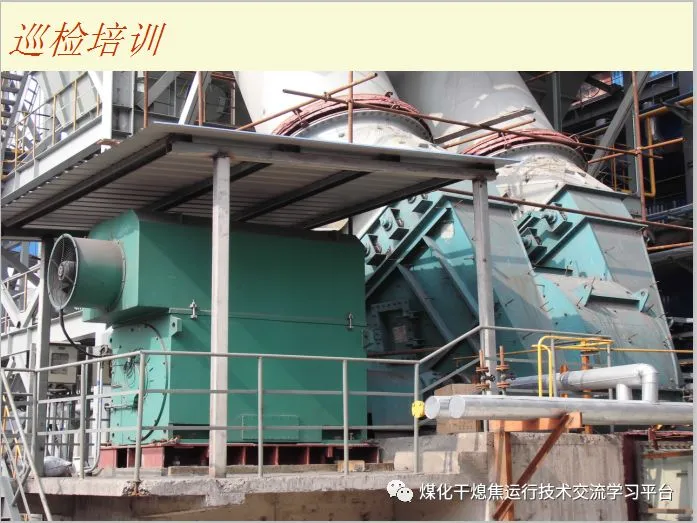

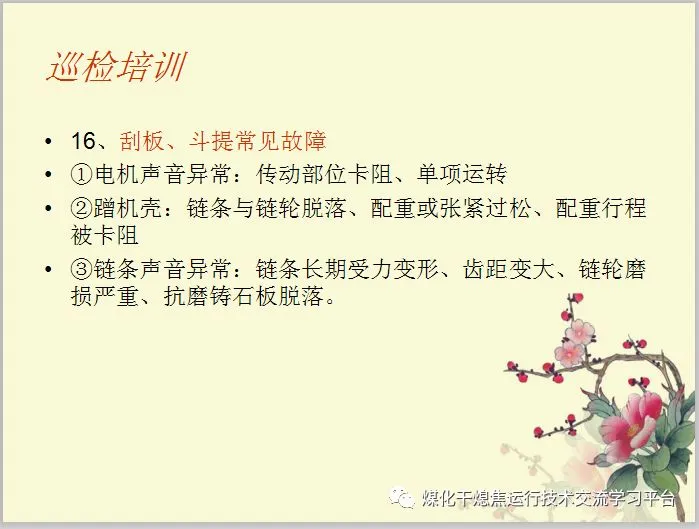

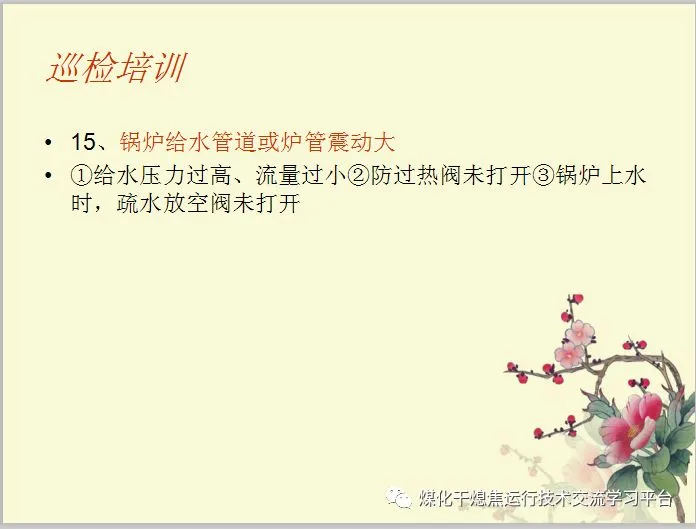

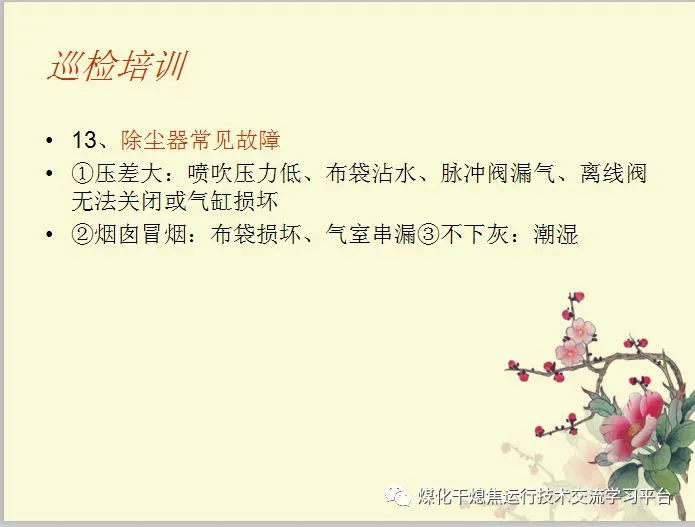

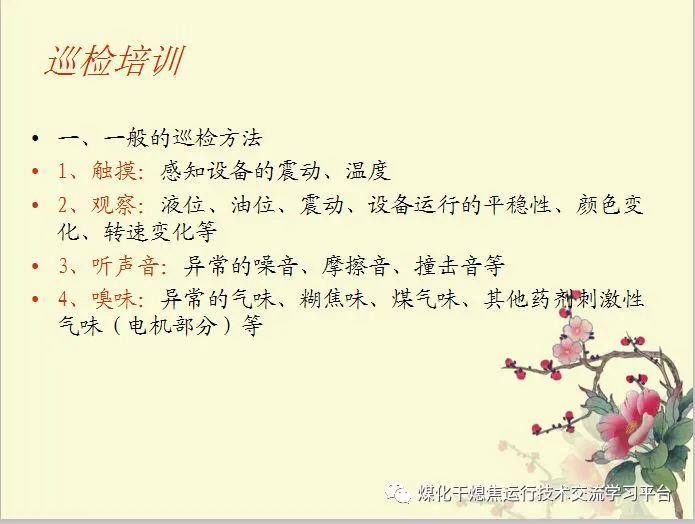

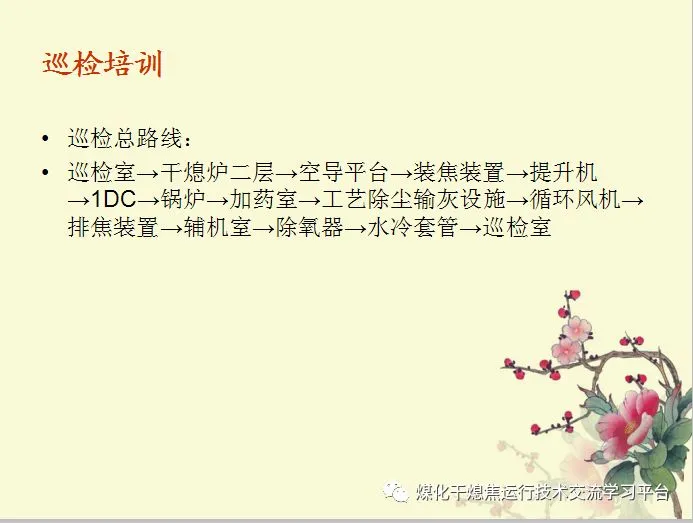

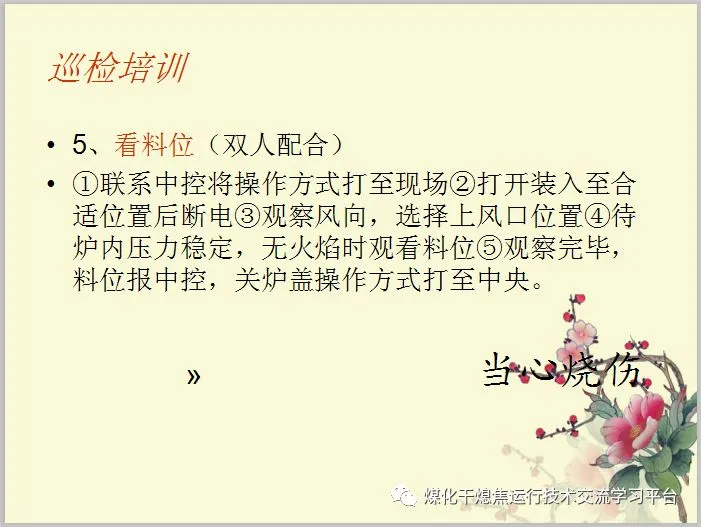

【干熄焦课堂】干熄焦巡检工培训课件

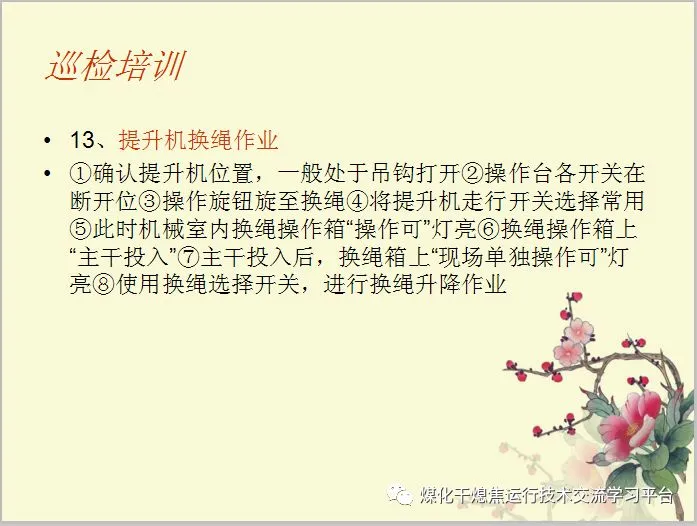

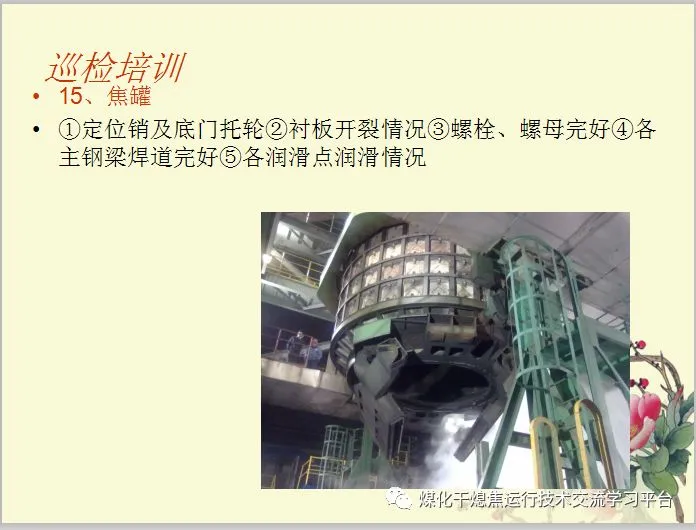

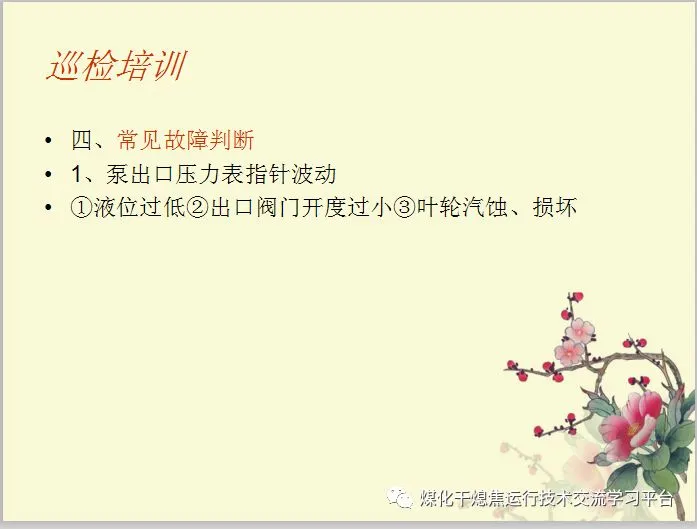

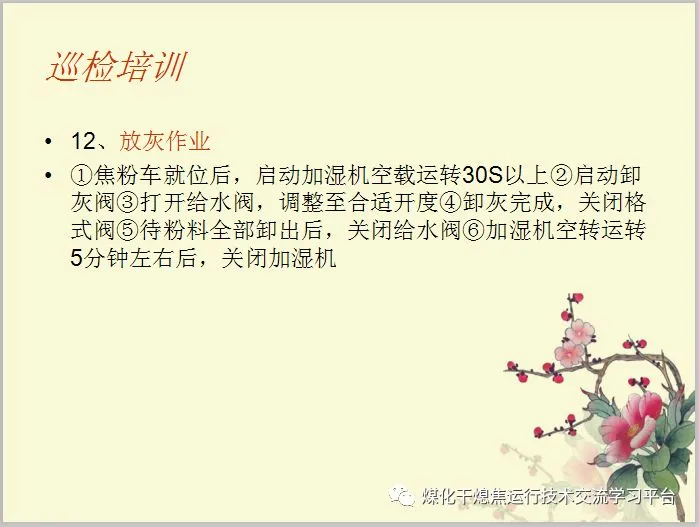

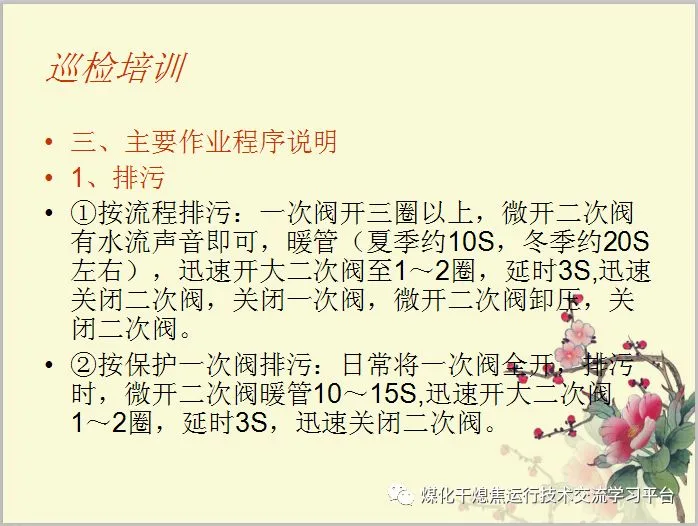

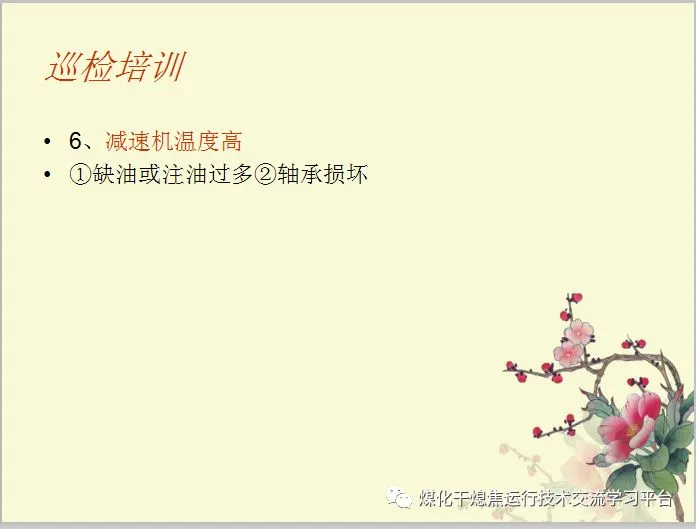

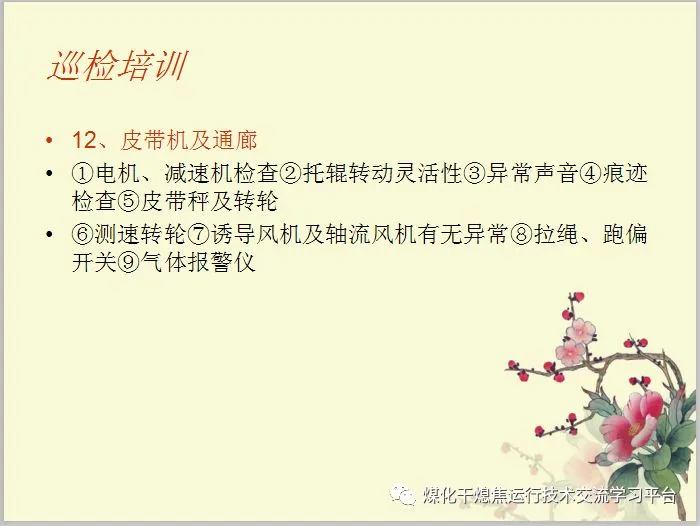

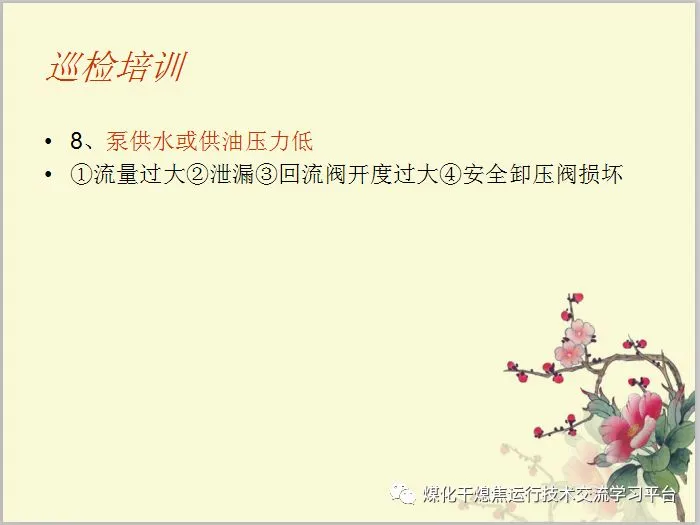

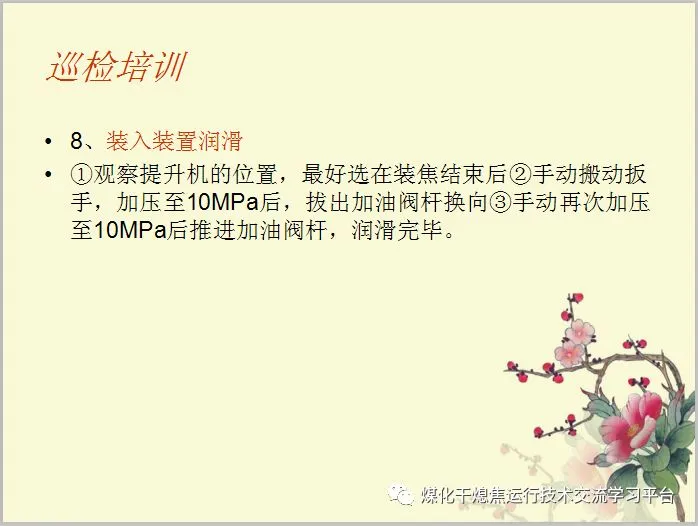

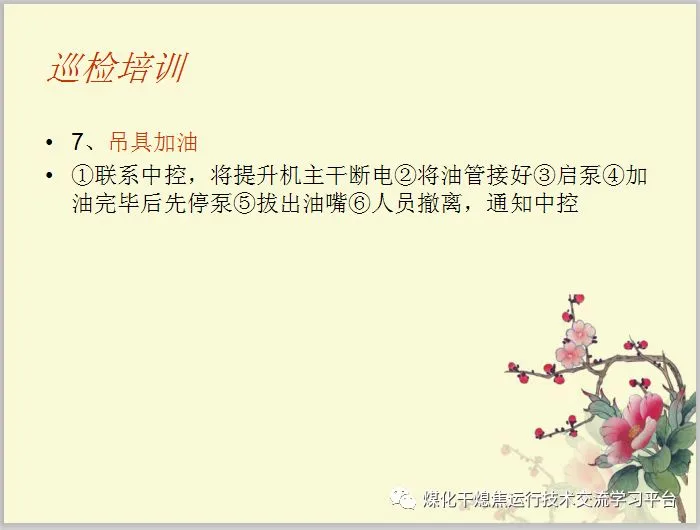

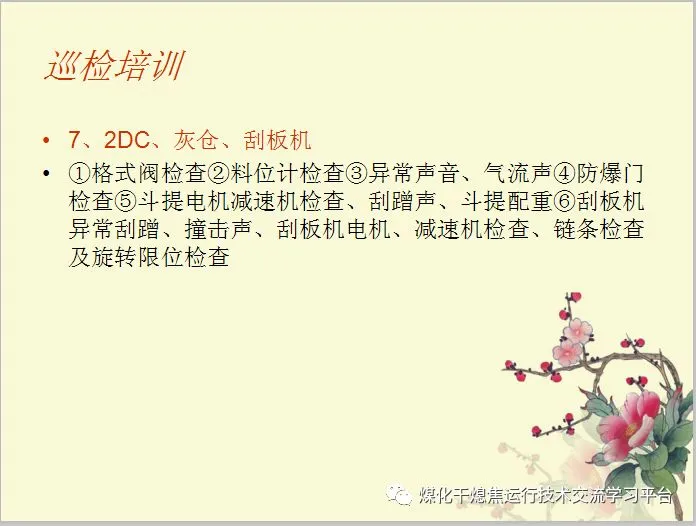

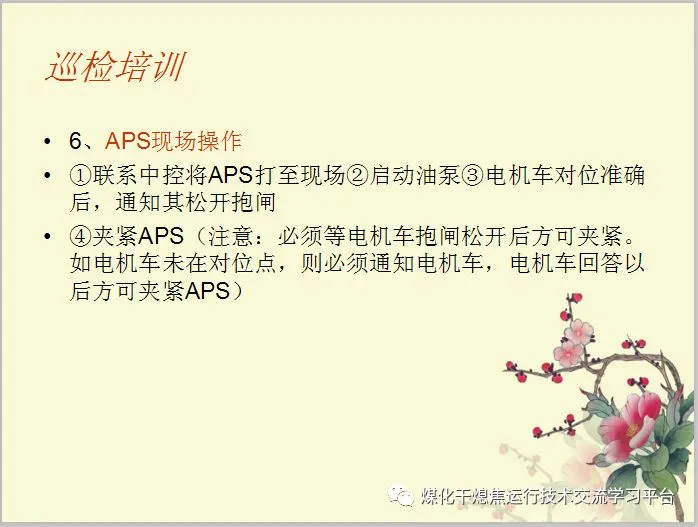

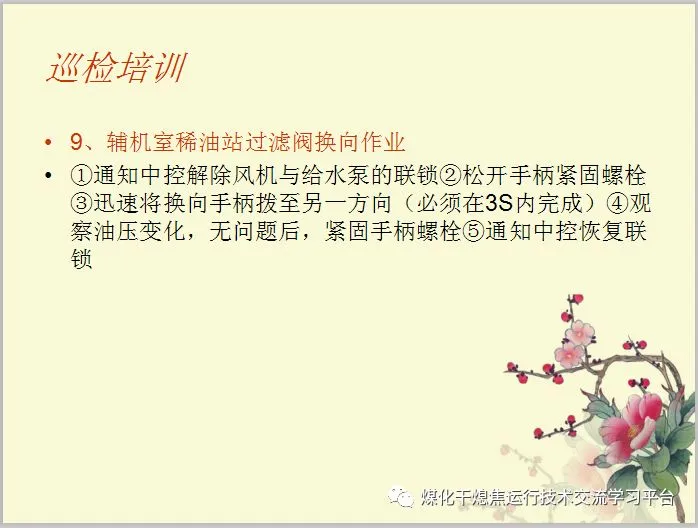

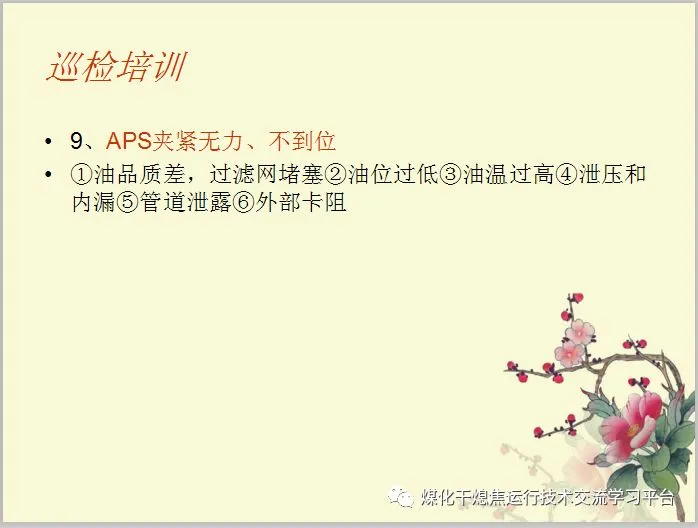

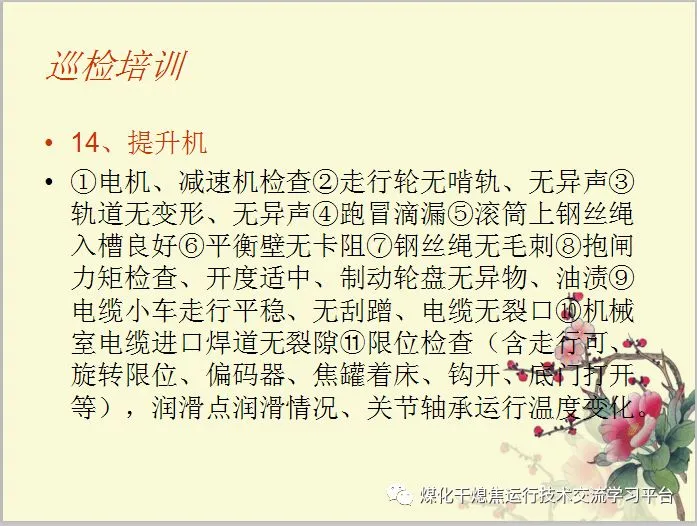

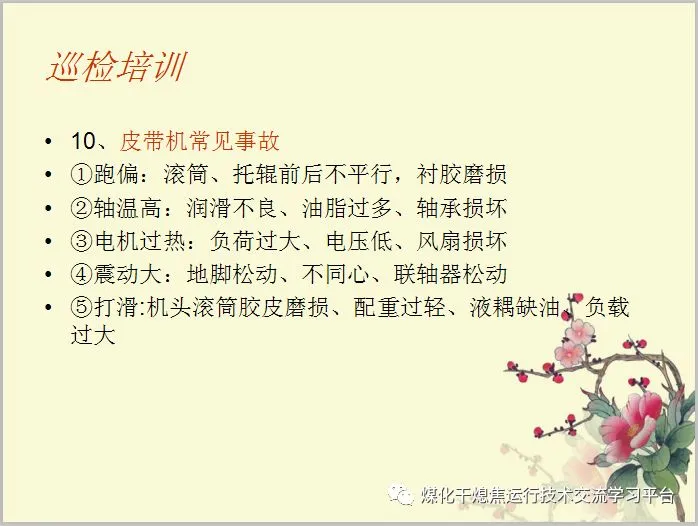

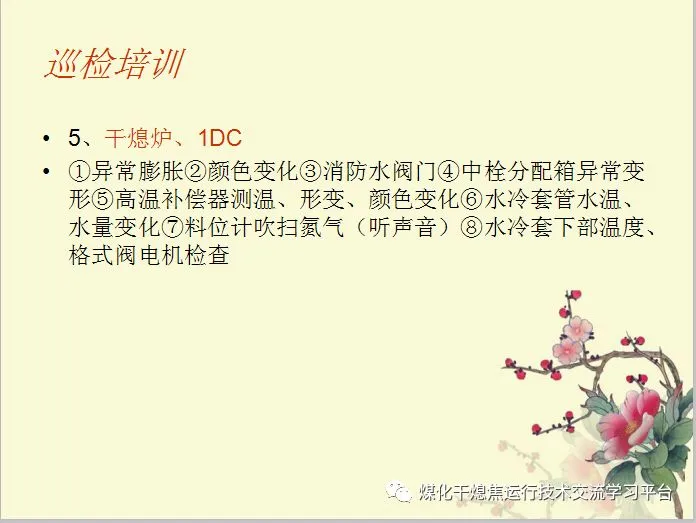

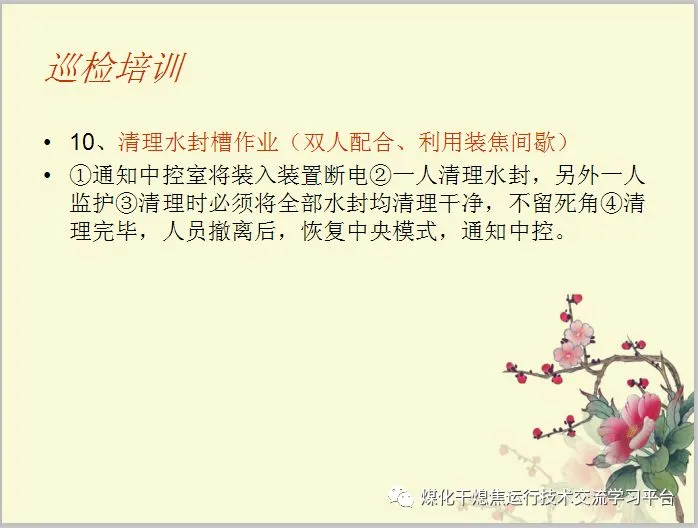

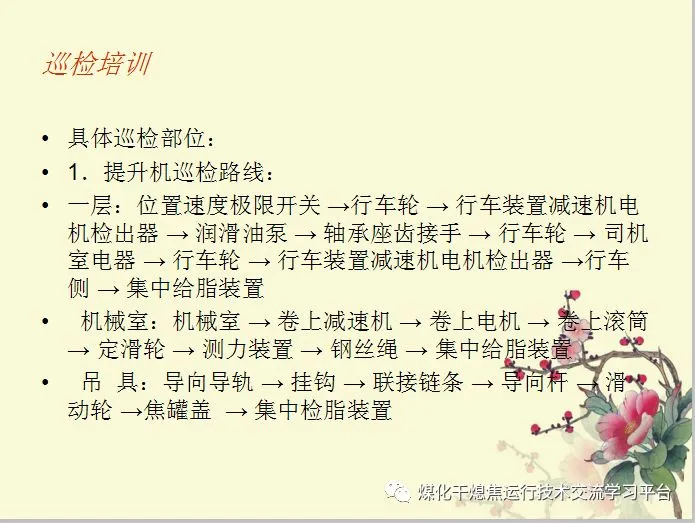

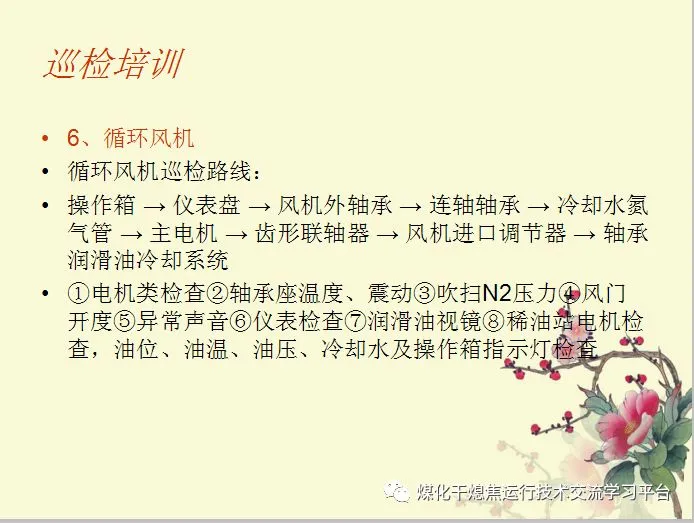

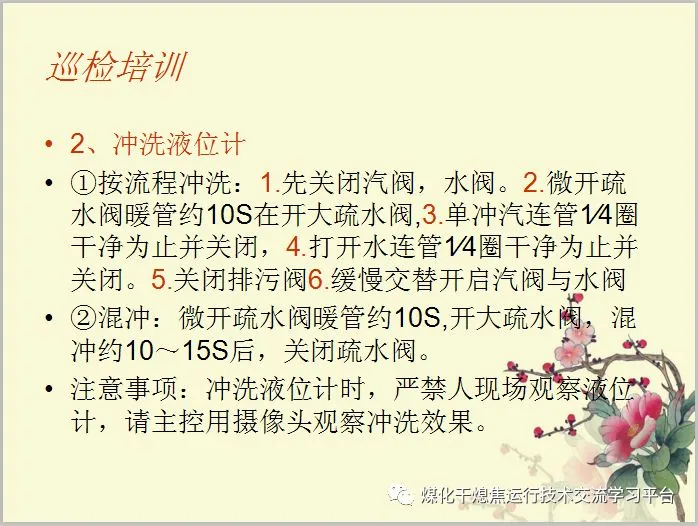

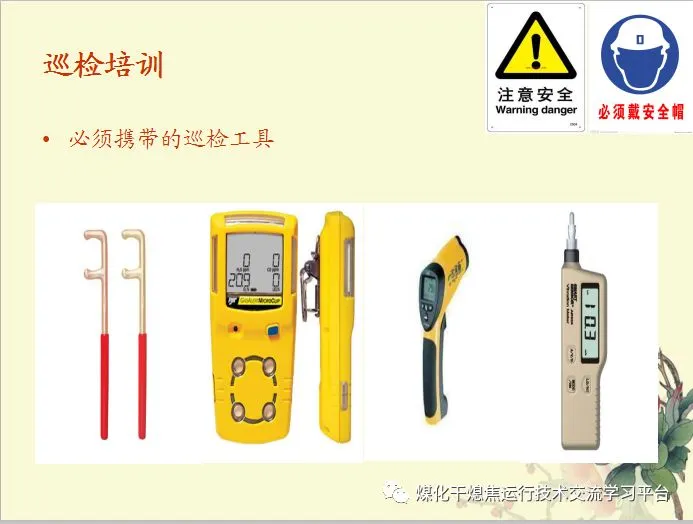

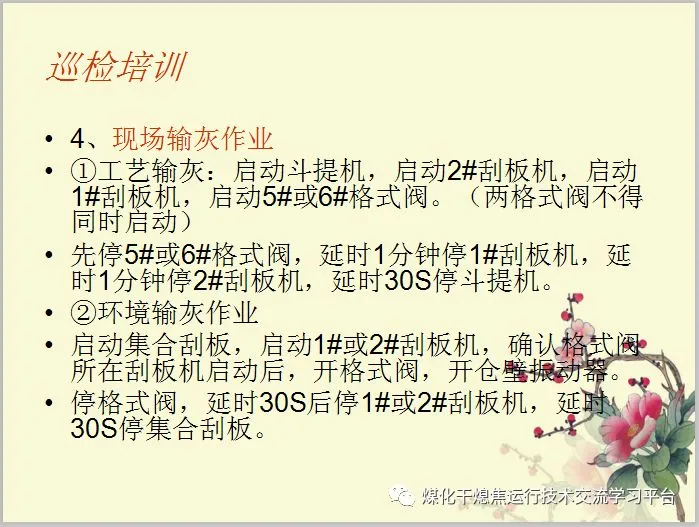

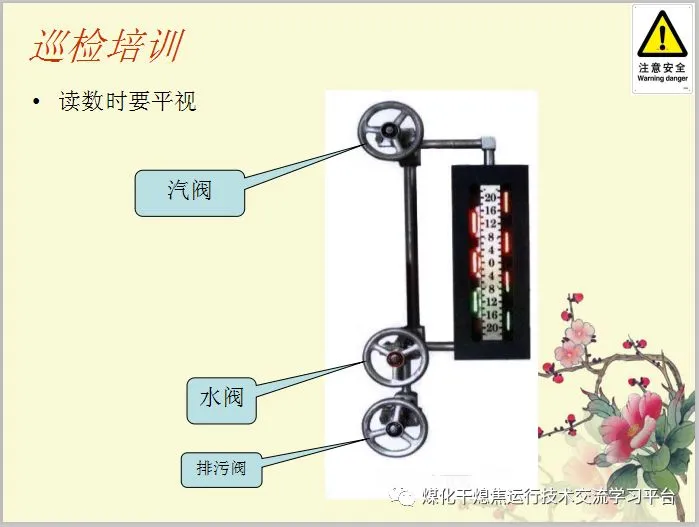

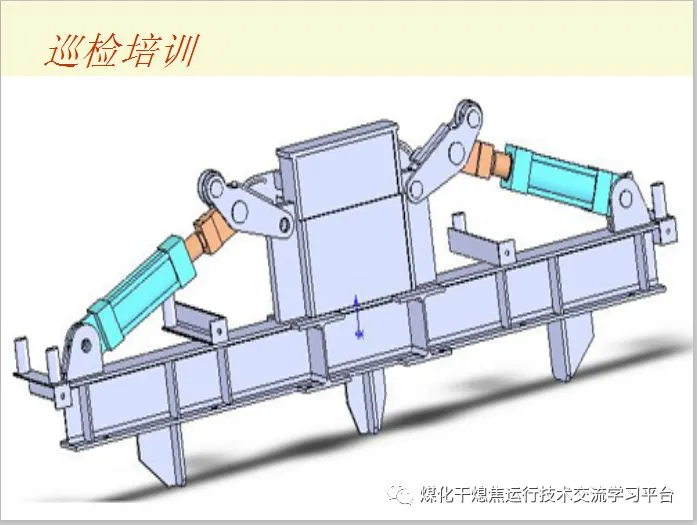

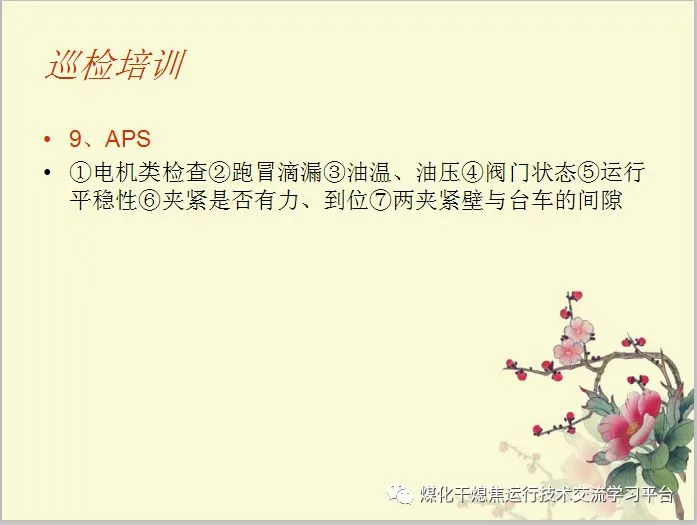

干熄焦点、巡检中几款常用点检工具的使用方法

一、红外测温枪

1、用途

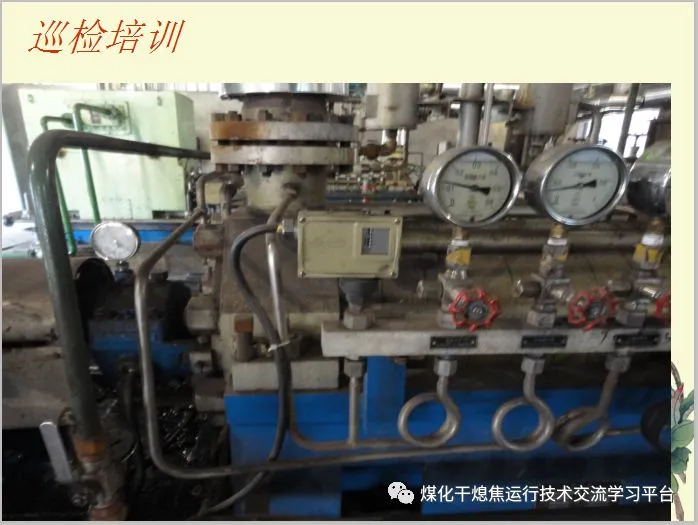

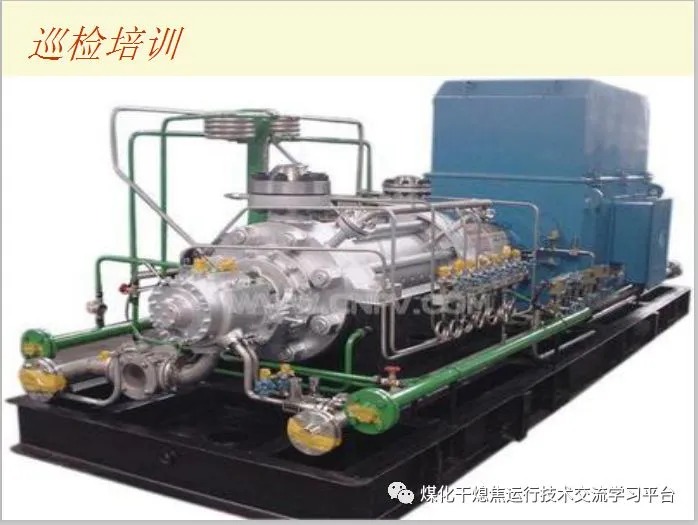

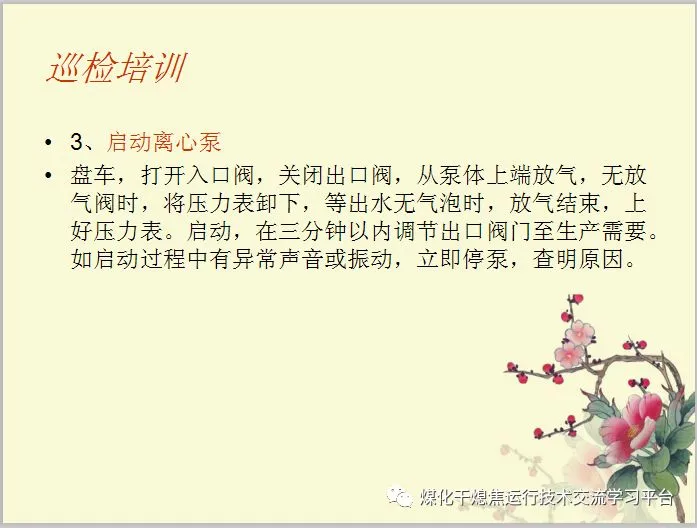

1.1机械设备检测

测量大机、小机、泵的轴承，检查是否存在热点。轴承温度升高可能是轴承损坏摩擦、系统漏油导致润滑油量减少或者润滑油油质不合格导致的轴承温度过高。

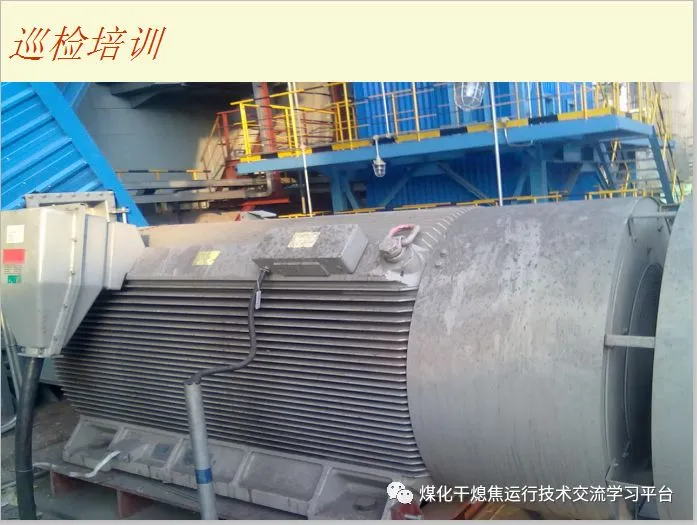

1.2电机检测

检测电机的转动部件和外壳，检查是否存在热点。电机温度升高可能是过载、绕组损坏、轴承故障或电压不平衡的征兆。

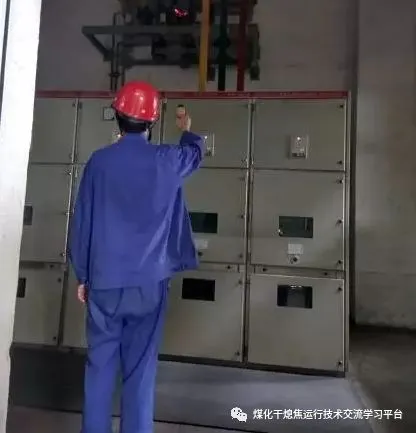

1.3松动或腐蚀的电气接头检测

震动，老化，疲劳等都会使电气接头出现松动，污染的环境会进一步加速接头的腐蚀。会致使接头温度升高，影响设备正常运行。用红外测温仪可以定期测试及时发现并消缺。保证生产的正常运行。

2、红外测温枪构造及参数

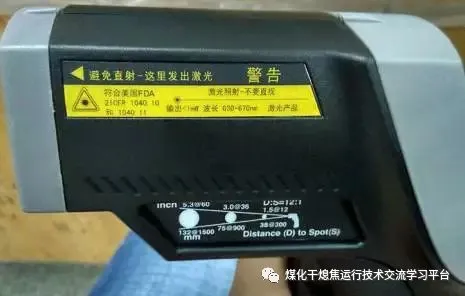

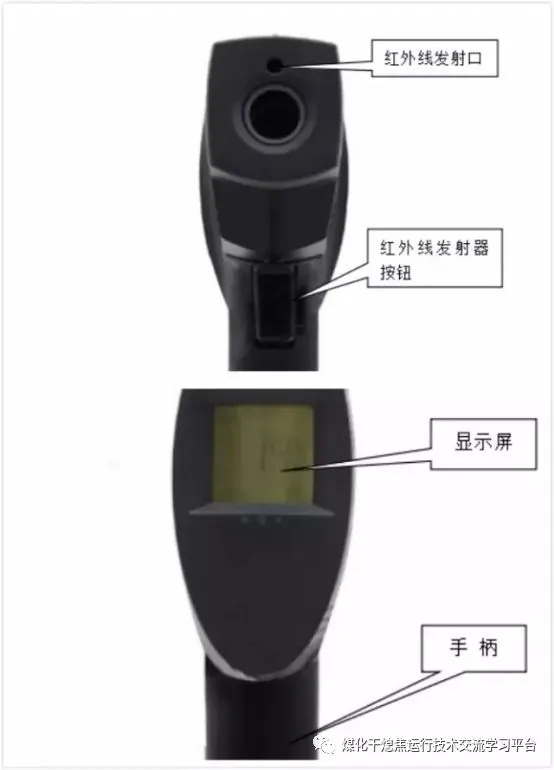

2.1测温枪主要构造

2.1.1手柄

2.1.2显示屏

2.1.3红外线发射口

2.1.4红外发射器按钮

2.2参数

测量范围：-32 ℃—535℃

光学分辨率（D:S）：12：1

精度：±1% 或±1℃ (±2℉)， 两者中较大的为准

重复精度：±0.5% 或±1℃ (±2℉)，两者中较大的为准

工作温度：0—50℃ (32—120℉)

电源：9V 碱性或镍镉电池 (带)

显示保持：7秒

显示温度：℃ 或 ℉ （可选）

显示精度：0.2℃ (0.5℉)

3、使用方法

首先要检查一下测温枪

按下发射器按钮观察LCD显示屏是否显示数字

测温时注意自身安全！站在安全线以外的适当距离

手动按下测温枪手柄上的红外发射器

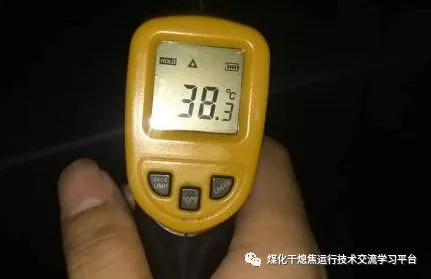

按下发射器按钮式观察LCD显示屏上出现左上角显示SCAN，说明此时正在采集温度。稍停片刻，待显示屏上的温度不在出现大的波动时松下按钮.

此时左上角会显示HOLD意为显示时间，根据参数可知显示保持时间为7秒，所以测完之后要迅速记下测量值，否则，你就要重新再测一遍咯~，同时左下角会显示MAX，后面的数值即为测量时出现的最高温度。中间出现ε字符，这个是测量精度。真正我们需要的是LCD显示屏上中央显示的一个固定值，即为测量值。

好了，上面是使用攻略，下面要划重点了[敲黑板]！！！

使用中注意事项

手持式红外线测温仪测量被测物体的温度时，应将红外测温仪对准要测量的物体，并保证测量距离与光斑尺寸之比满足视场要求，不要太近，也不要太远。然后按下触发器按钮，在仪器的LCD显示屏上即可读出测量温度数据。同时还要注意：

1、环境温度。如果红外测温仪突然暴露在环境温差为20℃或更高的情况下，允许仪器在20min内调节到新的环境温度。

2、只测量物体表面温度。红外测温仪不能测量物体内部温度。

3、注意环境条件。蒸汽、尘土、烟雾等会阻挡仪器的光学系统而影响精确测温。

4、定位热点。要发现热点，先要用仪器瞄准目标，然后在目标上作上下扫描运动，直至确定热点。

二、vm-63a测振仪

1.1用途

主要用来测量转动轴承及机械振动量，以此来判断机械的运行状态是否正常。是就地判断转动设备运行是否正常的手段之一。

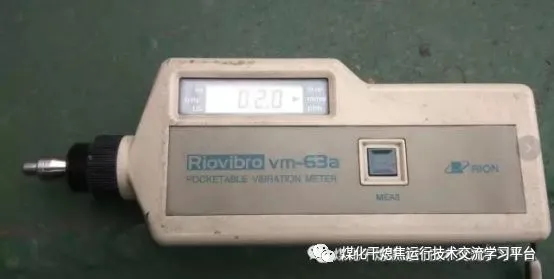

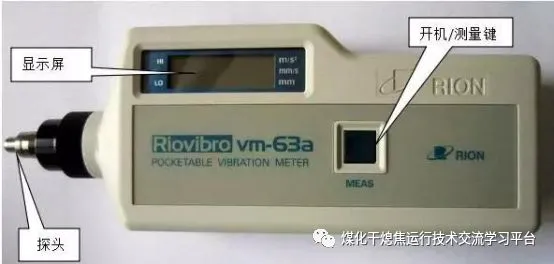

1.2仪器构造

正面黑色测量按钮为电源开关/测量键，长按则示数变动，松开则保留示数一分钟，然后自动断电。

前端为探头部分，即测点接触部分，分为长探头和短探头，图为短探头。

上面有两个可拨动的选择开关，靠近探头部分为高频、低频选择开关(只在测量加速度时有用)

另一个是测量方式开关

使用前先测试一下仪器是否正常

2.3测量方法

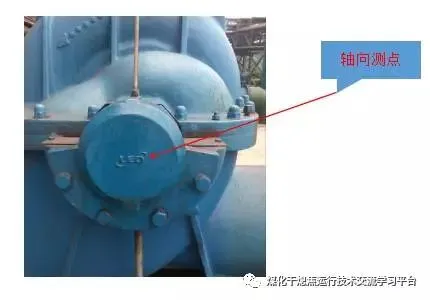

2.3.1一般测量有三个方向：轴向、径向、水平

2.3.1.1平行于轴的方向为轴向(纵向)所测振动值为轴向振动

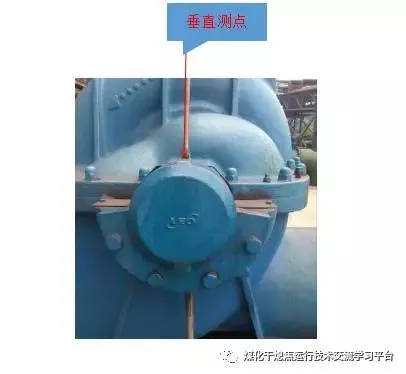

2.3.1.2垂直于轴的方向为径向(垂直)，所测振动值为垂直振动

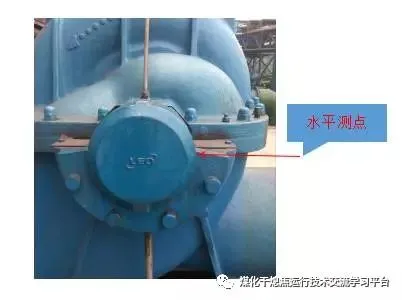

2.3.1.3水平垂直于轴的方向为横向，所测振动值为水平振动

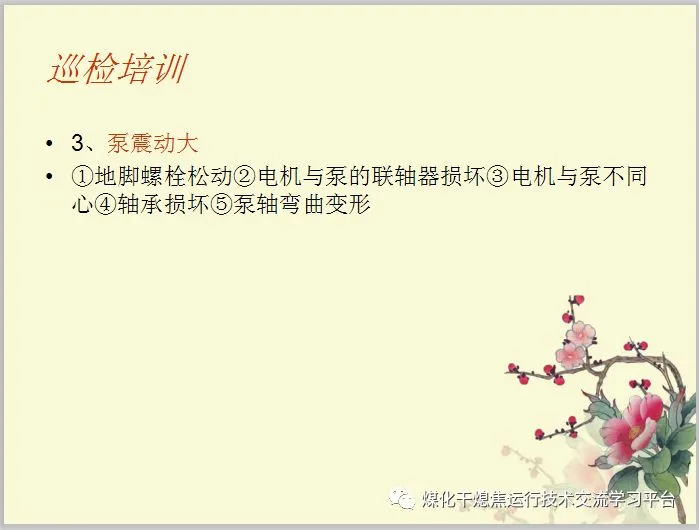

2.3.2我们说的测量设备振动一般测量轴承的振动，泵轴承在测量时可测端盖部位。

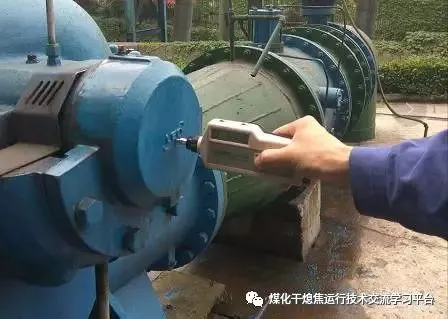

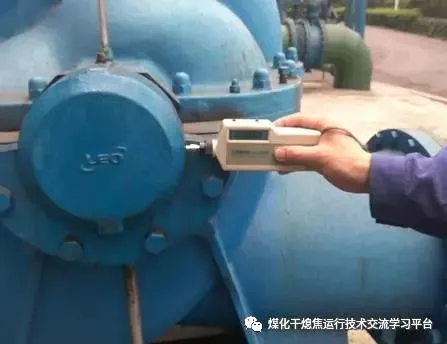

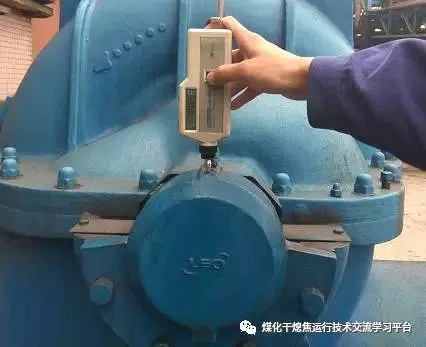

将探头分别垂直放置于轴承端盖上的径向、水平、轴向测量点，按下黑色测量按钮数秒，待测量值不变时松开，并记录显示器显示数值，数值在松开按钮一分钟后消失

记录数值参照下面参数判断运行状况 特别注意：

1、对于振动设备，我们需要测量不同部位，而每次测量的部位最好相同，便于对比观察。

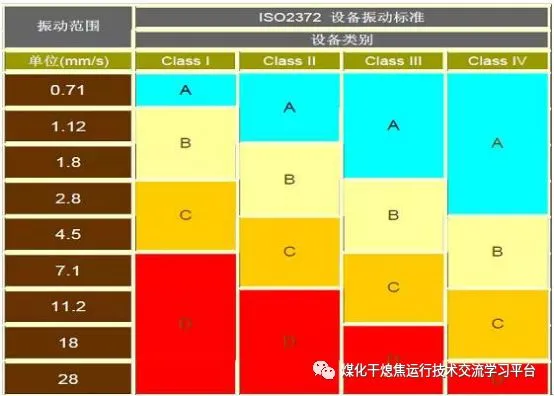

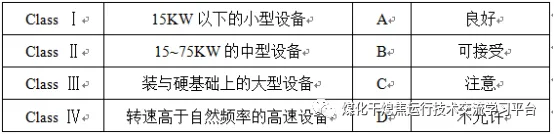

2、其中振动标准可以参照国际标准ISO2372，下图给出了标准ISO2372中速度有效值的参考标准。

2.4、注意事项

      2.4 1.保证自身安全，不要被转动机械碰到，严格遵守入厂安全教育的各相规定；

2.4.2.不管哪个方向的振动，都应靠近轴承部分测量；

2.4.3.测量点应选在接触良好、表面光滑、局部刚度较大的部位；

2.4.4.确定测点后，做好标记，以后每次测量固定地方，以便参照。

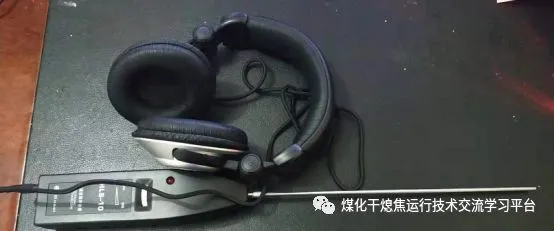

三、听音棒

听音棒又称听针、听漏器、听音杆，是利用声音传导原理的工器具，从材质可分为不锈钢和铜。在电厂中，我们可以通过听音棒来检查设备是否有故障，阀门是否有漏气漏水等状况。

使用方法：

听音棒使用时一端接触需要检测的部位，一端用手握住对着耳朵，听取设备是否有异常。例如对于轴承来说，听到的应该是高频连续的声音，而如果出现间断的、金属碰撞等异声，说明轴承出现问题。

对于判断设备运转时声音是否正常，还是需要我们运行人员平常多积累经验，观察牢记设备正常运转时的声音。

下面动图是运行人员在日常巡检中通过听音棒对旋转机械的检查。
