课件分享:微型垂直起降(VTOL)尾座式无人机系统设计与开发

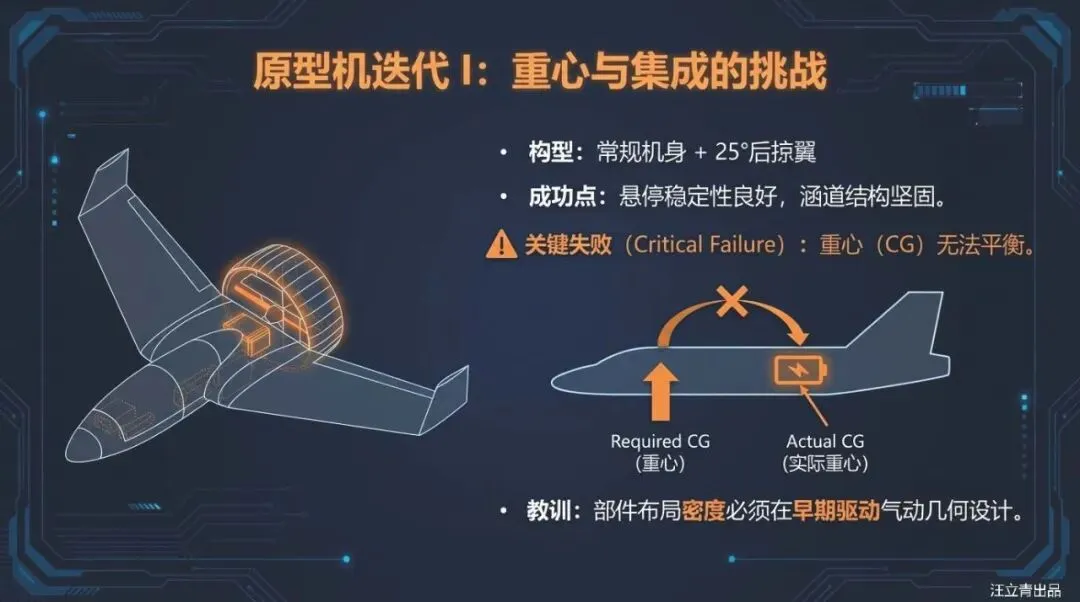

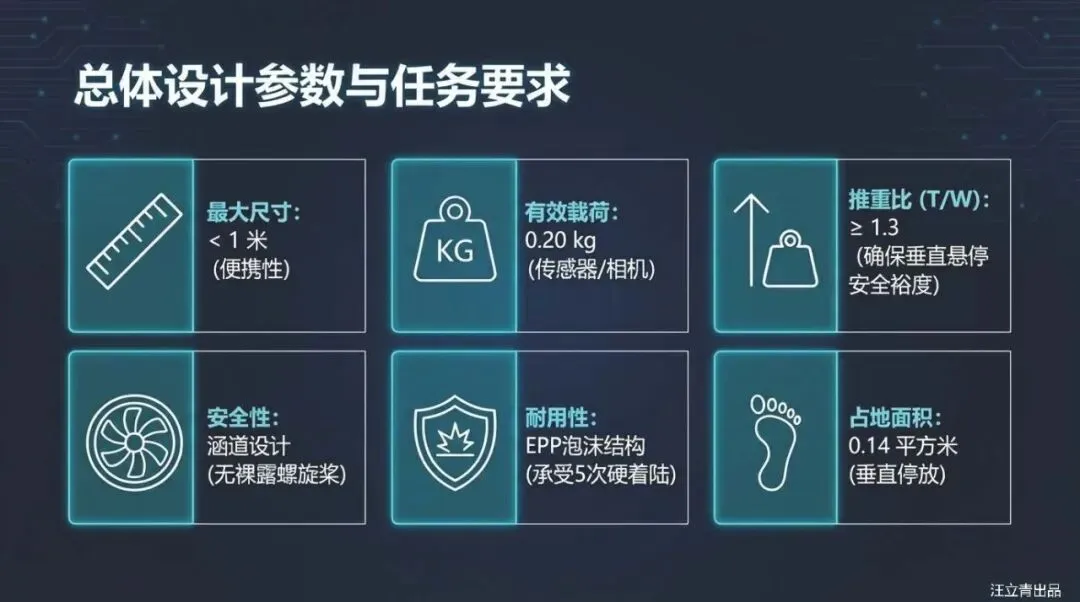

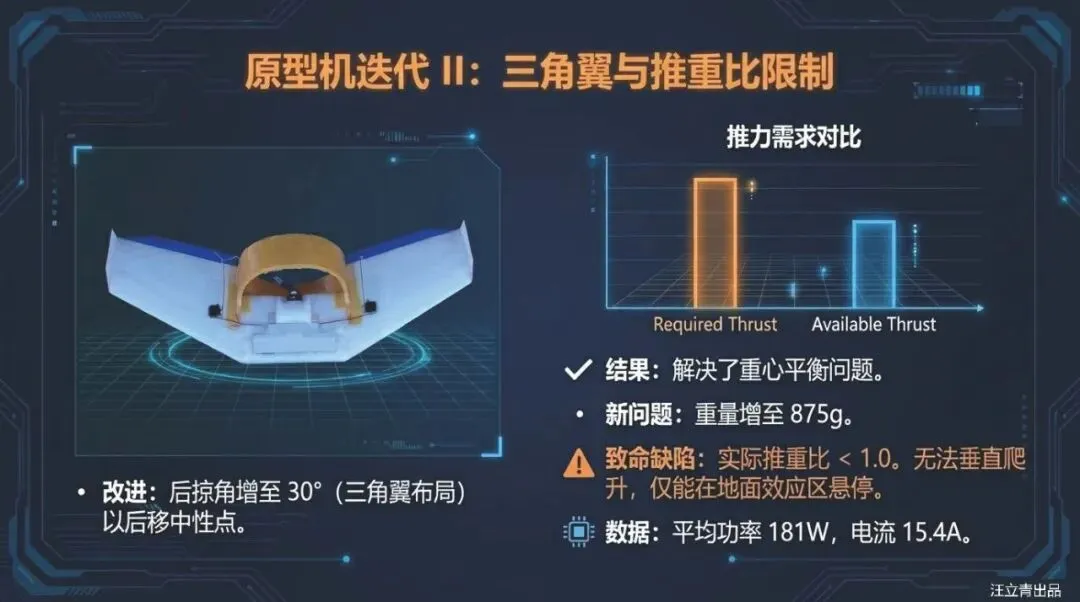

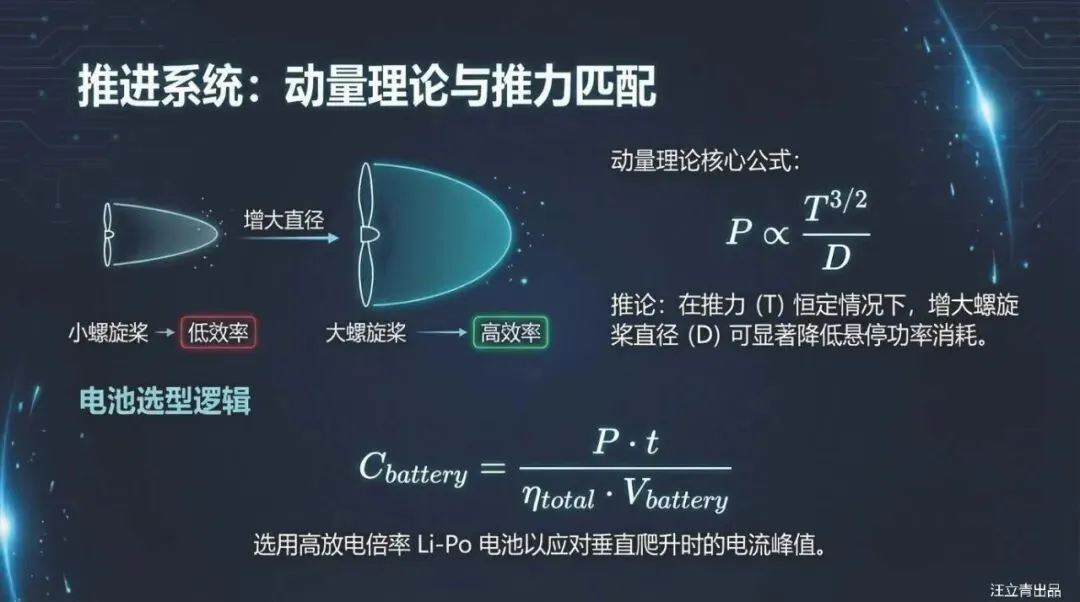

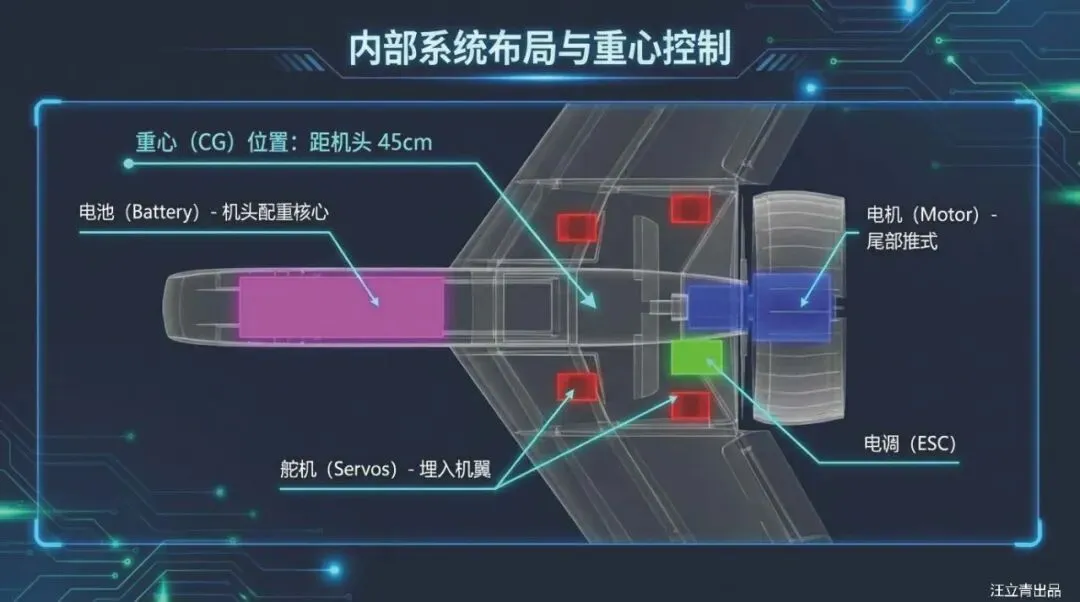

然而，从理论到现实的跨越充满了工程陷阱，这架微型飞机的诞生经历了一场残酷的“进化论”式迭代。设计团队首先面临的是“推力匹配”与“平衡”的矛盾。垂直起降要求发动机推力必须大于飞机重力（推重比至少要达到1.3），但在水平巡航时，所需的推力却很小，这意味着大功率电机在巡航时效率极低。更棘手的是，飞翼布局虽然高效，但天生缺乏稳定性。在第一代原型机的测试中，虽然作为滑翔机它表现完美，但一旦安装了沉重的动力系统，重心（CG）的剧烈变化导致飞机根本无法配平，甚至出现了严重的俯仰失稳。到了第二代原型机，虽然解决了重心问题，却因为使用了大直径螺旋桨导致电子调速器（ESC）在封闭的泡沫机身内严重过热，甚至出现了“有心无力”的尴尬局面——飞机在地面效应区能勉强悬停，但推力不足以支撑其飞出地效区进入高空。这些失败深刻揭示了微型VTOL设计的残酷性：在极小的尺寸限制下，结构重量、电池能量密度与气动效率之间存在着极其脆弱的平衡，任何微小的设计冗余都可能导致任务失败。

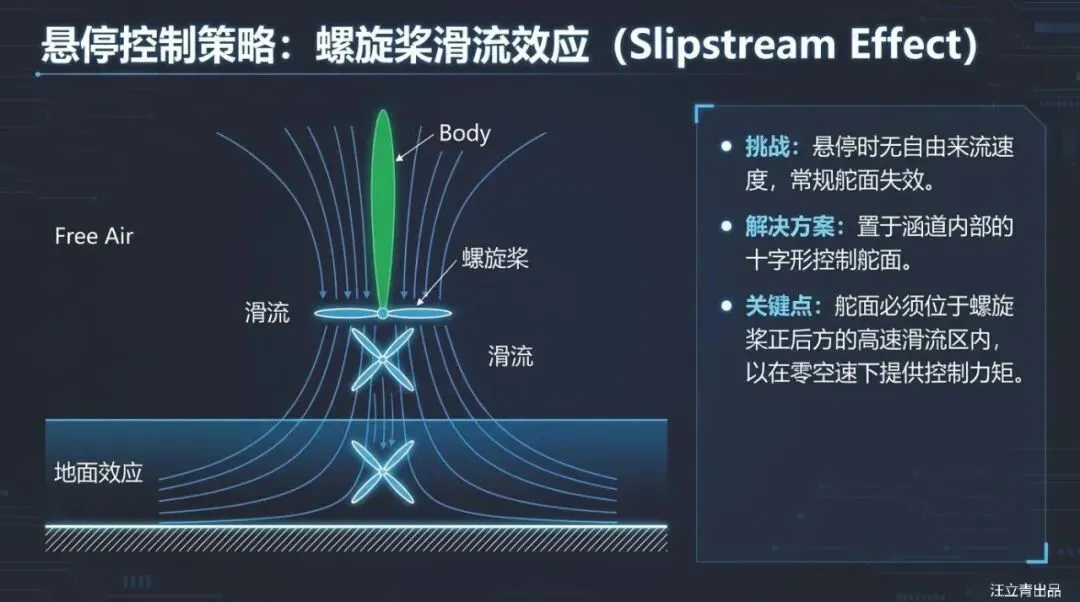

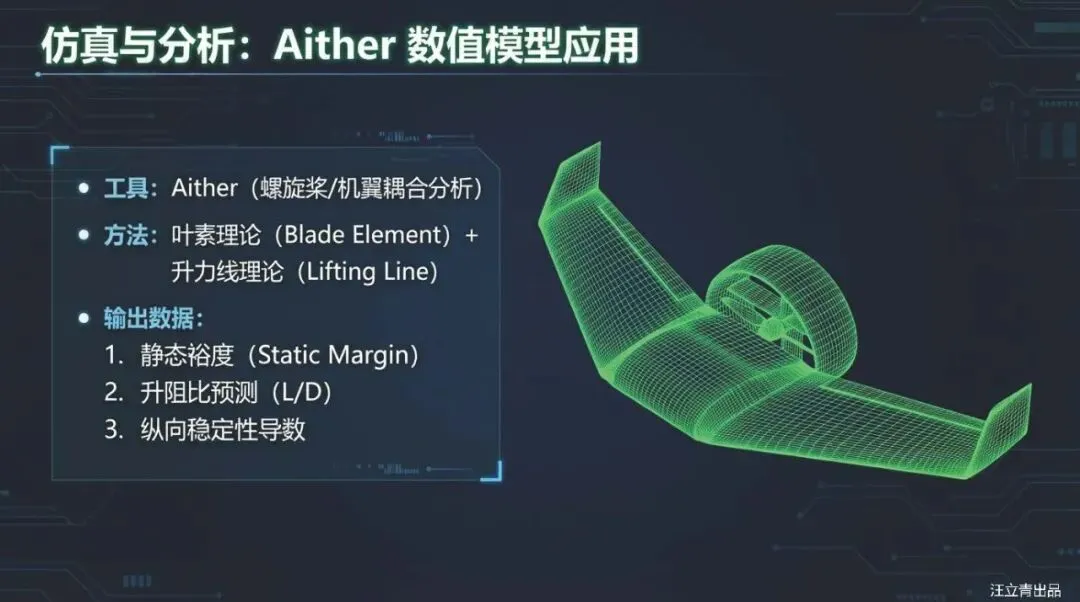

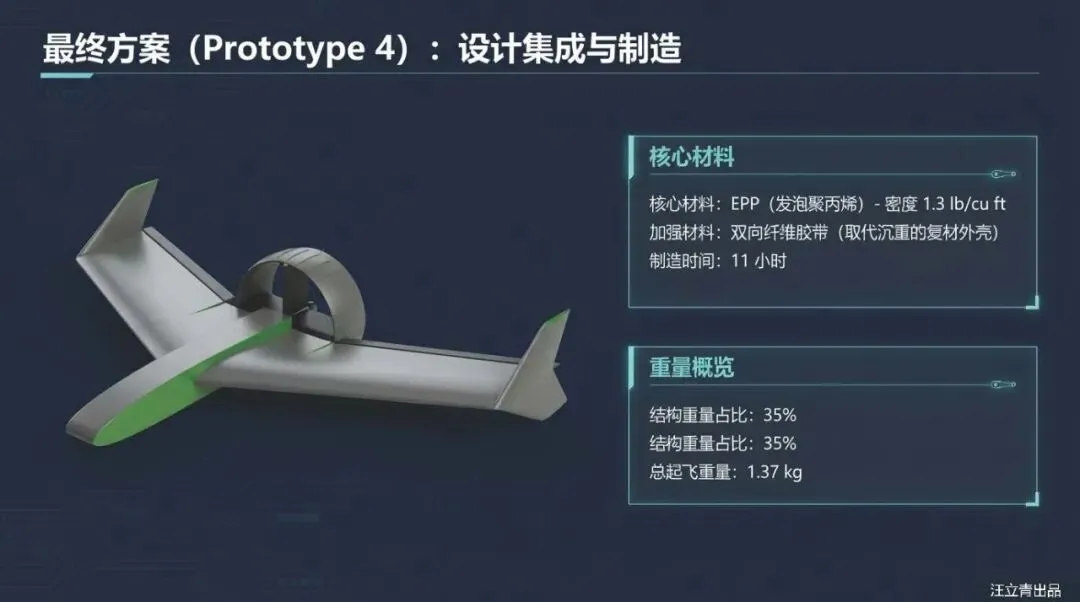

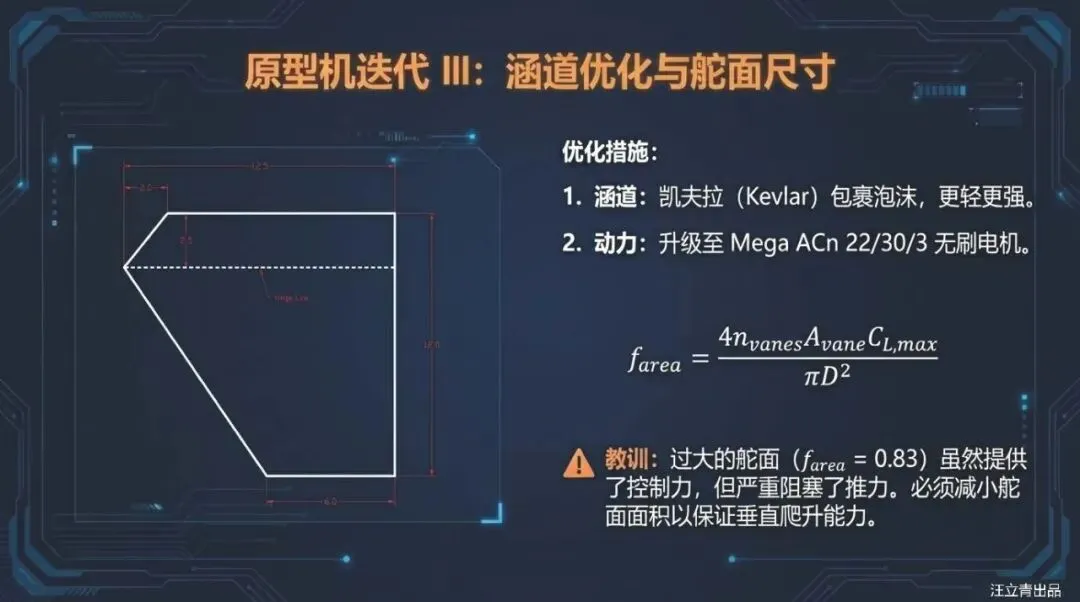

真正让这架飞机“起死回生”的关键突破，在于对控制系统与动力气动学的深度重构。在第三代和最终的第四代原型机中，研究人员引入了名为“Aither”的数值分析软件，将螺旋桨滑流理论与升力线理论结合，精准预测了螺旋桨后方的复杂流场。基于此，团队设计了一个独特的“涵道+控制叶片”系统。不同于普通飞机靠机翼上的副翼控制，尾座式飞机在悬停时没有迎面气流，必须依靠螺旋桨产生的强劲滑流吹过舵面来产生控制力矩。研究发现，如果舵面距离螺旋桨太远，气流会衰减；如果太近，又会产生物理干涉。最终，设计团队在螺旋桨后方安置了一个复合材料制成的涵道，并在其中植入了“十字形”布局的四个控制叶片。这种设计不仅保护了螺旋桨，更重要的是，即便在飞机垂直下降（气流反向）或处于地面效应区时，涵道内的叶片依然能提供足够的滚转、俯仰和偏航控制力。为了进一步减重，机身主体采用了EPP（发泡聚丙烯）材料配合双向纤维胶带覆盖，这种“软硬结合”的结构不仅将结构重量占比控制在了37%左右，还赋予了飞机惊人的耐撞性——即便在测试中发生坠落，它也能像泡沫玩具一样毫发无损。

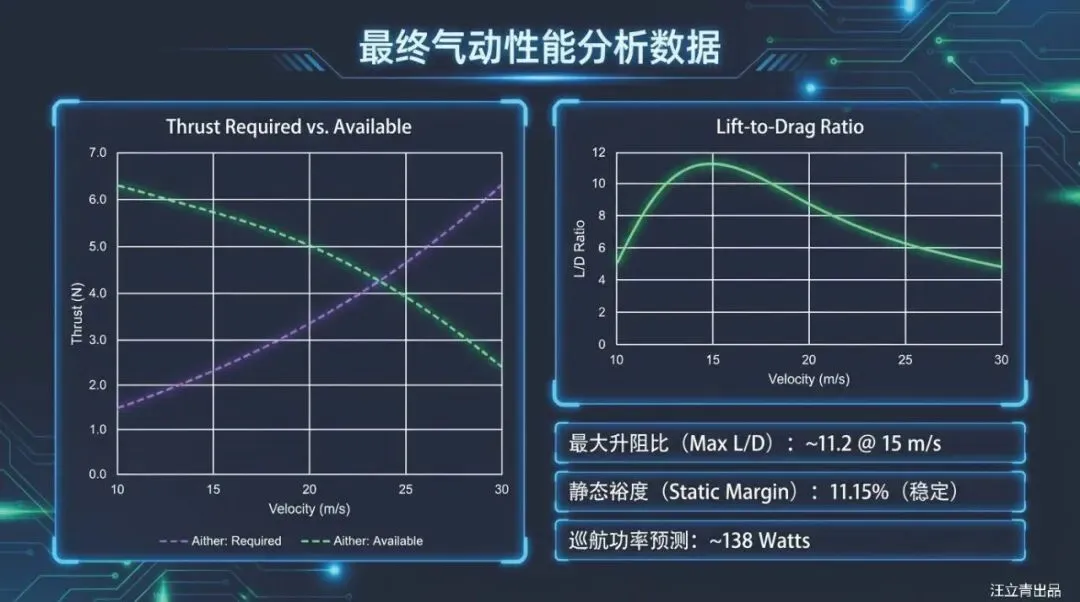

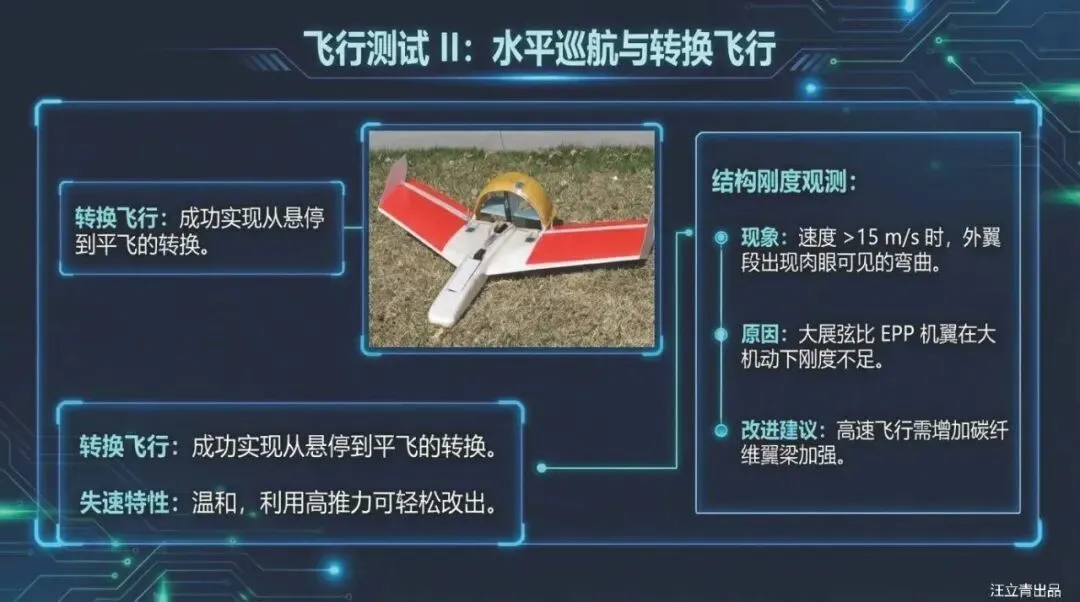

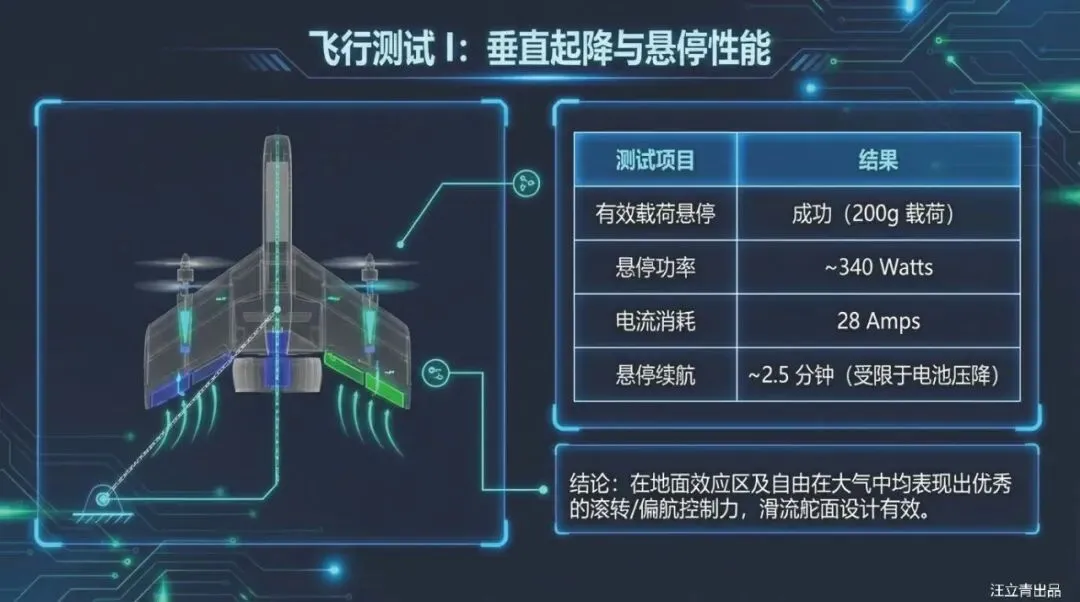

最终诞生的第四代原型机，是一架集工程智慧于一身的杰作。它翼展1米，重约1.37公斤，搭载了大功率无刷电机和锂聚合物电池，成功实现了在携带200克载荷下的垂直起飞、空中悬停以及向水平飞行的过渡。飞行测试数据令人振奋：它在水平飞行时的升阻比达到了11.2，这意味着它拥有优异的滑翔效率；而在垂直模式下，它展现出了优秀的操控响应，证明了在没有复杂倾转机构的情况下，仅靠软件算法和气动布局的优化，完全可以驯服“尾座式”飞机不稳定的天性。这项研究不仅打破了微型无人机在起降场地上的限制，更为未来物流配送、城市监控等领域提供了一种低成本、高效率的新思路。报告最后更具前瞻性地指出，如果未来能引入同轴反转螺旋桨消除扭矩，或采用推力矢量技术，这种微型空中机器人的性能还将迎来质的飞跃。这不仅是一次技术的胜利，更是对“简单即是美”这一工程哲学的完美诠释。
