2008年，某化肥厂在启动贫液泵时，因GN30-10型隔离开关轴销脱落，导致触刀实际未合到位。操作人员仅凭外部机构判断已合闸，启动瞬间产生强烈电弧，最终引发三相短路爆炸，造成重大设备损毁与人员伤亡。
一个小小的机械故障，在缺乏有效闭锁防护的情况下，迅速演变为灾难性后果。“五防”作为电力系统最基础、最核心的安全防线，其重要性不言而喻——它不仅是规程条文，更是守护生命与设备的最后一道保险锁。
什么是高压开关柜“五防”？
高压开关柜“五防”，是指为防止电气误操作、保障人身和设备安全而必须具备的五项强制性防误功能。它们是电力系统安全运行的基石，也是所有高压电气设备设计与运维的基本准则。
根据《防止电气误操作装置管理规定》及国家标准GB/T 3906-2020等文件要求，“五防”具体包括：
防止误分、误合断路器确保只有当操作指令与被操作设备对应时，才能进行断路器的操作，避免因误碰或误令导致非计划停运或带负荷拉闸。
防止带负荷分、合隔离开关（或手车）当断路器处于合闸状态时，严禁操作隔离开关或推拉手车，以防止产生电弧引发短路或人身伤害。
防止带电挂（合）接地线（或接地开关）设备主回路带电时，不得合上接地开关或挂接临时接地线，否则将直接造成三相短路。
防止带接地线（接地开关）合断路器（送电）接地开关处于合闸状态时，禁止将断路器手车推入工作位置或合闸送电，杜绝“带地线送电”的恶性误操作。
防止误入带电间隔柜内母线或出线侧带电时，严禁打开电缆室门或进入功能隔室，防止人员直接接触带电部位导致触电。
法规依据与设计原则：上述五防功能在能源部《防止电气误操作装置管理规定》中明确列出，并被纳入GB/T 3906-2020等多项国家与行业标准。其中，除第一项“防止误分、误合断路器”可采用提示性装置外，其余四项必须采用强制性闭锁装置，确保物理联锁可靠有效。设计上优先选用机械联锁方案，因其结构简单、无需电源、可靠性高，适用于柜内设备间的硬性互锁。
层层设防：“五防”功能的技术实现原理
现代高压开关柜多为金属封闭式结构，典型代表如KYN28-12型手车式开关柜，其内部通过金属隔板划分为多个独立隔室，各司其职：
正是在这严密的结构基础上，“五防”通过机械与电气双重手段层层设防，构建起一道道不可逾越的安全屏障。
1. 防止误分、误合断路器：从提示到程序控制
该功能主要依赖提示性装置实现，不做强制闭锁要求。常见方式包括：
- 红绿翻牌：绿色表示分闸允许，红色表示合闸允许，直观提醒当前状态；
- 编码锁/程序锁
- 微机防误系统
虽然非强制闭锁，但在实际操作中仍需严格执行唱票复诵制度，防止人为误动。
2. 防止带负荷摇进/摇出手车：丝杠锁定机制
这是“五防”中最关键的一环。当断路器处于合闸状态时，其底盘内部的闭锁装置会自动将推进机构的丝杠锁定，使手车无法移动。
- 若试图在合闸状态下摇出或摇入手车，丝杠将被卡死，操作摇把无法转动；
- 只有在断路器分闸后，闭锁解除，丝杠才能自由旋转，手车方可平稳进出。
这一纯机械联锁方式无需外部电源，响应迅速且可靠性极高，从根本上杜绝了带负荷拉合的风险。
3. 防止带电合接地开关：双保险闭锁机制
要合上接地开关，必须同时满足两个条件：断路器分闸且手车退至试验位。为此，系统设置了双重闭锁：
- 机械闭锁：当手车位于工作位置时，其侧板会阻挡接地开关操作孔前的挡板，使其无法按下，从而不能插入操作杆；

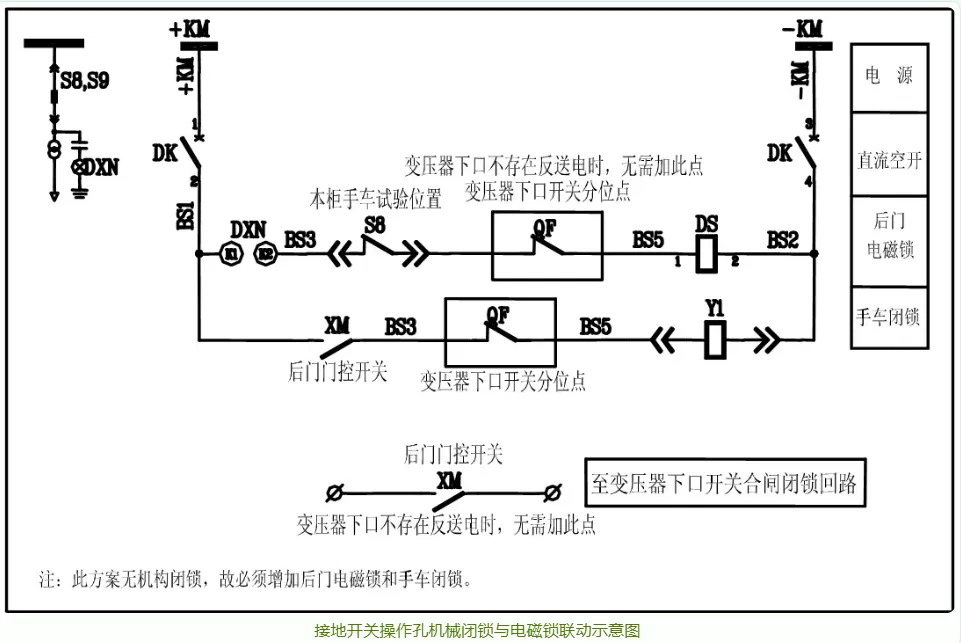

- 电气闭锁：通过带电显示器的辅助触点串联于电磁锁回路。若出线侧带电，电磁铁不得电，操作孔被锁定，无法操作。
两者协同作用，形成“位置+电压”双判据，极大提升了安全性。
4. 防止带接地刀送电：推杆阻挡手车行程
当接地开关合闸后，其操作主轴上的推杆会伸出，伸入断路器室导轨区域，直接阻挡手车前进路径。
- 同时，接地开关的辅助常闭触点串入上级合闸回路，实现电气闭锁，双重保障。
这种“看得见、摸得着”的物理阻挡，让任何绕过行为都无处遁形。
5. 防止误入带电间隔：联动解锁与自动遮蔽
人员进入电缆室前，必须确保该间隔已可靠接地。为此，系统设置如下联锁：

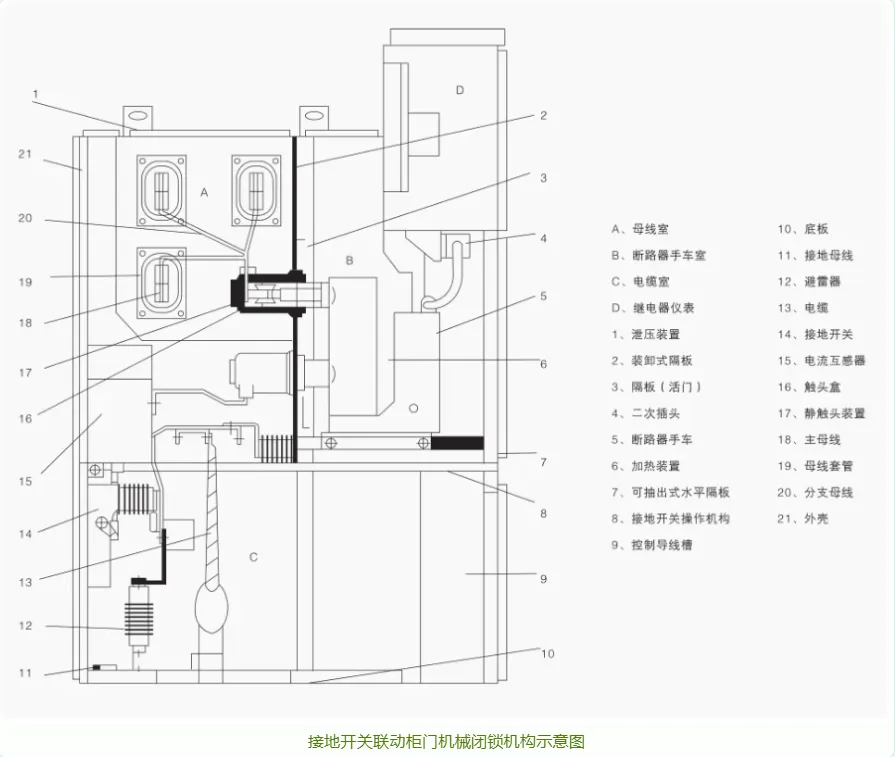

- 机械联锁：接地开关合闸时，其连杆带动柜门闭锁钩由水平转为垂直，释放柜门锁扣，允许开启；
- 自动活门：当手车退出至试验位后，上下活门自动下落，遮蔽静触头，形成物理隔离。
两项措施共同作用，确保“先接地、后开门”，彻底切断触电风险。
通用安全原则
- 持证上岗：操作人与监护人均须持有《特种作业操作证（电工）》，熟悉设备原理与操作程序。
- 双人作业：严格执行“一人操作、一人监护”制度，监护人不得擅离岗位。
- 唱票复诵：每步操作前由监护人唱票，操作人复诵确认无误后方可执行。
- 工具检查：使用前验证验电器、绝缘手套（耐压≥10kV）、操作杆等功能正常。
- 环境确认：柜体无变形、观察窗清晰、无凝露、无杂物，通风良好。
- 闭锁优先：严禁强行解锁或破坏联锁装置，确需解锁时必须履行审批手续。
送电操作流程（冷备用 → 运行）
- 状态确认：检查断路器确在分闸位，手车在试验位，接地开关在分闸位，二次插头连接完好。
- 推入手车：将手车沿导轨推入柜内至试验位，听到定位声即表示到位。
- 连接二次
- 推进工作位：用摇把顺时针旋转约20圈，将手车从试验位摇至工作位，直至听到“咔嗒”声。
- 合闸送电：按下合闸按钮，观察红灯亮、电流表有读数，确认送电成功。
停电操作流程（运行 → 检修）
- 分闸断电
- 退出手车：用摇把逆时针旋转，将手车从工作位摇回试验位，听到“咔嗒”声。
- 合接地开关：确认手车在试验位后，操作接地开关手柄至合闸位，观察接地指示灯亮。
- 验电与开柜：使用匹配电压等级验电器确认无电后，方可打开柜门进行检修作业。
【避坑提醒】不要仅凭外部机构判断隔离开关或接地开关状态！务必通过观察窗、指示灯或检测仪器进行多重确认。
事故案例深度剖析
案例1：化肥厂爆炸事故（2008年）
- 经过：启动设备时，GN30-10隔离开关因轴销脱落，触刀接触不足20%，产生电弧引发三相短路爆炸。
- 原因：观察窗位置不合理，无法查看内部真实状态；操作员未经验电即判定合闸完成。
- 启示：加强设备巡检，优化柜体可视性设计，增设辅助监测手段。
案例2：矿井误合闸致死事故（2004年）
- 经过：检修高压开关时仅断开隔离开关，未锁定手把，检修中意外触发自动误合闸，检修人员当场触电身亡。
- 原因
- 启示：老旧设备改造必须同步完善“五防”系统，杜绝“裸奔”运行。
案例3：微机故障致电弧灼伤（2010年）
- 经过：微机五防系统故障无法打印操作票，值班长决定先解锁操作，操作员在未经验电情况下进入带电间隔，用方能钥匙开锁时产生强烈电弧光，面部严重灼伤。
- 原因
- 启示：严格执行操作票制度，规范解锁审批流程，落实全过程监督。
核心教训：任何绕过“五防”机制的行为，哪怕只是“快一步”，也可能付出生命的代价。宁停三分，不抢一秒。
结语：安全无小事，规程即生命
