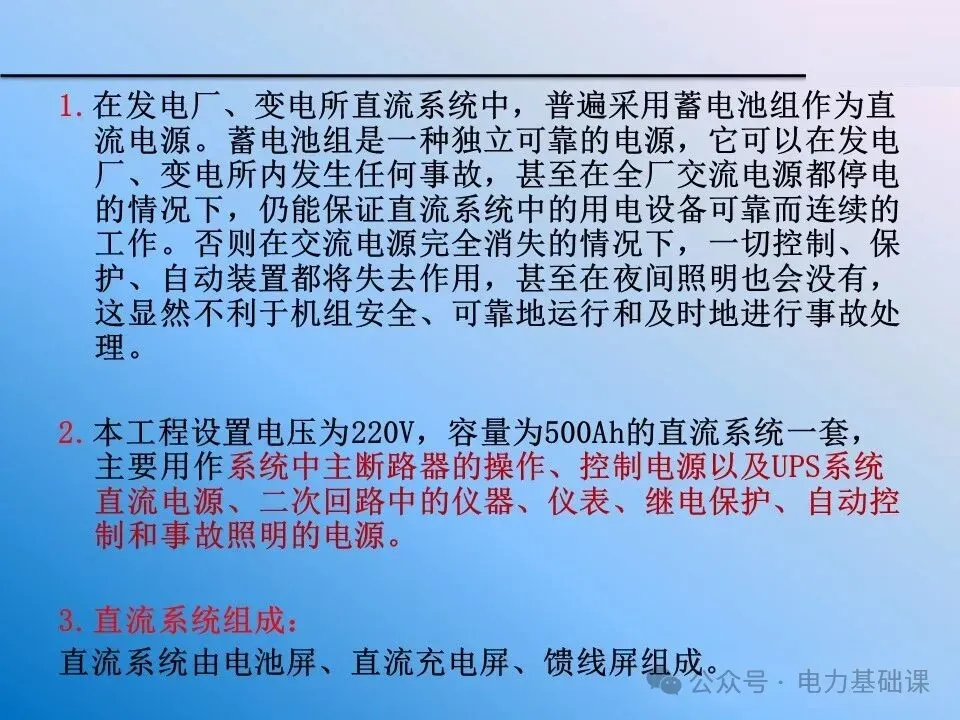

1.在发电厂、变电所直流系统中，普遍采用蓄电池组作为直流电源。蓄电池组是一种独立可靠的电源，它可以在发电厂、变电所内发生任何事故，甚至在全厂交流电源都停电的情况下，仍能保证直流系统中的用电设备可靠而连续的工作。否则在交流电源完全消失的情况下，一切控制、保护、自动装置都将失去作用，甚至在夜间照明也会没有，这显然不利于机组安全、可靠地运行和及时地进行事故处理。

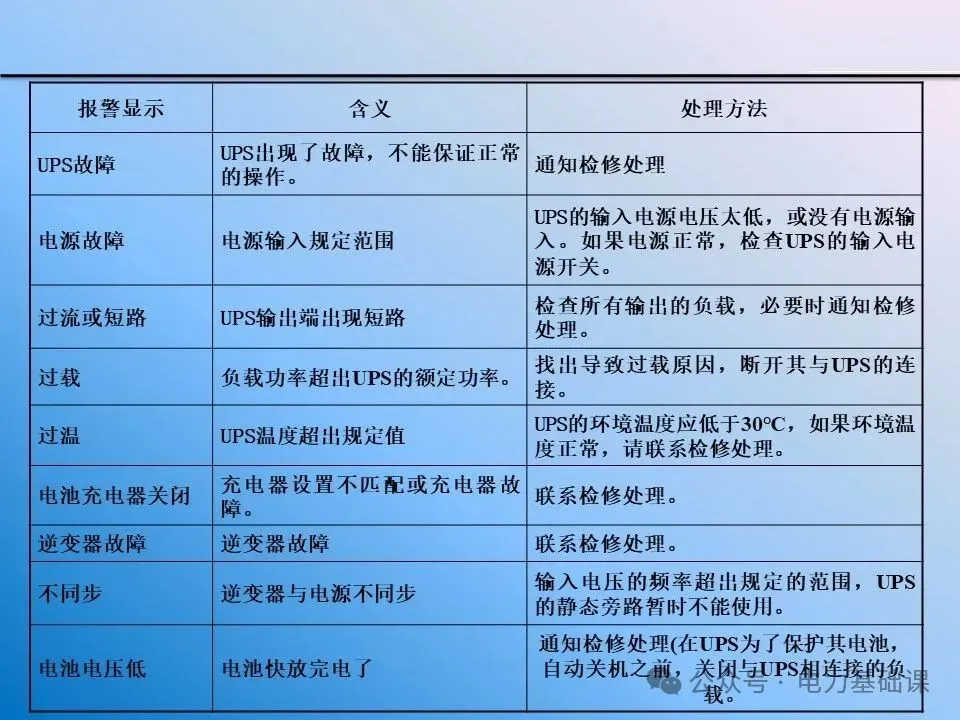

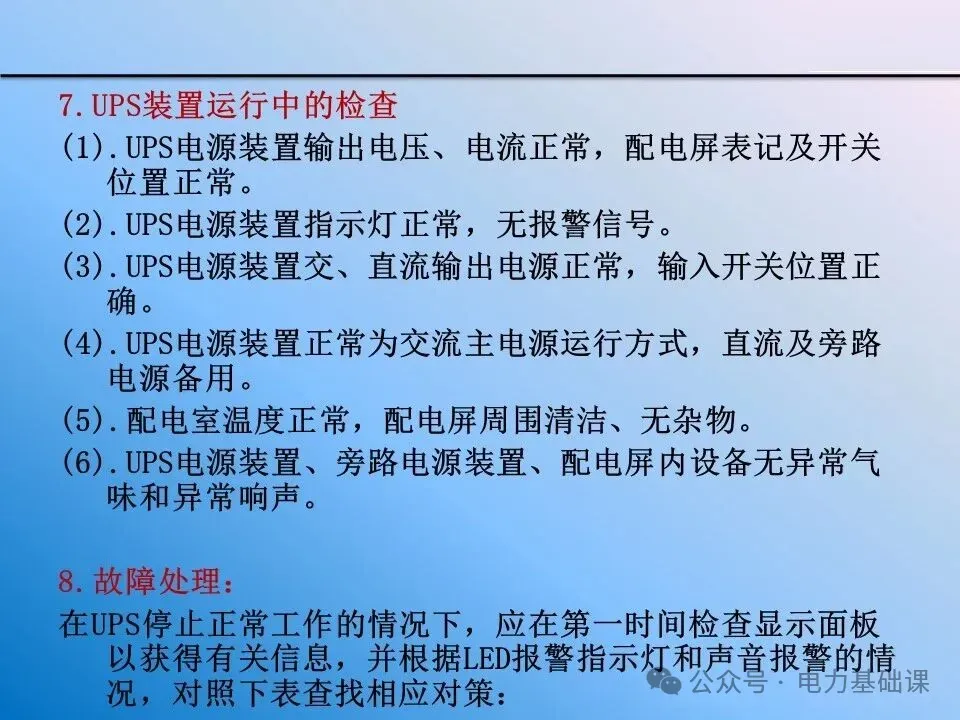

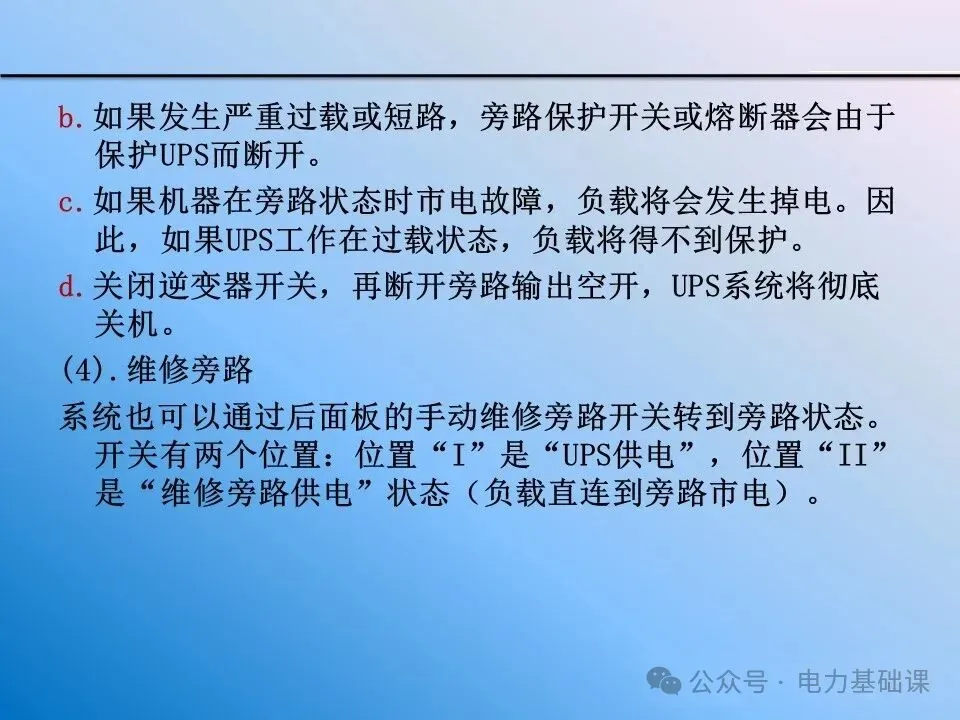

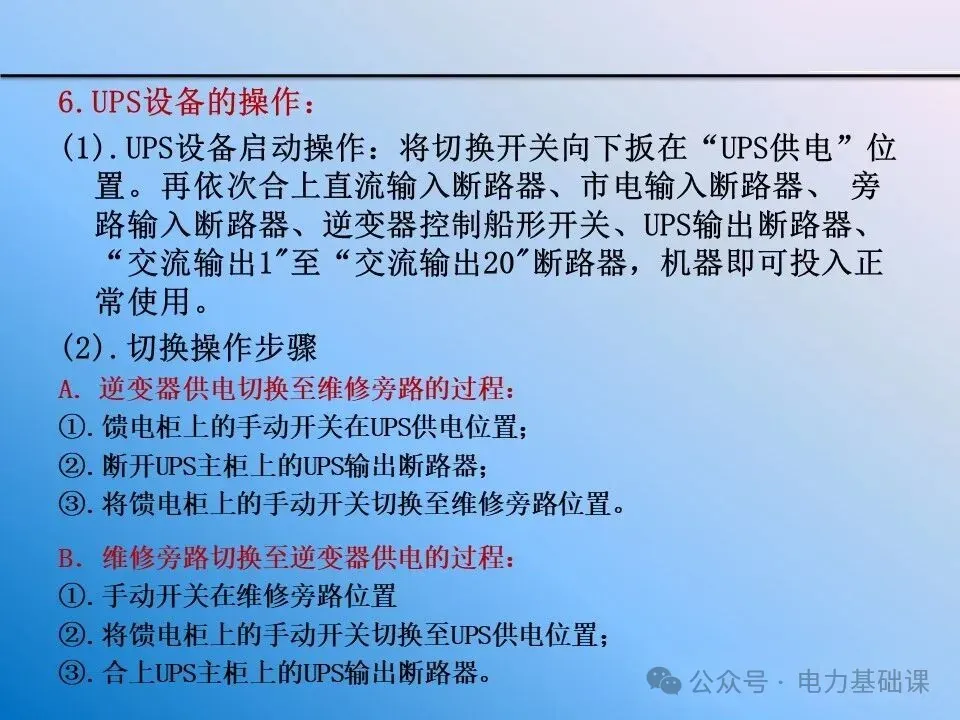

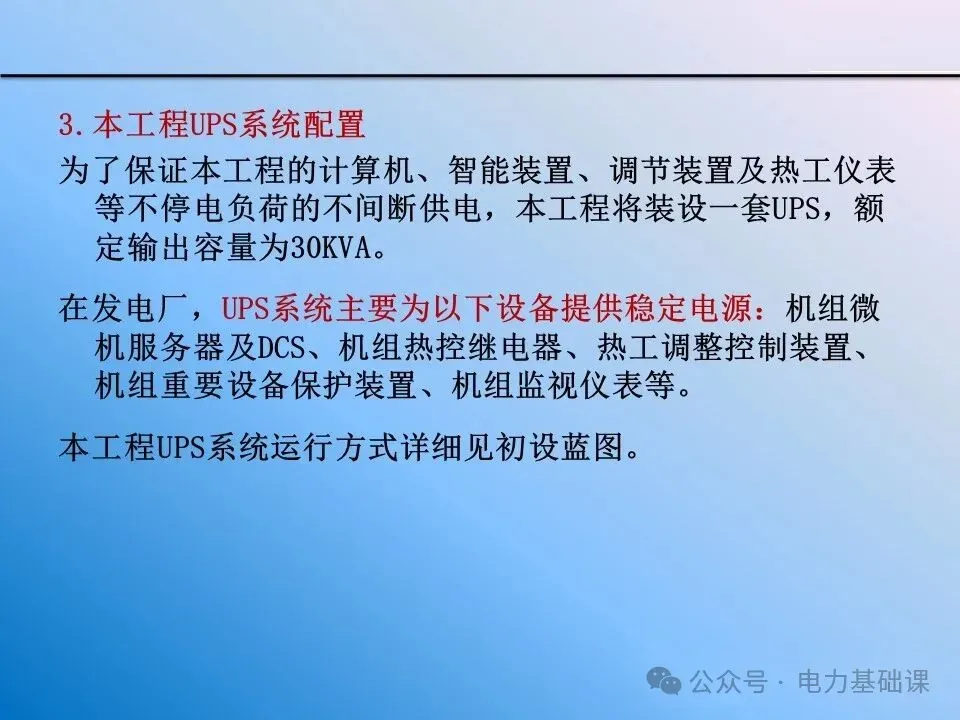

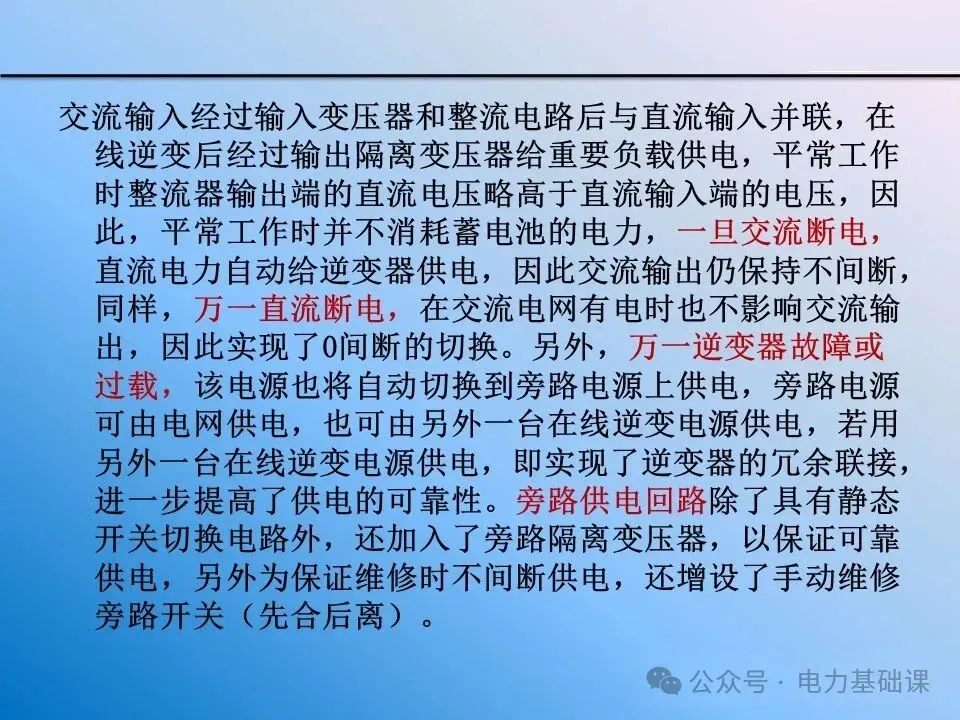

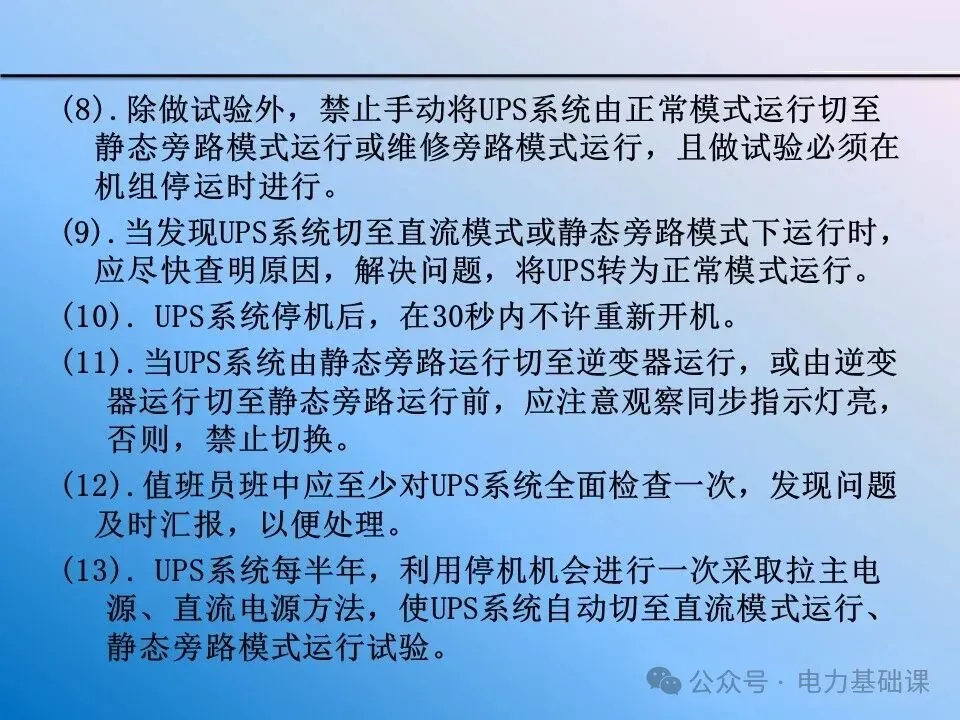

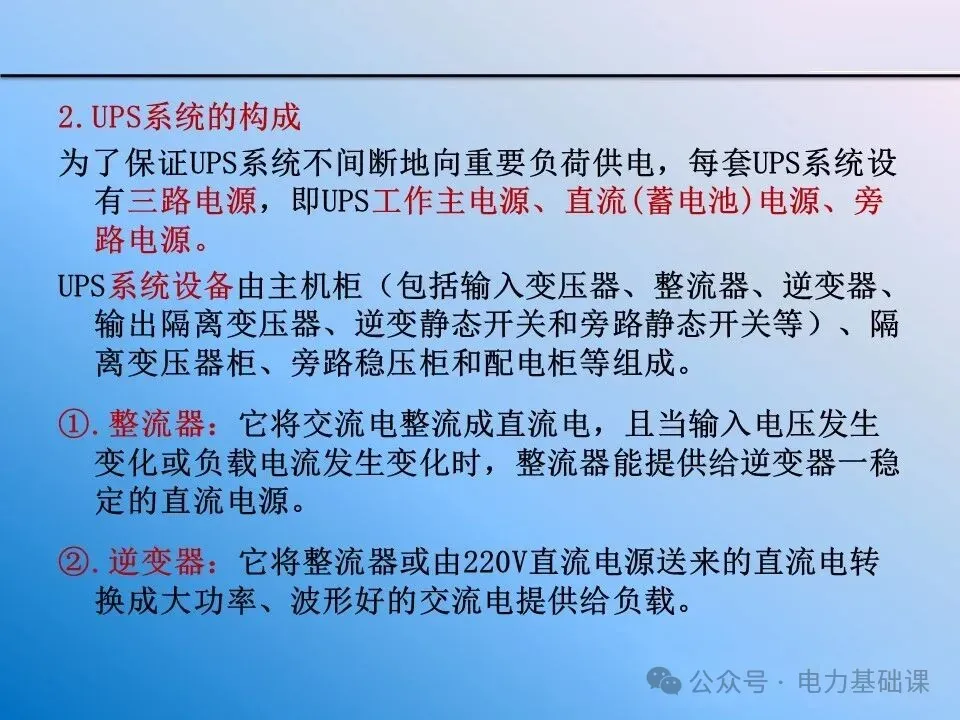

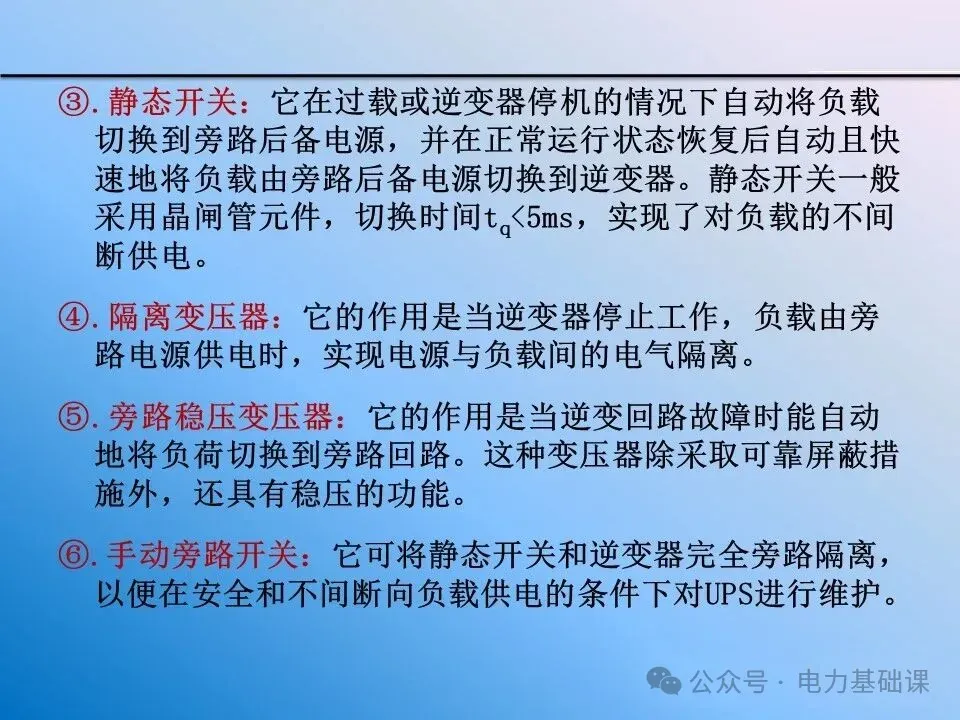

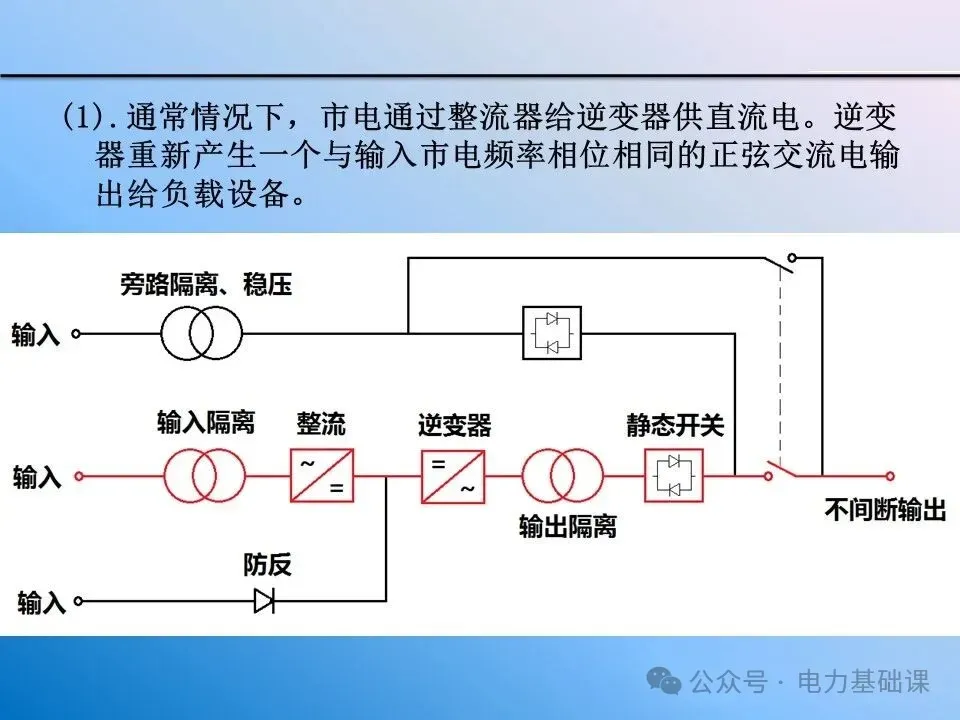

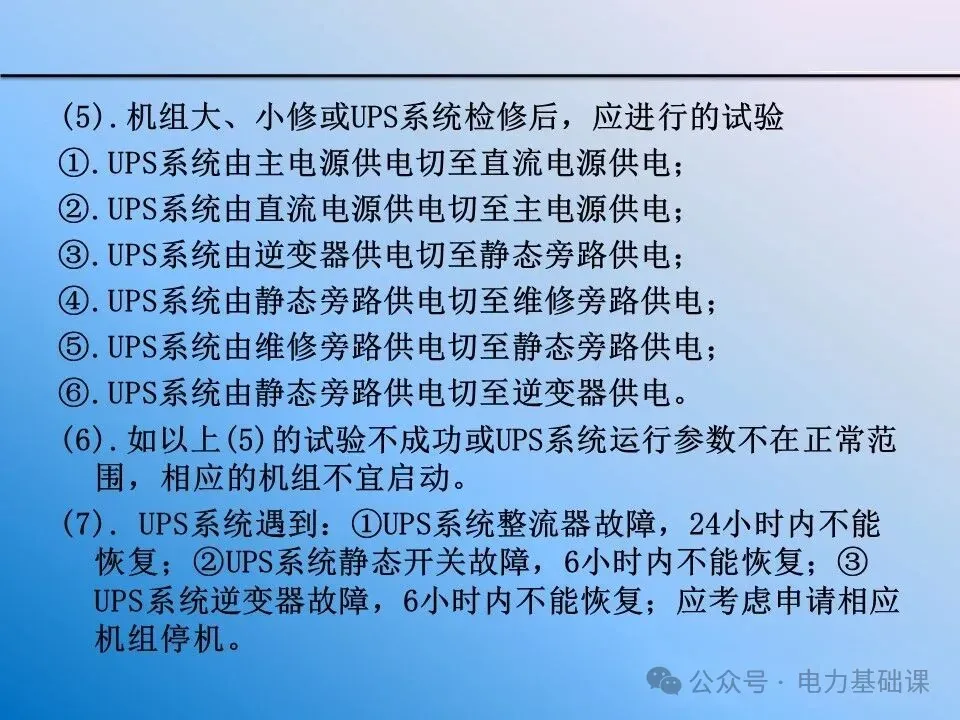

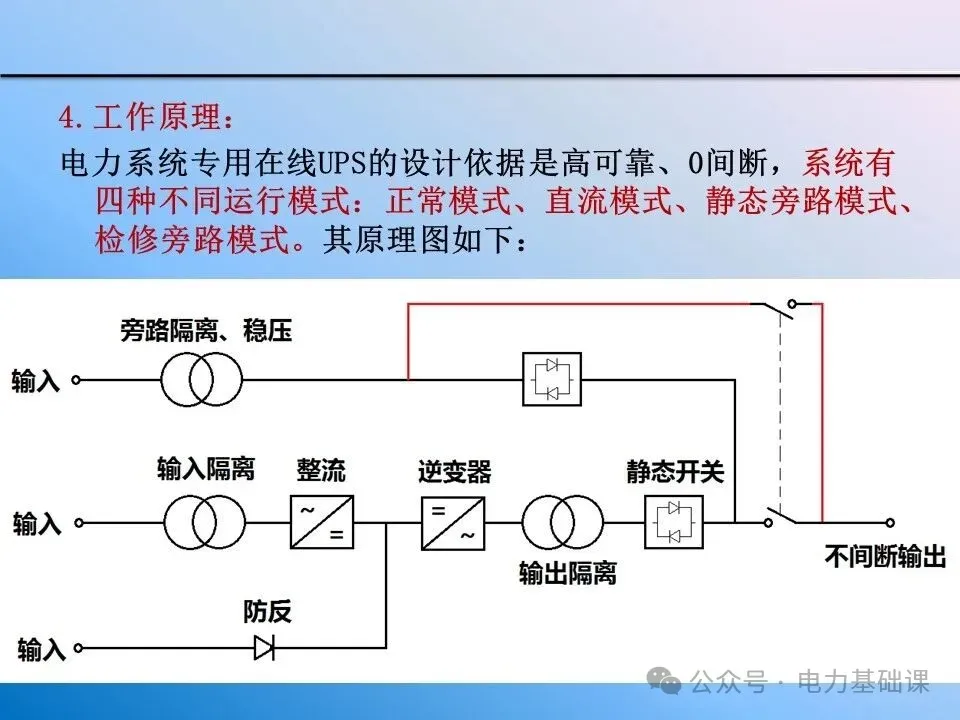

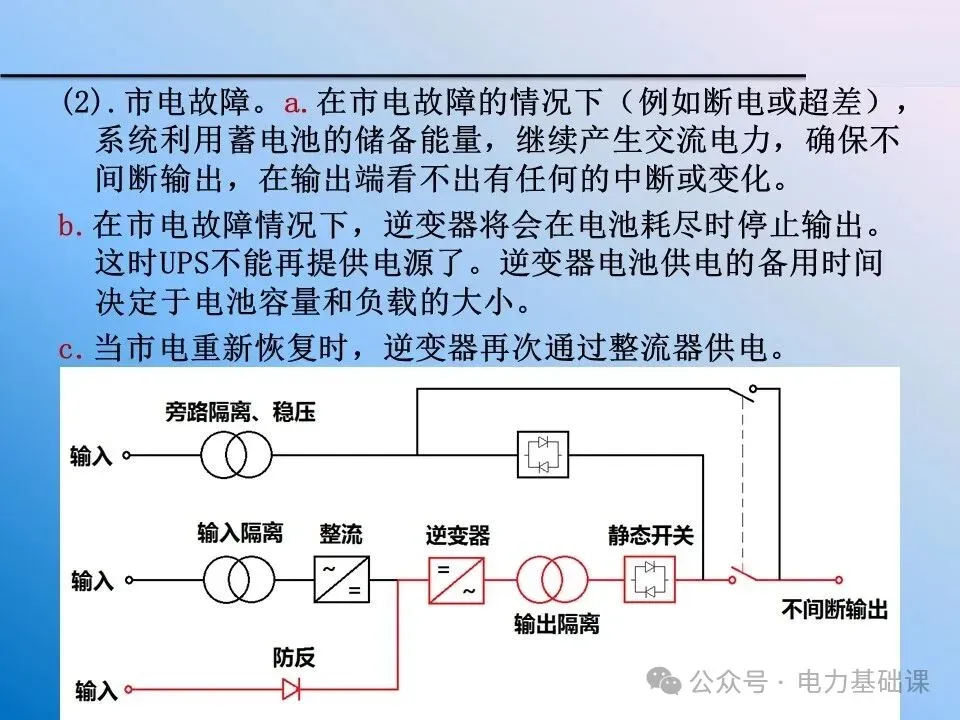

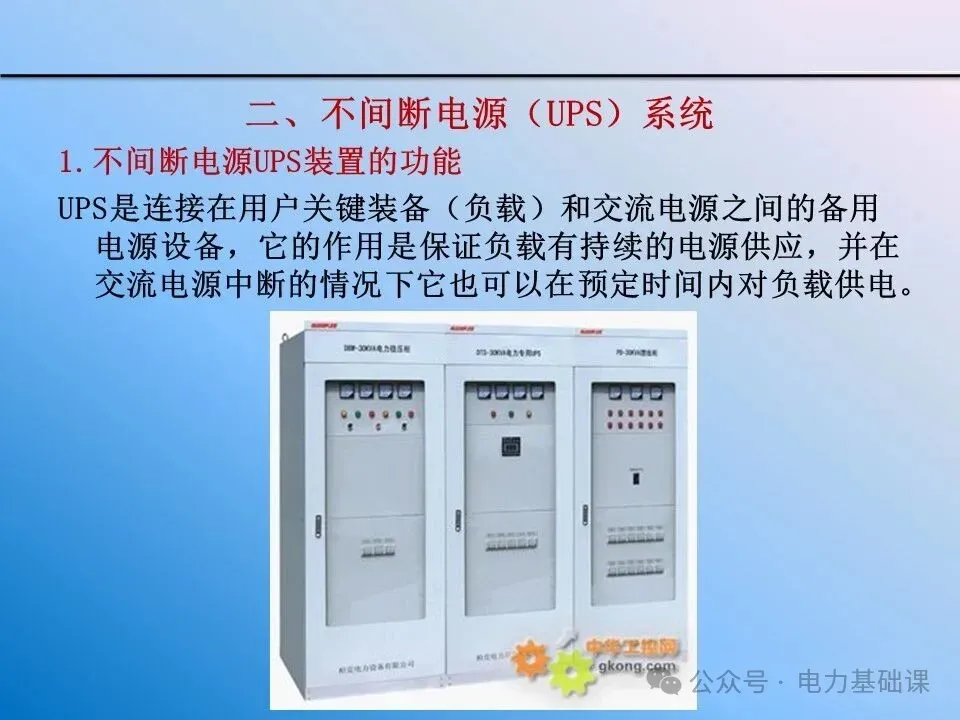

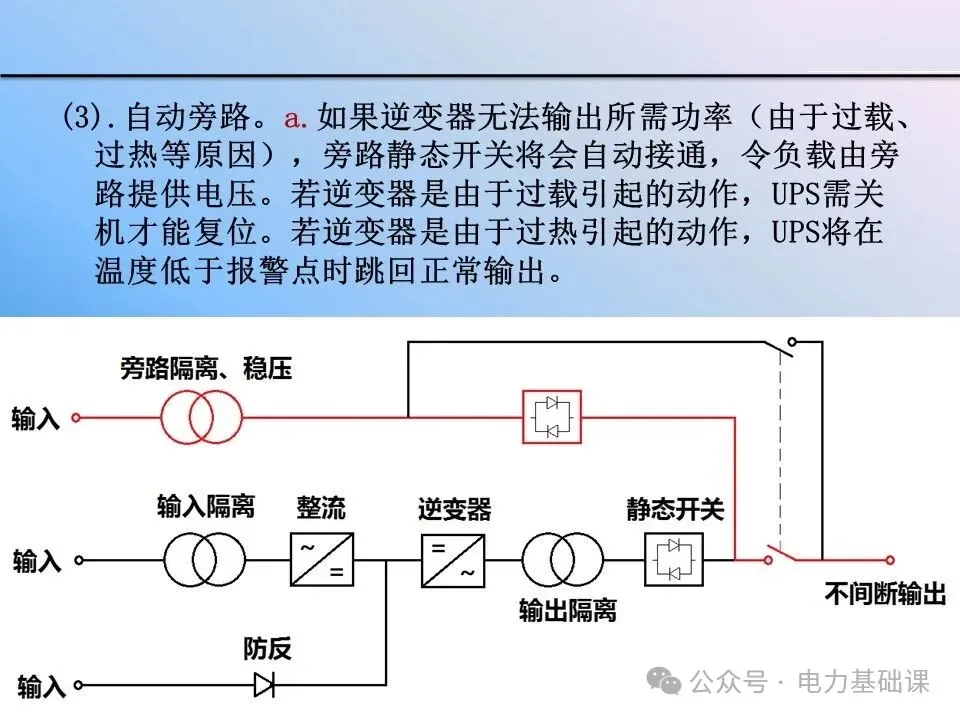

2.本工程设置电压为220V，容量为500Ah的直流系统一套，主要用作系统中主断路器的操作、控制电源以及UPS系统直流电源、二次回路中的仪器、仪表、继电保护、自动控制和事故照明的电源。
3.直流系统组成：
直流系统由电池屏、直流充电屏、馈线屏组成。
(1).电池屏

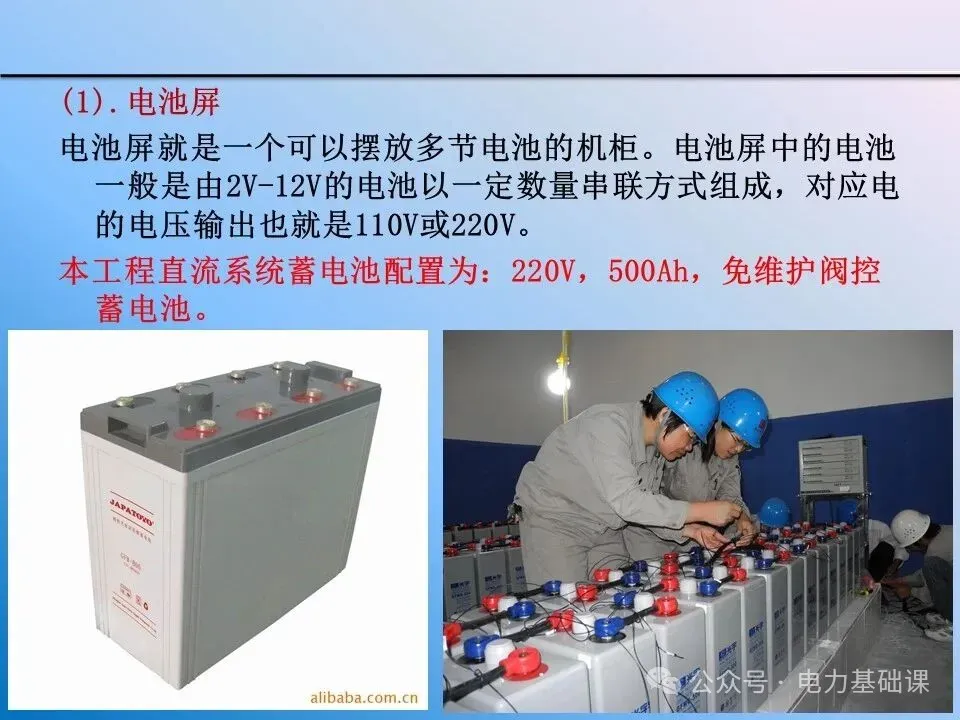

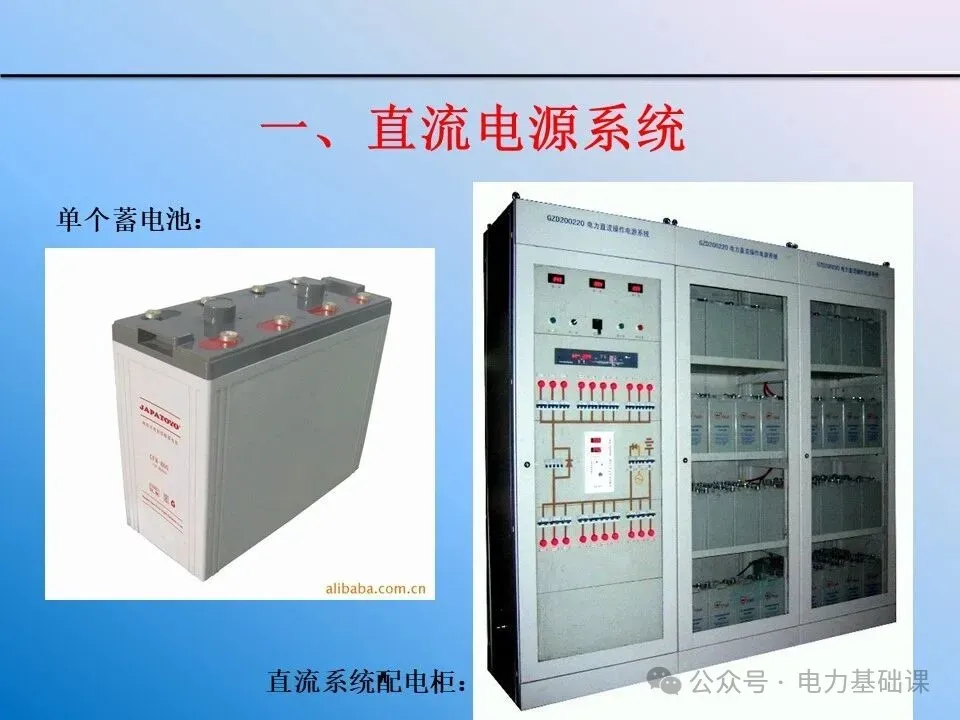

电池屏就是一个可以摆放多节电池的机柜。电池屏中的电池一般是由2V-12V的电池以一定数量串联方式组成，对应电的电压输出也就是110V或220V。
本工程直流系统蓄电池配置为：220V，500Ah，免维护阀控蓄电池。

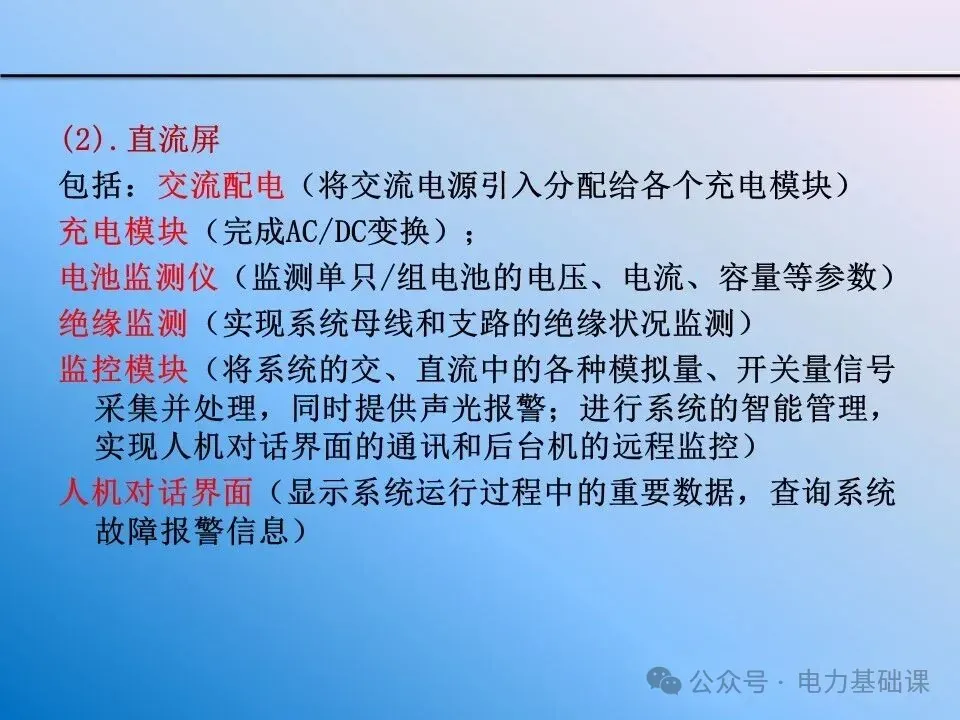

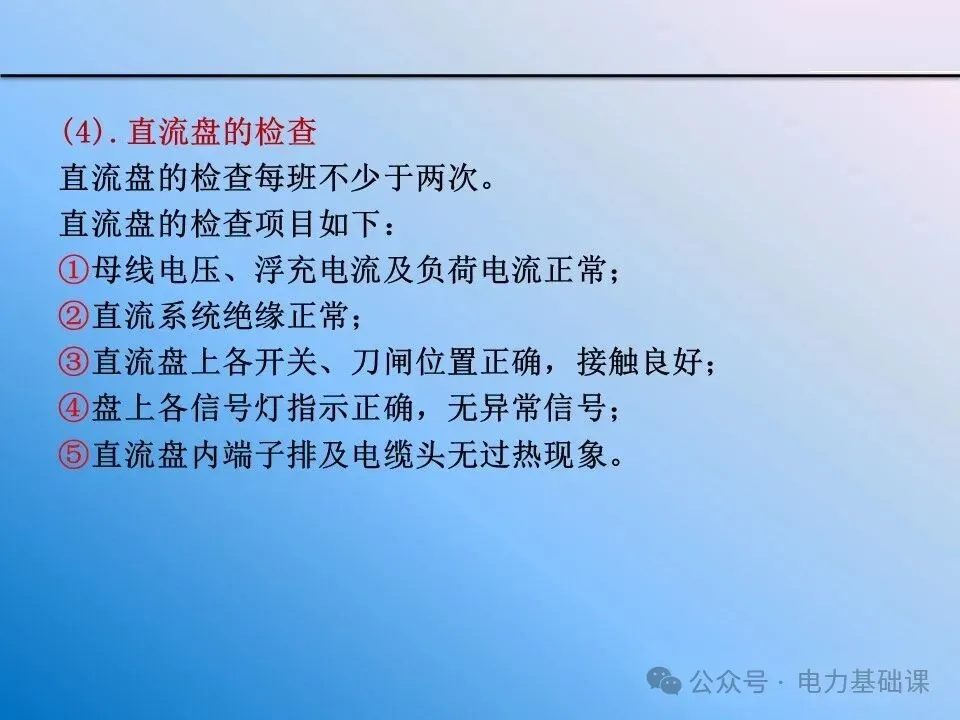

(2).直流屏
包括：交流配电（将交流电源引入分配给各个充电模块）

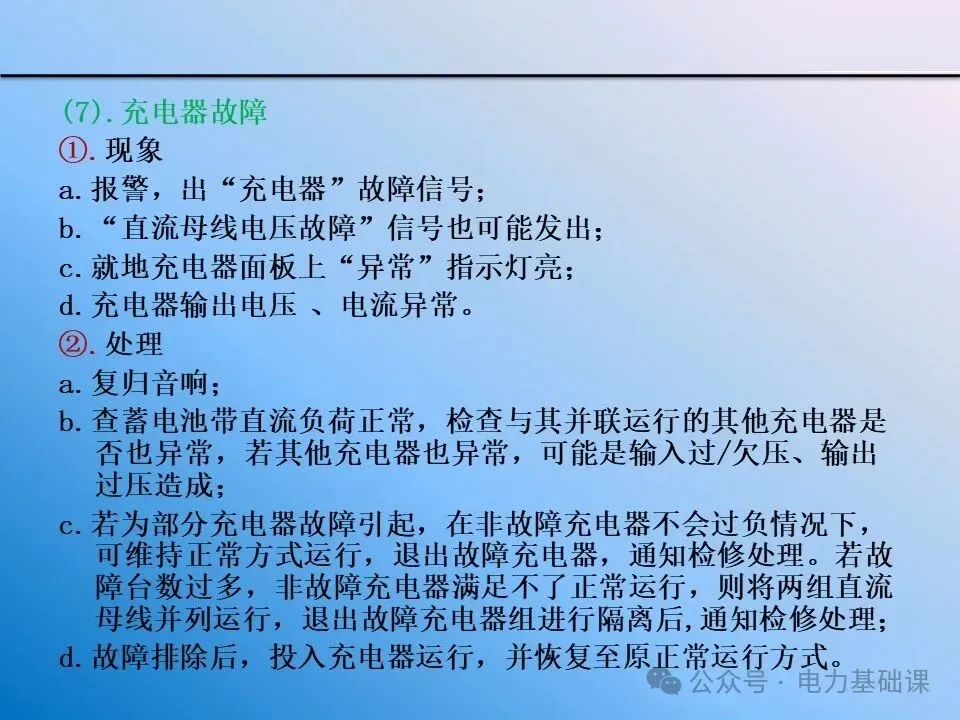

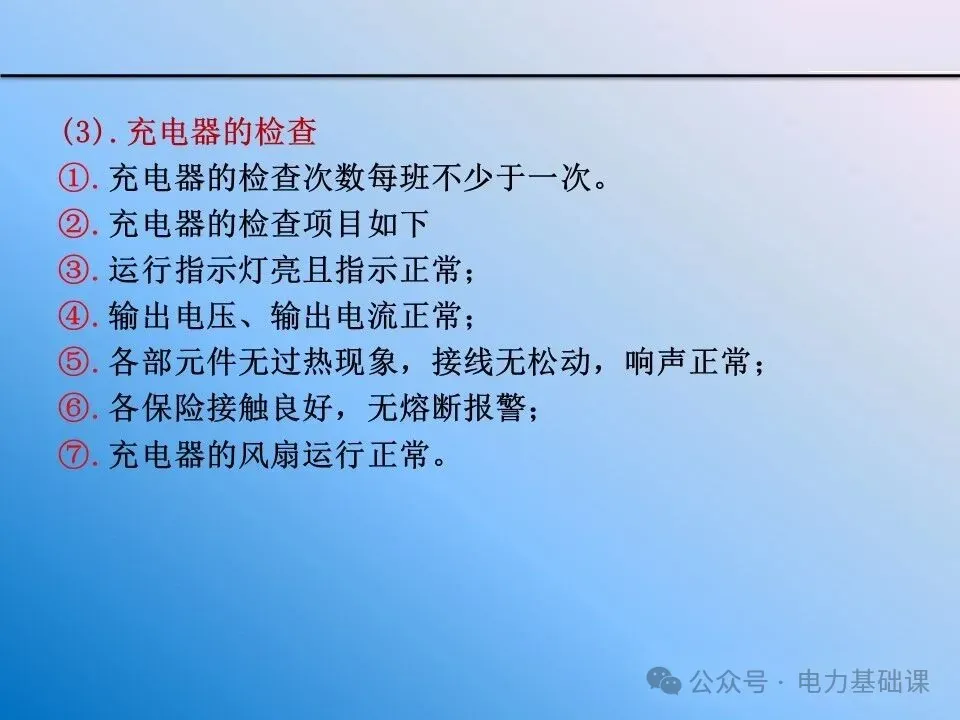

充电模块（完成AC/DC变换）；
电池监测仪（监测单只/组电池的电压、电流、容量等参数）

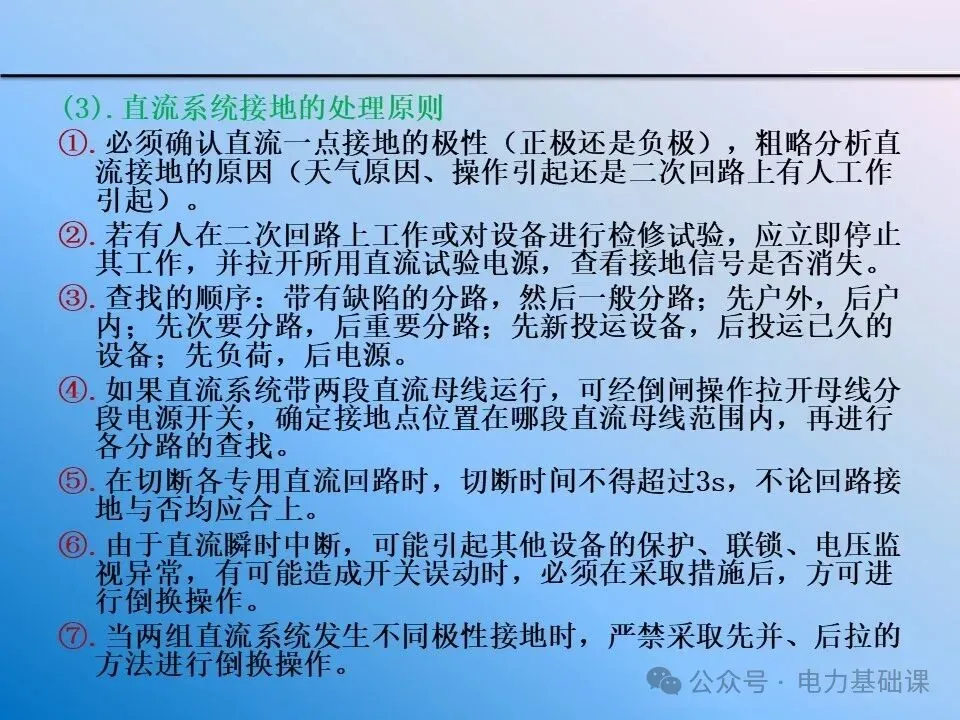

绝缘监测（实现系统母线和支路的绝缘状况监测）
监控模块（将系统的交、直流中的各种模拟量、开关量信号采集并处理，同时提供声光报警；进行系统的智能管理，实现人机对话界面的通讯和后台机的远程监控）
人机对话界面（显示系统运行过程中的重要数据，查询系统故障报警信息）

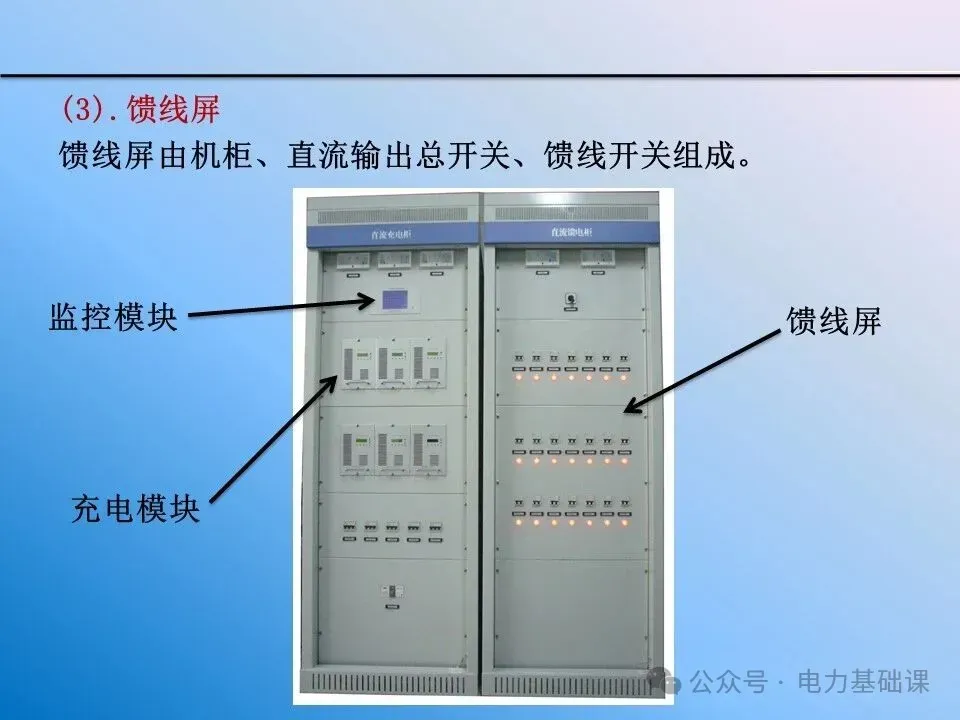

4.直流系统工作原理：

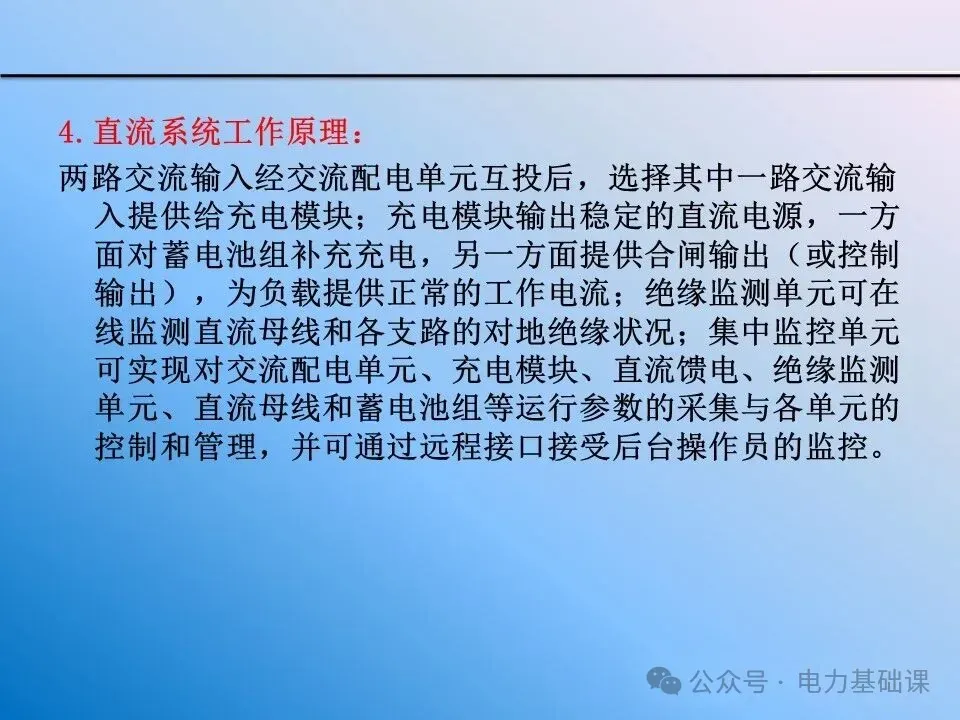

两路交流输入经交流配电单元互投后，选择其中一路交流输入提供给充电模块；充电模块输出稳定的直流电源，一方面对蓄电池组补充充电，另一方面提供合闸输出（或控制输出），为负载提供正常的工作电流；绝缘监测单元可在线监测直流母线和各支路的对地绝缘状况；集中监控单元可实现对交流配电单元、充电模块、直流馈电、绝缘监测单元、直流母线和蓄电池组等运行参数的采集与各单元的控制和管理，并可通过远程接口接受后台操作员的监控。

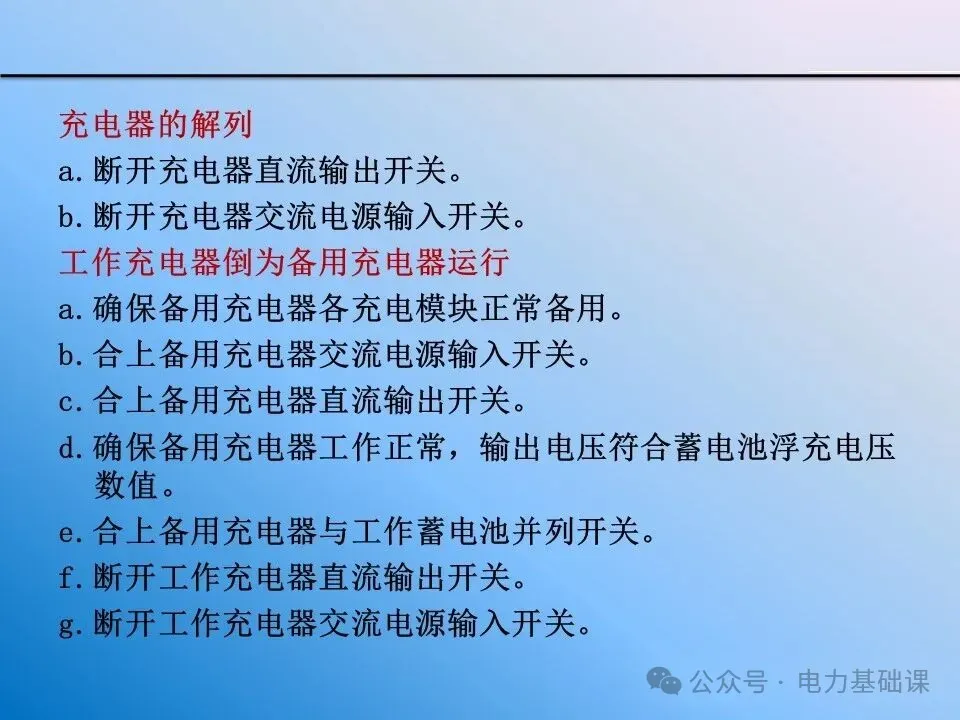

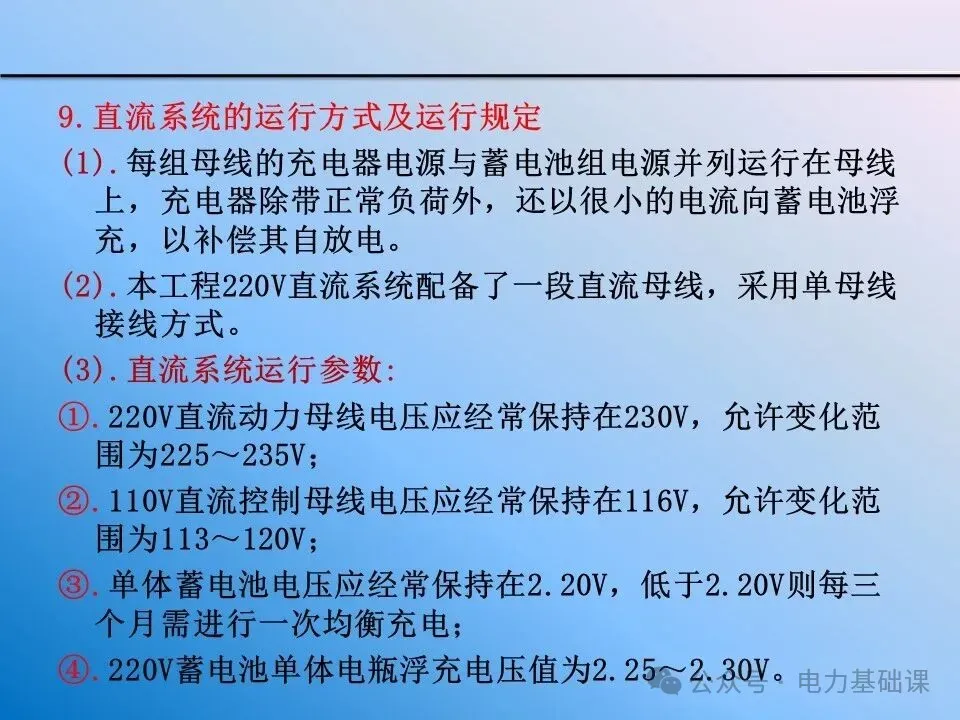

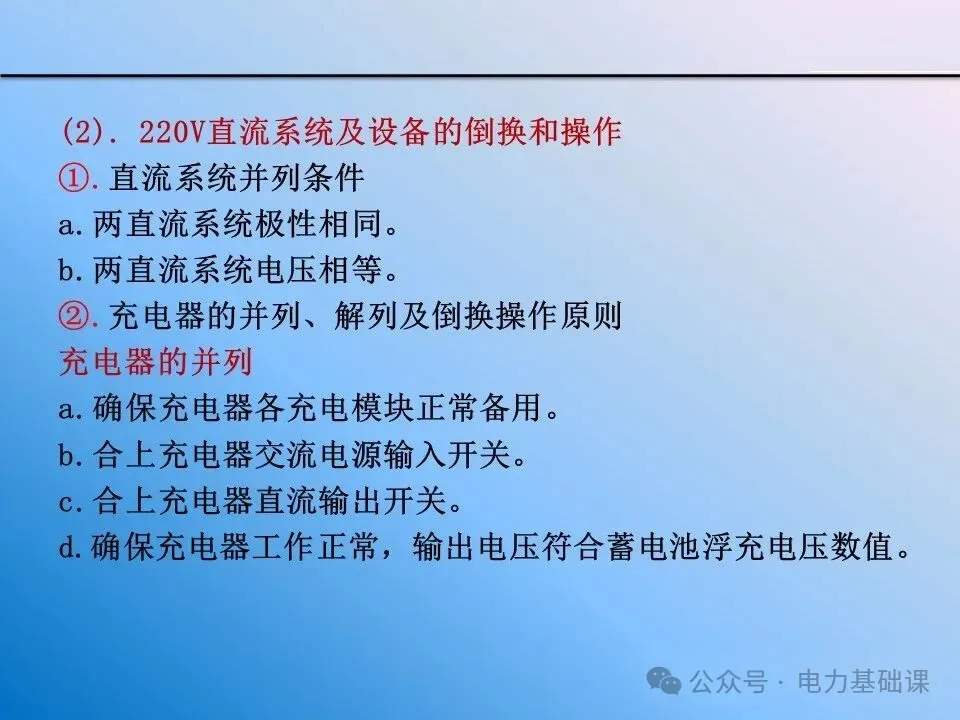

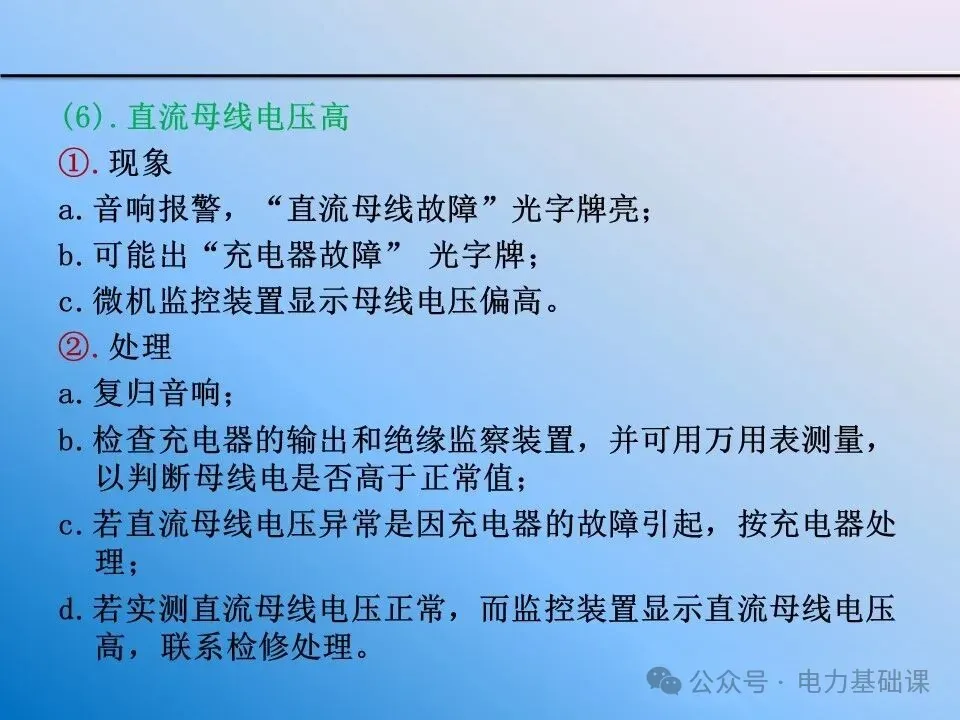

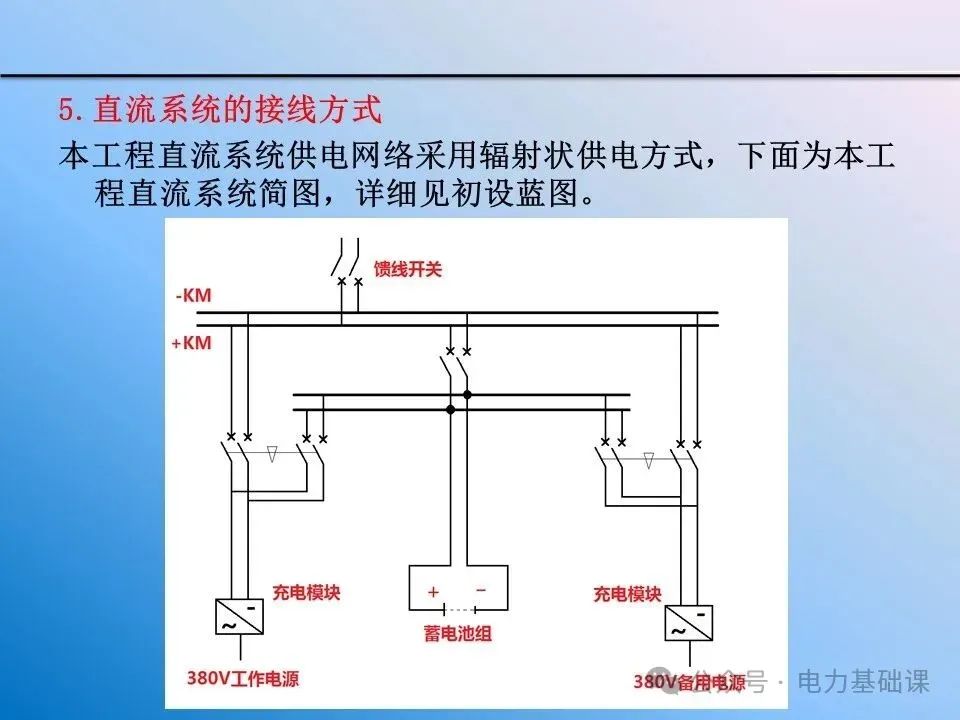

6.直流系统的运行方式：

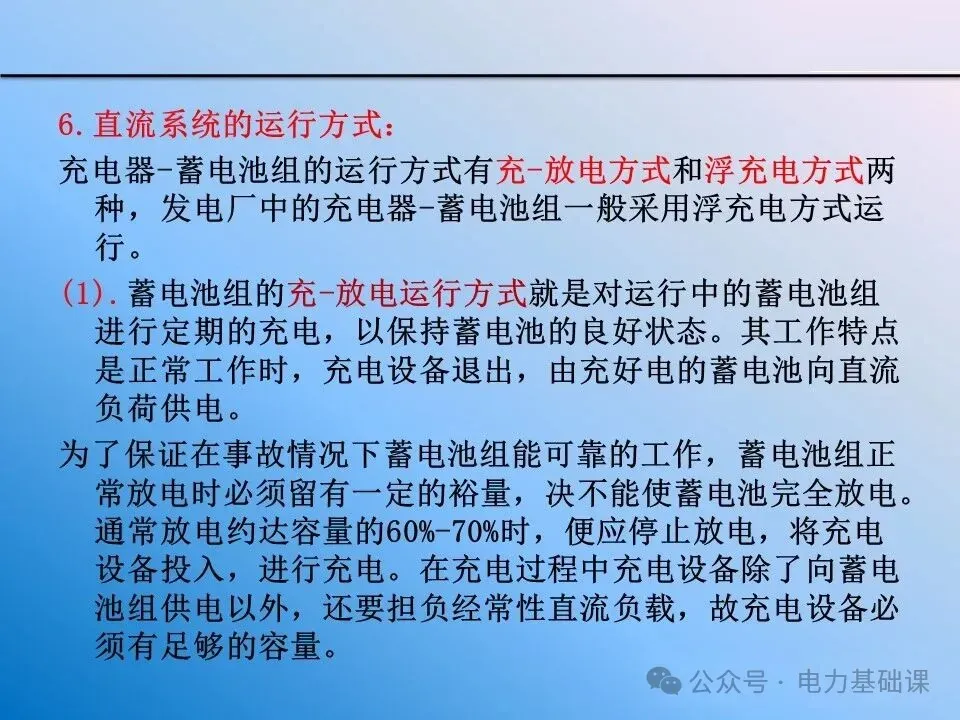

充电器-蓄电池组的运行方式有充-放电方式和浮充电方式两种，发电厂中的充电器-蓄电池组一般采用浮充电方式运行。
(1).蓄电池组的充-放电运行方式就是对运行中的蓄电池组进行定期的充电，以保持蓄电池的良好状态。其工作特点是正常工作时，充电设备退出，由充好电的蓄电池向直流负荷供电。
为了保证在事故情况下蓄电池组能可靠的工作，蓄电池组正常放电时必须留有一定的裕量，决不能使蓄电池完全放电。通常放电约达容量的60%-70%时，便应停止放电，将充电设备投入，进行充电。在充电过程中充电设备除了向蓄电池组供电以外，还要担负经常性直流负载，故充电设备必须有足够的容量。

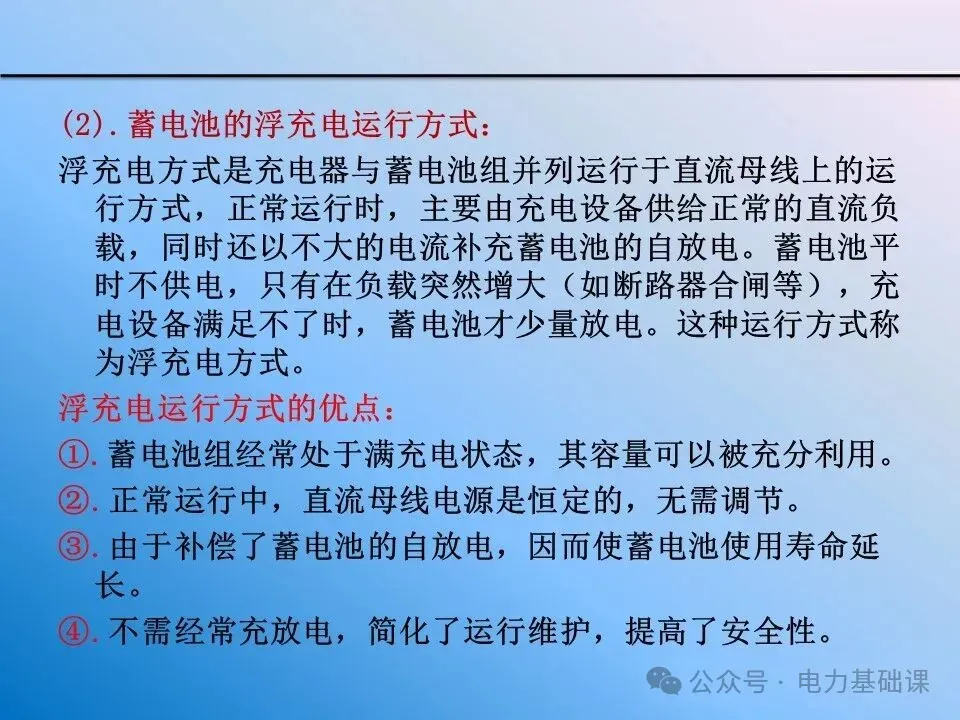

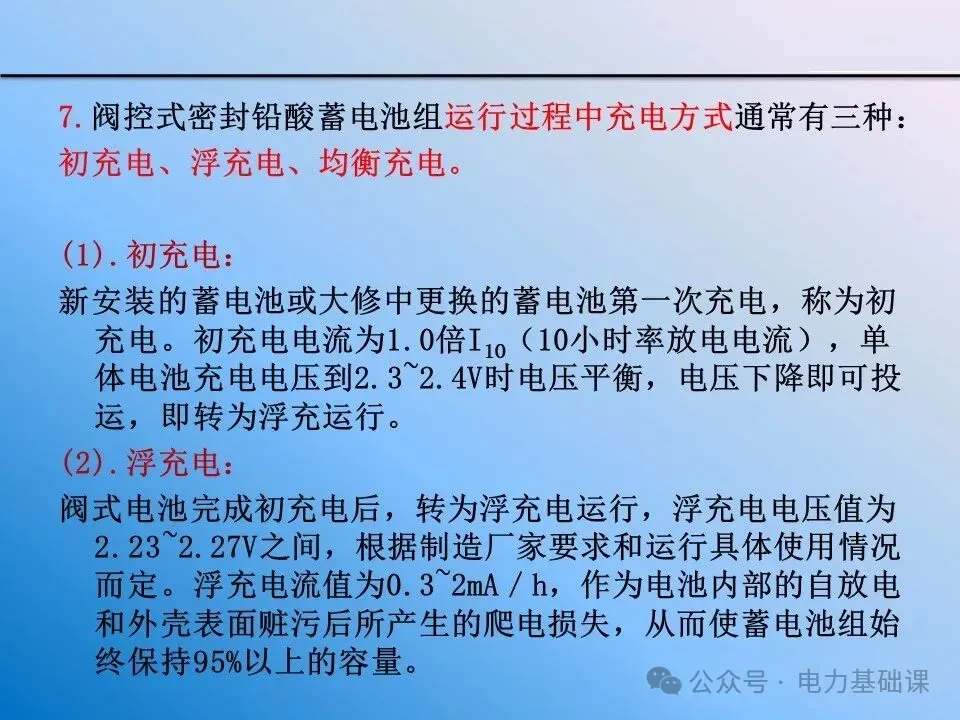

(2).蓄电池的浮充电运行方式：
浮充电方式是充电器与蓄电池组并列运行于直流母线上的运行方式，正常运行时，主要由充电设备供给正常的直流负载，同时还以不大的电流补充蓄电池的自放电。蓄电池平时不供电，只有在负载突然增大（如断路器合闸等），充电设备满足不了时，蓄电池才少量放电。这种运行方式称为浮充电方式。
浮充电运行方式的优点：
①.蓄电池组经常处于满充电状态，其容量可以被充分利用。
②.正常运行中，直流母线电源是恒定的，无需调节。
③.由于补偿了蓄电池的自放电，因而使蓄电池使用寿命延长。

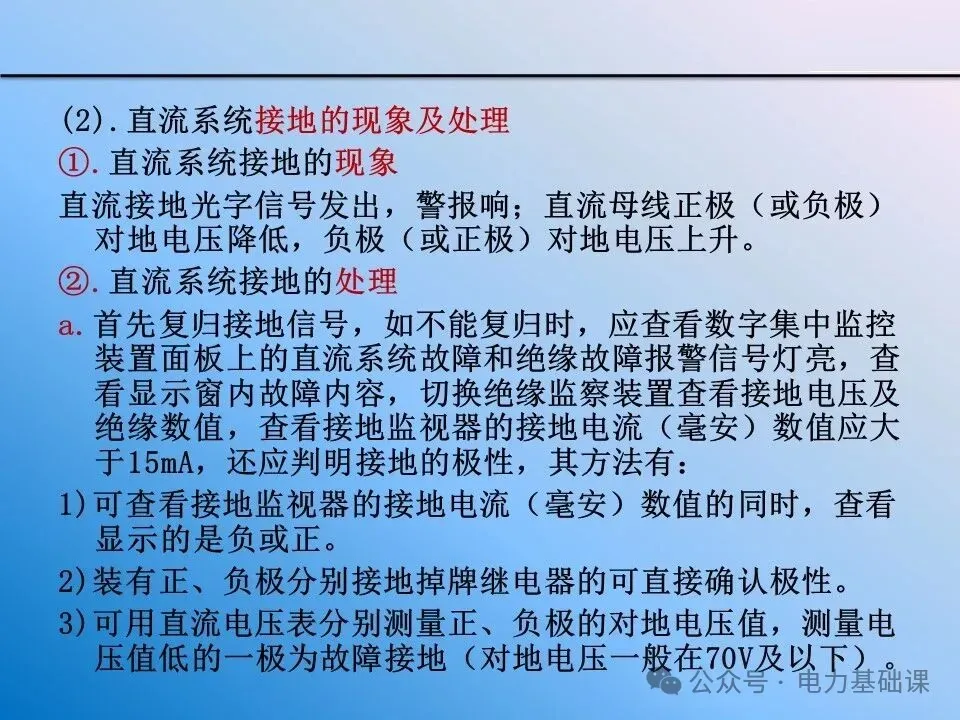

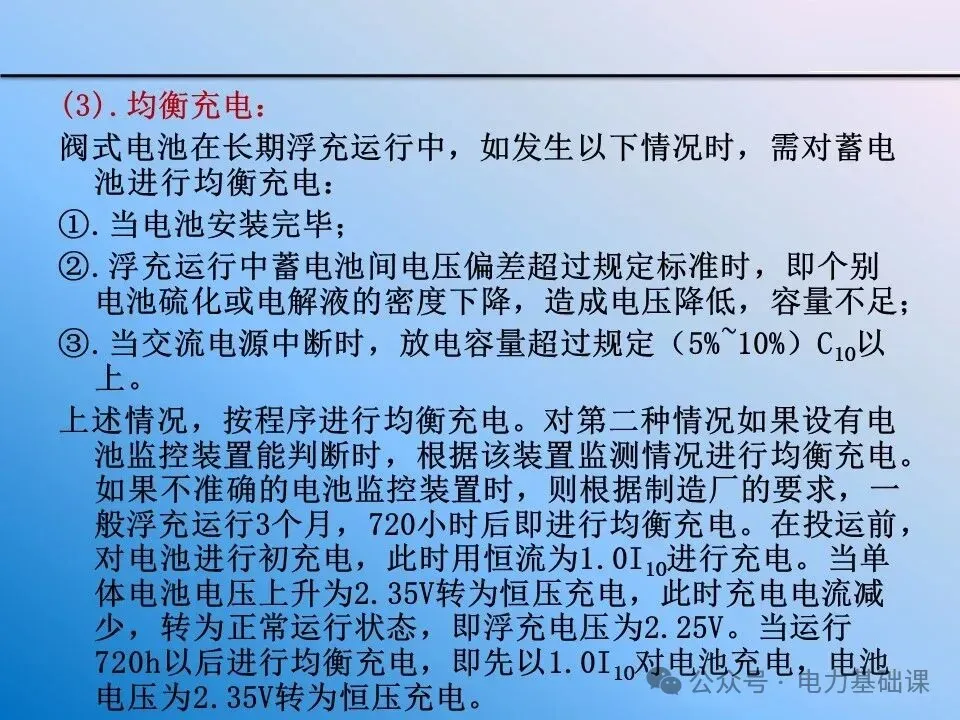

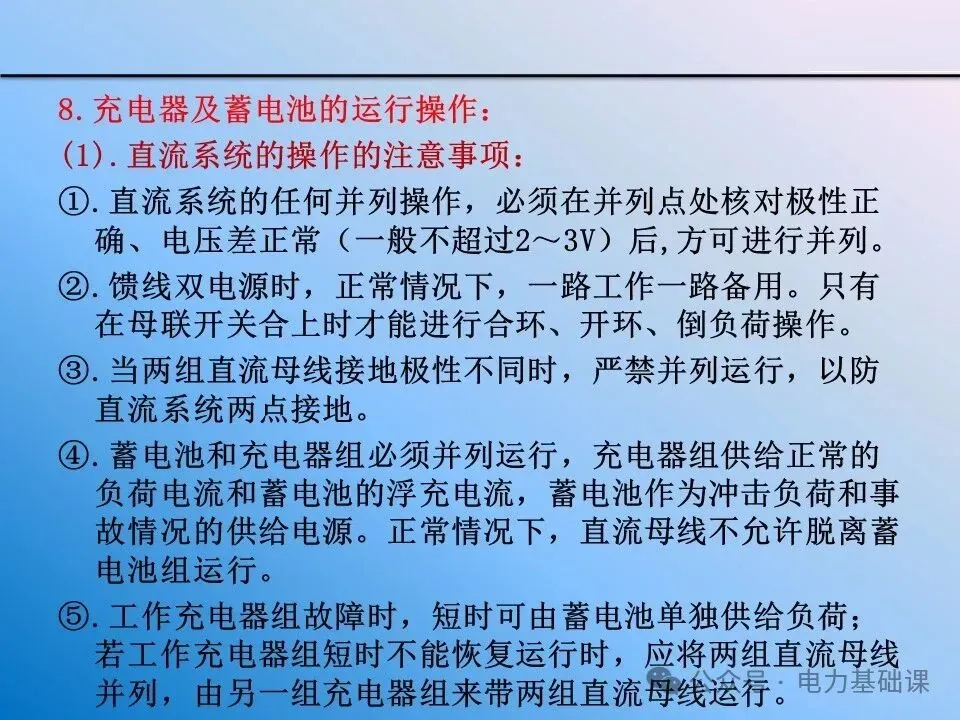

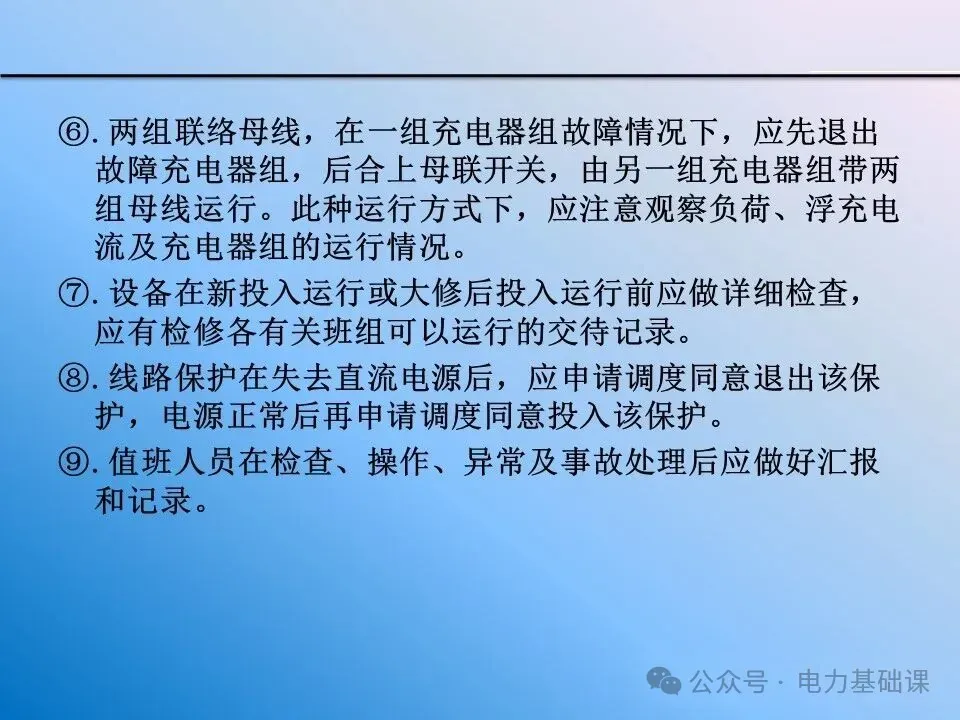

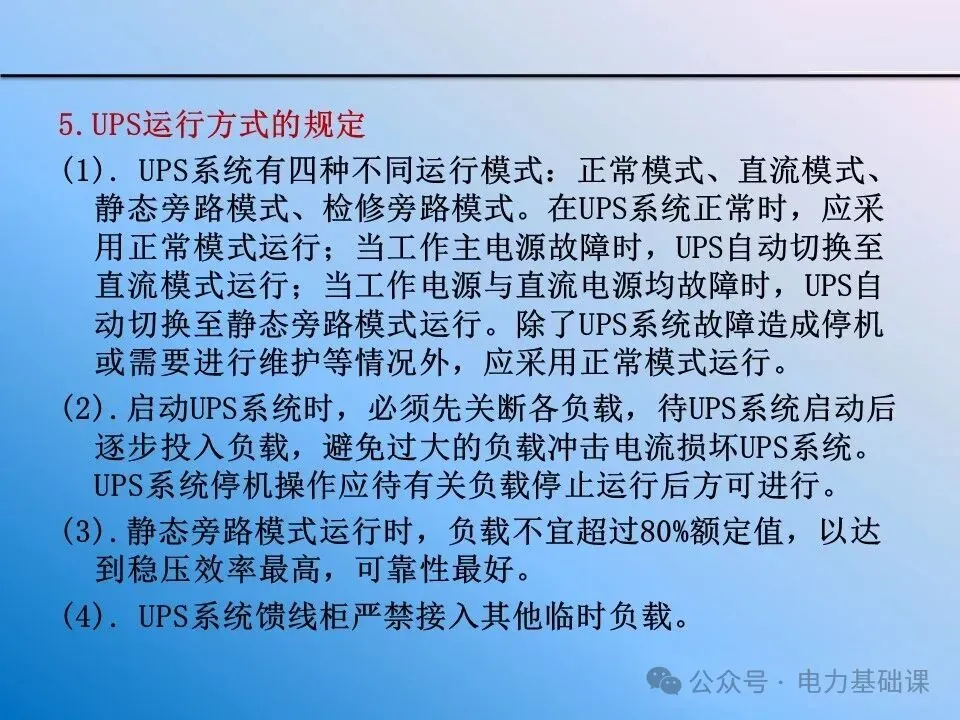

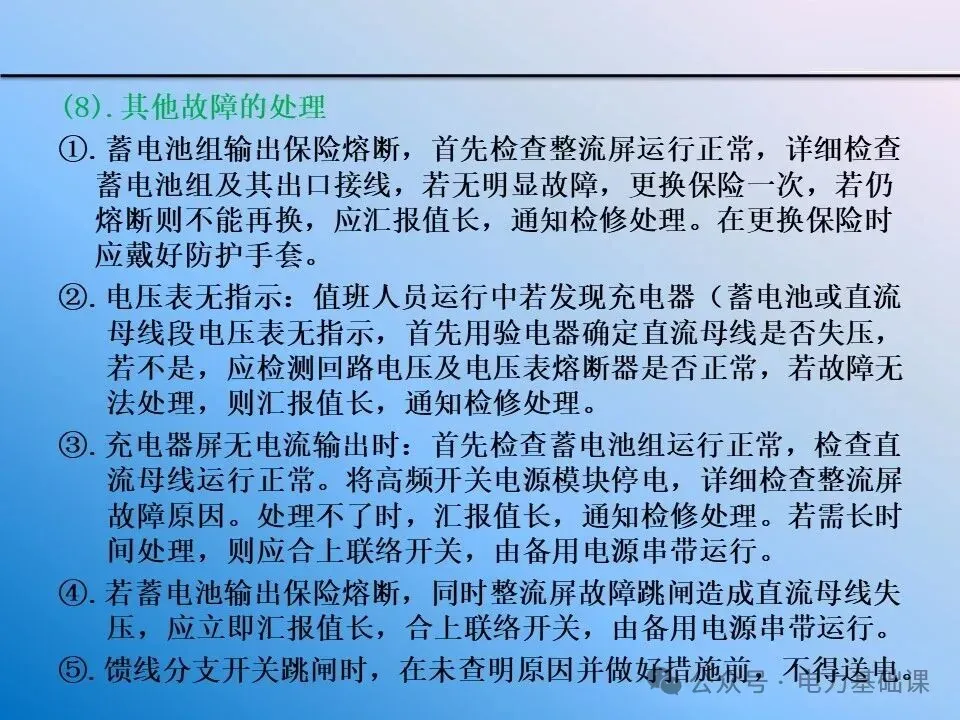

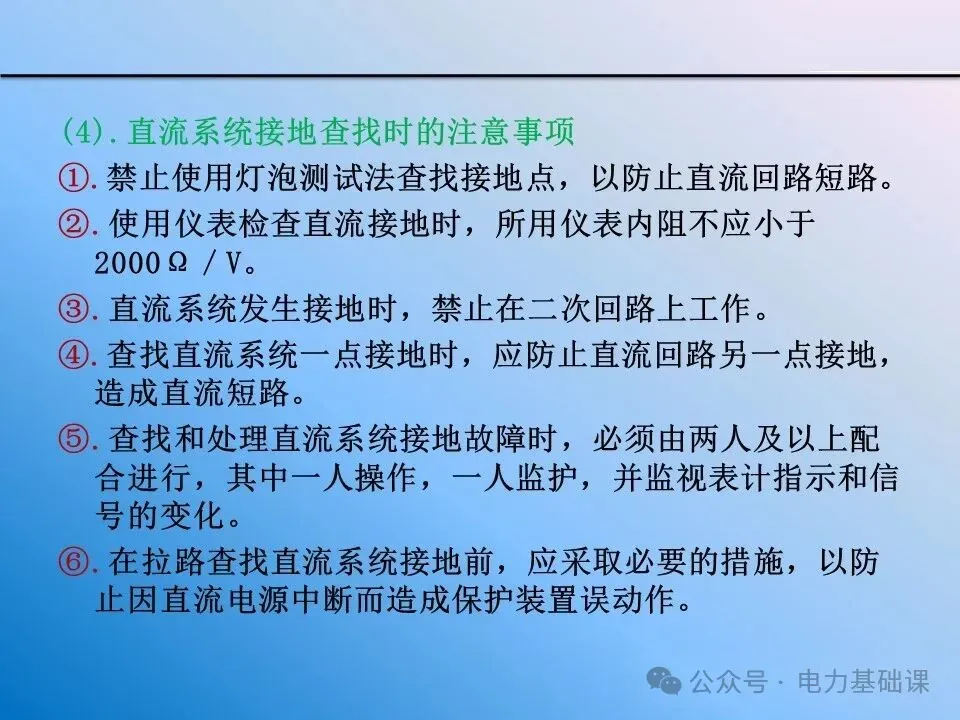

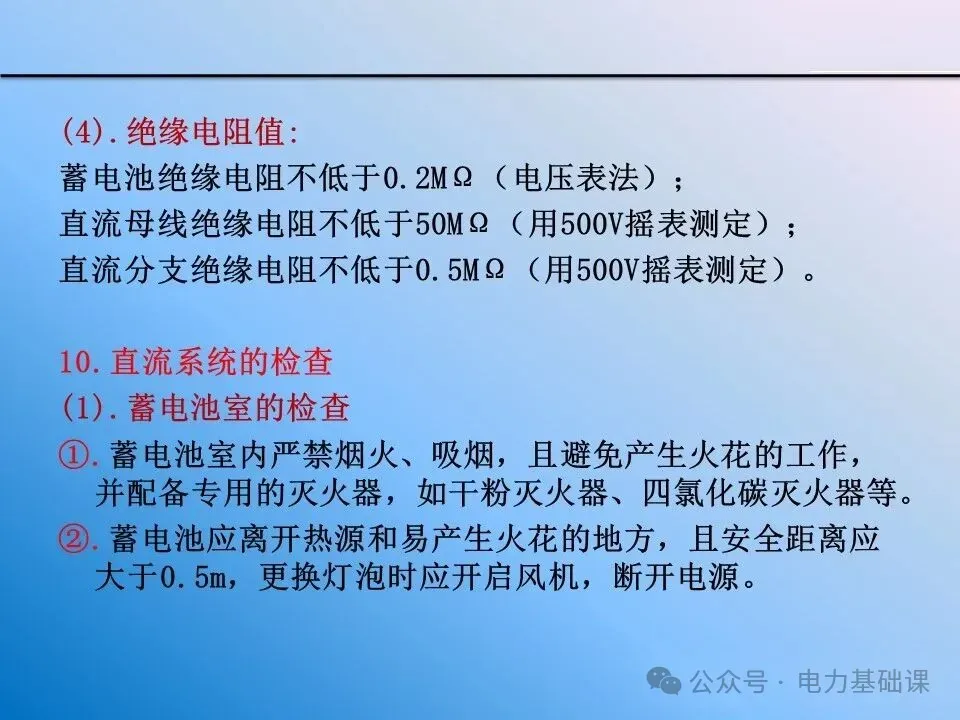

④.不需经常充放电，简化了运行维护，提高了安全性。
