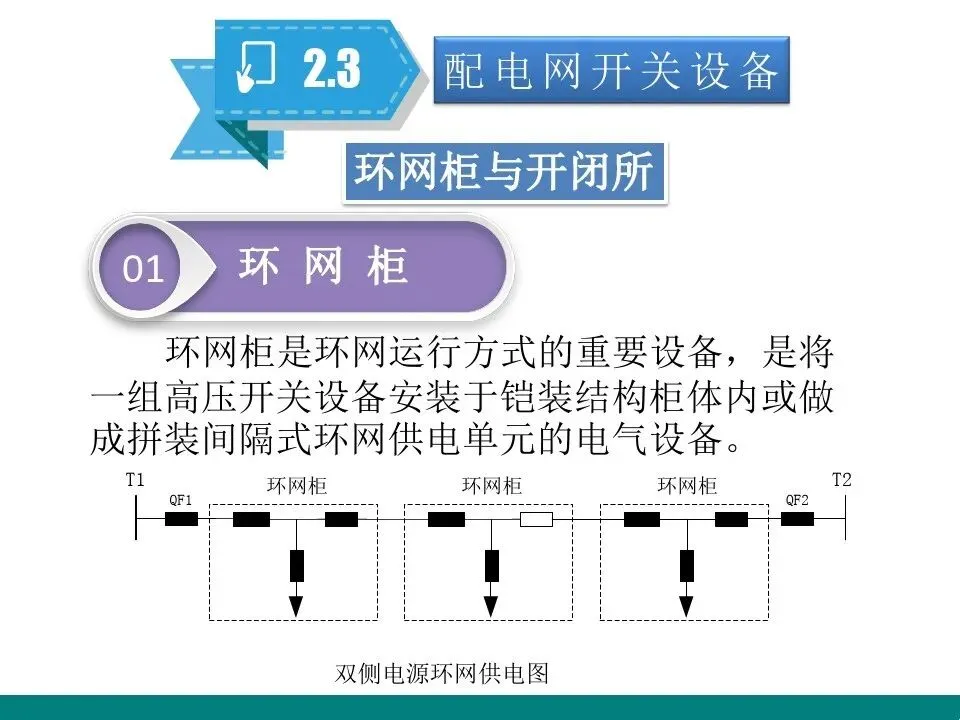

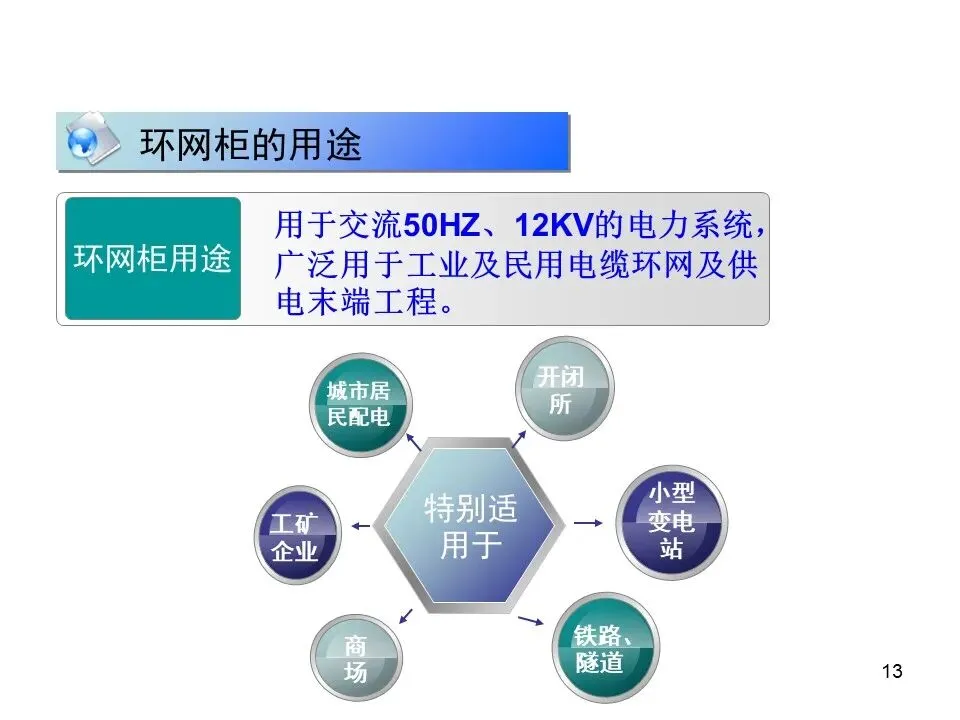

环网柜是环网运行方式的重要设备，是将一组高压开关设备安装于铠装结构柜体内或做成拼装间隔式环网供电单元的电气设备。

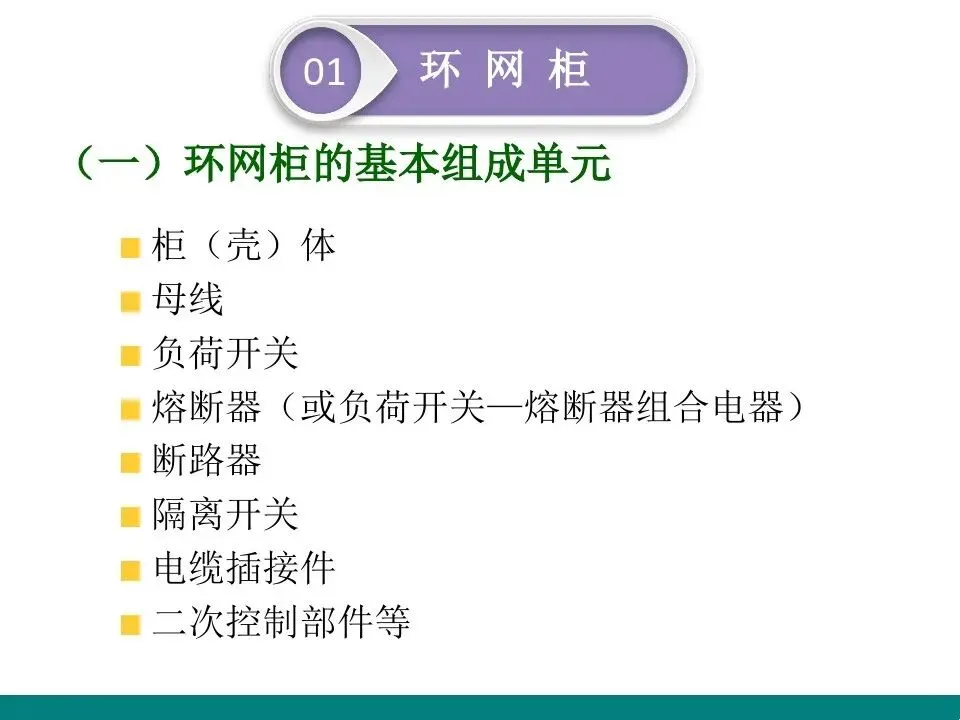

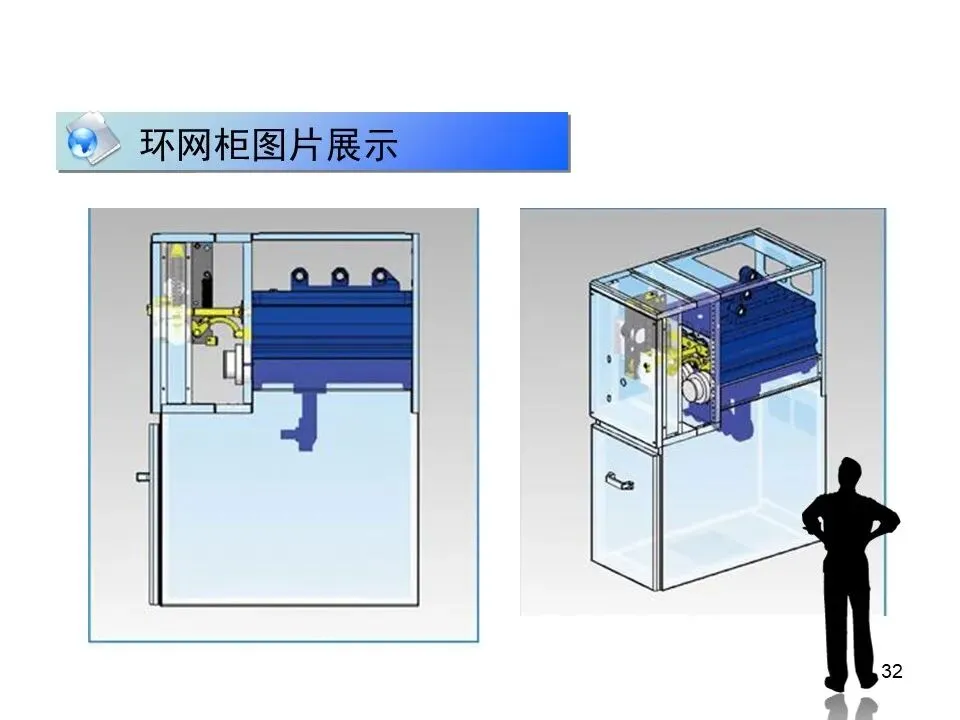

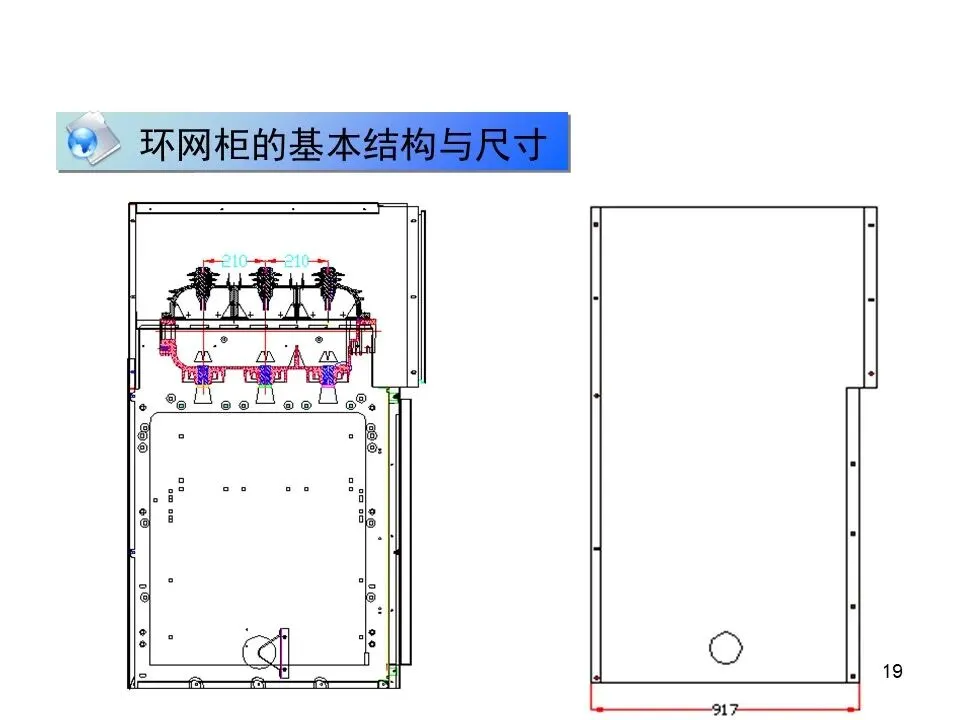

环网柜配电单元组成结构

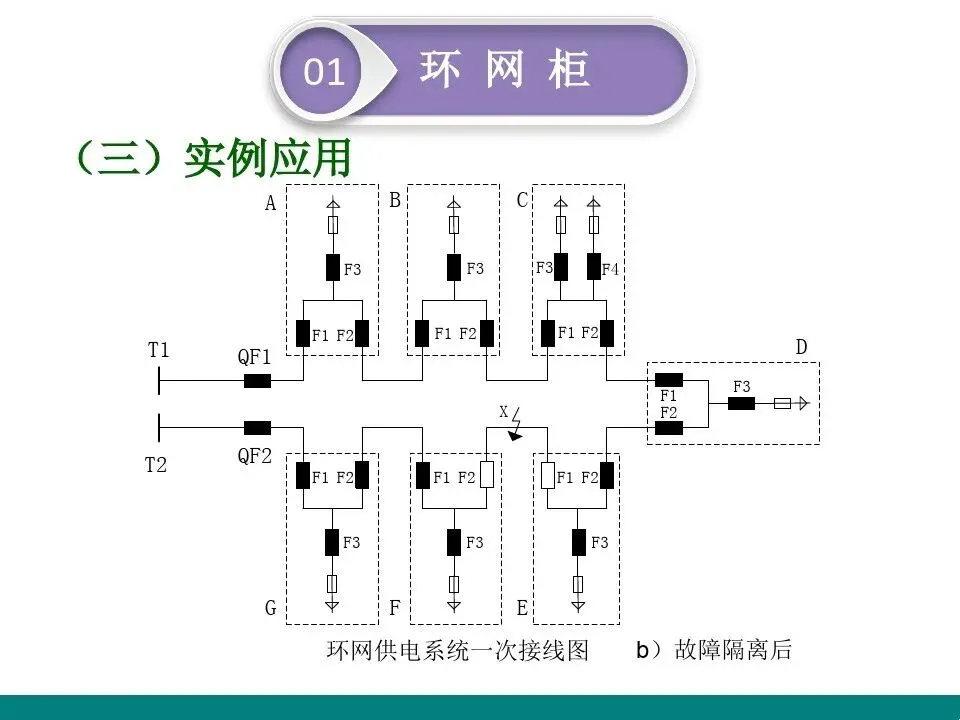

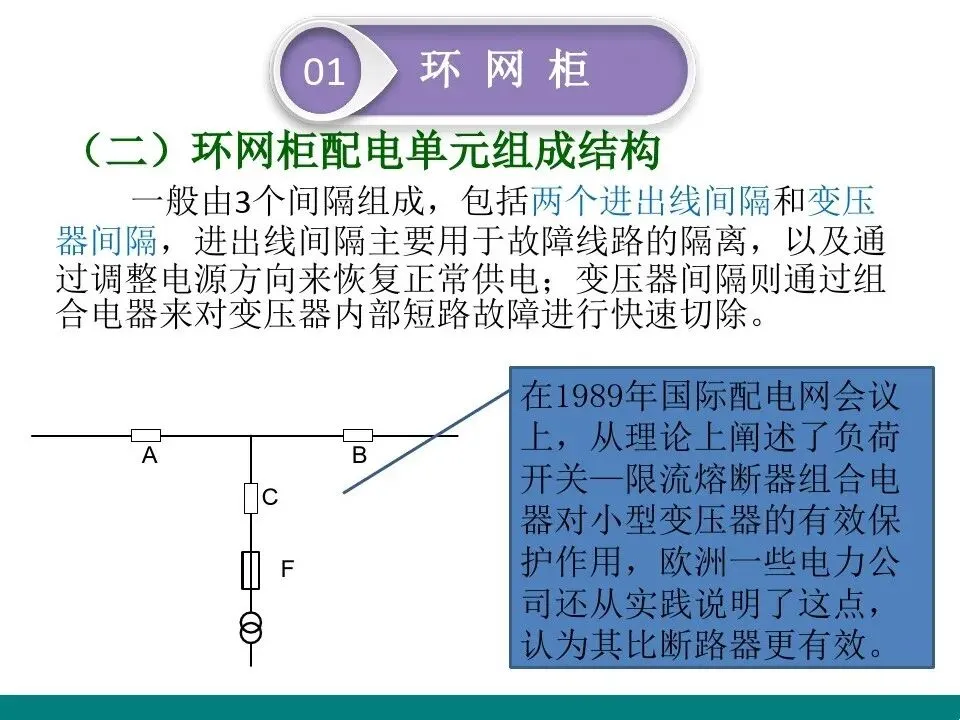

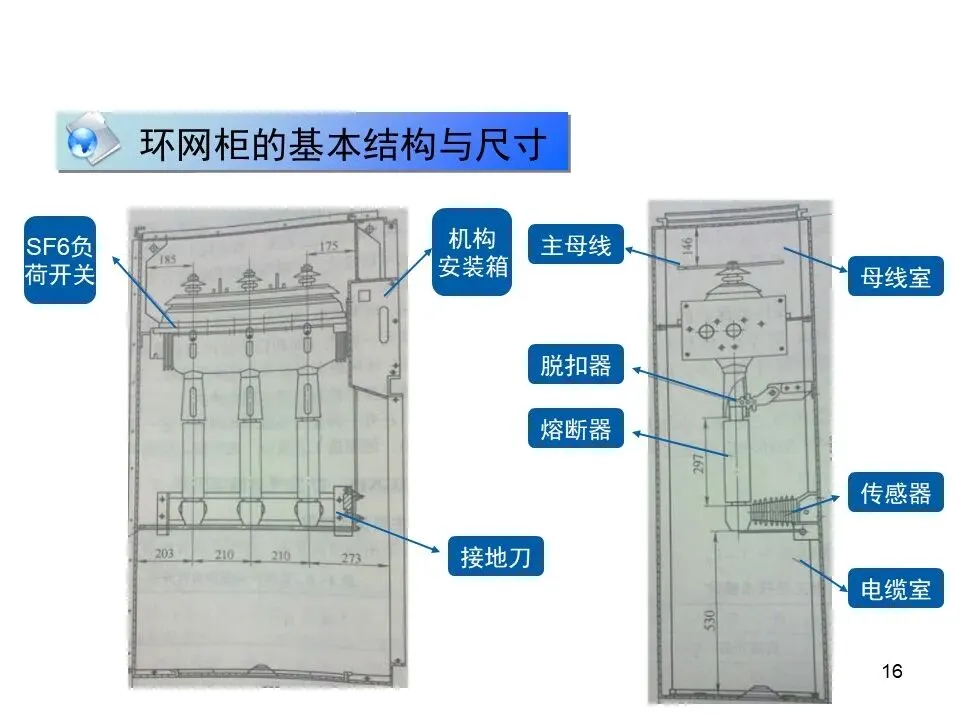

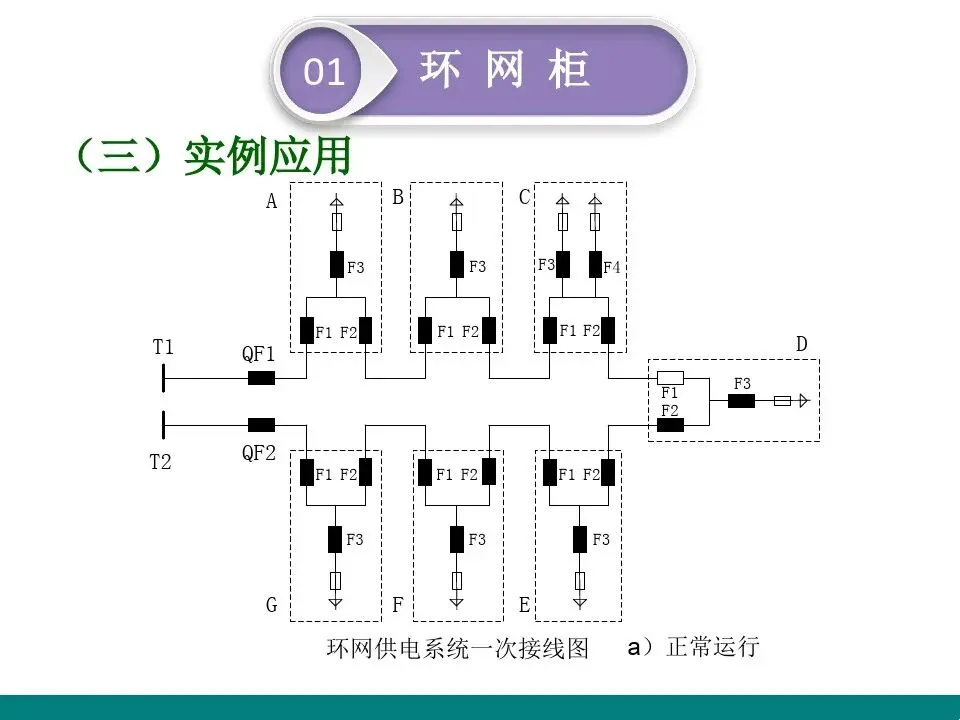

一般由3个间隔组成，包括两个进出线间隔和变压器间隔，进出线间隔主要用于故障线路的隔离，以及通过调整电源方向来恢复正常供电；变压器间隔则通过组合电器来对变压器内部短路故障进行快速切除。
环网柜与开闭所：
环网柜分为户内型和户外型，户内型可安装在室内，如变电站、10kV配电室；

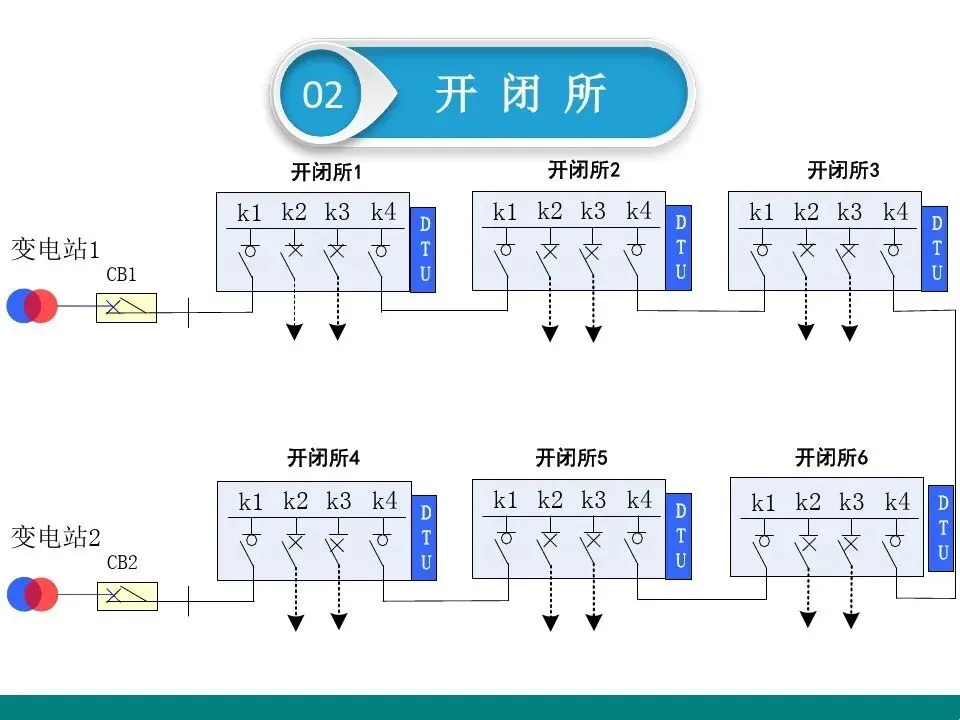

户内型环网柜集中组屏在一个开关站内，形成了开闭所：因此开闭所也可称为户外环网柜组。

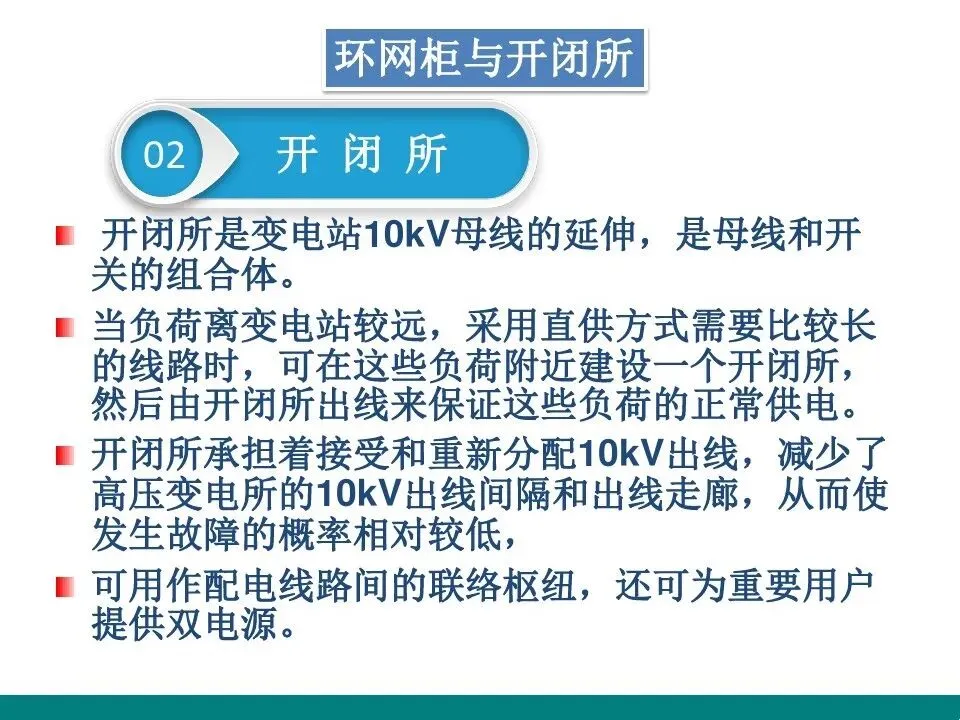

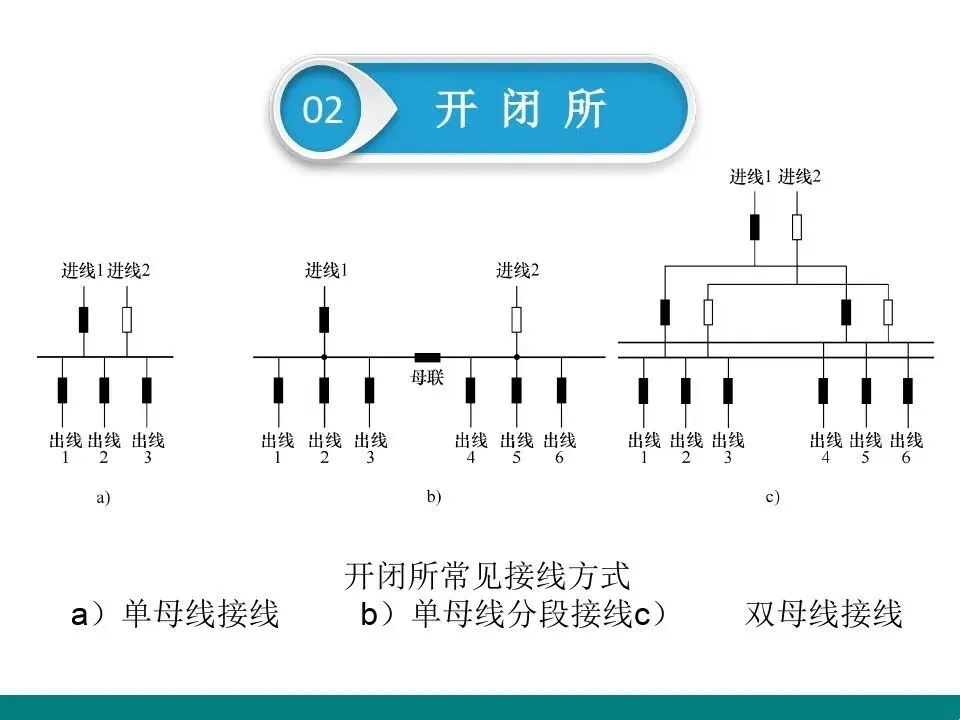

开闭所是变电站10kV母线的延伸，是母线和开关的组合体。
当负荷离变电站较远，采用直供方式需要比较长的线路时，可在这些负荷附近建设一个开闭所，然后由开闭所出线来保证这些负荷的正常供电。
开闭所承担着接受和重新分配10kV出线，减少了高压变电所的10kV出线间隔和出线走廊，从而使发生故障的概率相对较低，可用作配电线路间的联络枢纽，还可为重要用户提供双电源。

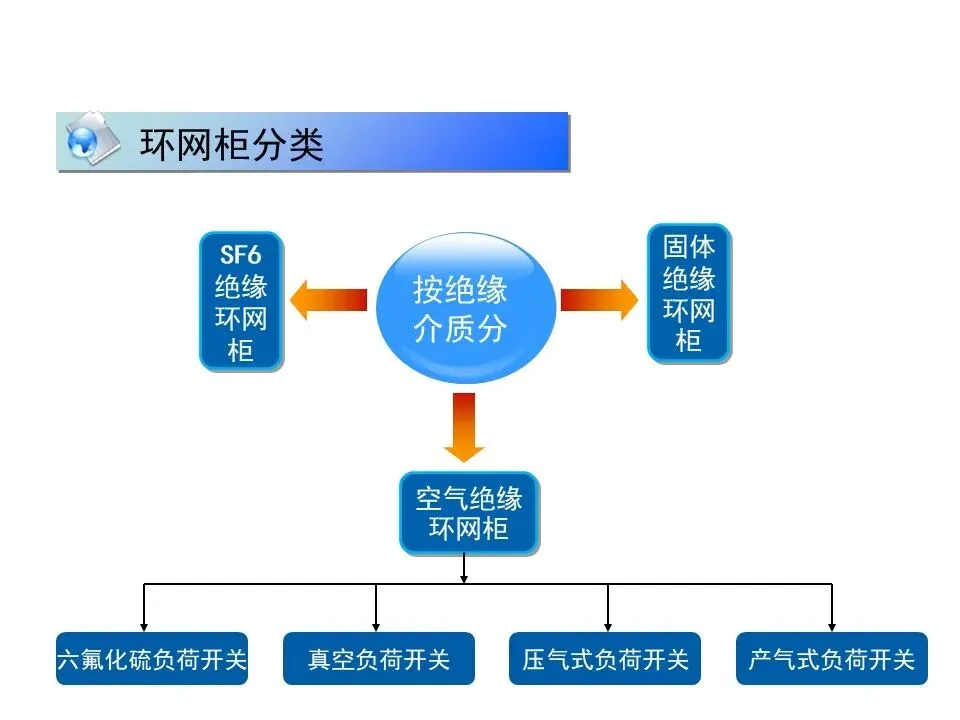

环网柜的定义

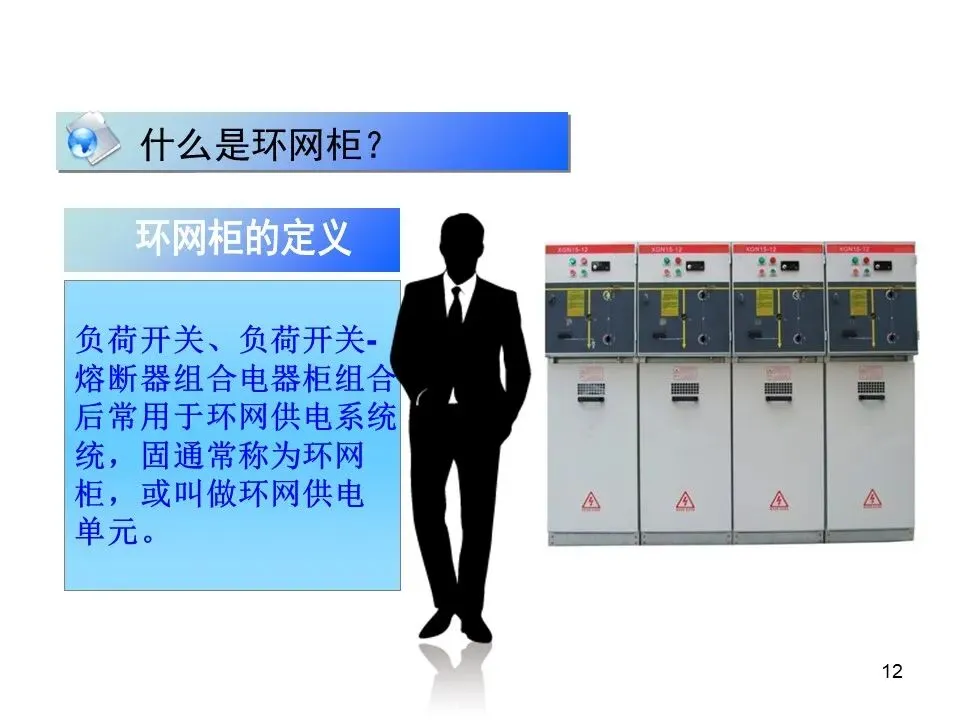

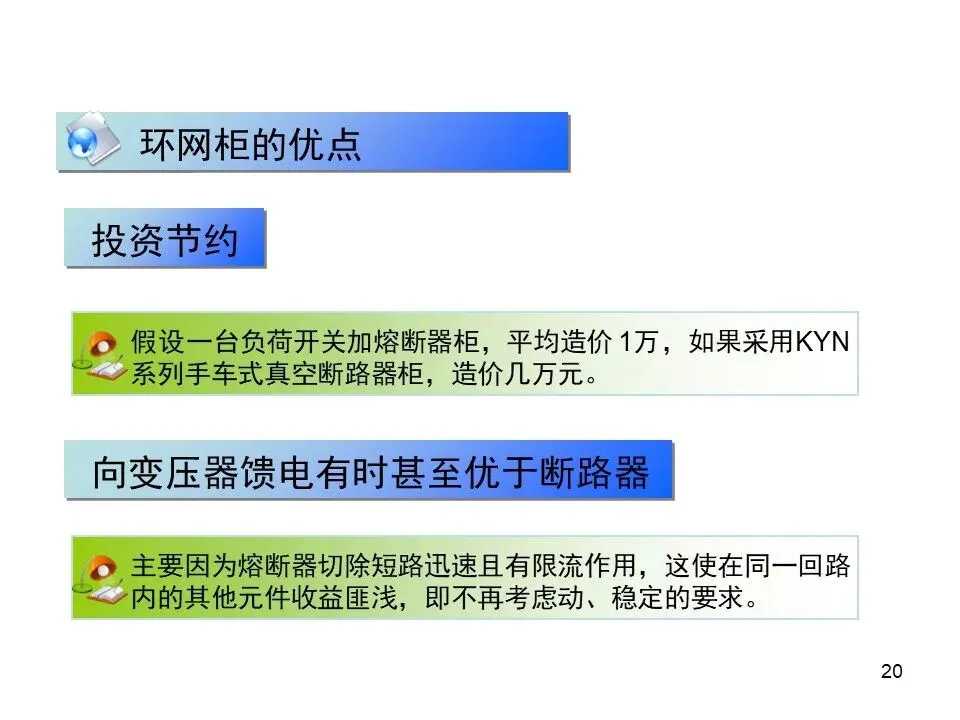

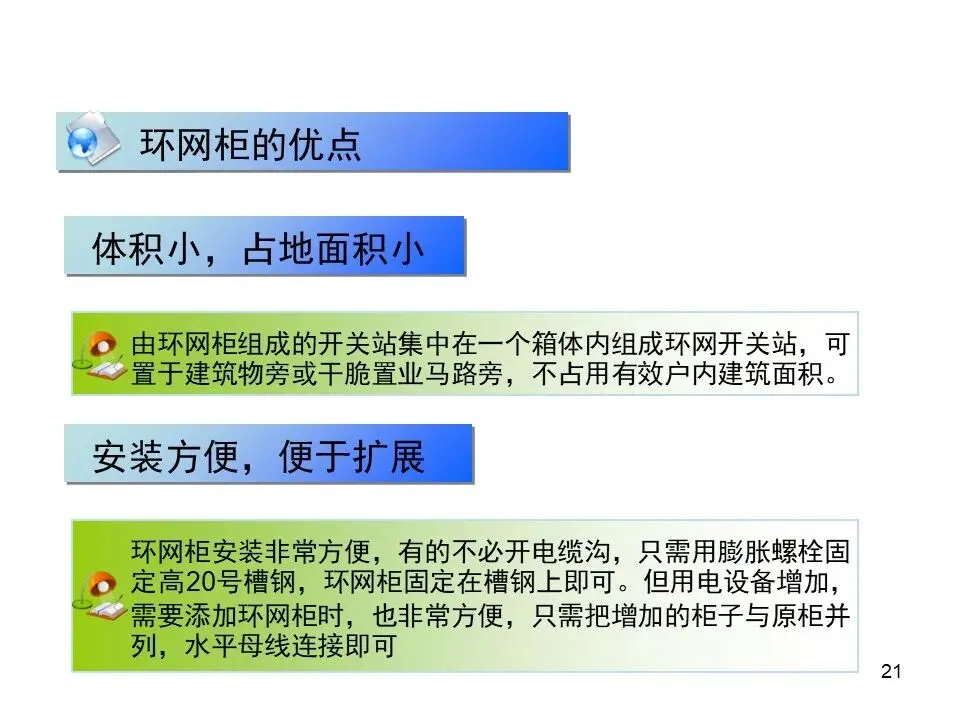

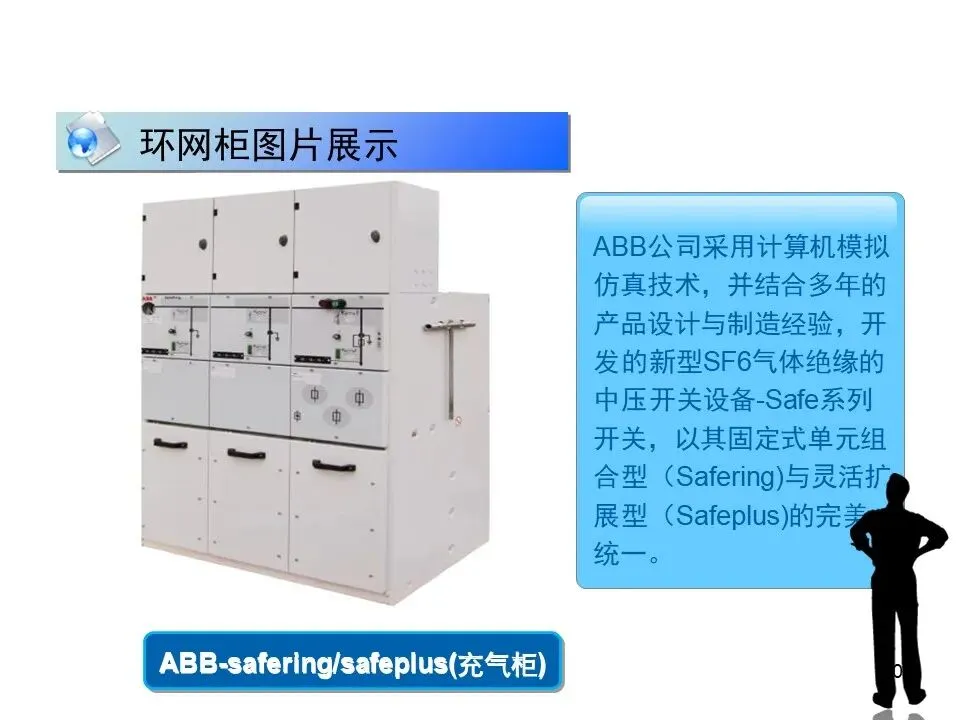

负荷开关、负荷开关-熔断器组合电器柜组合后常用于环网供电系统统，固通常称为环网柜，或叫做环网供电单元。

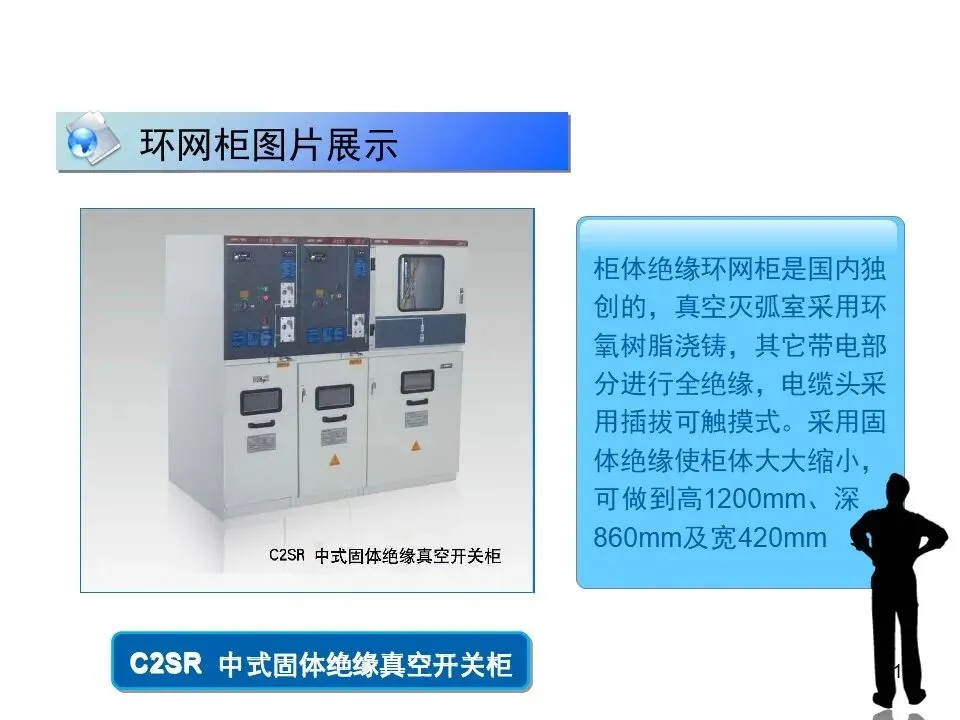

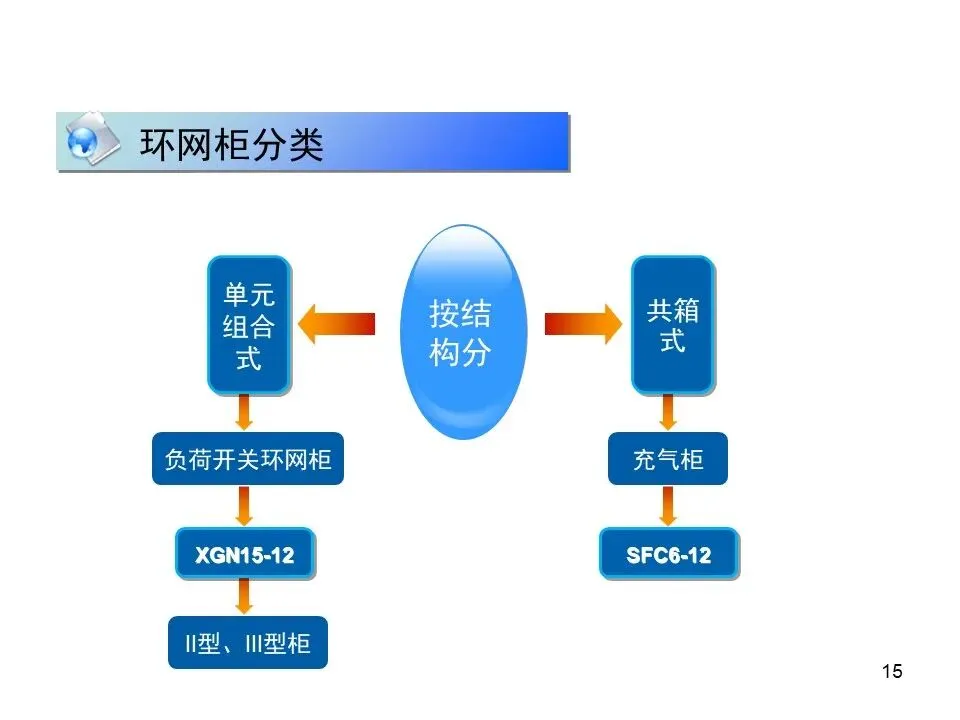

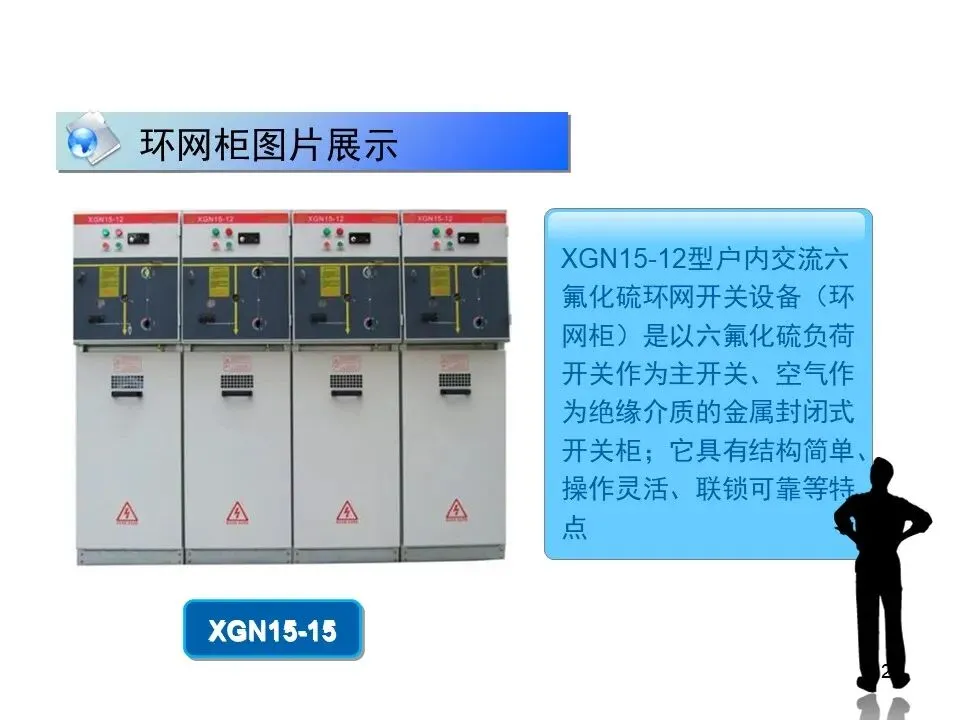

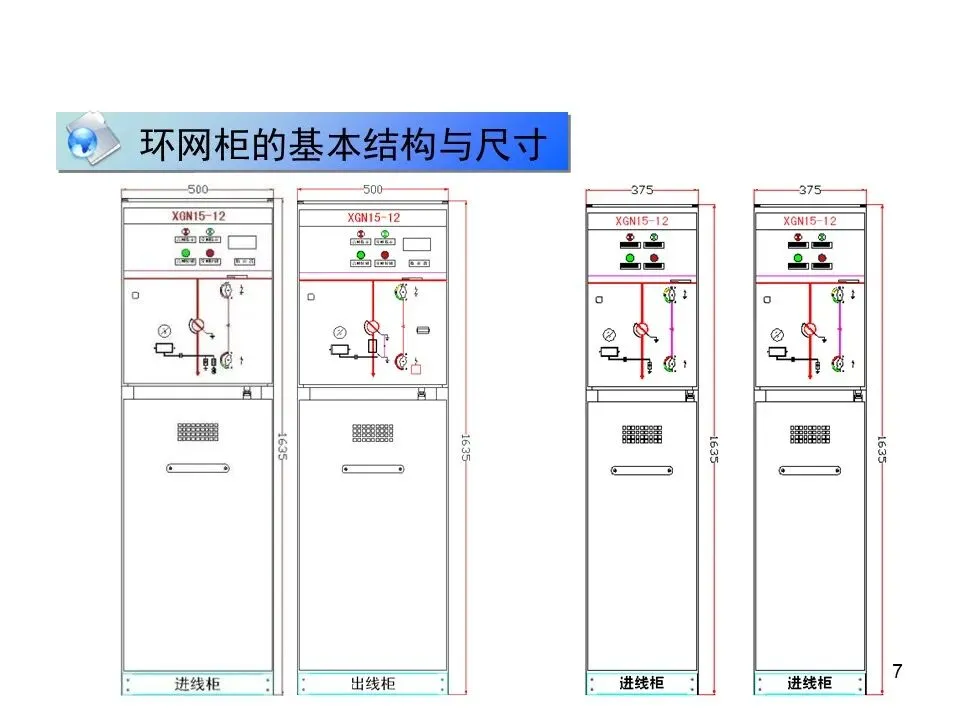

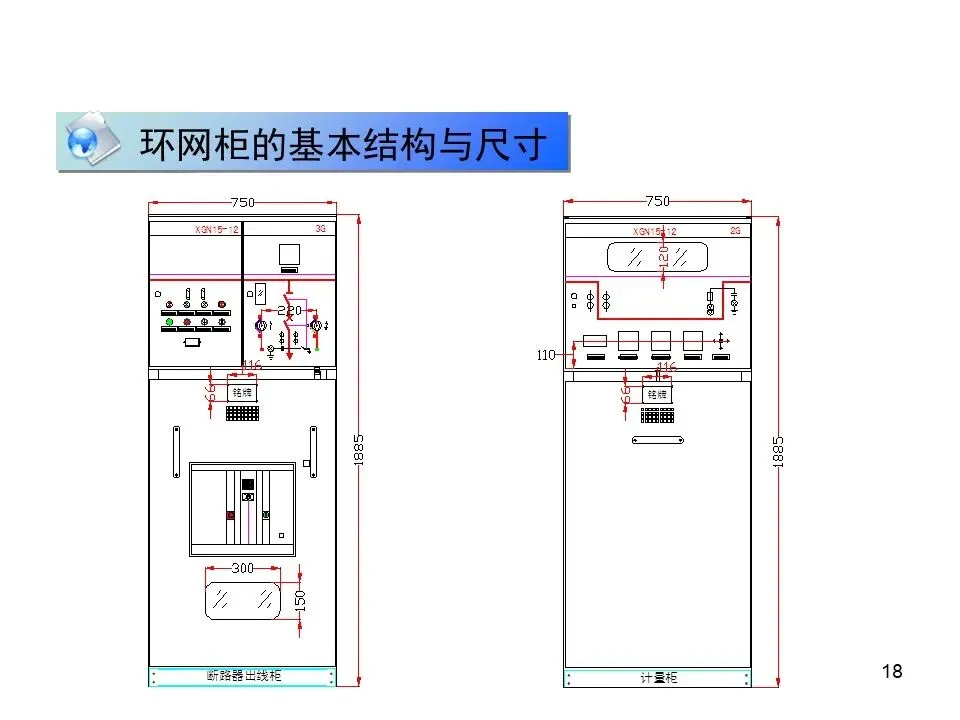

XGN15-12型户内交流六氟化硫环网开关设备（环网柜）是以六氟化硫负荷开关作为主开关、空气作为绝缘介质的金属封闭式开关柜；它具有结构简单、操作灵活、联锁可靠等特点

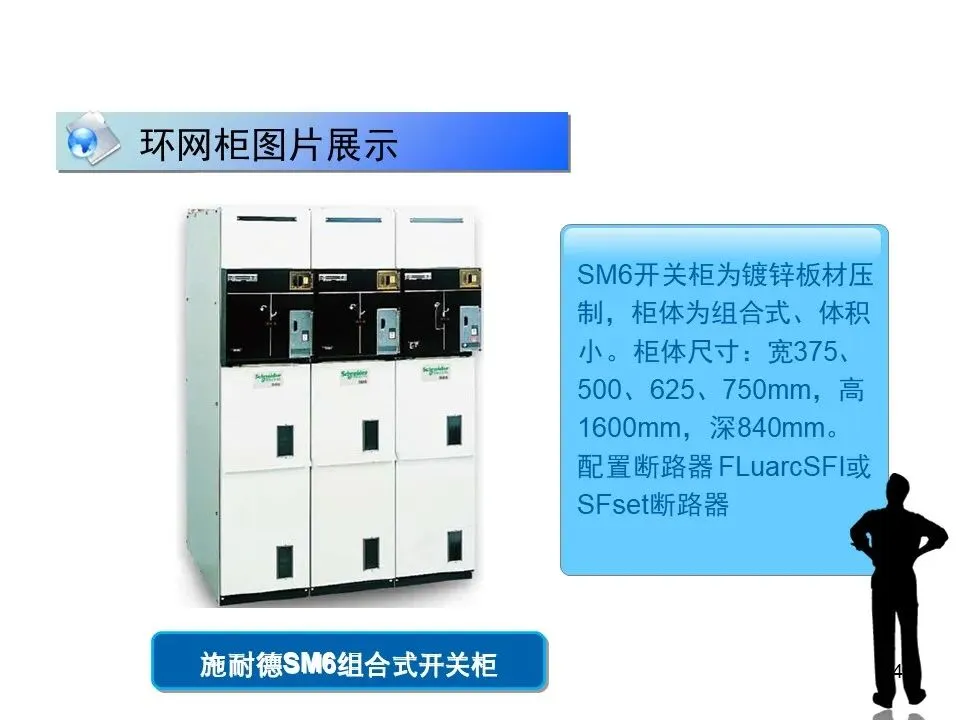

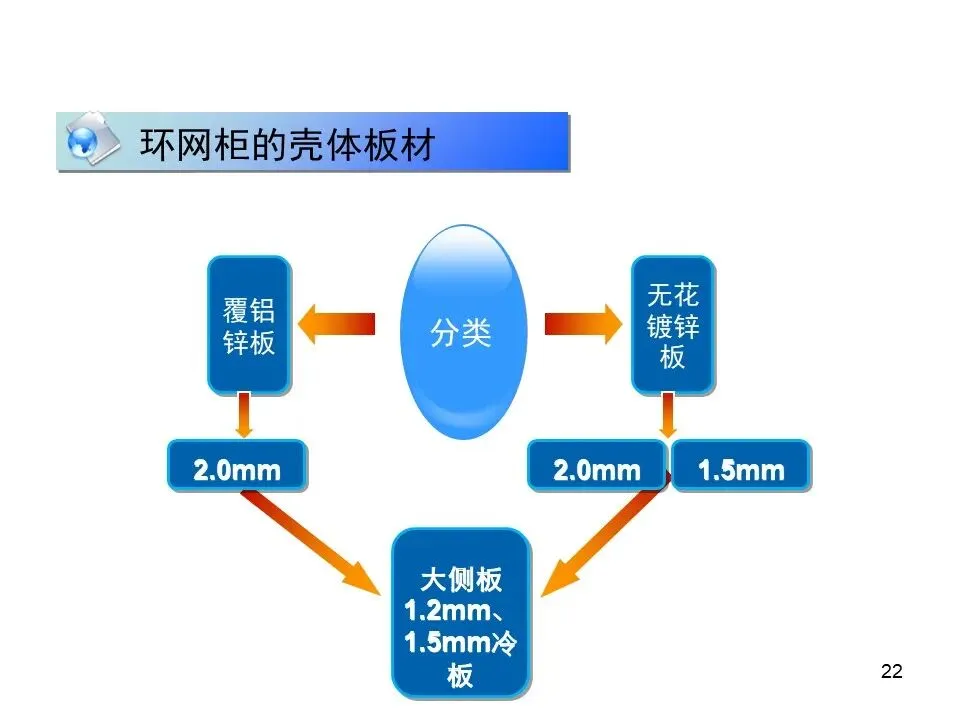

SM6开关柜为镀锌板材压制，柜体为组合式、体积小。柜体尺寸：宽375、500、625、750mm，高1600mm，深840mm。配置断路器 FLuarcSFI或SFset断路器

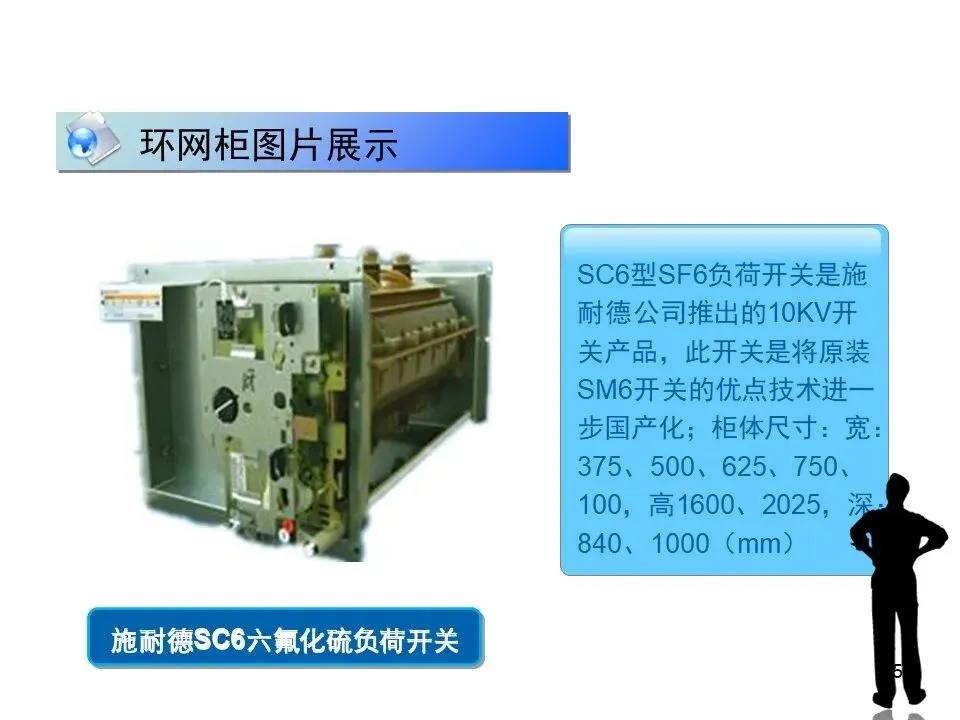

SC6型SF6负荷开关是施耐德公司推出的10KV开关产品，此开关是将原装SM6开关的优点技术进一步国产化；柜体尺寸：宽：375、500、625、750、100，高1600、2025，深：840、1000（mm）

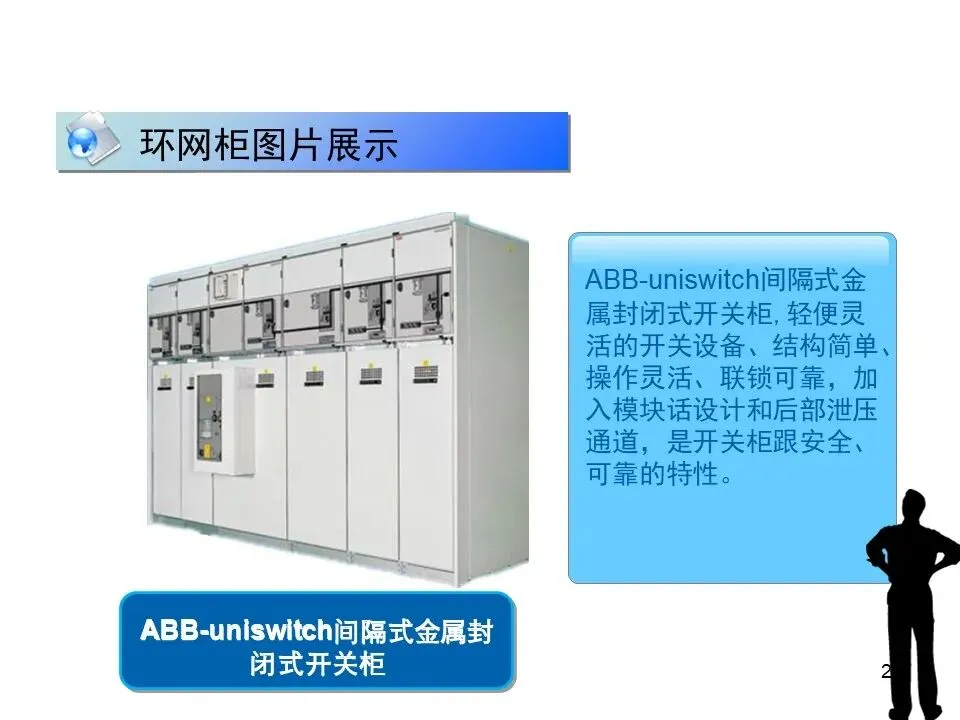

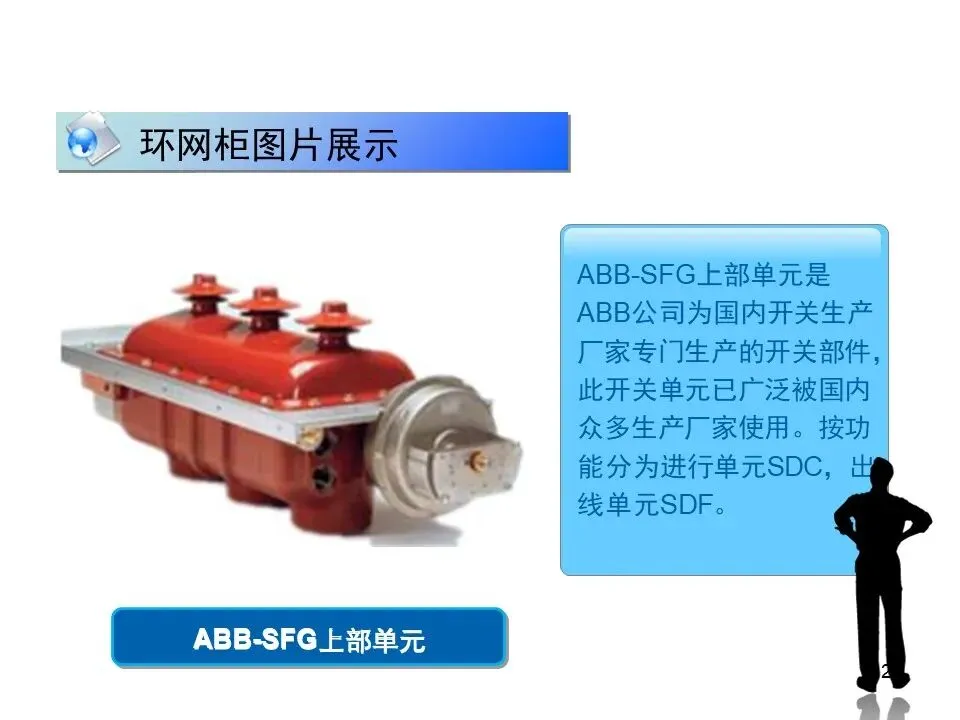

ABB-uniswitch间隔式金属封闭式开关柜,轻便灵活的开关设备、结构简单、操作灵活、联锁可靠，加入模块话设计和后部泄压通道，是开关柜跟安全、可靠的特性。

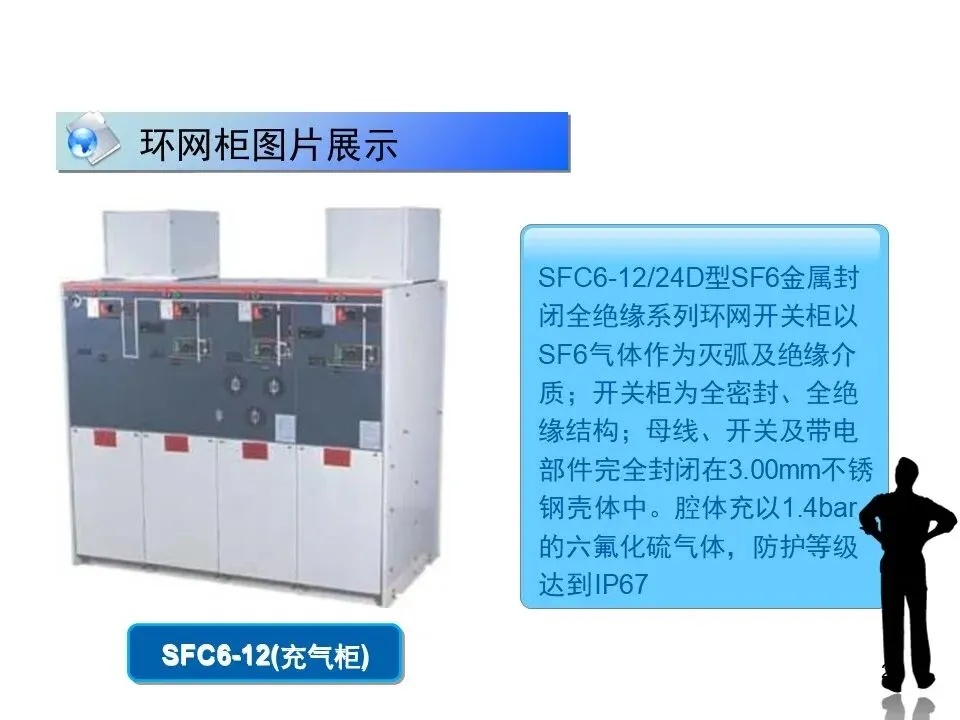

SFC6-12/24D型SF6金属封闭全绝缘系列环网开关柜以SF6气体作为灭弧及绝缘介质；开关柜为全密封、全绝缘结构；母线、开关及带电部件完全封闭在3.00mm不锈钢壳体中。腔体充以1.4bar的六氟化硫气体，防护等级达到IP67

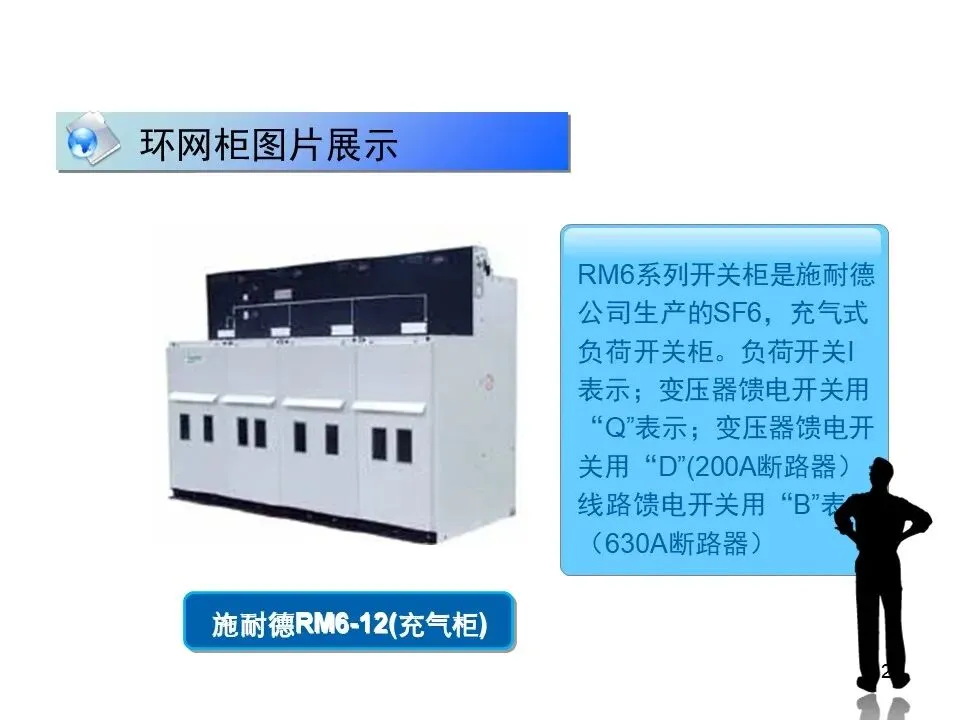

RM6系列开关柜是施耐德公司生产的SF6，充气式负荷开关柜。负荷开关I表示；变压器馈电开关用“Q”表示；变压器馈电开关用“D”(200A断路器）；线路馈电开关用“B”表示（630A断路器）
