🔧 一、电涡流传感器系统原理与组成

⚡ 电涡流工作原理

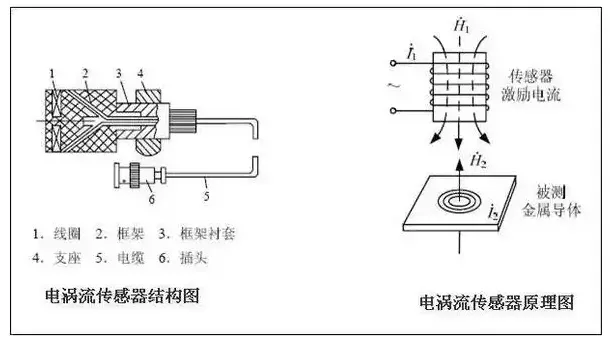

探头线圈通过高频电流产生交变磁场，接近金属表面时形成电涡流。该电涡流产生的磁场方向与原线圈磁场相反，改变线圈的感抗。感抗随探头端面与金属表面的间隙变化而变化，从而精确测量位移、振动等参数。

📡 信号类型区分

✅ 轴振动 —— 前置器输出的交流电压分量（动态间隙变化）✅ 轴向位移 —— 前置器输出的直流电压分量（静态间隙）✅ 前置器同时输出交直流叠加信号，监视器分别处理。

🔹 变化很快的直流信号反应了轴向位置动态偏移。

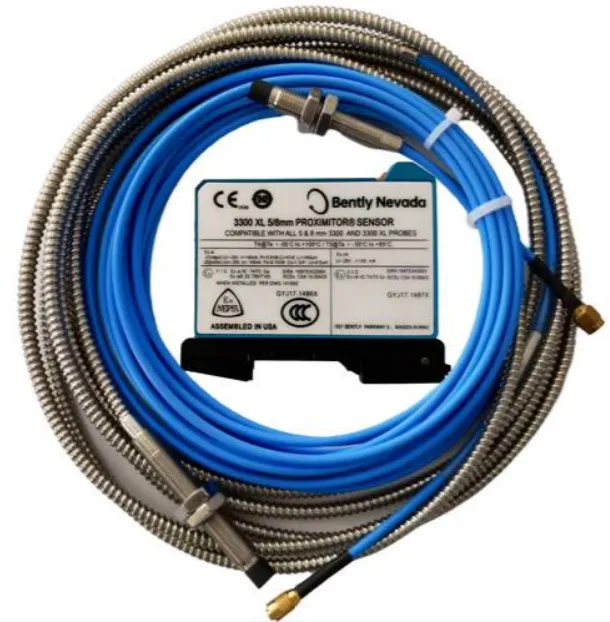

📏 系统组成 & 传输距离

探头+延伸电缆+前置器+监视器(I/O模块)➤ 前置器与板卡（监视器）之间敷设电缆最长距离为 305 米。➤ 延伸电缆与探头同轴连接，前置器输出经长线传输至监测机柜。

📦 二、关键部件型号命名规则（3300系列）

⚠️ 选型铁律： 探头总长度(米) + 延伸电缆总长度(米) = 前置器系统长度(5米或9米) ，三者必须配套，系统方可正常工作。

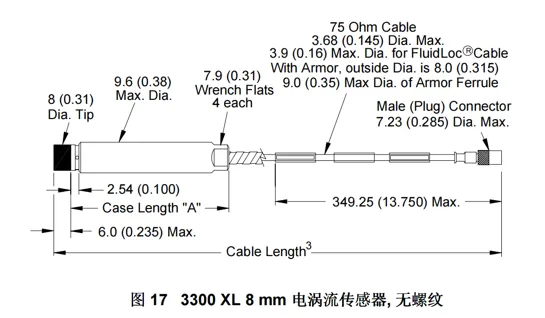

🔍 8mm / 11mm 探头型号：330XXX-AXX-BXX-CXX-DXX-EXX

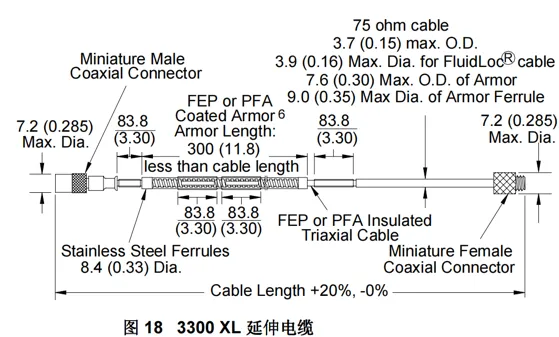

🔌 延伸电缆型号：330XXX-AXXX-BXX-CXX

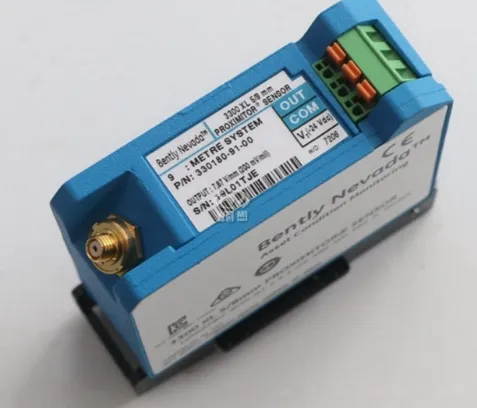

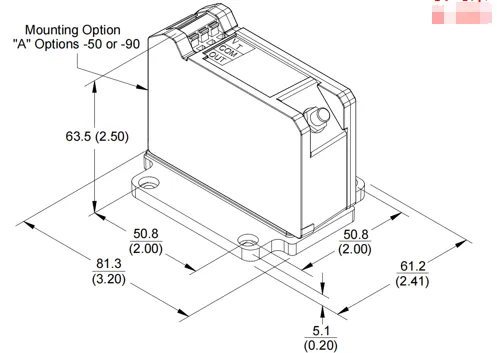

⚙️ 前置器型号：330X80-AXX-BXX

💡 前置器系统长度只有 5米 和 9米 两种，必须匹配探头+延伸电缆的总长度。

📐 三、系统长度匹配黄金法则

🔗 探头总长(E项) + 延伸电缆总长(C项) = 前置器系统长度(A项)

✔ 确保探头型号中的总长度(米) + 延伸电缆长度(米) 等于前置器的系统长度 (5 或 9)。✔ 例如：探头总长度为1米，延伸电缆必须选择4米或8米，前置器对应选5米或9米系统。✔ 若探头总长2米，则应搭配3米延伸电缆(非标情况需核实供货)但标准组合常为1+4=5、1+8=9、2+3? 推荐用标准9米系统采用2+7? 实际按产品选型表为准，本特利标准系统长度为5米和9米，组件需严格遵守。

📢 特别注意：探头长度(C项壳体长度≠总长)，总长由E项决定，选型时核对E项数值（单位米），匹配延伸电缆代号中的长度(如040=4.0米)，二者之和等于5或9。

🛠️ 四、本特利3500 信号故障诊断方法（标准化排查）

以下四步法快速定位传感器回路故障：供电异常、接线故障、探头/电缆损坏。

步骤 1：监视器 I/O 模块供电检测

测量监视器 I/O 模块的 PWR 与 COM 端子之间的传感器供电电压 -VT 。正常值应为 -23.7 ± 0.5 VDC。

• ✅ 电压正常 → 进入步骤2。
• ❌ 电压超出范围 → 故障可能在监视器或I/O模块内部(-VT调节器)。拆除PWR端子信号线，替换兼容部件测试。

步骤 2：前置器端子电压验证

测量前置器上端子之间的电压，前置器电源电压 -VT 应为 -23.7 ± 0.5 VDC。

• ✅ 若电压正常 → 进入步骤3。
• ❌ 电压异常 → 断开电涡流传感器的 VT 线，测量线端电压。若仍异常则为现场接线故障；若恢复正常则用兼容备件替换电涡流传感器。

步骤 3：直流间隙电压 (OK范围) 测量

断开前置器 OUT 端子信号线，测量 COM 与 OUT 之间的直流间隙电压。该值应在电涡流传感器的 OK电压范围内 (典型值：-2V 至 -18V，视探头线性中点而定，参考具体传感器手册)。

• ✅ 电压在OK范围内 → 重新连接OUT，进入步骤4。
• ❌ 超出范围 → 断开 I/O 模块上 SIG/A 端子线，测量 COM 与 SIG/A 电压。若仍异常则更换现场电缆；若正常则重新连接SIG/A，替换监视器模块。

步骤 4：探头与延伸电缆电阻测试（关键物理检查）

重新连接前置器OUT端子，移除前置器侧同轴延伸电缆接头，确保同轴插座和插头清洁。📏 测量延伸电缆外导体和内导体之间的电阻，正常阻值应在 7 ~ 11 欧姆之间 (取决于传感器系统电气长度)。

• ✅ 电阻正常 → 探头和延伸电缆无故障。
• ❌ 电阻超出限值 → 断开探头与延长电缆之间的同轴插头，分别测量探头本体电阻。若探头电阻超差则更换探头，否则更换延伸电缆。

💡 清洁接头及重新紧固通常可排除接触不良导致的阻值异常。

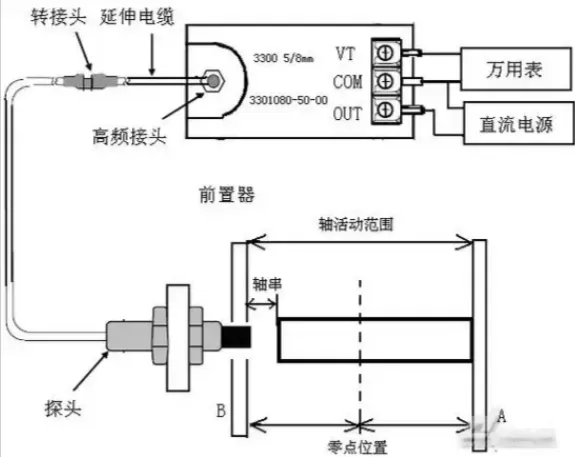

同轴电缆电阻测量接线示意 / 万用表测量内外导体

✅ 诊断总结：严格按照“监视器供电 → 前置器供电 → 间隙电压 → 回路电阻”顺序，可定位90%以上传感器回路故障。

📌 五、安装与使用关键点

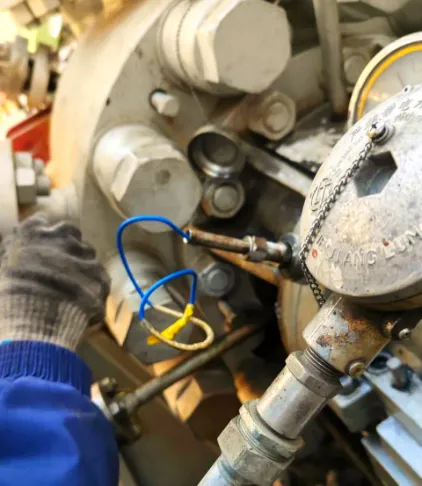

⚡ 探头/前置器安装规范

• 探头安装间隙电压必须调至线性中点（通常-10V左右）。
• 延伸电缆接头需做防水、防油处理，保持清洁。
• 前置器至监视器最大距离305米，超过需使用信号增强器。

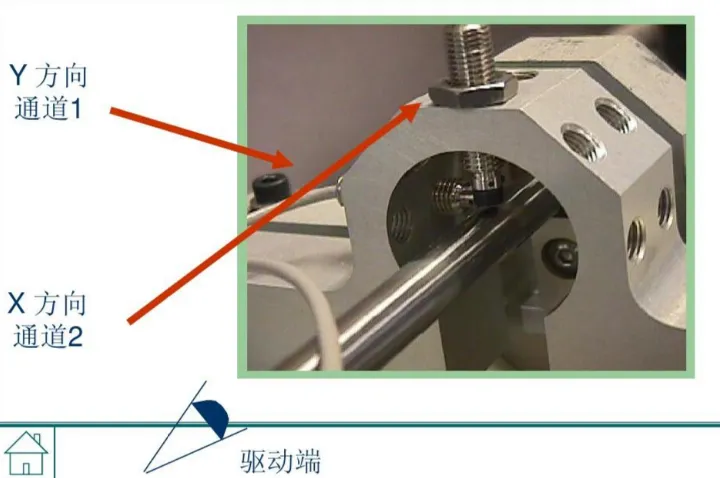

📈 轴振动 vs 轴向位移

振动监测：前置器输出交流分量（峰峰值对应振动幅值）。位移监测：直流间隙电压变化对应轴向位置变动，用于推力轴承监测。

⚠️ 常见故障预警

▪ 供电异常：检查监视器/前置器供电模块▪ 间隙电压漂移：探头松动、电缆破损▪ 电阻值超标：同轴电缆挤压断裂或腐蚀▪ 系统长度不匹配导致线性误差大

📋 六、选型辅助表 & 长度组合示例

🔖 重要提示： 探头总长度(EXX) + 延伸电缆总长度(CXX) = 5米或9米，请严格依照本特利官方选型手册确认延伸电缆长度代码，避免错误搭配导致系统非线性误差超限。

❓ 常见问题快答

🔹 如何判断前置器损坏？

测量OUT端子直流电压是否随间隙线性变化；若无输出且供电正常，电阻测量无异常则可能前置器故障。

🔹 OK电压范围具体数值？

本特利3300系列8mm探头通常线性范围为-2V ~ -18V（对应间隙0.25~2.3mm），OK电压中点约为-10V。具体查阅传感器数据表。

🔹 探头/电缆电阻异常如何处理？

先清洁接头，分段测量；电阻值若>11Ω可能存在断股或接触不良，<7Ω可能存在短路，及时更换损坏部件。
