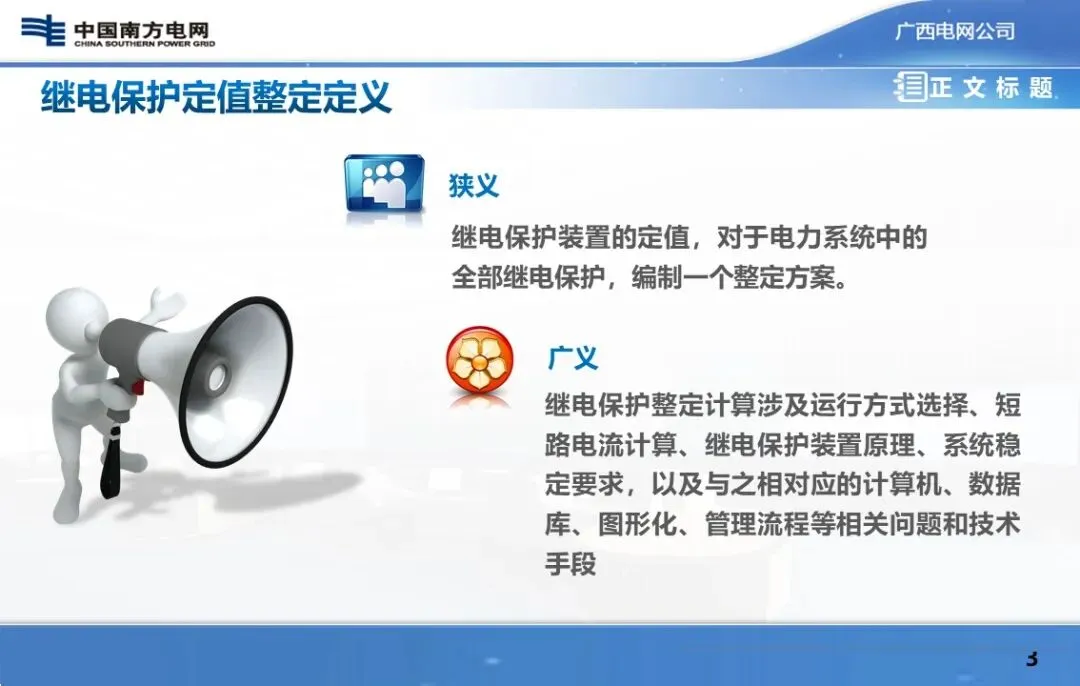

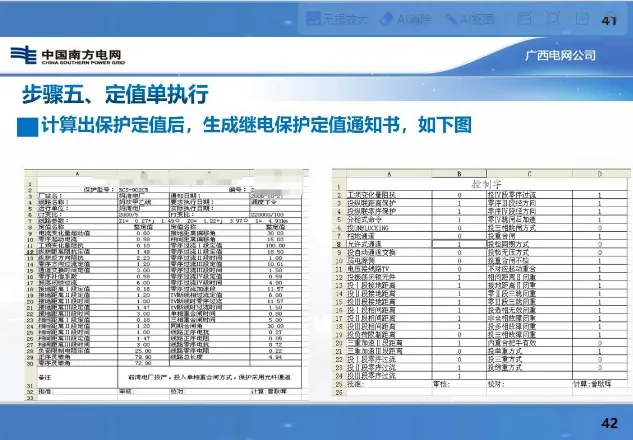

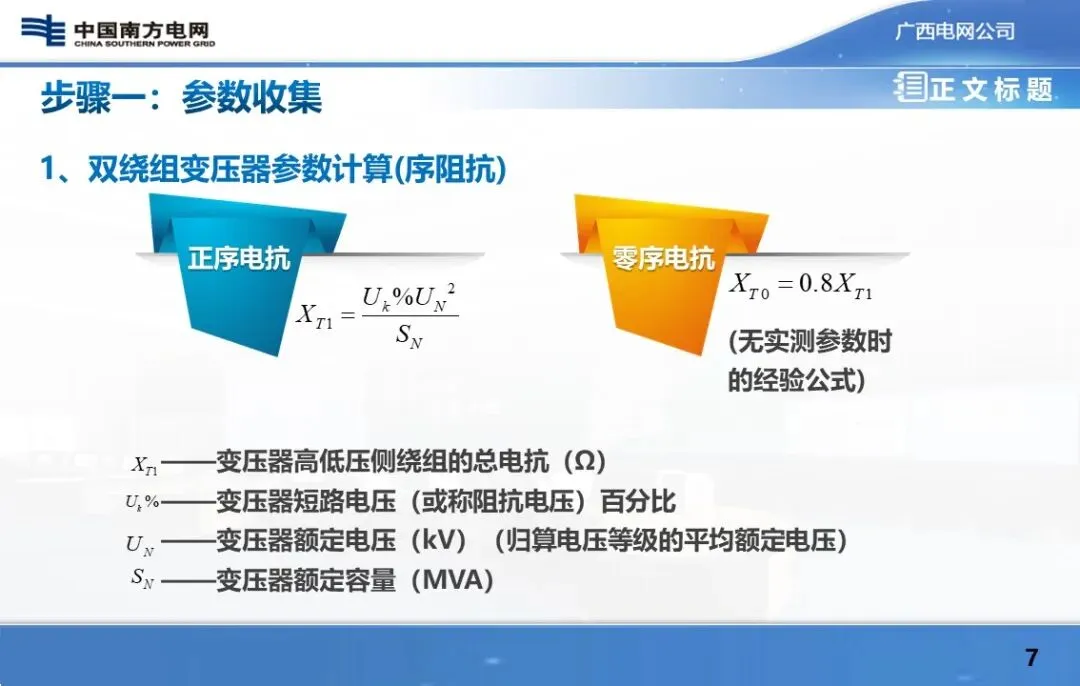

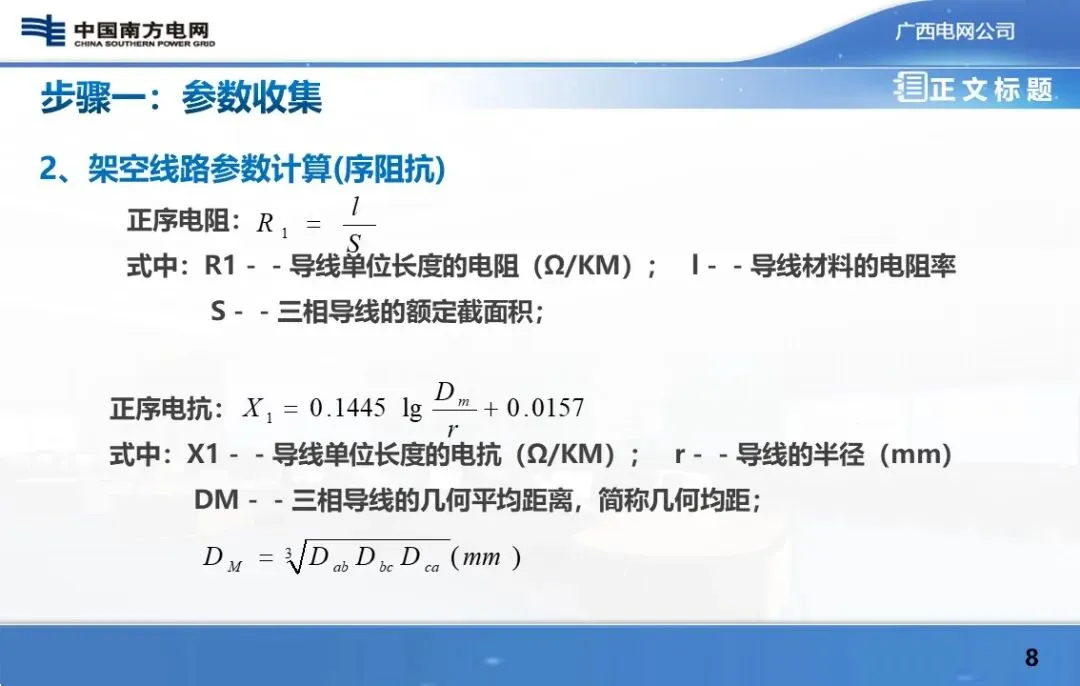

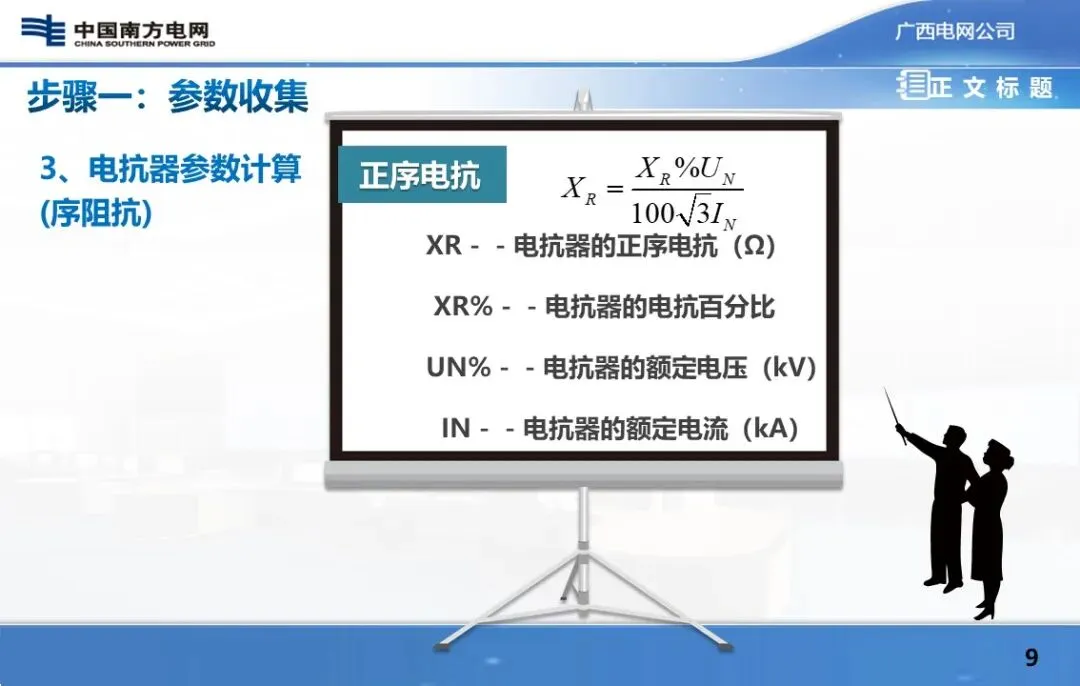

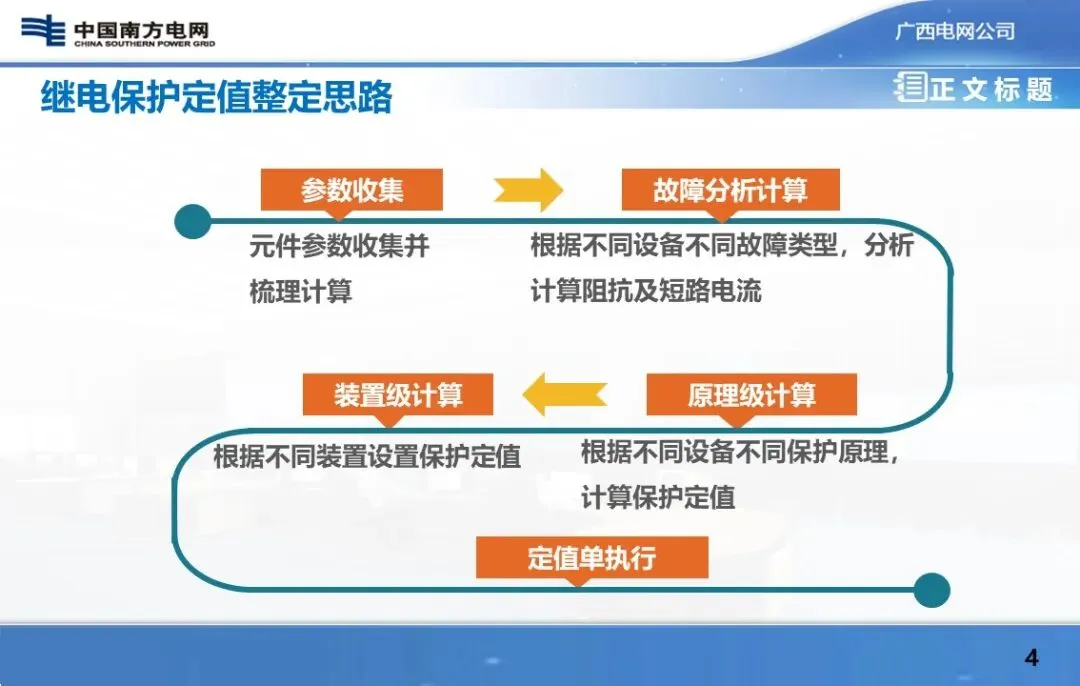

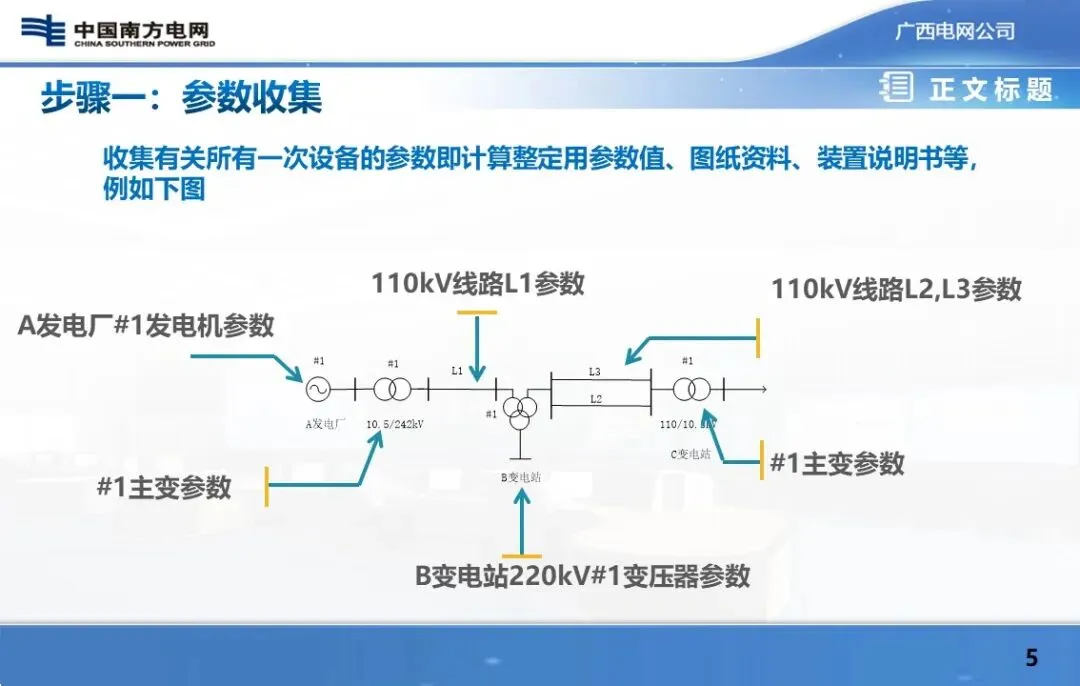

继电保护装置的定值，对于电力系统中的全部继电保护，编制一个整定方案。

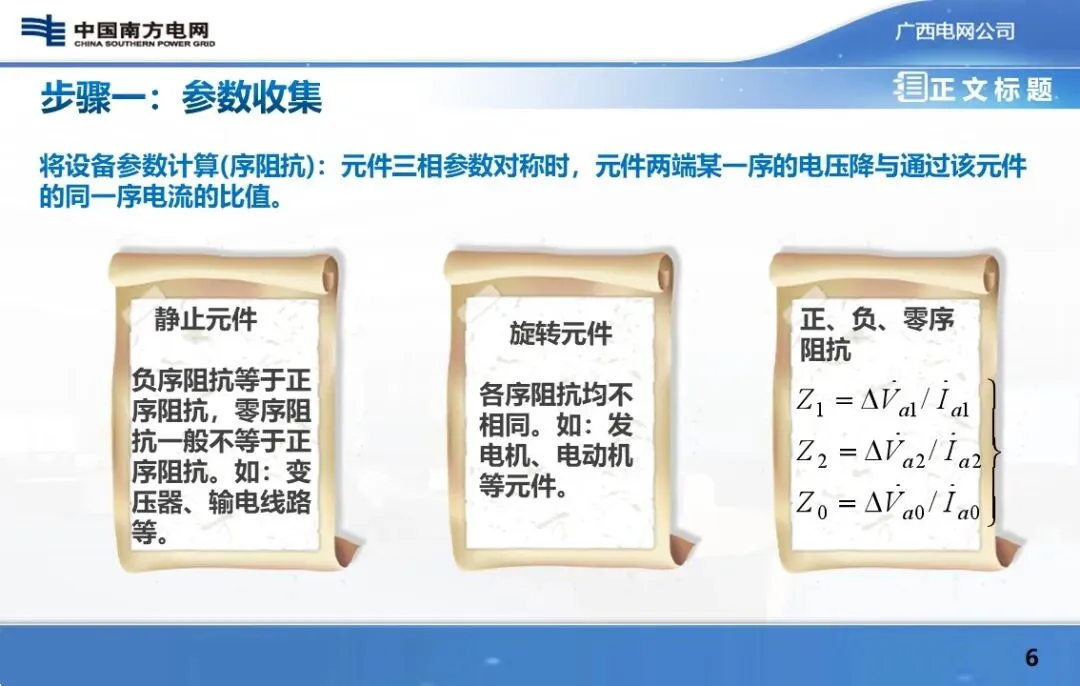

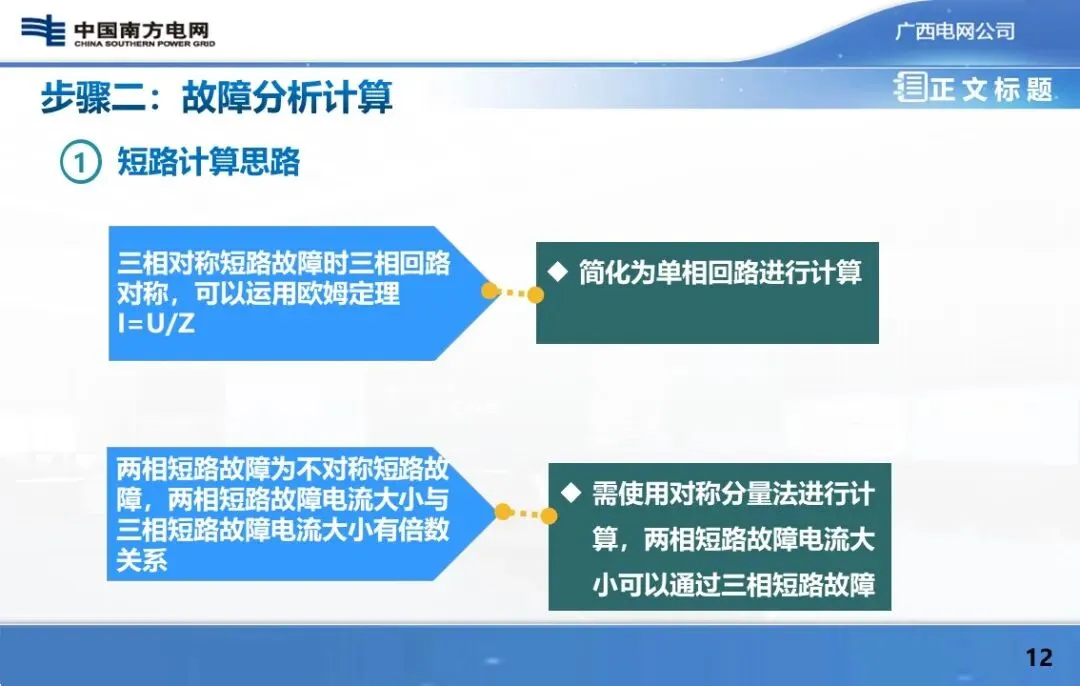

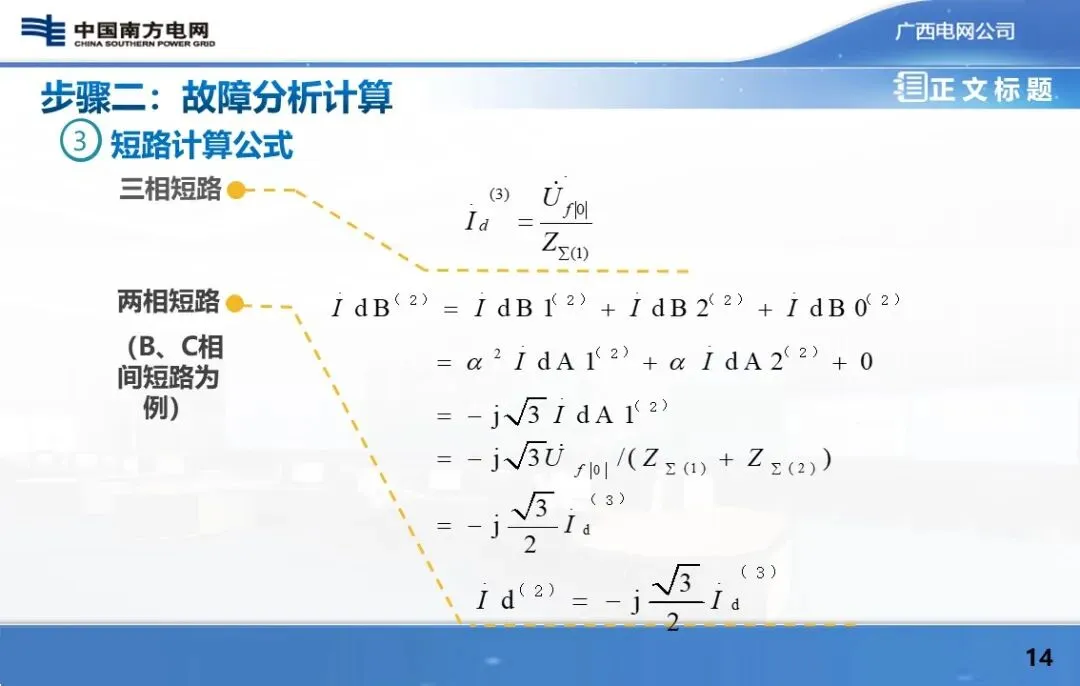

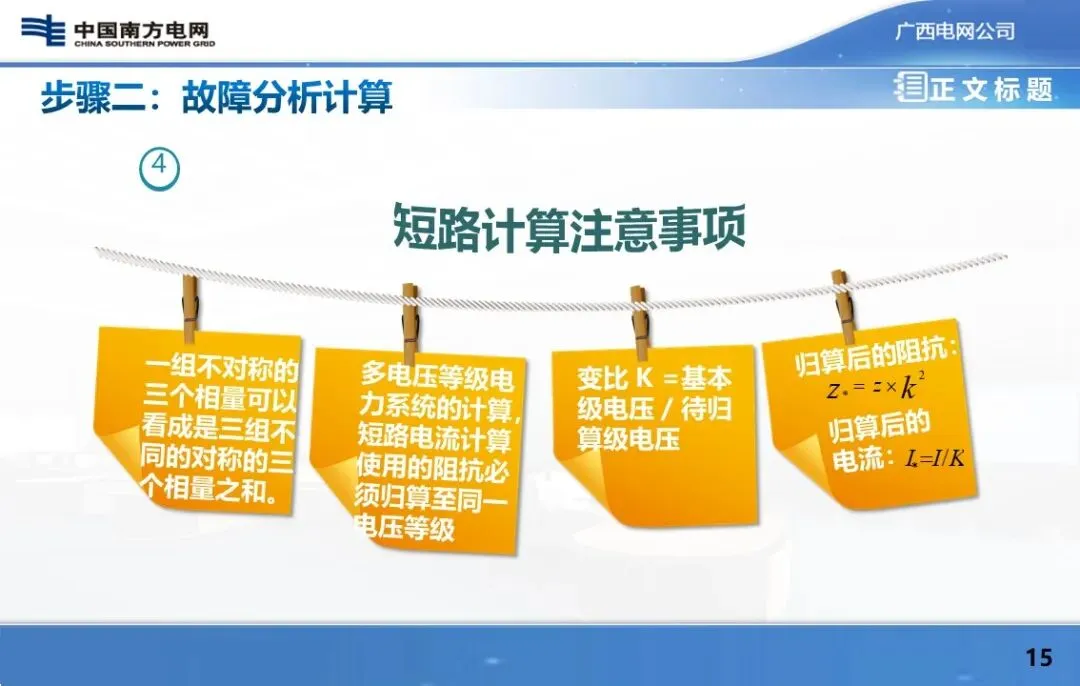

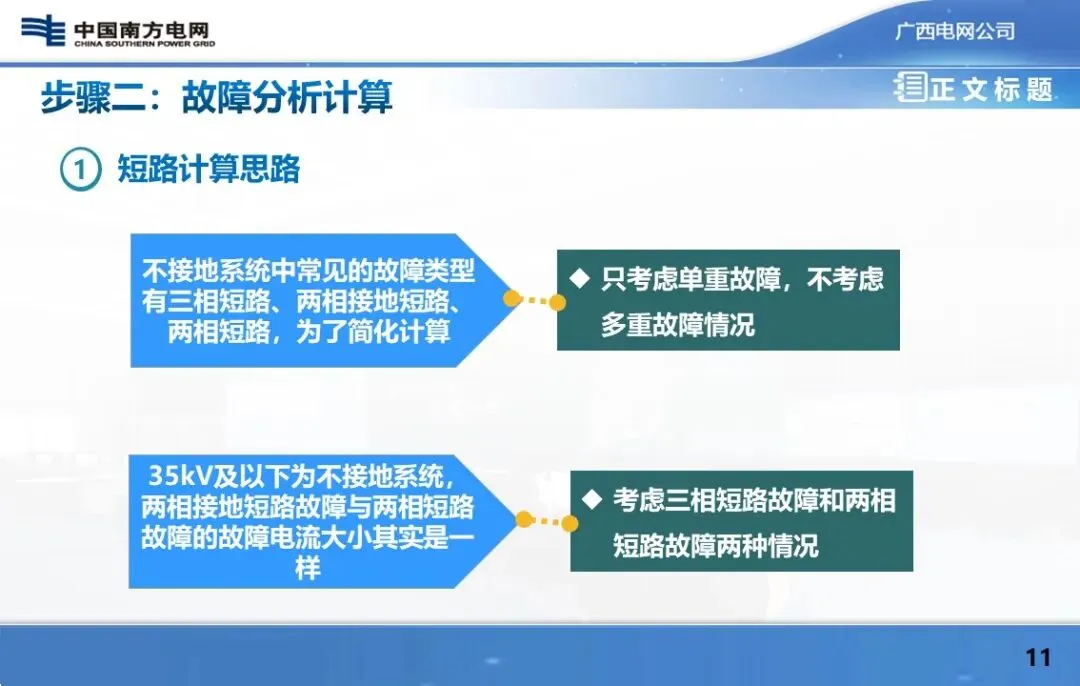

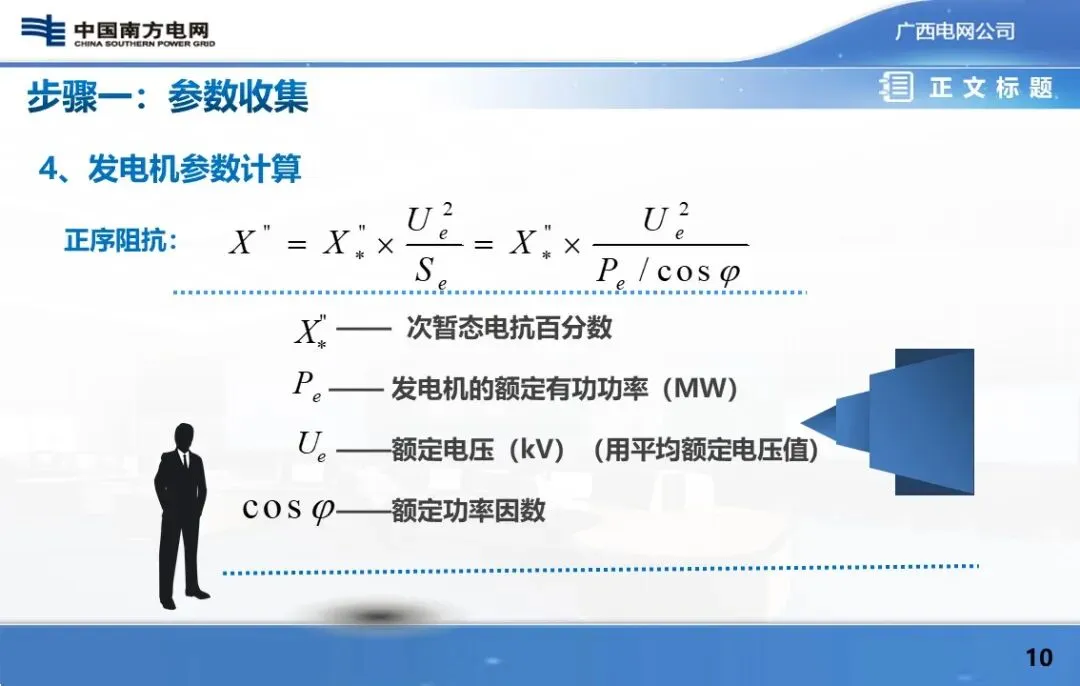

继电保护整定计算涉及运行方式选择、短路电流计算、继电保护装置原理、系统稳定要求，以及与之相对应的计算机、数据库、图形化、管理流程等相关问题和技术手段

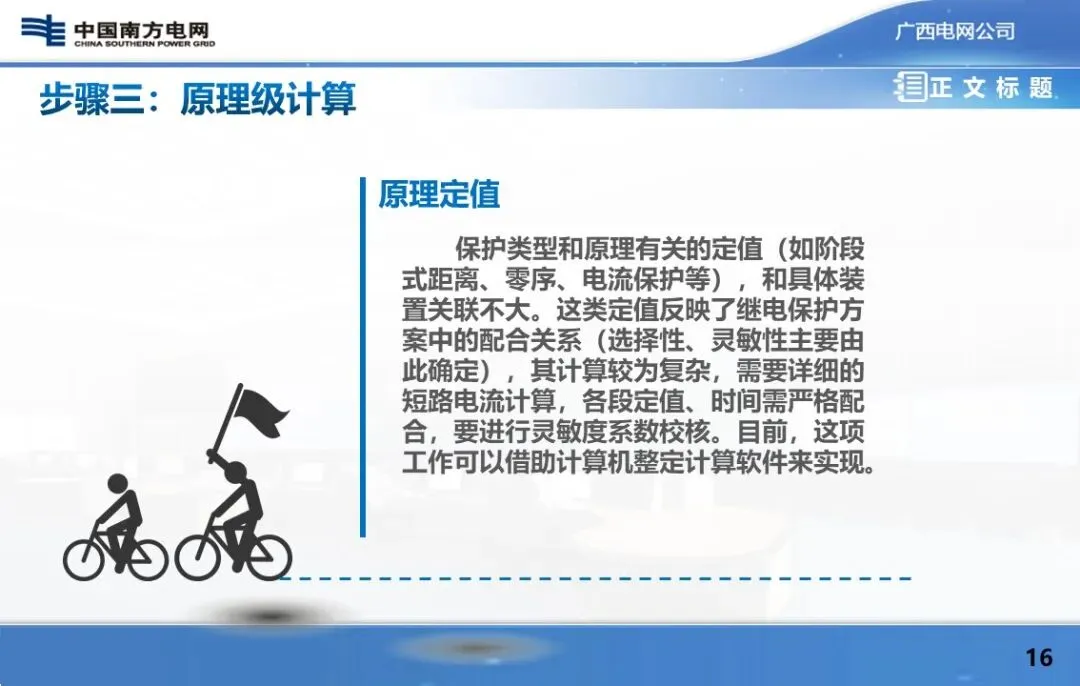

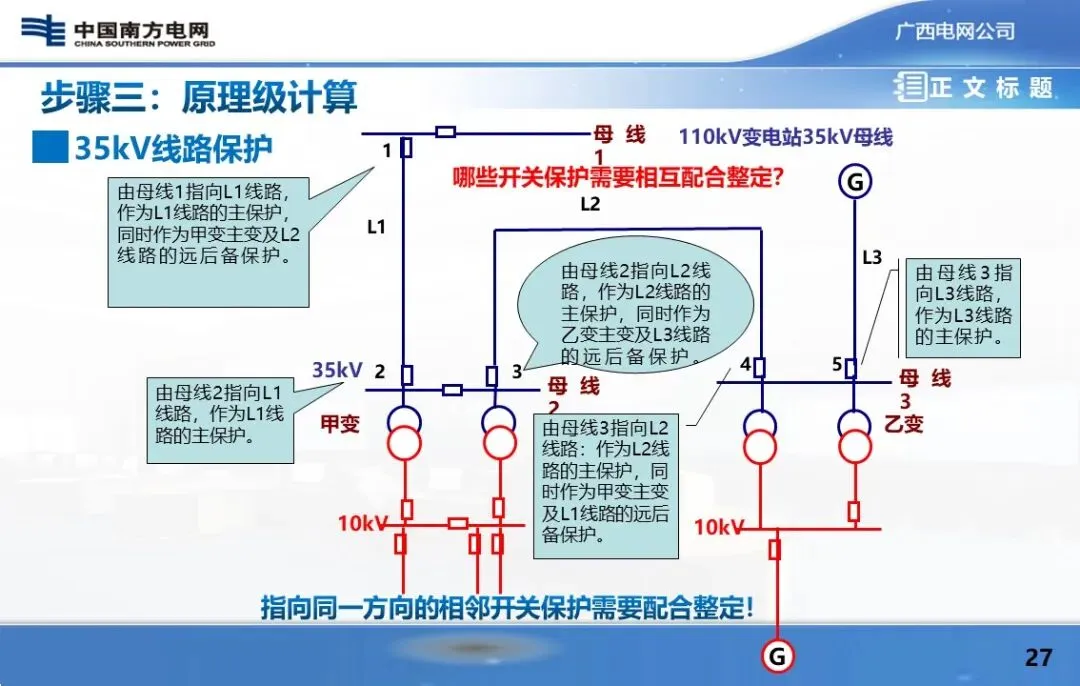

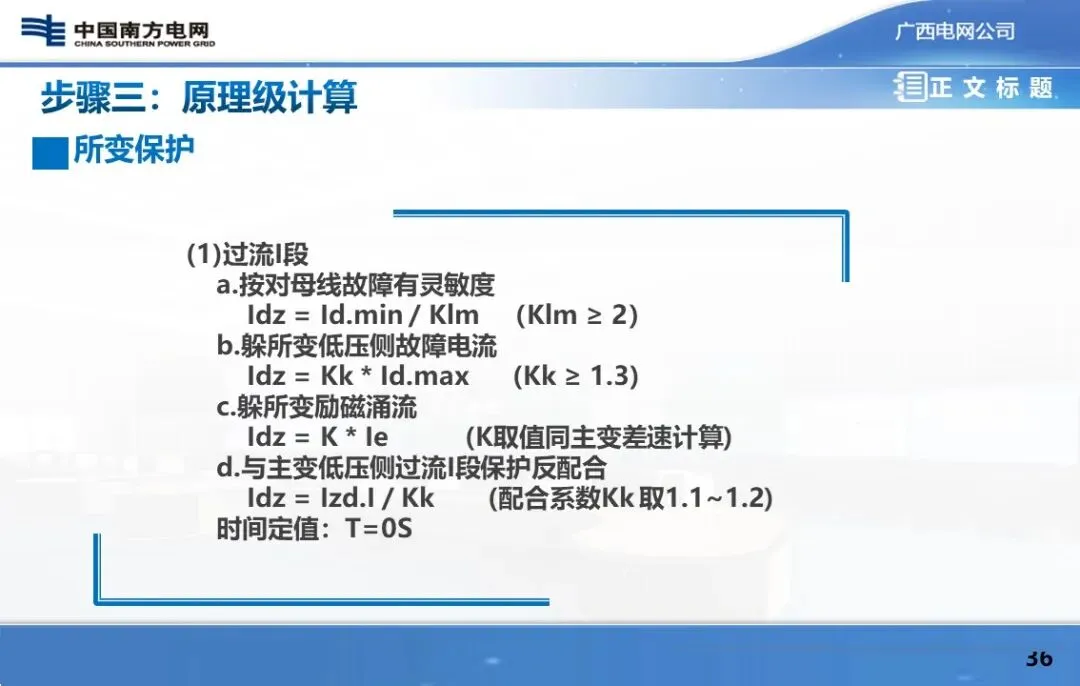

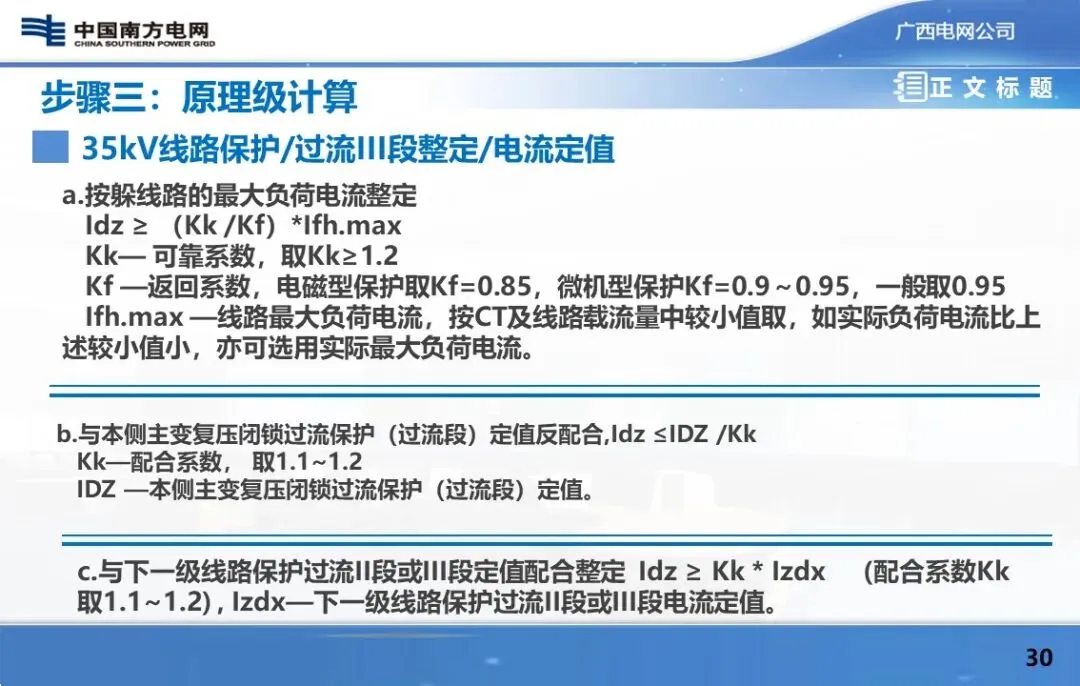

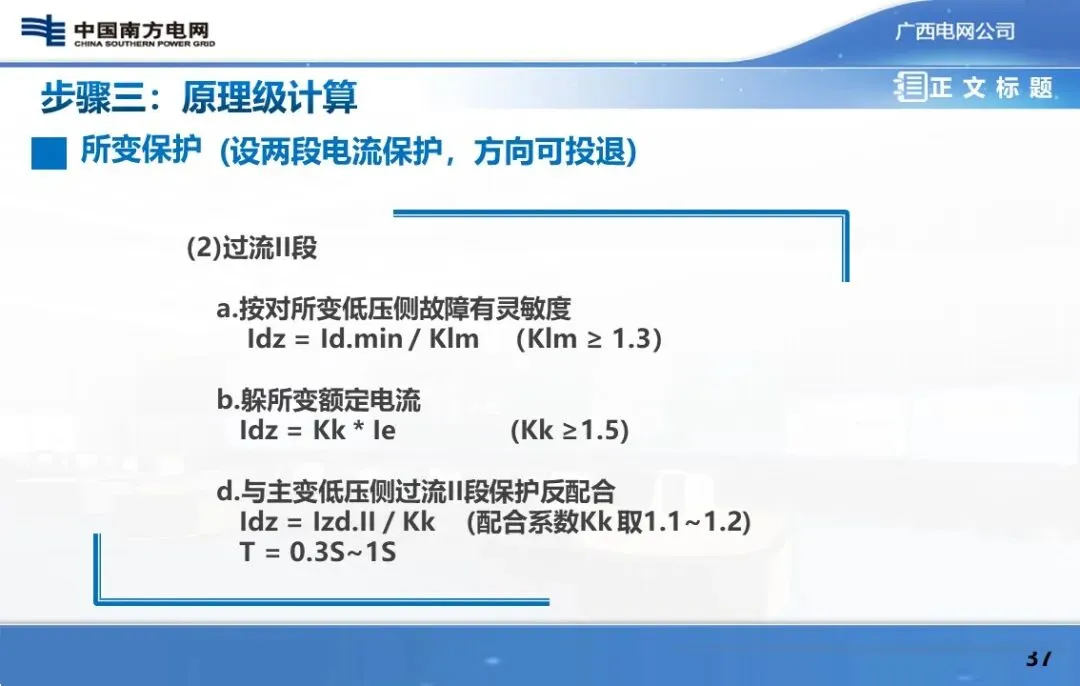

原理定值

保护类型和原理有关的定值（如阶段式距离、零序、电流保护等），和具体装置关联不大。这类定值反映了继电保护方案中的配合关系（选择性、灵敏性主要由此确定），其计算较为复杂，需要详细的短路电流计算，各段定值、时间需严格配合，要进行灵敏度系数校核。目前，这项工作可以借助计算机整定计算软件来实现。

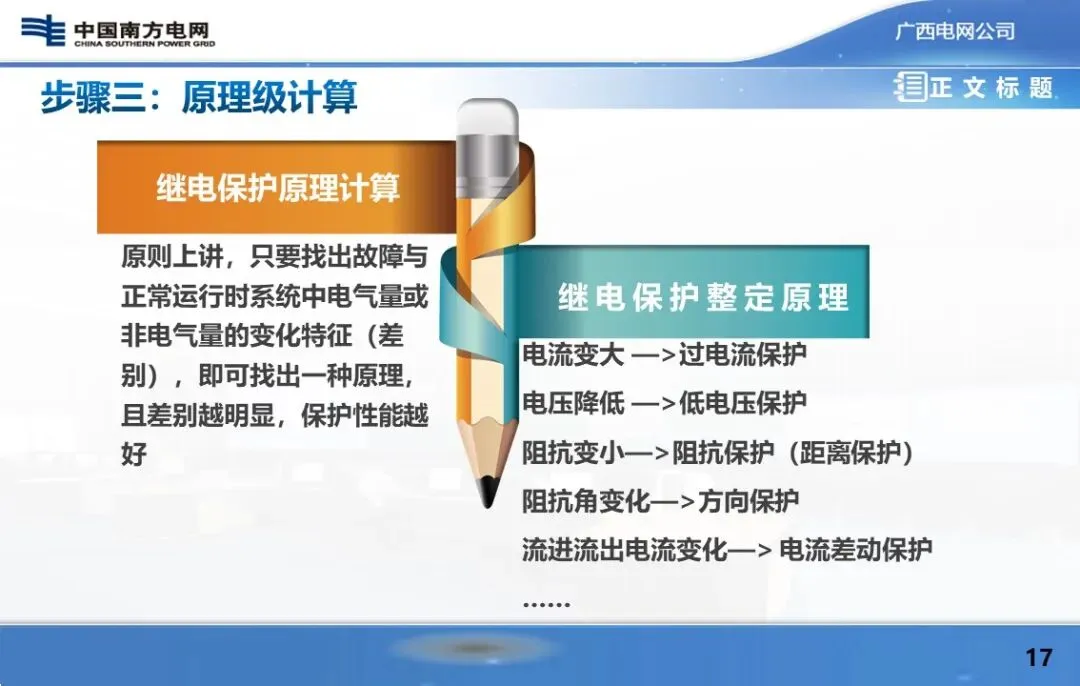

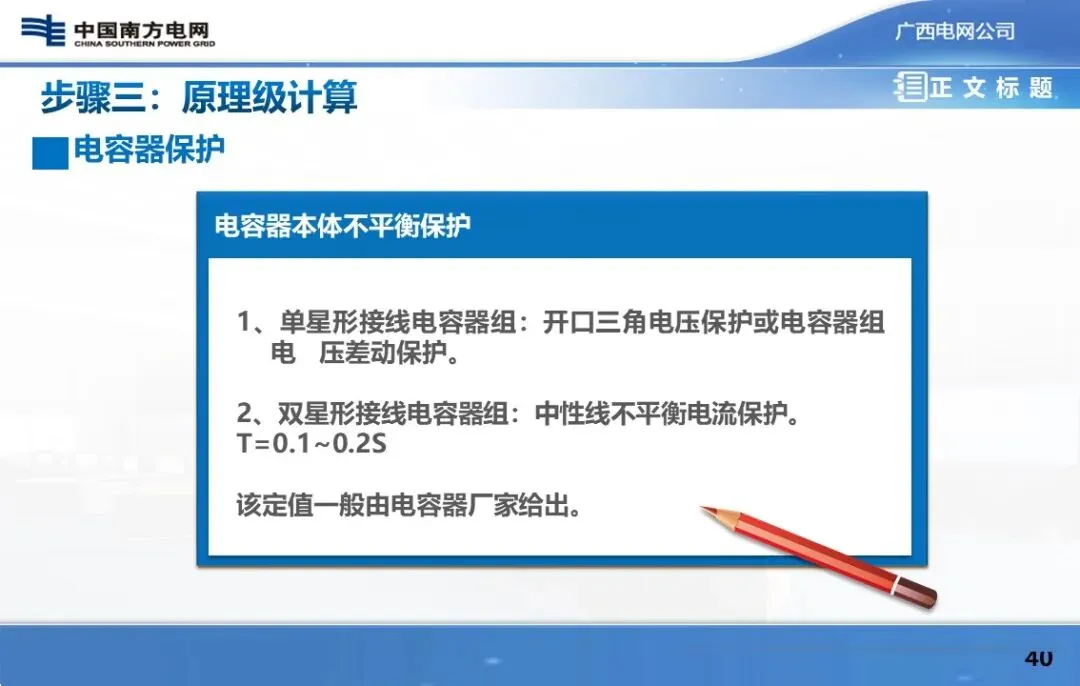

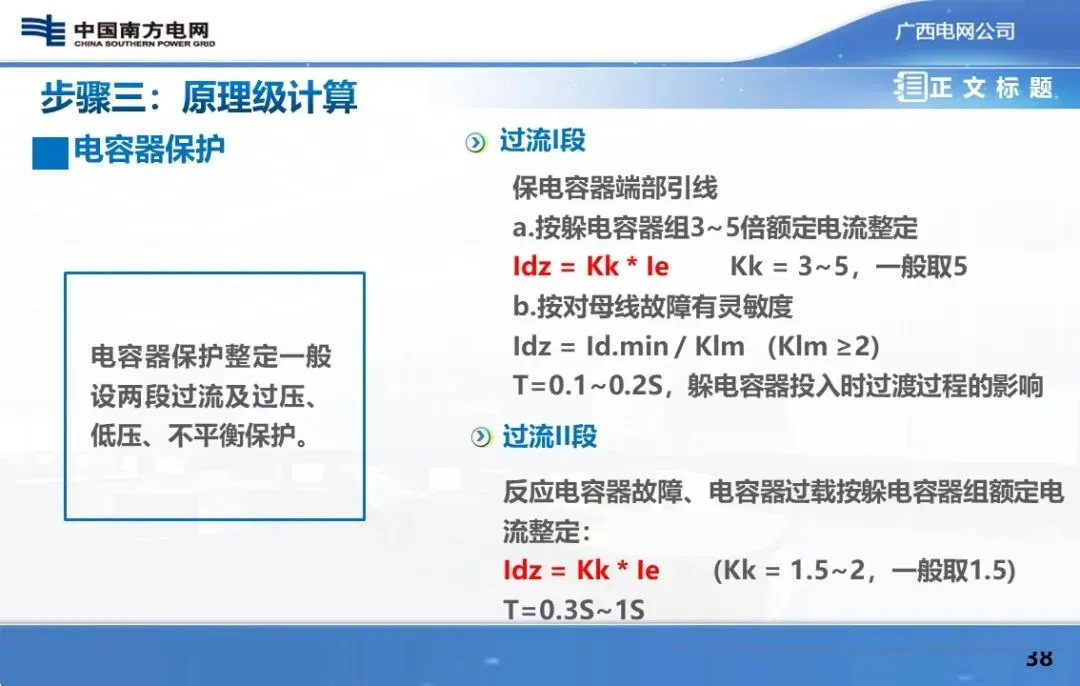

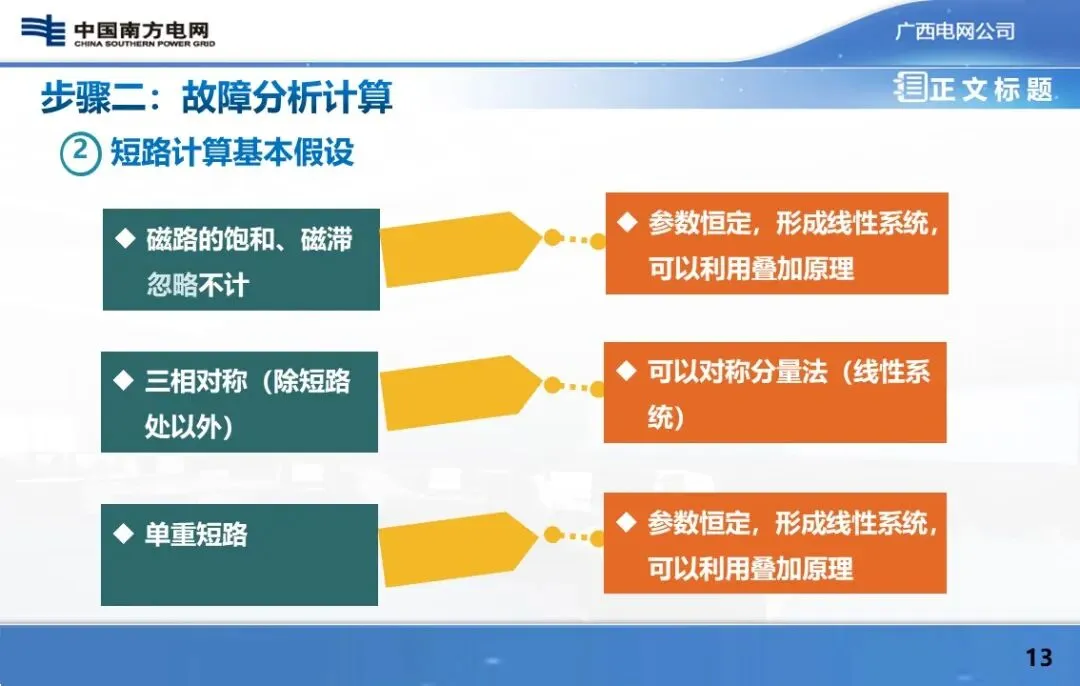

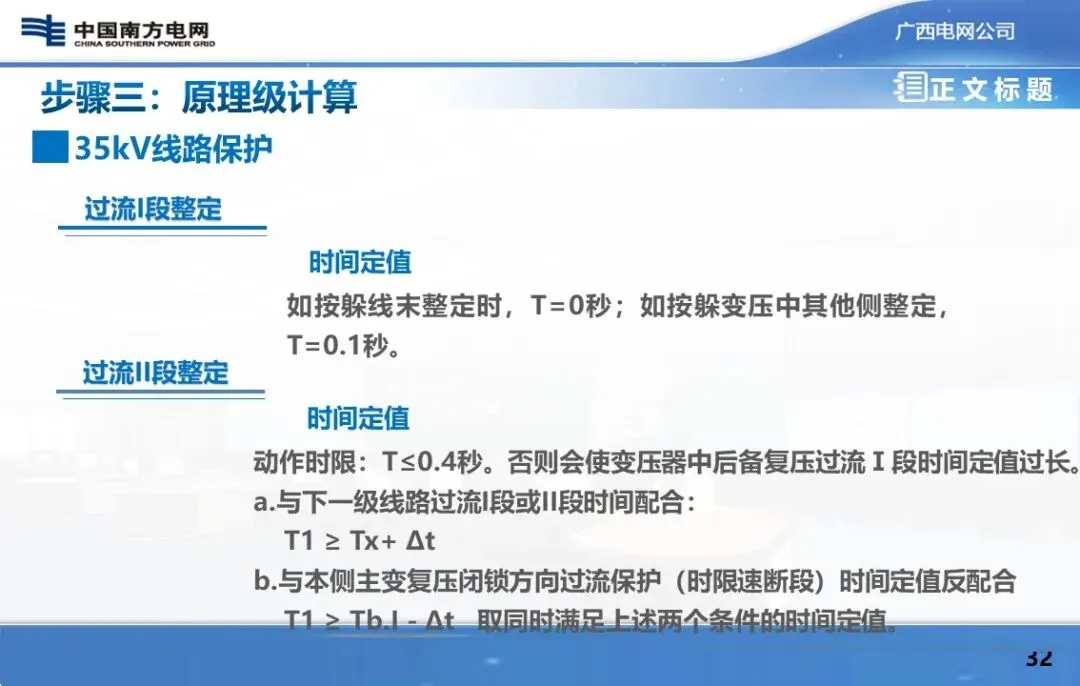

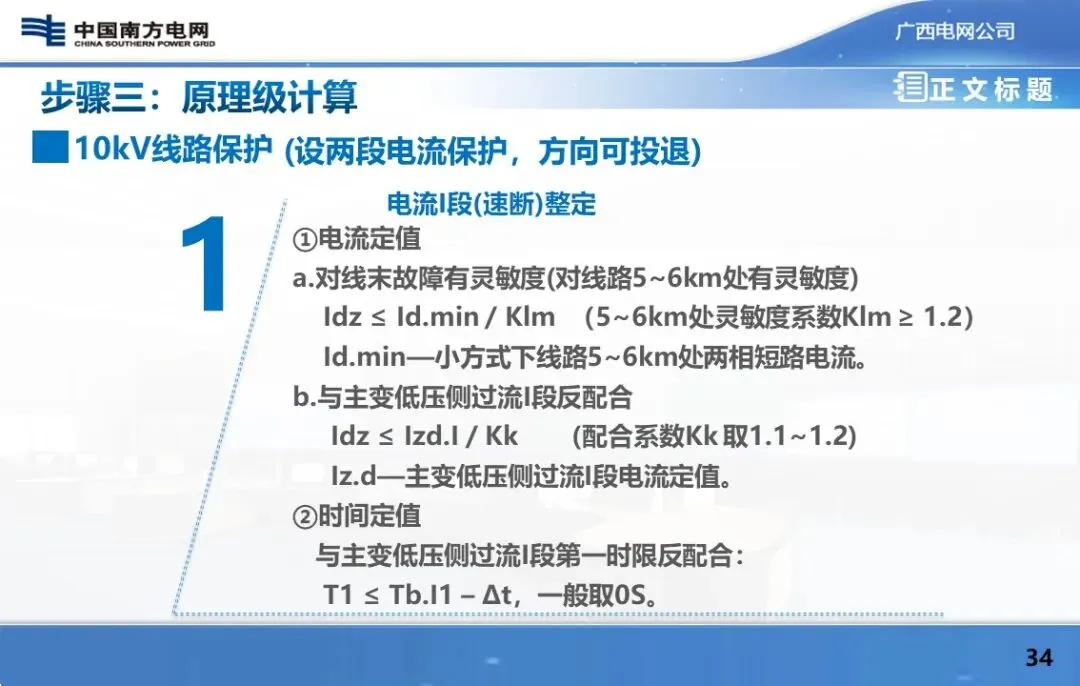

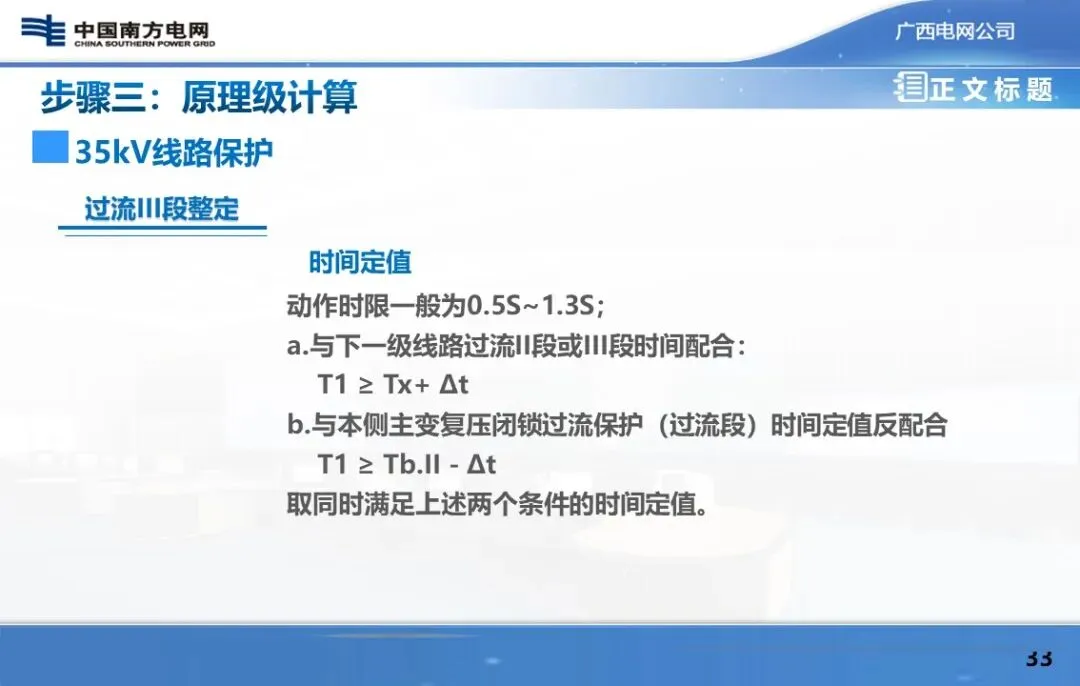

继电保护原理计算

原则上讲，只要找出故障与正常运行时系统中电气量或非电气量的变化特征（差别），即可找出一种原理，且差别越明显，保护性能越好

继电保护整定原理

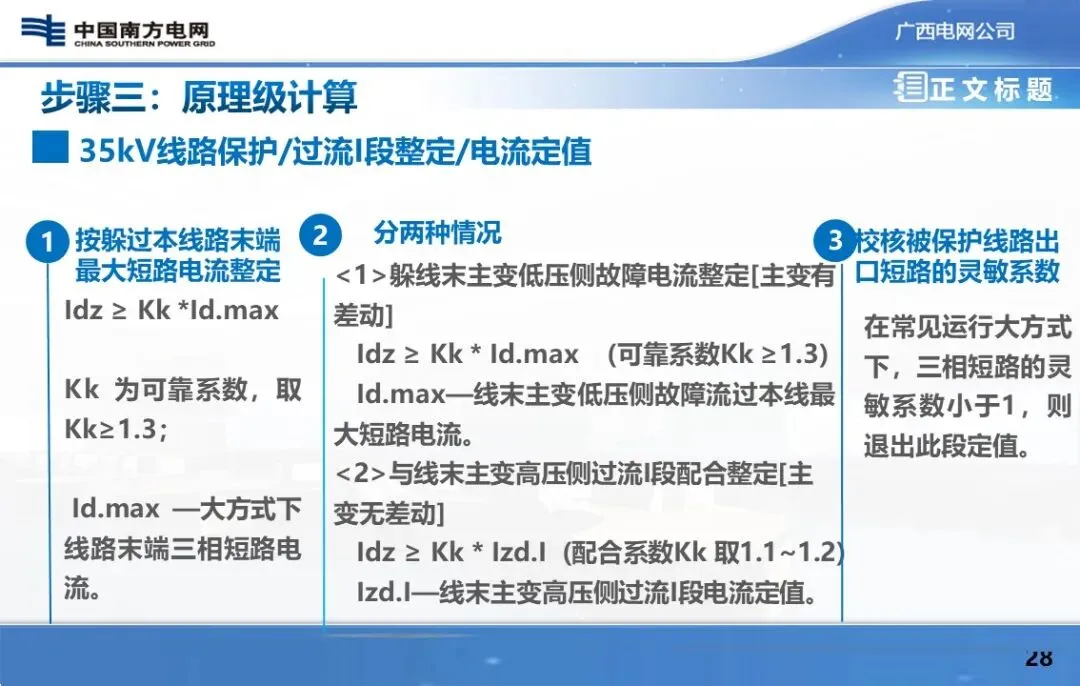

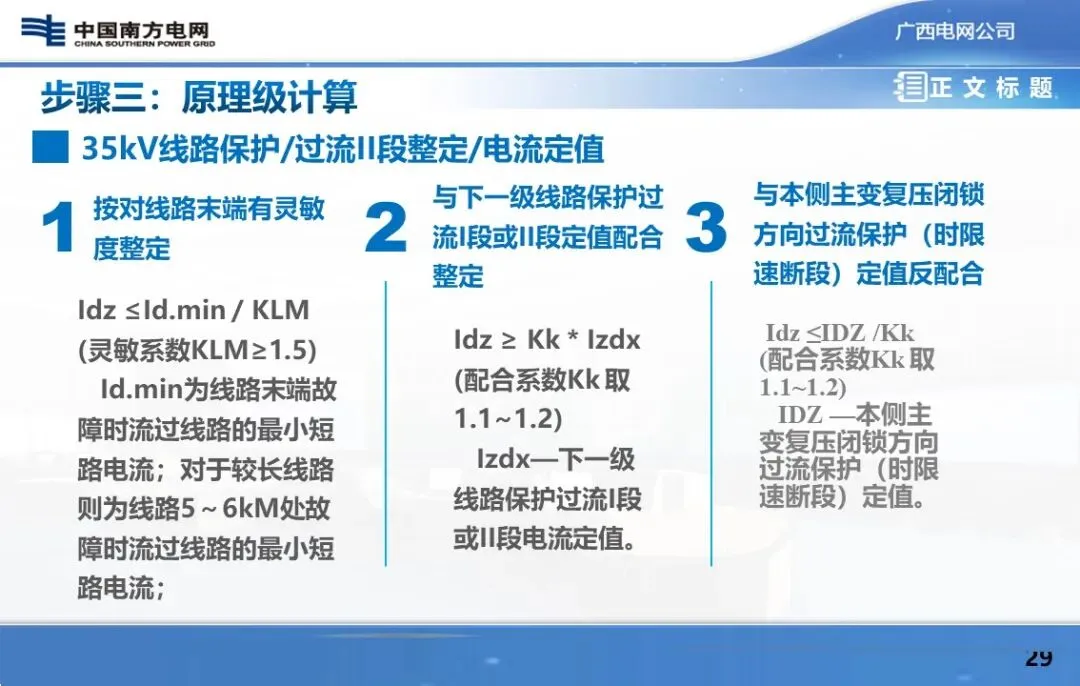

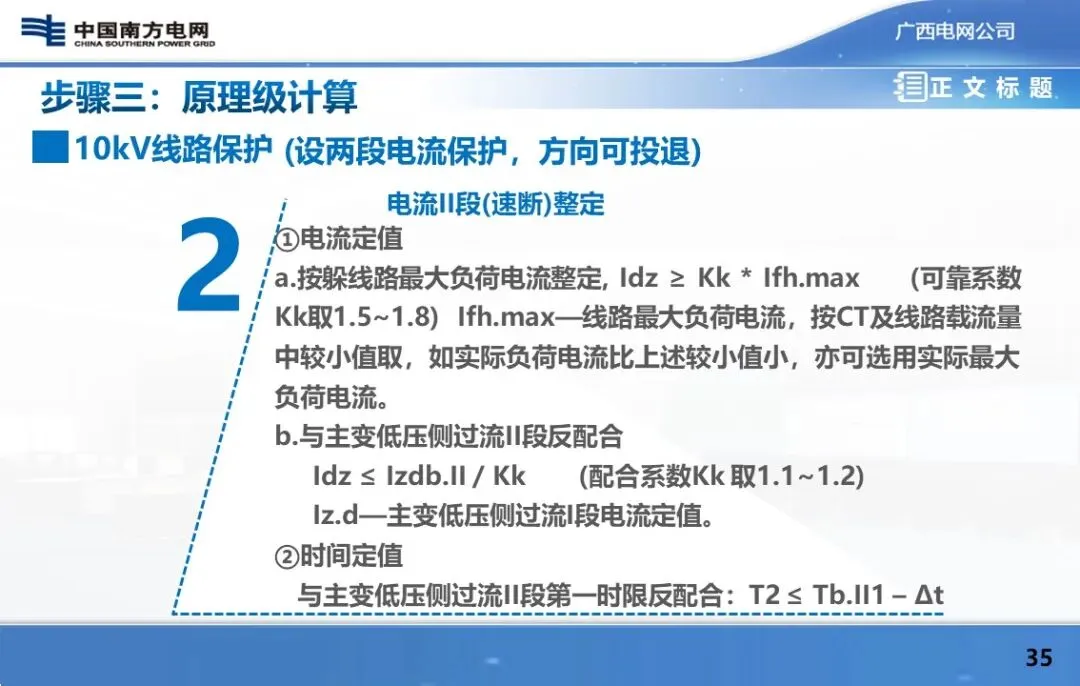

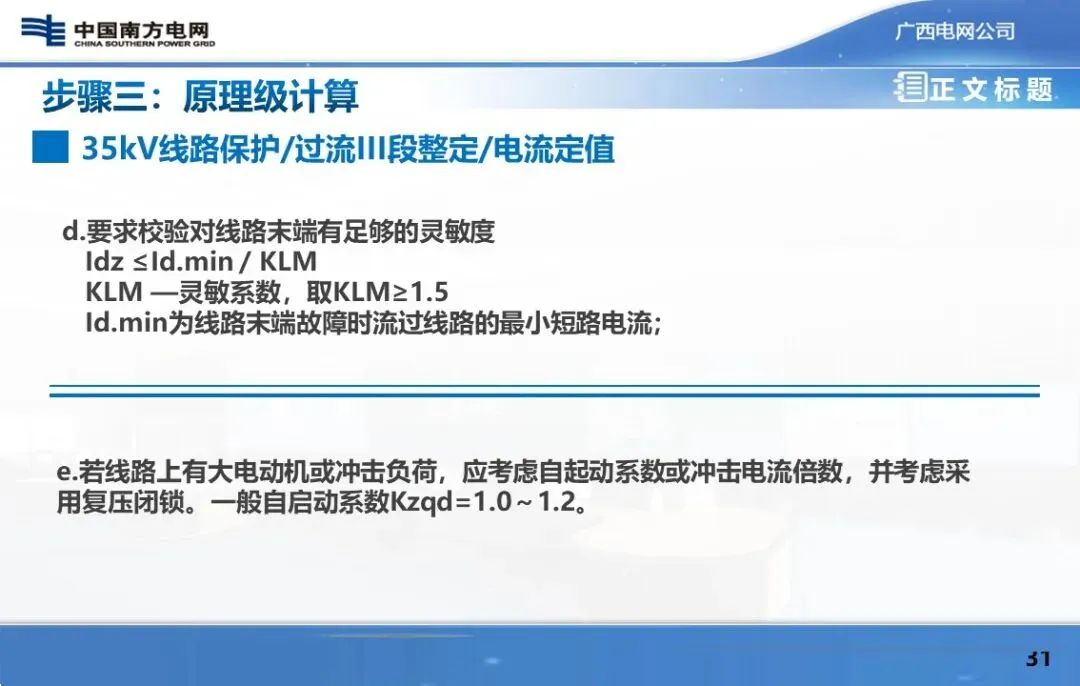

电流变大 —>过电流保护

电压降低 —>低电压保护

阻抗变小—>阻抗保护（距离保护）

阻抗角变化—>方向保护

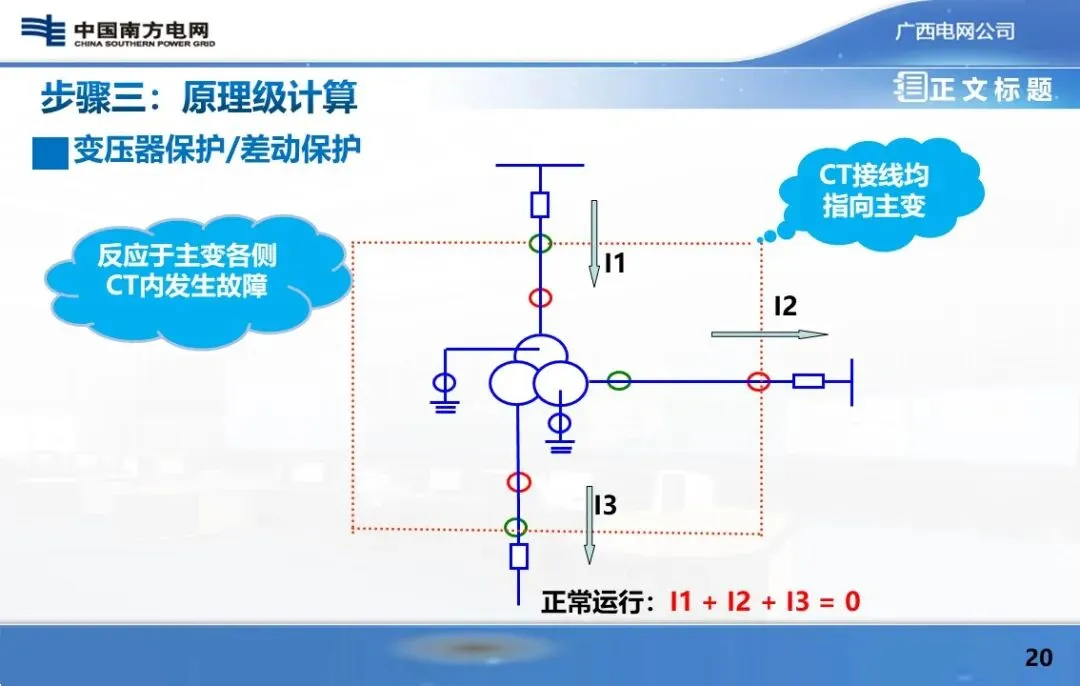

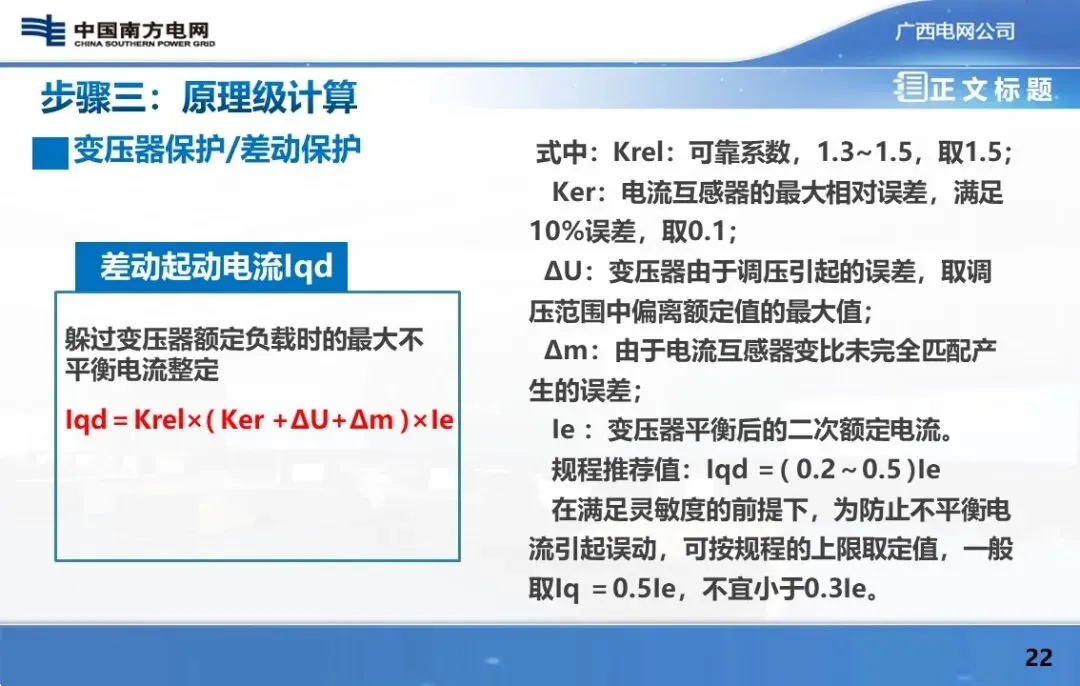

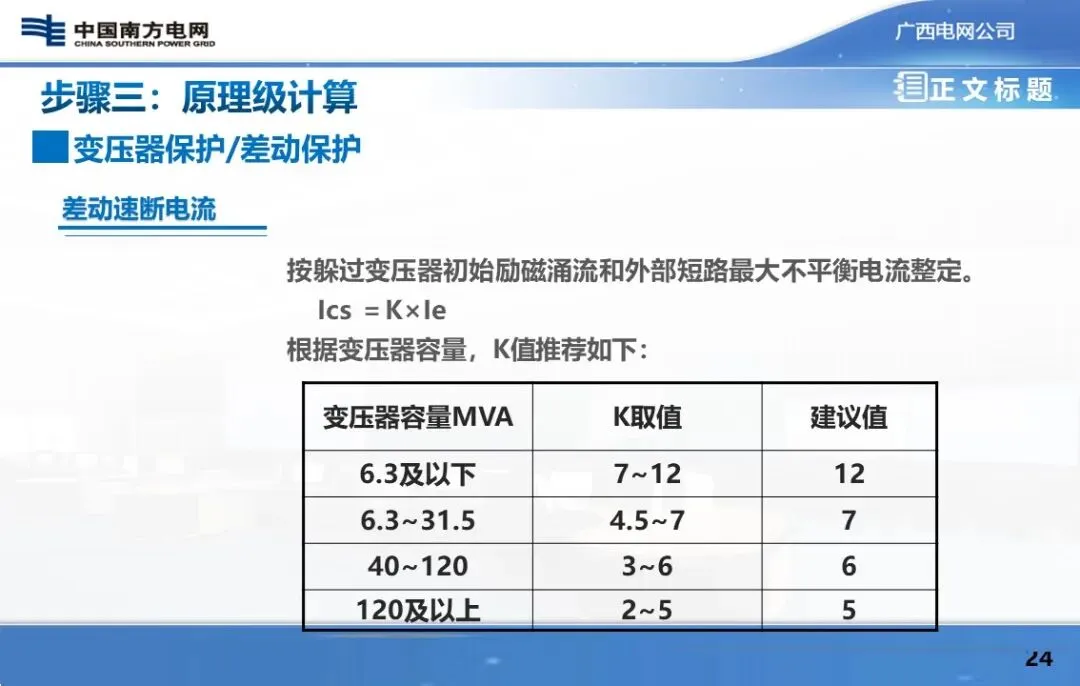

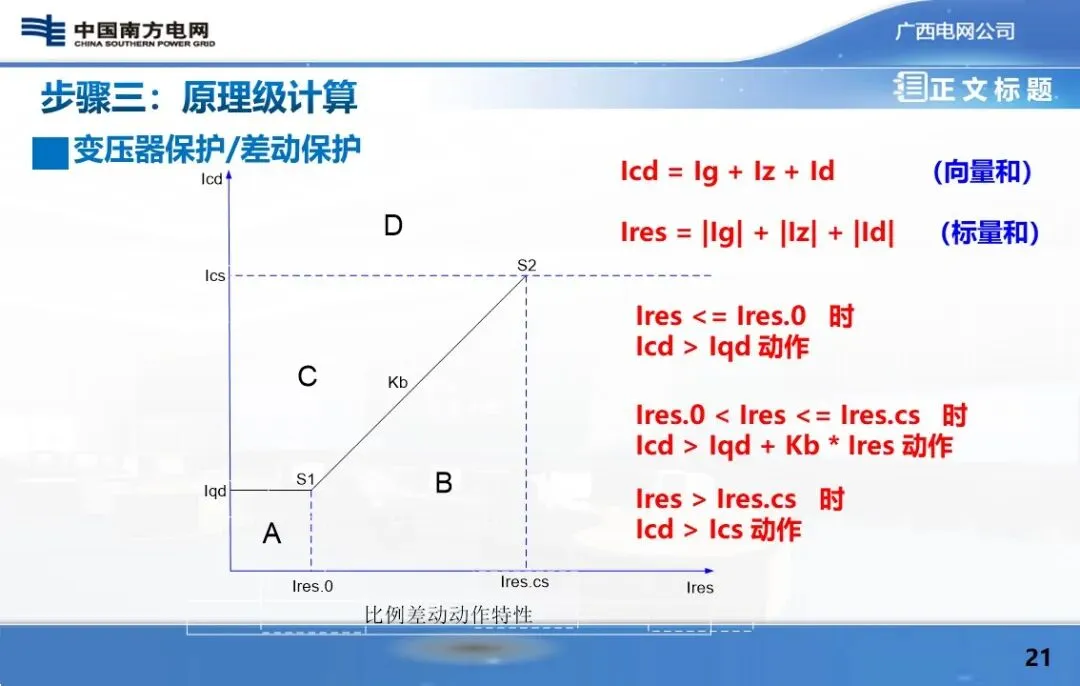

流进流出电流变化—> 电流差动保护

……

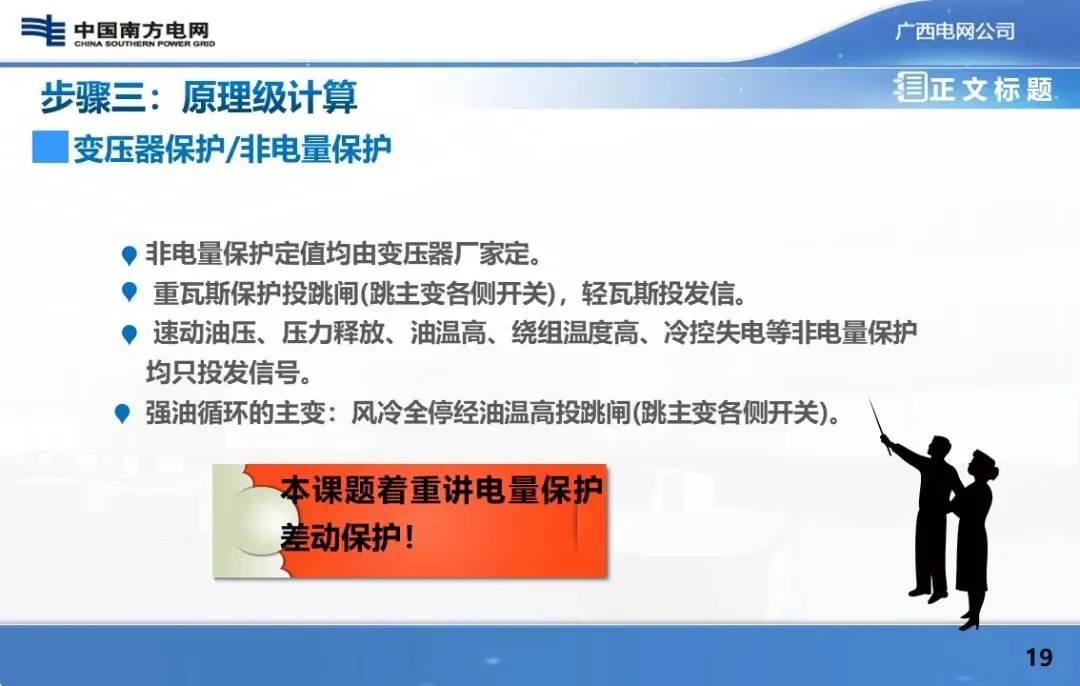

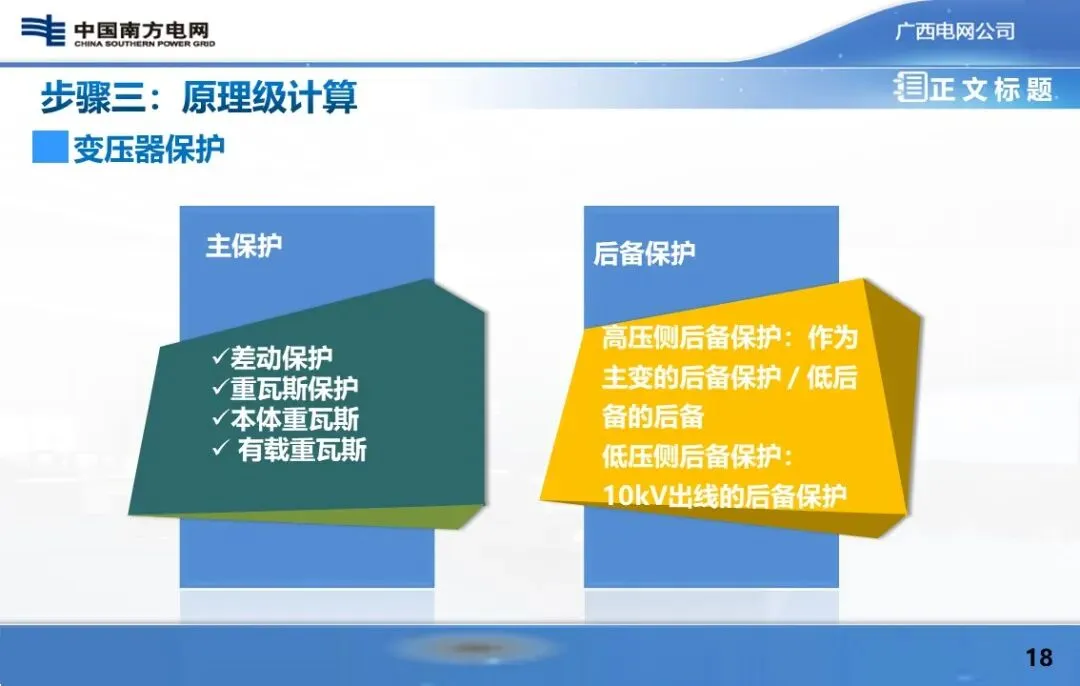

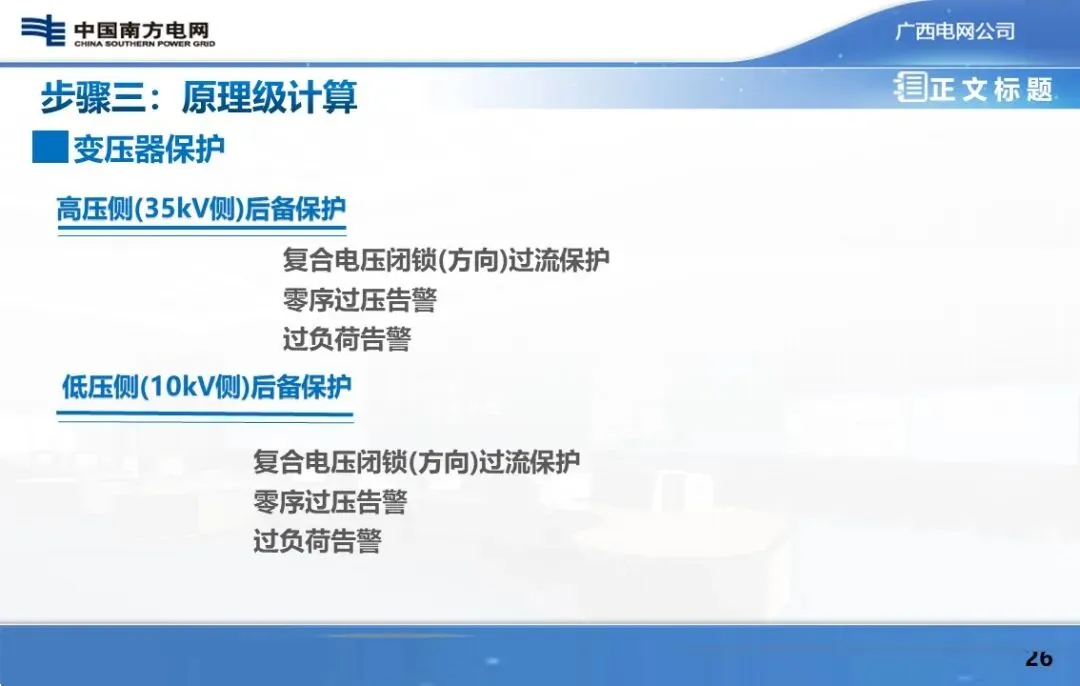

变压器保护/非电量保护

非电量保护定值均由变压器厂家定。

 重瓦斯保护投跳闸(跳主变各侧开关)，轻瓦斯投发信。

 速动油压、压力释放、油温高、绕组温度高、冷控失电等非电量保护均只投发信号。

强油循环的主变：风冷全停经油温高投跳闸(跳主变各侧开关)。

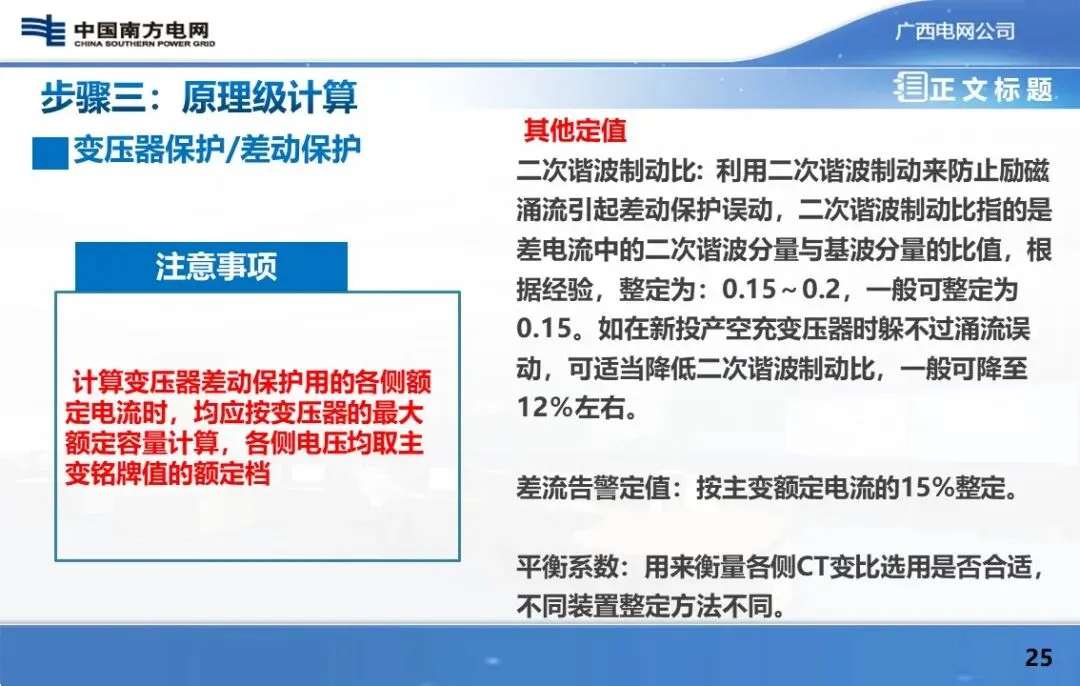

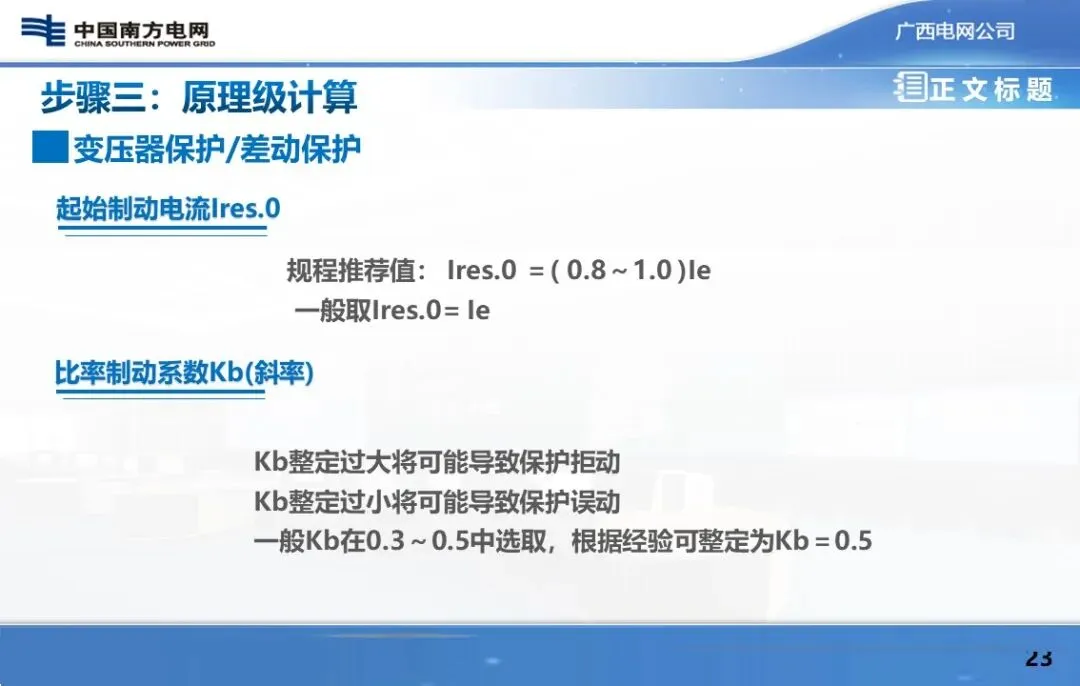

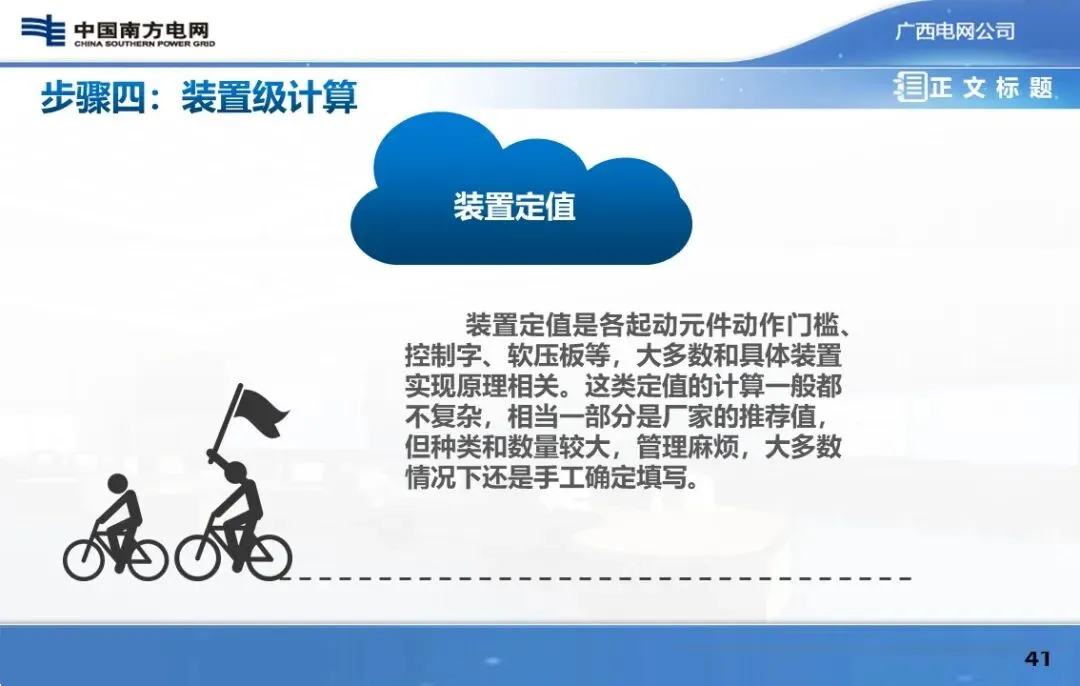

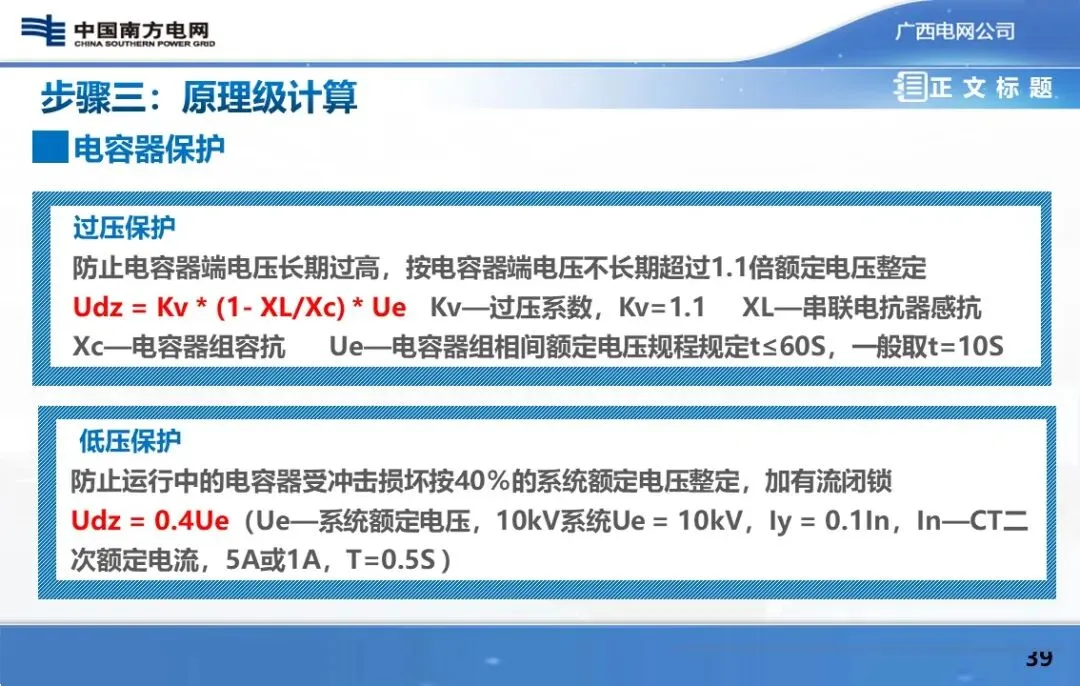

其他定值

二次谐波制动比:利用二次谐波制动来防止励磁涌流引起差动保护误动，二次谐波制动比指的是差电流中的二次谐波分量与基波分量的比值，根据经验，整定为：0.15～0.2，一般可整定为0.15。如在新投产空充变压器时躲不过涌流误动，可适当降低二次谐波制动比，一般可降至12％左右。

差流告警定值：按主变额定电流的15%整定。

平衡系数：用来衡量各侧CT变比选用是否合适，不同装置整定方法不同。
