01、图纸幅面与图线规范

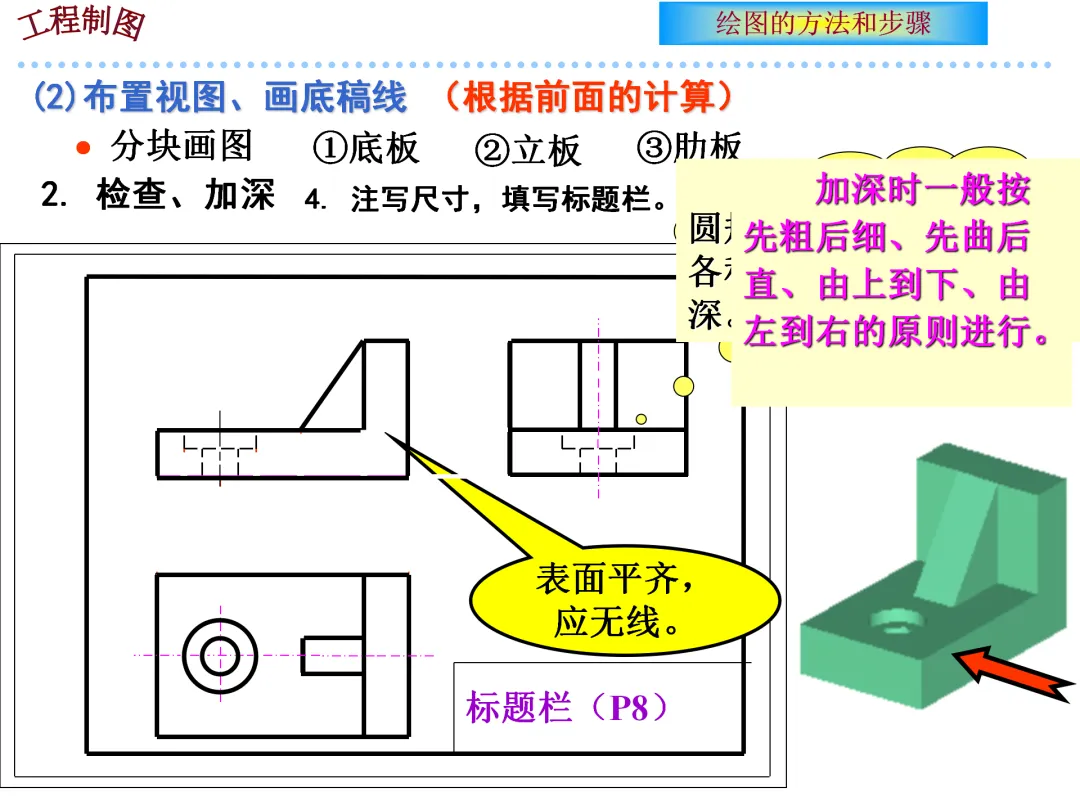

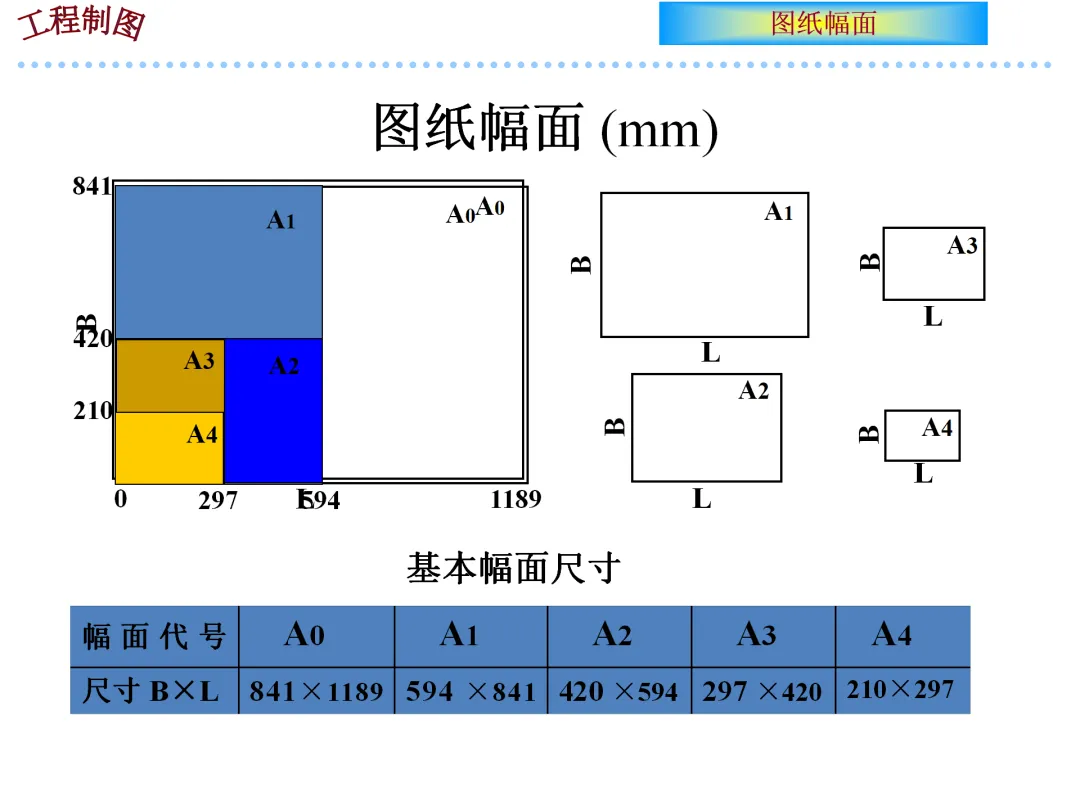

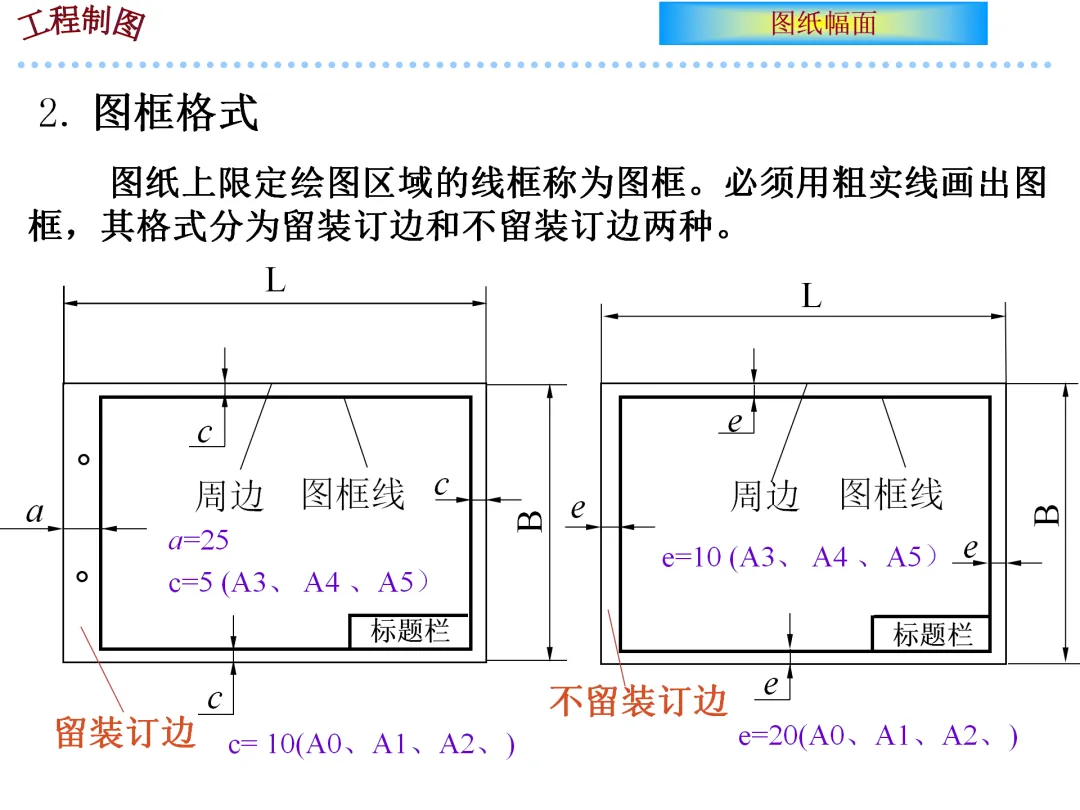

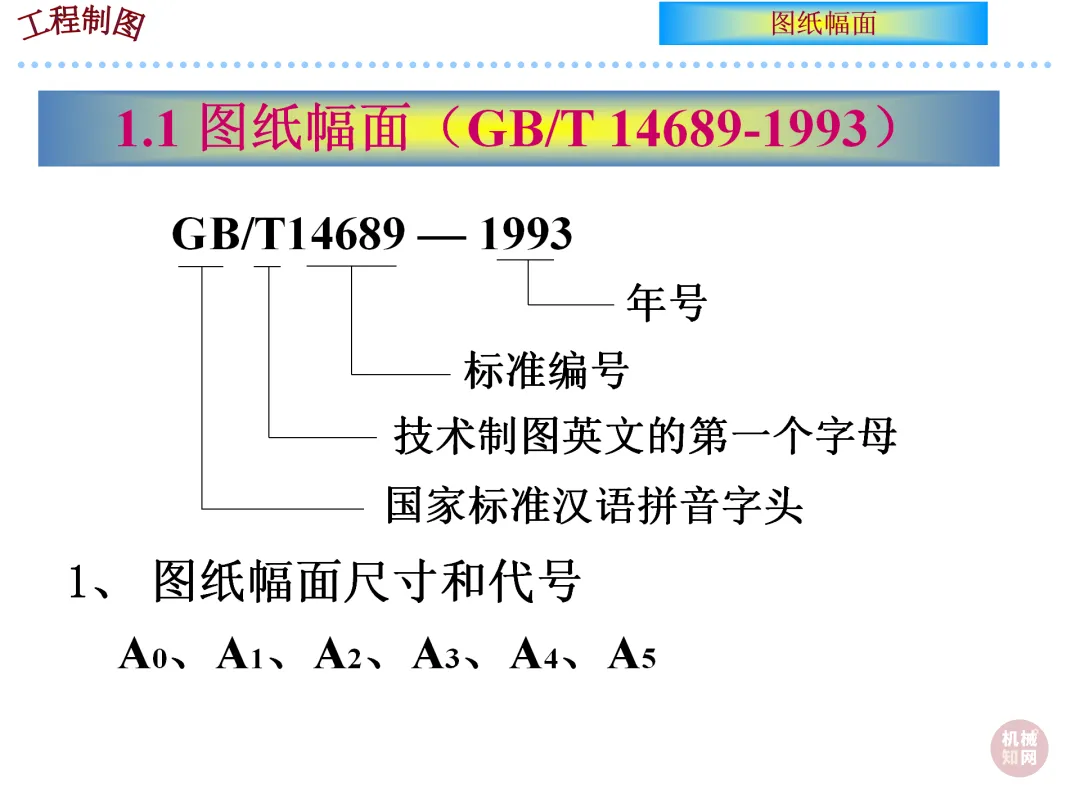

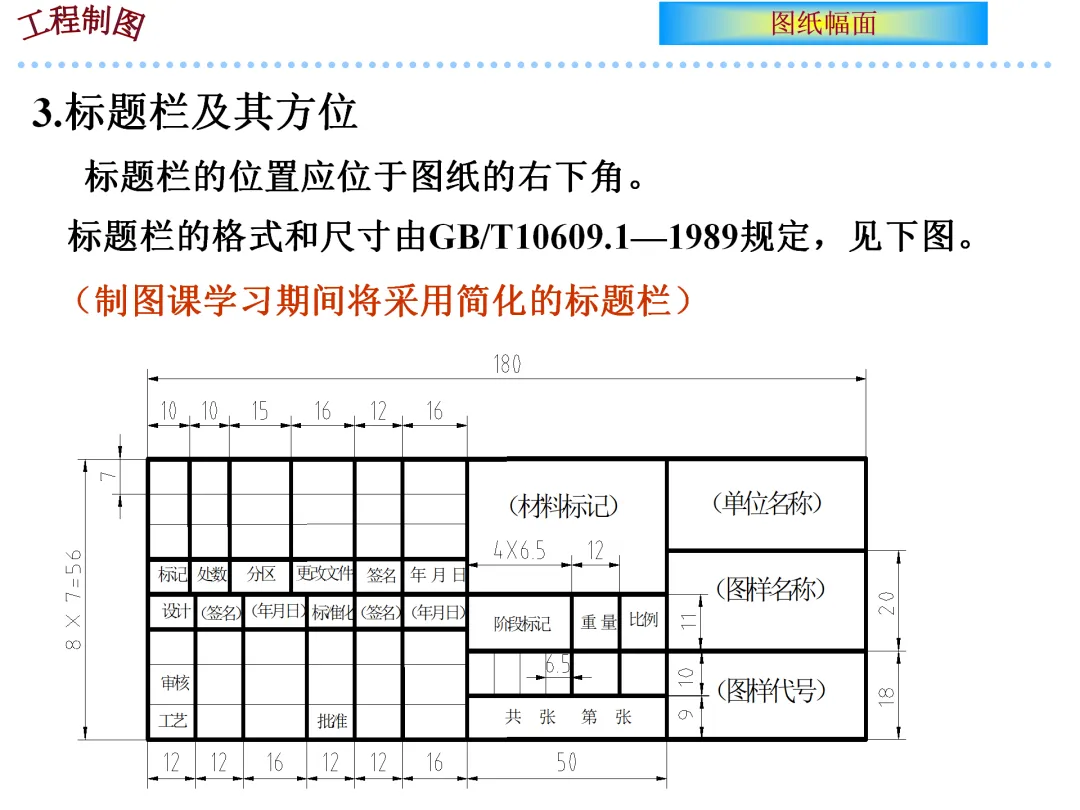

图纸幅面按尺寸大小分为A0、A1、A2、A3、A4五种，各幅面按约二分之一的关系递减。每张图纸必须用粗实线画出图框，并在右下角设置标题栏，标题栏中的文字方向应与看图方向一致。

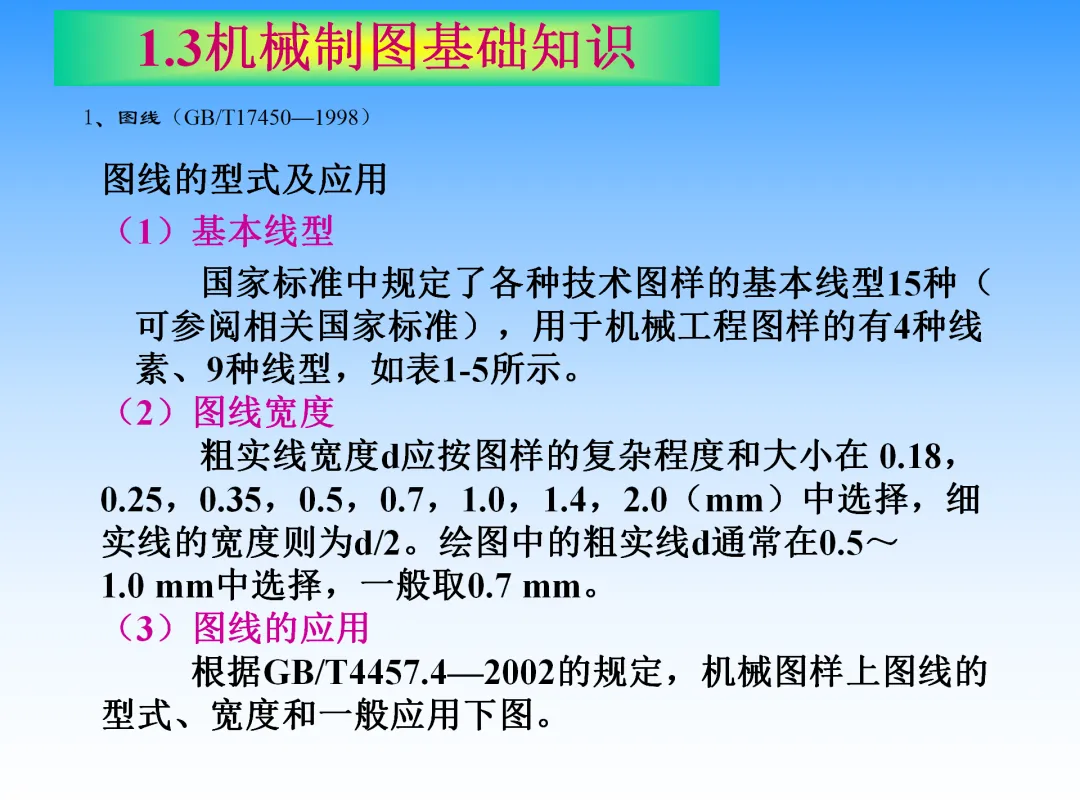

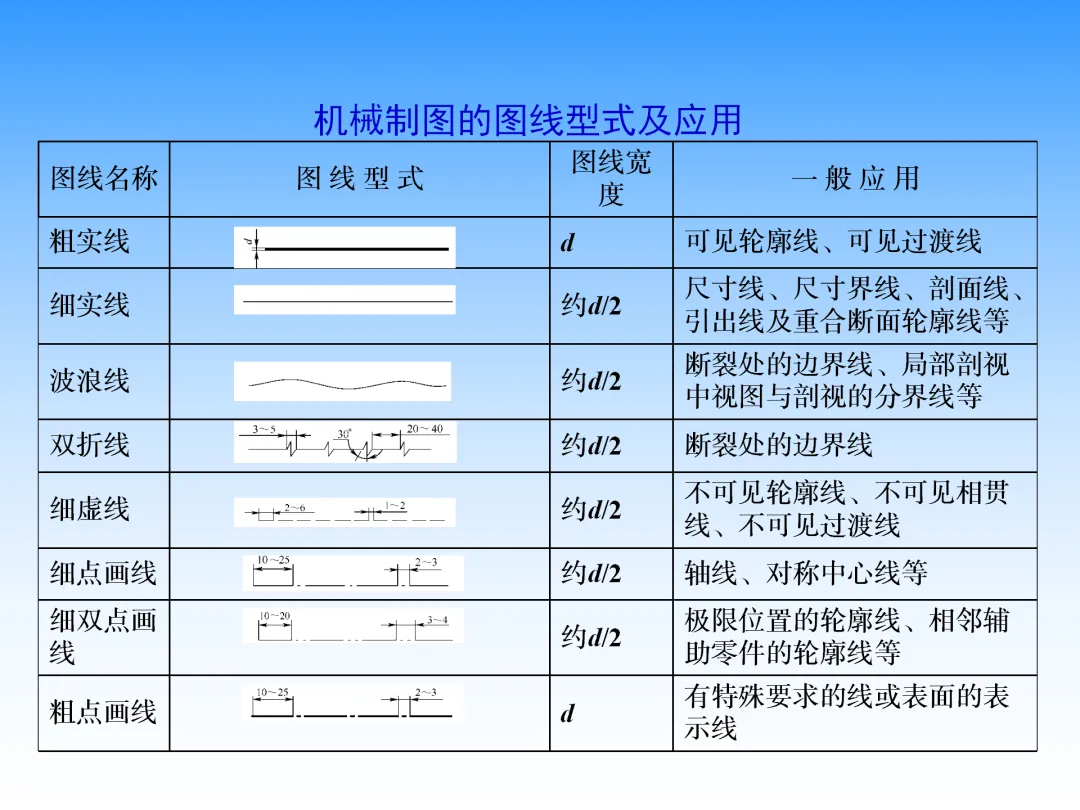

图线是绘图的基础，主要分为粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类。其中，可见轮廓线用粗实线，不可见轮廓线用虚线，尺寸线和尺寸界线用细实线，对称中心线和轴线用细点划线，各类图线宽度应保持统一。
02、比例与尺寸标注规则

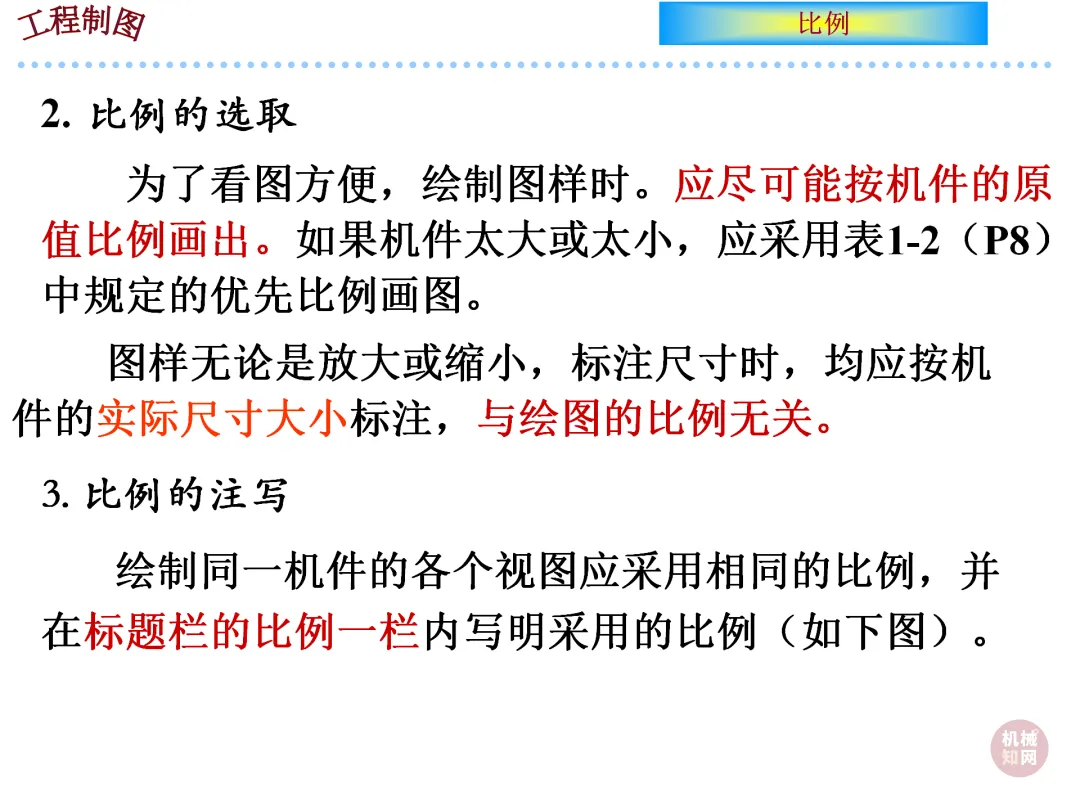

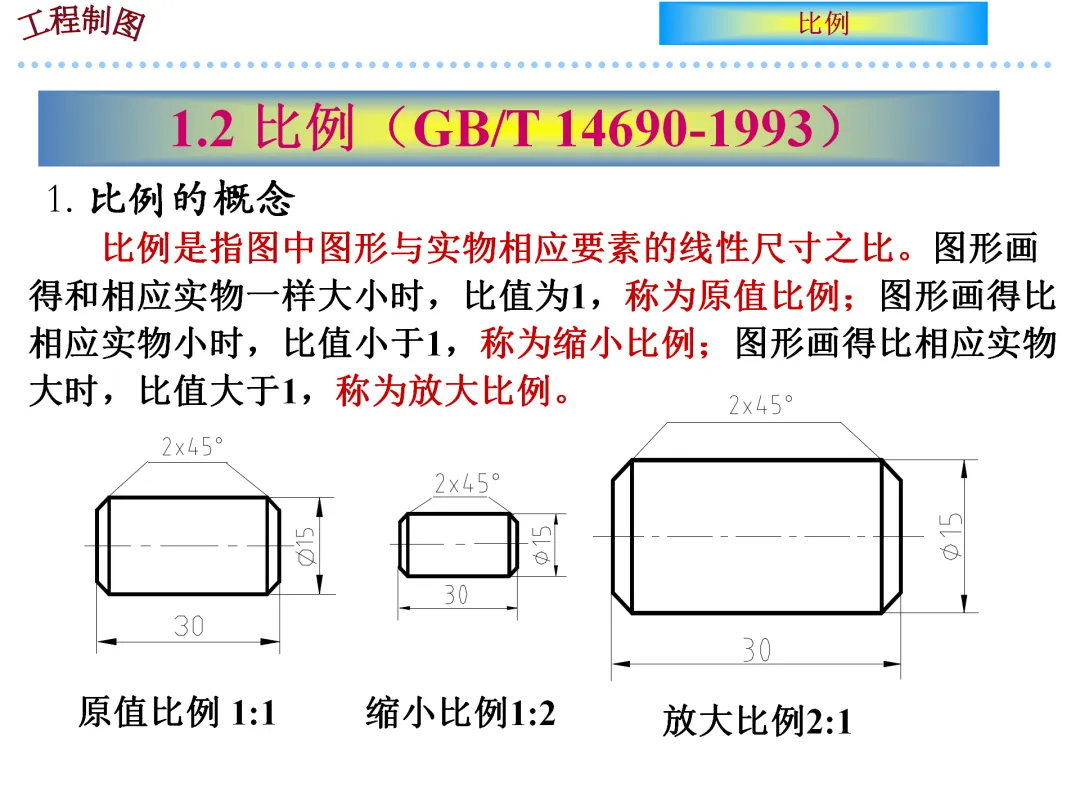

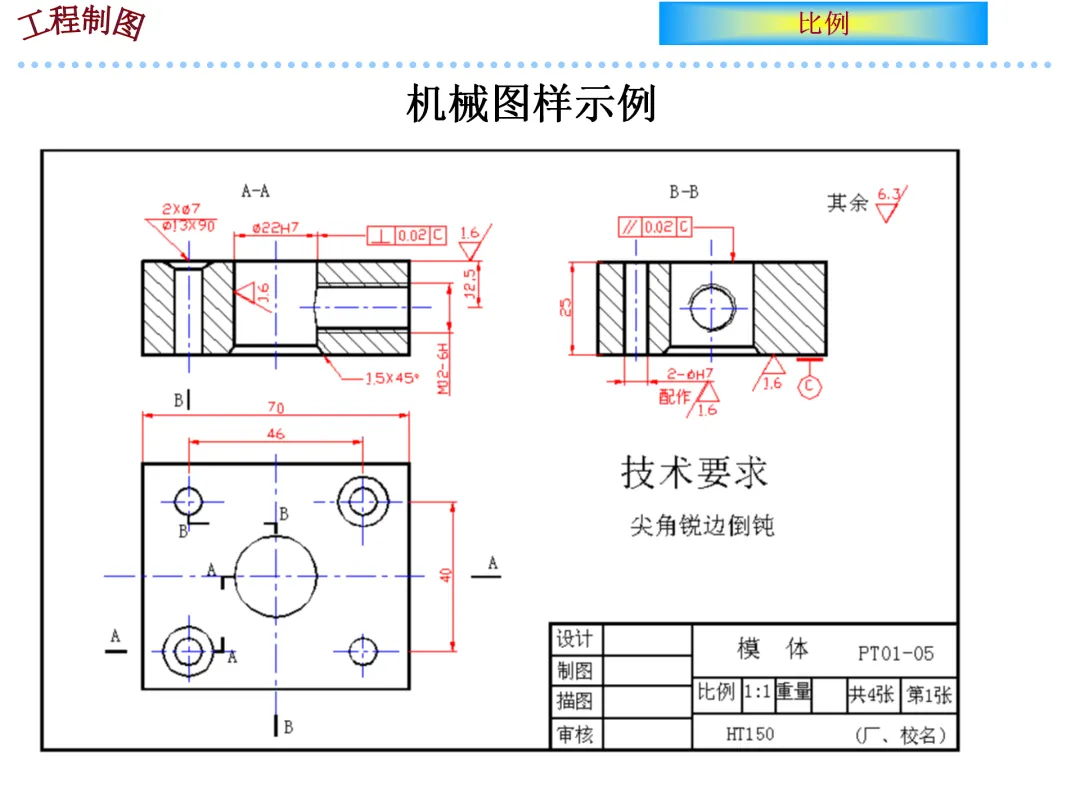

比例是指图中图形尺寸与实物尺寸之比，分为原值比例（1:1）、放大比例（如2:1）和缩小比例（如1:2）三种。

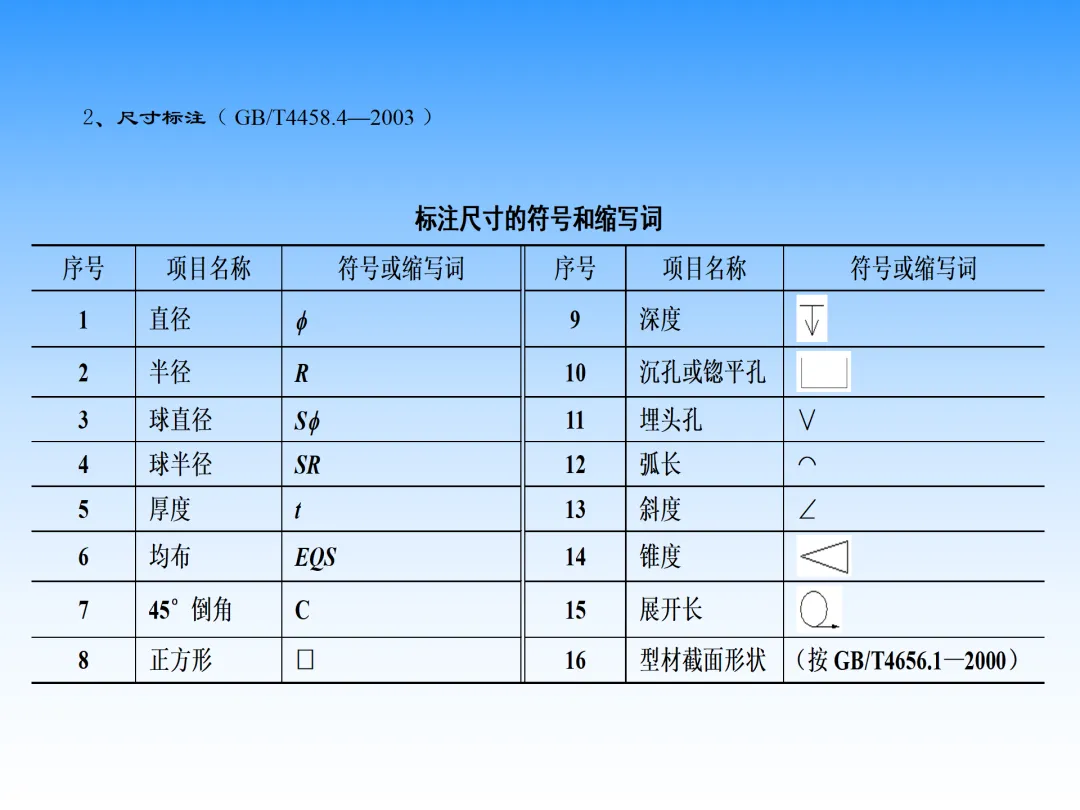

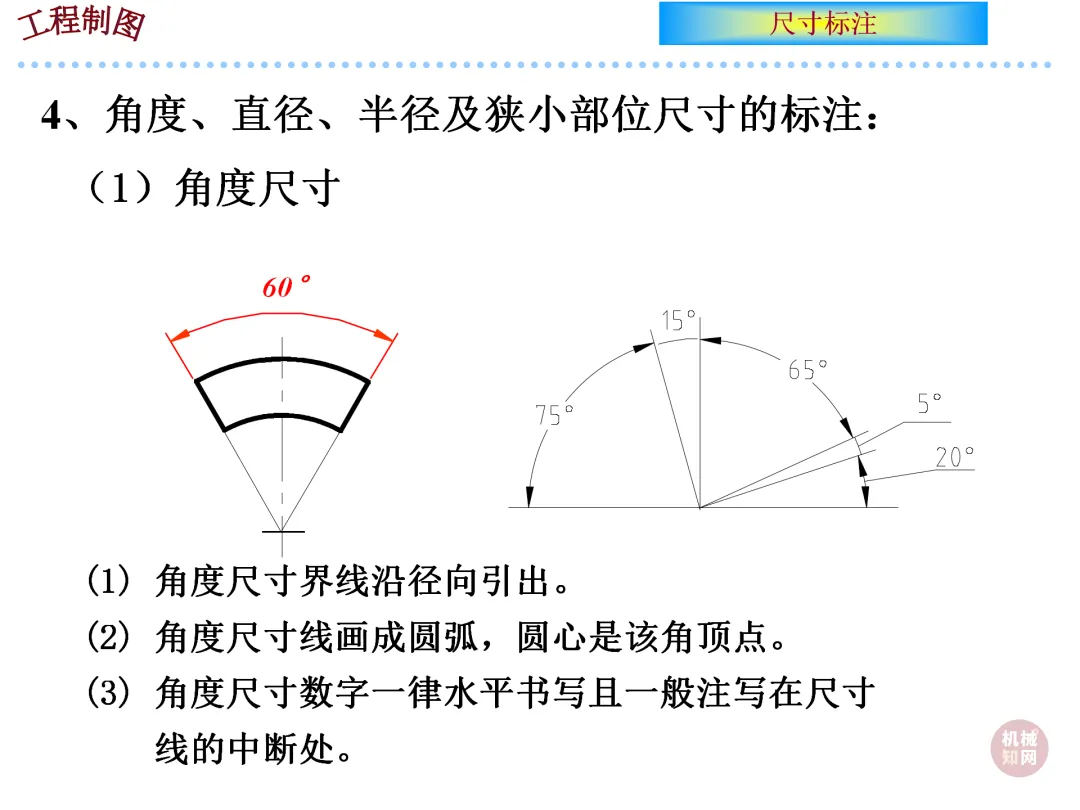

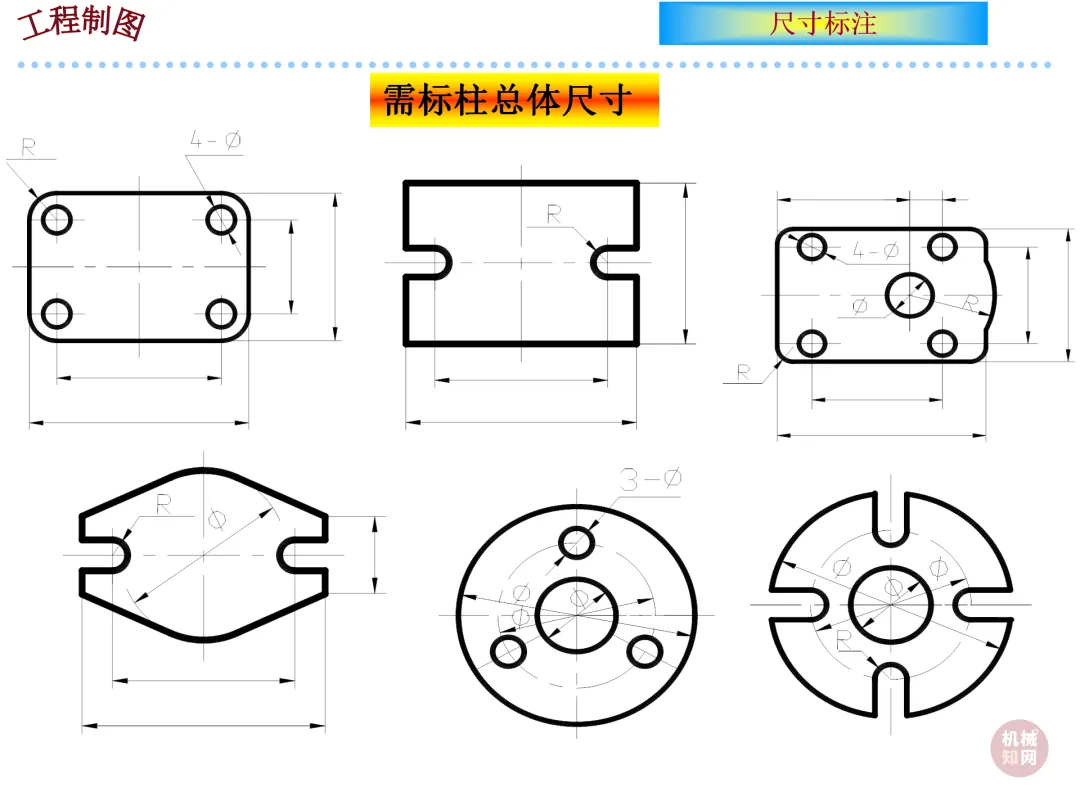

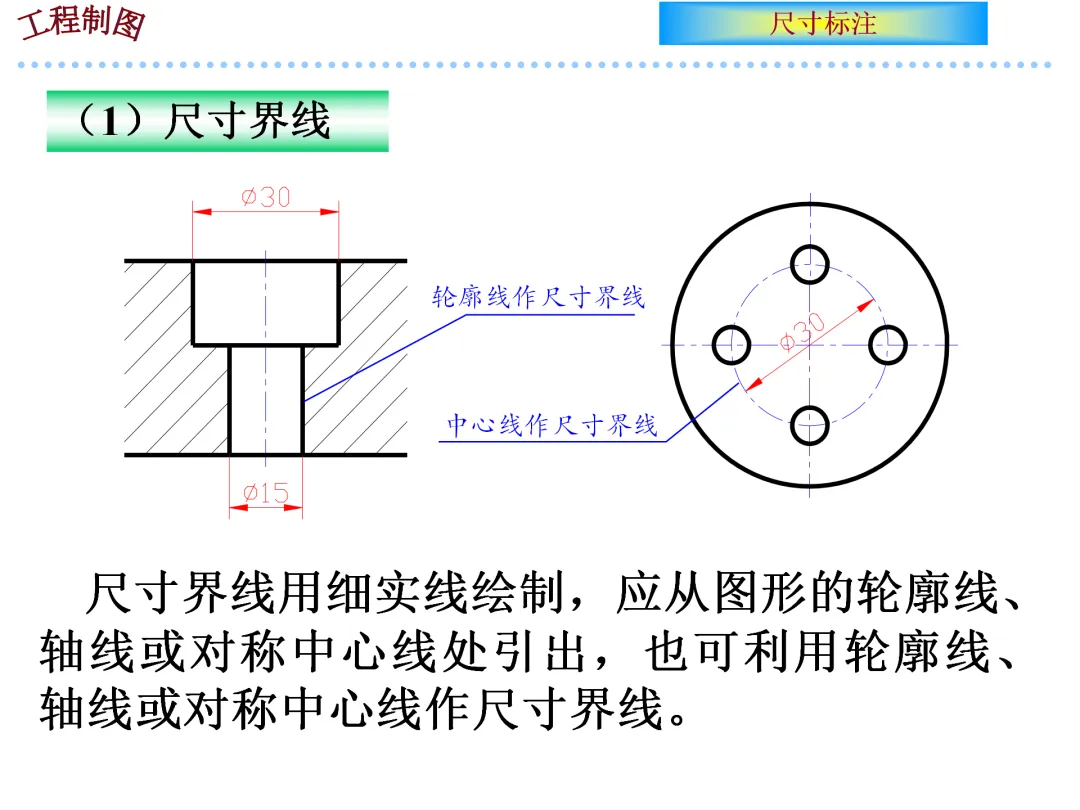

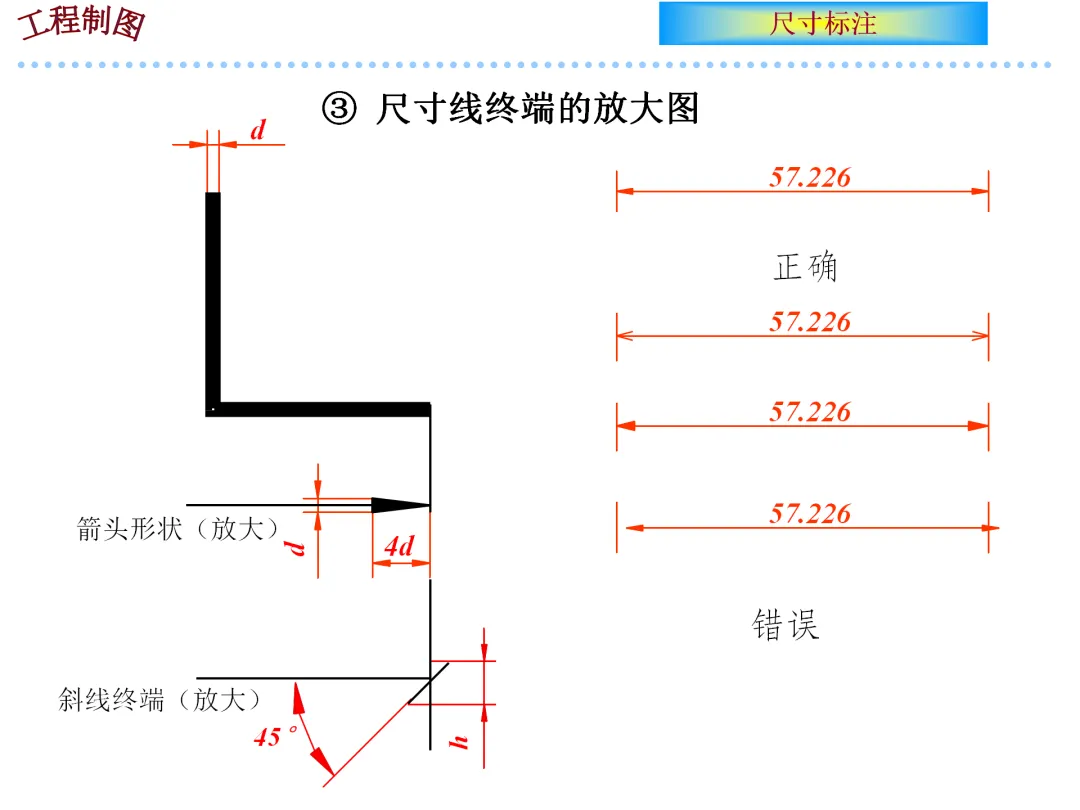

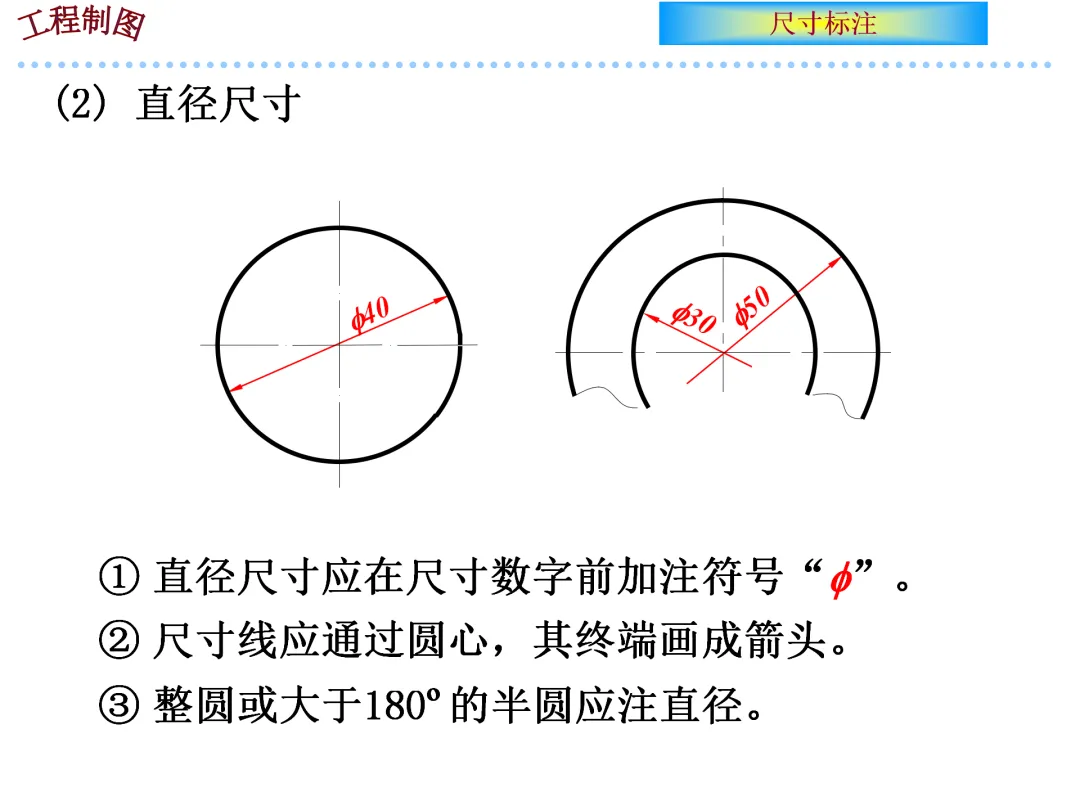

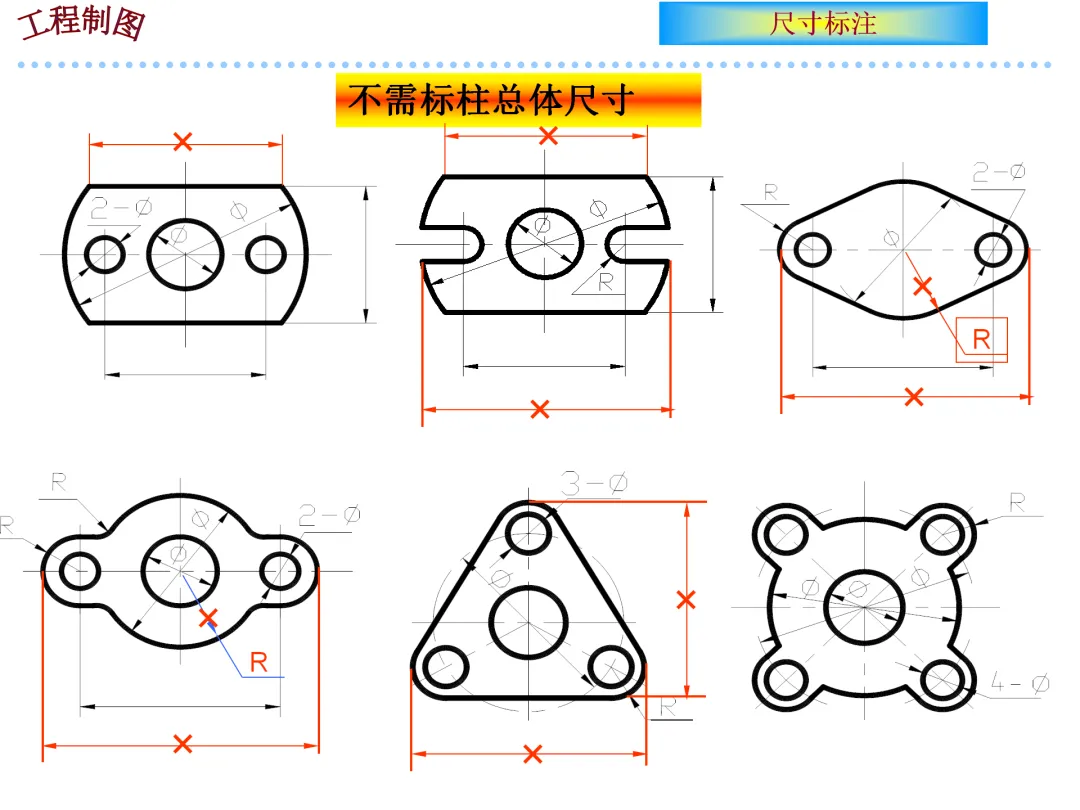

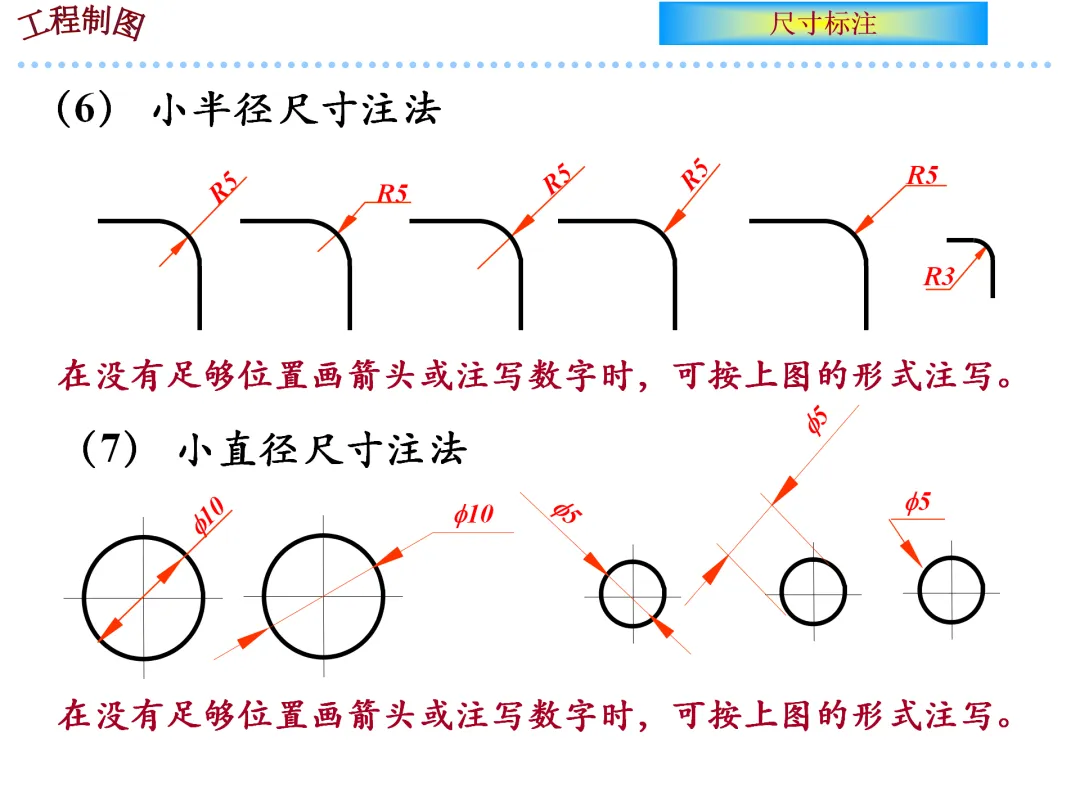

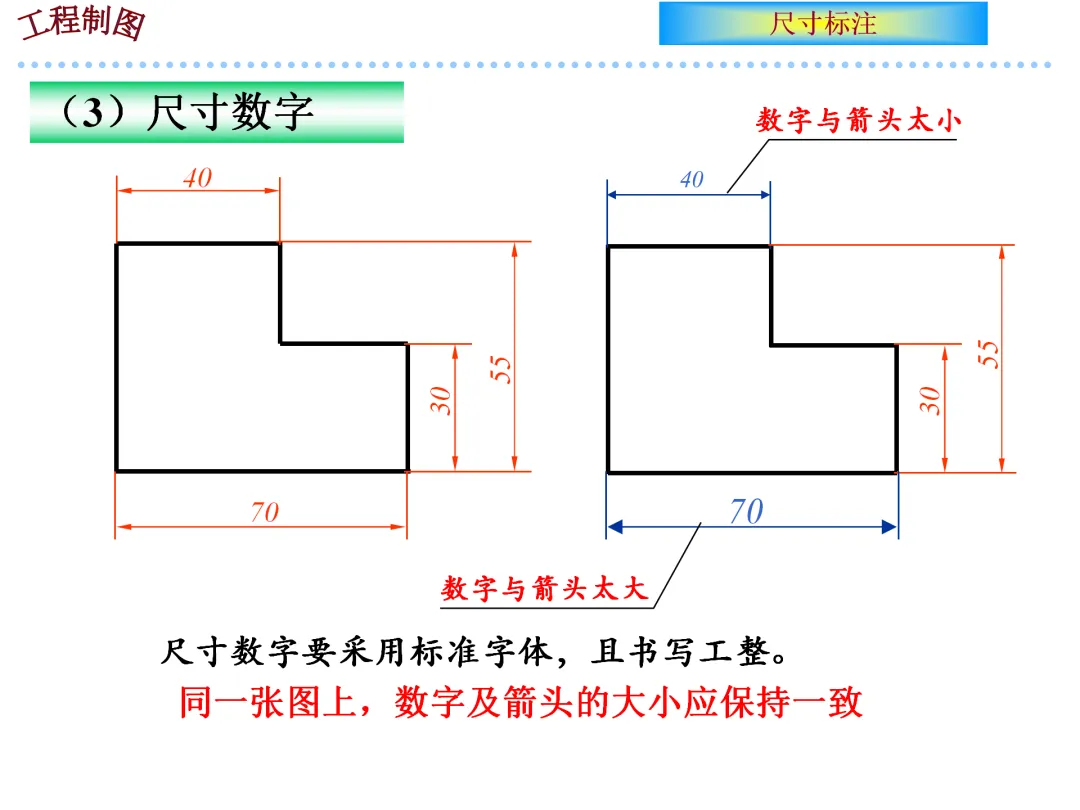

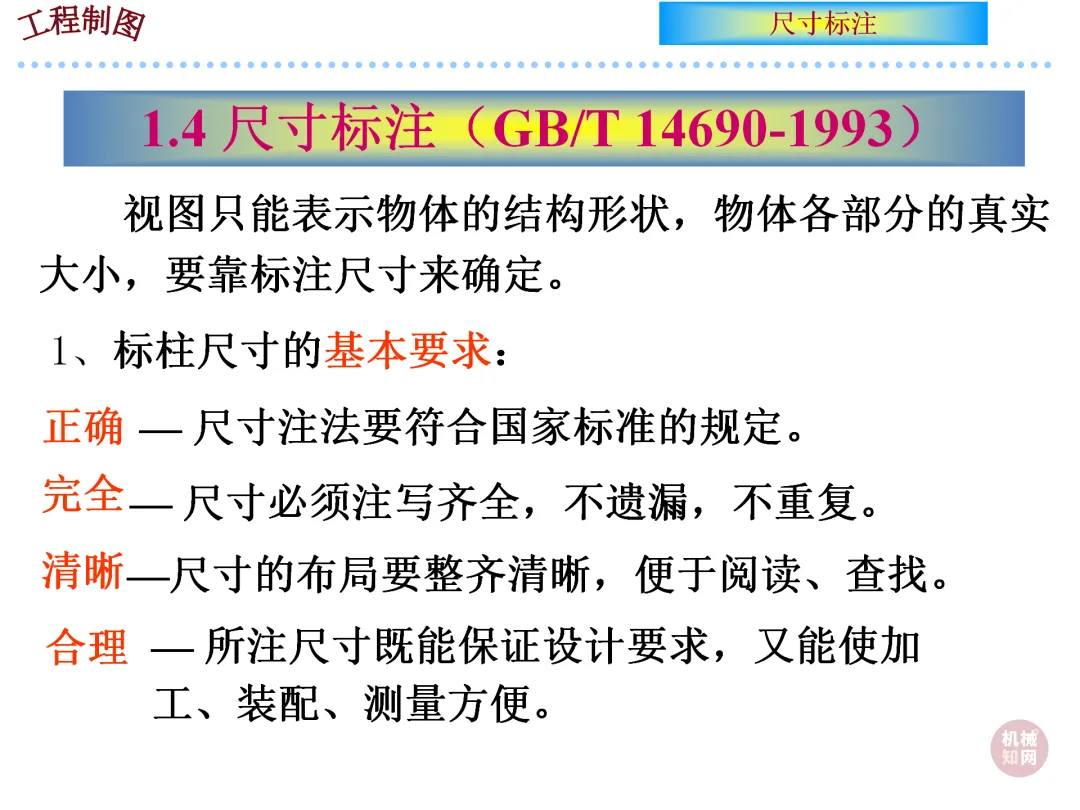

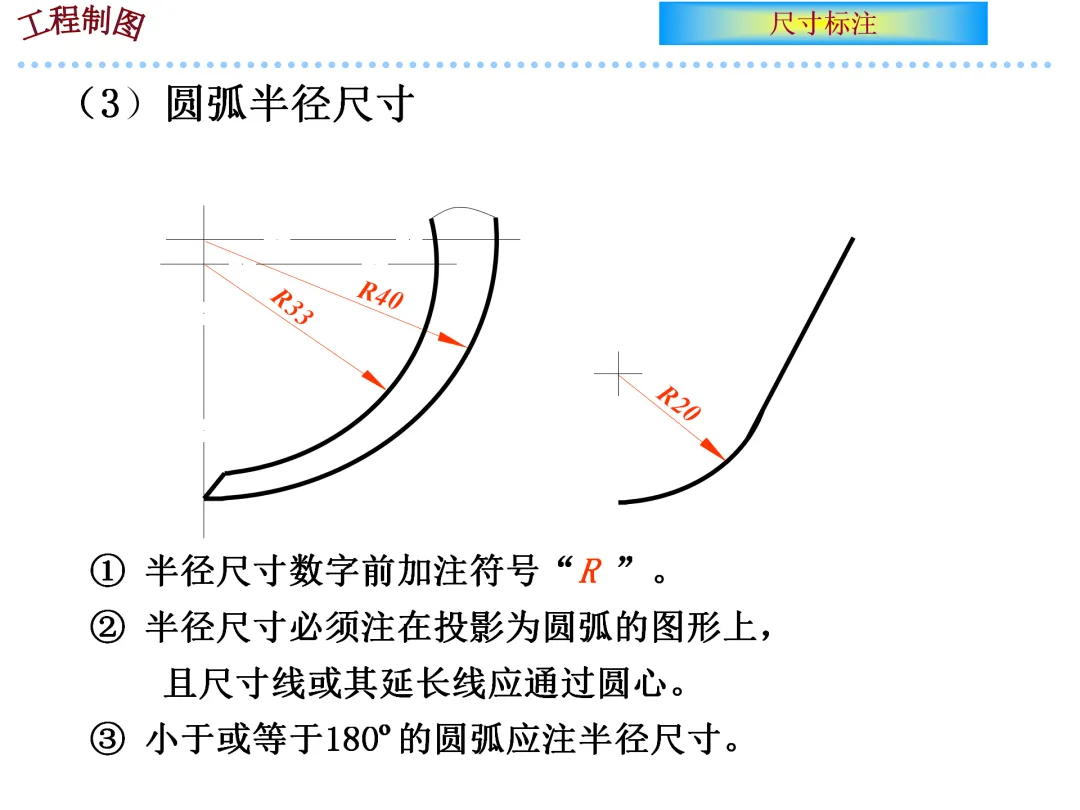

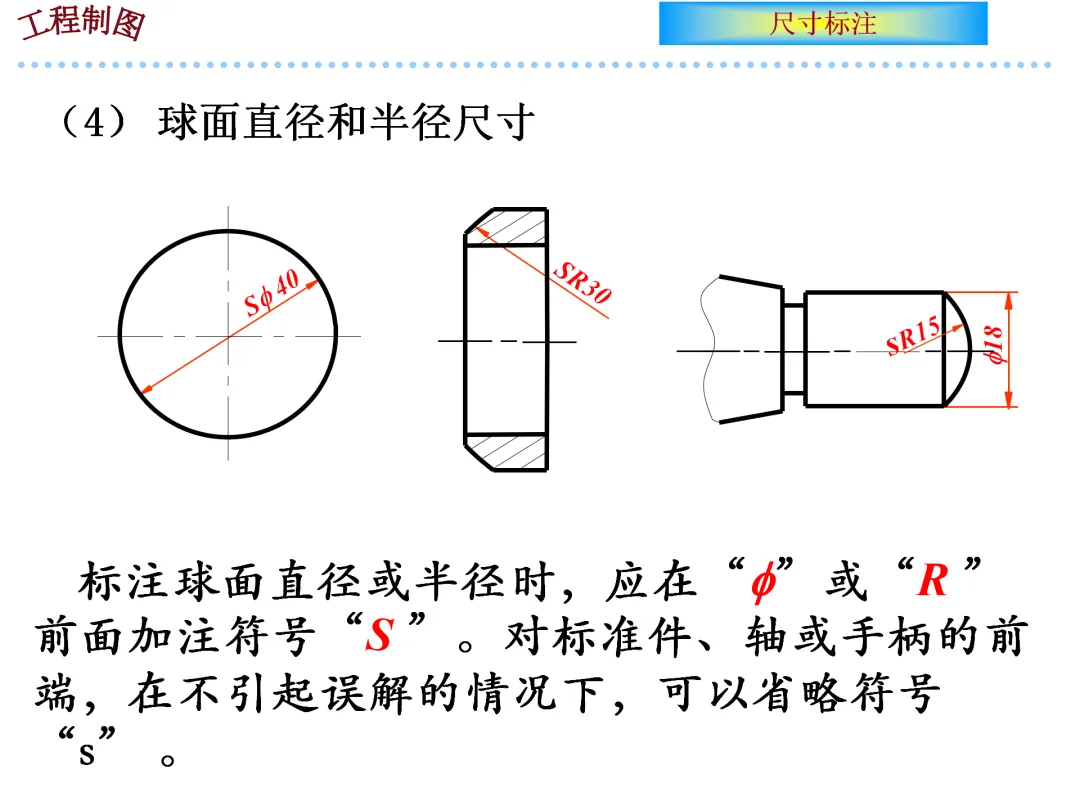

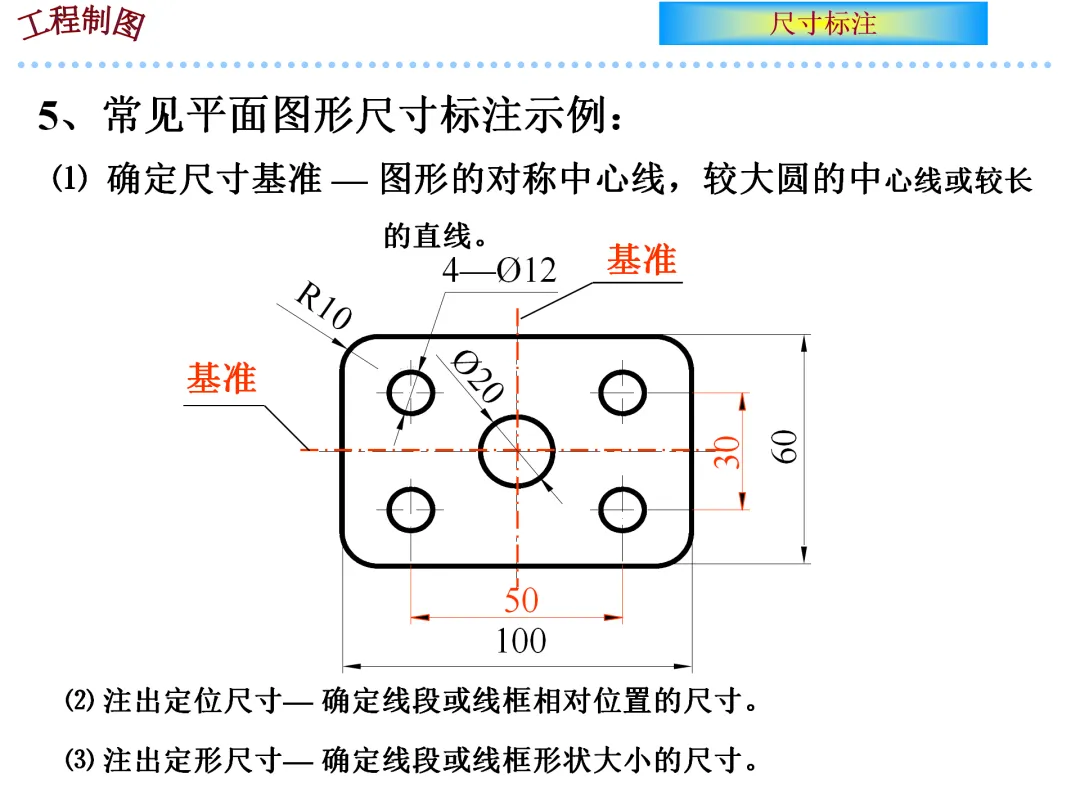

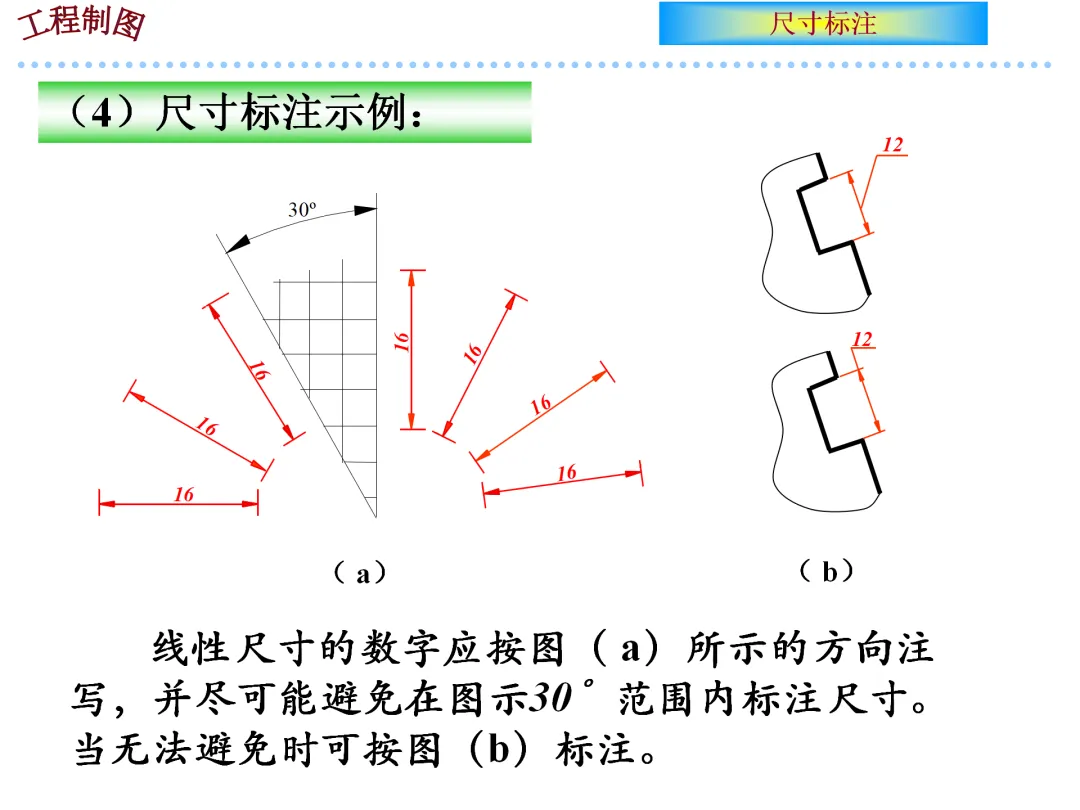

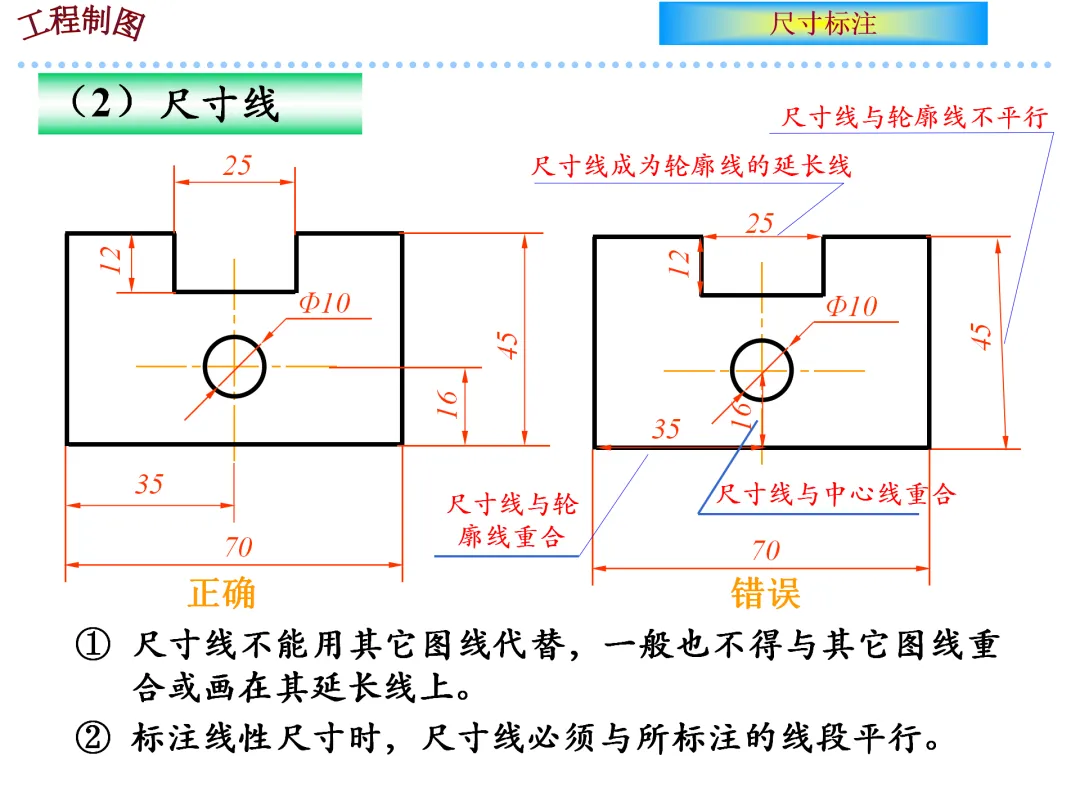

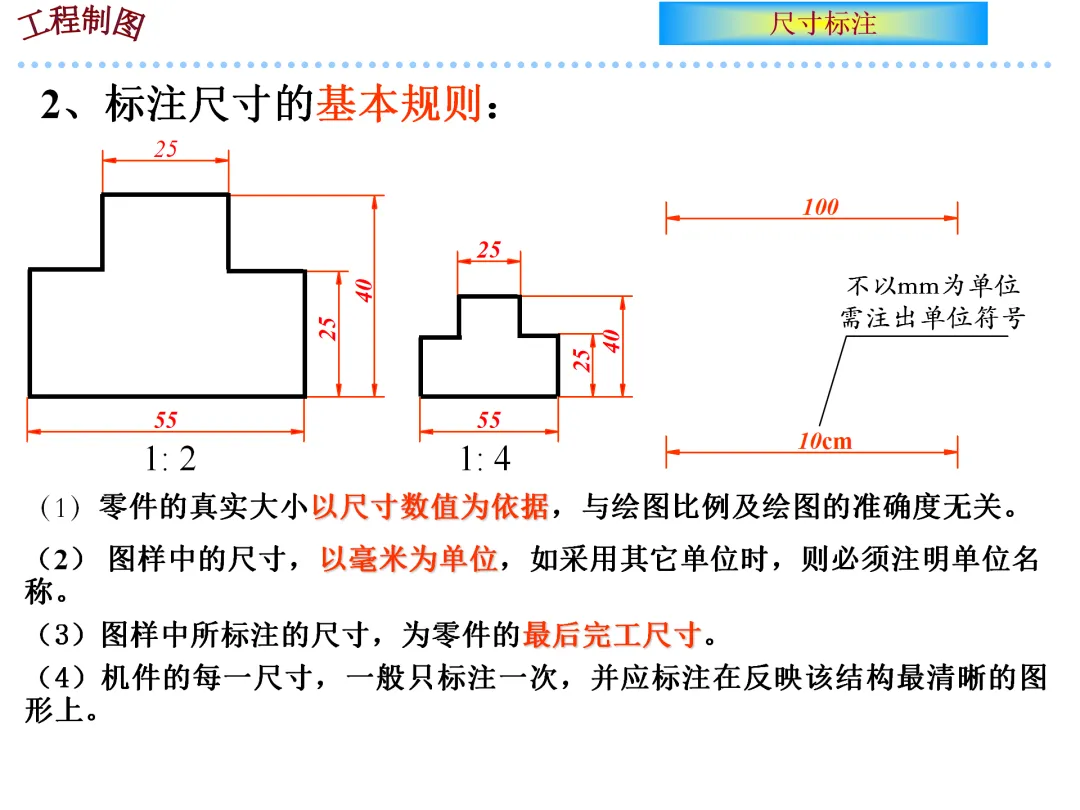

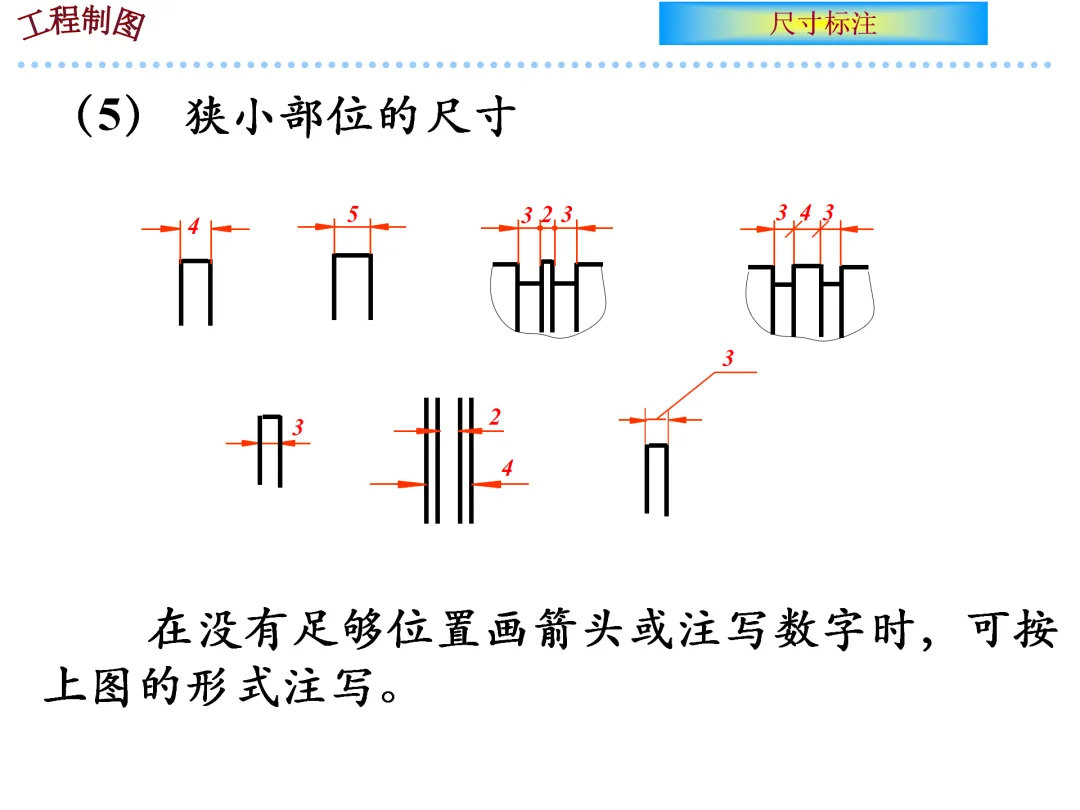

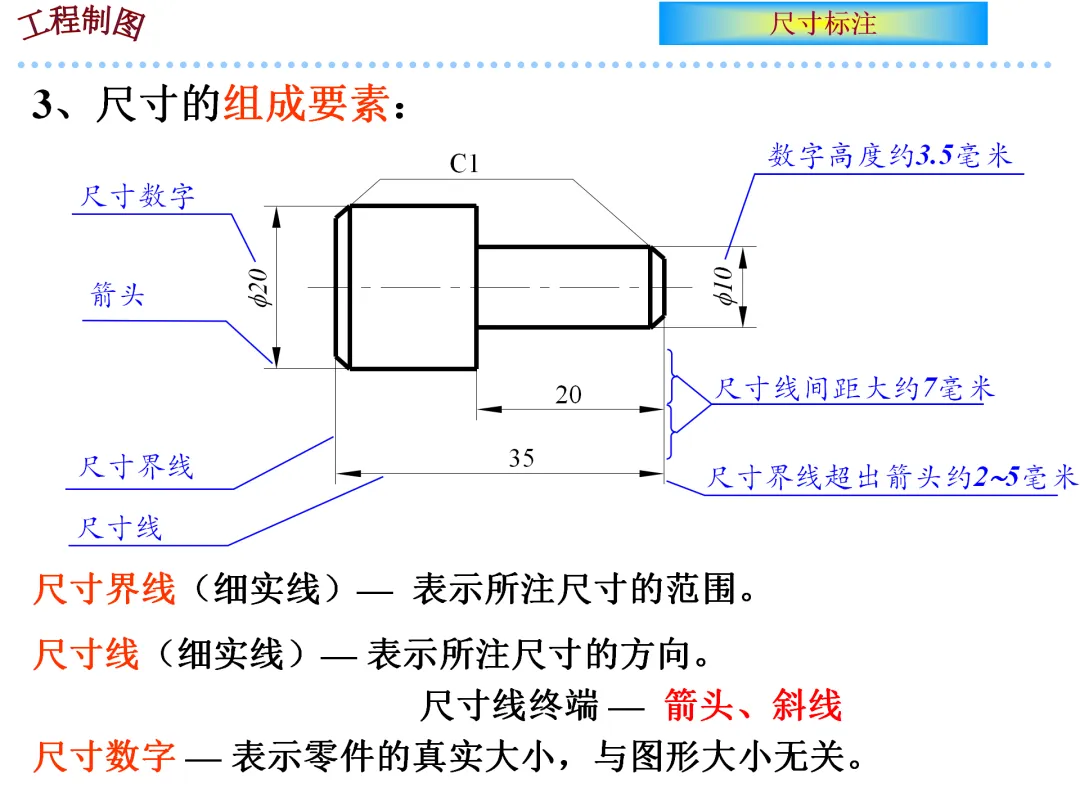

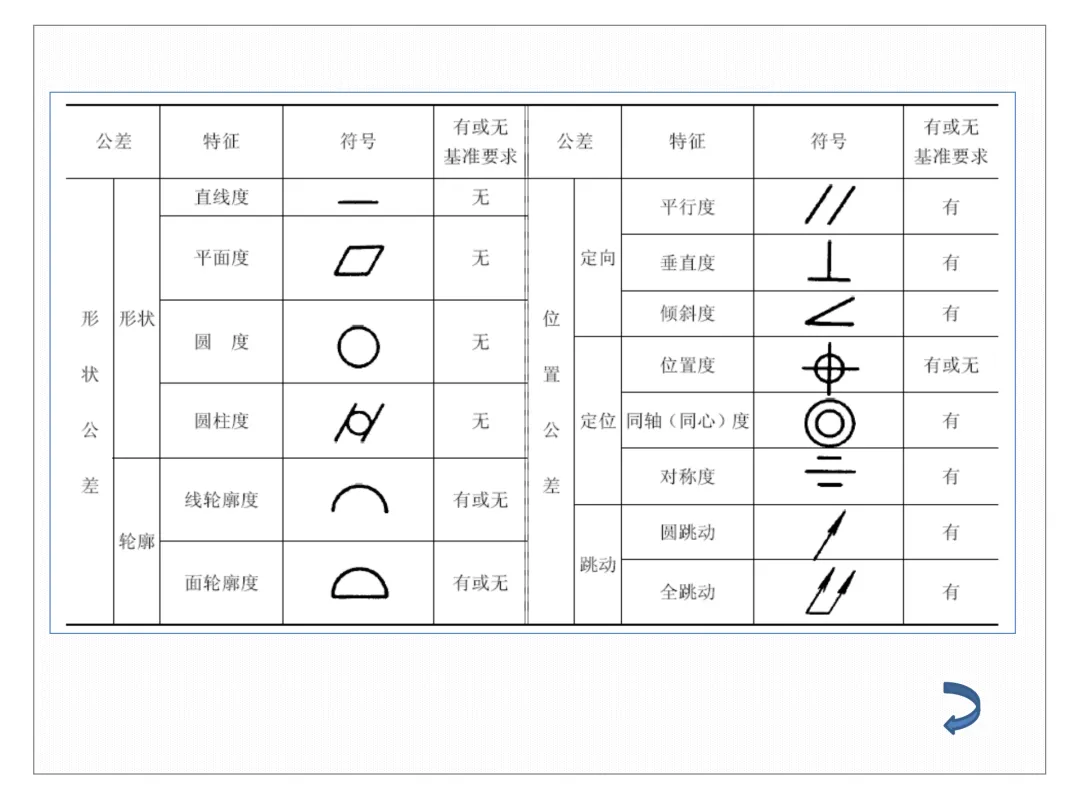

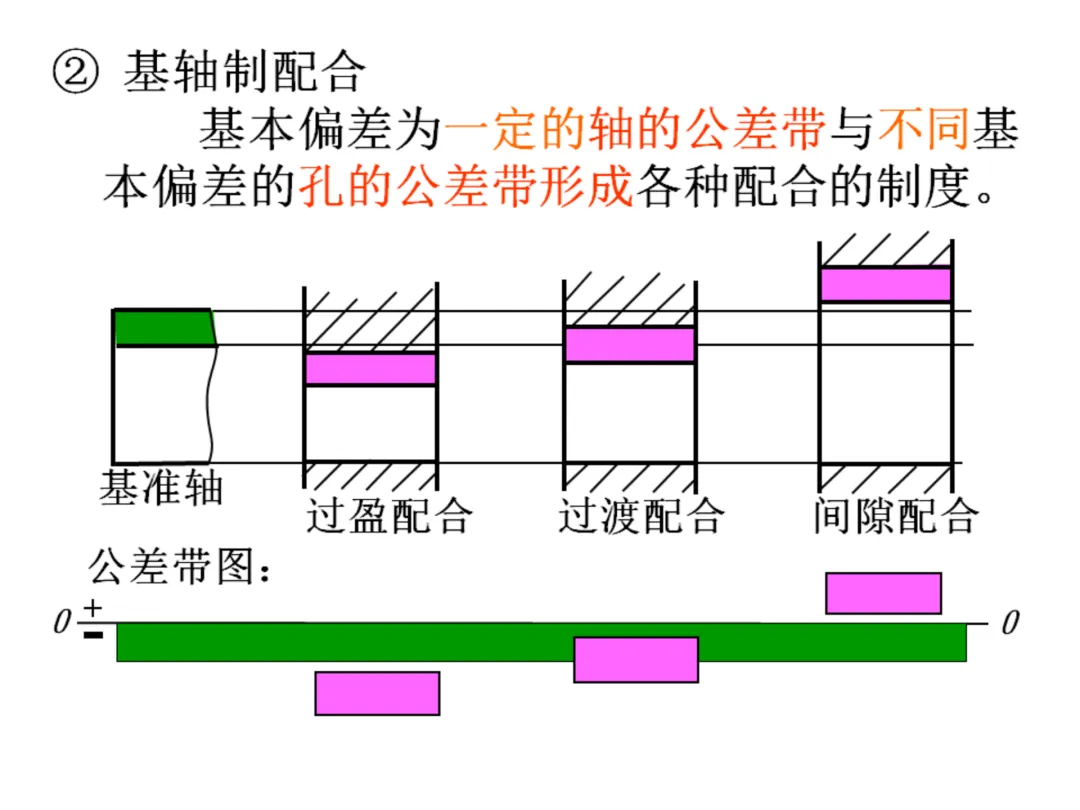

无论采用何种比例绘图，图样上所标注的尺寸数值均应为机件的实际尺寸。尺寸标注的基本要素包括尺寸界限、尺寸线和尺寸数字。线性尺寸数字一般注写在尺寸线上方，垂直尺寸字头朝左，角度尺寸数字一律水平书写。标注直径时加注符号“Φ”，标注半径时加注“R”，标注球直径时加注“SΦ”。
03、投影法与三视图原理
机械制图采用正投影法绘制，即投影线垂直于投影面。

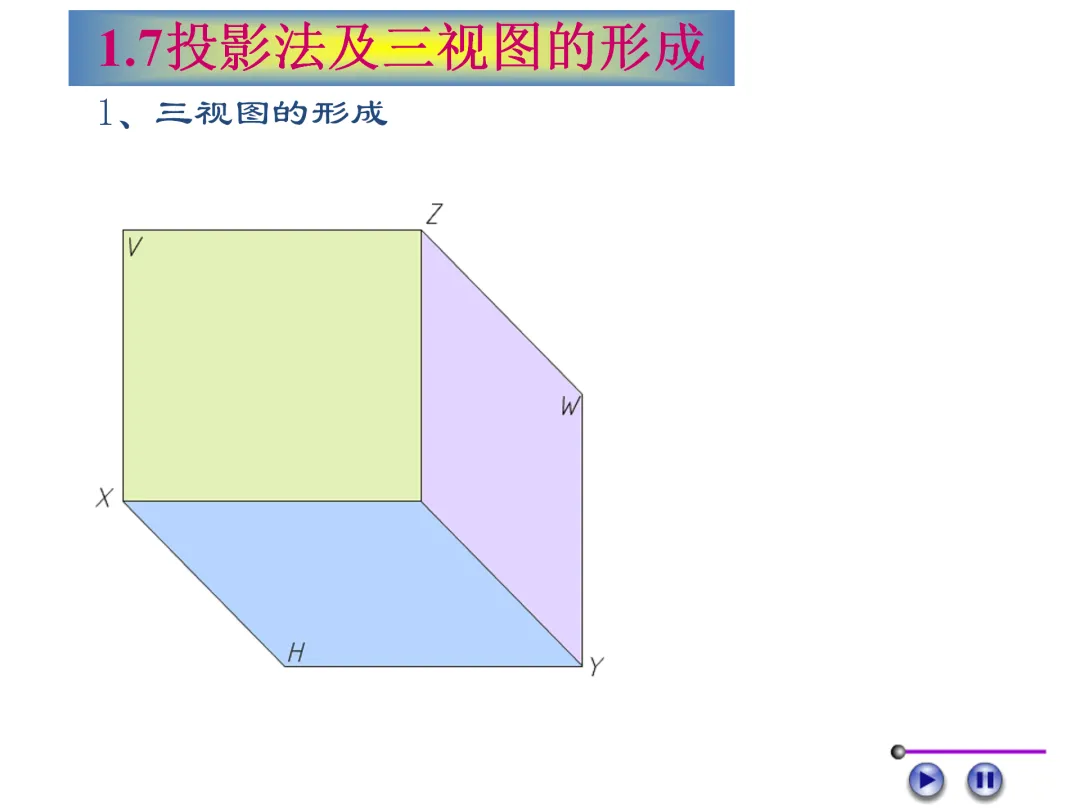

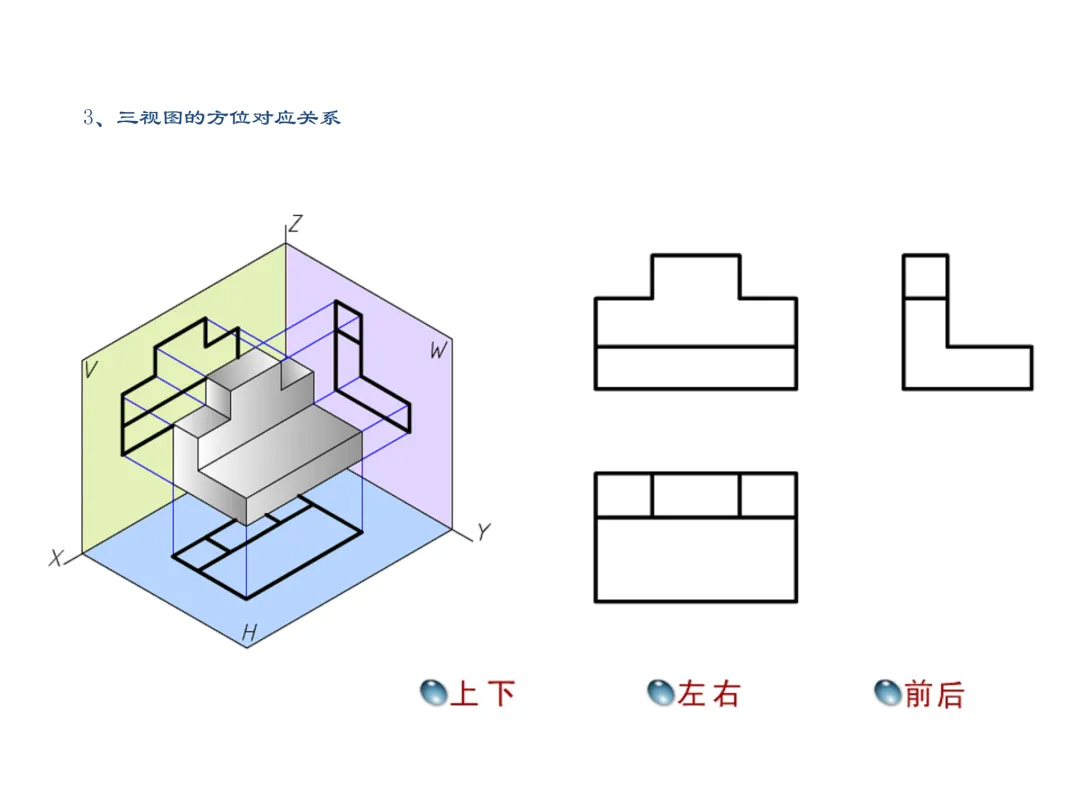

三面投影体系由三个互相垂直的投影面构成：正面（V面）、水平面（H面）和侧面（W面）。

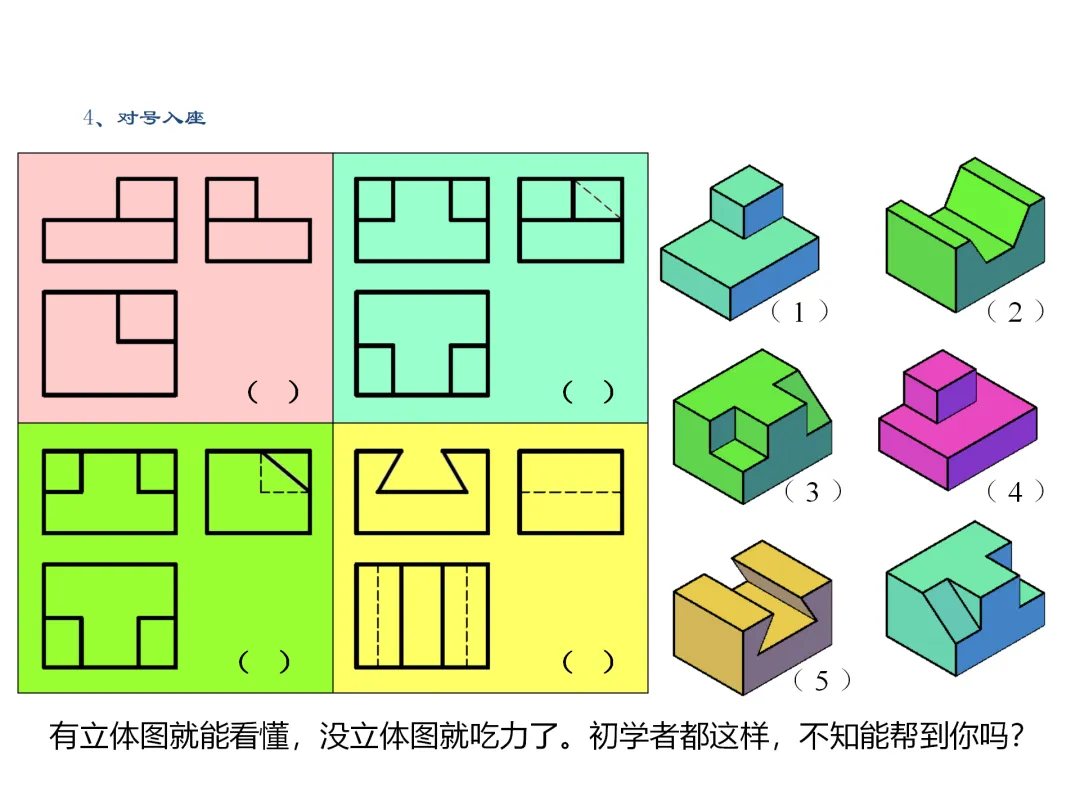

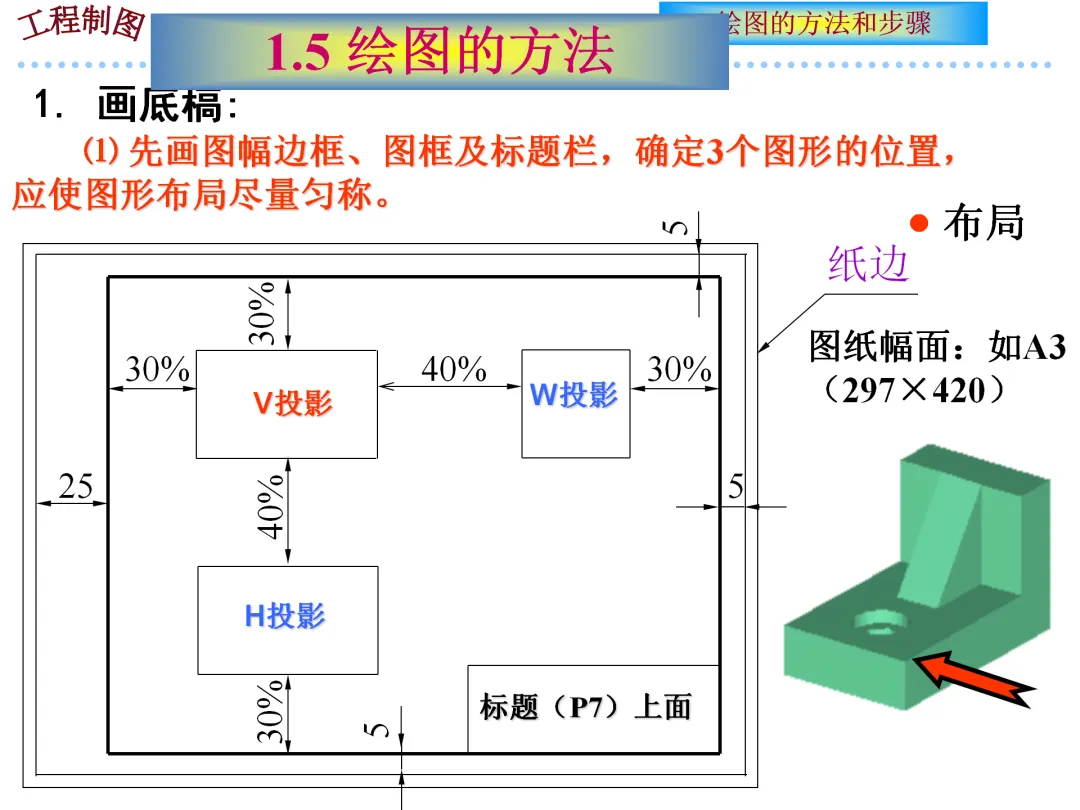

将物体放在三面投影体系中，分别向三个投影面投射，得到主视图、俯视图和左视图，这就是三视图。

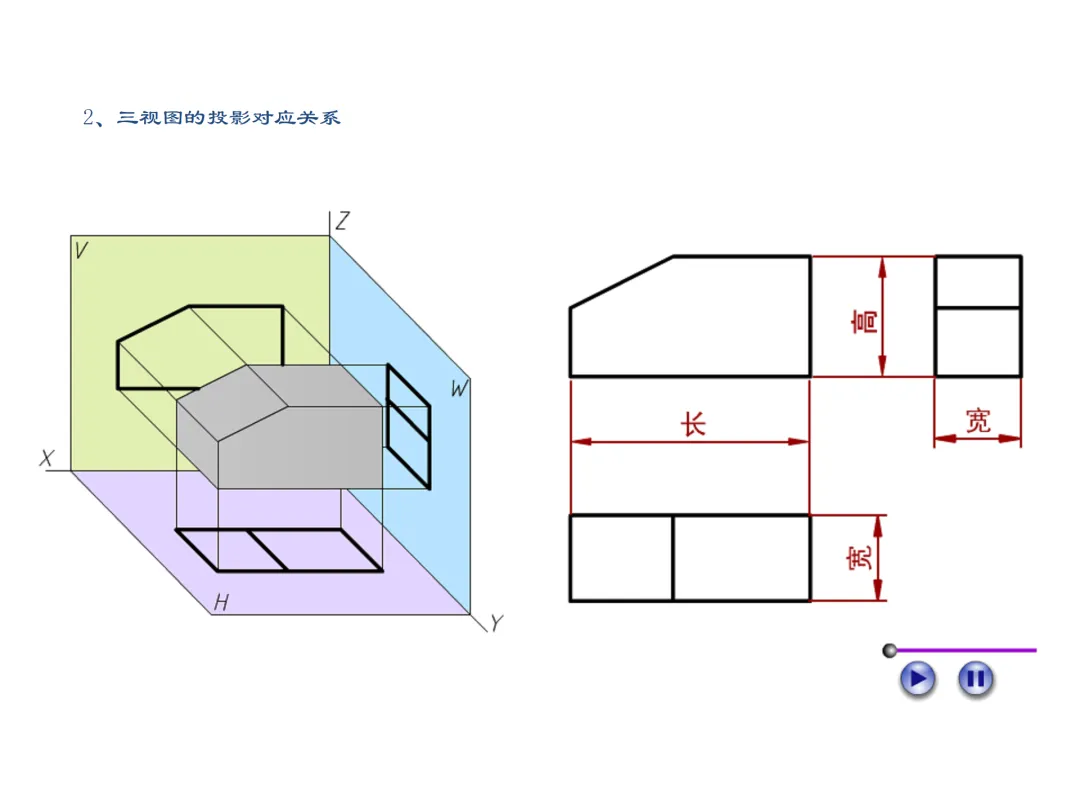

三视图的投影规律为：主视图与俯视图长对正，主视图与左视图高平齐，俯视图与左视图宽相等。主视图能反映零件的长和高，俯视图反映长和宽，左视图反映高和宽。
04、零件表达方法与视图选择
为完整清晰地表达机件各部分形状，机械制图提供了多种表达方法。

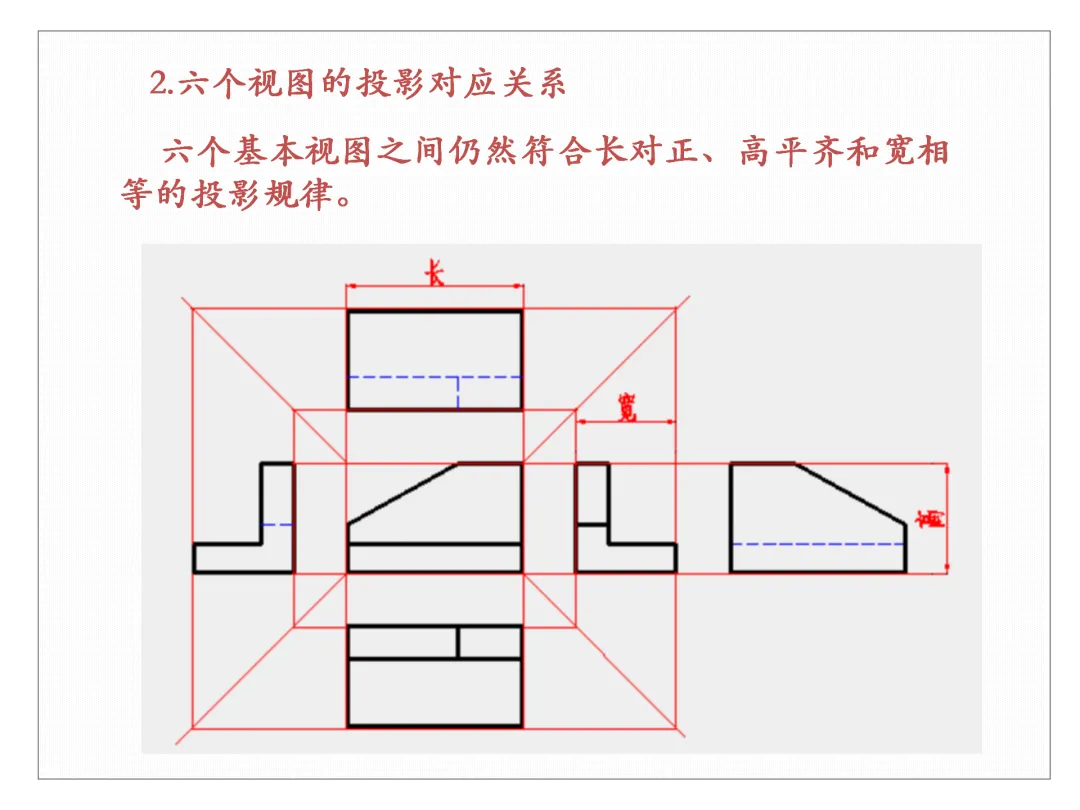

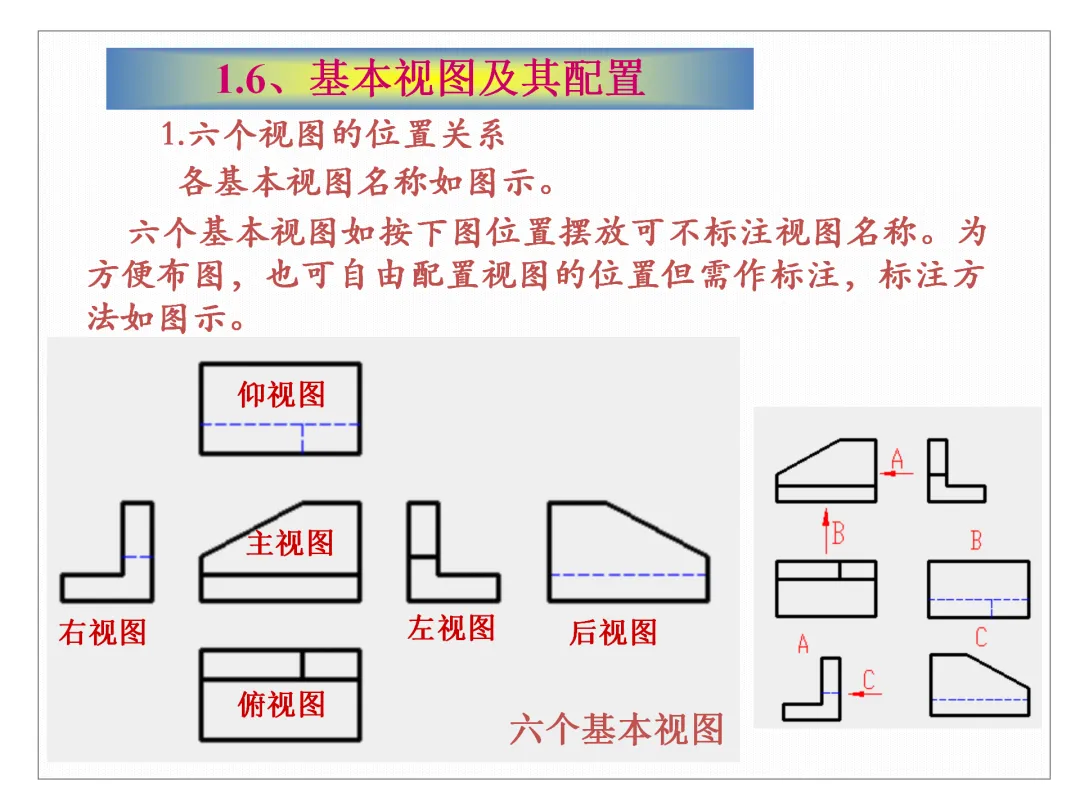

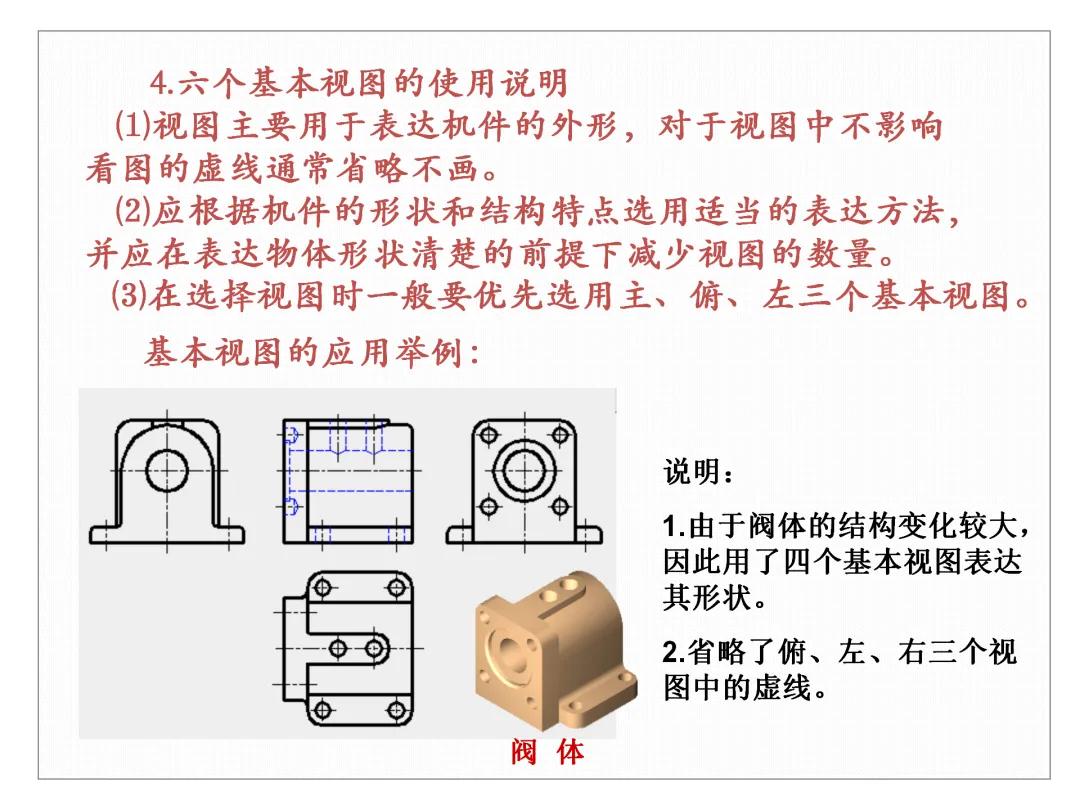

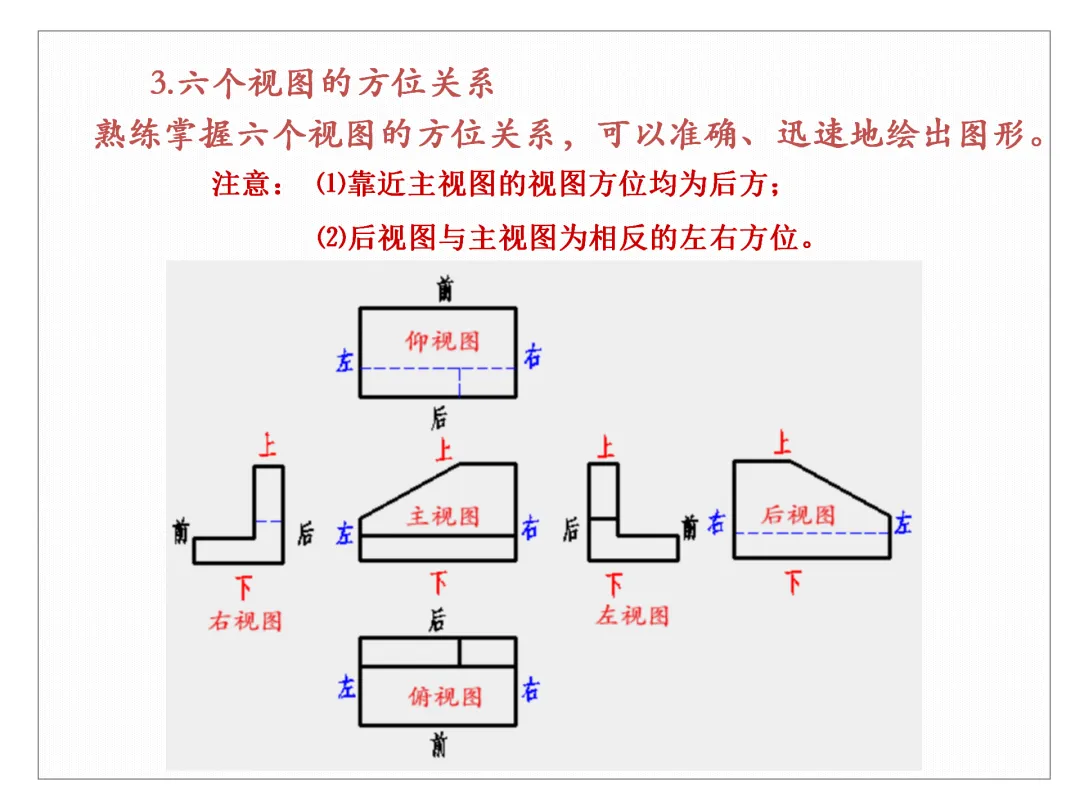

基本视图包括主视图、俯视图、左视图，此外还有仰视图、右视图和后视图。
剖视图用于表达零件内部结构，可分为全剖视图、半剖视图和局部剖视图。
断面图仅绘制零件某一局部断面形状，常用于表达零件上局部结构或孔等细节。
局部放大图可将细小结构放大，以便更清晰地表达形状和尺寸。
在完整表达零件结构的前提下，应尽量减少视图数量，选择最能反映零件形状特征的方向作为主视图投影方向。
05、标准件与常用件的特殊画法

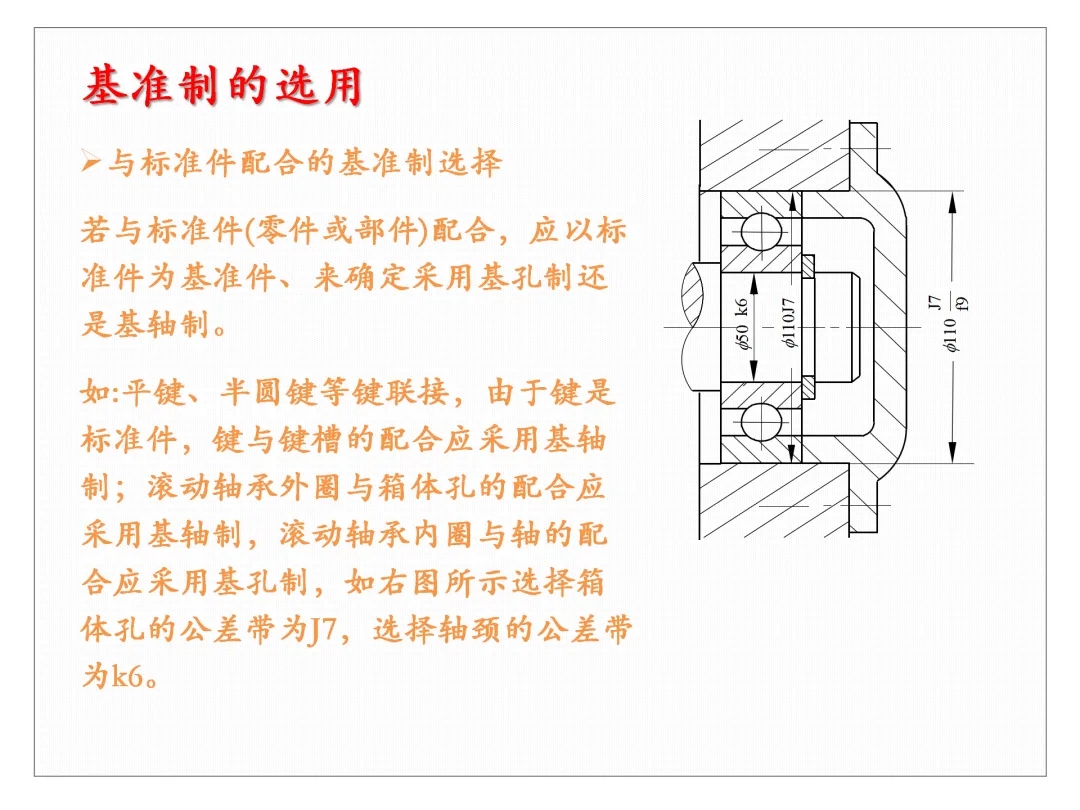

机械制图对螺纹、齿轮等标准件和常用件有专门的规定画法。
螺纹的牙顶线和螺纹终止线用粗实线，牙底线用细实线。齿轮的分度圆和分度线用细点划线，齿顶圆和齿顶线用粗实线，齿根圆在视图中用细实线（可省略），在剖视图中用粗实线。

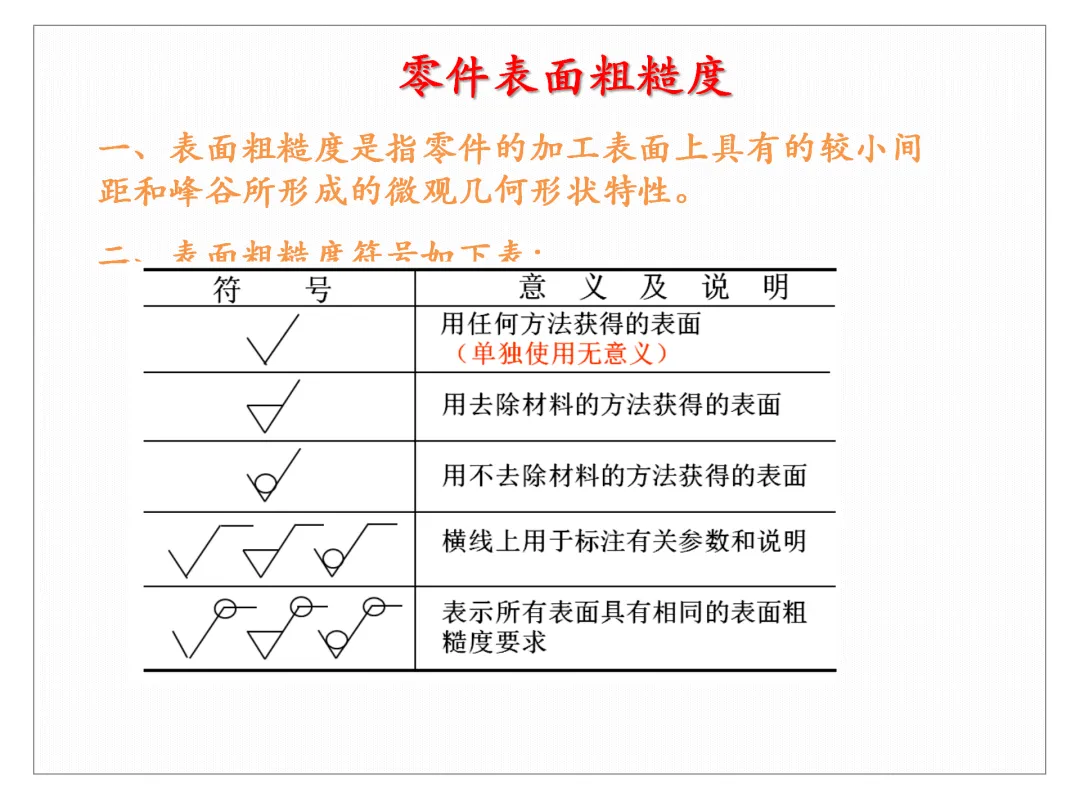

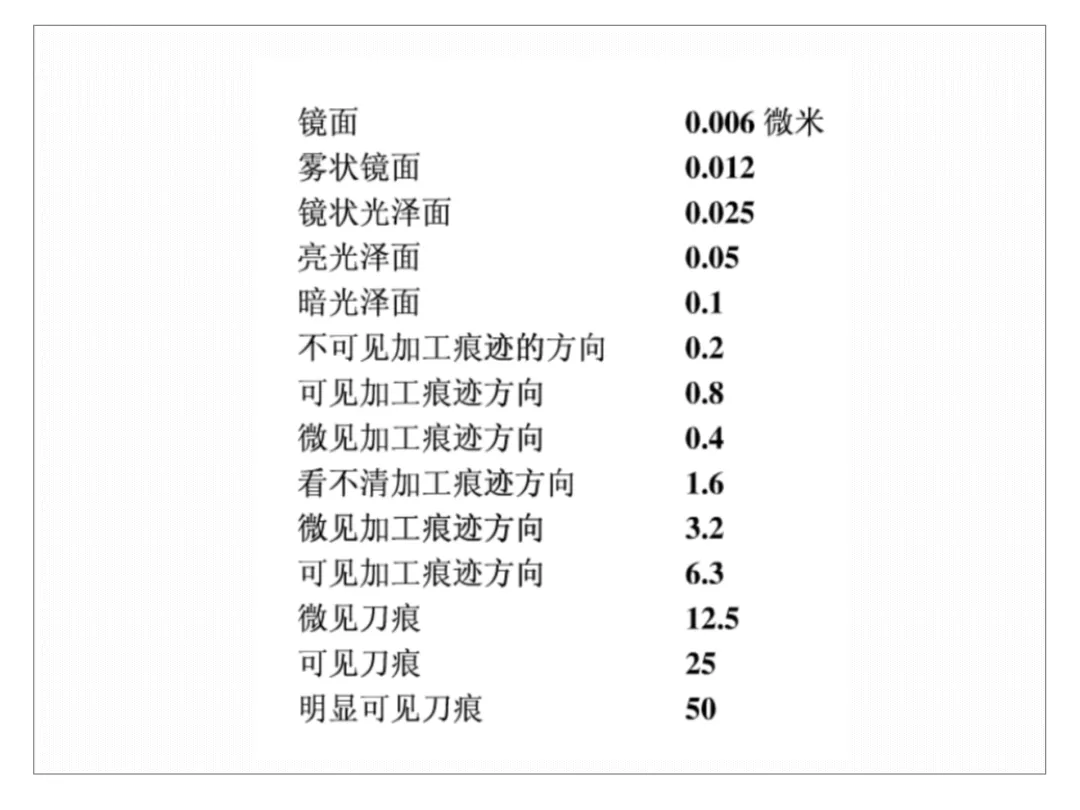

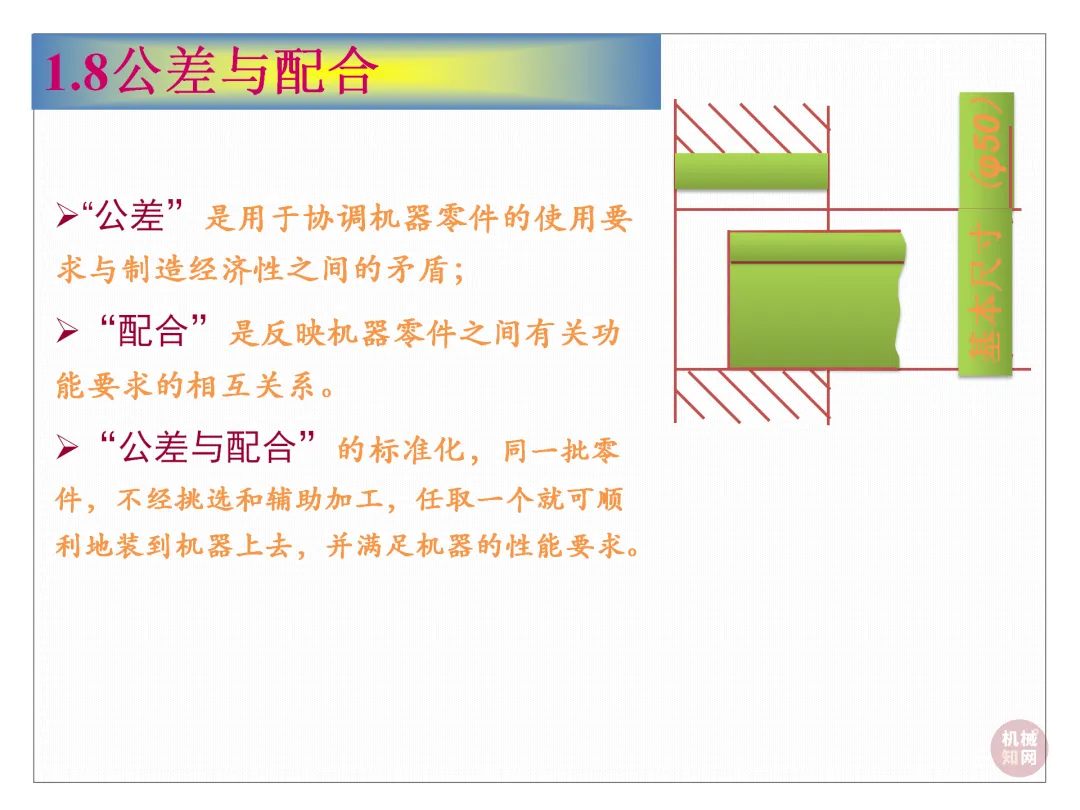

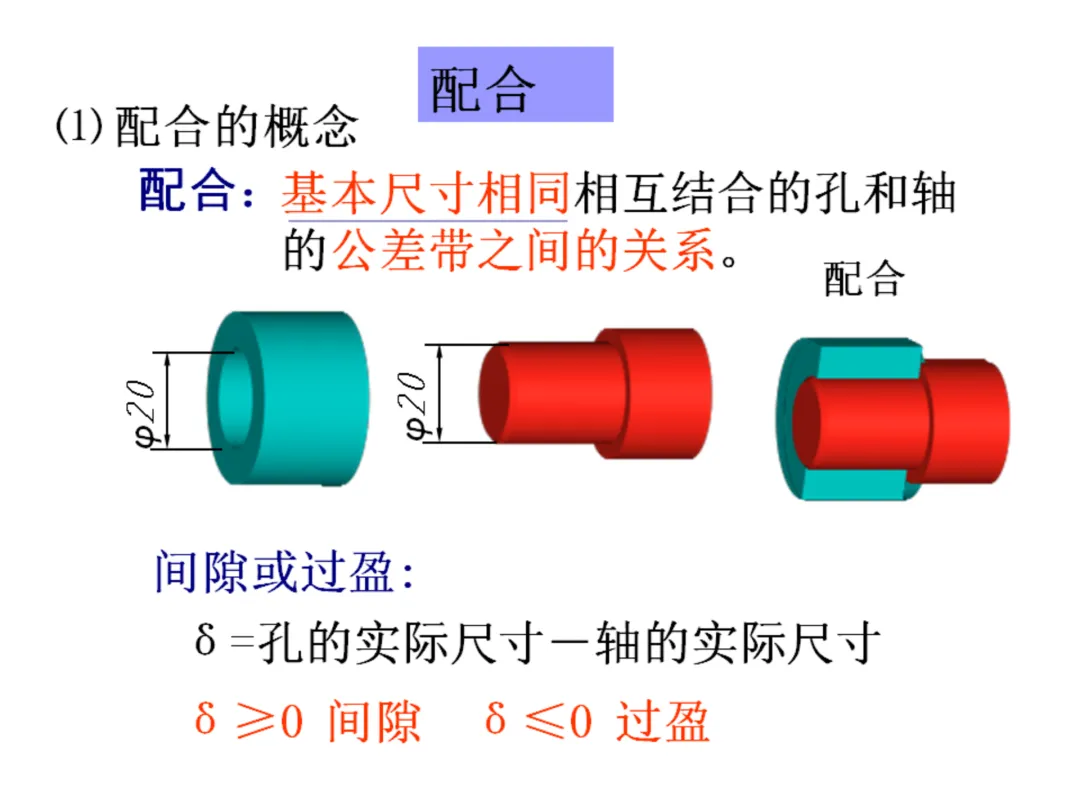

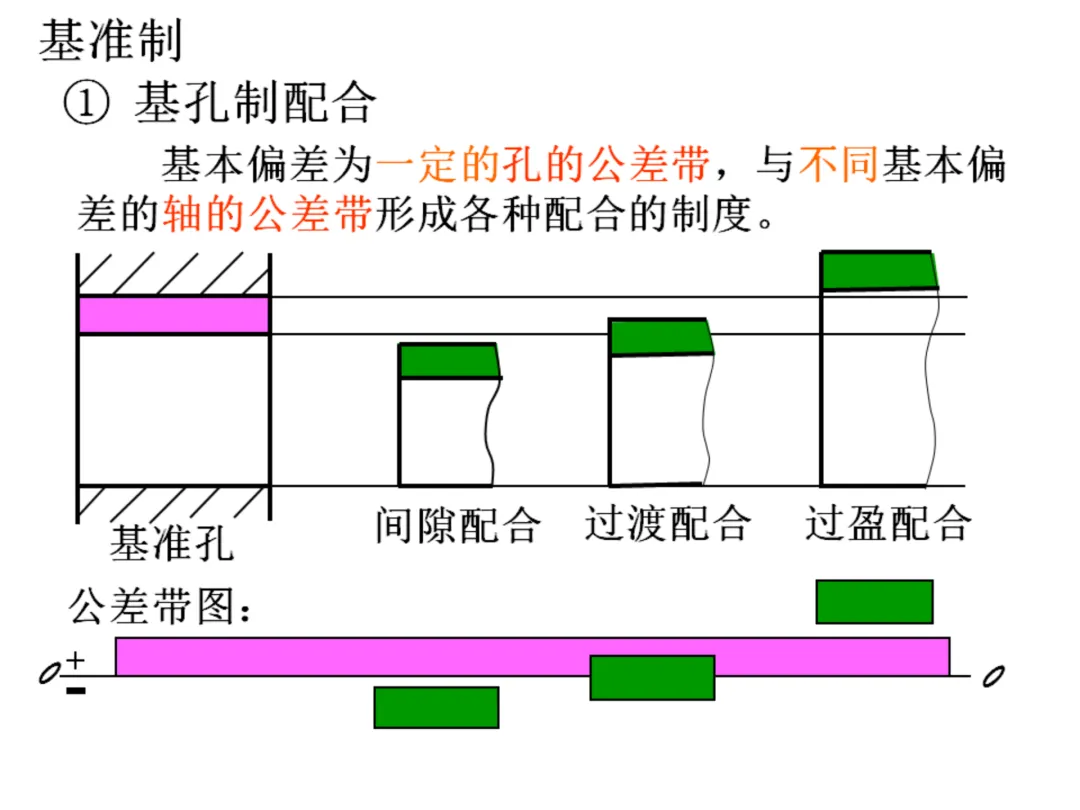

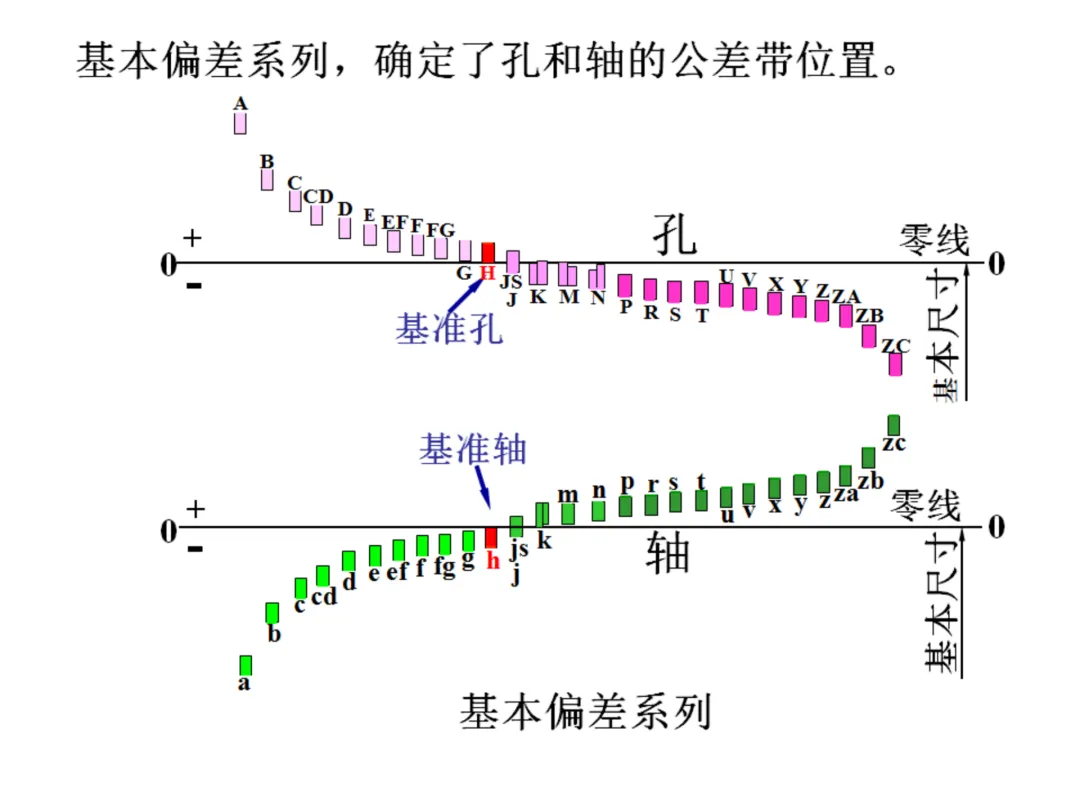

这些规定画法能够简化绘图过程，提高制图效率，同时保证图样的规范性和通用性。在装配图中，还需要绘制零件序号和明细栏，标注必要的尺寸和技术要求，以完整表达机器或部件的工作原理和装配关系
