汽轮机培训基础知识课件

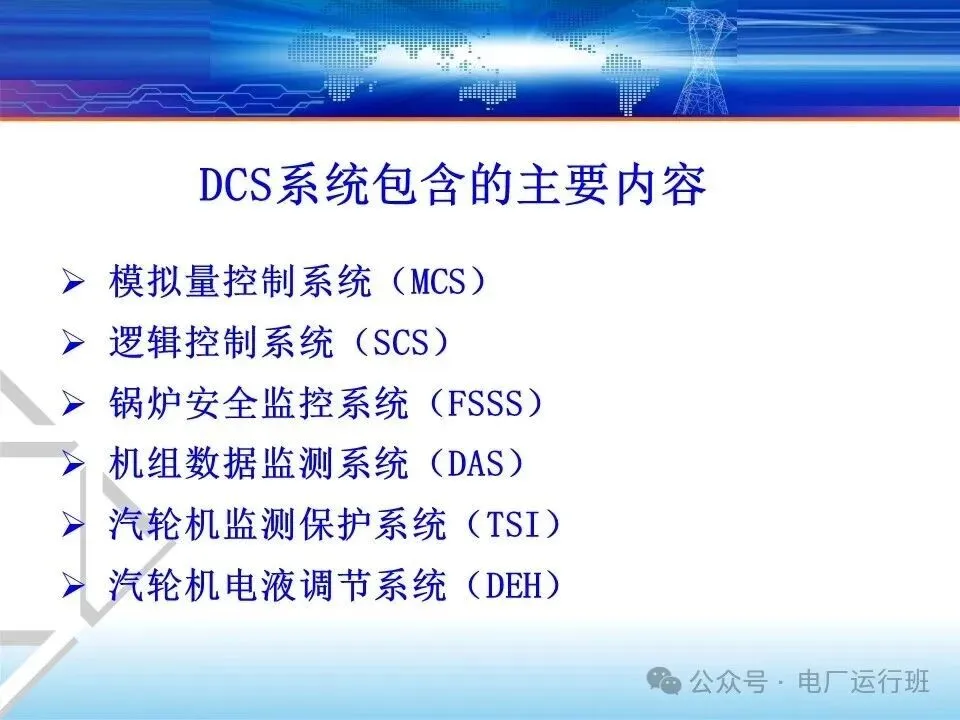

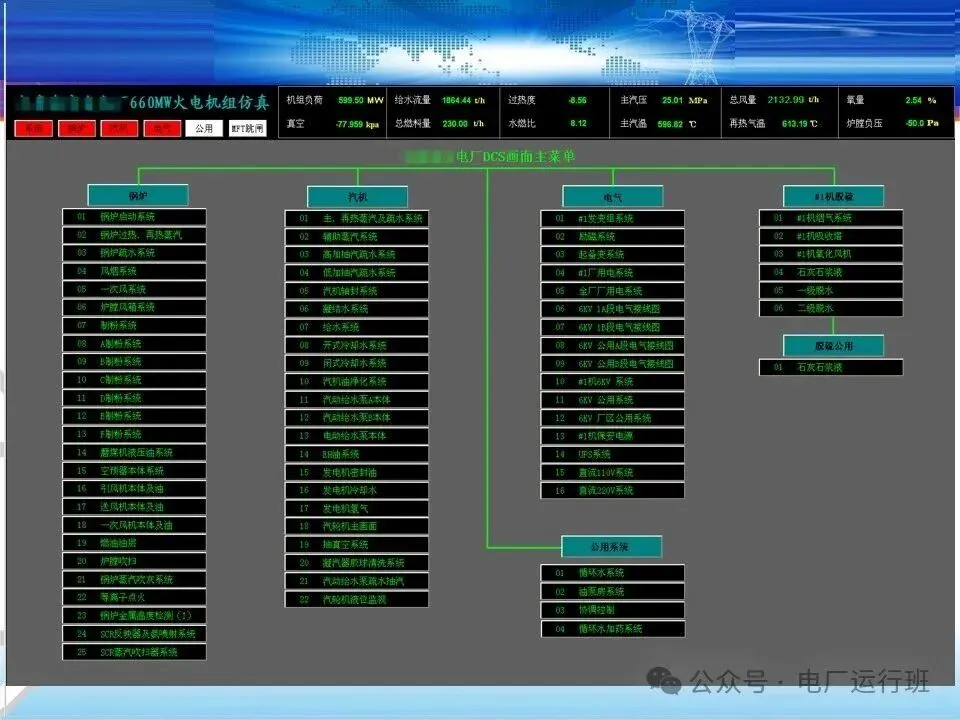

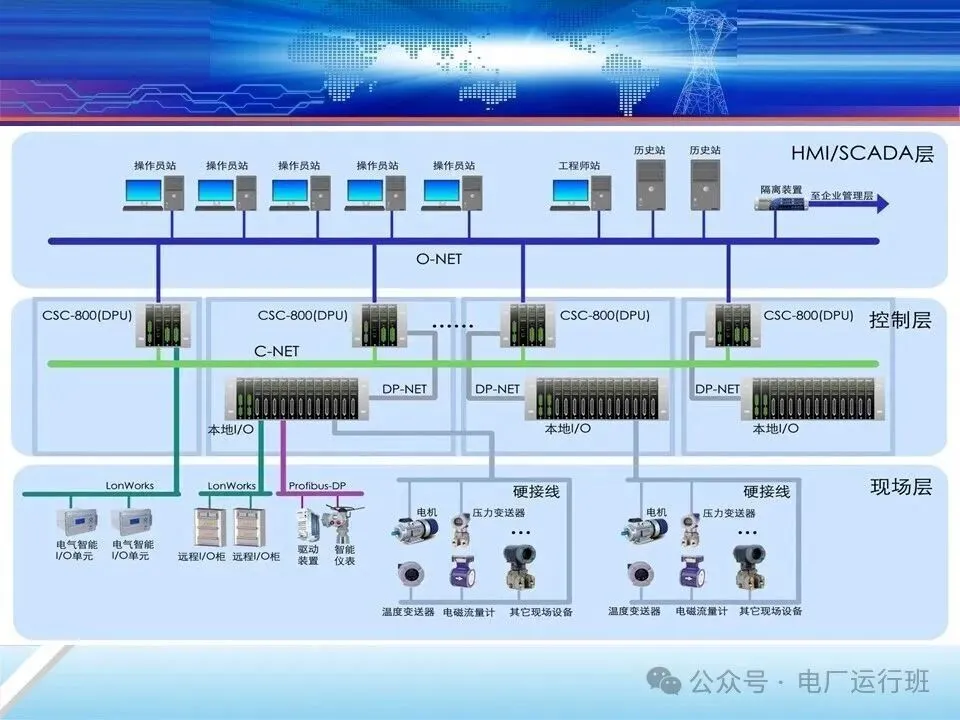

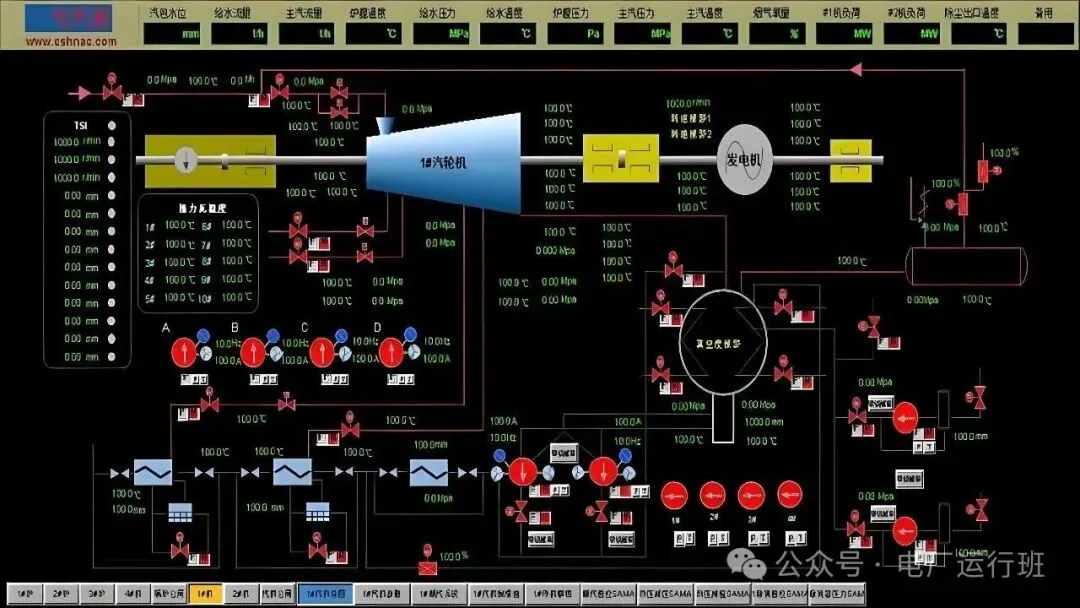

DCS系统包含的主要内容

模拟量控制系统（MCS）

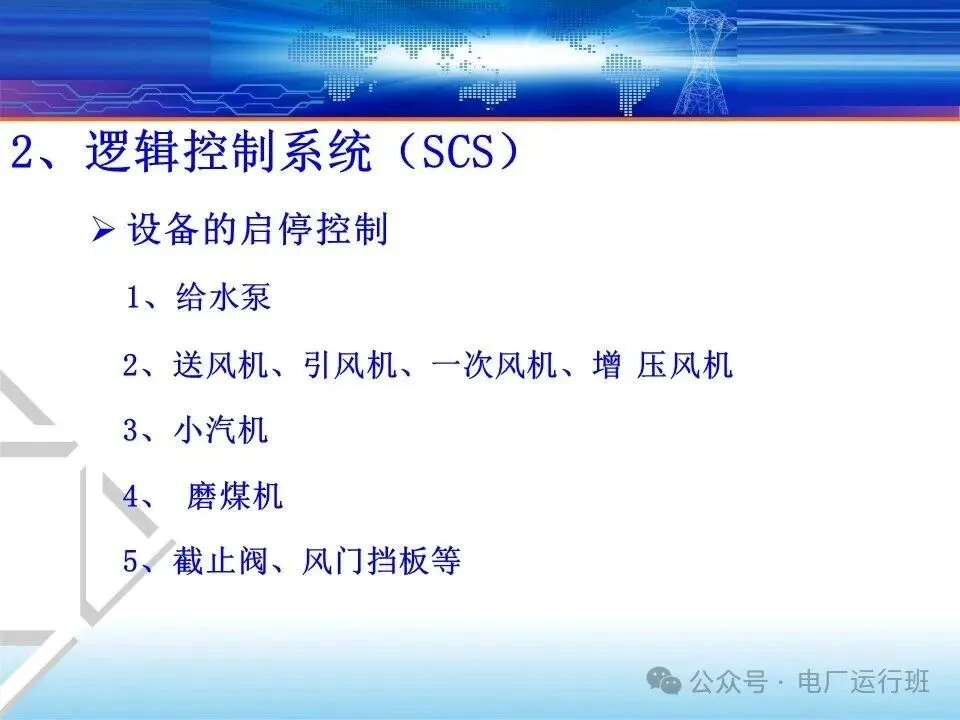

逻辑控制系统（SCS）

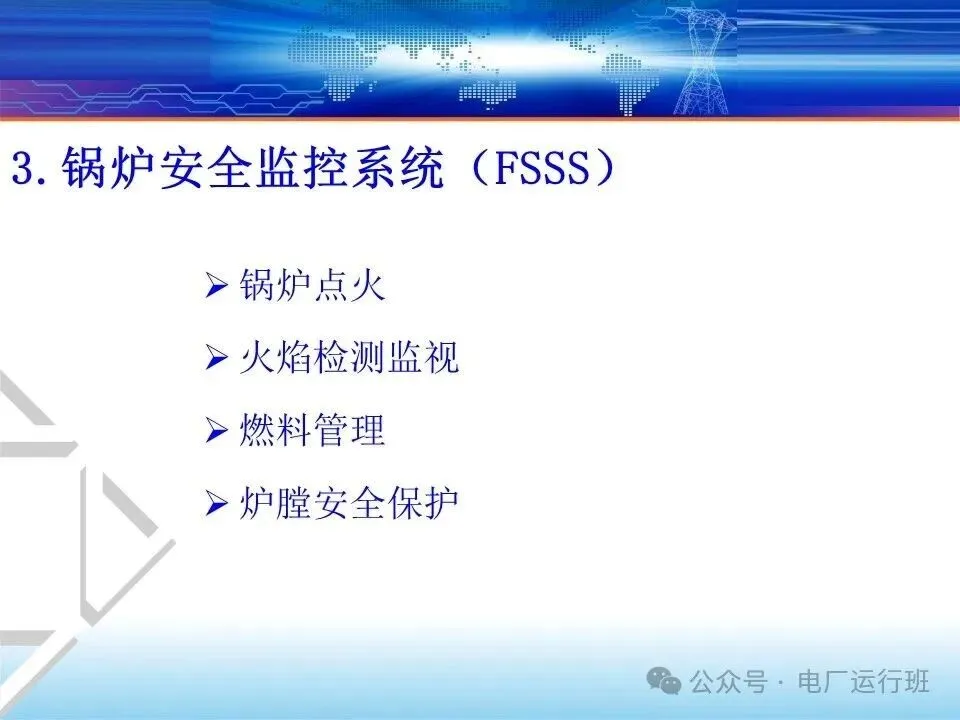

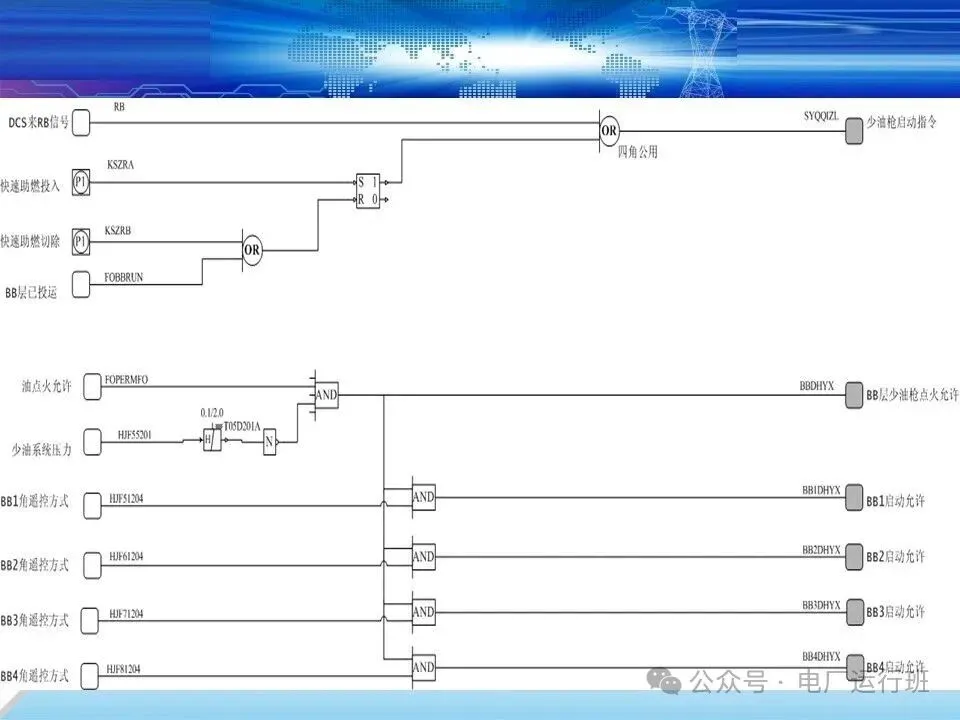

锅炉安全监控系统（FSSS）

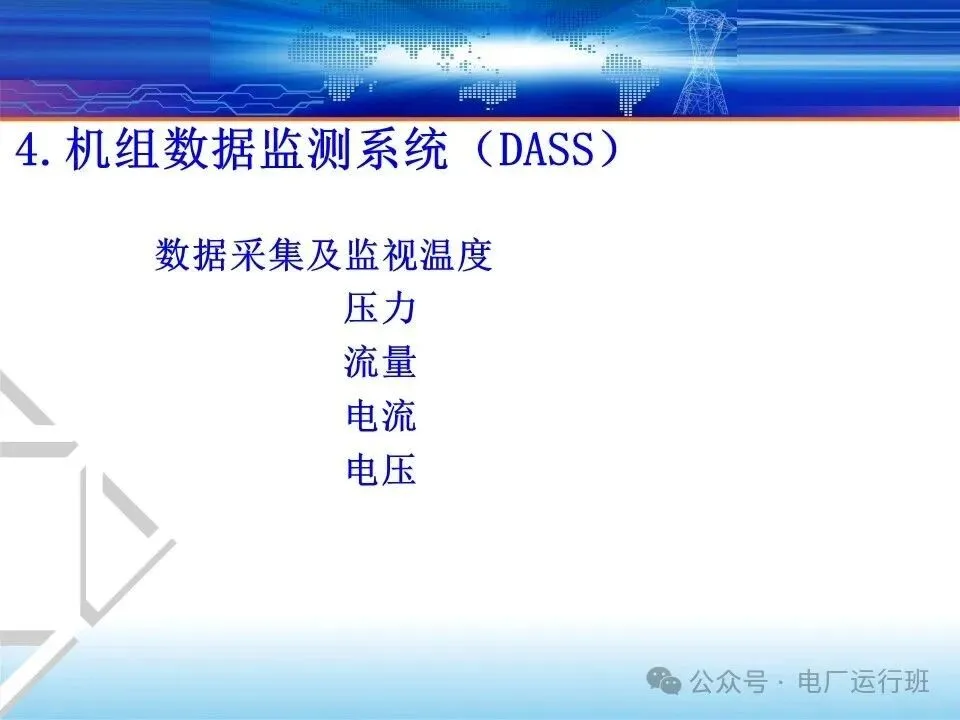

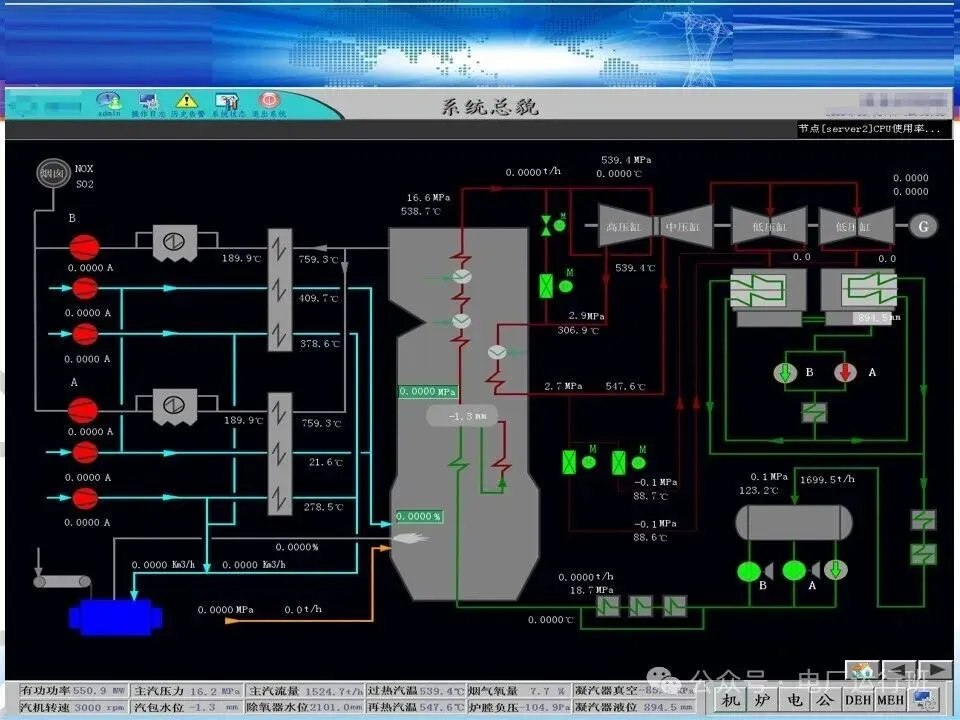

机组数据监测系统（DAS）

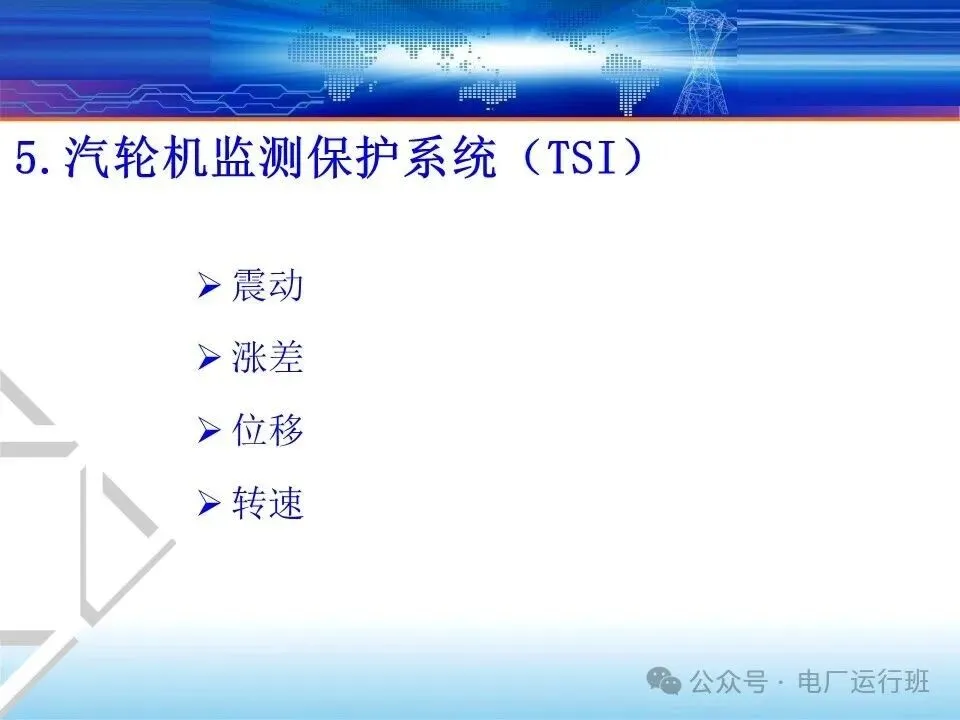

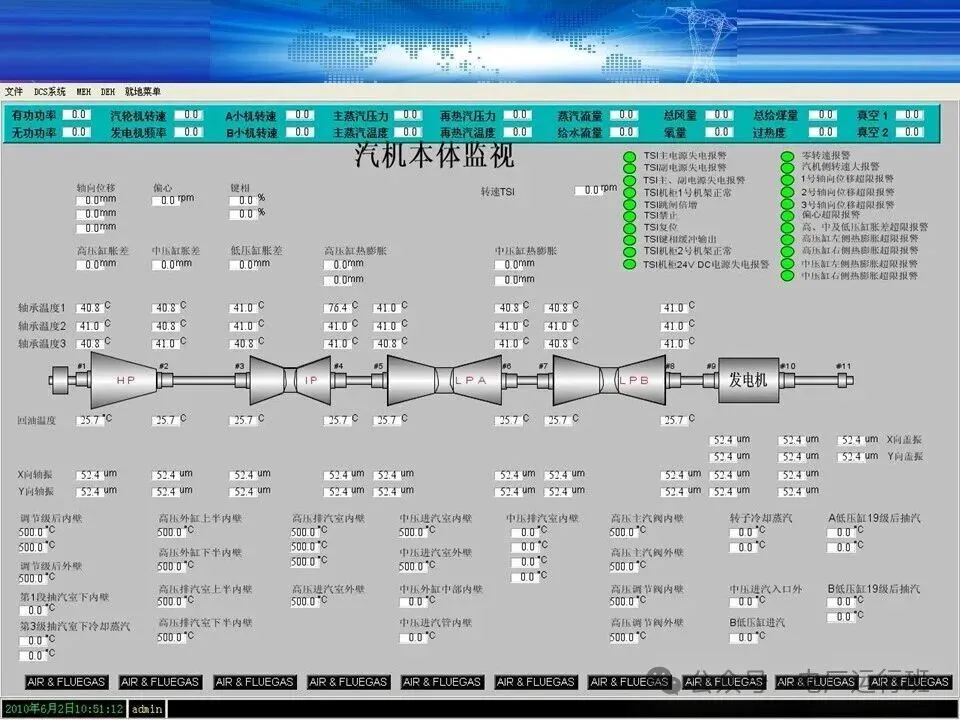

汽轮机监测保护系统（TSI）

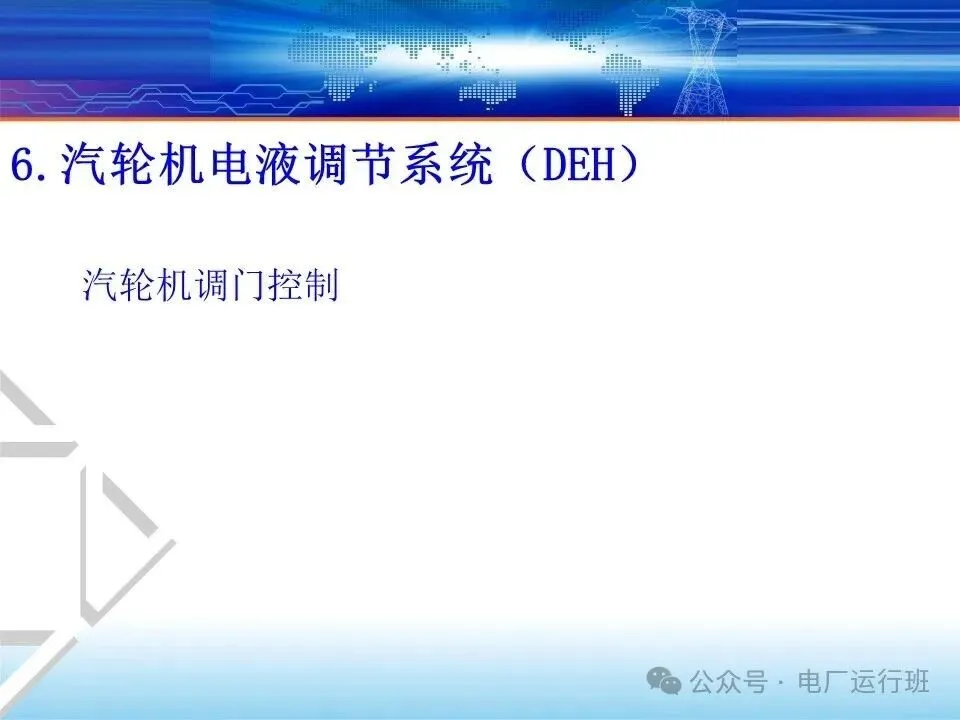

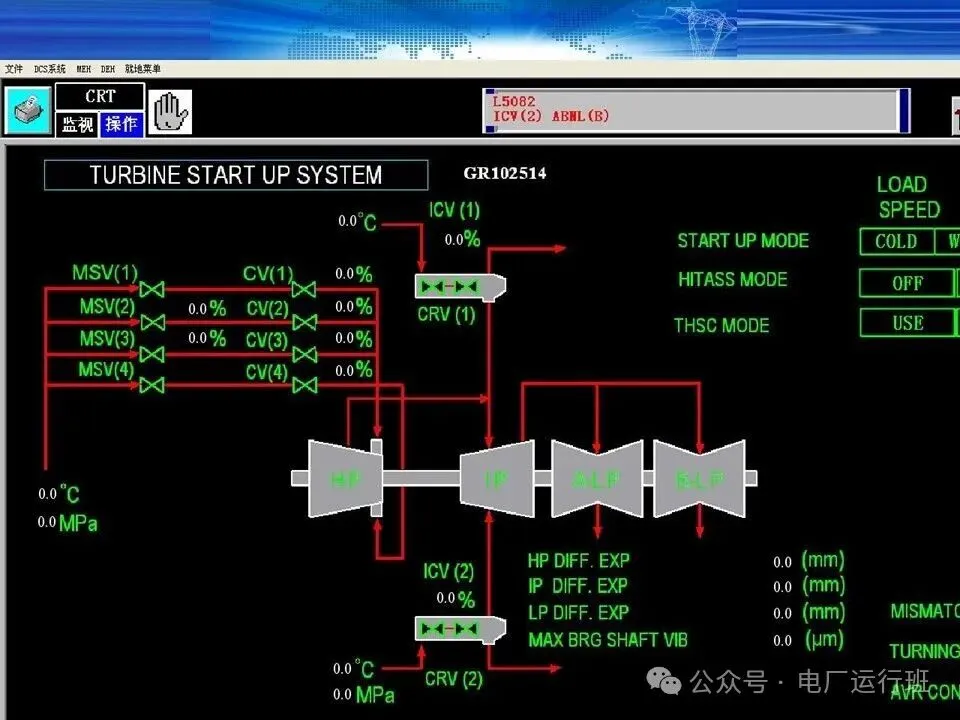

汽轮机电液调节系统（DEH）

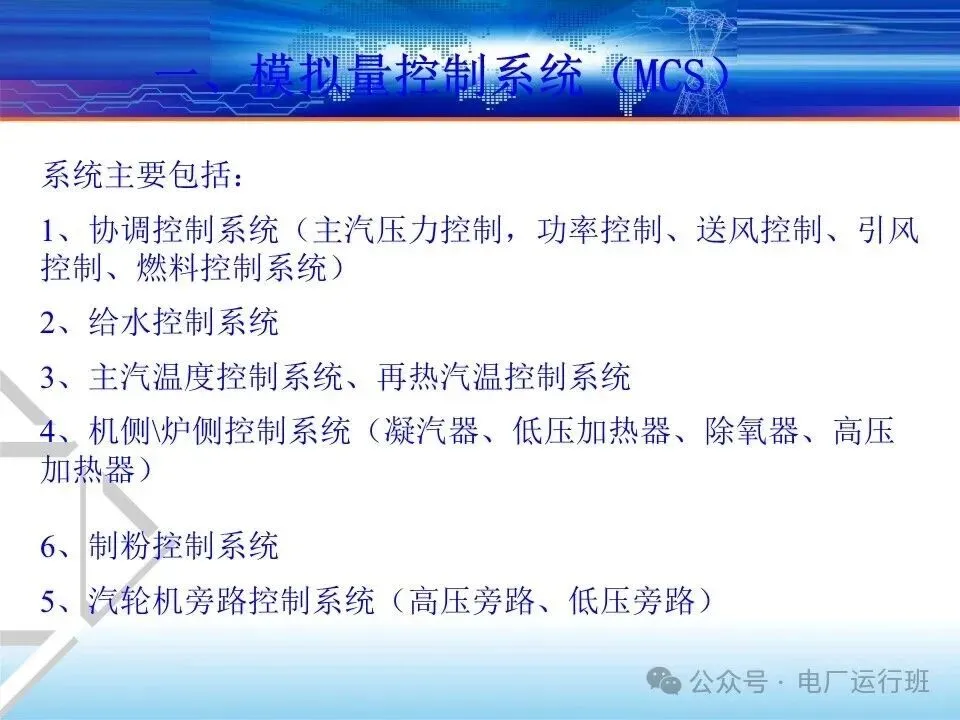

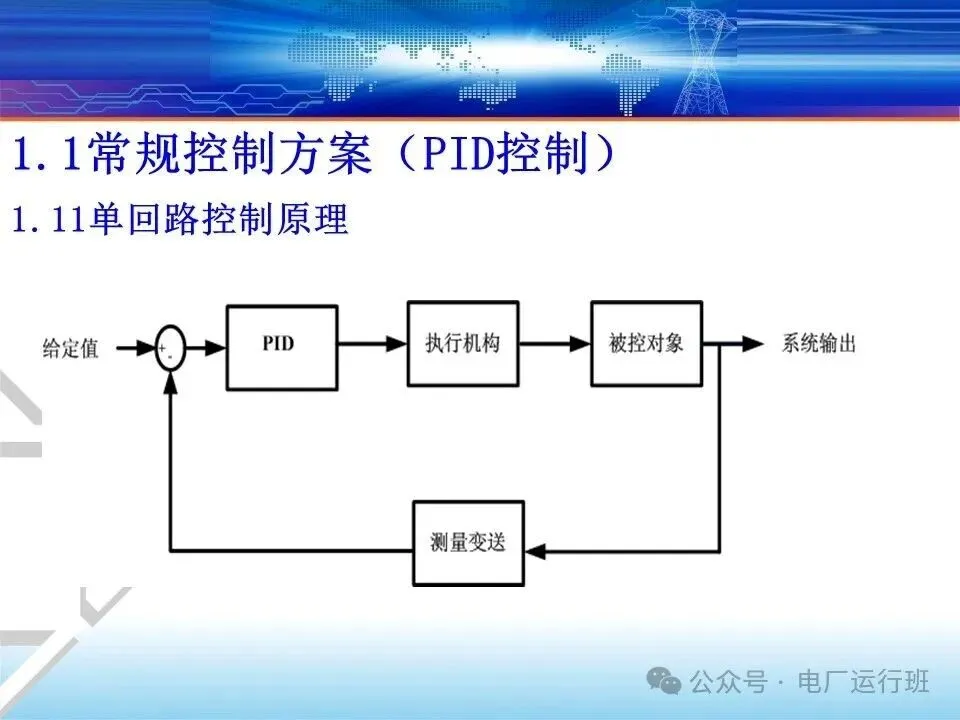

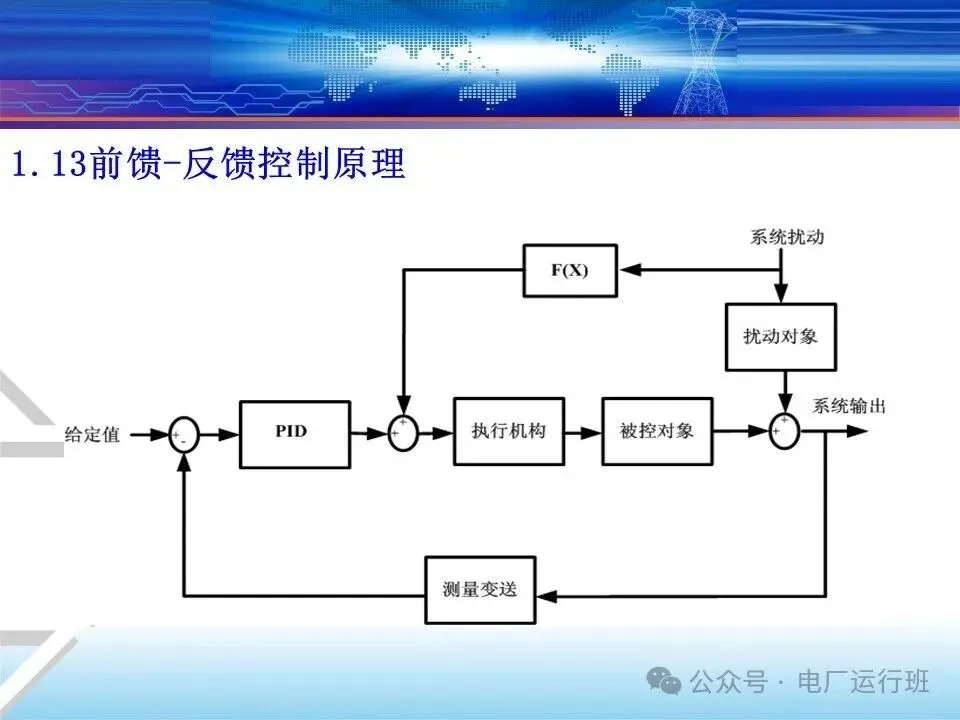

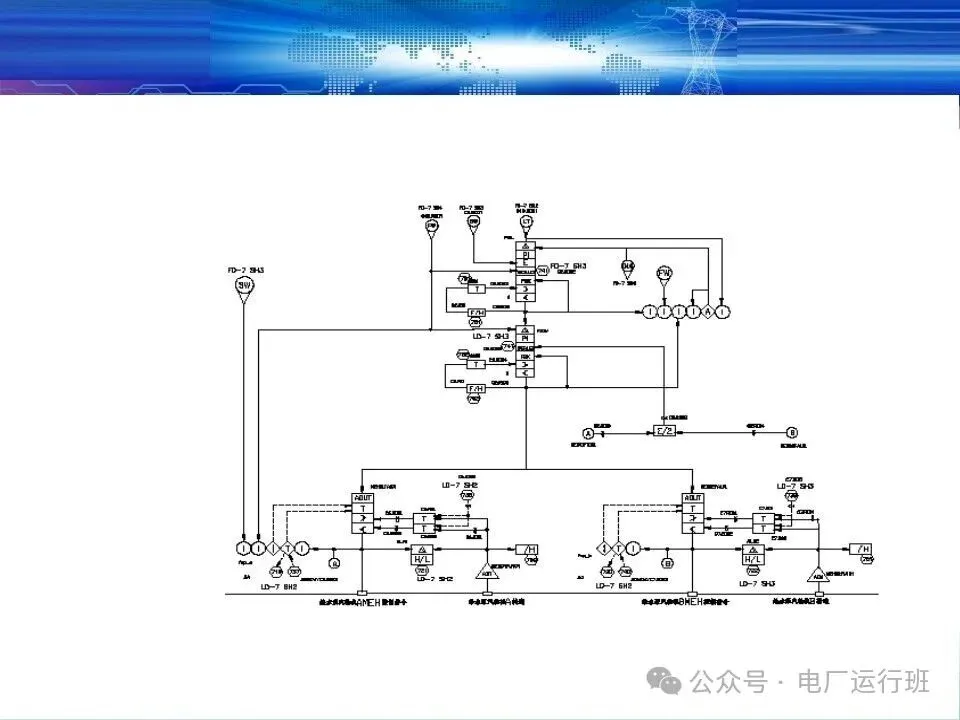

一、模拟量控制系统（MCS）

系统主要包括：

1、协调控制系统（主汽压力控制，功率控制、送风控制、引风控制、燃料控制系统）

2、给水控制系统

3、主汽温度控制系统、再热汽温控制系统

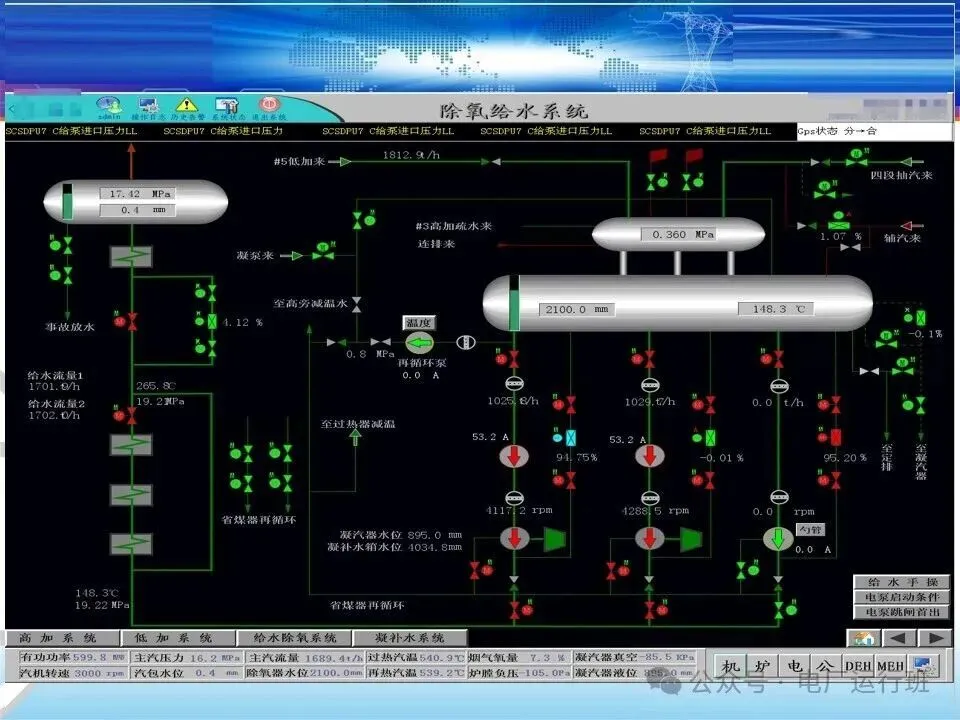

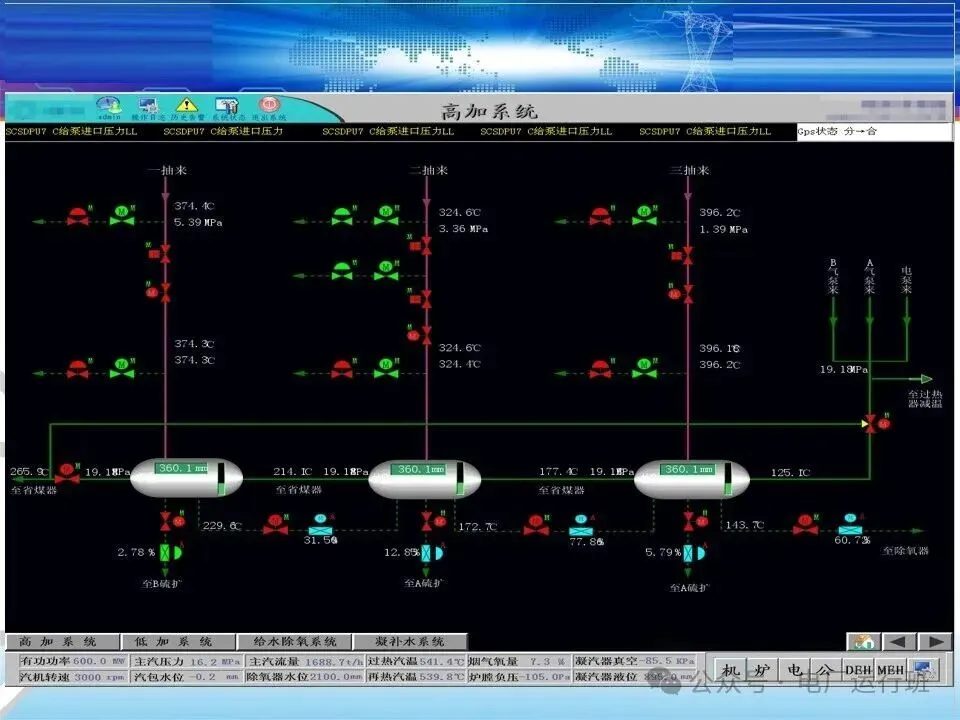

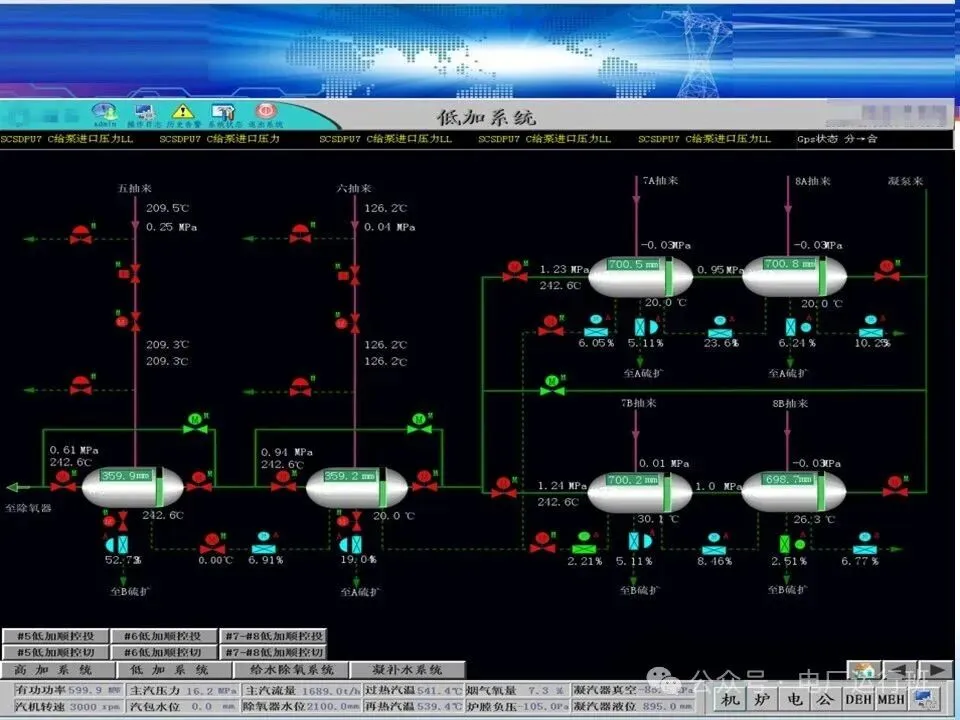

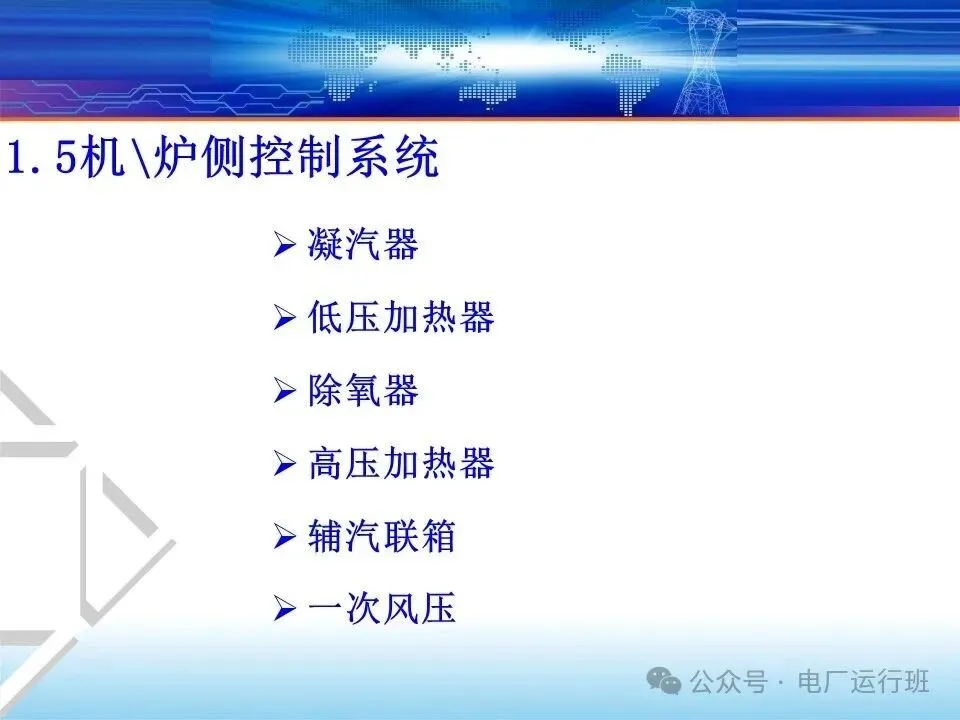

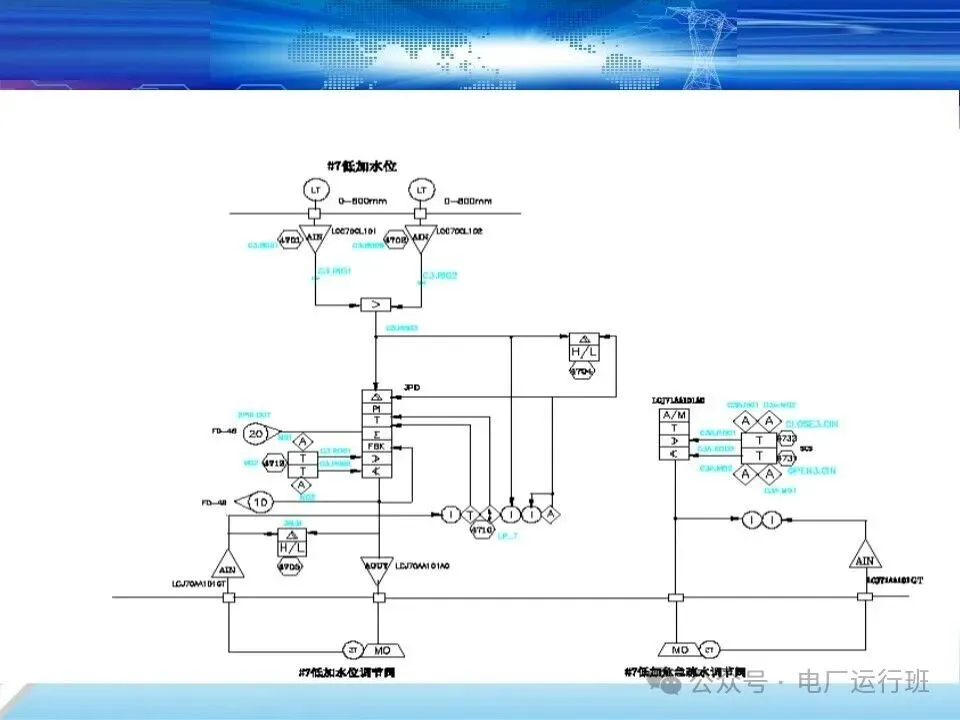

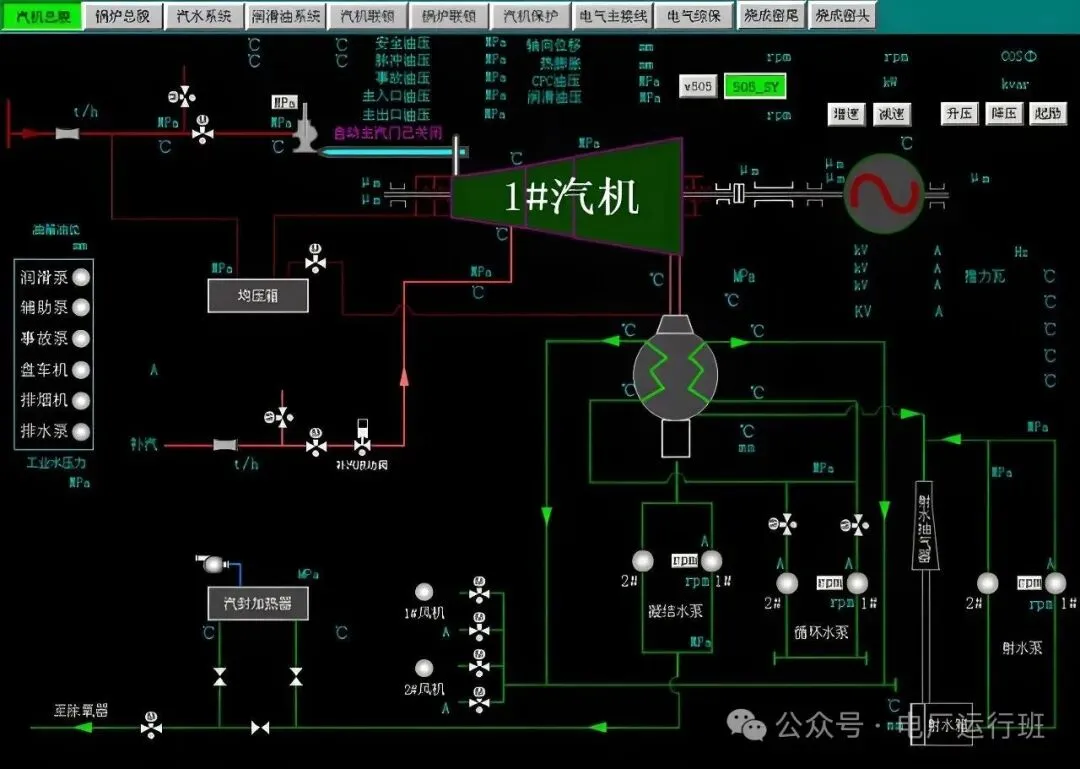

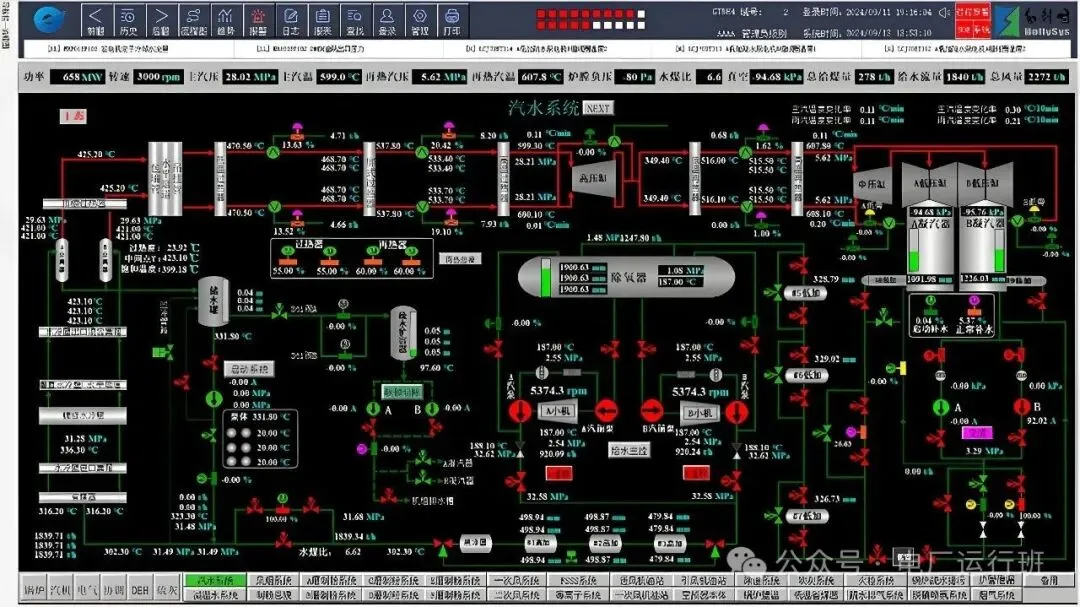

4、机侧\炉侧控制系统（凝汽器、低压加热器、除氧器、高压加热器）

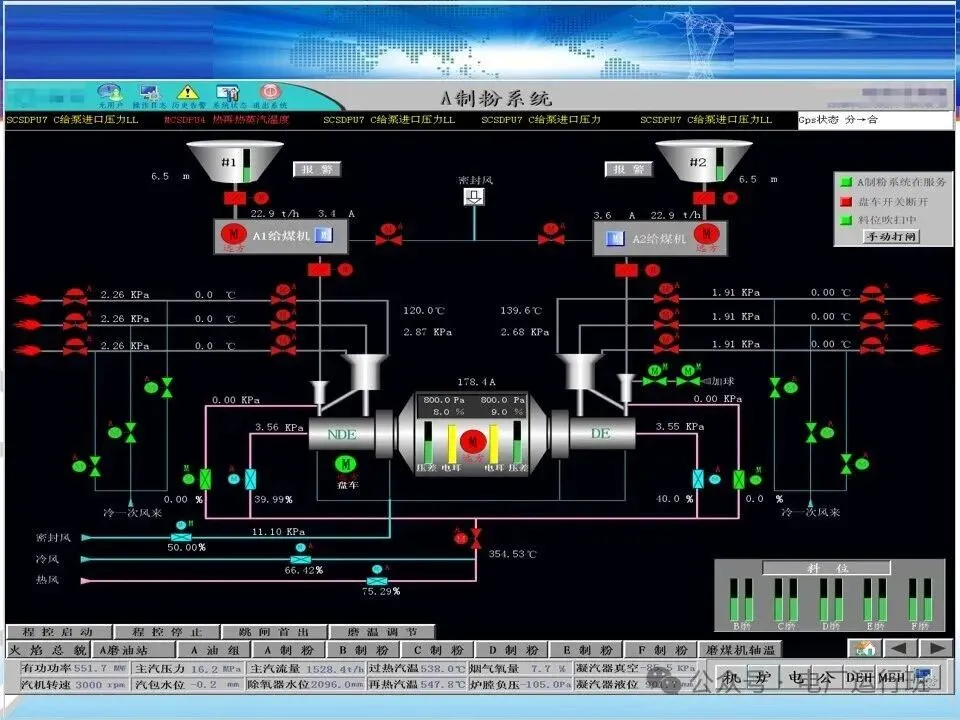

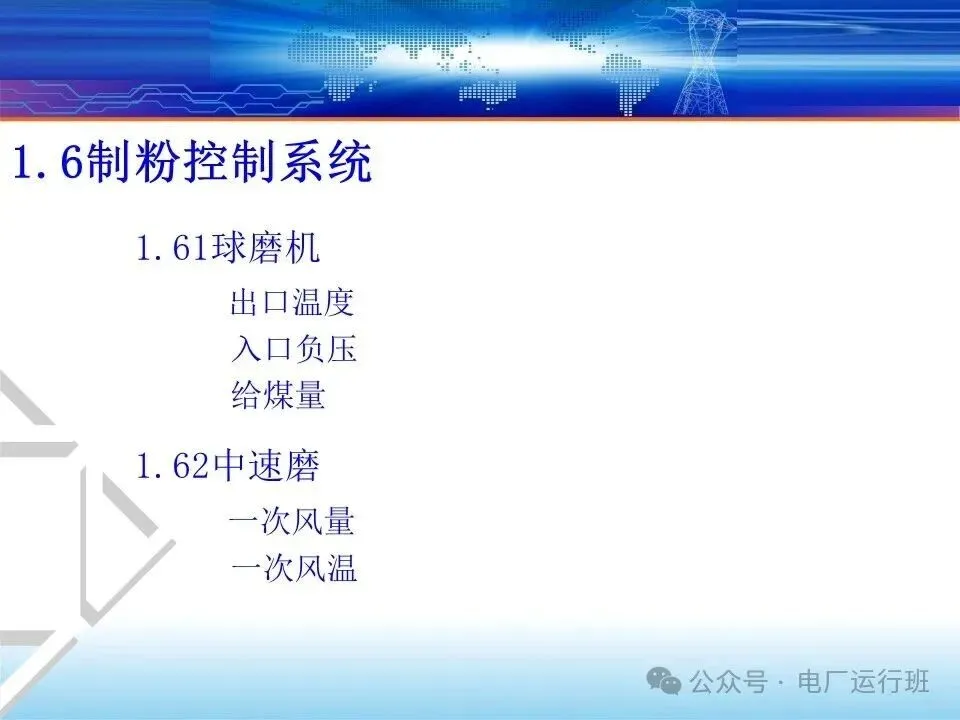

6、制粉控制系统

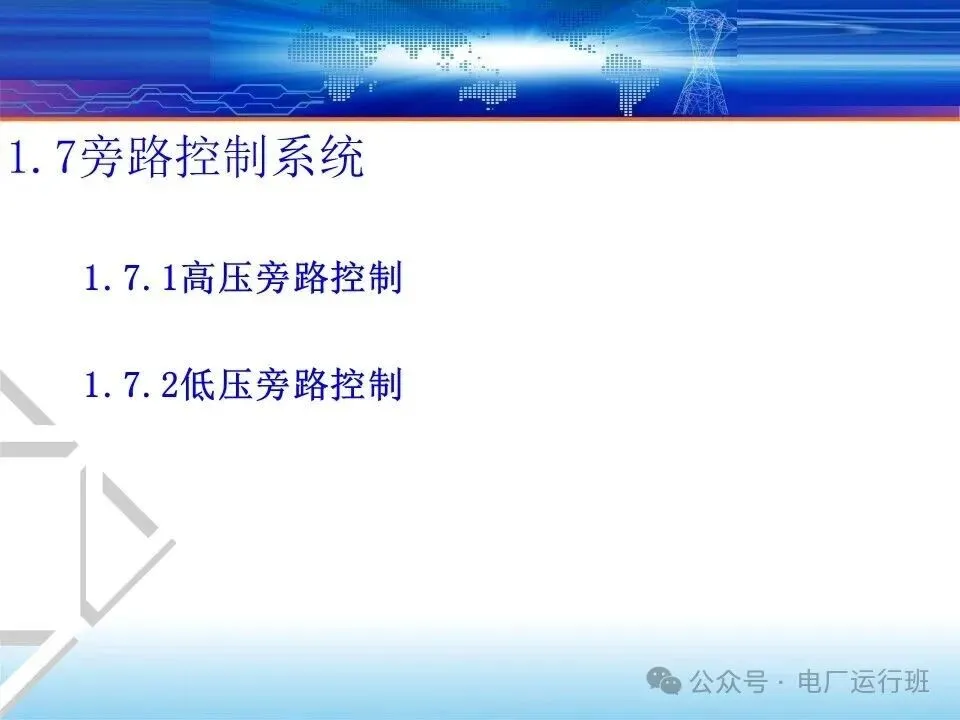

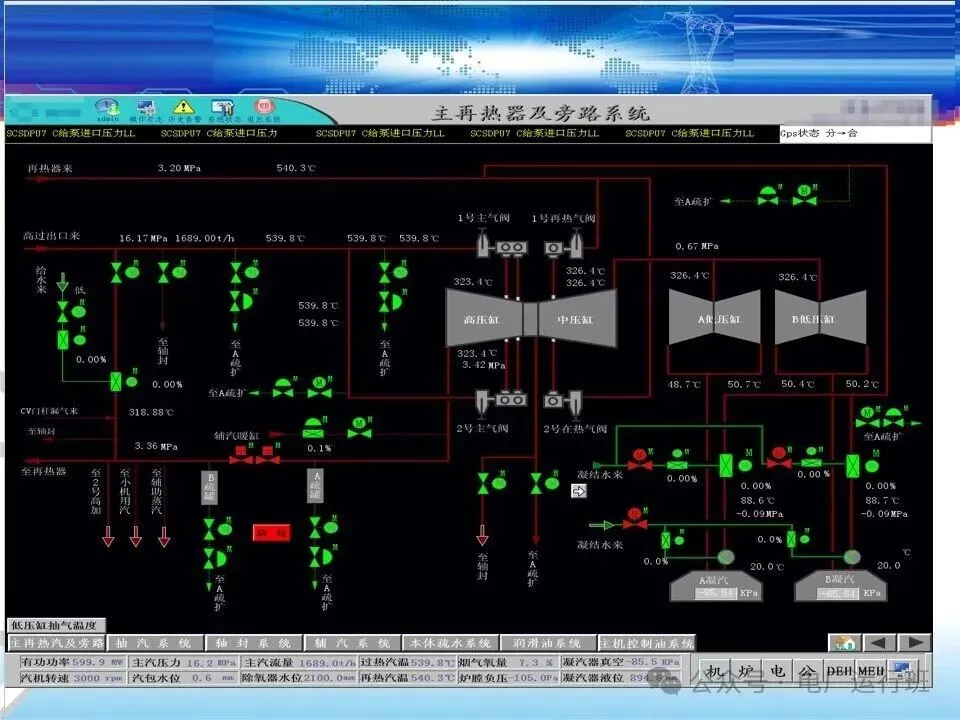

5、汽轮机旁路控制系统（高压旁路、低压旁路）

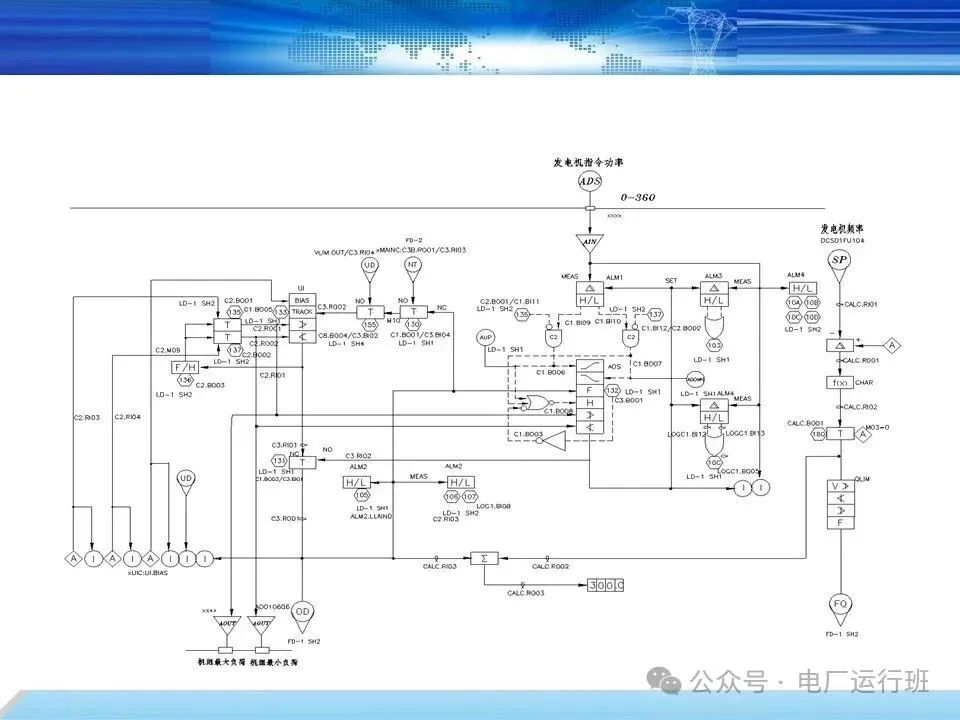

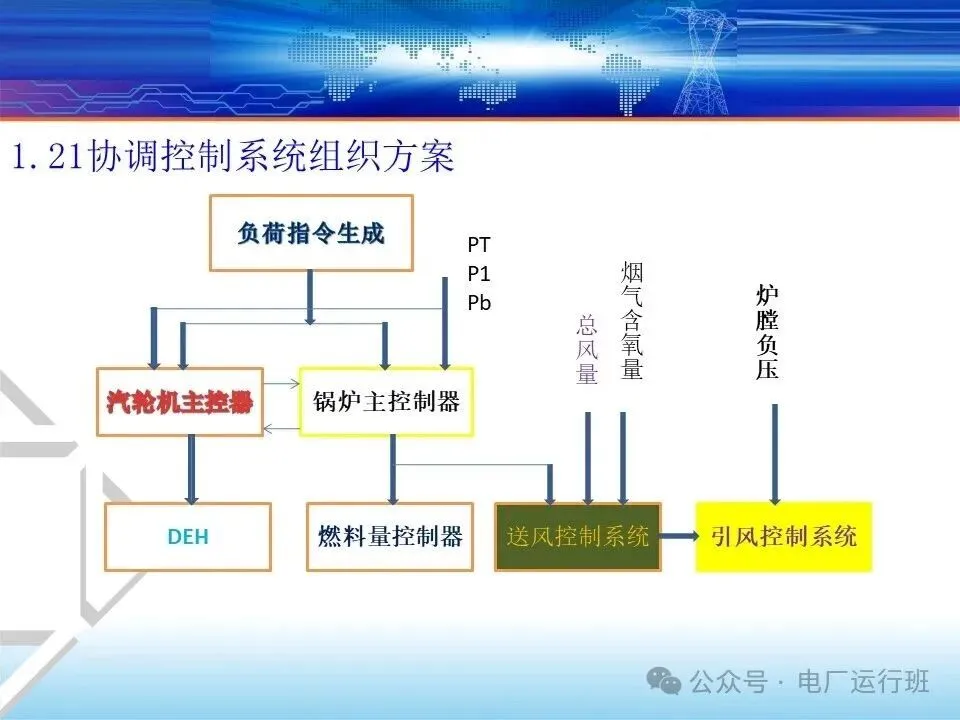

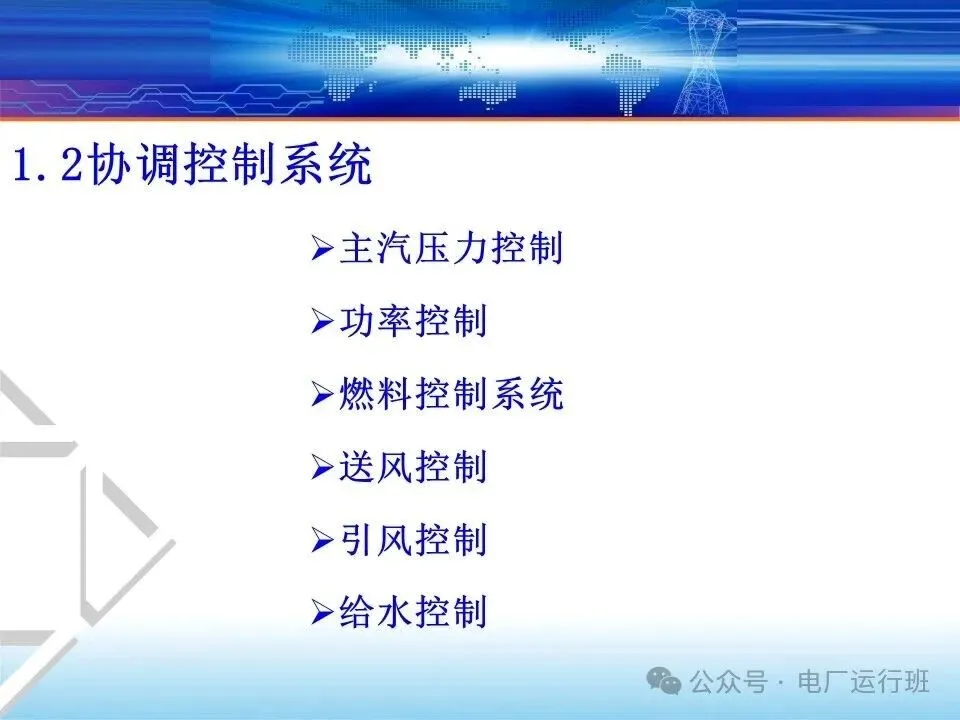

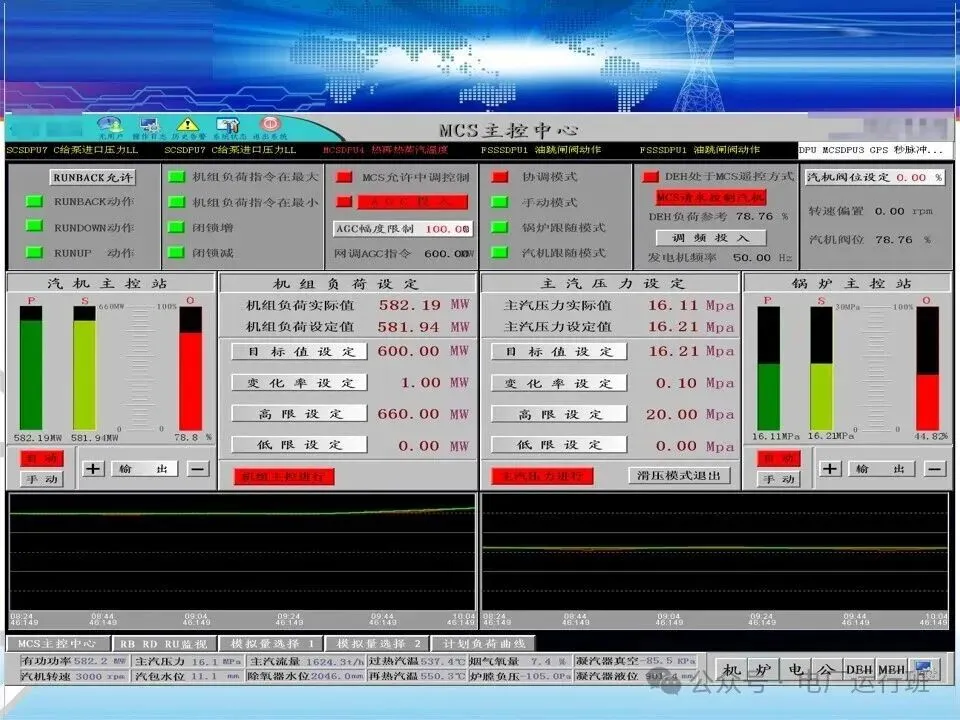

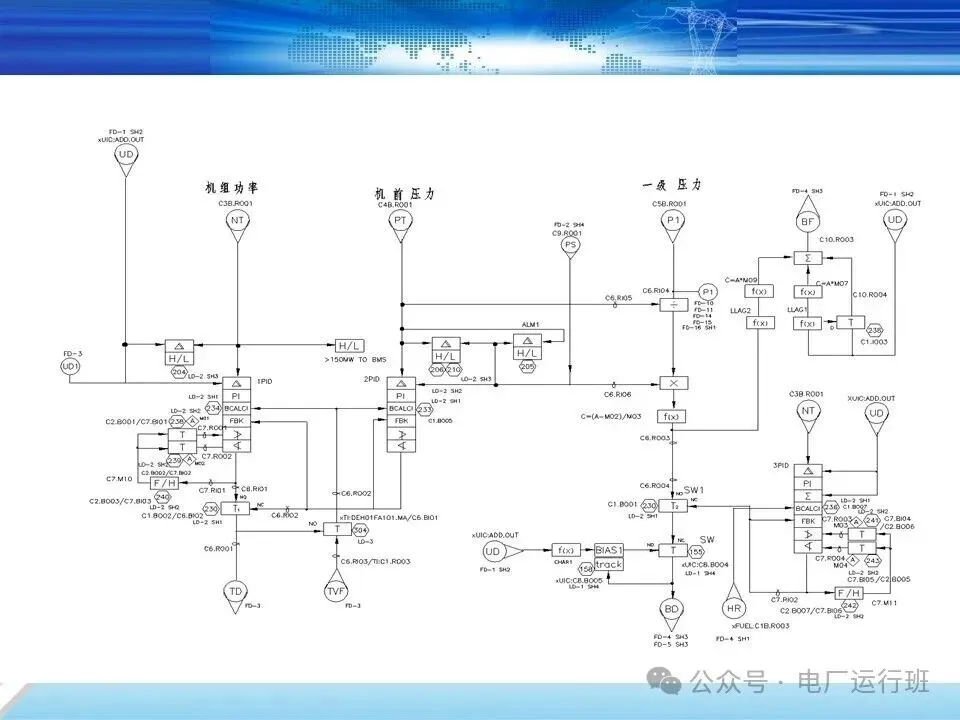

1.2协调控制系统

主汽压力控制

功率控制

燃料控制系统

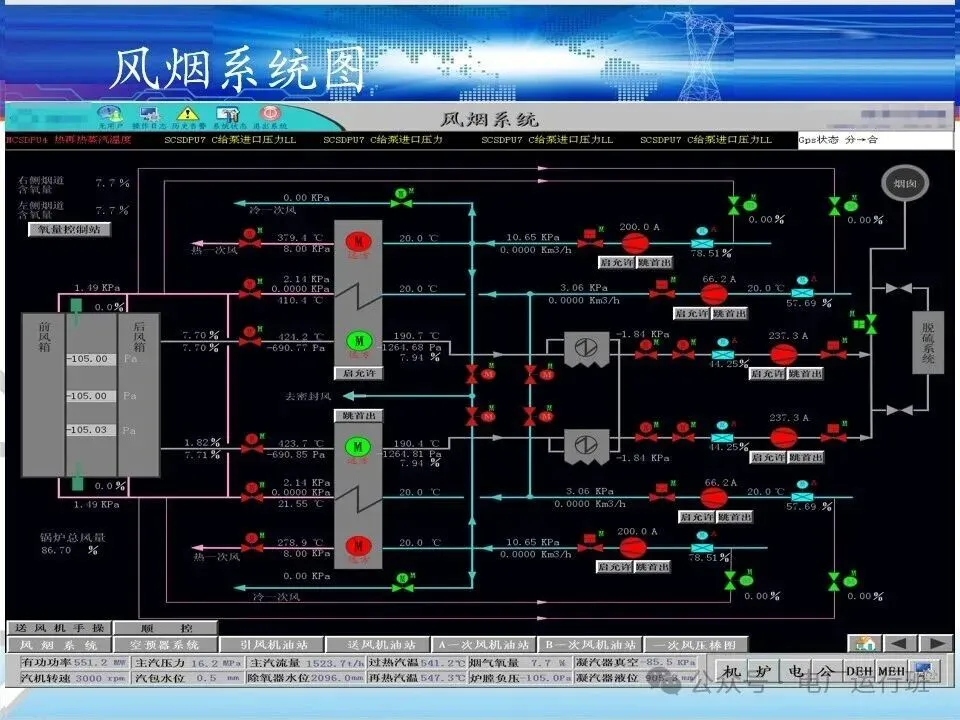

送风控制

引风控制

给水控制

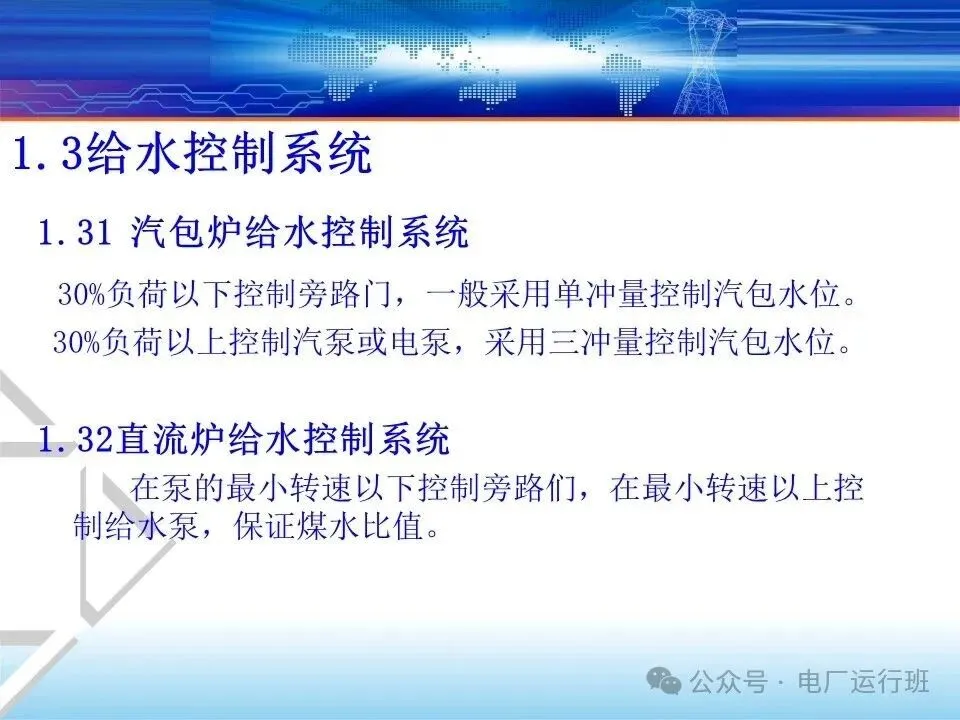

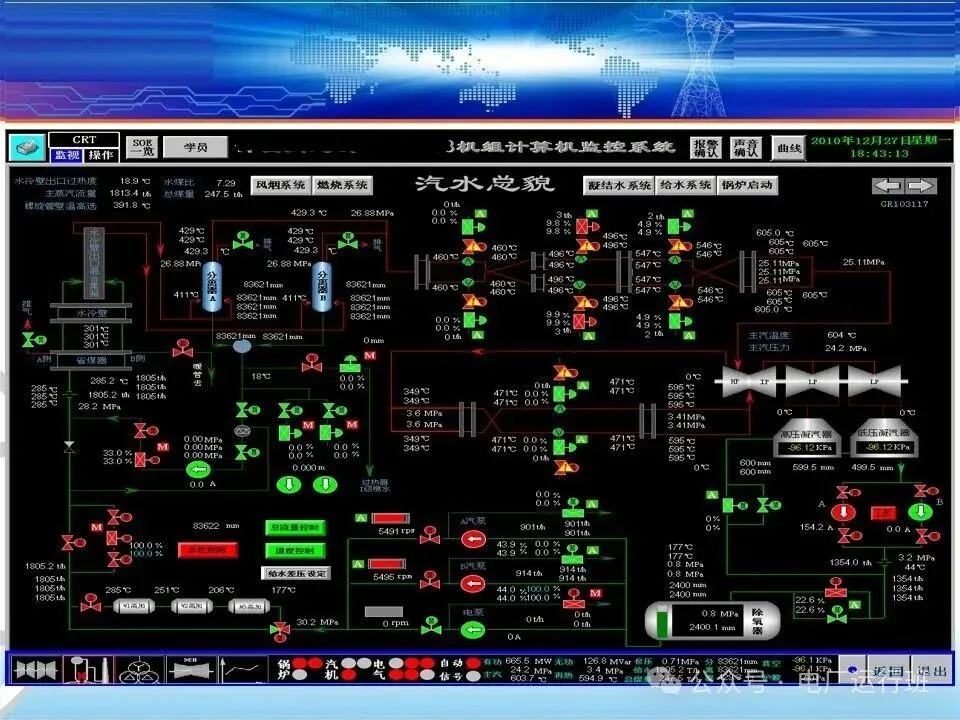

1.3给水控制系统

1.31汽包炉给水控制系统

30%负荷以下控制旁路门，一般采用单冲量控制汽包水位。

30%负荷以上控制汽泵或电泵，采用三冲量控制汽包水位。

1.32直流炉给水控制系统

在泵的最小转速以下控制旁路门，在最小转速以上控制给水泵，保证煤水比值。

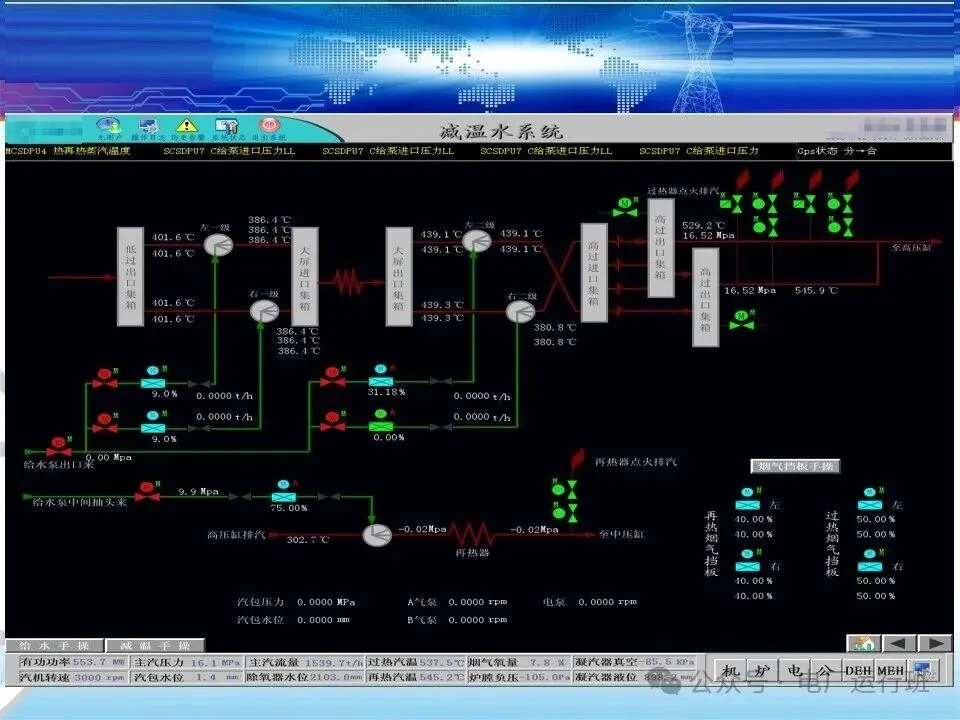

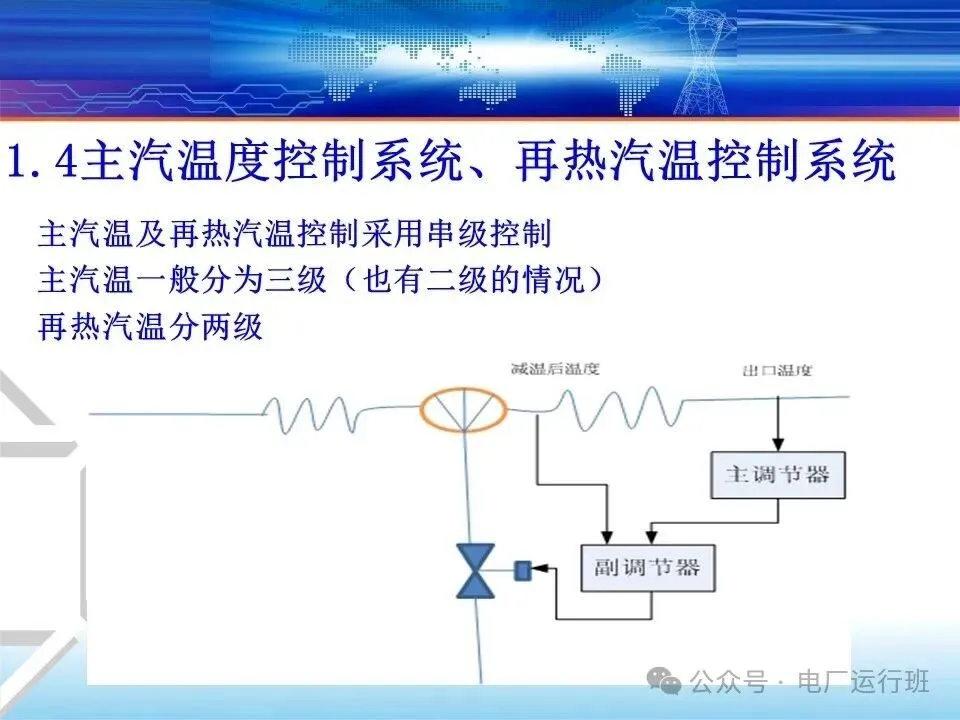

1.4主汽温度控制系统、再热汽温控制系统

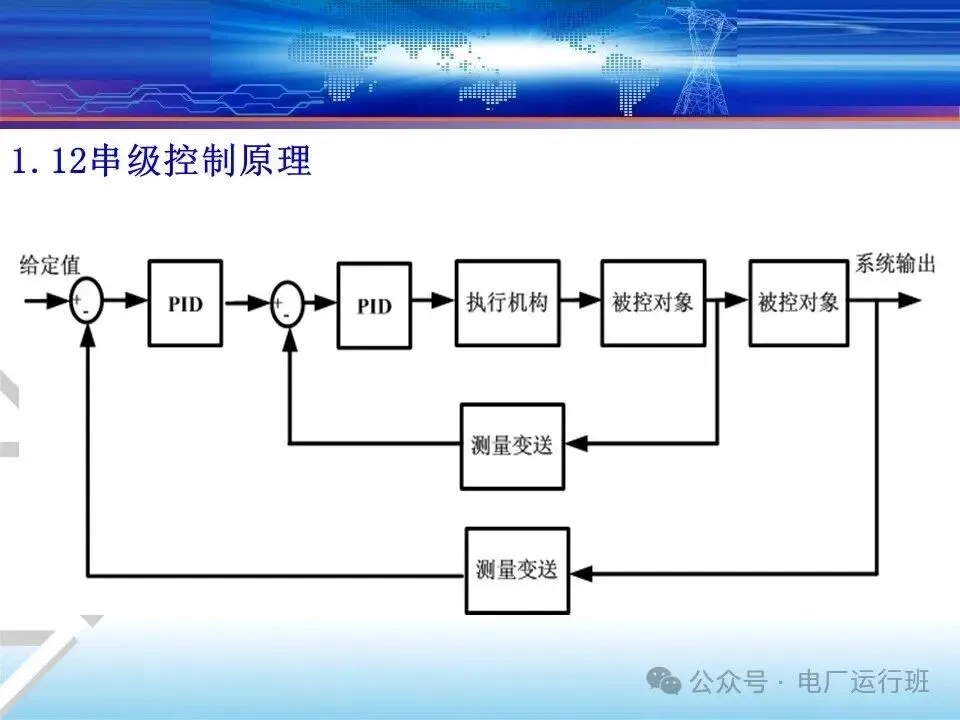

主汽温及再热汽温控制采用串级控制

主汽温一般分为三级（也有二级的情况）

再热汽温分两级
