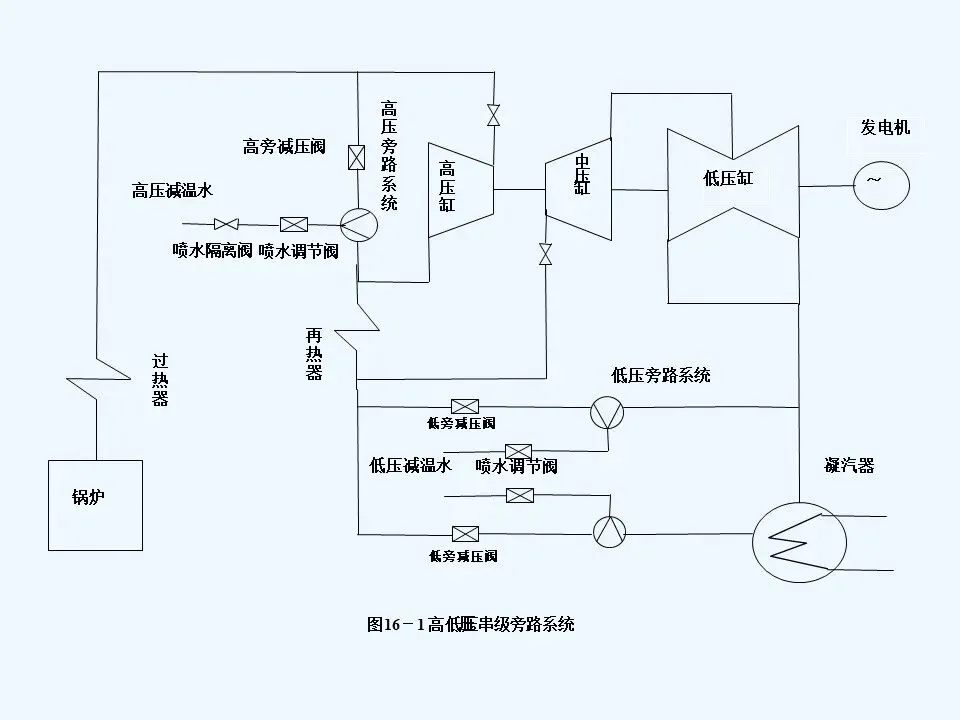

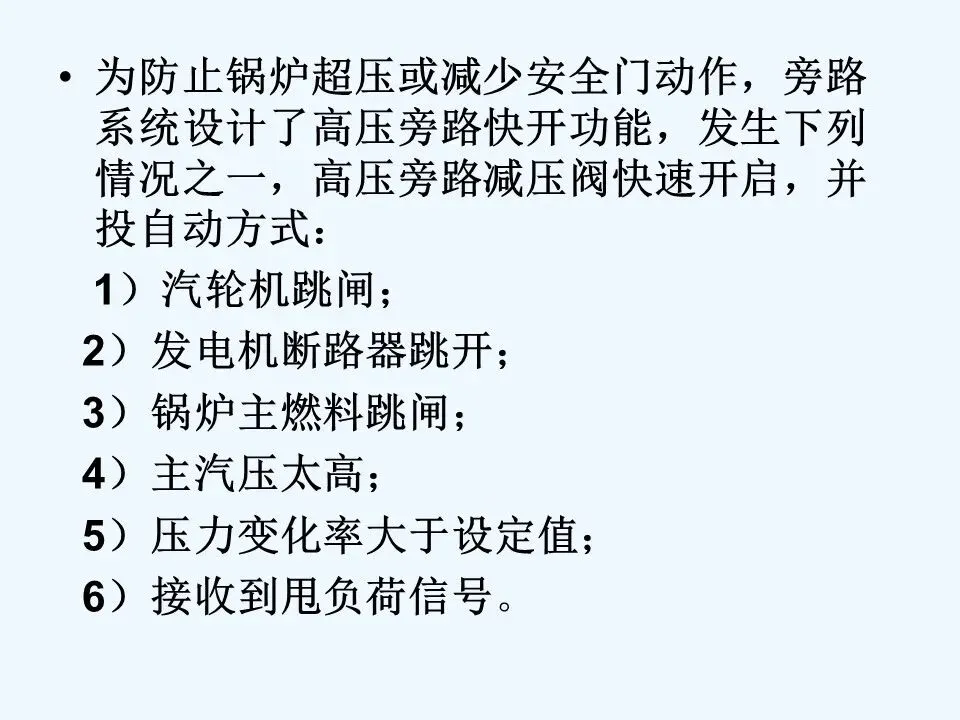

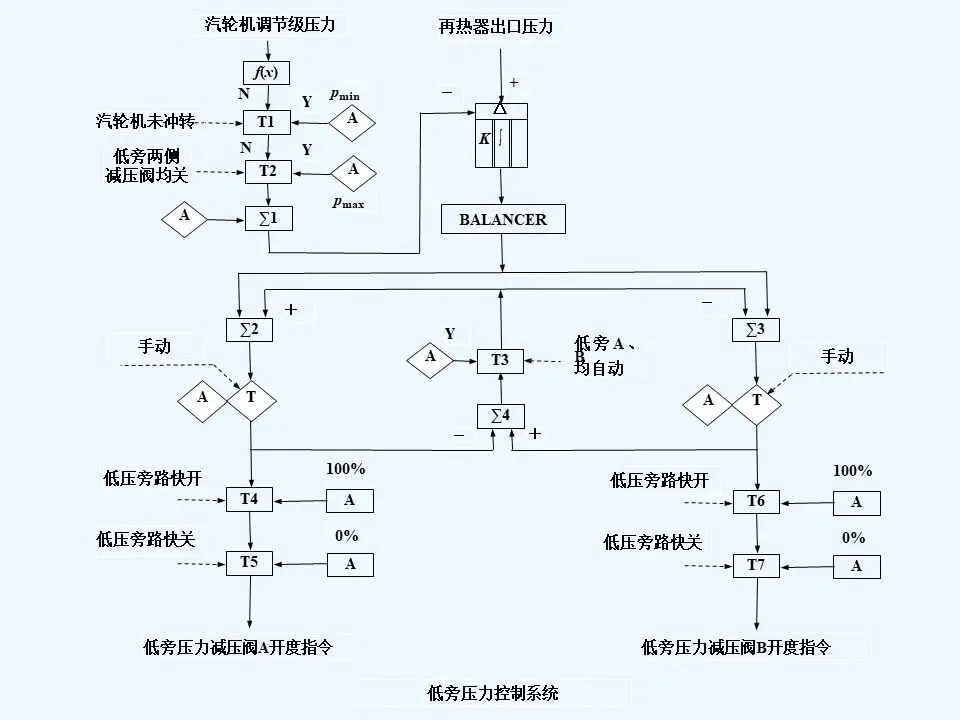

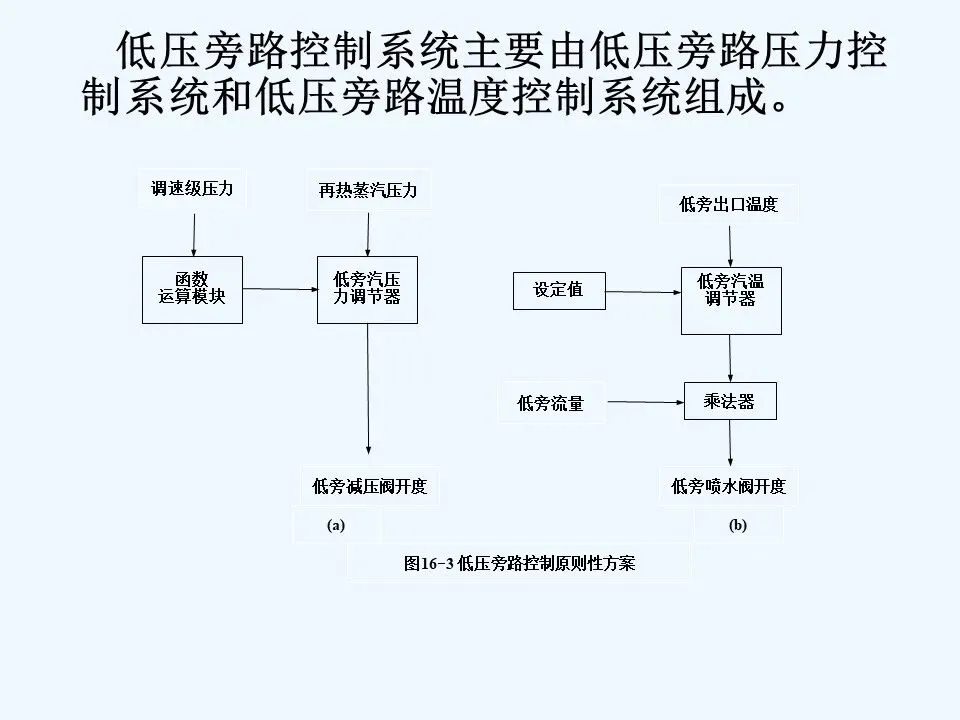

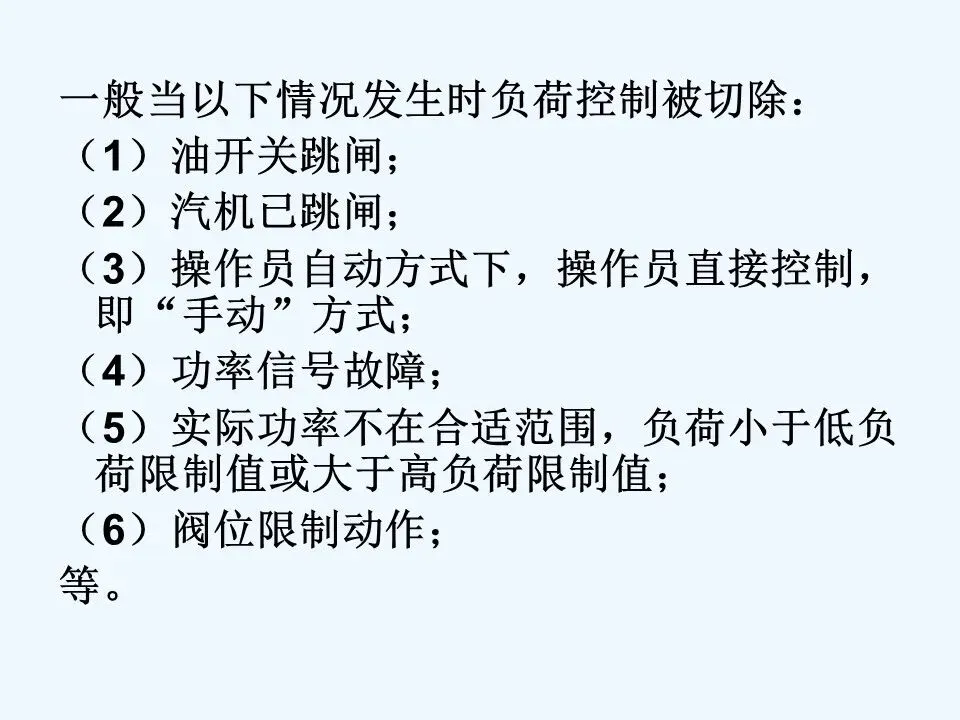

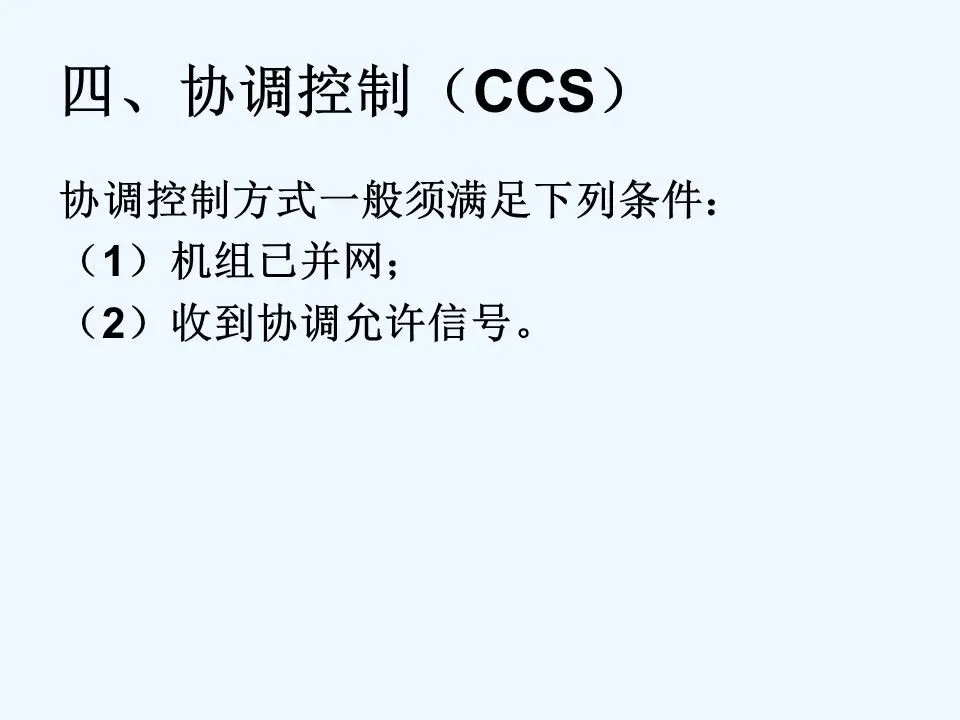

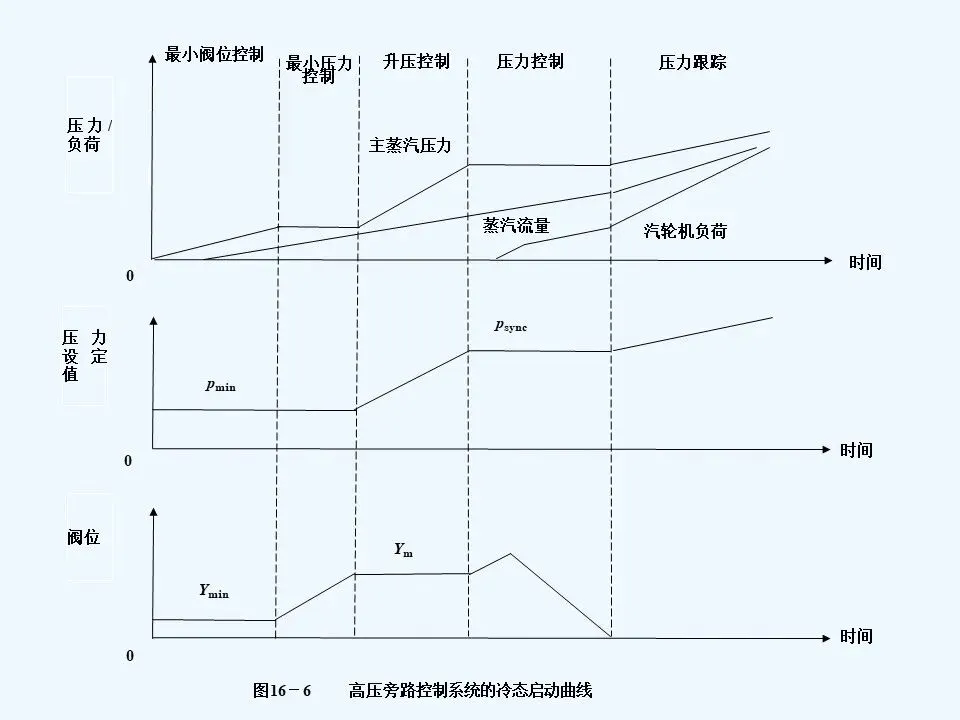

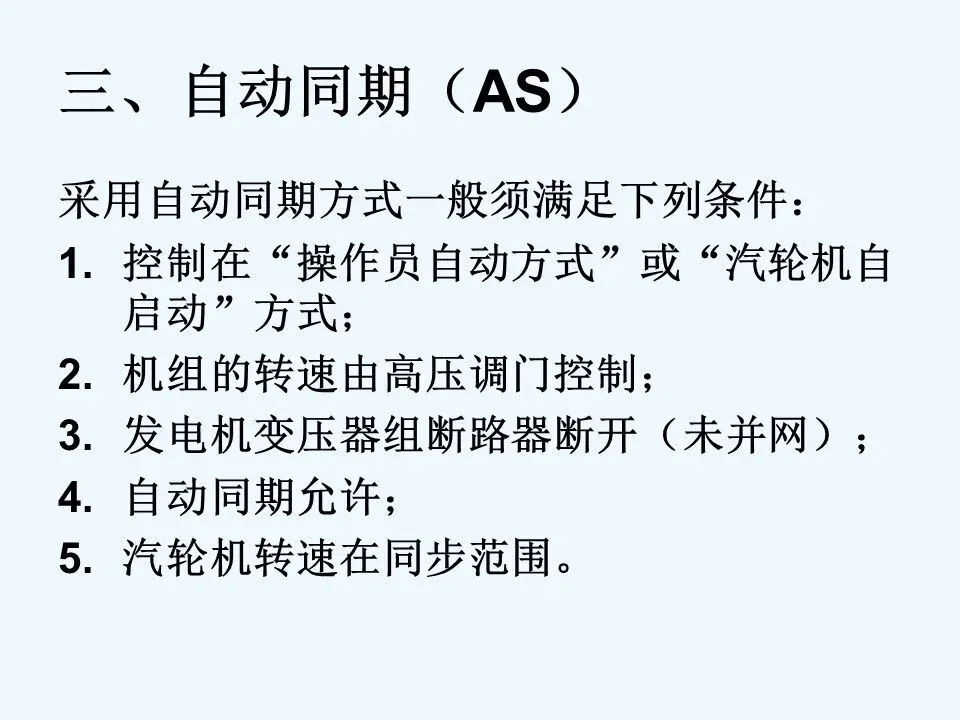

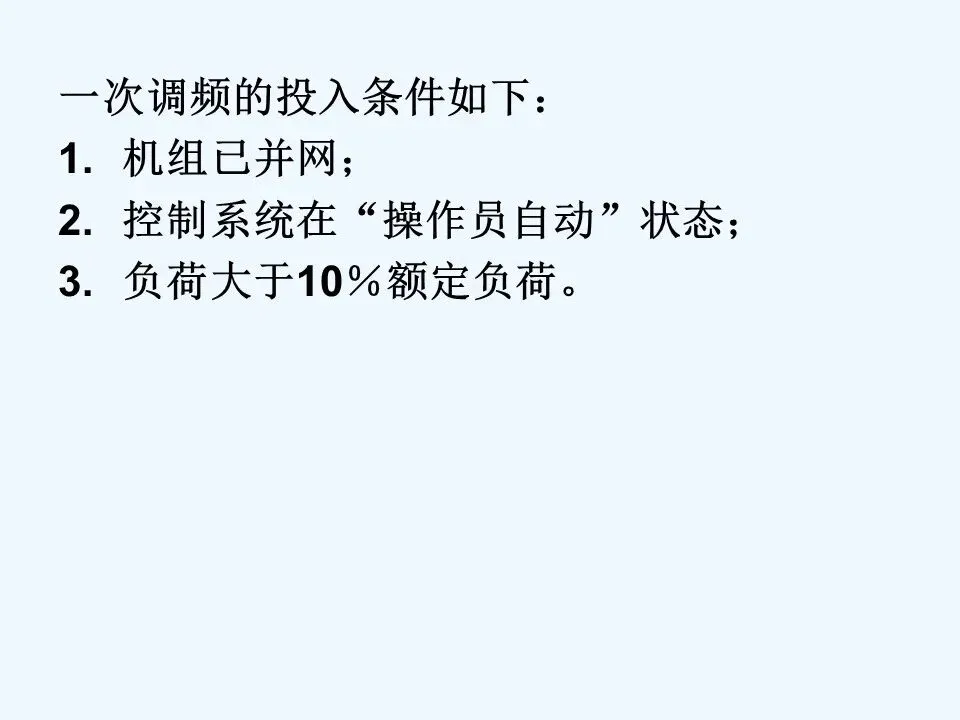

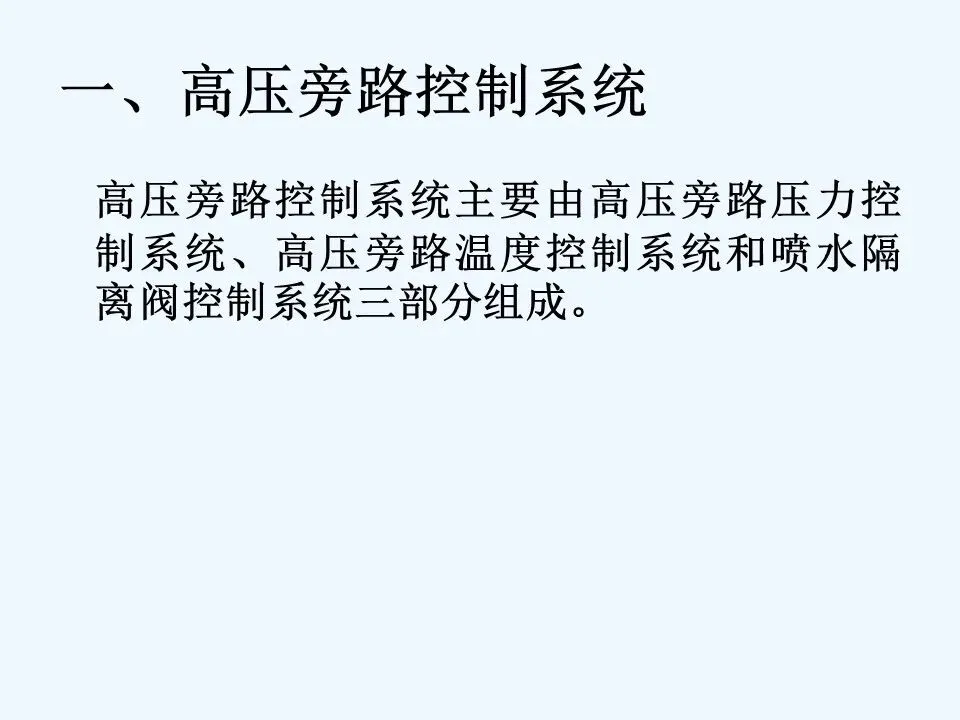

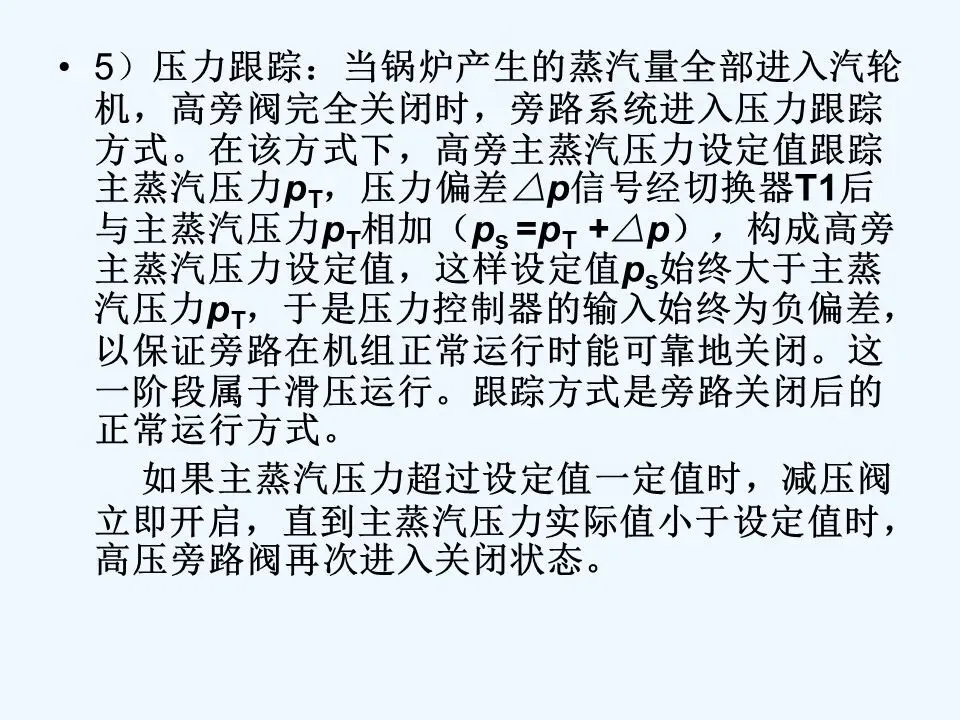

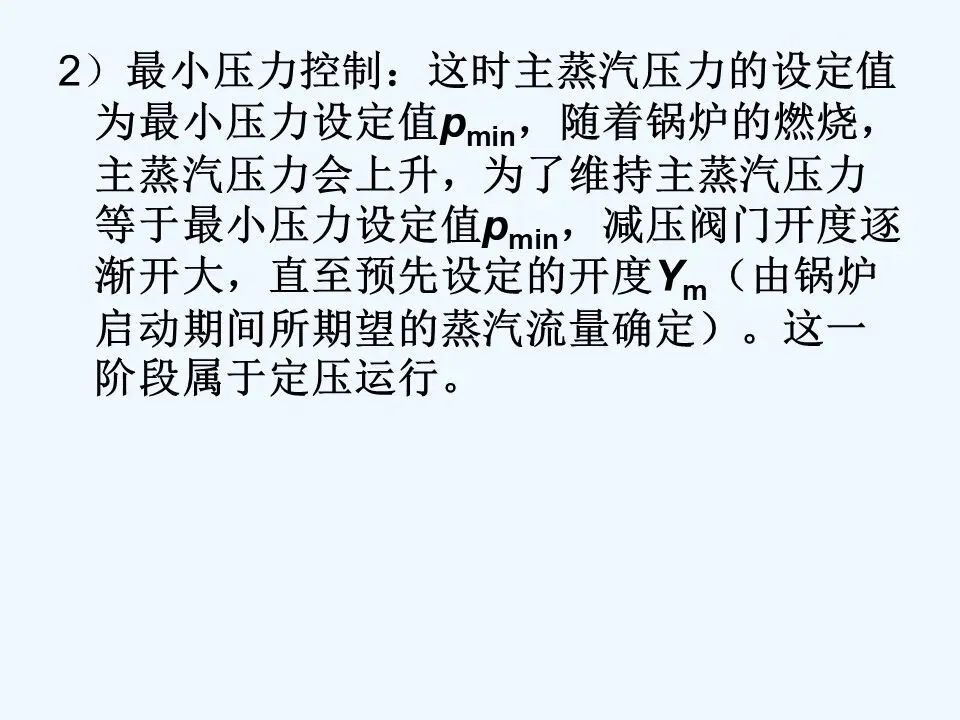

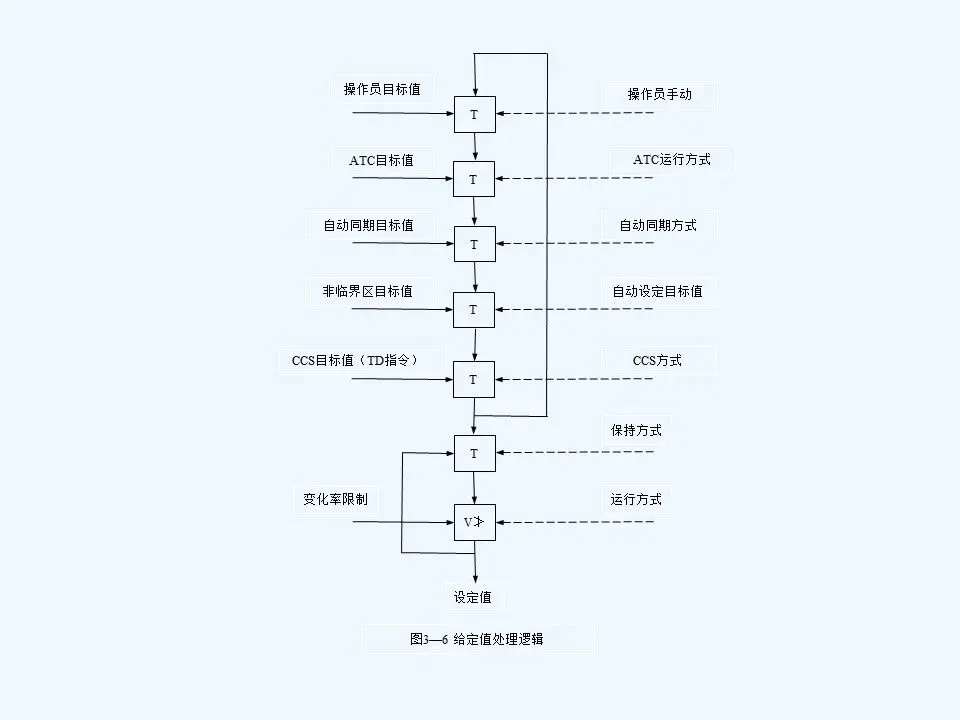

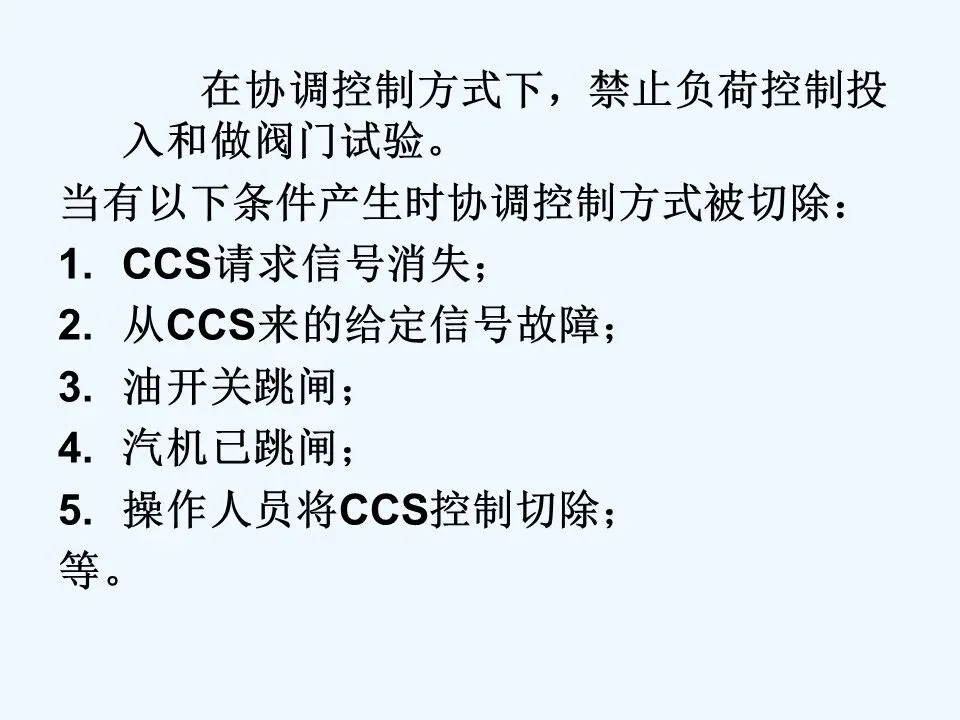

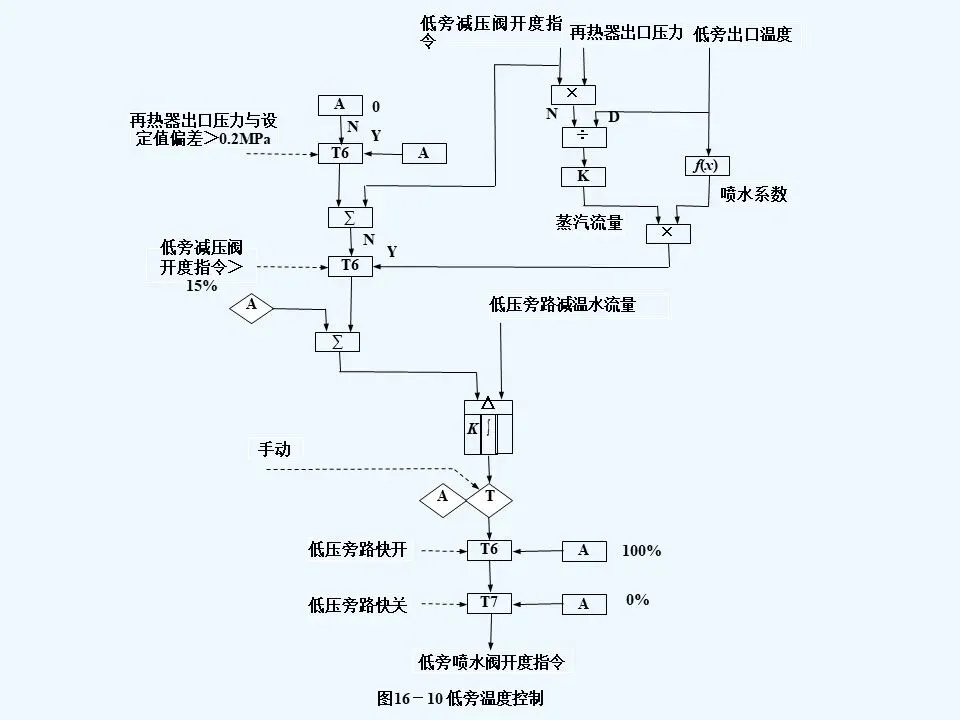

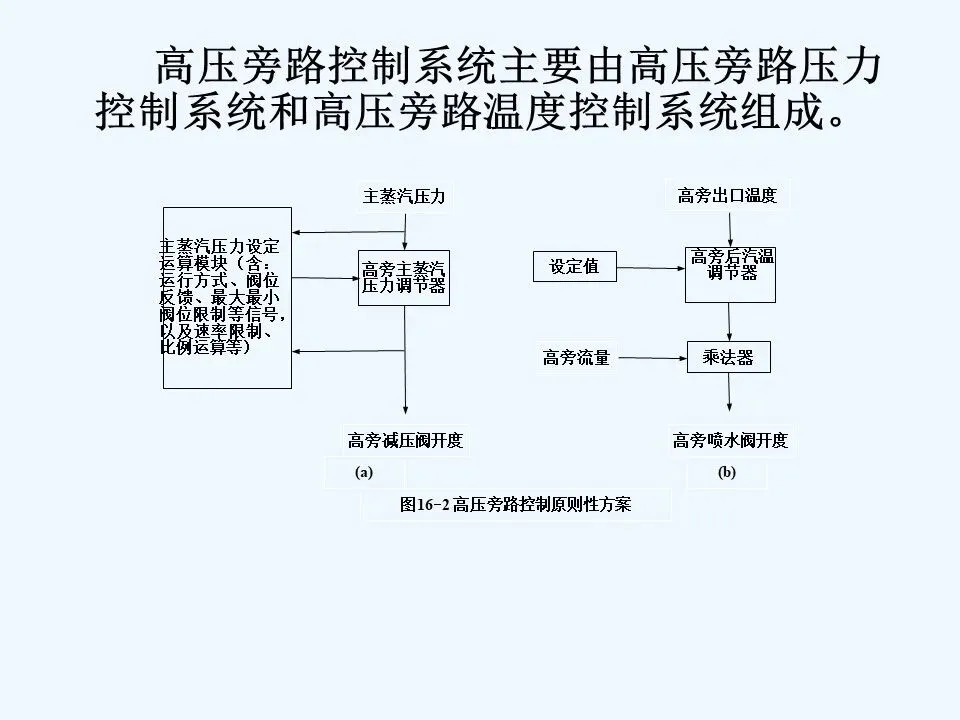

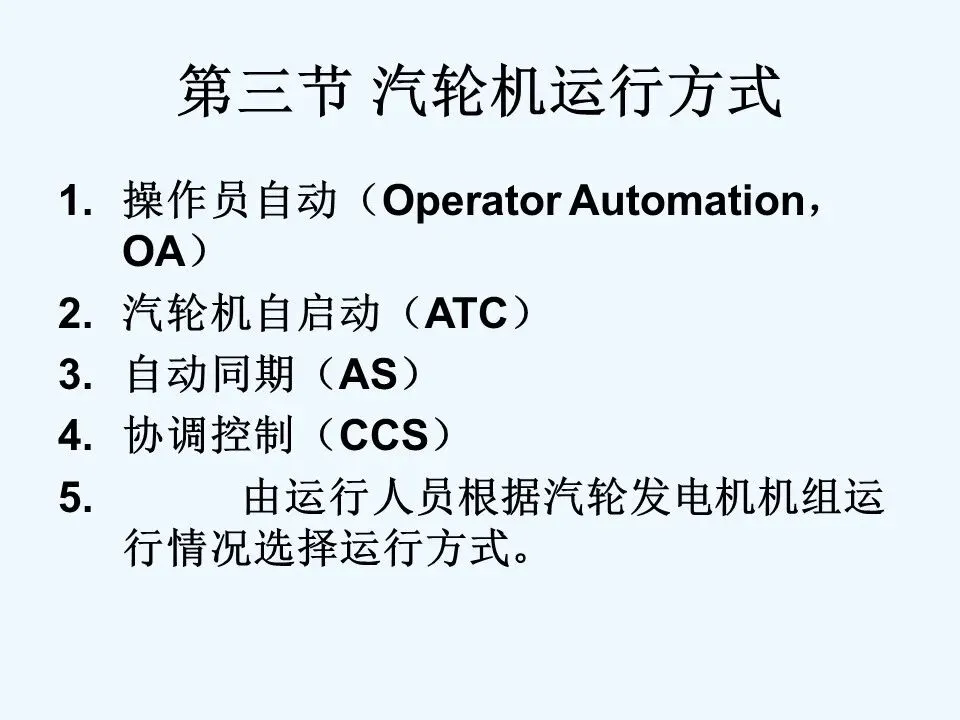

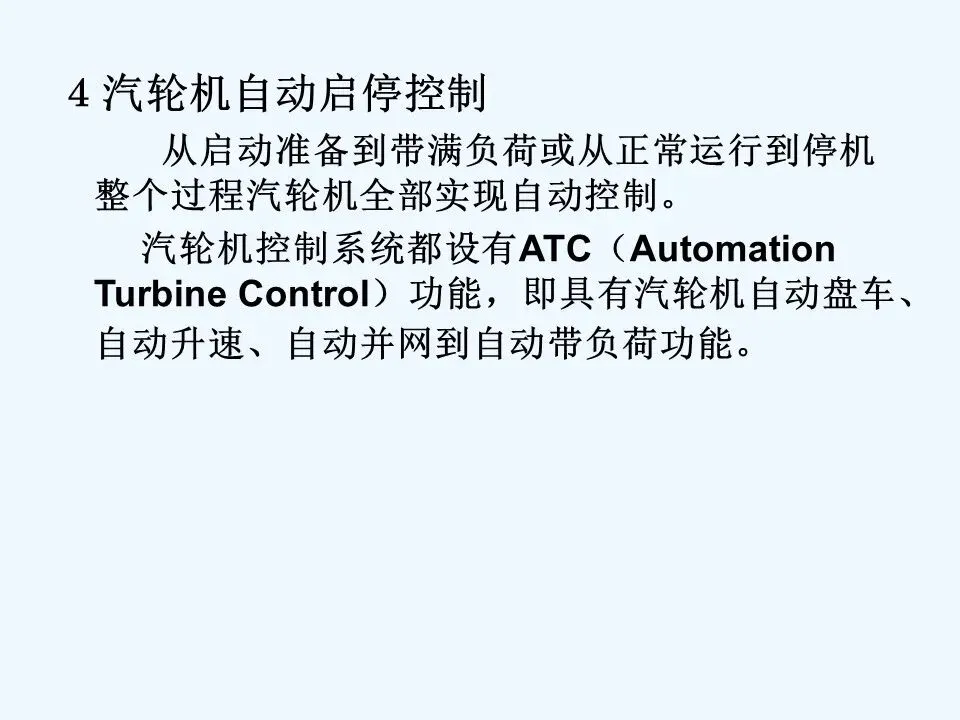

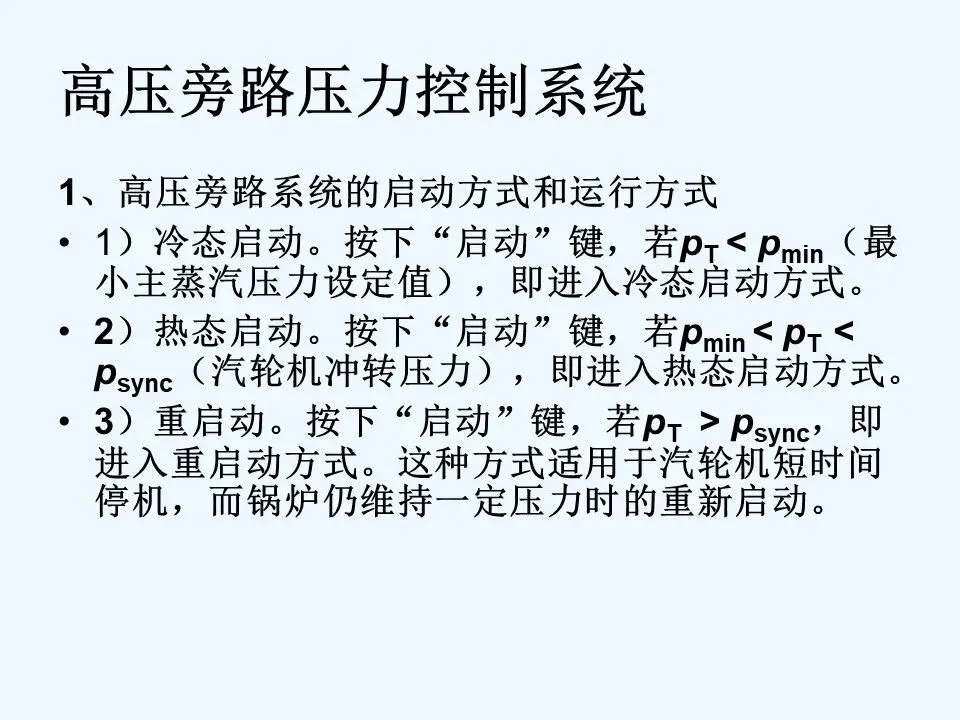

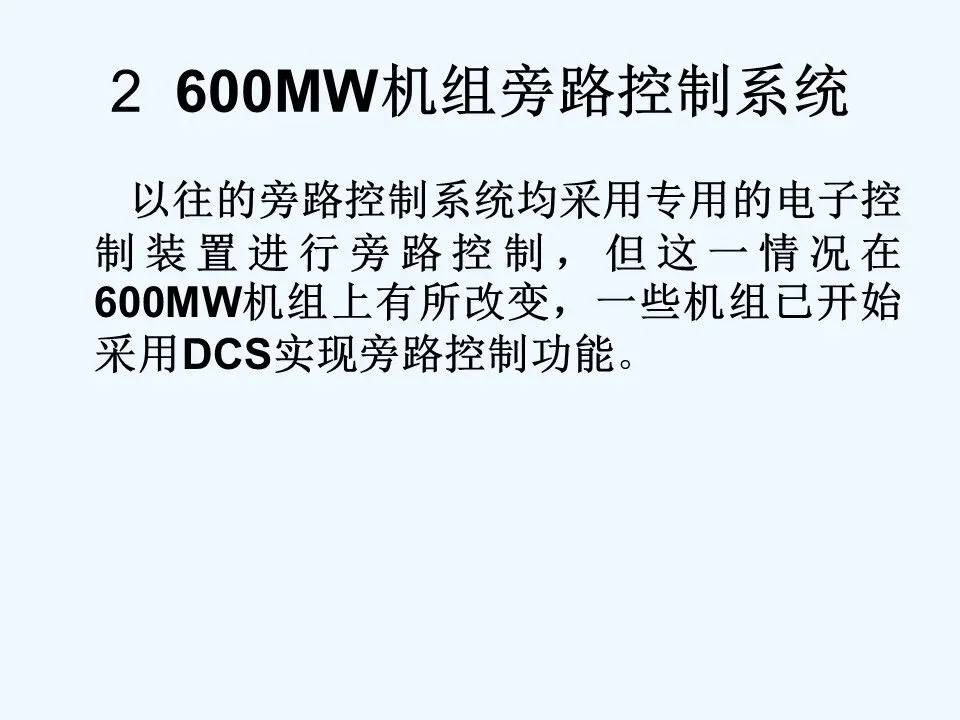

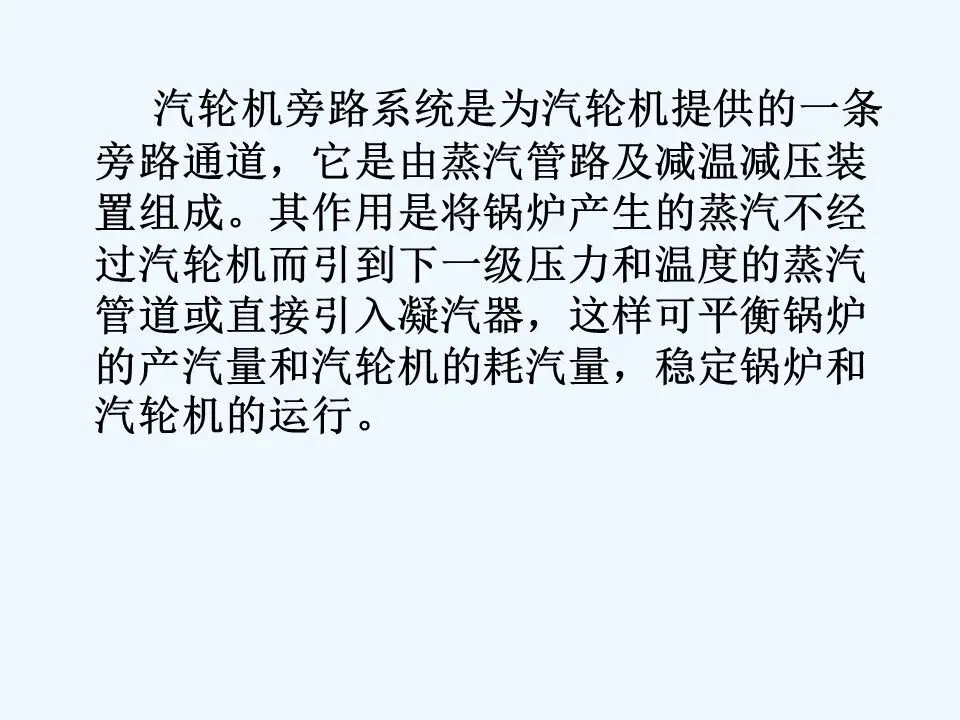

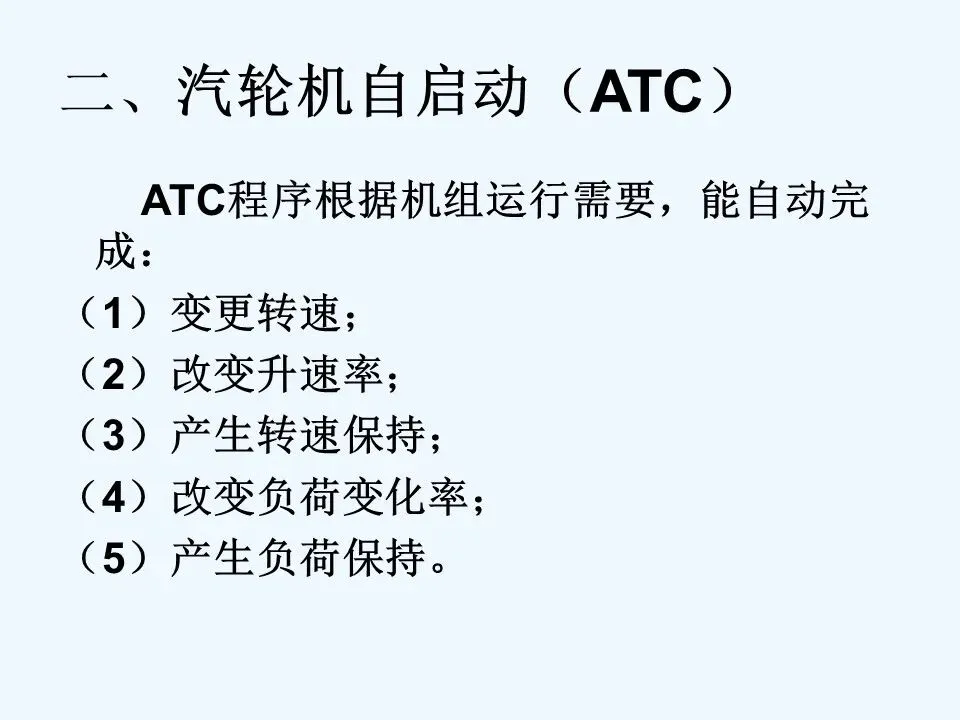

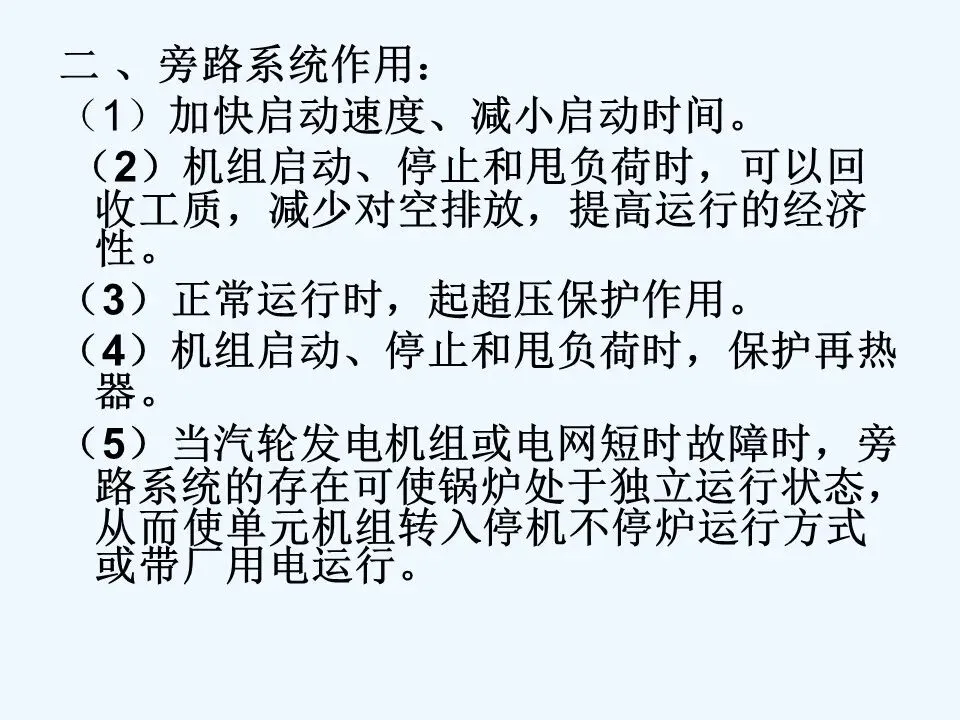

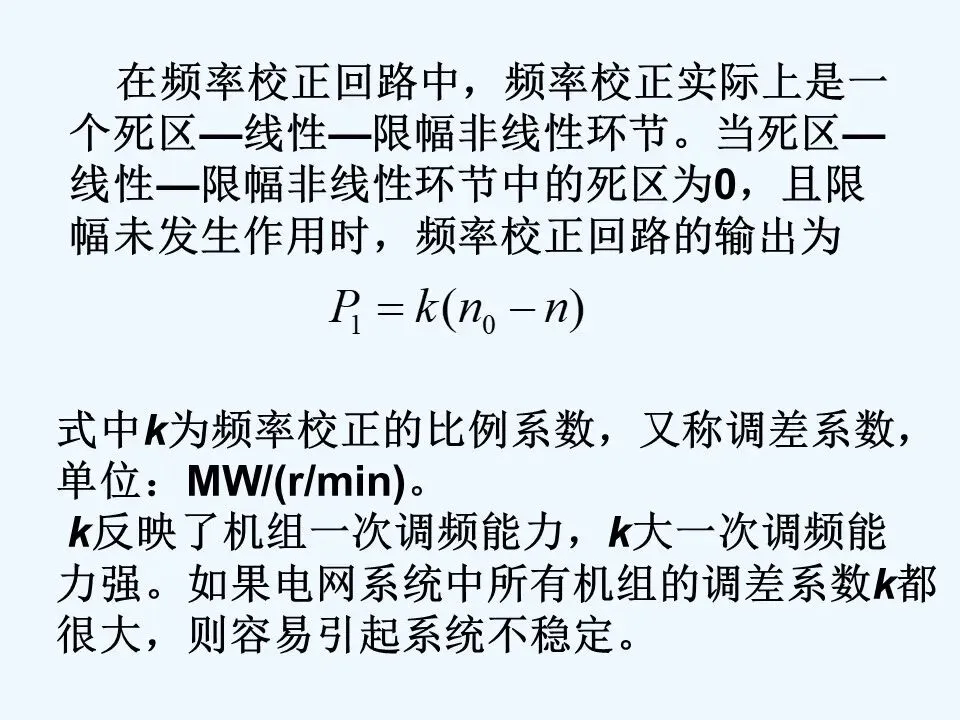

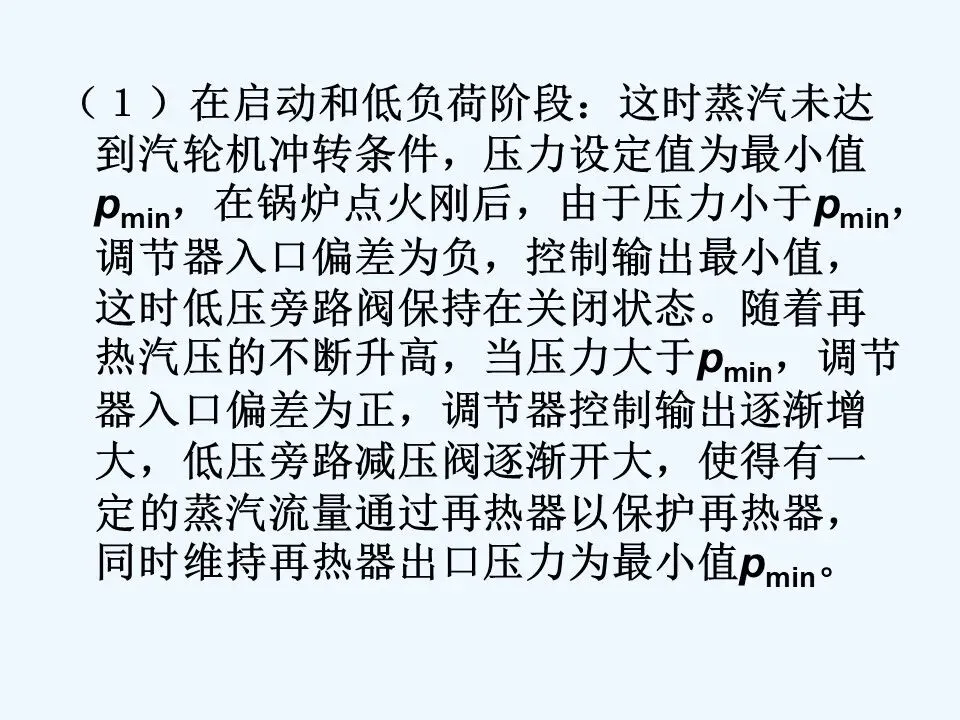

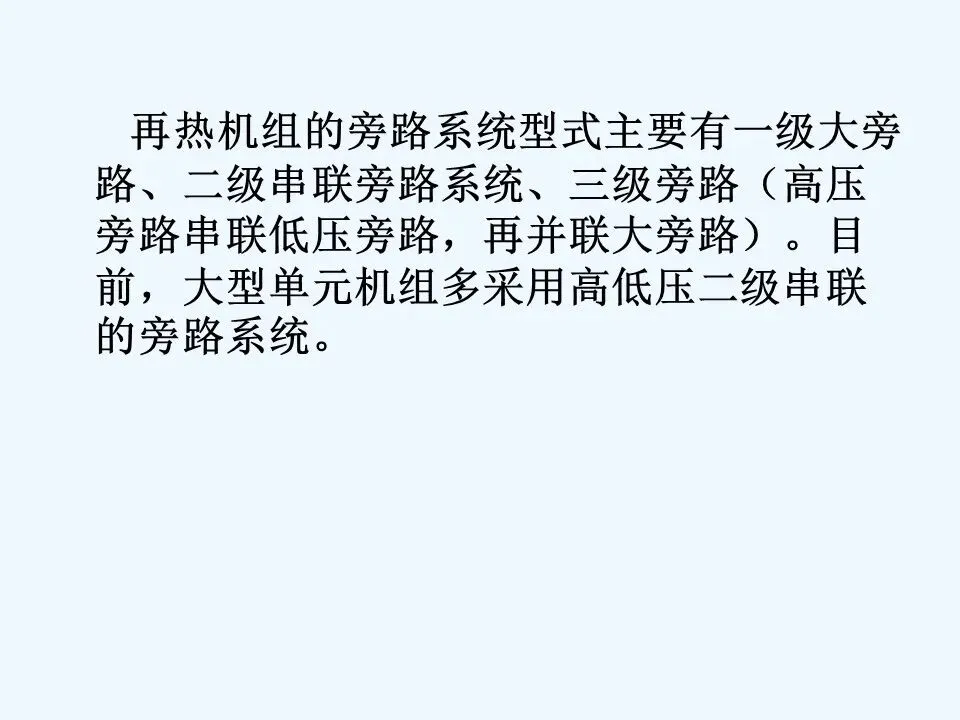

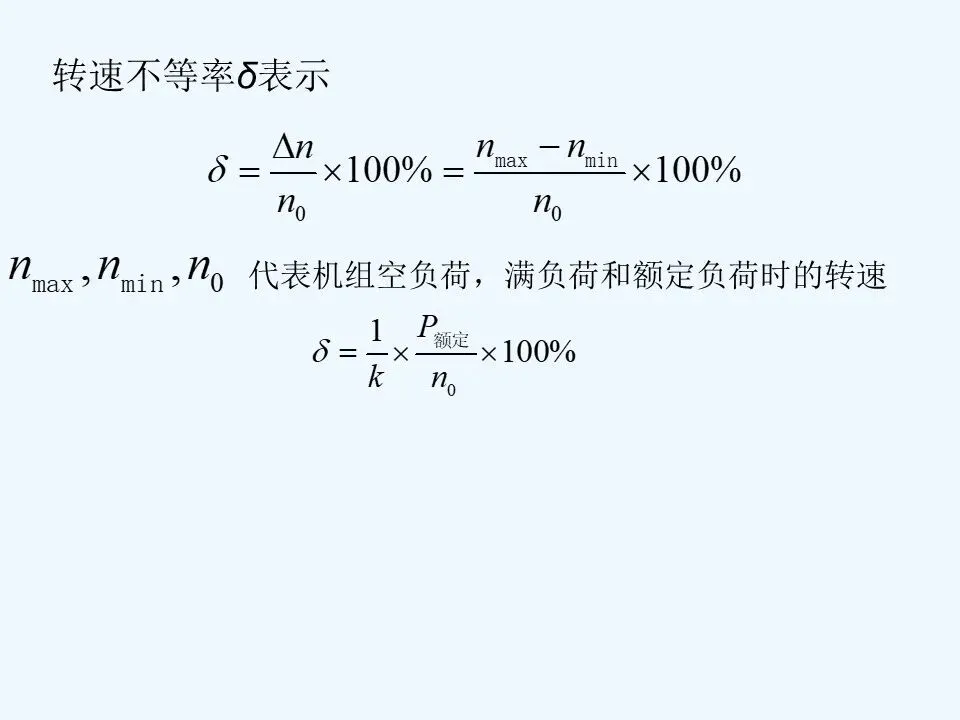

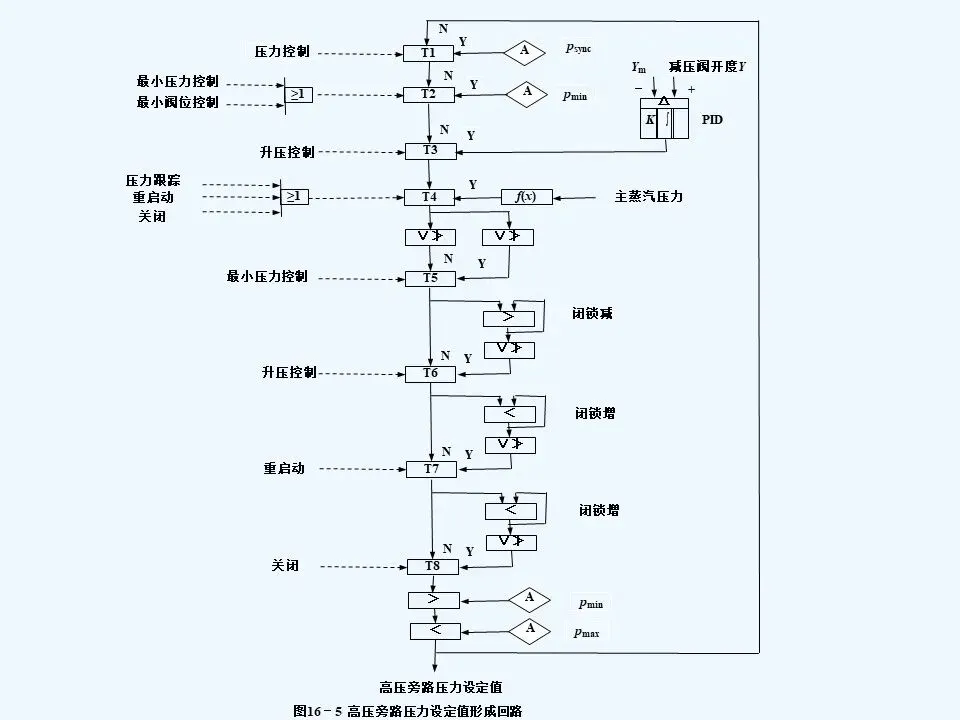

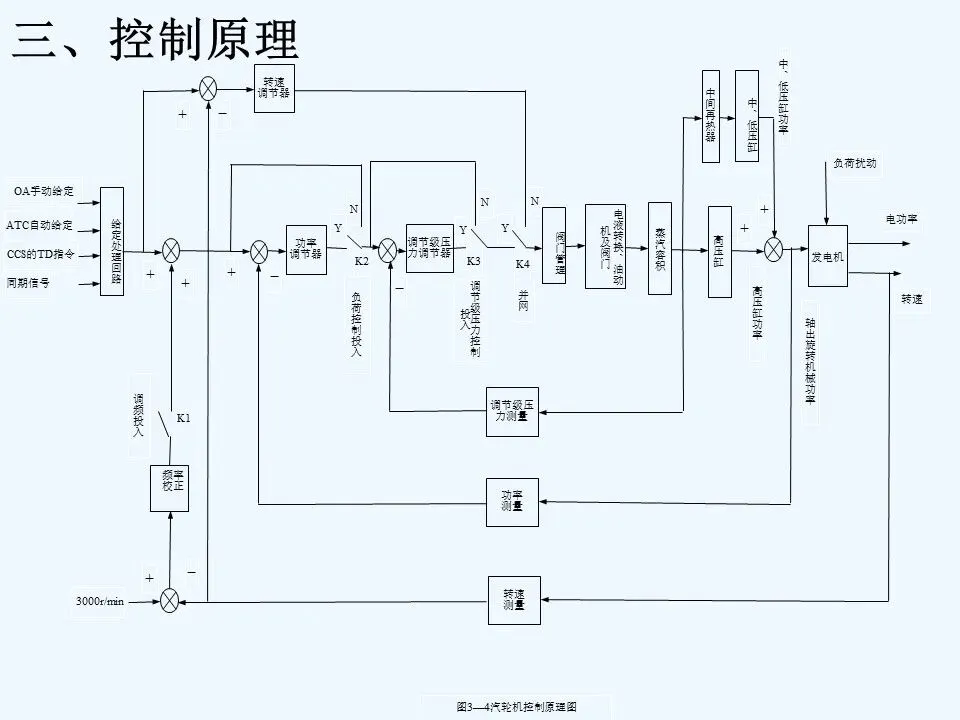

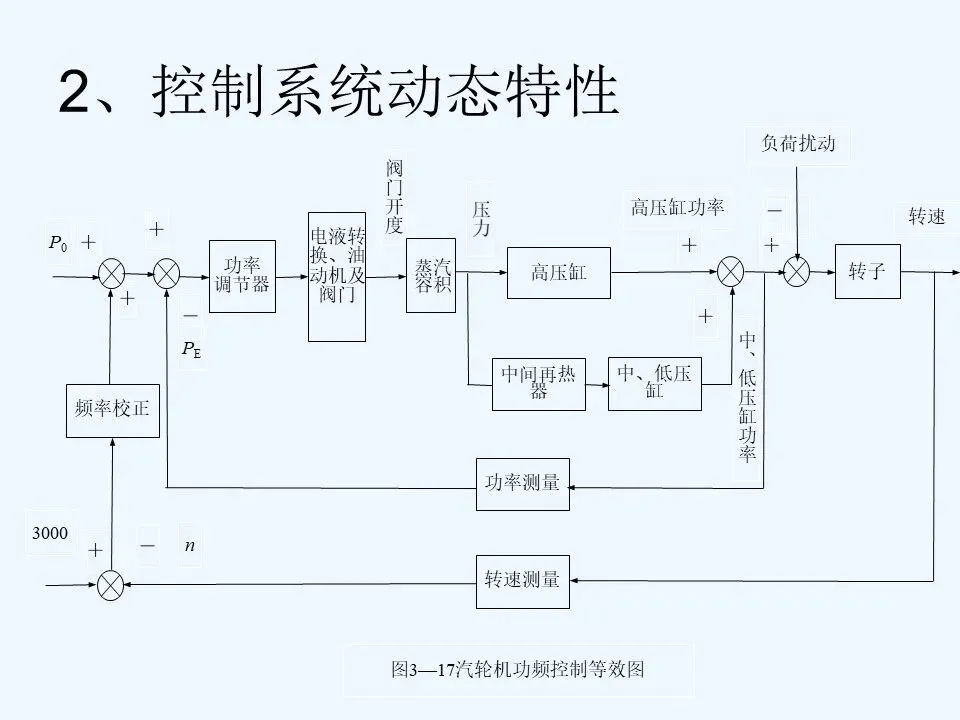

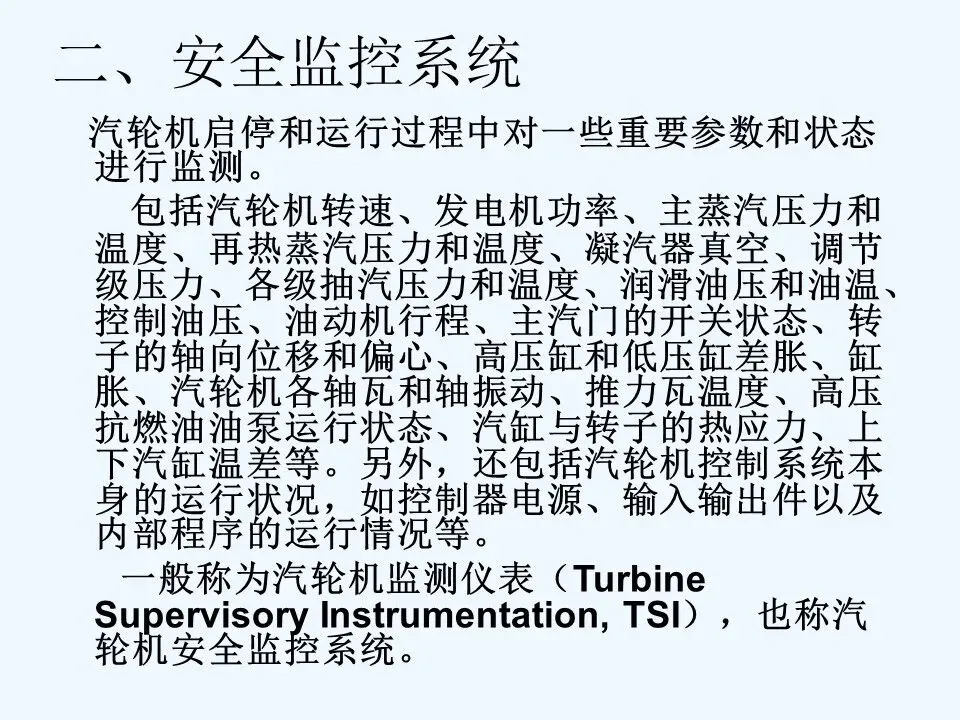

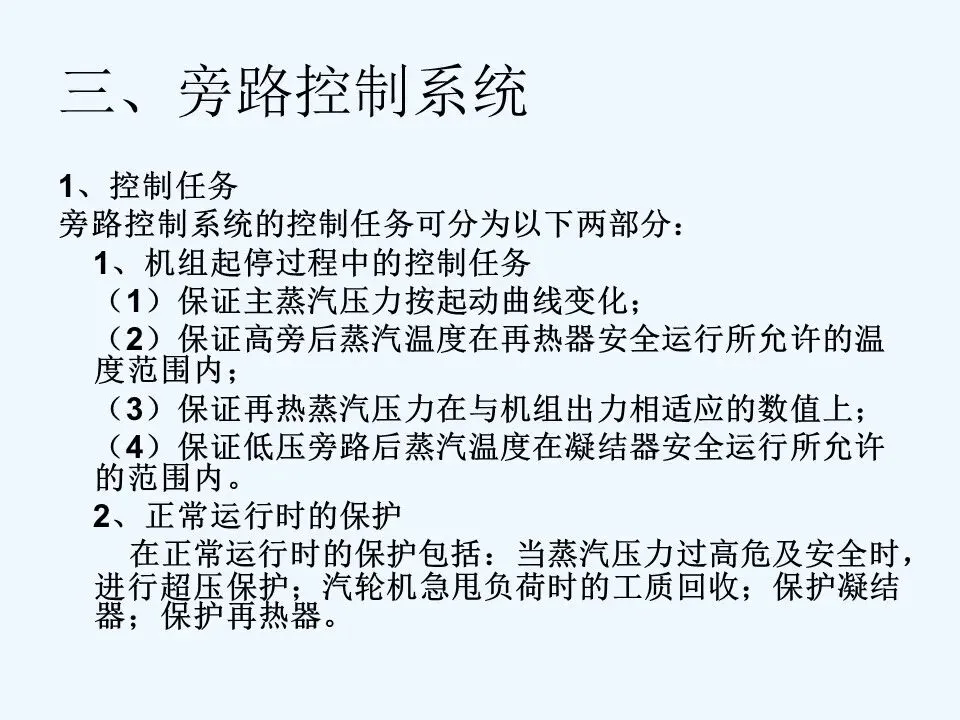

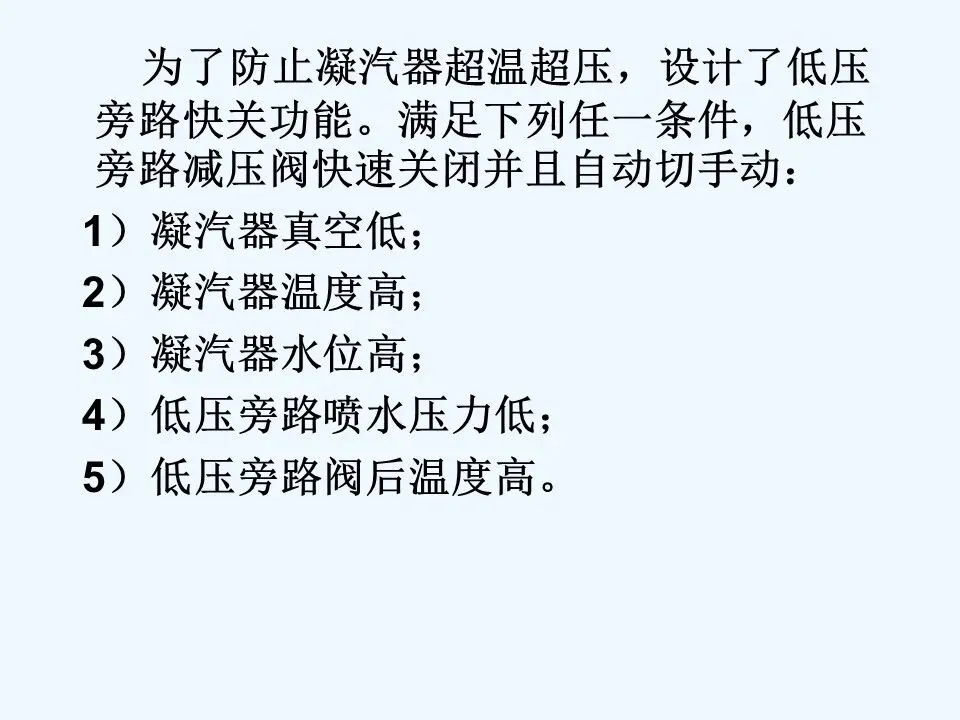

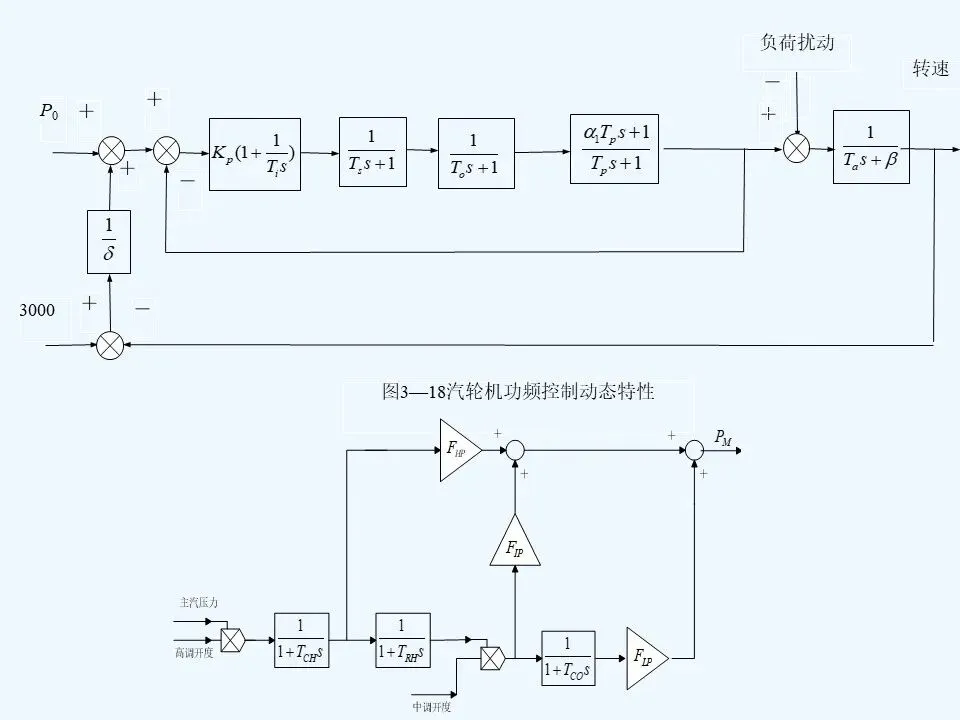

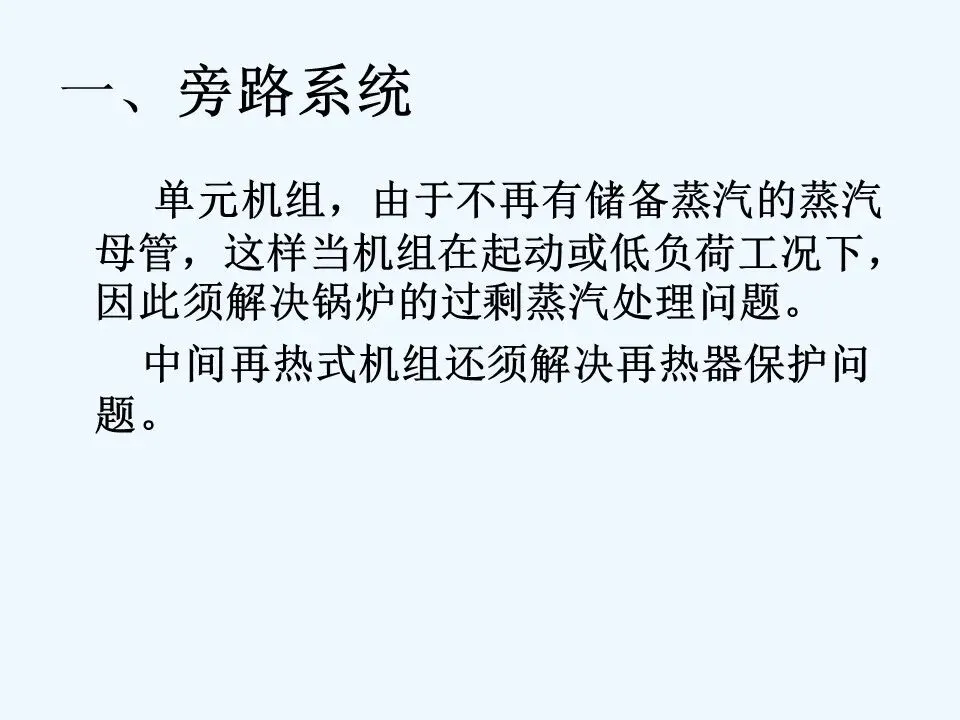

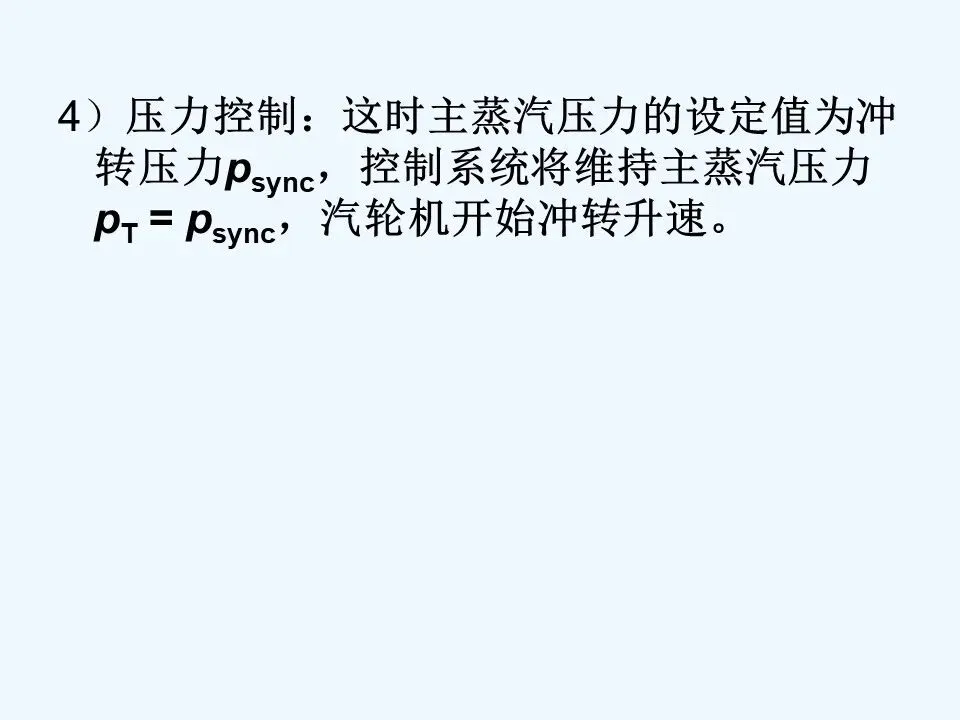

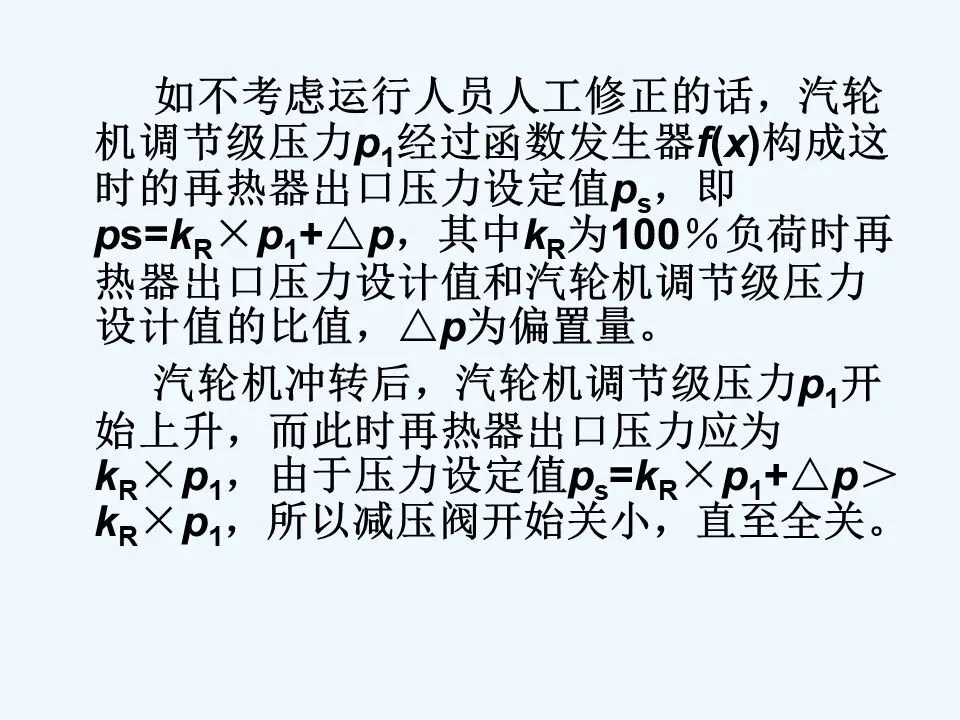

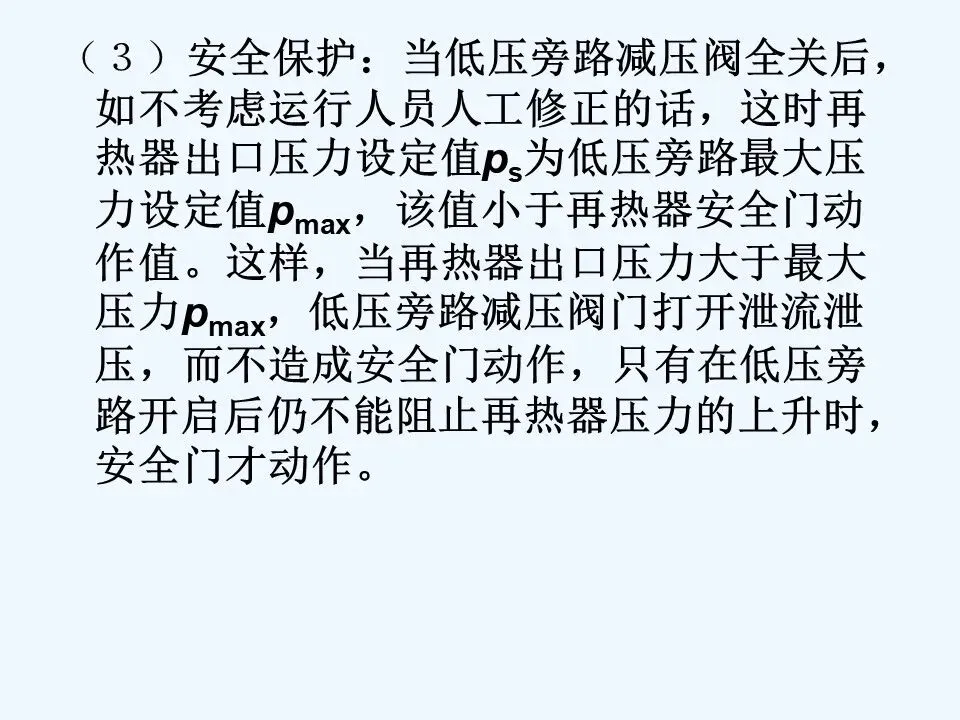

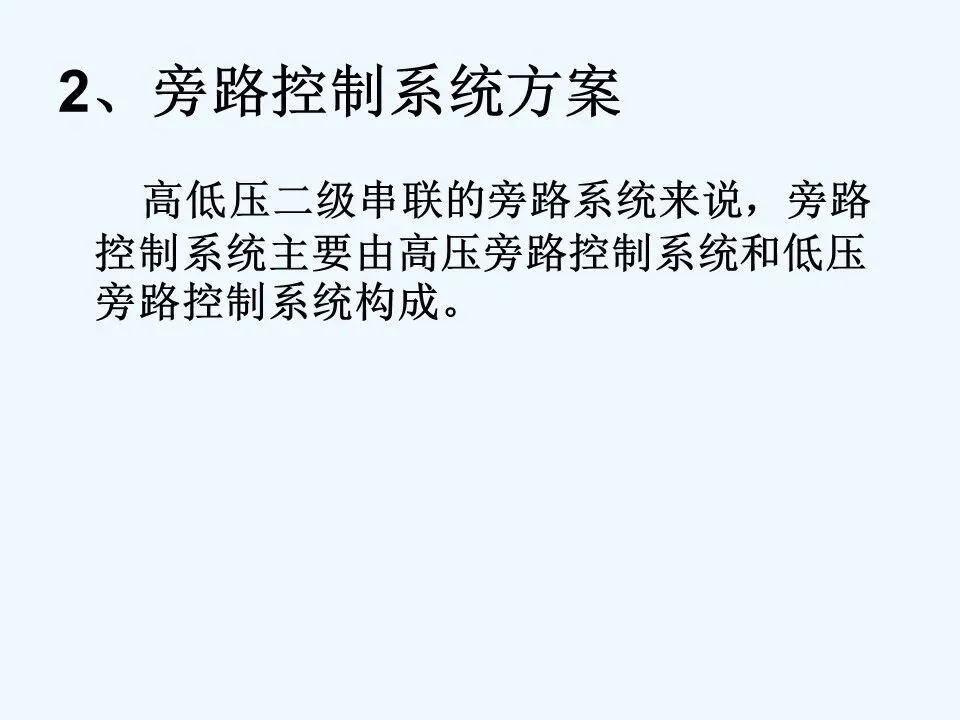

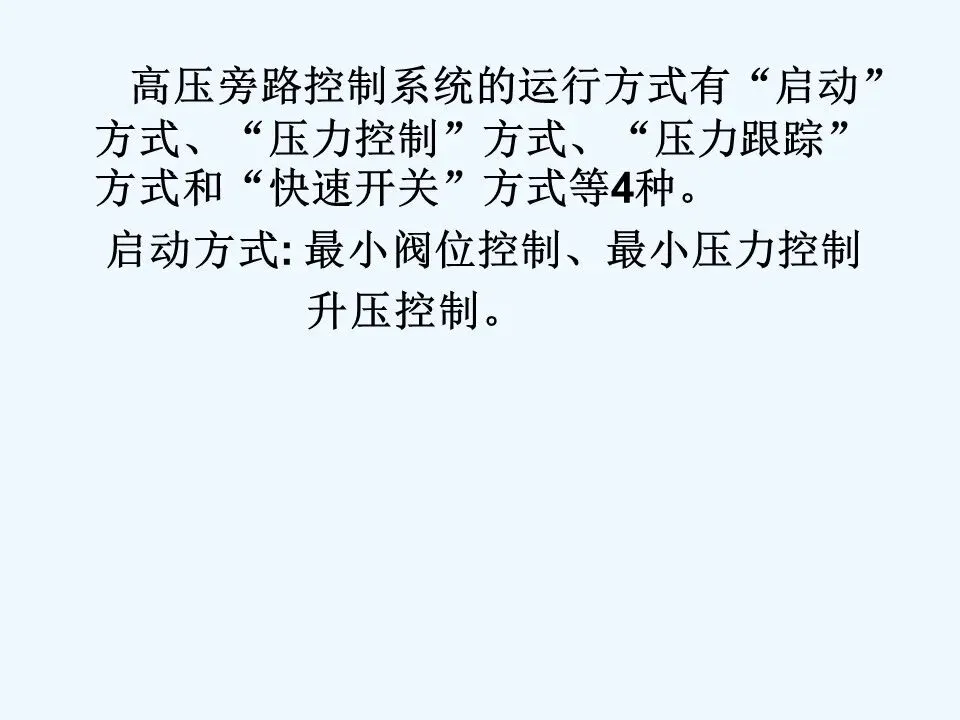

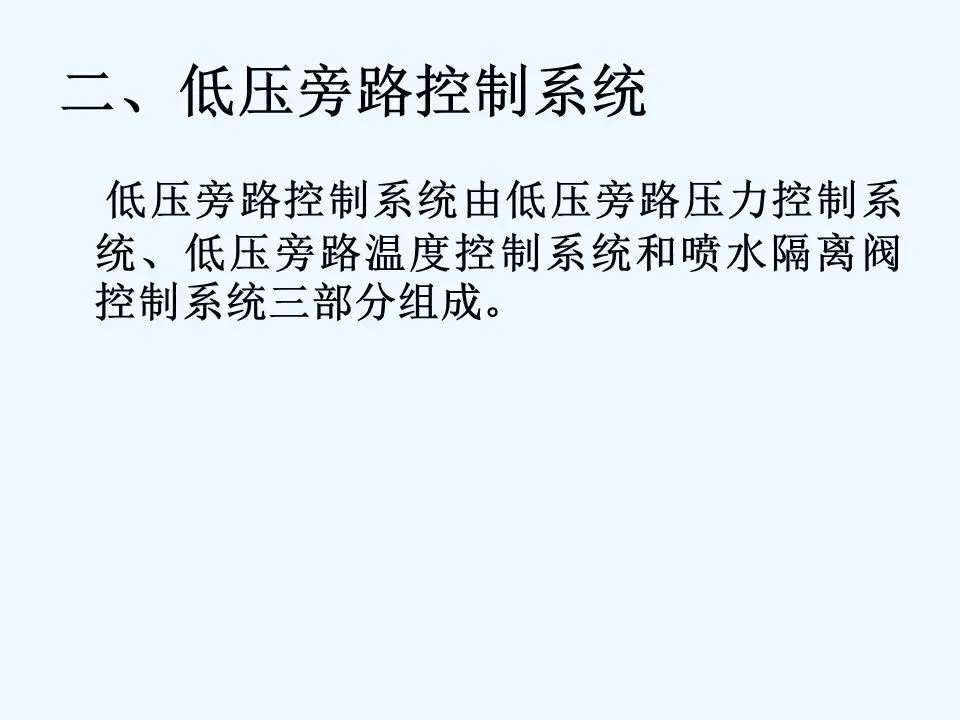

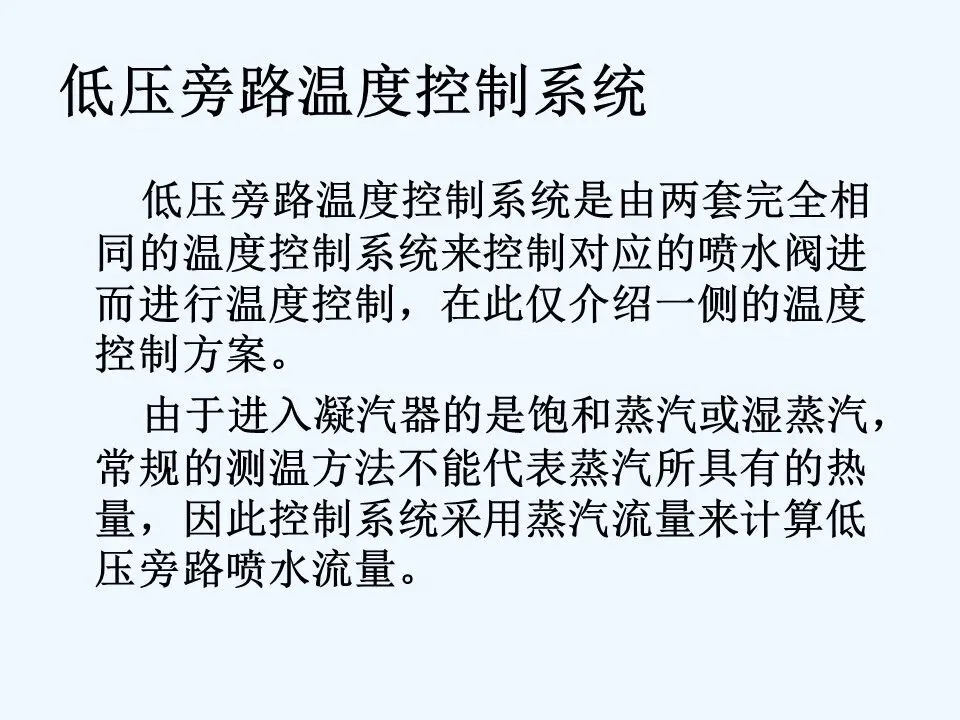

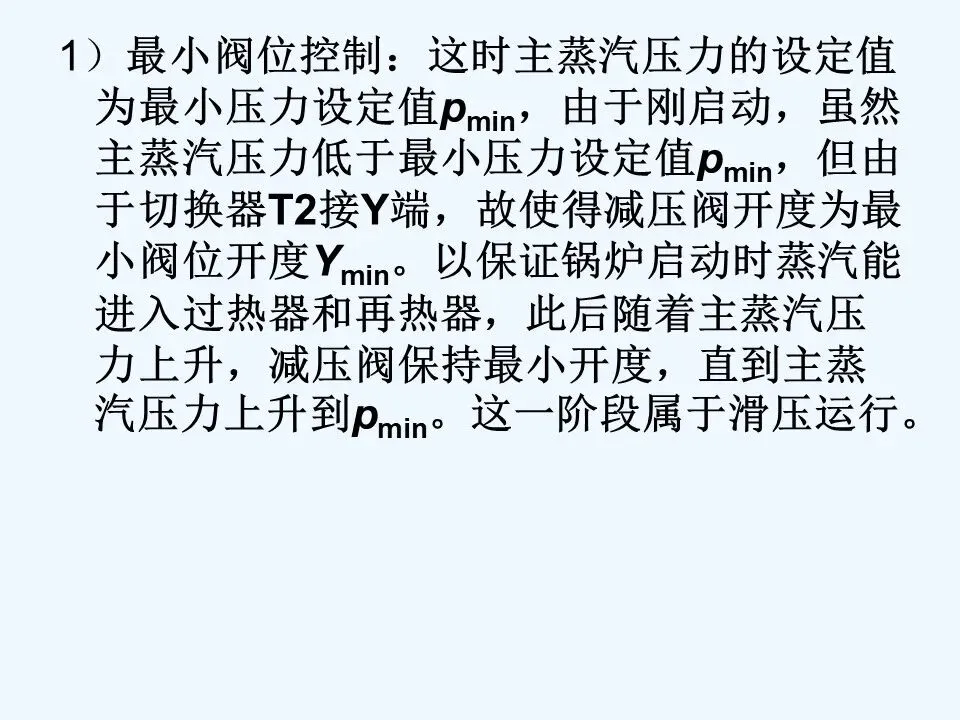

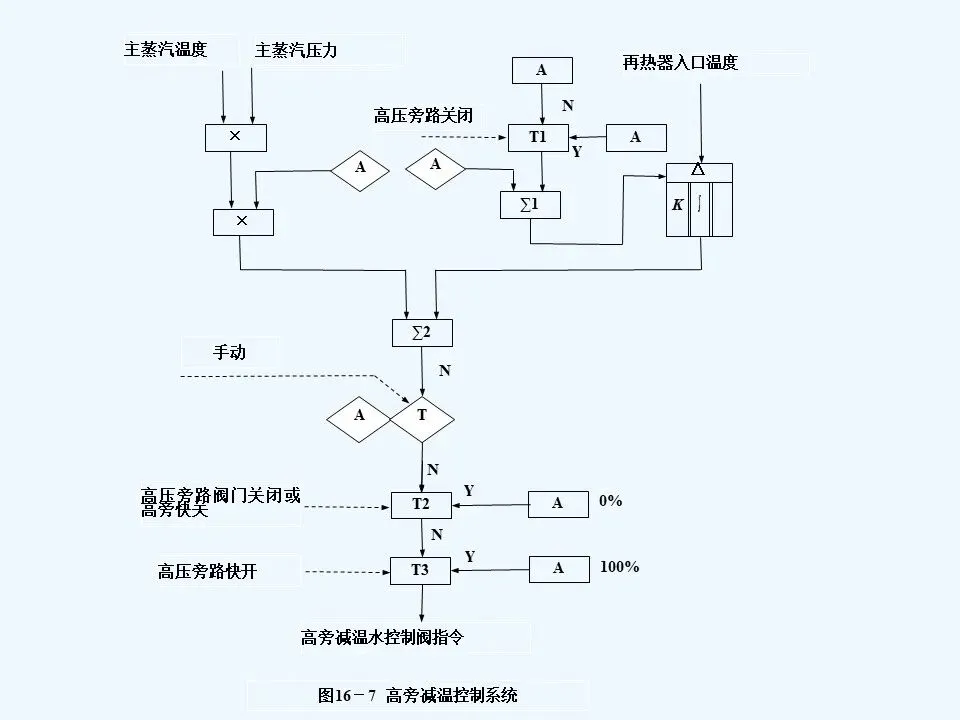

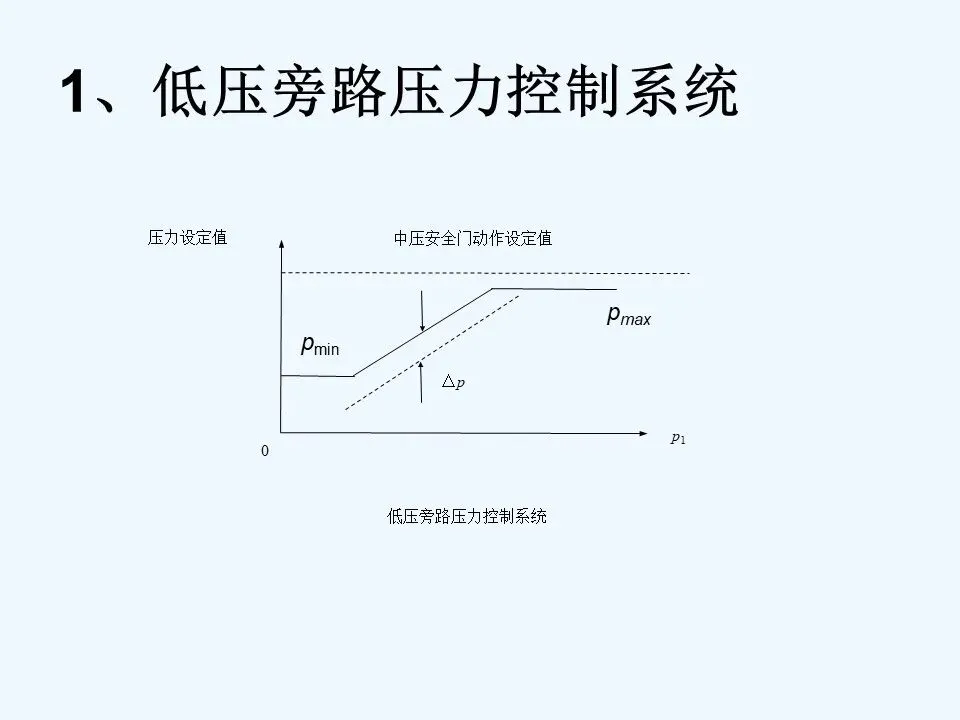

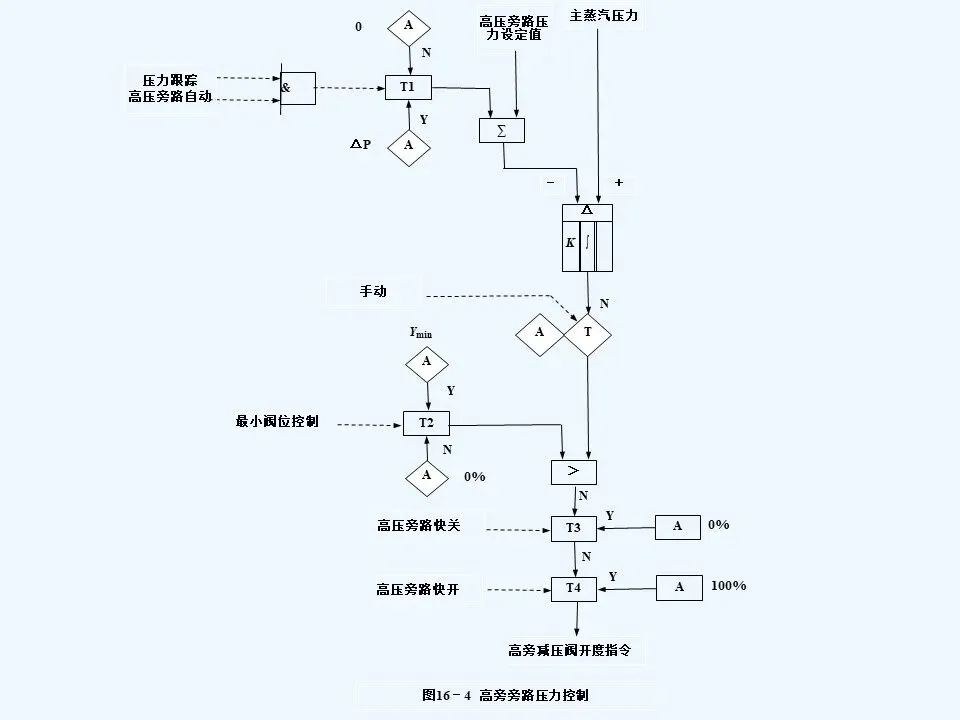

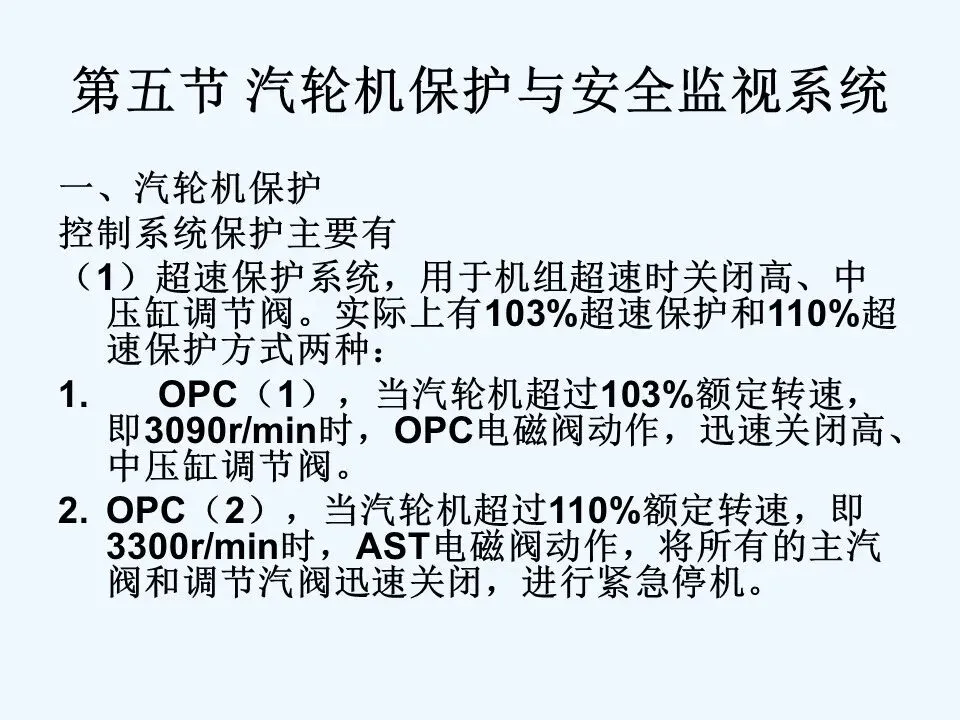

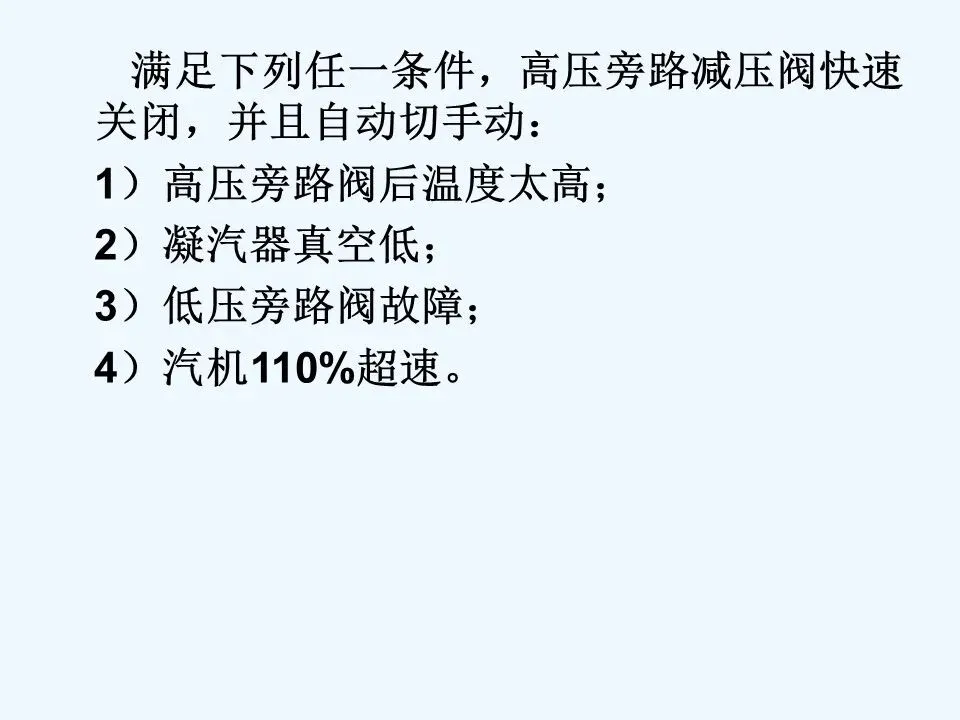

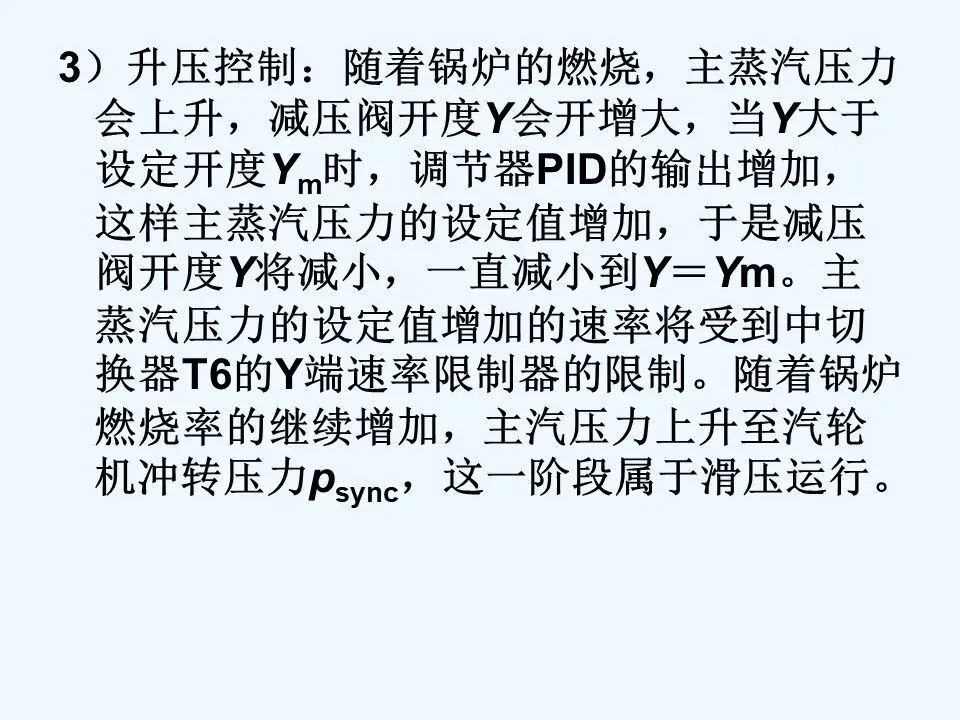

汽轮机培训课件(控制系统)

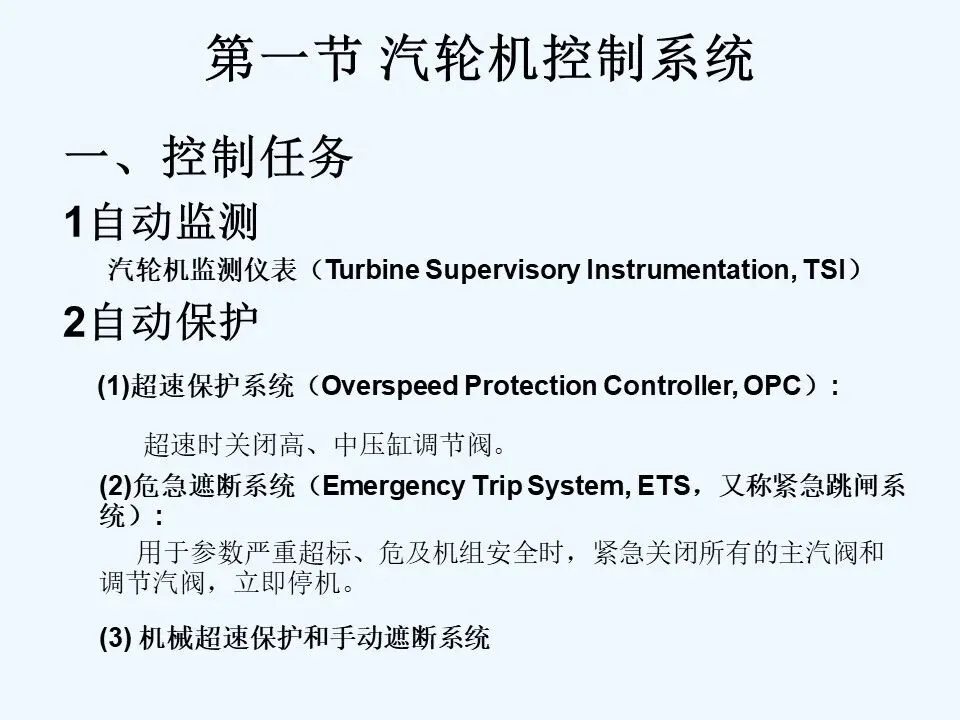

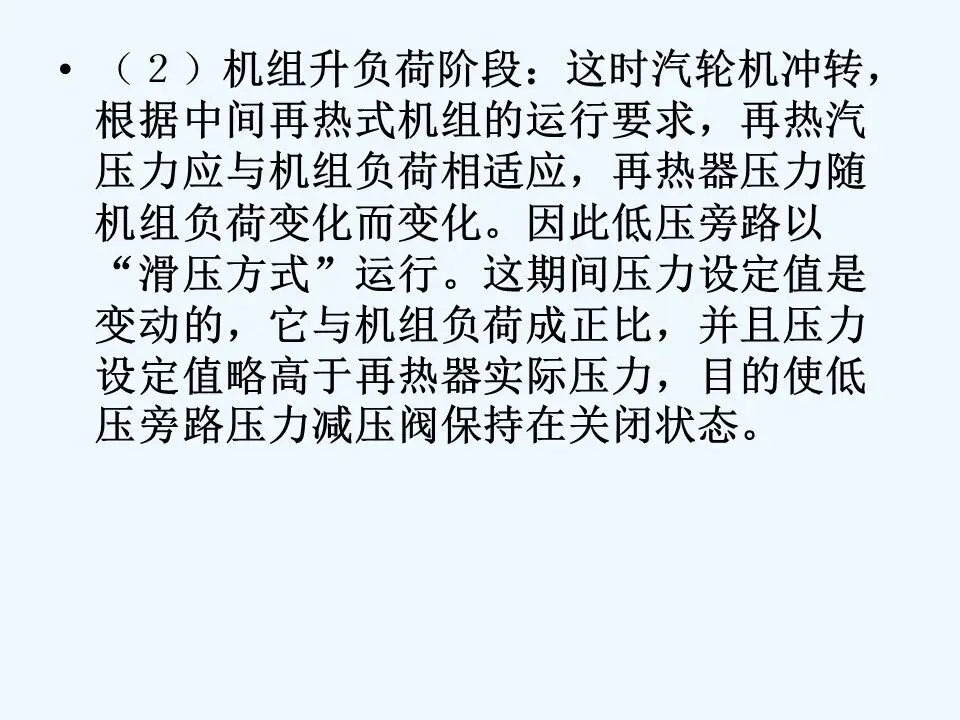

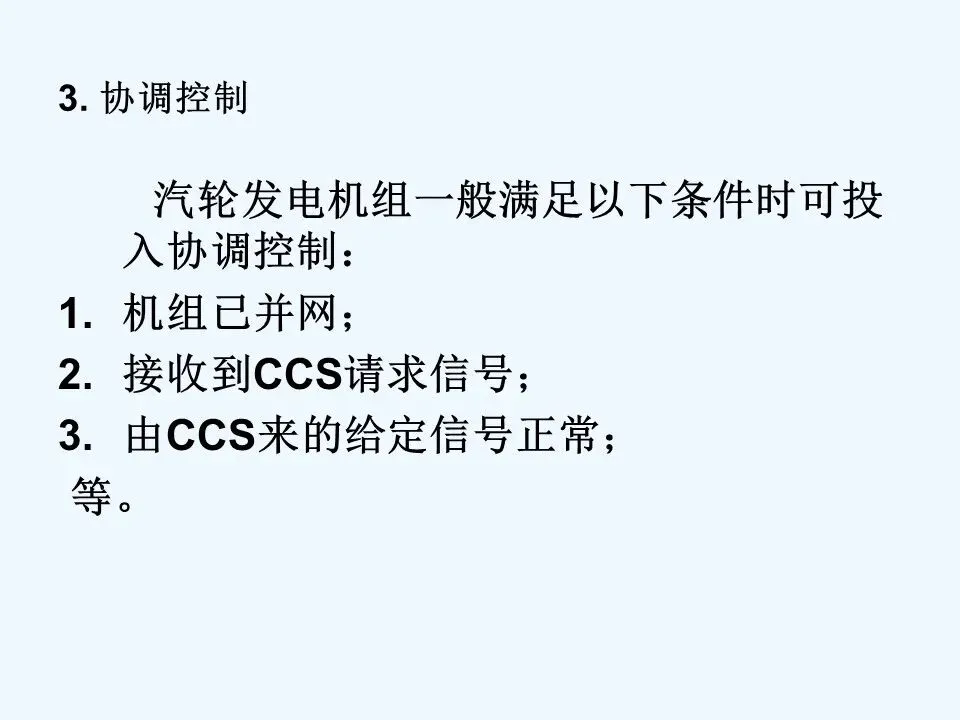

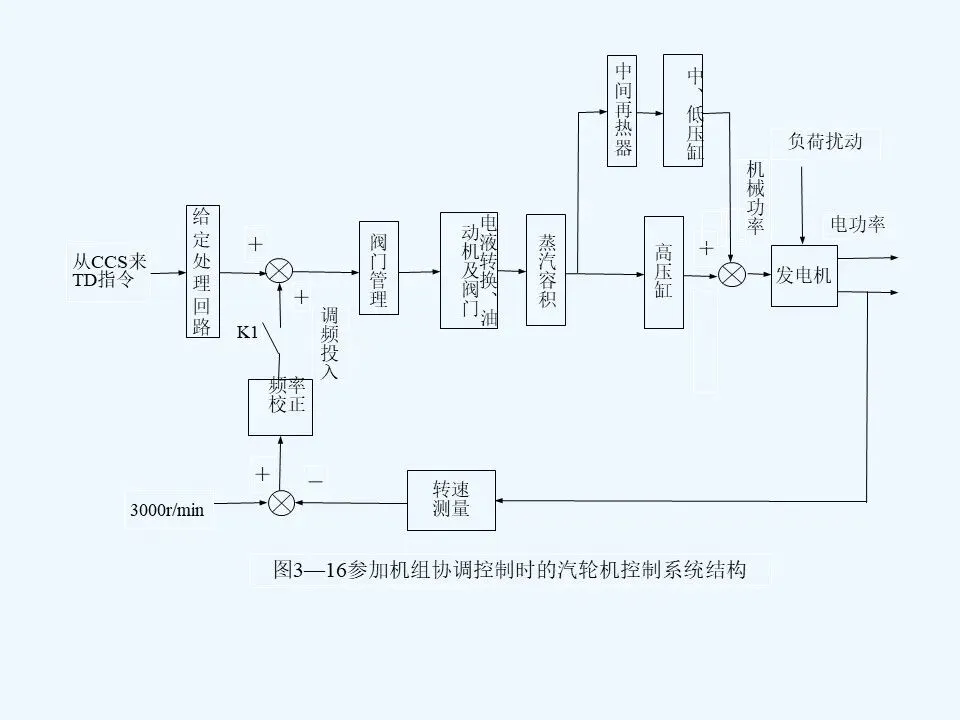

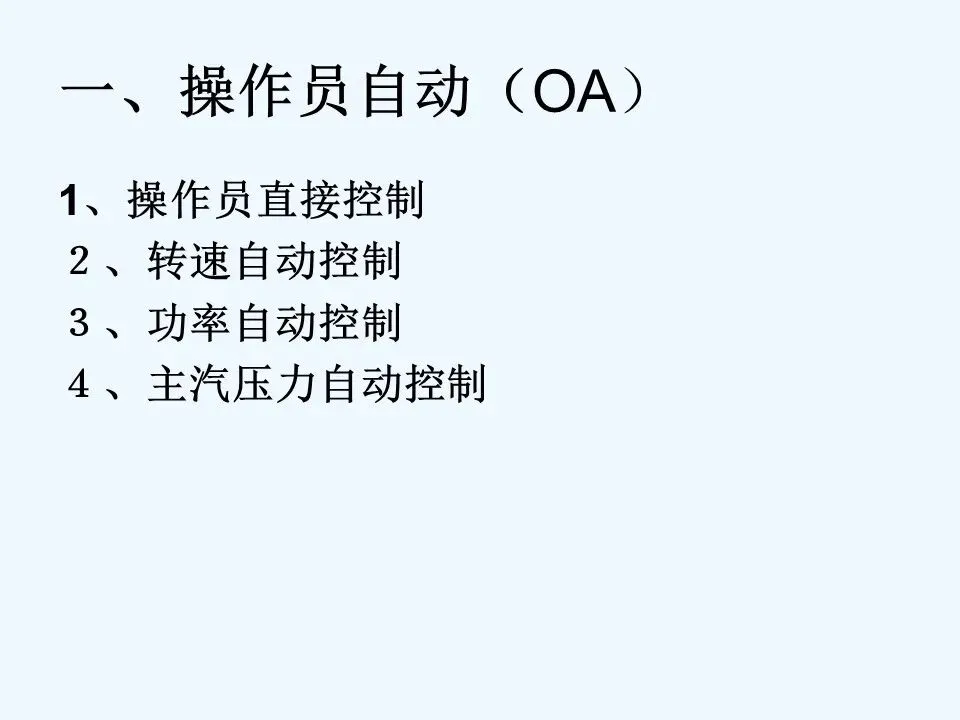

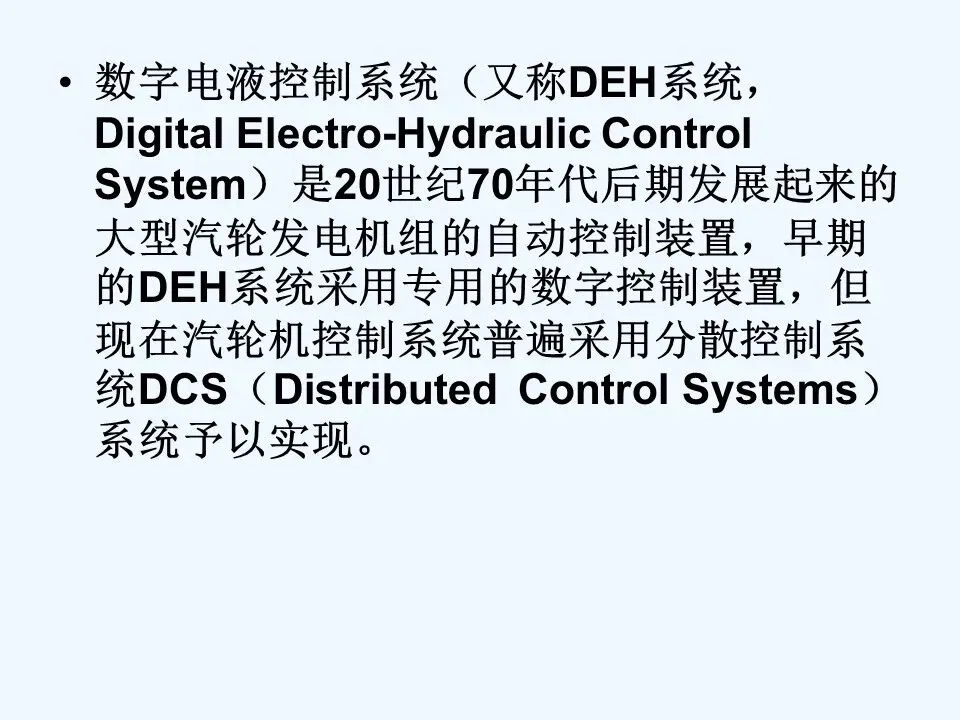

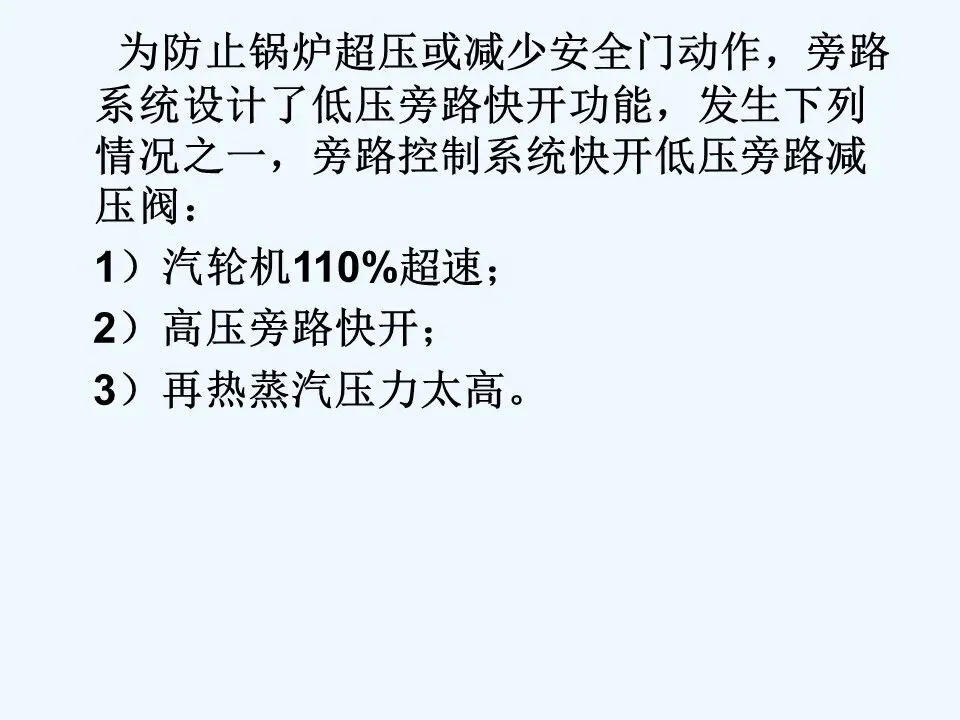

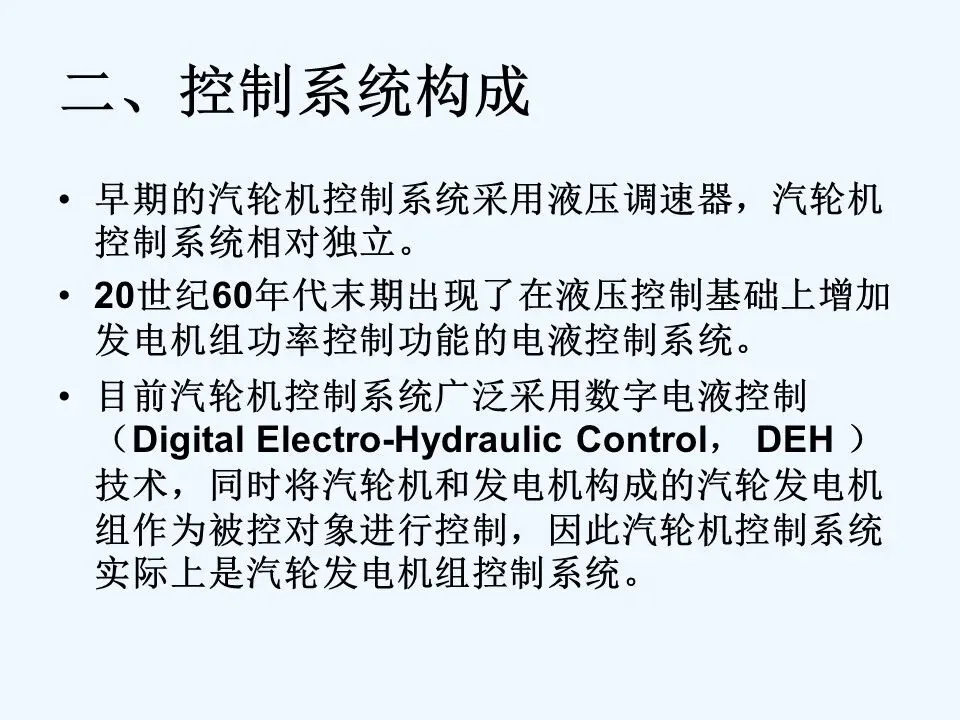

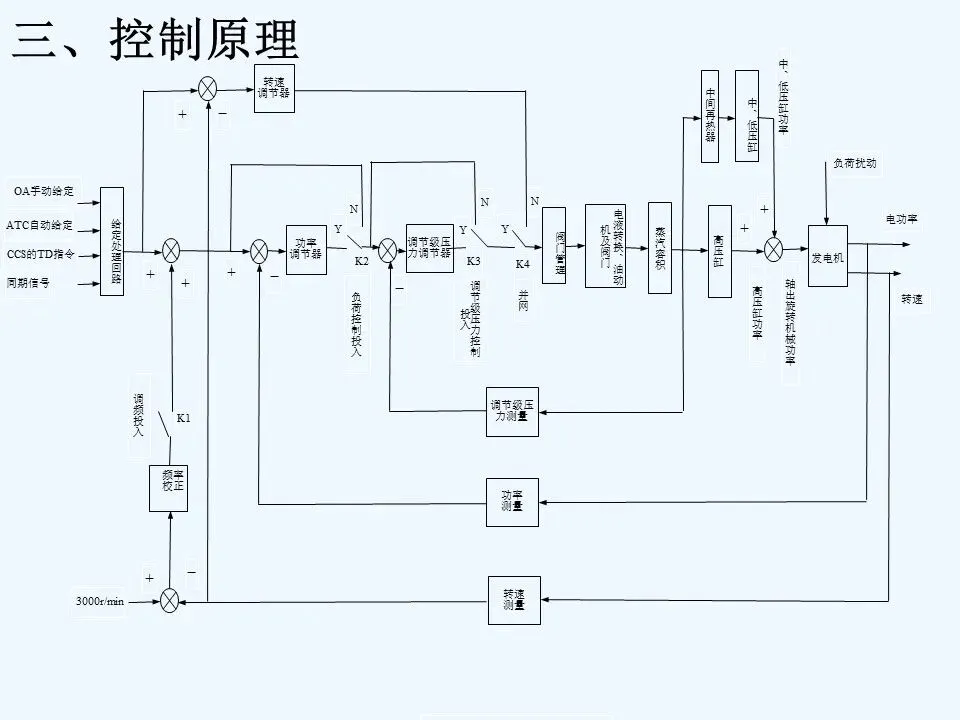

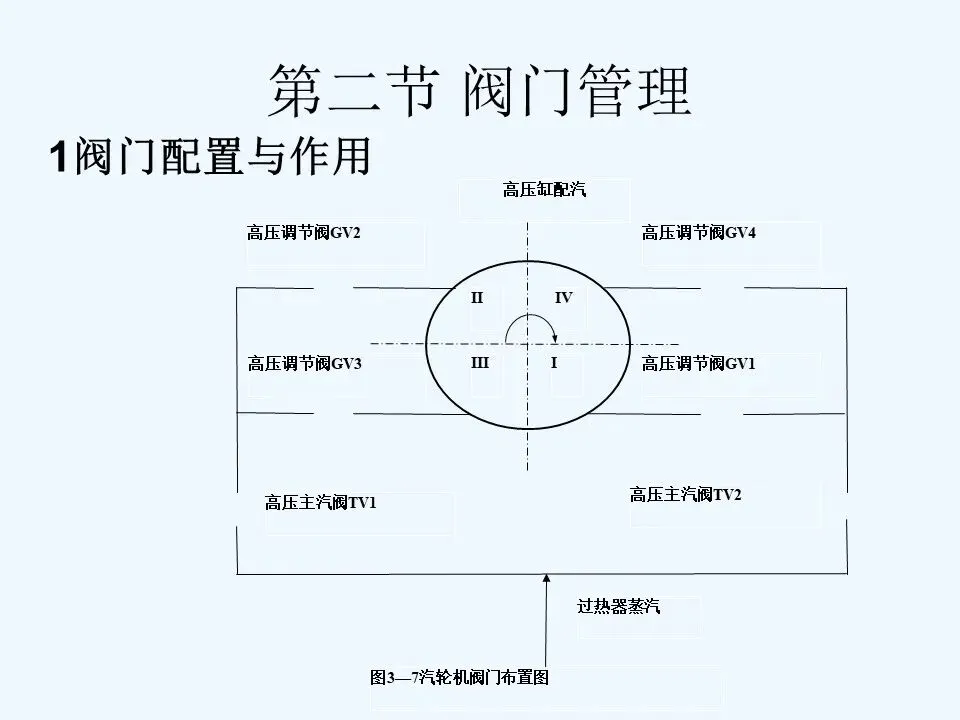

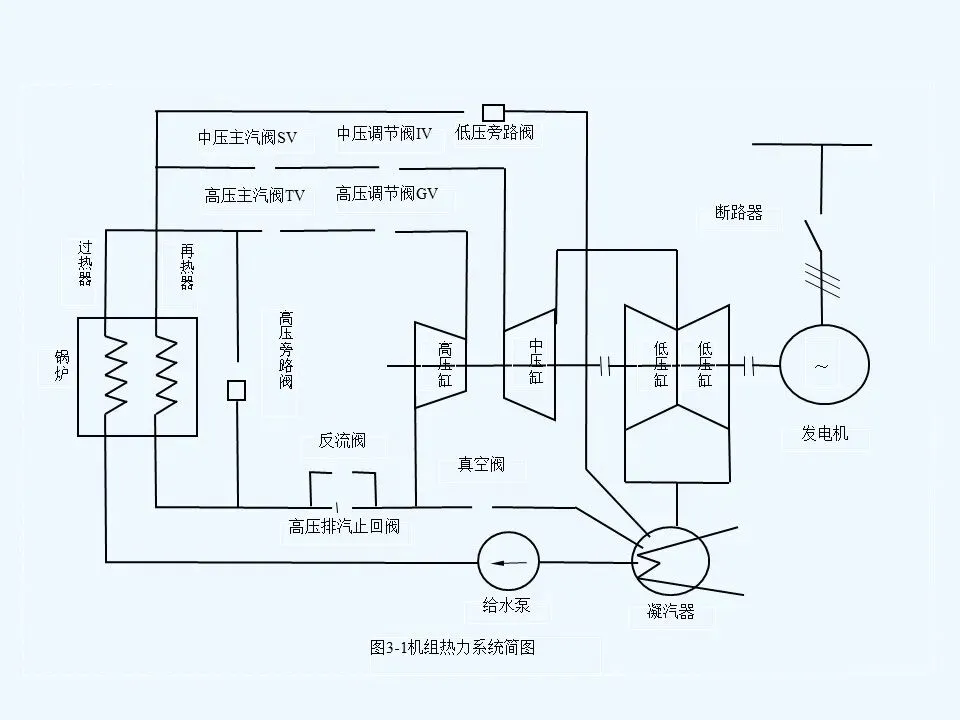

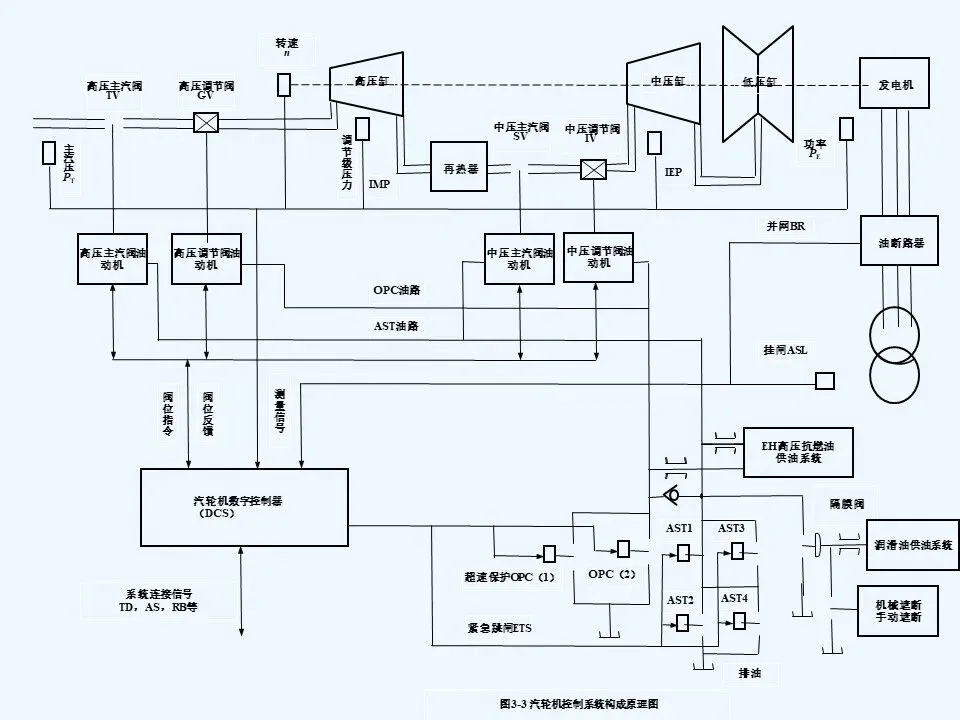

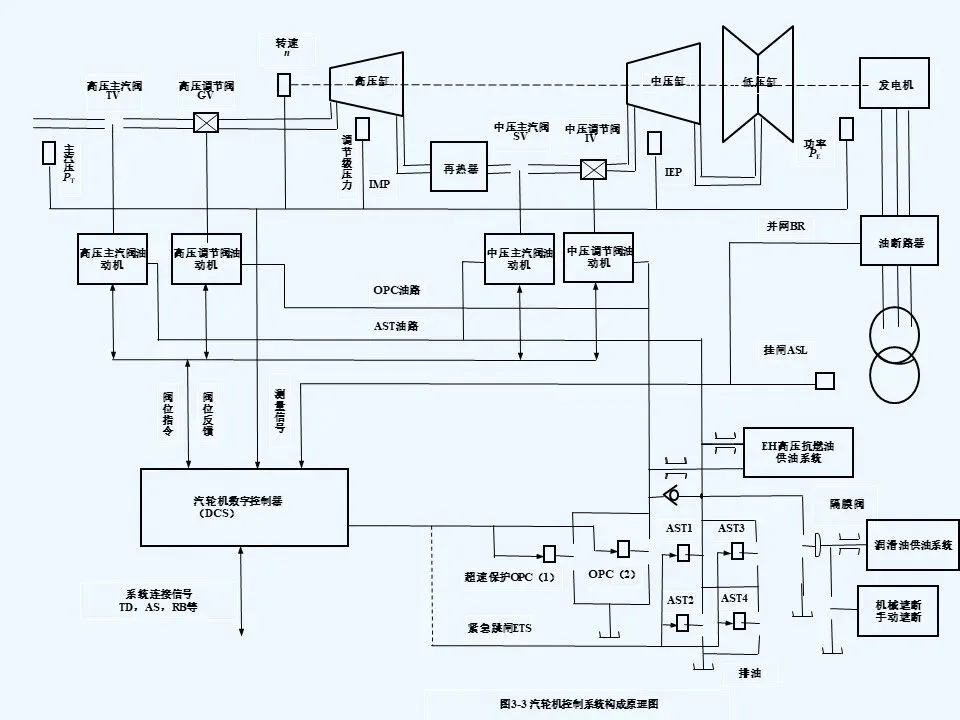

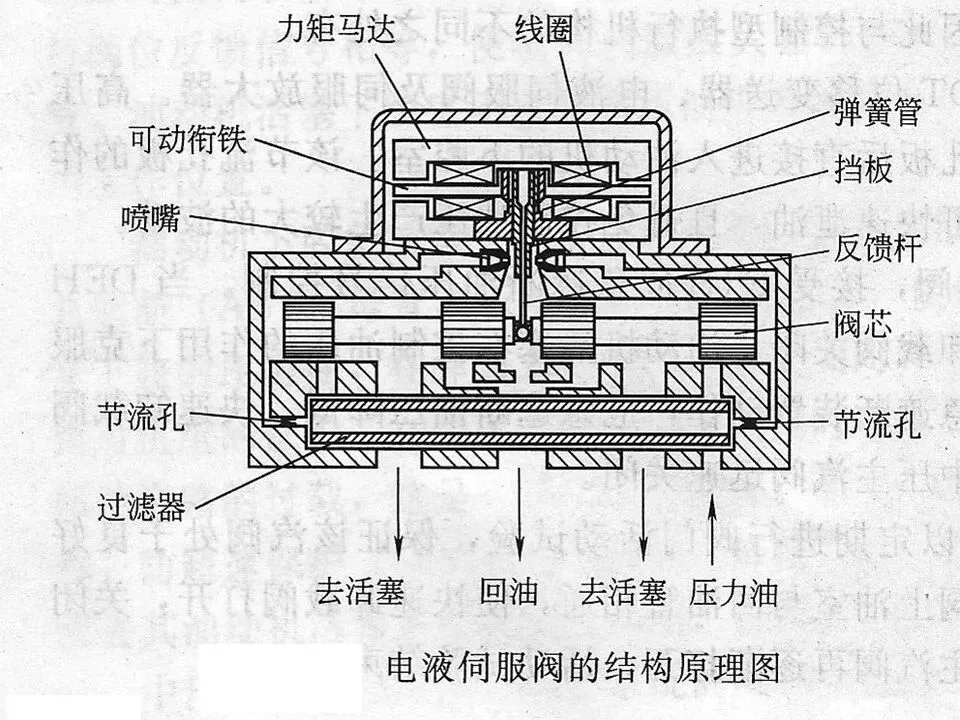

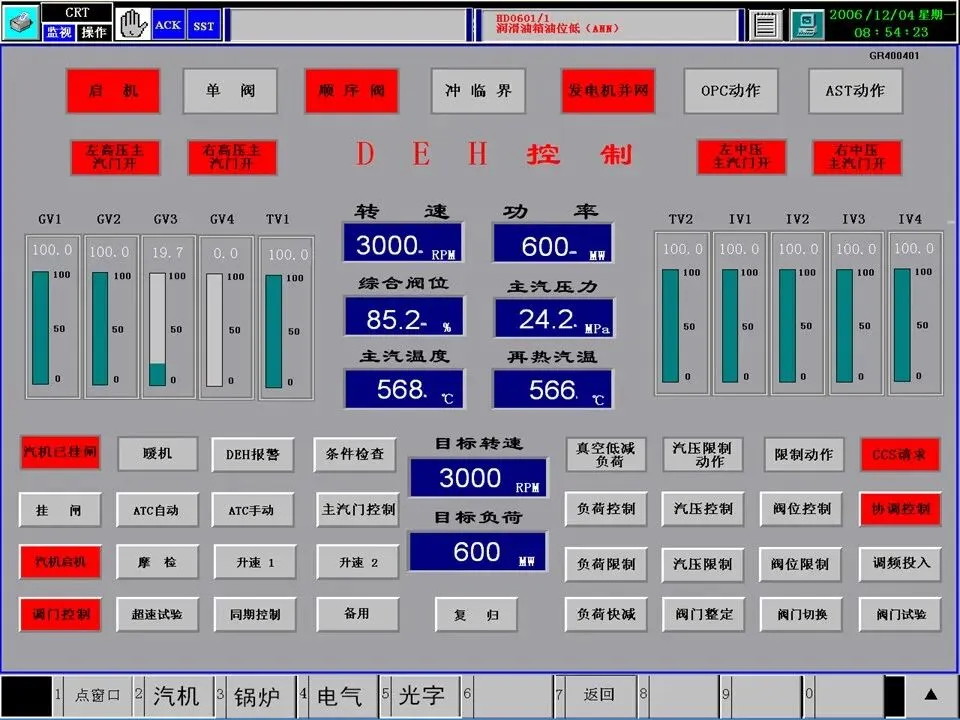

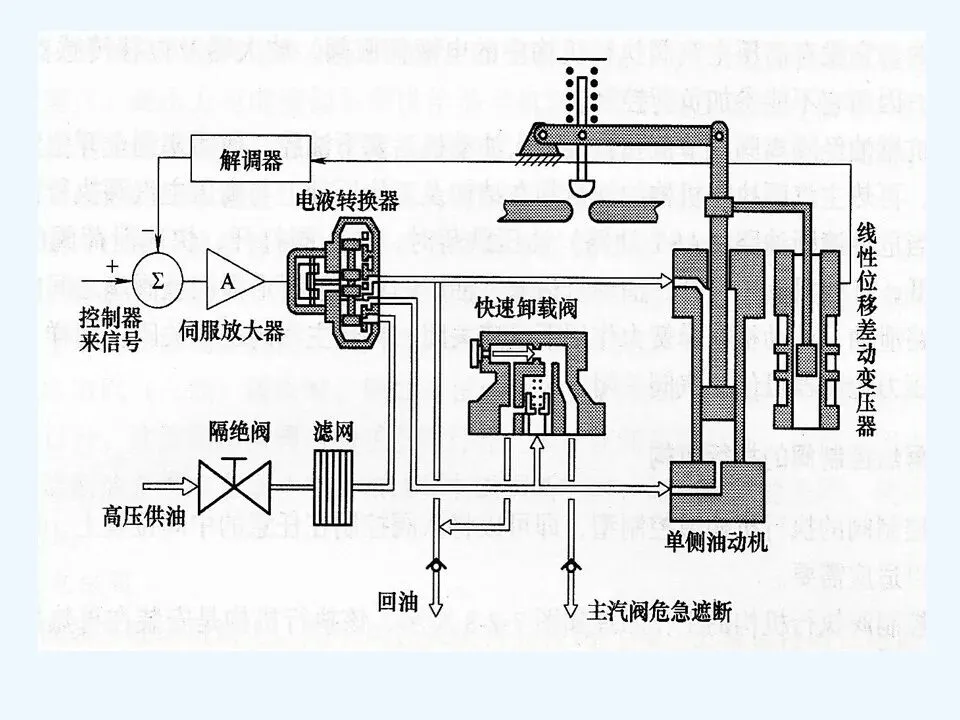

1阀门配置与作用

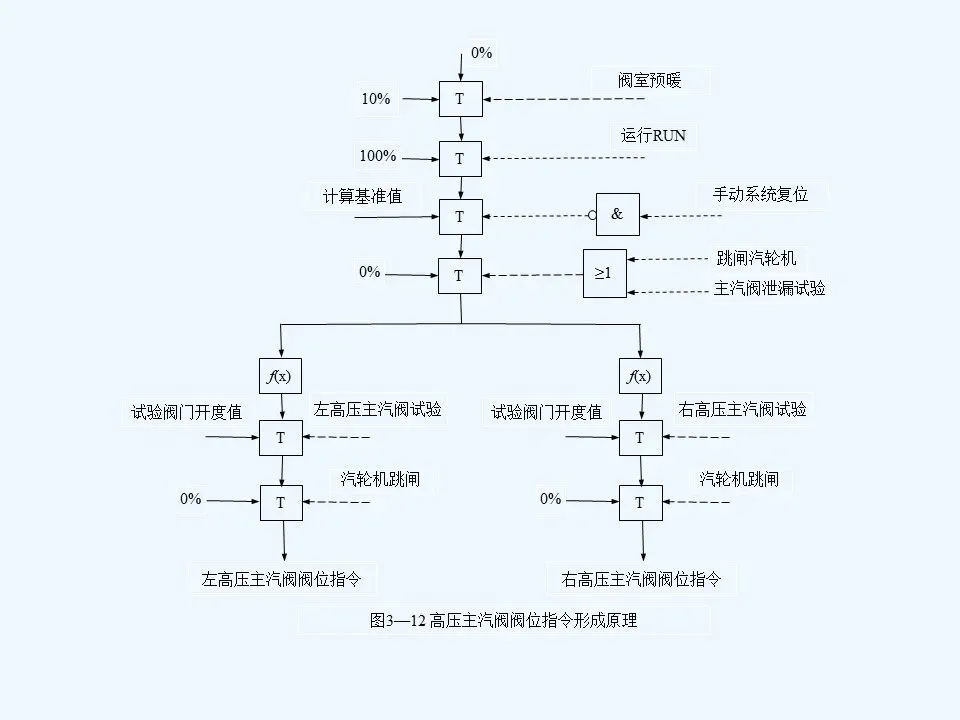

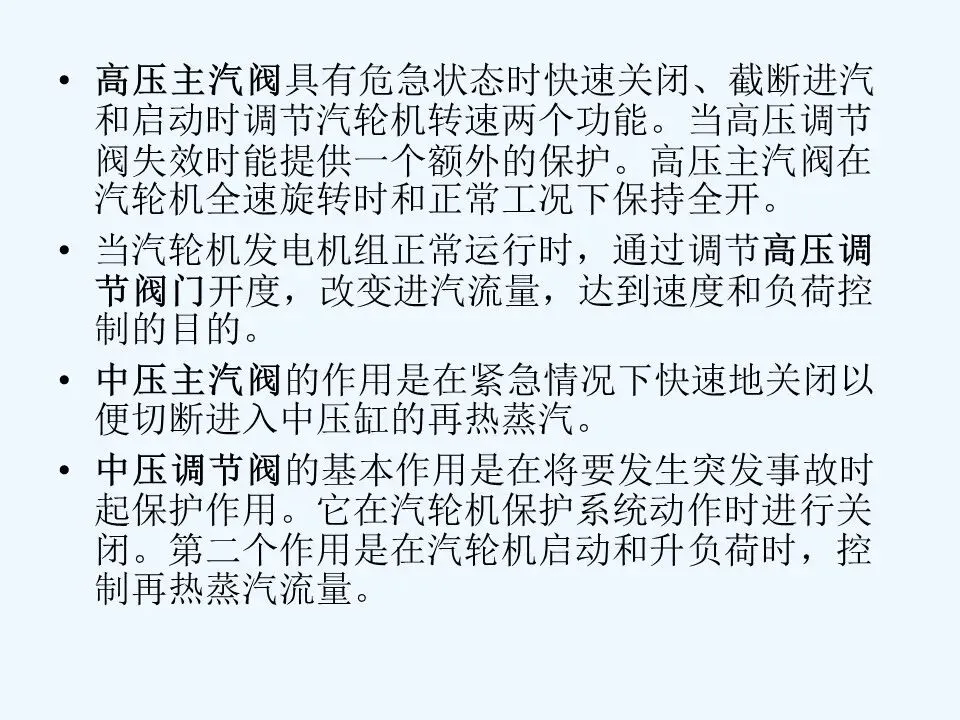

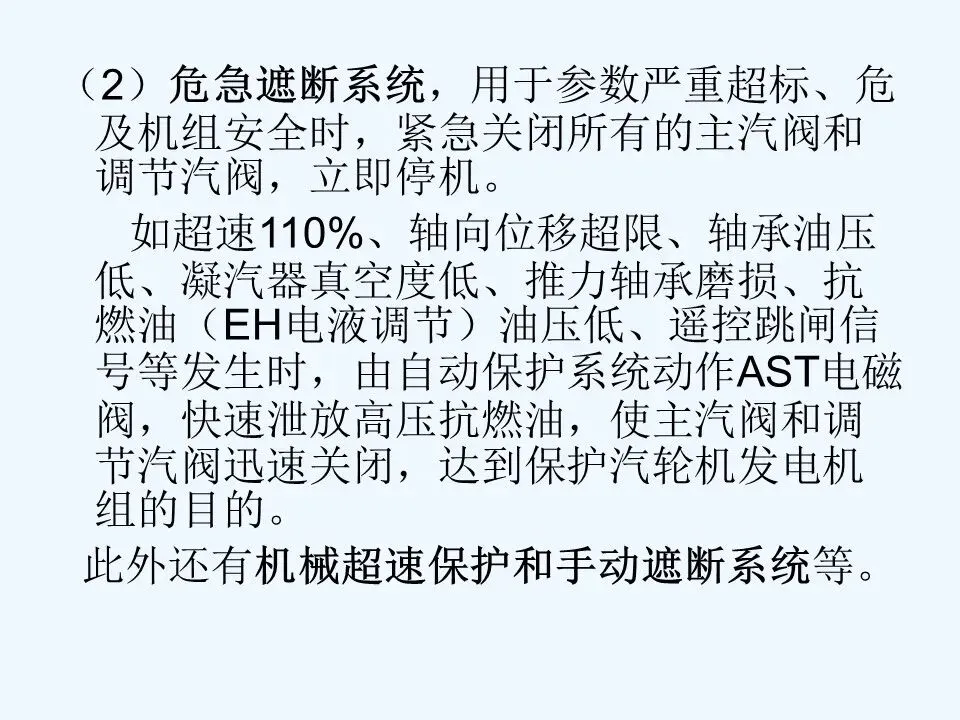

高压主汽阀具有危急状态时快速关闭、截断进汽和启动时调节汽轮机转速两个功能。当高压调节阀失效时能提供一个额外的保护。高压主汽阀在汽轮机全速旋转时和正常工况下保持全开。

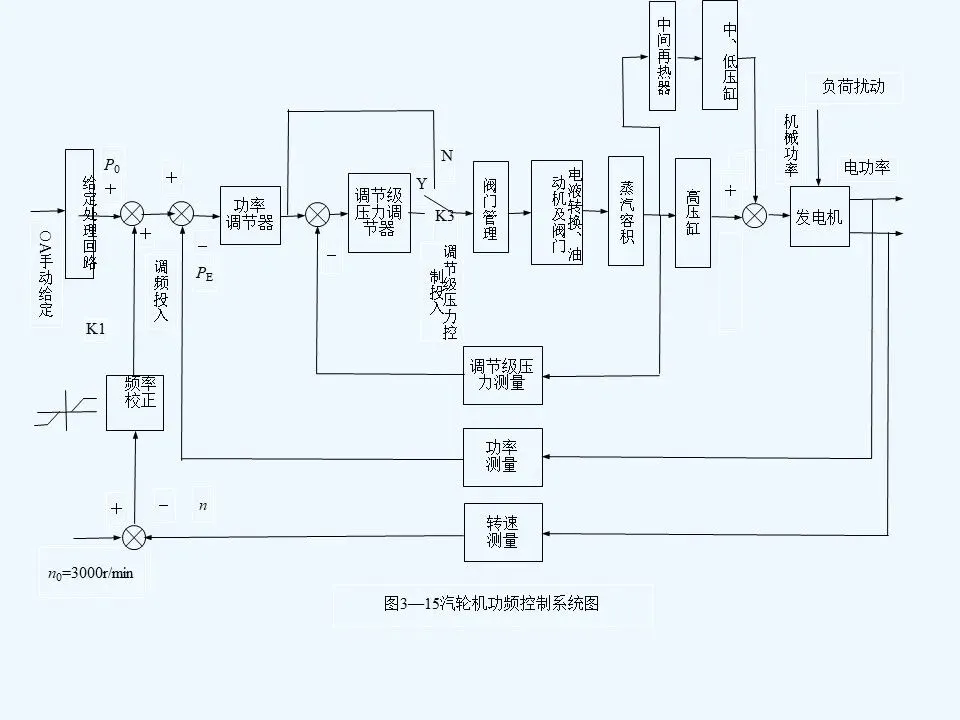

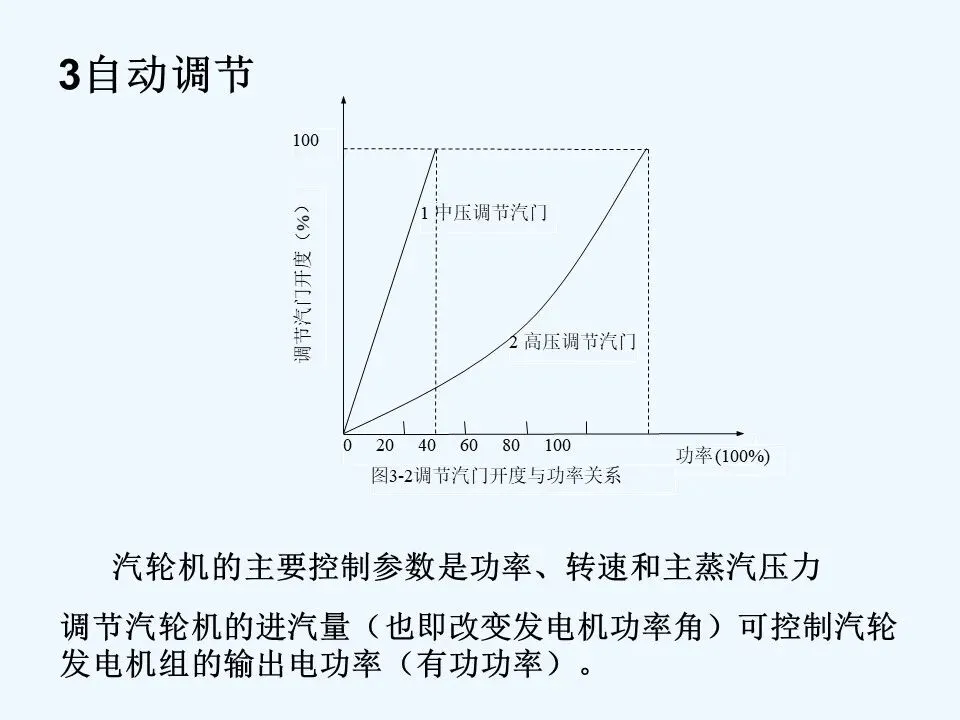

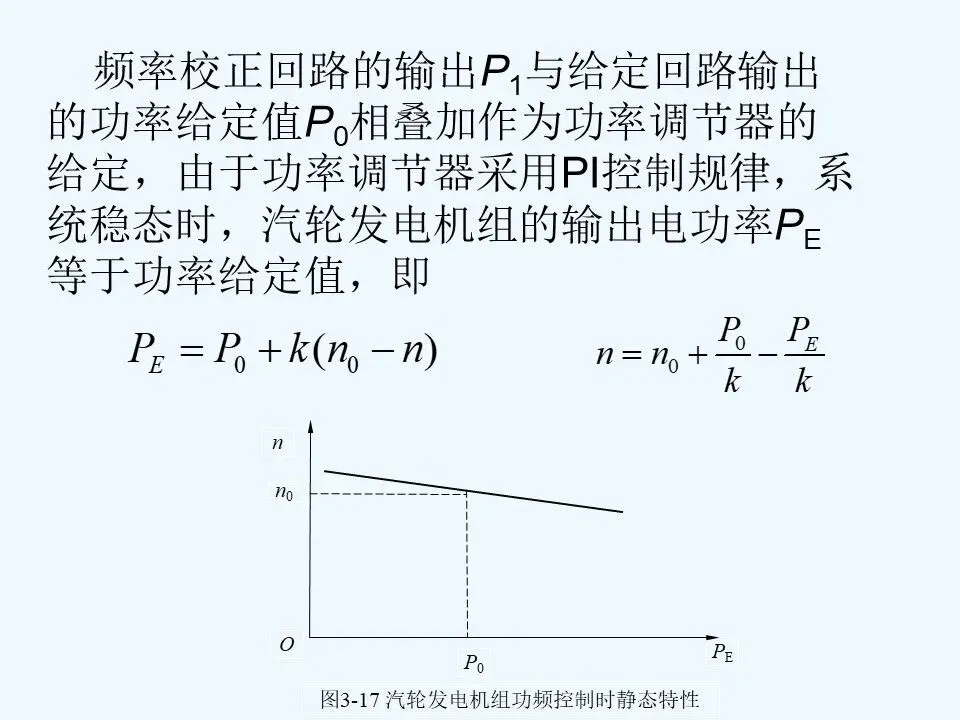

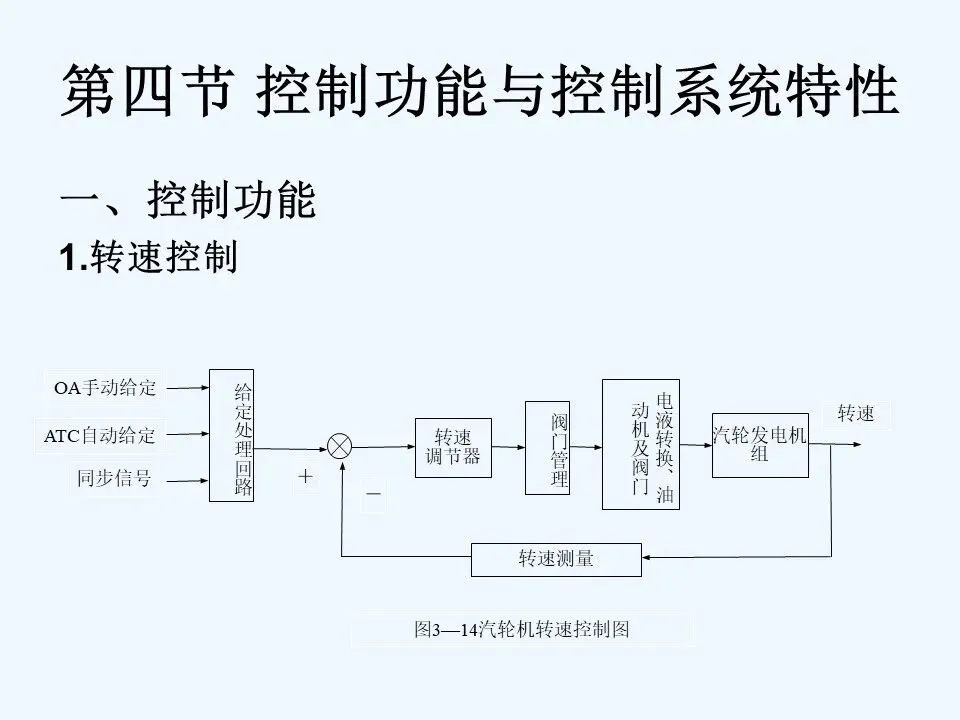

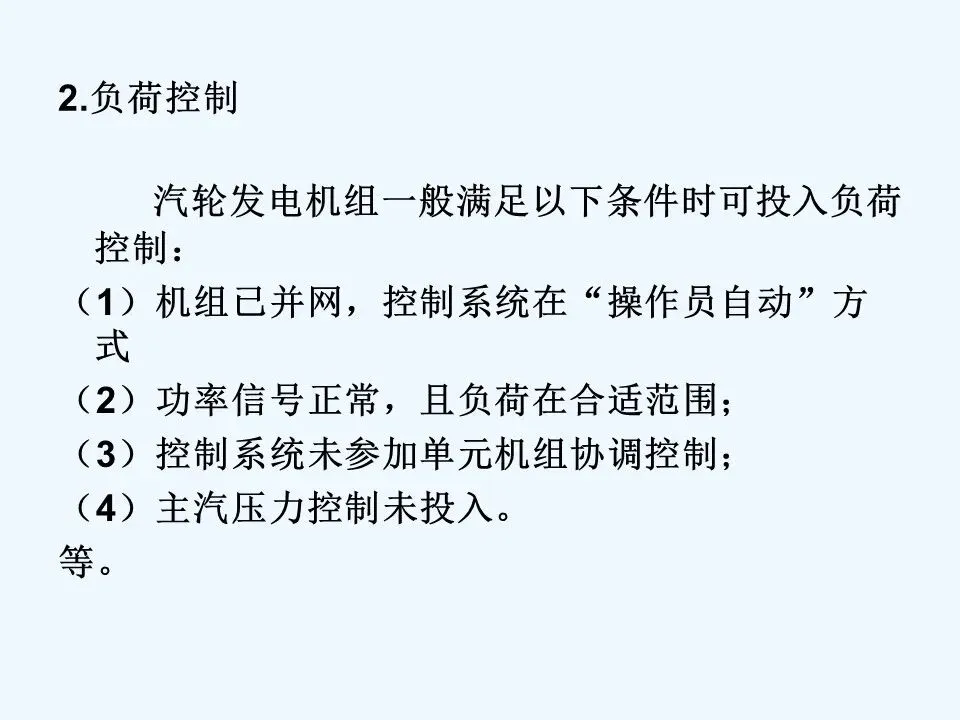

当汽轮机发电机组正常运行时，通过调节高压调节阀门开度，改变进汽流量，达到速度和负荷控制的目的。

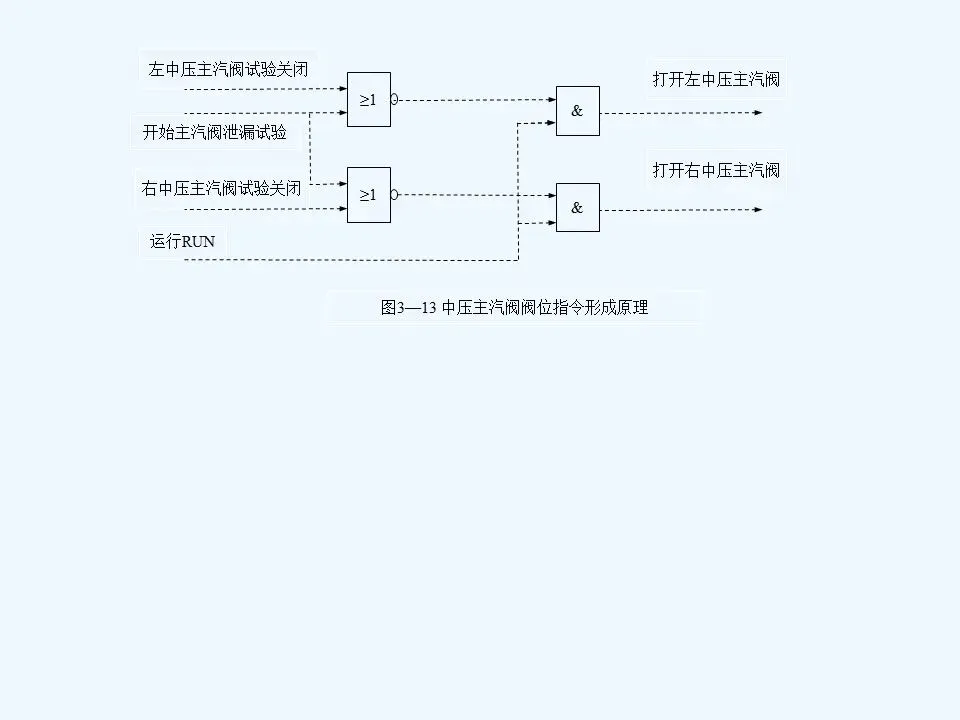

中压主汽阀的作用是在紧急情况下快速地关闭以便切断进入中压缸的再热蒸汽。

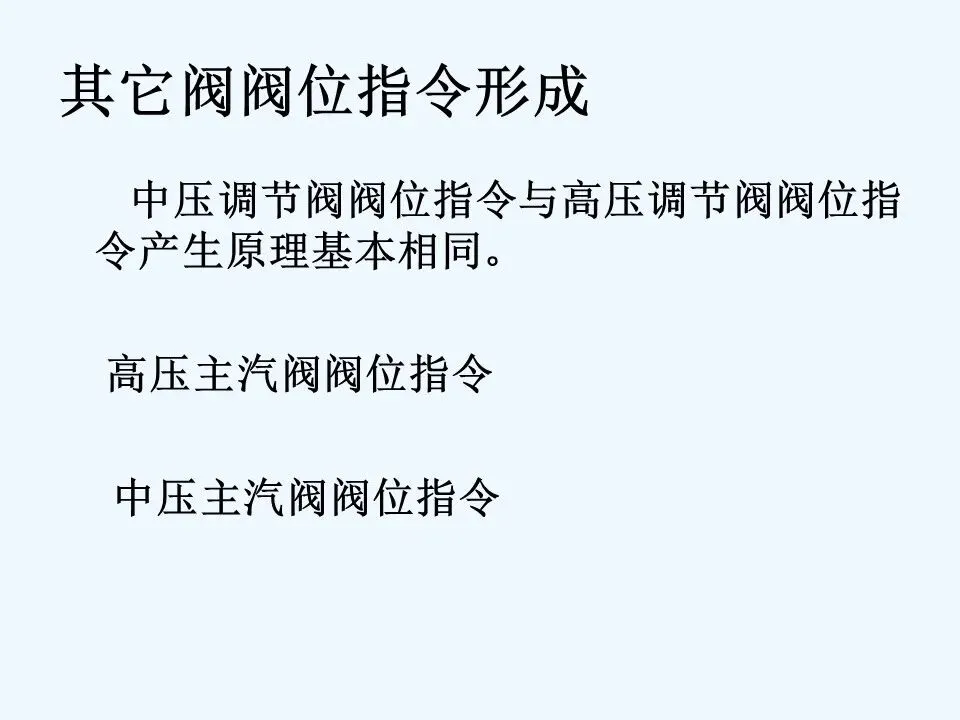

中压调节阀的基本作用是在将要发生突发事故时起保护作用。它在汽轮机保护系统动作时进行关闭。第二个作用是在汽轮机启动和升负荷时，控制再热蒸汽流量。

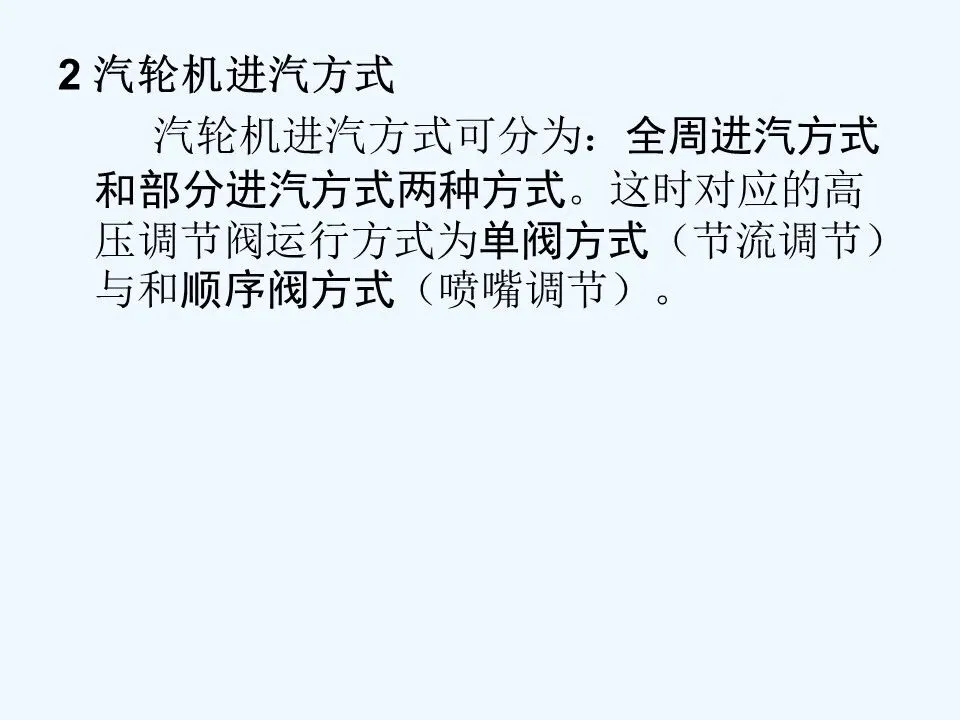

2 汽轮机进汽方式

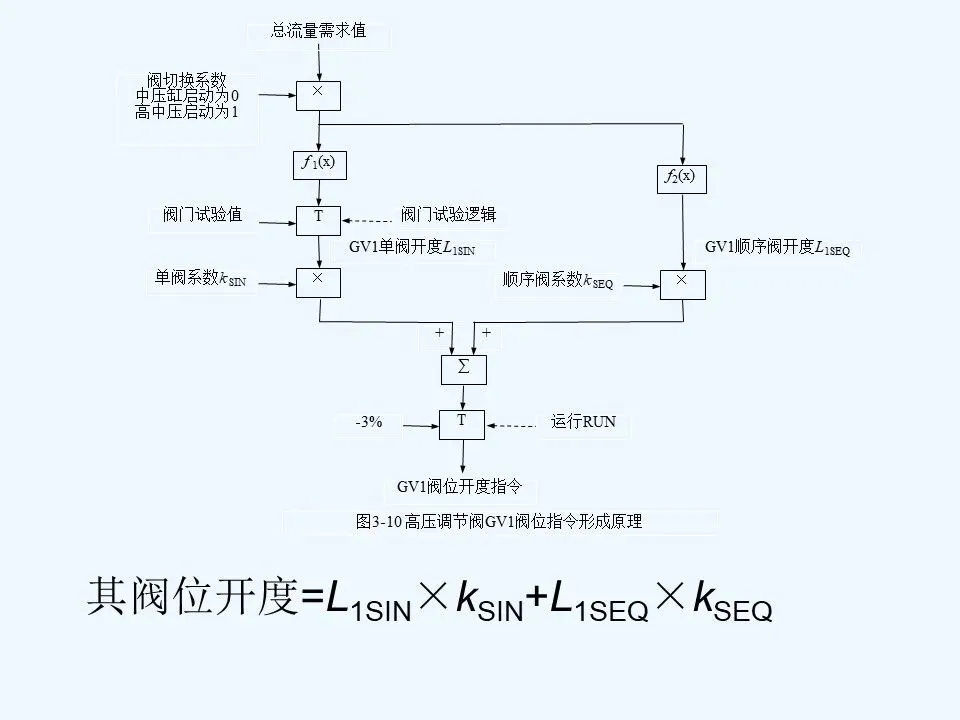

汽轮机进汽方式可分为：全周进汽方式和部分进汽方式两种方式。这时对应的高压调节阀运行方式为单阀方式（节流调节）与和顺序阀方式（喷嘴调节）。

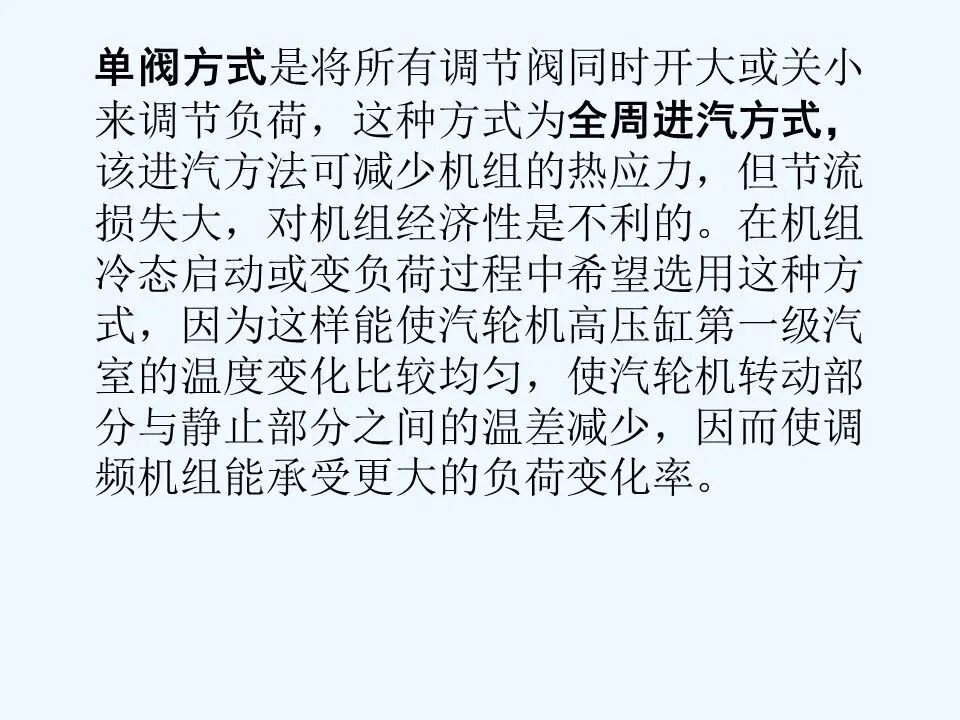

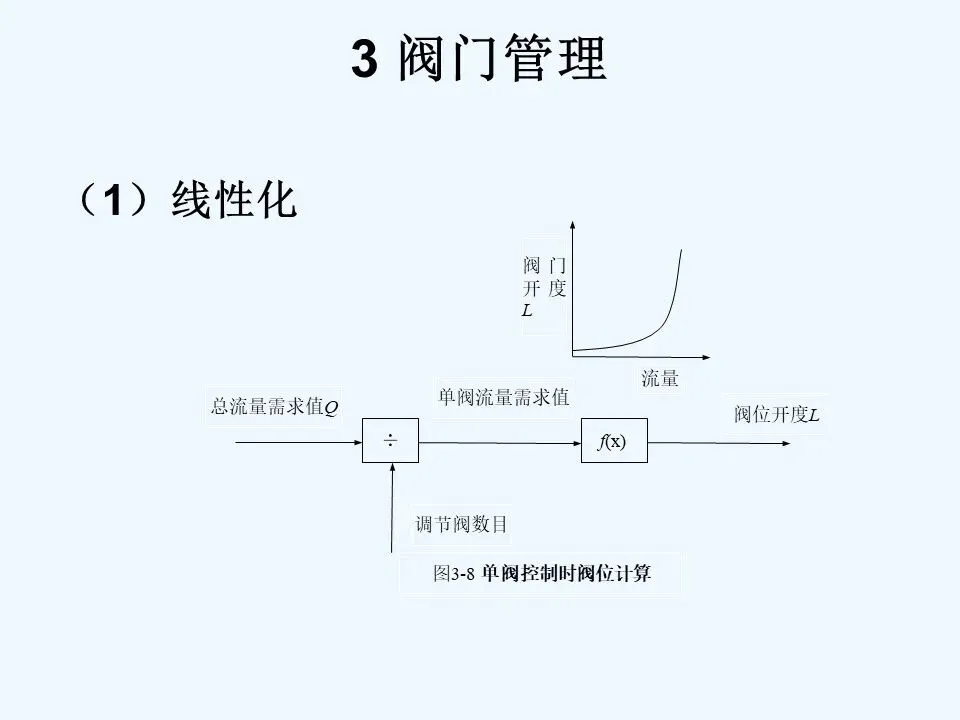

单阀方式是将所有调节阀同时开大或关小来调节负荷，这种方式为全周进汽方式，该进汽方法可减少机组的热应力，但节流损失大，对机组经济性是不利的。在机组冷态启动或变负荷过程中希望选用这种方式，因为这样能使汽轮机高压缸第一级汽室的温度变化比较均匀，使汽轮机转动部分与静止部分之间的温差减少，因而使调频机组能承受更大的负荷变化率。

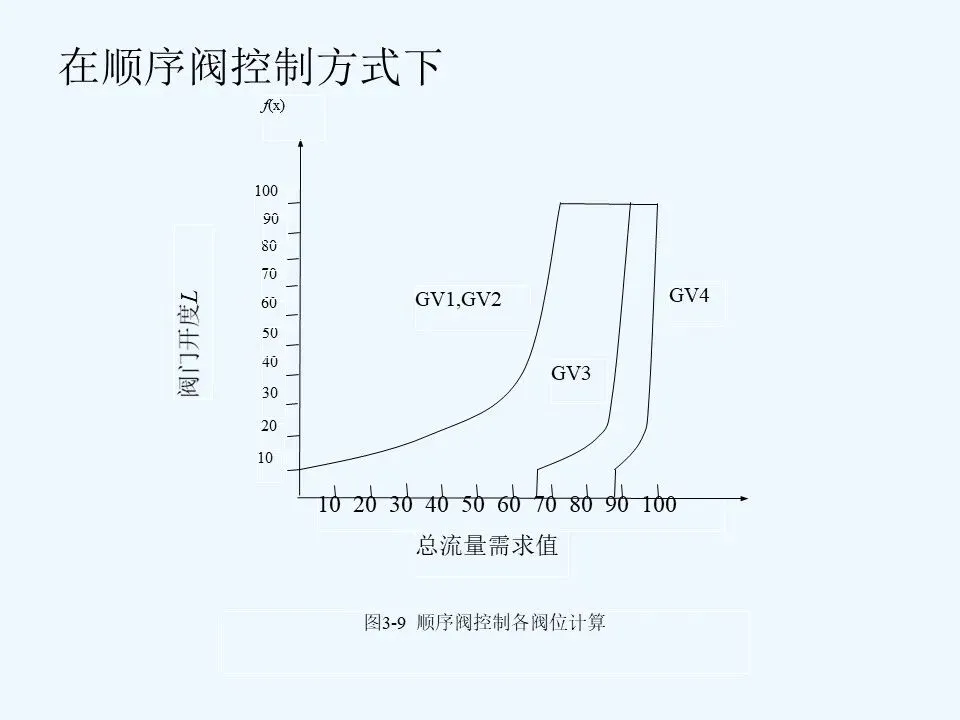

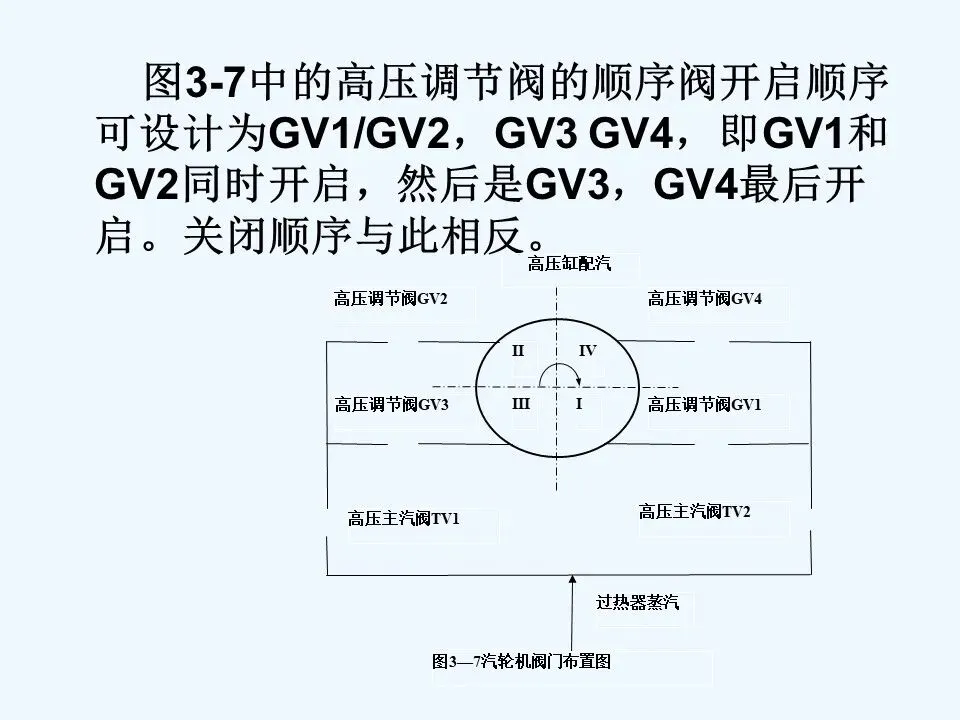

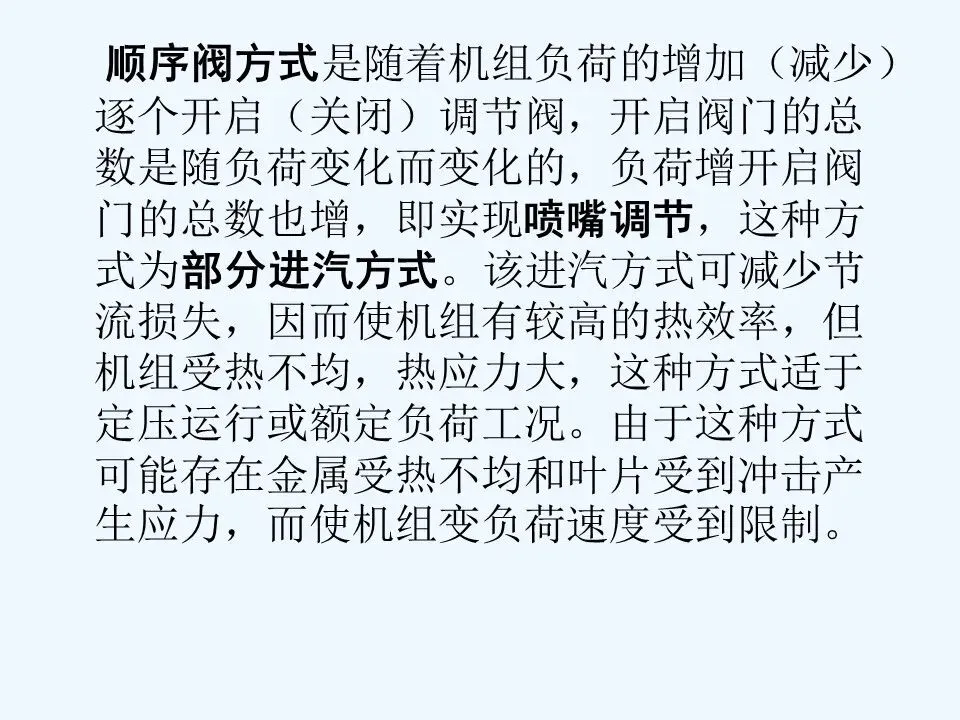

顺序阀方式是随着机组负荷的增加（减少）逐个开启（关闭）调节阀，开启阀门的总数是随负荷变化而变化的，负荷增开启阀门的总数也增，即实现喷嘴调节，这种方式为部分进汽方式。该进汽方式可减少节流损失，因而使机组有较高的热效率，但机组受热不均，热应力大，这种方式适于定压运行或额定负荷工况。由于这种方式可能存在金属受热不均和叶片受到冲击产生应力，而使机组变负荷速度受到限制。

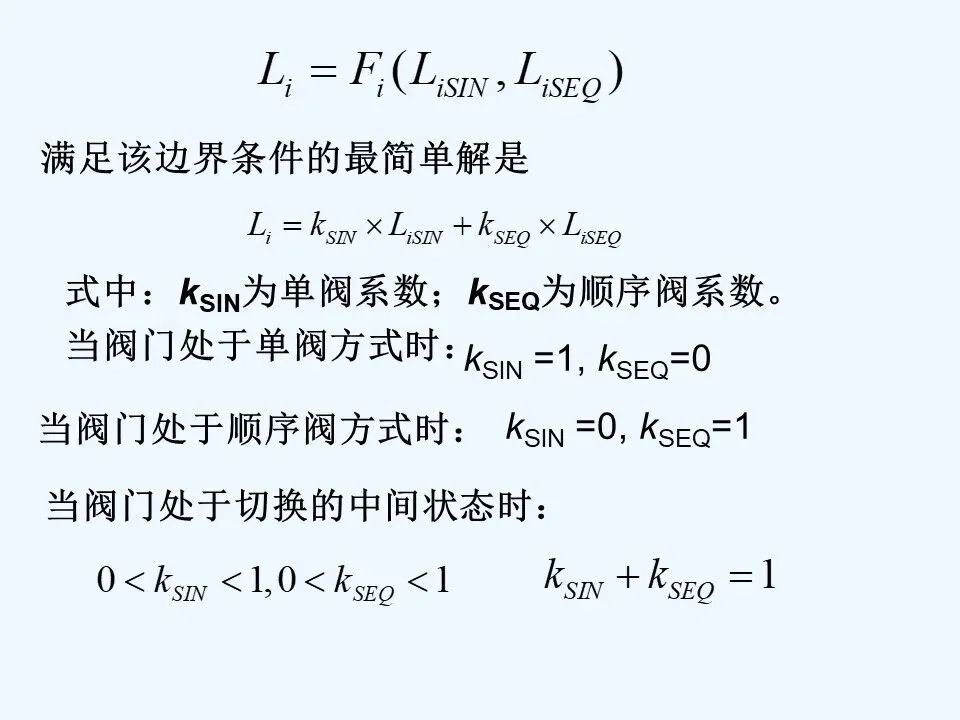

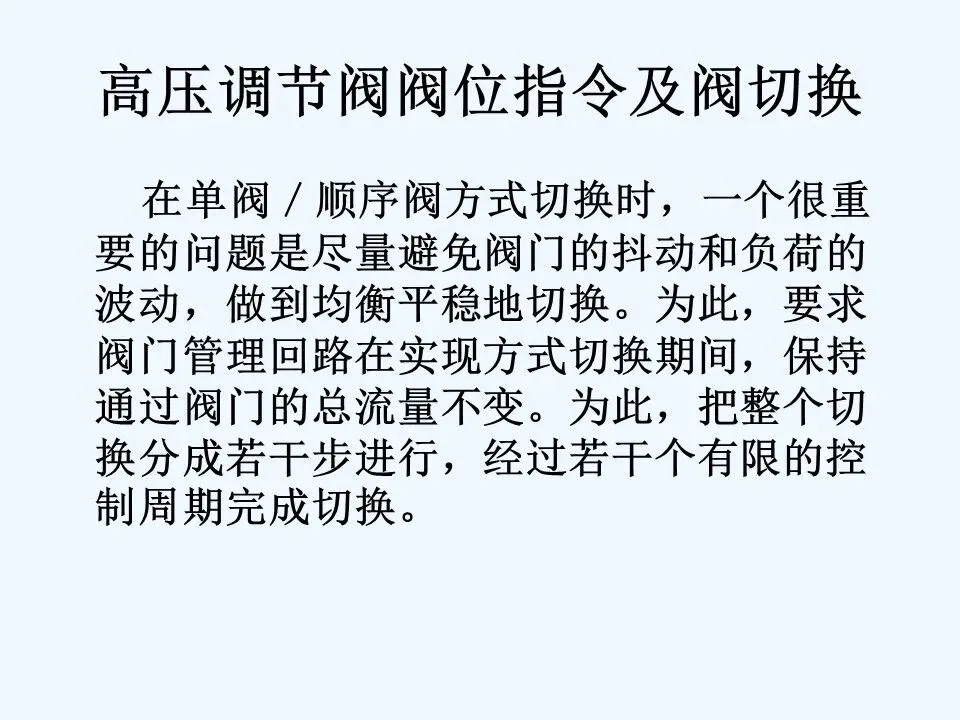

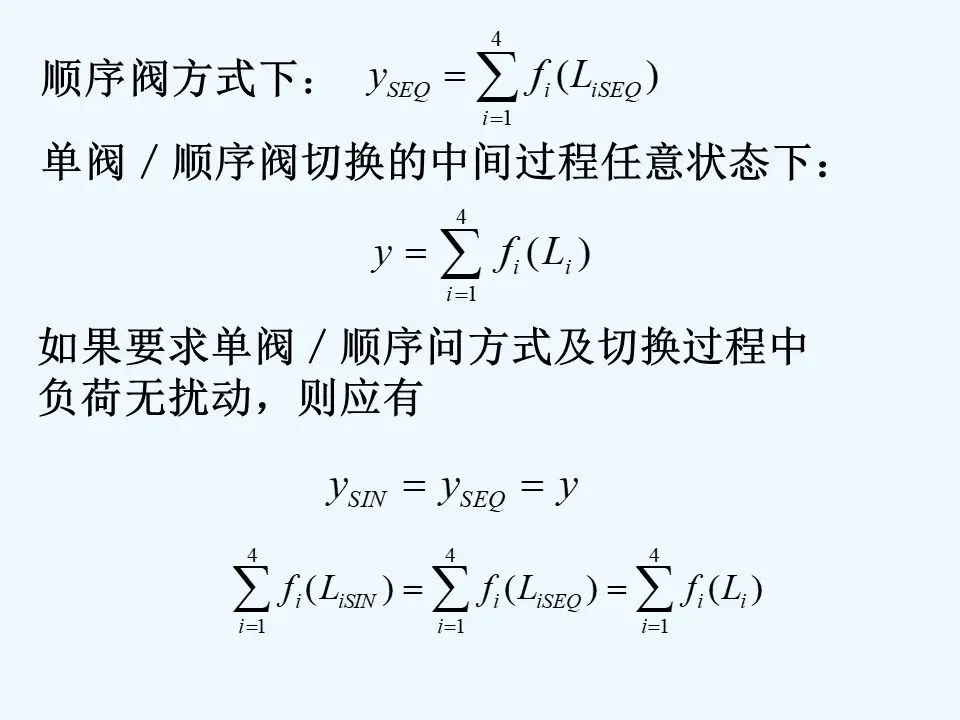

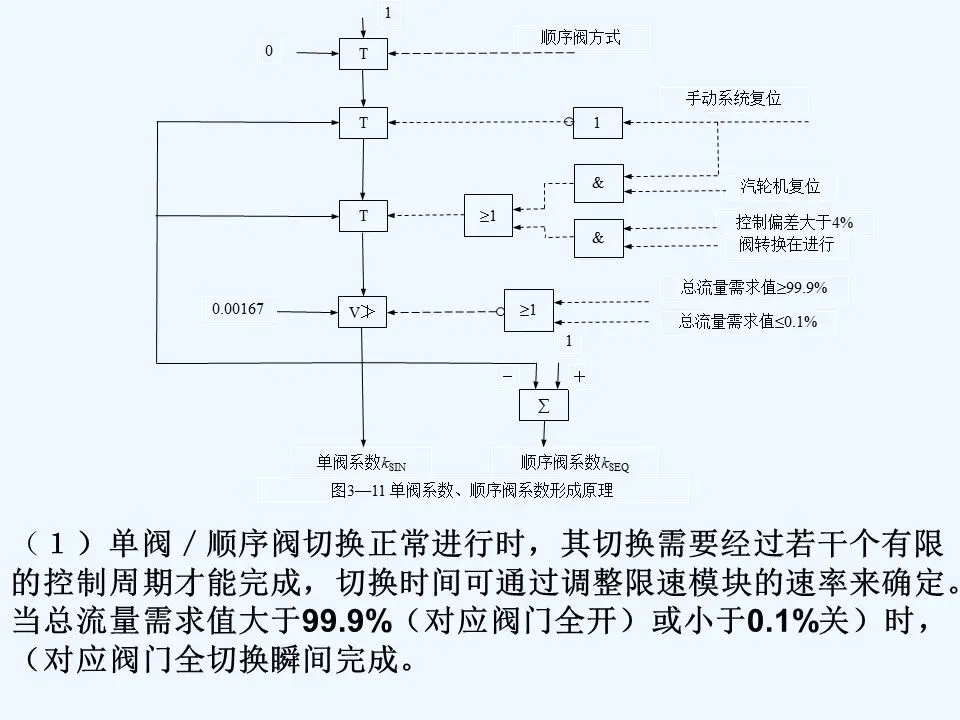

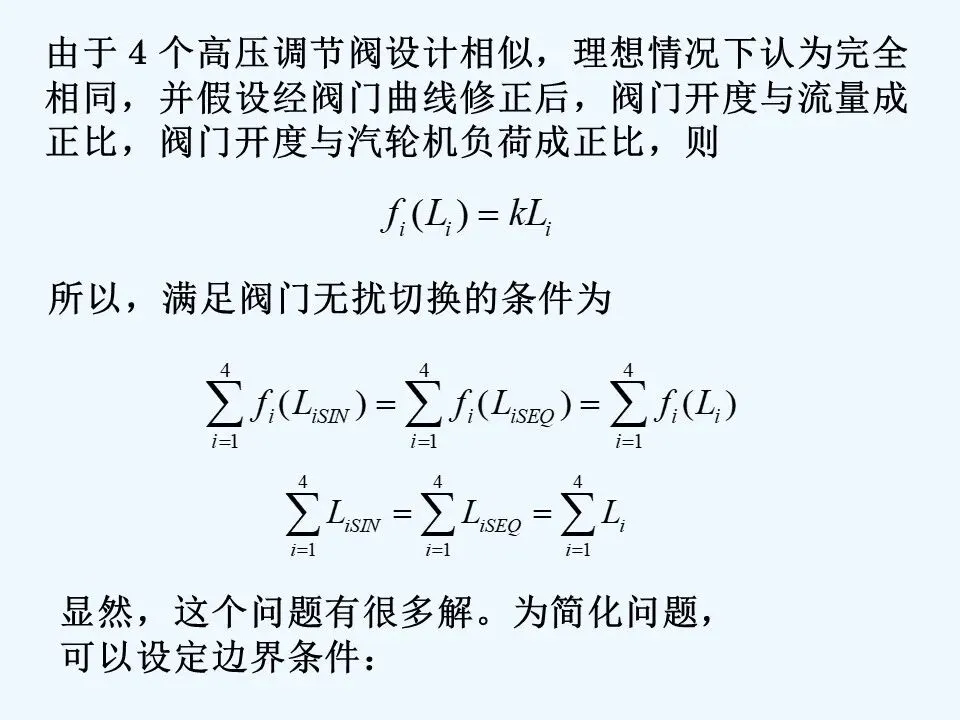

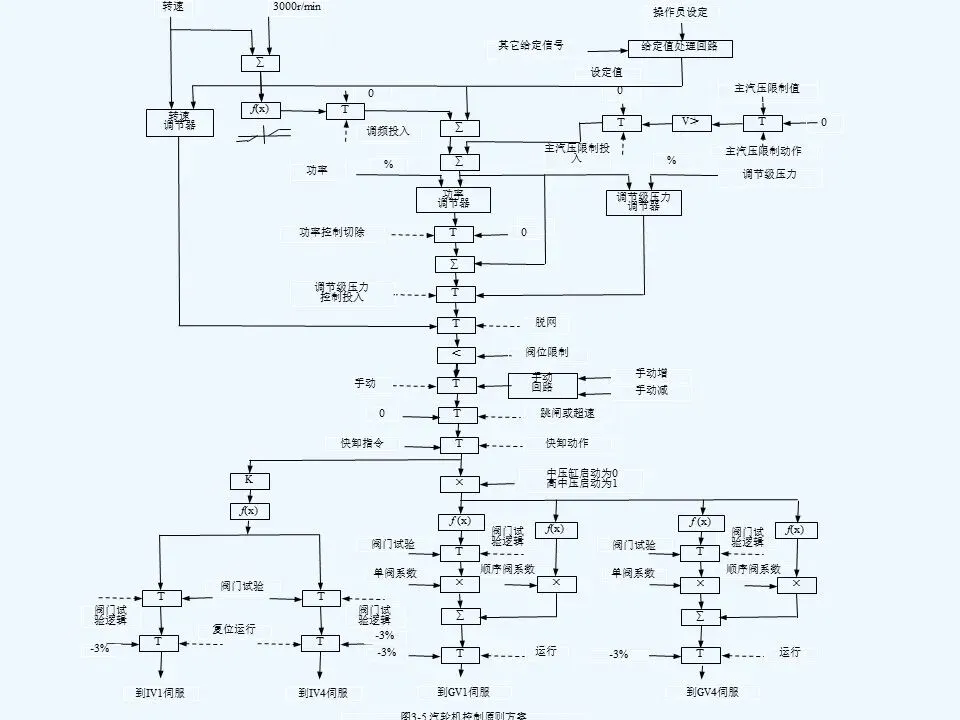

（１）单阀／顺序阀切换正常进行时，其切换需要经过若干个有限的控制周期才能完成，切换时间可通过调整限速模块的速率来确定。当总流量需求值大于99.9%（对应阀门全开）或小于0.1%关）时，对应阀门全切换瞬间完成。

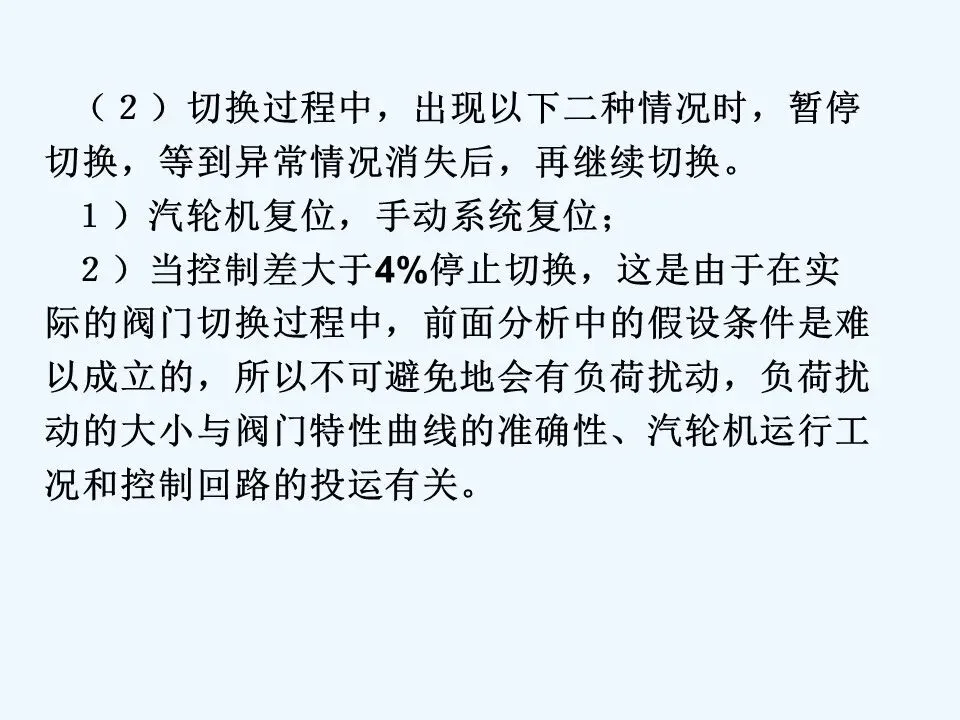

（２）切换过程中，出现以下二种情况时，暂停切换，等到异常情况消失后，再继续切换。

１）汽轮机复位，手动系统复位；

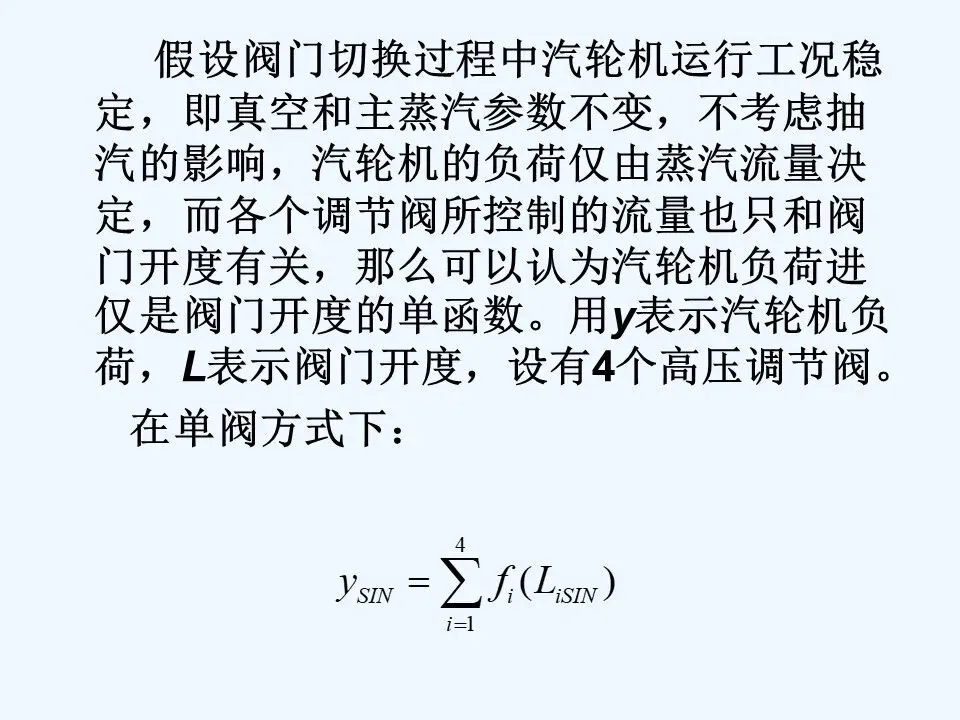

２）当控制差大于4%停止切换，这是由于在实际的阀门切换过程中，前面分析中的假设条件是难以成立的，所以不可避免地会有负荷扰动，负荷扰动的大小与阀门特性曲线的准确性、汽轮机运行工况和控制回路的投运有关。
