课件推送(第五章 pin 二极管(正向恢复)-发功不发热)

继续分享课件！

题目：第五章  pin 二极管（正向恢复）

时间：2026年6月（时隔大半年后再次更新！）

来源：发功不发热（这名起的，深见功底啊！）

链接：第五章  pin 二极管（正向恢复）

关键信息摘录如下：

1、态度不错，知道催更很久了；

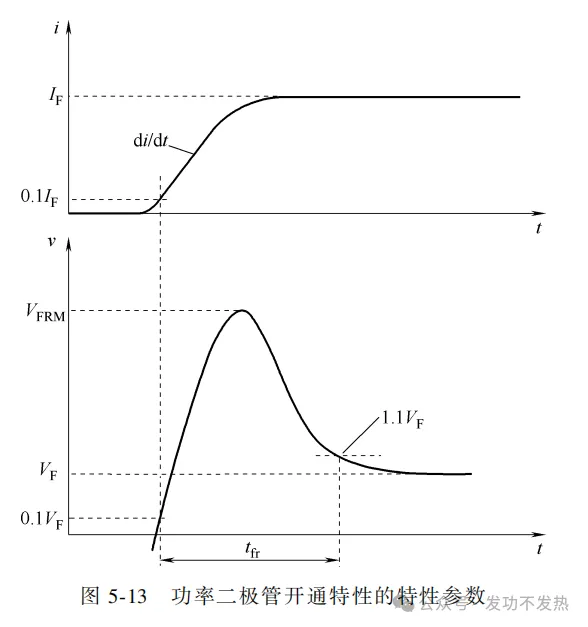

2、这节讲的是pin的正向开通特性；开通过程中正向电压（Vf）会经历“先冲高，后回落”，即正向恢复；表征参数有：正向电压峰值VFRM、开通时间tfr；

其物理过程为载流子还未完全建立稳定分布（笔者推测是还未完全电导调制，即电导调制是一个过程，需要时间）；

3、正向电压峰值VFRM公式如下：

其中：ND，WB分别为基区掺杂浓度和厚度，j为电流密度；

当didt无穷大时，基区电阻*电流密度；

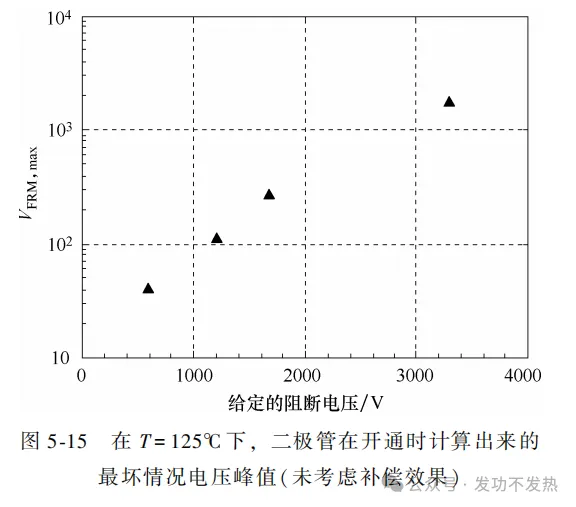

4、随阻断电压增大，基区掺杂浓度降低，厚度增大，正向电压峰值VFRM激增；

推荐理由：该号理论联系实际，给大家读书；读活书，活读书，很见功底；笔者揣测应该还有很多料（很多篇明显欲言又止），推荐大家伙一起深究，深追！！！
