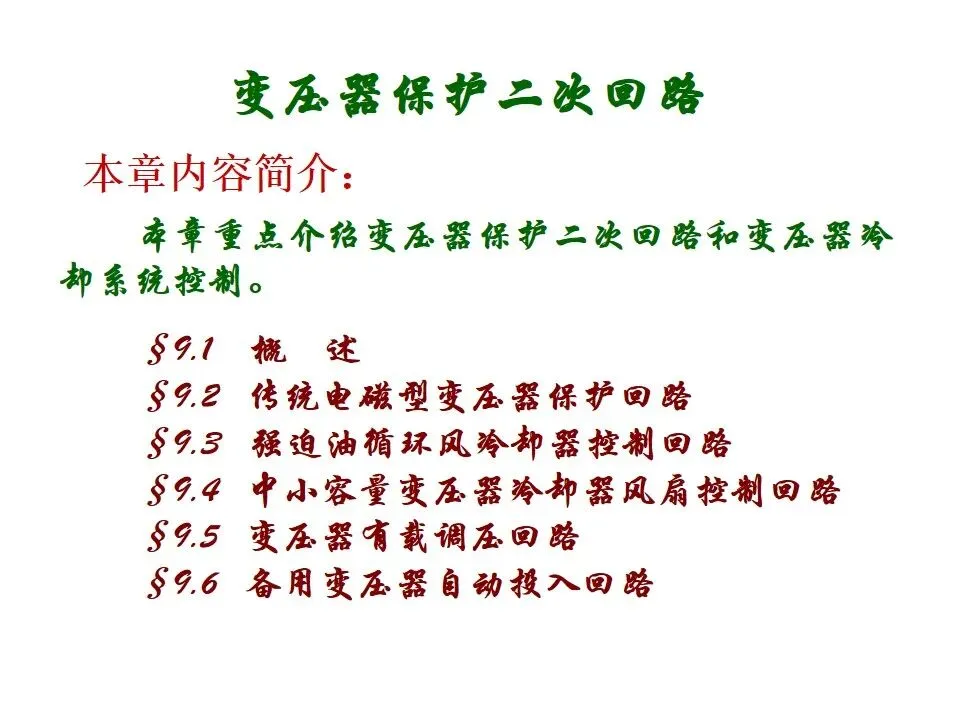

搞懂变压器保护二次回路,这篇课件干货满满!

变压器故障种类

变压器异常也就是变压器的不正常运行情况。变压器不正常情况主要有：由于外部短路和过负荷引起的过电流。油面的过度降低和温度升高等。

保护的设置原则

根据变压器的故障种类和不正常情况，变压器应装设以下保护：

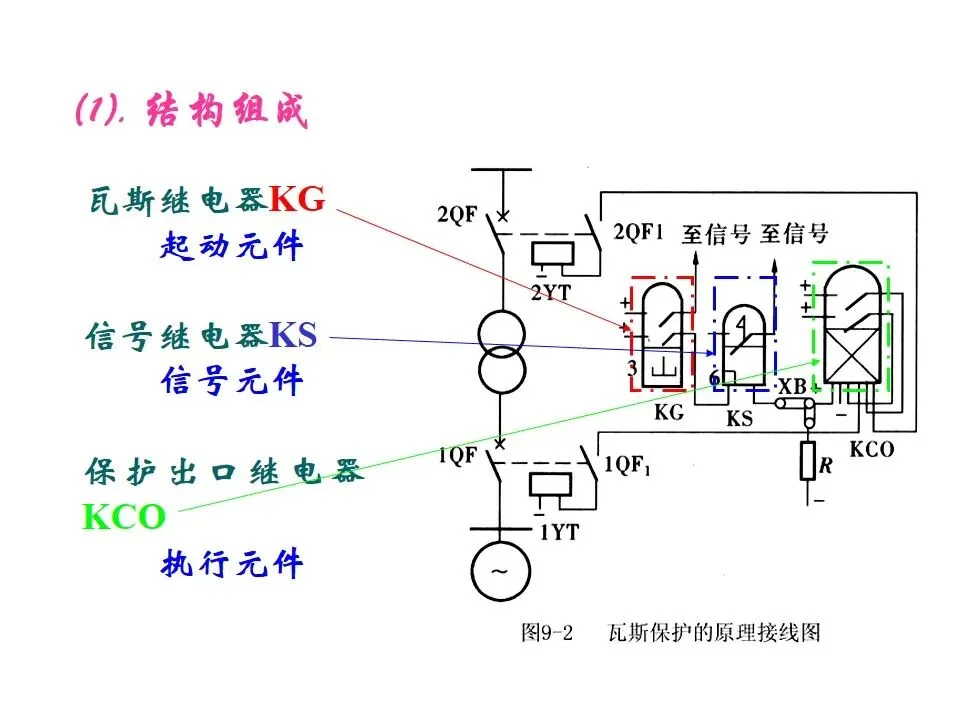

⑴.瓦斯保护

反应变压器内部油箱故障和油面降低，瞬时作用于信号或跳闸。

 ⑵.差动保护或电流速断保护

　反应变压器内部故障和引出线的相间短路、接地短路，并瞬时作用于跳闸。

⑶.过电流保护

反应外部相间短路而引起的的短路电流，并主保护的后备保护，带时限动作于跳闸。

⑷.过负荷保护

反应因过载引起的过电流，这种保护只有在变压器确实有可能过载时才装设，一般作用于信号。

⑸.零序电流保护

反应中性点直接接地电网中，外部接地短路而引起的过电流，瞬时动作于跳闸。

⑹.温度信号

监视变压器温度升高和油冷却系统的故障，作用于信号。

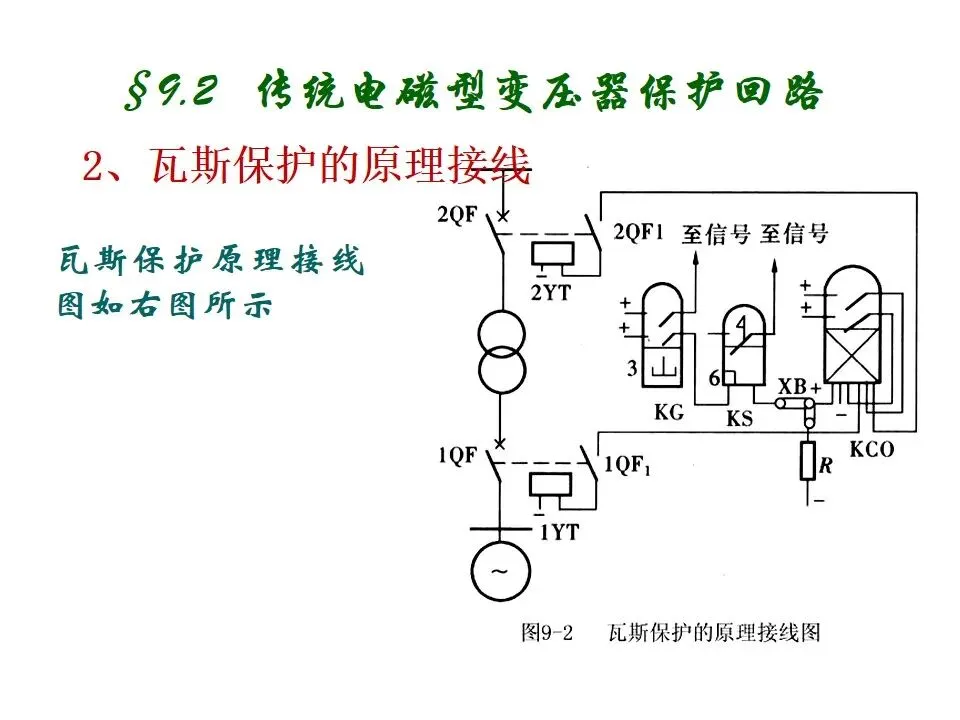

动作过程分析

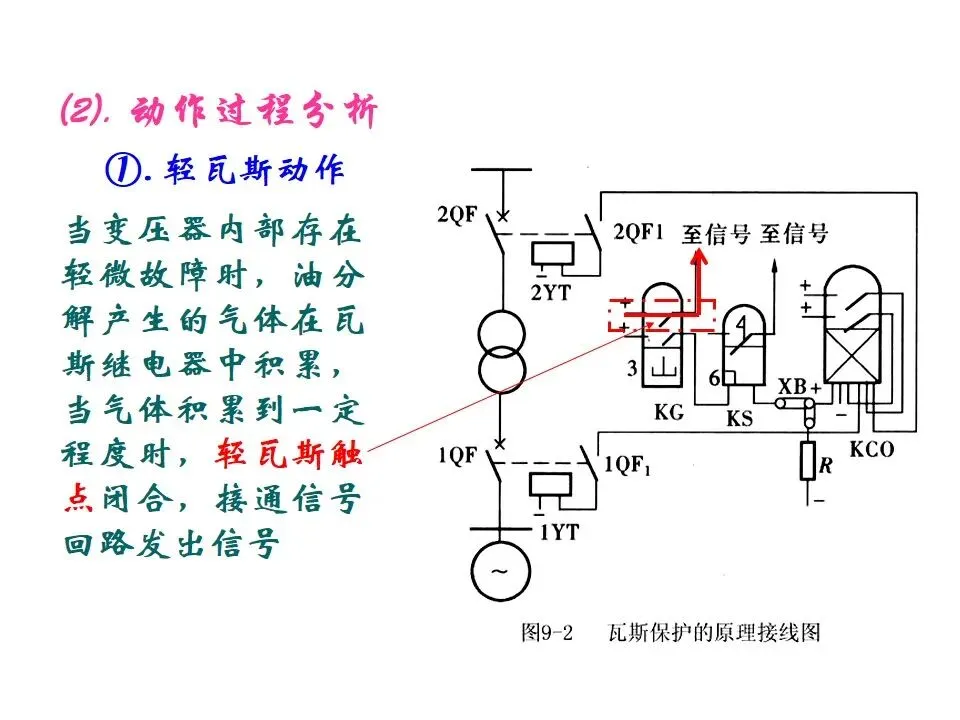

①. 轻瓦斯动作

当变压器内部存在轻微故障时，油分解产生的气体在瓦斯继电器中积累，当气体积累到一定程度时，轻瓦斯触点闭合，接通信号回路发出信号

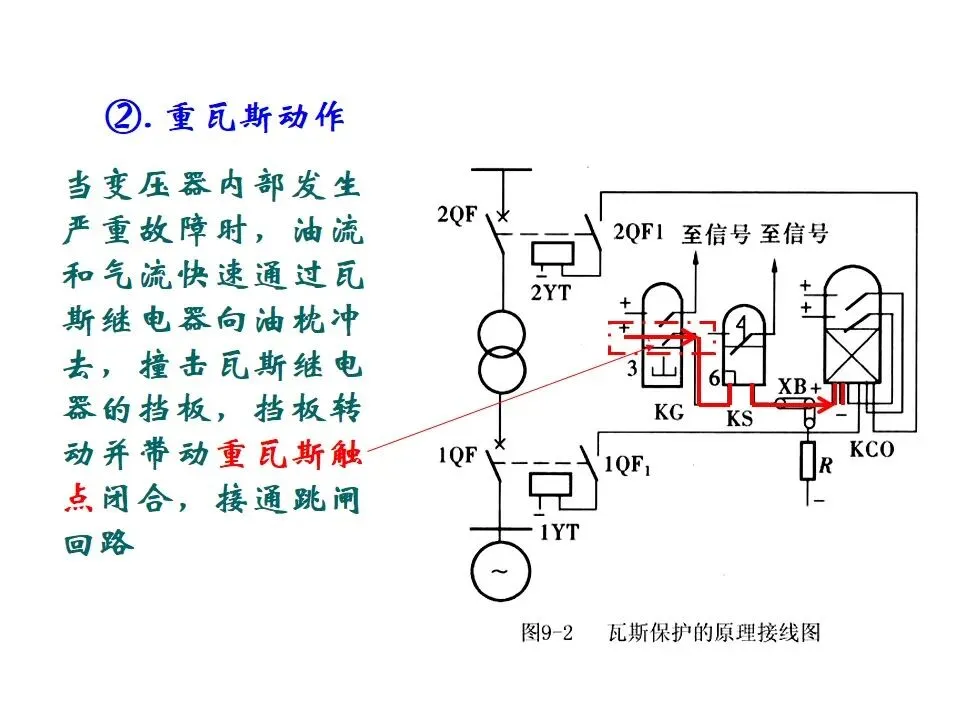

②. 重瓦斯动作

当变压器内部发生严重故障时，油流和气流快速通过瓦斯继电器向油枕冲去，撞击瓦斯继电器的挡板，挡板转动并带动重瓦斯触点闭合，接通跳闸回路

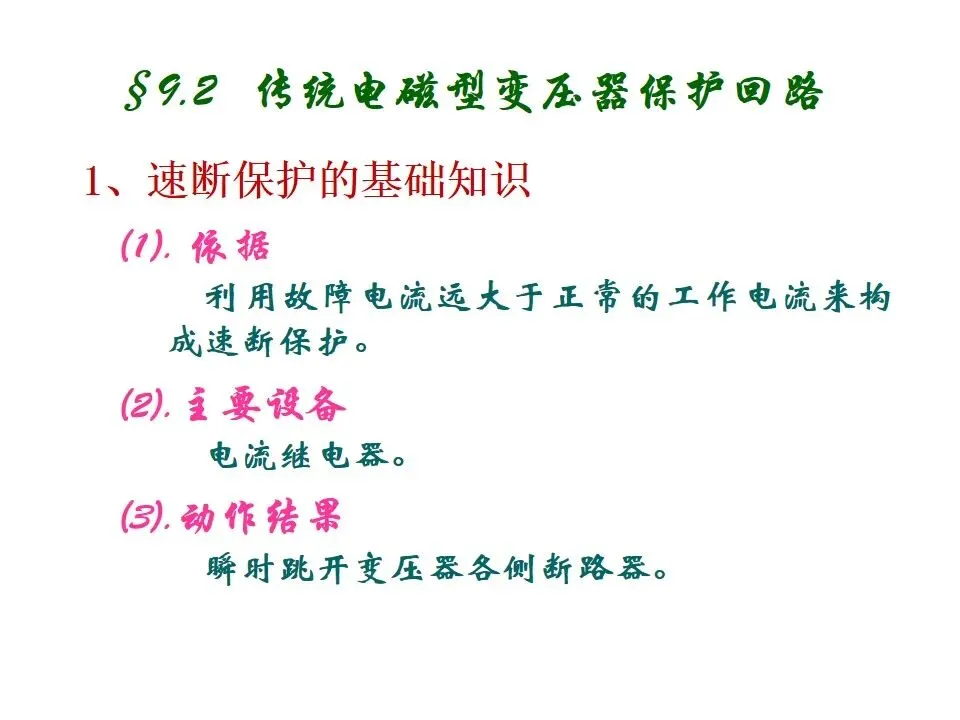

变压器的速断保护回路

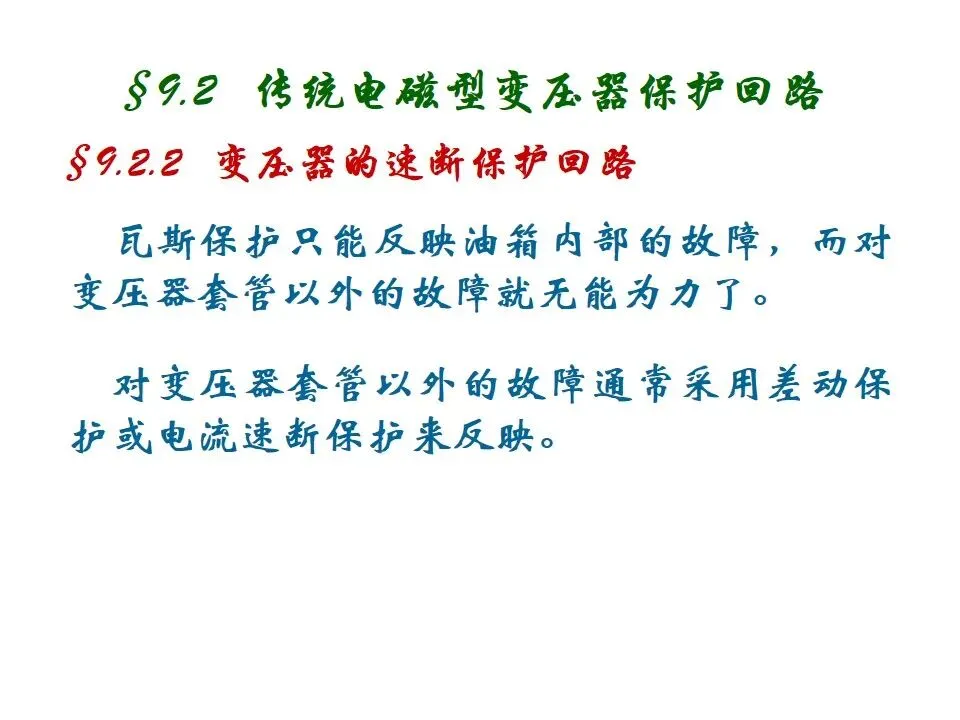

瓦斯保护只能反映油箱内部的故障，而对变压器套管以外的故障就无能为力了。

对变压器套管以外的故障通常采用差动保护或电流速断保护来反映。

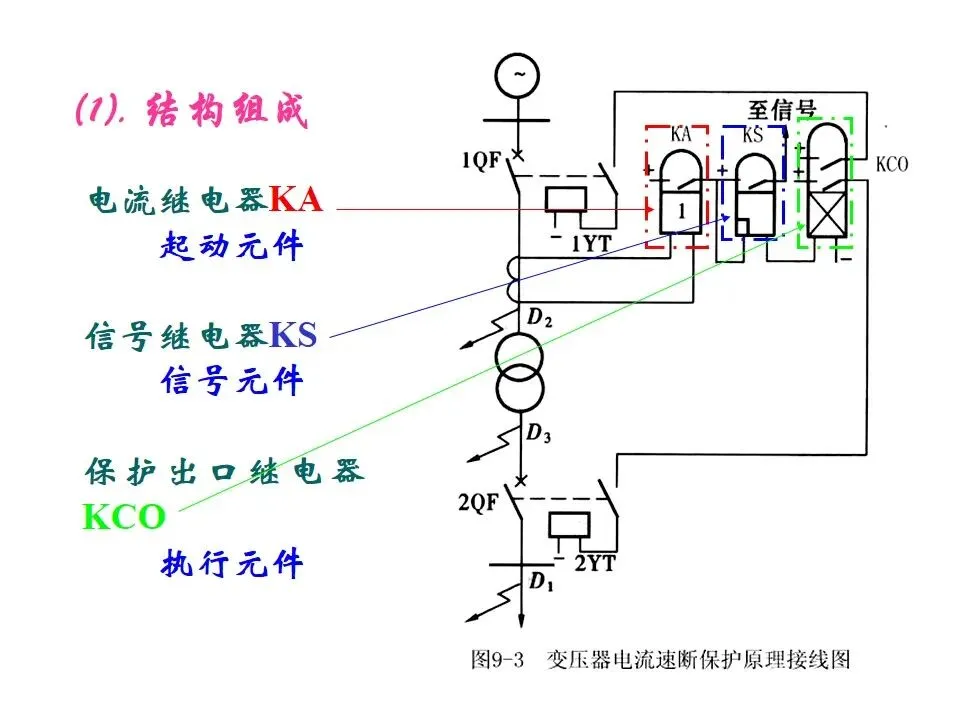

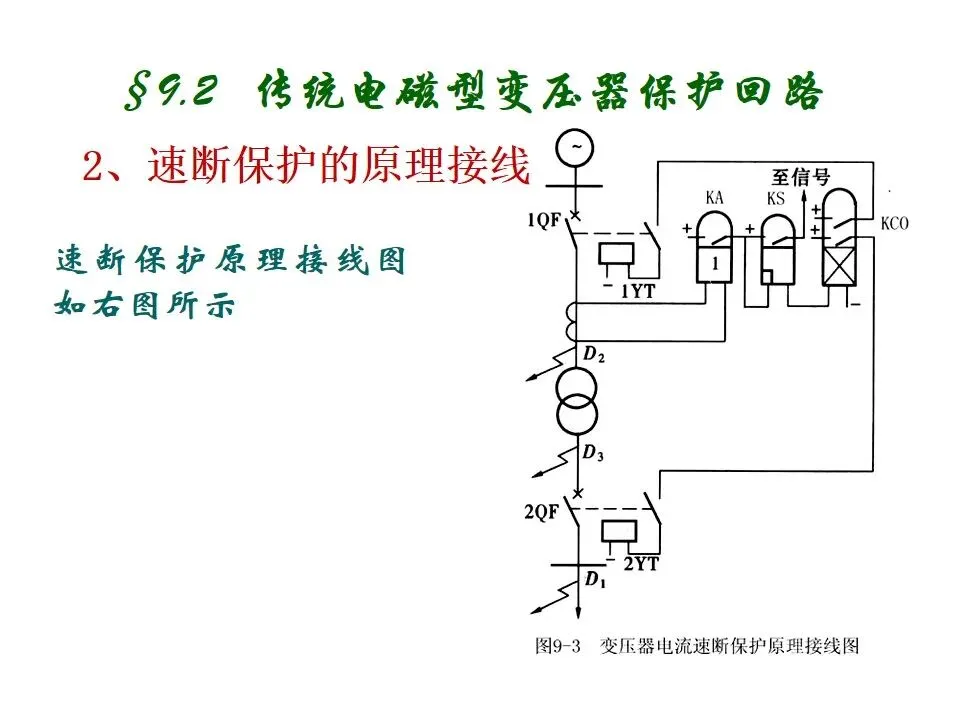

若电流速断保护范围内发生短路故障，则电流继电器KA动作，其动合触点闭合，接通保护出口继电器KCO电压起动线圈所在的回路，由KCO去跳开变压器各侧断路器
