电工安全培训课件(JGJ46-2005),三级配电+TN-S系统+二级漏电保护——施工现场临时用电的＂三大铁律＂!

施工现场临时用电，是电工安全管理的核心。JGJ46-2005《施工现场临时用电安全技术规范》对施工现场临时用电提出了三项基本要求：采用三级配电系统、采用TN-S接零保护系统、采用二级漏电保护系统。同时，临时用电设备在5台以上或容量50KW以上，必须编制临时用电施工组织设计。外电线路的绝缘、屏护、安全距离、24V安全电压等防护措施，每一个细节都关乎电工和现场作业人员的生命安全。今天咱们就来系统学习施工现场临时用电安全技术规范的核心内容，帮助电工师傅和现场安全管理人员掌握这些"保命规则"。

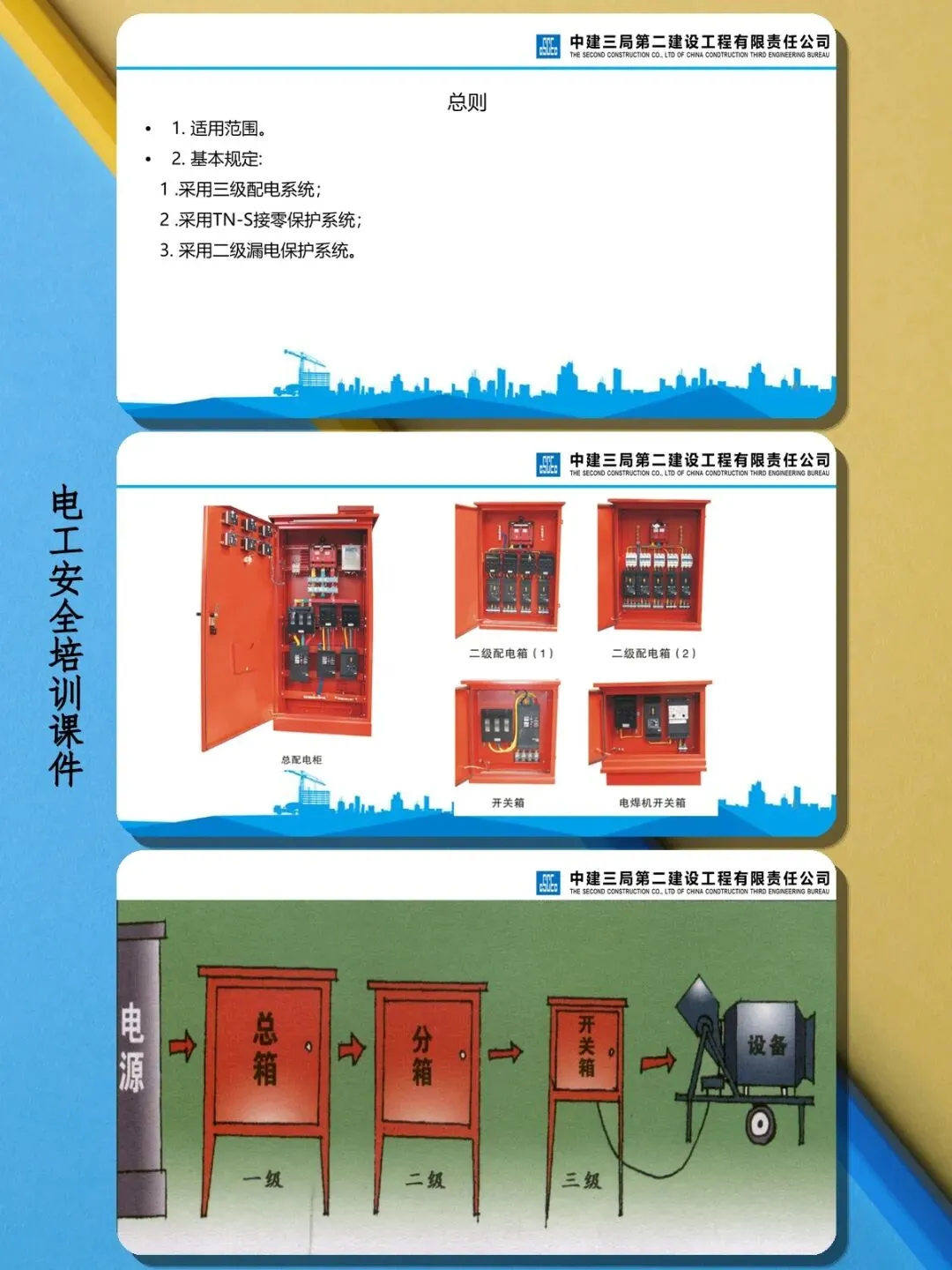

一、总则与基本规定

三项基本规定：

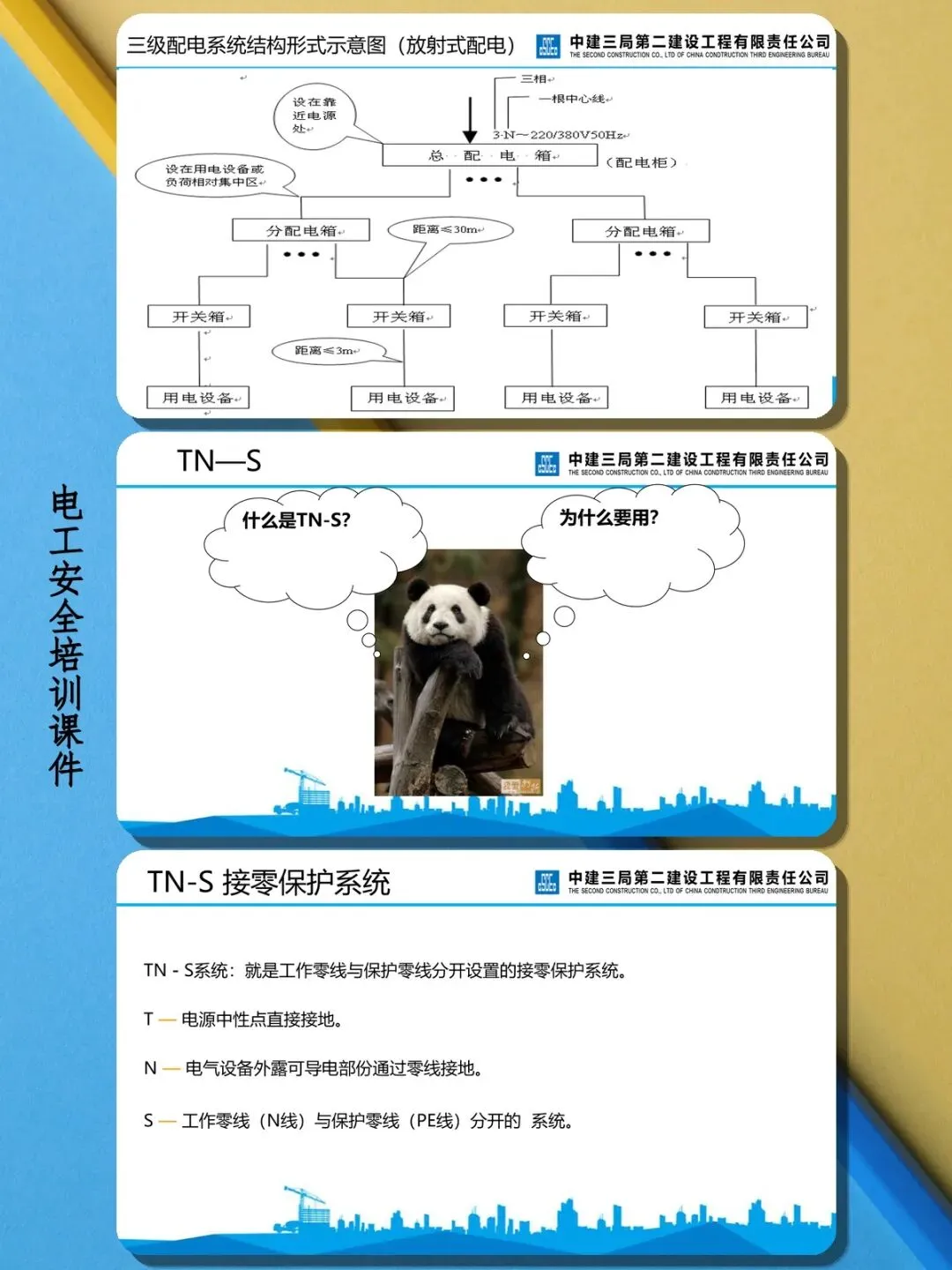

采用三级配电系统

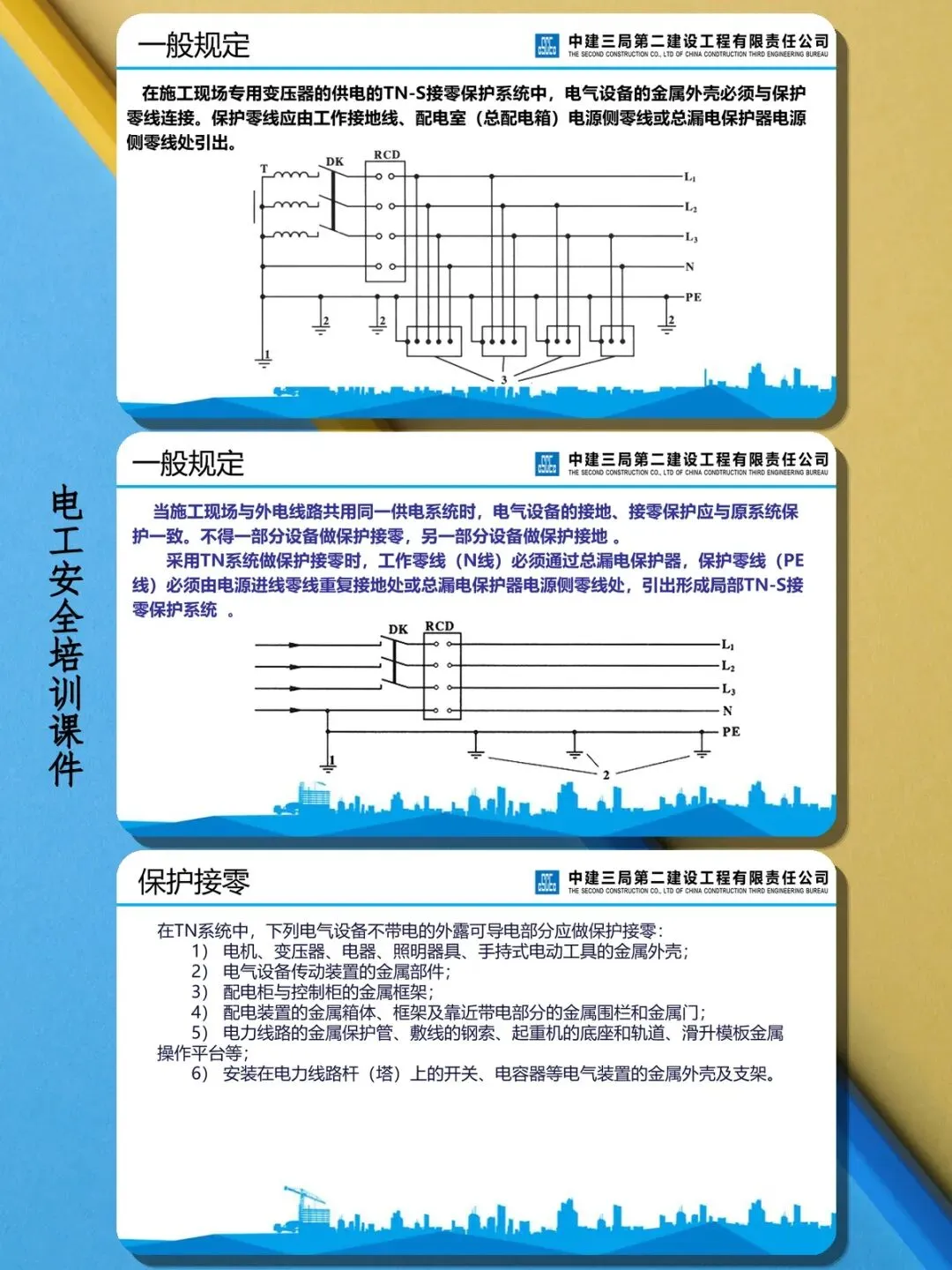

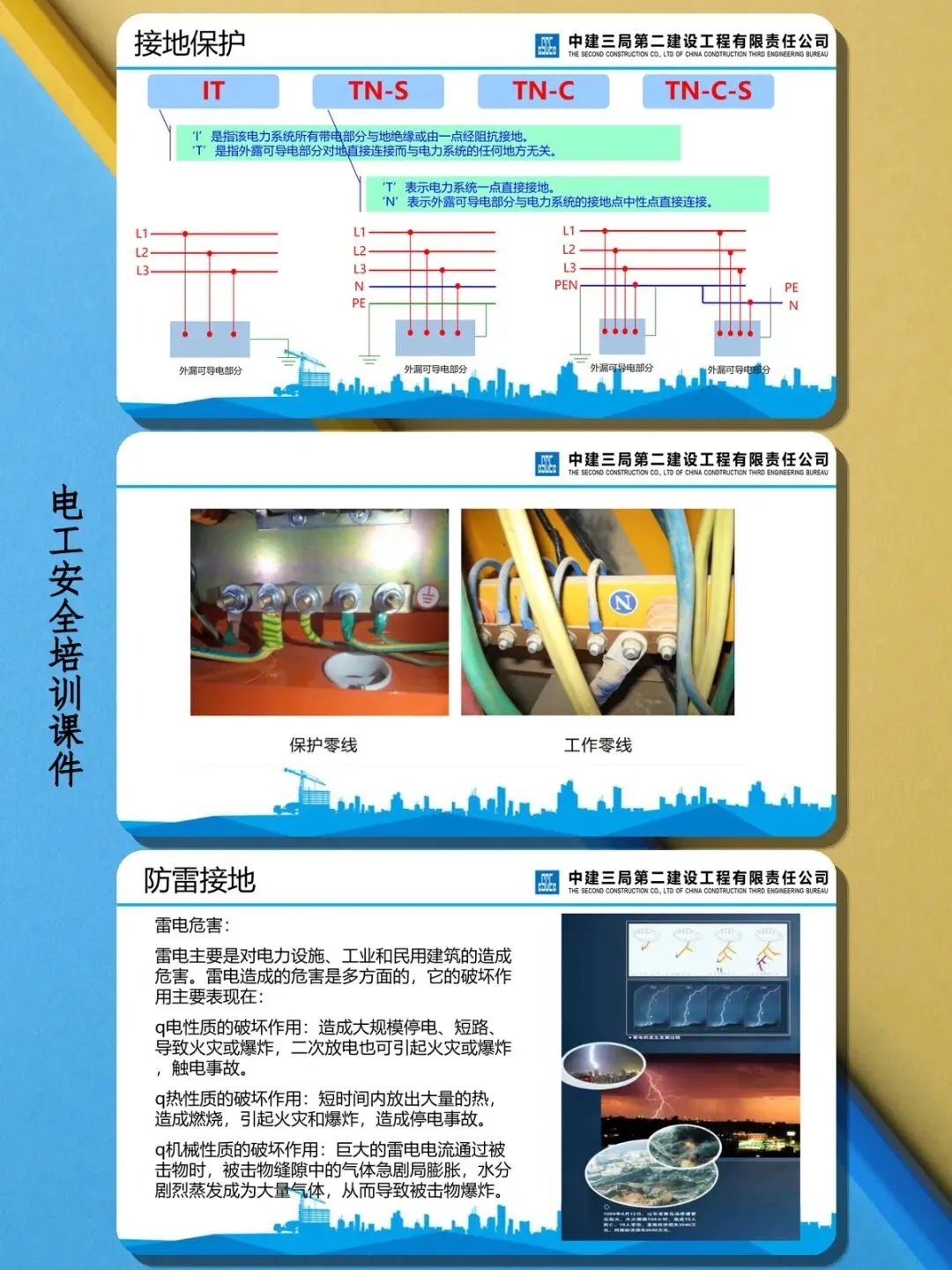

采用TN-S接零保护系统

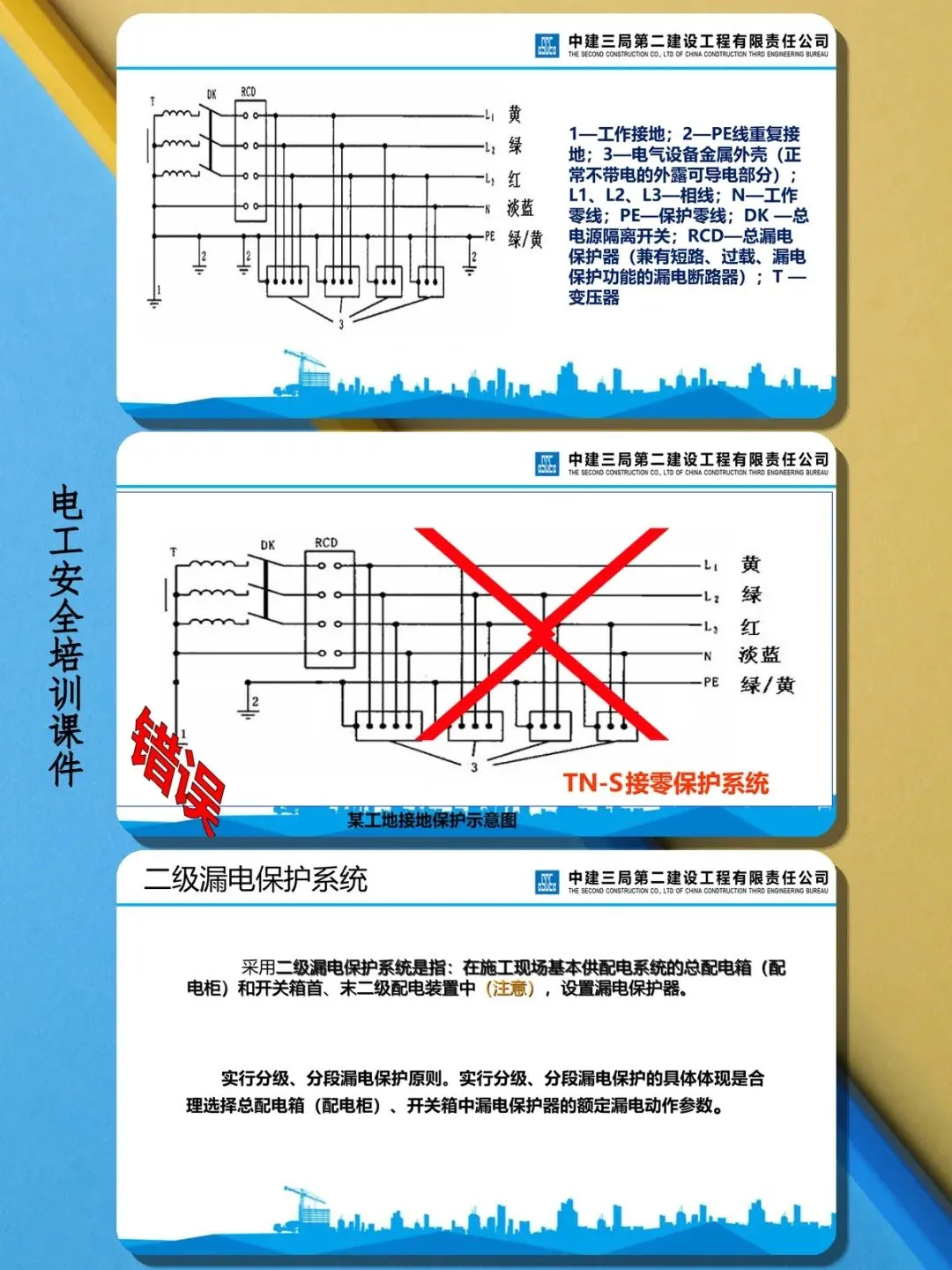

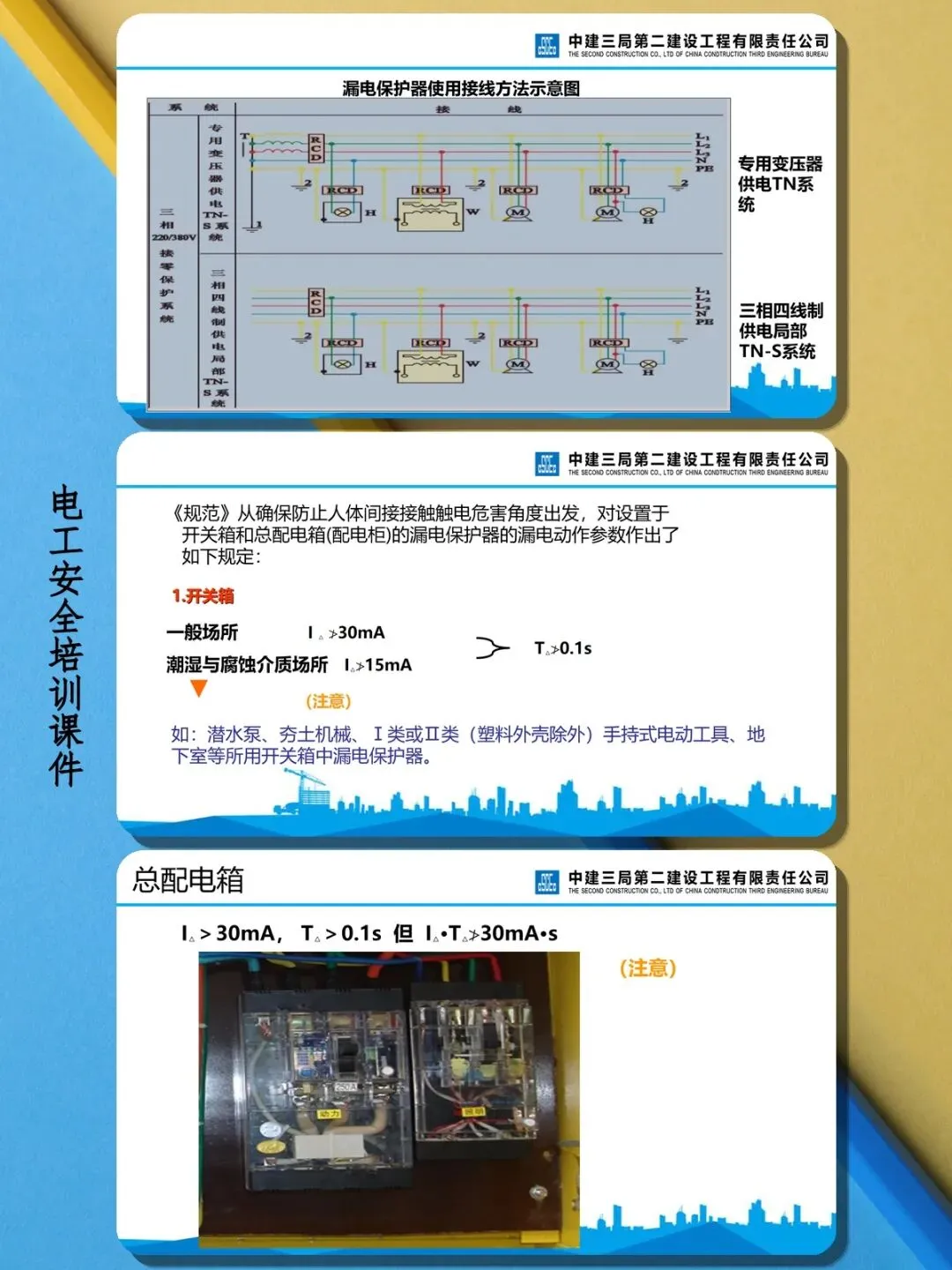

采用二级漏电保护系统

二、临时用电管理

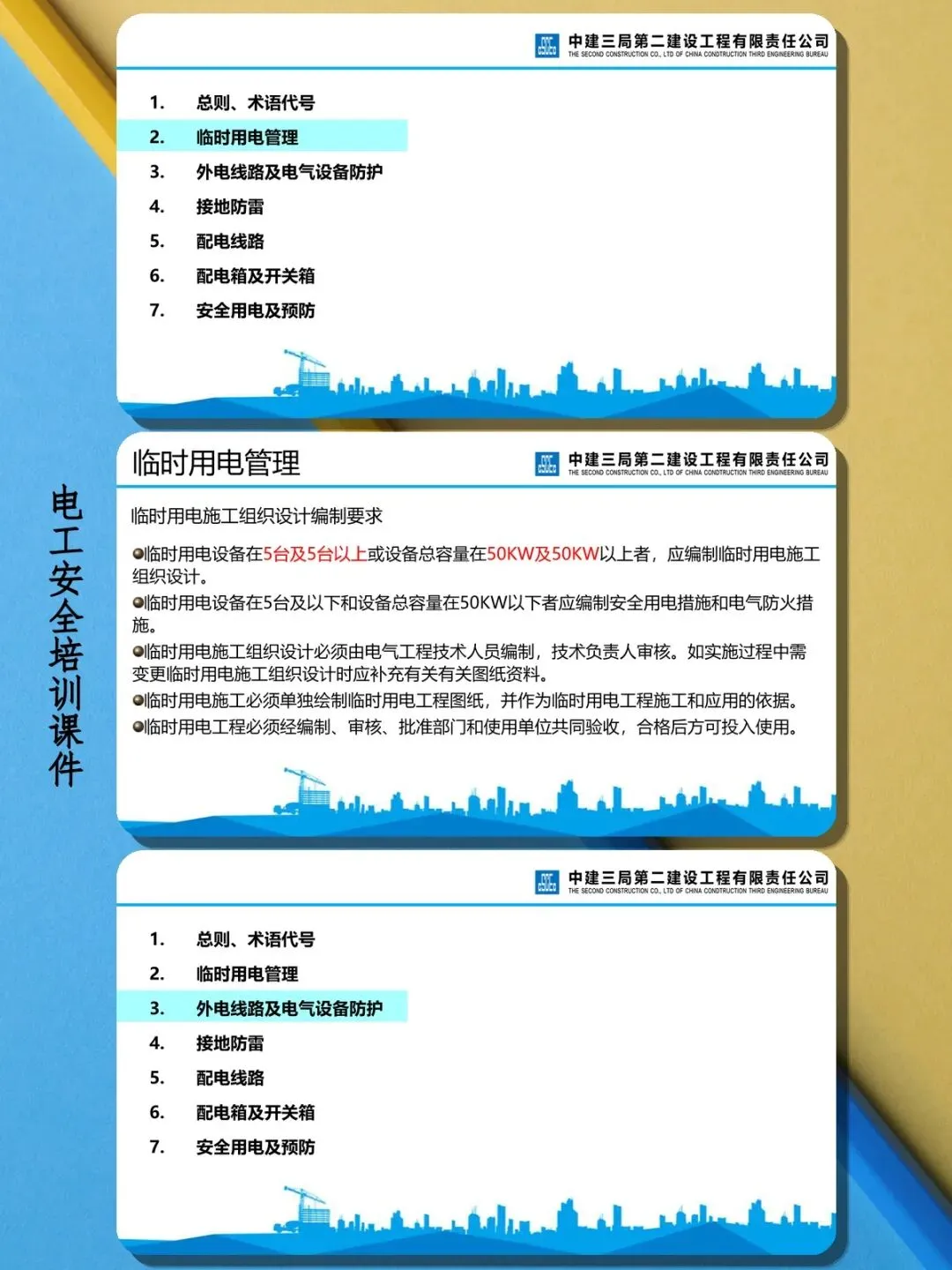

临时用电施工组织设计编制要求（5台以上或50KW以上）

安全用电措施和电气防火措施

施工组织设计须由电气技术人员编制、技术负责人审核

临时用电工程须经编制、审核、批准部门和单位共同验收合格后投入使用

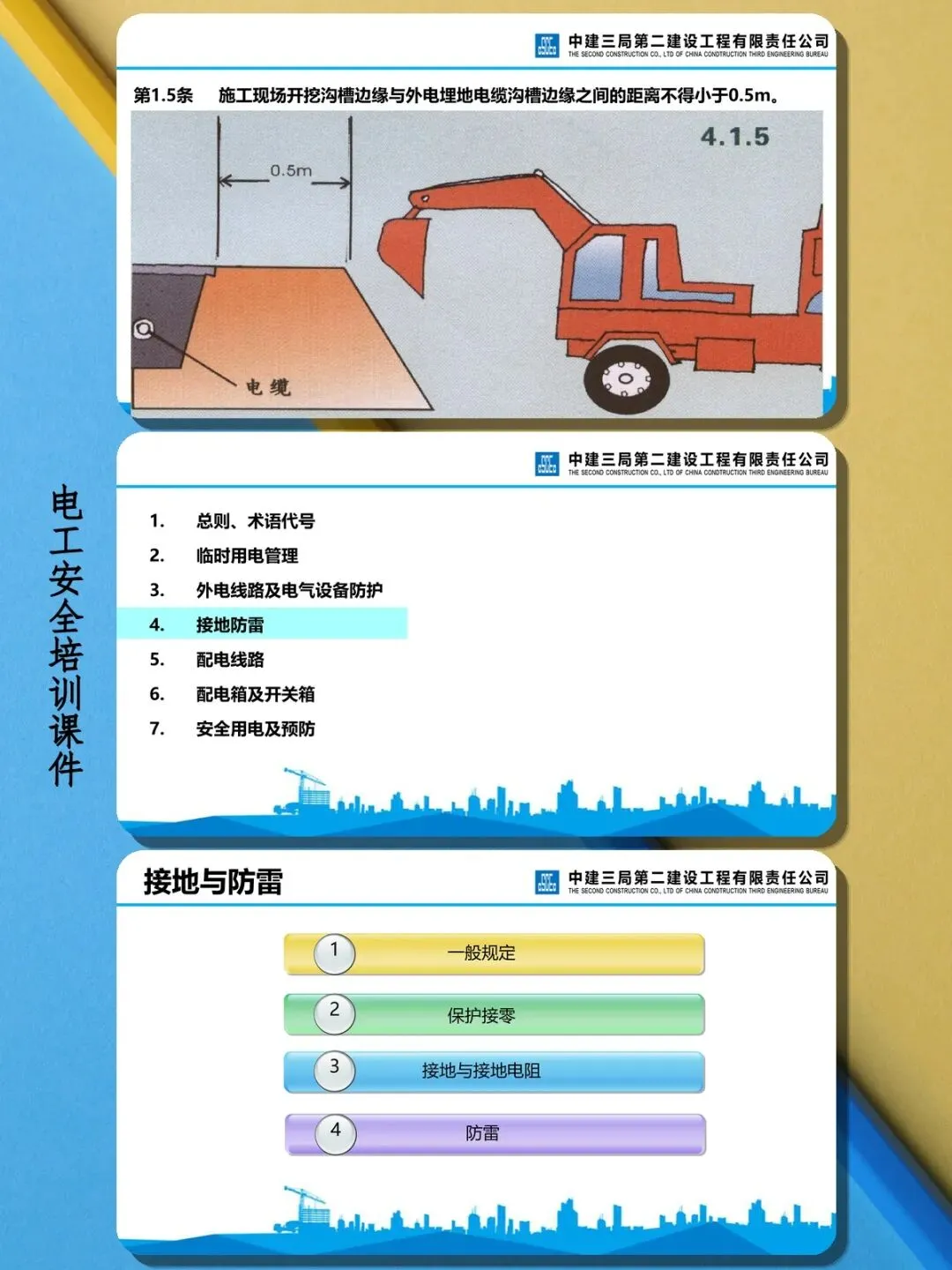

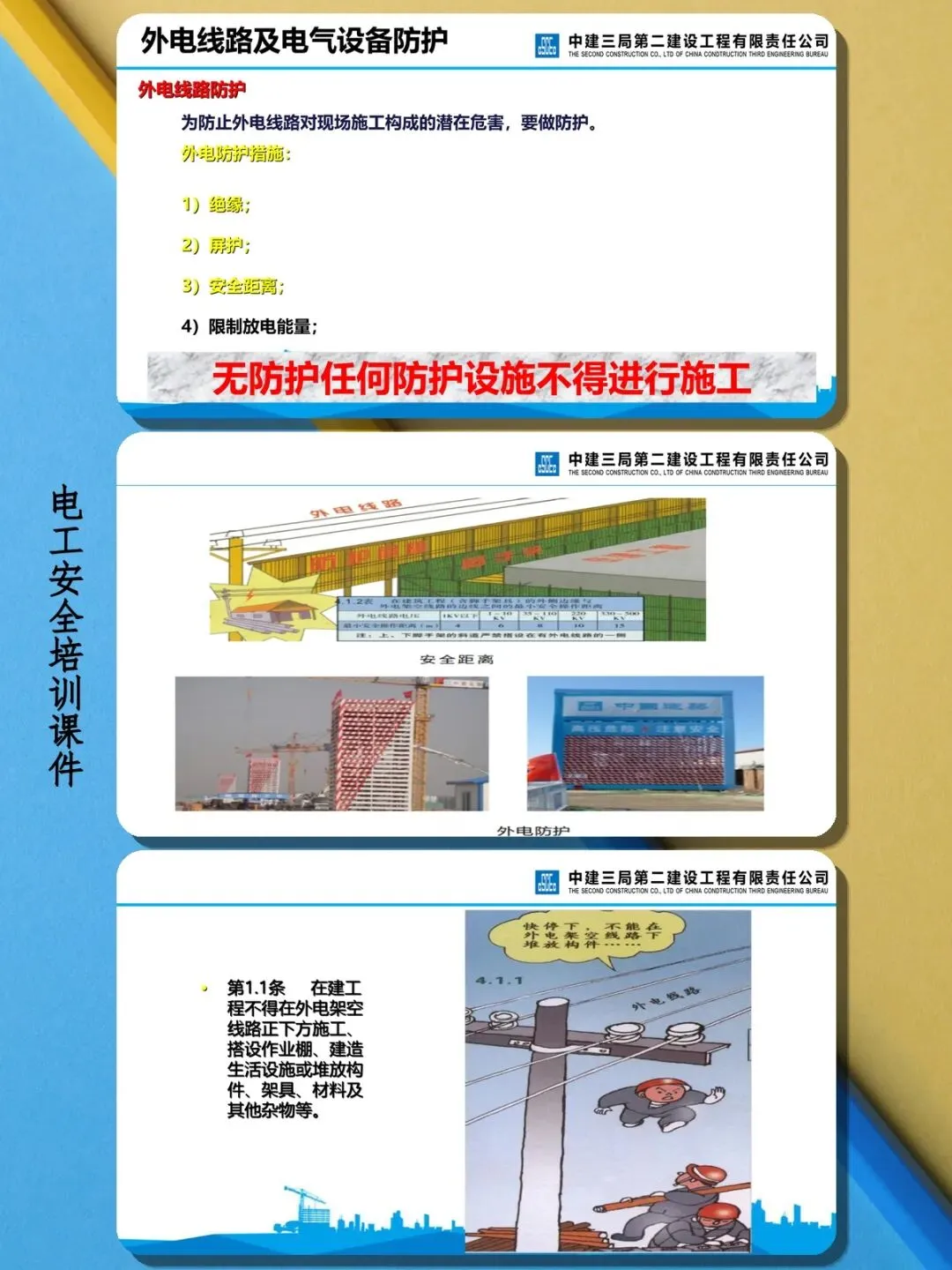

三、外电线路及电气设备防护

外电防护五措施：绝缘、屏护、安全距离、限制放电能量、24V及以下安全特低电压

在建工程不得在外电架空线路正下方施工

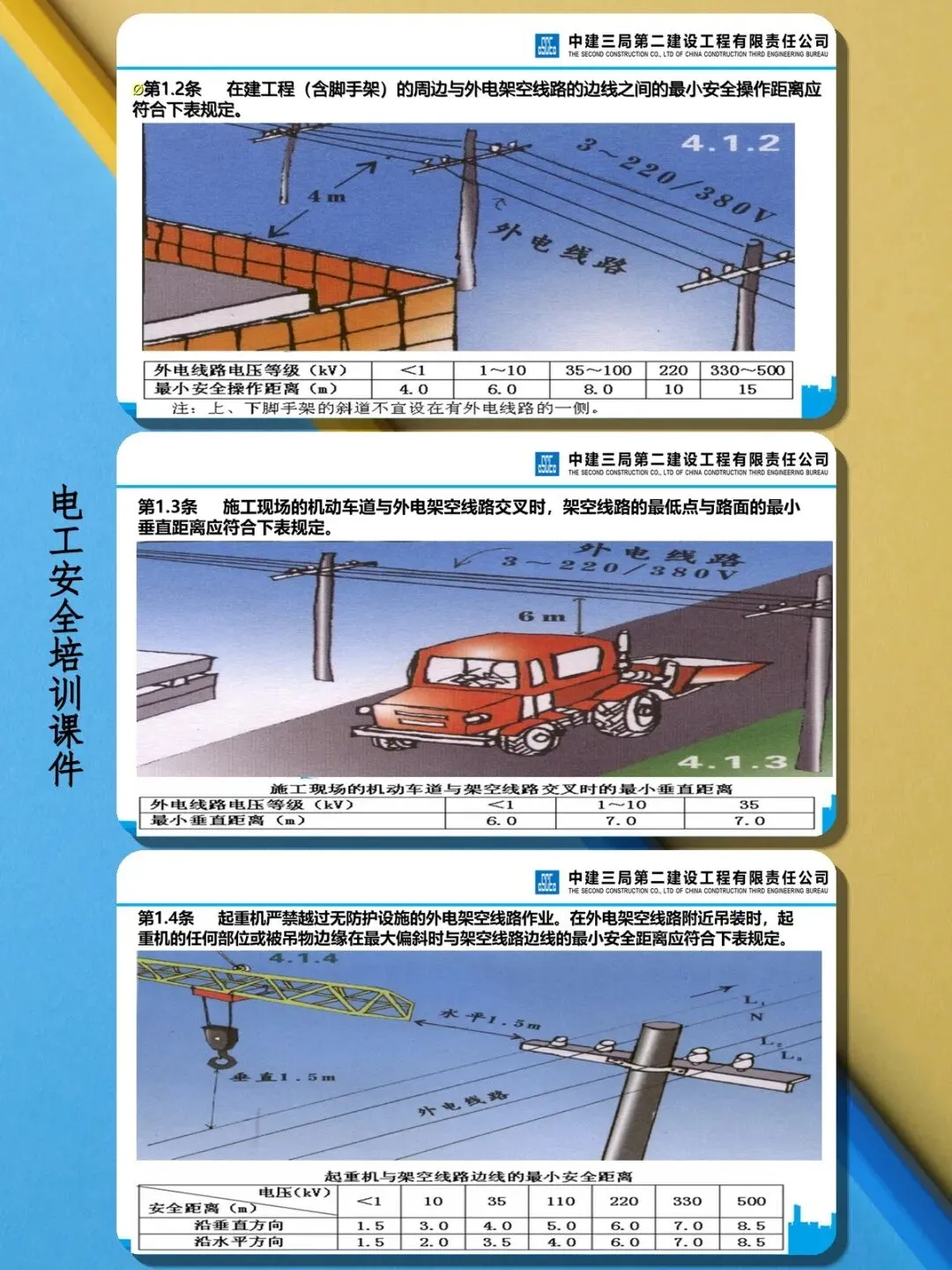

最小安全操作距离要求

机动车道与外电架空线路交叉的最小垂直距离
