教案:华为逆变器实战操作指南(一)

目录

• 第1章 华为逆变器基础知识
1. 1.1 逆变器定义与功能
2. 1.2 逆变器工作原理
3. 1.3 华为逆变器产品分类
4. 1.4 光伏逆变器应用场景
5. 1.5 安全操作规范
• 第2章 华为逆变器安装与调试
1. 2.1 安装前准备工作
2. 2.2 逆变器硬件安装
3. 2.3 电气连接操作规范
4. 2.4 通信配置与组网
5. 2.5 上电与首次调测
• 第3章 华为逆变器参数设置与功能配置
1. 3.1 基础参数设置
2. 3.2 电网参数配置
3. 3.3 保护参数设置
4. 3.4 特性参数优化
5. 3.5 功率调节与控制
6. 3.6 储能系统参数配置
• 第4章 华为逆变器遥信遥测遥调功能详解
1. 4.1 遥信功能原理与应用
2. 4.2 遥测功能原理与应用
3. 4.3 遥调功能原理与应用
4. 4.4 Modbus通信协议配置
5. 4.5 IEC 104通信协议配置
6. 4.6 通信故障诊断与排除
• 第5章 华为逆变器维护与故障处理
1. 5.1 定期维护保养计划
2. 5.2 常见故障代码与含义
3. 5.3 故障定位与快速处理
4. 5.4 逆变器性能监测与优化
5. 5.5 设备升级与固件更新
6. 5.6 安全操作与注意事项
• 第6章 华为逆变器实战案例分析
1. 6.1 典型应用场景配置案例
2. 6.2 通信故障诊断实战
3. 6.3 储能系统集成案例
4. 6.4 故障定位与处理实战
5. 6.5 性能优化实战案例
• 第7章 官方参考资料与学习资源
1. 7.1 华为智能光伏官网
2. 7.2 用户手册下载
3. 7.3 培训资源与认证

第1章 华为逆变器基础知识

1.1 逆变器定义与功能

逆变器是一种将直流电(DC)转换为交流电(AC)的电力电子设备，广泛应用于太阳能发电系统。华为逆变器具备以下核心功能：

• 能量转换功能：将光伏组件产生的直流电能转换为家用或工业用的交流电能
• 系统稳定与保护：稳定输出电压和频率，提供过载、短路等保护措施
• 智能监控与管理：通过智能光伏App实现远程监控与管理，提高运维效率

1.2 逆变器工作原理

华为逆变器采用先进的电力电子技术，主要工作原理包括：

• 脉宽调制(PWM)技术：精确控制开关管，将直流电转换为稳定的交流电
• 最大功率点跟踪(MPPT)：内置智能算法，确保在不同光照条件下光伏组件输出最大功率
• 全数字控制：采用数字化控制技术，减少损耗，提高转换效率，峰值效率可达98.8%

关键性能指标 (Key Performance)

华为逆变器采用全数字控制技术，转换效率的峰值可达 98.8%，极大地减少了能量损耗，提升了系统整体发电效益。

1.3 华为逆变器产品分类

华为逆变器产品主要分为以下几大系列：

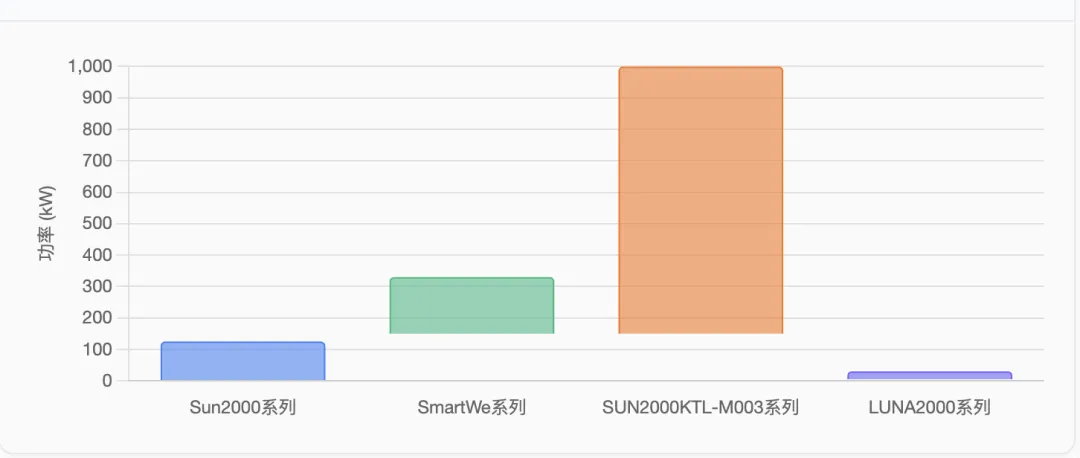

数据洞察：主要系列额定功率范围

1.4 光伏逆变器应用场景

华为逆变器在以下场景中广泛应用：

• 家庭屋顶光伏系统：将太阳能板产生的直流电转换为家庭用电，支持并网与离网运行
• 商业光伏发电：在工商业屋顶或地面安装，实现大规模发电与并网
• 工业不间断电源(UPS)：在电网不稳定或无电地区提供可靠电力
• 储能系统集成：与LUNA2000等储能系统集成，实现光储一体化应用

1.5 安全操作规范

• 在安装、使用逆变器前，必须认真阅读本手册的安全注意事项
• 严格遵守电气安全操作规程，确保设备接地良好
• 逆变器首次上电前，必须检查所有电气连接是否正确
• 通信配置时，必须使用WPA、WPA2或WPA/WPA2加密方式，确保网络安全
• 定期检查设备运行状态，发现异常及时处理

第2章 华为逆变器安装与调试

2.1 安装前准备工作

• 检查逆变器规格与现场负载需求、电网参数是否匹配
• 准备安装工具：螺丝刀、扳手、电钻、水平仪等
• 准备安全设备：绝缘手套、绝缘鞋、安全带等
• 准备线缆：交流线缆、直流线缆、通信线缆、接地线缆等
• 准备安装材料：支架、膨胀螺栓、螺母、螺钉等

2.2 逆变器硬件安装

• 选择合适安装位置：通风良好、无积水、无腐蚀性气体、远离热源
• 标记安装孔位：使用安装模板标记孔位，确保安装精度
• 固定安装件：使用膨胀螺栓和螺母固定逆变器支架
• 安装逆变器：将逆变器固定在支架上，确保安装稳固、水平
• 安装通信设备：根据需要安装智能通信棒(Dongle)或SDongleB-06等通信设备

2.3 电气连接操作规范

• 连接直流输入线：确保光伏组串与逆变器直流输入端子正确连接，连接牢固
• 连接交流输出线：确保交流输出线缆与逆变器交流输出端子正确连接，连接牢固
• 连接保护地线：确保逆变器与接地系统正确连接，接地电阻≤4Ω
• 连接通信线缆：根据通信方式，正确连接RS485、以太网或WLAN模块
• 接线注意事项：使用合适规格线缆，确保线缆绝缘良好，连接可靠

2.4 通信配置与组网

WLAN配置：

1. 连接逆变器WLAN：使用手机扫描逆变器机身标签上的二维码或手动连接WLAN
2. 使用初始密码登录：初始密码可在逆变器机身标签查看，如"00000a"或"Changeme"
3. 配置WLAN参数：设置密码、选择加密方式(WPA2或WPA/WPA2)，确保网络安全

RS485配置：

1. 设置波特率：如9600bps，确保与上位机(如SmartLogger)一致
2. 设置校验方式：奇校验、偶校验或无校验，与上位机一致
3. 设置通信地址：范围1-247，确保同一总线上地址不冲突

Modbus-TCP配置：

1. 设置服务器IP地址：确保与监控系统在同一网段
2. 设置端口号：通常为502
3. 设置TLS加密：根据需要设置，确保数据传输安全

2.5 上电与首次调测

上电顺序：

1. 闭合逆变器与电网之间的交流开关
2. 闭合逆变器与光伏组串之间的直流开关
3. 将逆变器机箱底部的"DC SWITCH"置于"ON"位置

上电流程 (Power-On Sequence)

第一步 (交流)  闭合逆变器与电网之间的交流开关。第二步 (直流)  闭合逆变器与光伏组串之间的直流开关。第三步 (启动)  将逆变器机箱底部的 "DC SWITCH" 置于 "ON" 位置。

首次调测：

1. 使用华为智能光伏App或SUN2000 App连接逆变器
2. 设置电网参数：电压范围、频率范围、电网标准码等
3. 设置保护参数：过压保护点、欠压保护点、过频保护点等
4. 设置特性参数：离网模式、并离网切换模式等
5. 设置功率调节参数：最大输出功率、功率调节周

第3章 华为逆变器参数设置与功能配置

3.1 基础参数设置

设备信息参数：

• 设备名称：建议使用有意义的名称，便于识别
• 设备位置：记录逆变器安装位置
• 设备ID：唯一标识，用于监控系统识别

用户权限参数：

• 业主用户密码：用于业主查看设备状态
• 安装商用户密码：用于安装商配置设备参数
• 管理系统密码：用于监控系统连接逆变器
• 密码安全提示：建议定期更新密码，不要长期使用初始密码

3.2 电网参数配置

• 电网标准码
  ：根据国家/地区电网标准选择，如中国选择G99-TYPEA-LV
• 电网电压范围
  ：根据当地电网要求设置，如220Vac±2%
• 电网频率范围
  ：如50Hz±0.5Hz
• 电网故障后重启方式
  ：可选"手动"或"自动"
• 电网故障后重启时间
  ：设置重启延迟时间，单位为秒

3.3 保护参数设置

• 过压保护点
  ：设置电网过压保护阈值
• 过压保护时间
  ：设置过压保护触发时间
• 欠压保护点
  ：设置电网欠压保护阈值
• 欠压保护时间
  ：设置欠压保护触发时间
• 过频保护点
  ：设置电网过频保护阈值
• 欠频保护点
  ：设置电网欠频保护阈值
• 过载保护
  ：设置过载保护阈值
• 绝缘阻抗保护
  ：设置绝缘阻抗保护阈值，确保系统安全

3.4 特性参数优化

• 并离网切换模式
  ：可选"自动切换"或"手动切换"
• 备电SOC
  ：设置离网模式下的最低SOC，建议设置为20%以上
• MPPT多峰扫描
  ：优化光伏组串最大功率点跟踪，提高发电效率
• 智能IV诊断
  ：设置智能IV诊断周期，用于检测光伏组串故障
• AFCI电弧检测
  ：设置电弧检测灵敏度，提高系统安全性

3.5 功率调节与控制

• 视在功率最大值
  ：设置最大视在功率输出上限
• 有功功率最大值
  ：设置最大有功功率输出上限
• 有功功率固定值降额
  ：按固定值形式调节逆变器的有功功率输出
• 放电截止SOC
  ：设置储能放电到此SOC值时停止放电
• 充电截止SOC
  ：设置储能充电到此SOC值时停止充电
• 最大充电功率
  ：设置储能设备的最大充电功率
• 最大放电功率
  ：设置储能设备的最大放电功率
• 电网充电
  ：使能后允许从电网买电，需遵守当地法规
• 电网充电最大功率
  ：设置从电网充电的最大功率
• 电网充电截止SOC
  ：设置电网充电截止SOC值

3.6 储能系统参数配置

• 储能接入配置
  ：添加储能设备，设置储能通信参数
• 储能SOC/SOH监控
  ：设置储能系统SOC/SOH监控参数
• 充放电策略
  ：设置储能系统充放电策略，如峰谷电价差策略
• 电池管理参数
  ：设置电池均衡、温度保护等参数
• 储能系统安全参数
  ：设置过充/过放保护、温度保护等参数
