继电器
什么是继电器？
一种根据输入信号自动切换电路的电控器件，文字符号为 KA。核心作用是用 小电流 安全地控制 大电流回路，实现弱电与强电隔离
为何无需灭弧装置？
触点仅承载 小电流信号 （通常 ≤5A）。分断时电弧极微弱，可自然熄灭，无需额外灭弧结构
三大核心功能
信号转换与放大：微弱信号驱动多个大功率负载
逻辑控制：实现延时、互锁、顺序启动等自动化逻辑
保护联动：配合传感器传递过流、欠压等故障信号
典型应用场景
PLC 控制系统中的中间信号扩展
汽车电子（车灯、车窗控制）
智能照明与家电程序控制
工业安全联锁回路（急停、门禁）
中间继电器自锁

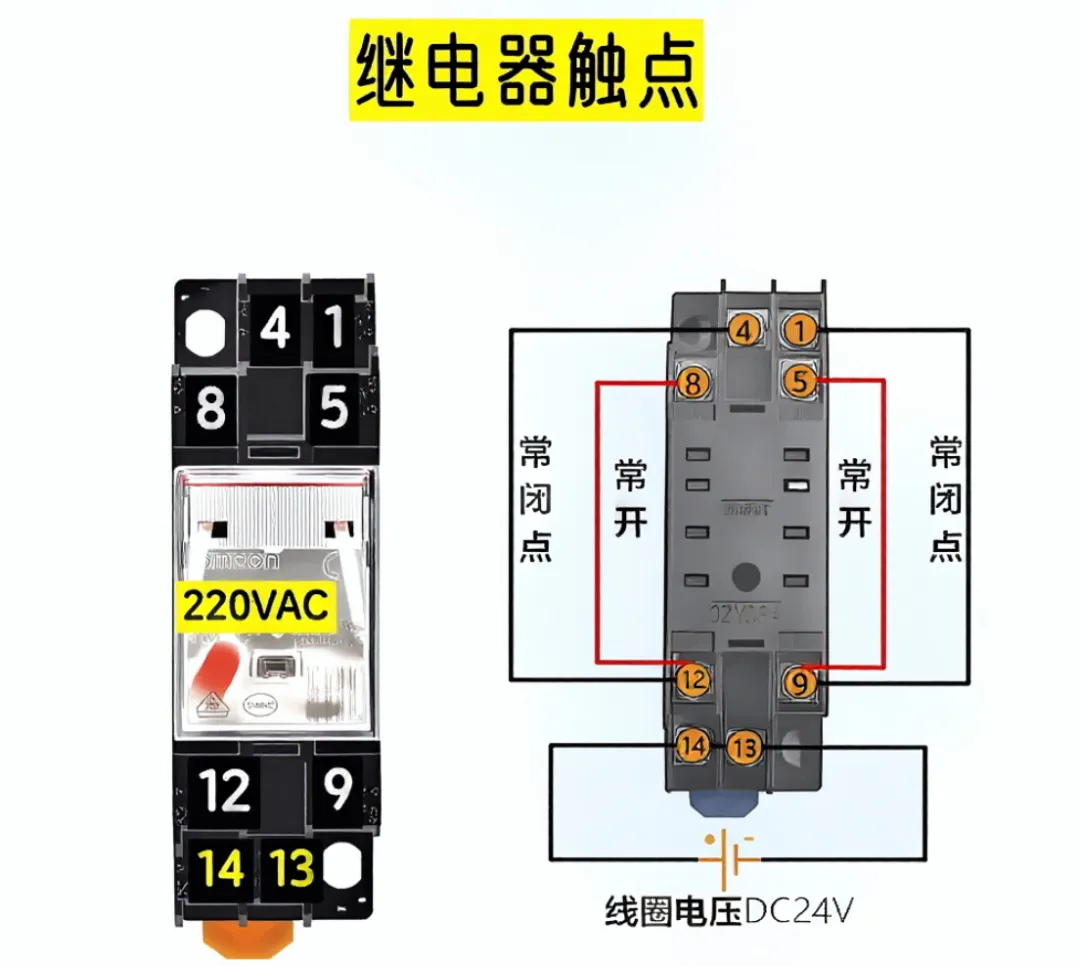

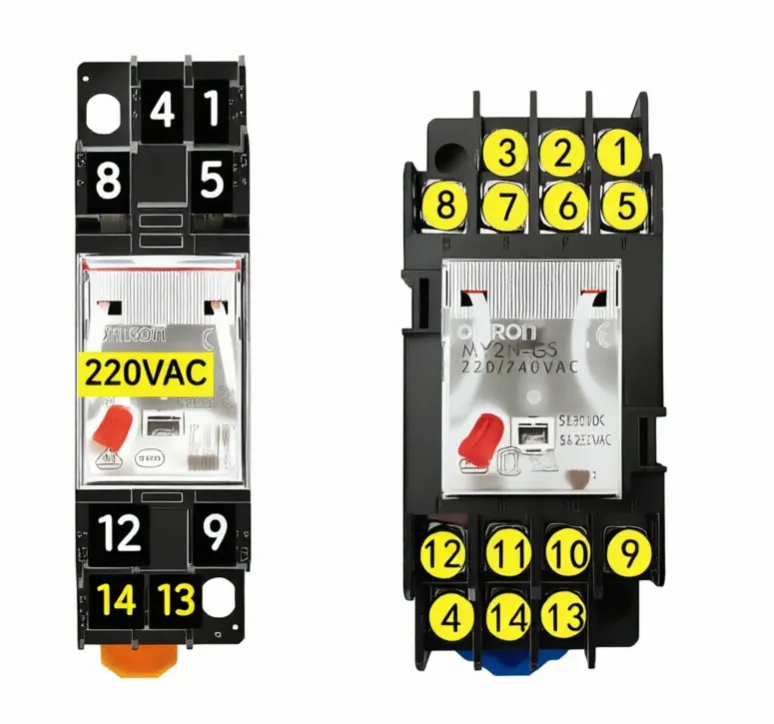

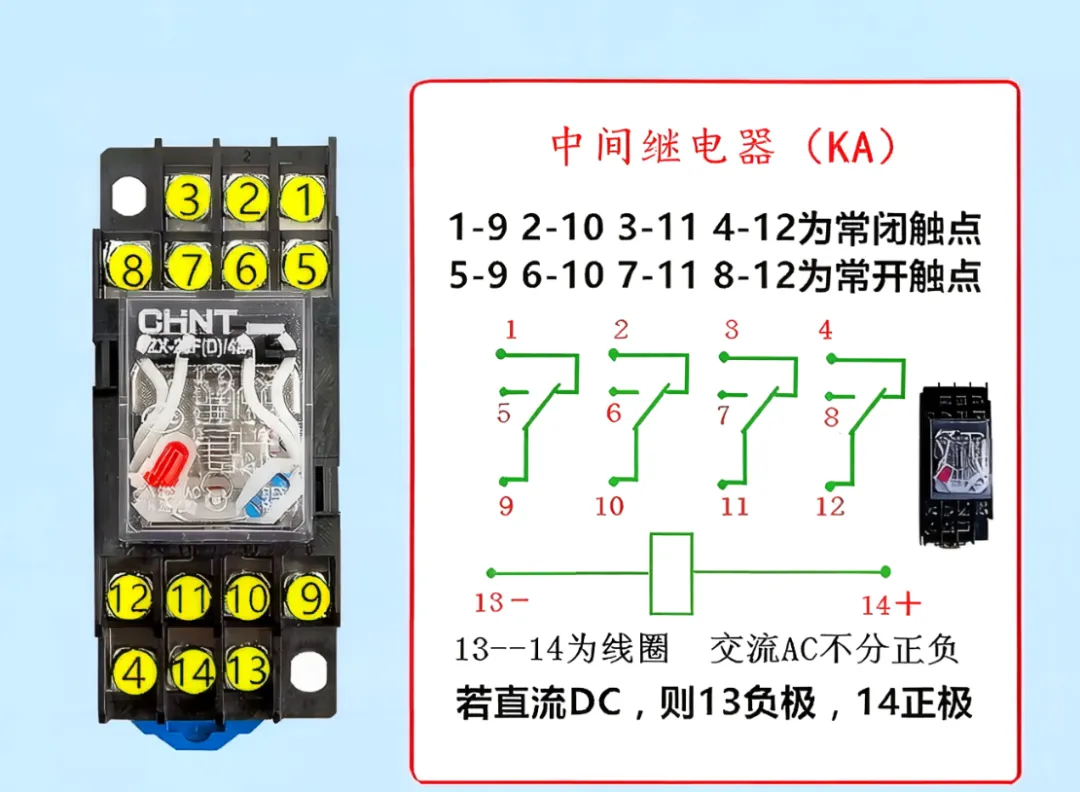

中间继电器的针脚规律
中间继电器有8脚、11脚、14脚等不同规格，但针脚规律一致。以8脚为例：
- 1. 底部的13-14号引脚是线圈。直流型继电器13接负极，14接正极；交流型则无需区分正负极，但需注意线圈电压，避免接错。
- 2. 9-12号引脚是公共点。8-12为常开触点，4-12为常闭触点。右侧同理，5-9为常开触点，1-9为常闭触点。
- 3. 竖着看，1、5、9构成一组常开常闭触点。14脚中间继电器也是类似规律，只是触点数量更多，为四开四闭。

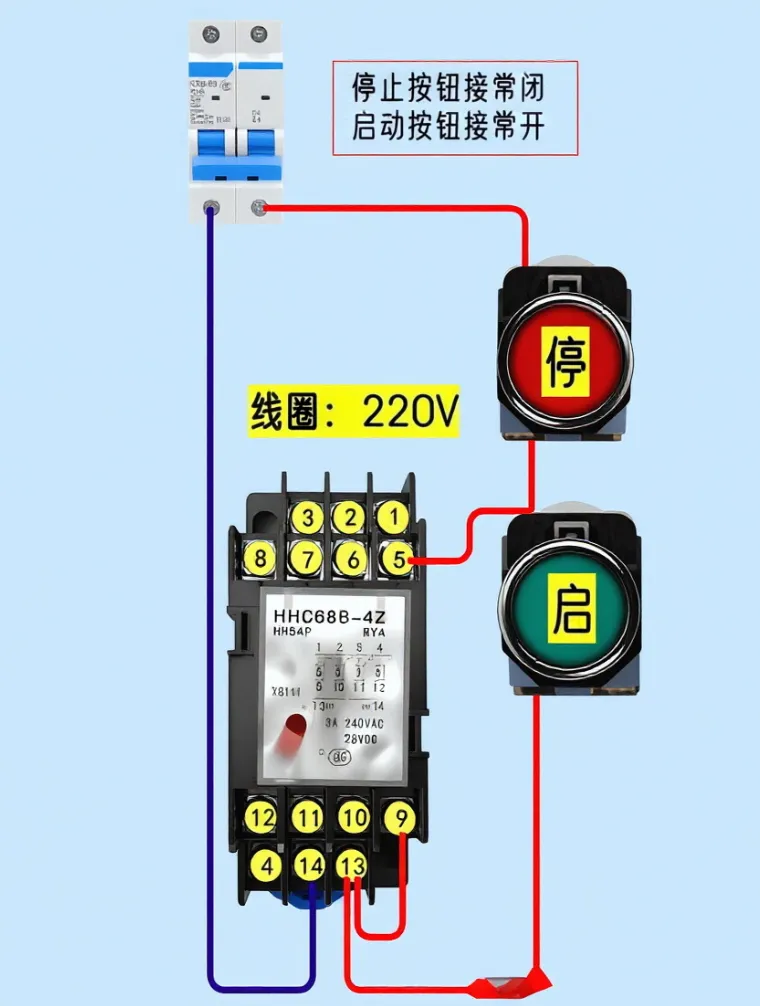

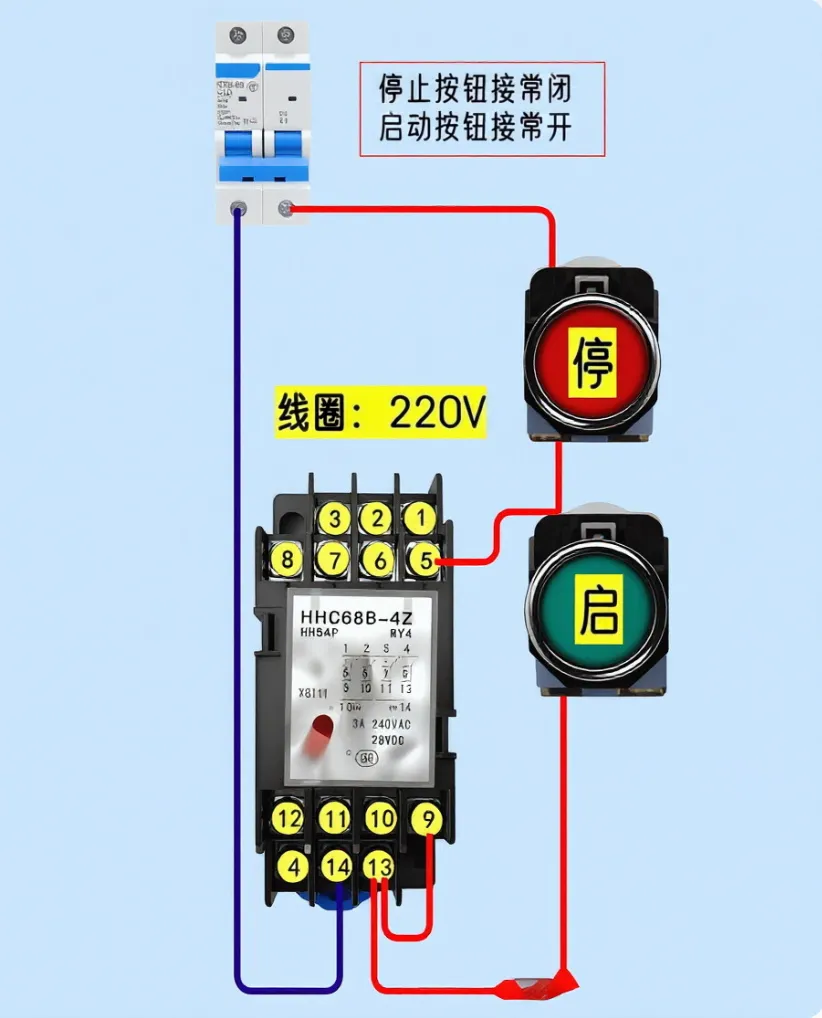

14脚中间继电器的自锁接线
以14脚中间继电器为例，线圈电压为交流220V，接线步骤如下：
14脚中间继电器的自锁接线
以14脚中间继电器为例，线圈电压为交流220V，接线步骤如下：
线圈接线：零线接线圈的14号引脚，火线接停止按钮的常闭触点。
启动按钮接线：火线经过停止按钮的常闭触点后，接启动按钮的常开触点。
自锁线接线：中间继电器的常开触点5-9与启动按钮的常开触点并联。公共点9与线圈的13号引脚短接，形成自锁回路。
自锁电路的工作原理
- 1.按下启动按钮，电流通过启动按钮的常开触点，到达中间继电器的线圈，使继电器吸合。此时，中间继电器的常开触点5-9闭合，形成自锁回路。
- 2.松开启动按钮后，电流通过中间继电器的常开触点5-9保持线圈通电，继电器继续吸合。
- 3.按下停止按钮，线圈电源被切断，继电器释放，常开触点5-9断开，自锁回路断开，电路恢复初始状态。
实际应用中的注意事项
- 线圈电压：确保中间继电器的线圈电压与电源电压匹配，避免损坏设备。
- 触点容量：中间继电器的触点容量有限，不能直接控制大功率负载，通常用于控制其他开关或接触器。
- 接线牢固

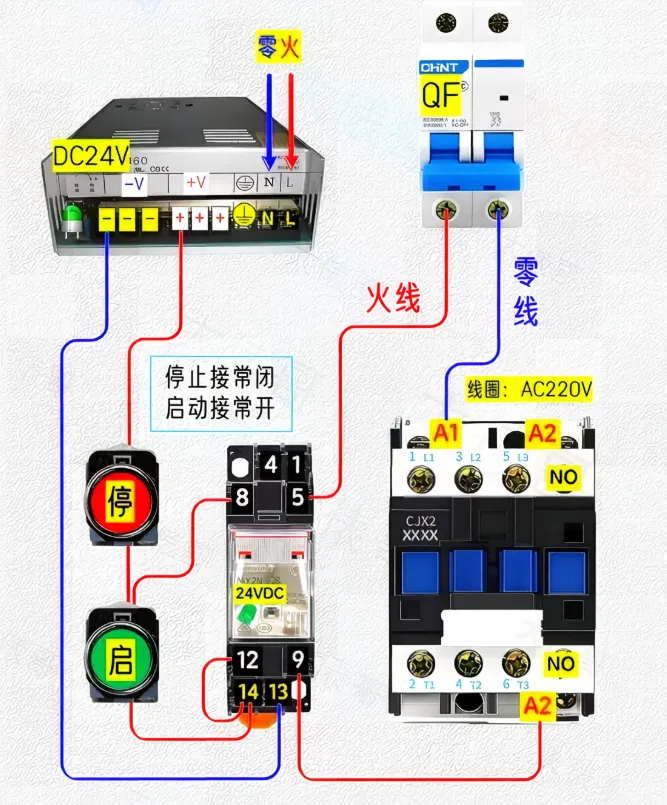

DC24V继电器控制220V接触器
实际案例
例如，在电机控制电路中，DC24V的中间继电器自锁电路可用来控制交流接触器，实现弱电控强电，控制电路更加的安全。按下启动按钮，交流接触器得电吸合，电机开始运转；松开按钮后，电机继续保持运转；按下停止按钮，电机停止。这种电路在工业中应用广泛，操作简单且可靠性高。
定时限保护机制
什么是定时限过流保护？
当电流超过设定值时，保护装置经过一个 固定延时 后动作，动作时间与短路电流大小无关。
定时限是将线路各段的保护按时间阶梯原则整定,离电源方向愈远,时限愈短,愈近则时限愈长。
每段时限级差大于0.5s。时限与短路电流的大小无关。电磁式过电流保护装置就是按定时限工作设定的。
阶梯整定原则
从负荷侧向电源侧，各级保护的动作时间 逐级增加 （如0.5s → 1.0s → 1.5s），形成“阶梯”，避免越级跳闸

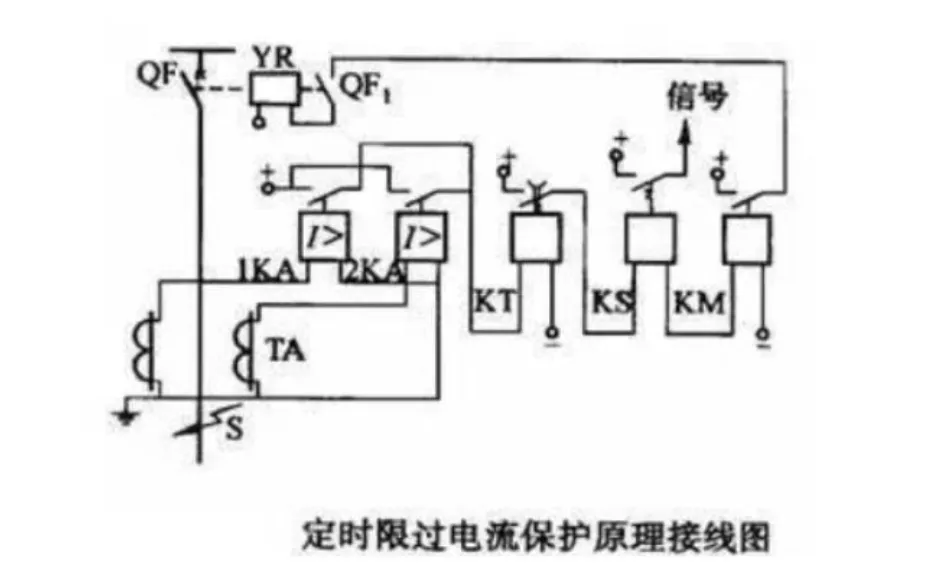

定时限实现方式
核心逻辑
由电流继电器（KA）检测过流，一旦超过整定值，立即闭合触点
延时启动
KA触点闭合后，触发时间继电器（KT）开始固定延时计时
执行跳闸
延时结束且故障仍存在时，KT触点闭合，驱动跳闸线圈切断故障
选择性优势
各级保护按“阶梯原则”整定（如级差0.5秒），确保最近故障点优先动作，避免越级跳闸

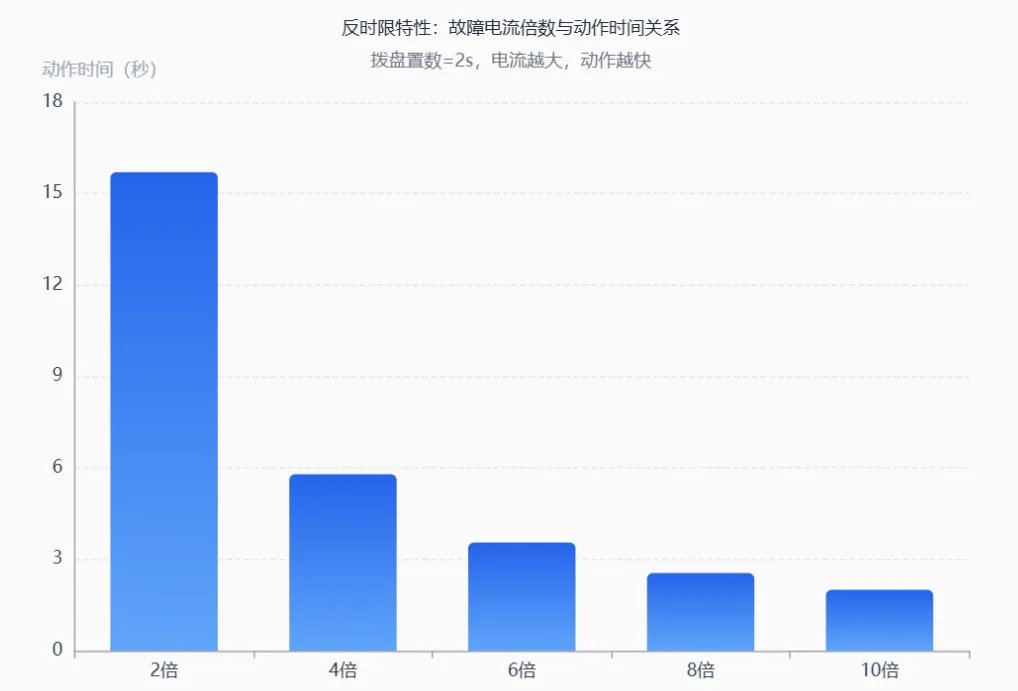

反时限保护原理
核心特性：自适应响应
故障电流越大，保护动作越快
避免轻微过载误跳闸，同时快速切除严重故障
完美匹配电动机等设备的发热耐受曲线
双重实现机制
物理层面: 双金属片受热弯曲，电流越大温升越快，形变加速

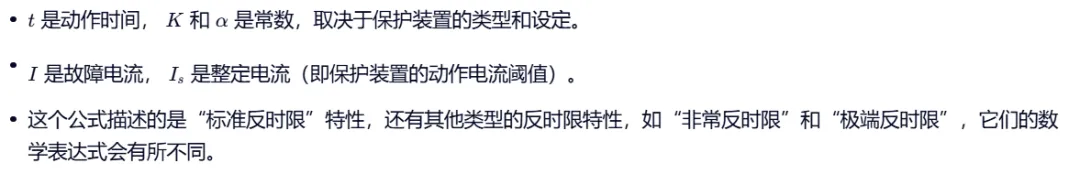

数学层面: 微机保护按以下公式实时计算：
反时限应用场景
电动机过载保护
允许启动时的大电流短时通过，但对持续过载快速响应，完美匹配电机发热特性，避免误跳闸
配电馈线保护
在线路故障时，靠近故障点的保护装置优先动作，缩小停电范围，提升供电可靠性
多级保护系统
各级反时限曲线整定协调，确保下游先于上游跳闸，实现精准选择性配合，防止越级动作
这种"电流越大、动作越快"的特性，正是反时限保护能有效模拟设备热积累过程、兼顾安全与连续性的核心价值所在
