电流互感器基本原理
电流互感器（Current Transformer, CT）是基于法拉第电磁感应定律工作的电气设备，用于将高压系统中的大电流按比例转换为低压侧可测的小电流信号（通常为5A或1A），同时实现高低压系统的电气隔离 。
其核心原理是安匝平衡，即一次绕组与二次绕组之间的磁动势保持平衡：
由此可得额定变比公式：
CT柜作为配电系统的重要组成部分，通常集成于金属封闭开关设备中，如KYN28型中置柜。其内部按功能划分为多个独立隔室：
- 母线室：容纳主母线、穿墙套管及绝缘子，负责电能传输；
- 断路器室：安装真空或SF6断路器手车，实现线路通断控制；
- 电缆室：布置电缆终端、接地开关、避雷器及CT/PT等元件；
- 低压室（继电器室）：安置微机保护装置、端子排、小母线等二次设备
柜体材料常用冷轧钢板、敷铝锌板或不锈钢，满足机械强度与防腐要求。

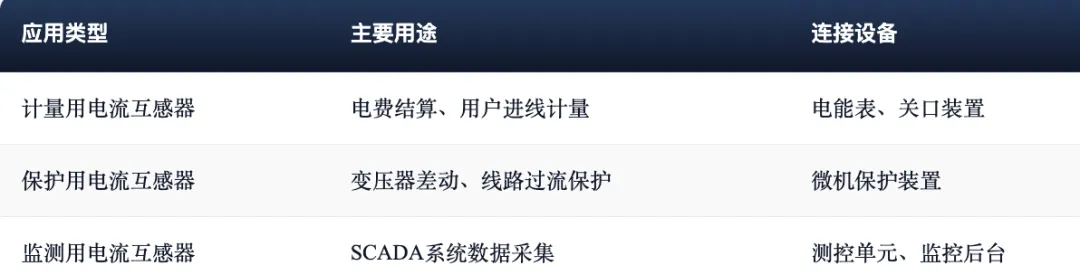

CT用途分类
计量用CT：精度等级为0.2S、0.5S，适用于关口电能结算；
测量用CT：等级为0.5、1.0，用于监控仪表显示；
保护用CT：如5P20、10P10，强调在故障电流下的复合误差控制 。
按结构形式可分为贯穿式、支柱式、套管式、开口式及电子式等多种类型，适应不同安装环境与功能需求。
工作原理与应用场景
工作原理深入解析
CT在正常运行时，二次侧处于近似短路状态，阻抗极小，去磁效应维持铁芯低磁通密度，从而保证电流传递的准确性。此时励磁电流极小，几乎不影响测量结果。
一旦发生二次开路，去磁作用消失，一次电流全部转化为激磁电流，导致铁芯深度饱和。根据法拉第电磁感应定律：
由于磁通变化率急剧增大，将在二次绕组两端感应出高达数千伏甚至上万伏的尖峰电压，极易造成绝缘击穿、人身电击或火灾事故 。
此外屏蔽层必须单端接地（通常在控制室侧），防止地环路干扰影响谐波测量精度 。
新兴应用还包括新能源并网双向计量、无线测温取电等智能电网场景 。
常见故障处理与安全规范

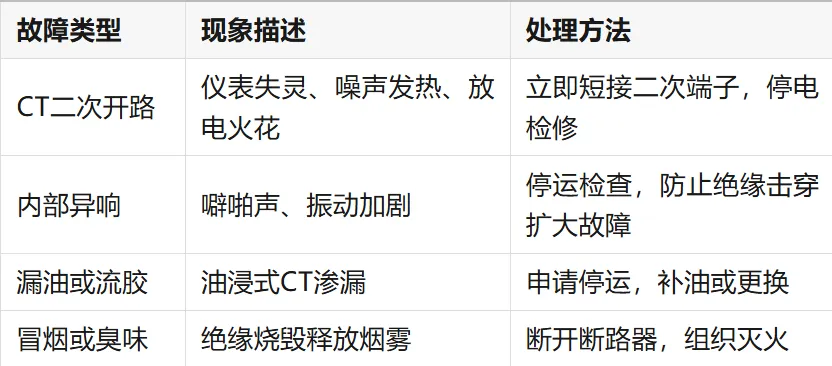

1.常见故障与处理
2. 特殊场景处理——母差保护CT断线
当运行人员收到“母差保护CT断线”信号后，应立即汇报调度，查看差流值，确认后退出母线差动保护。随后检查端子箱是否有放电、起火现象。若轻微放电，派人监视；若着火，则断开支路开关并组织灭火。
继保人员到场后，应携带绝缘垫、绝缘手套和预制短路线，在最靠近CT根部的端子排处迅速可靠短封开路点，再进一步查找原因 。
3. 三大安全铁律
- 严禁二次侧开路运行
- 二次侧必须一点可靠接地
- 负载阻抗不得超过额定容量（VA值）

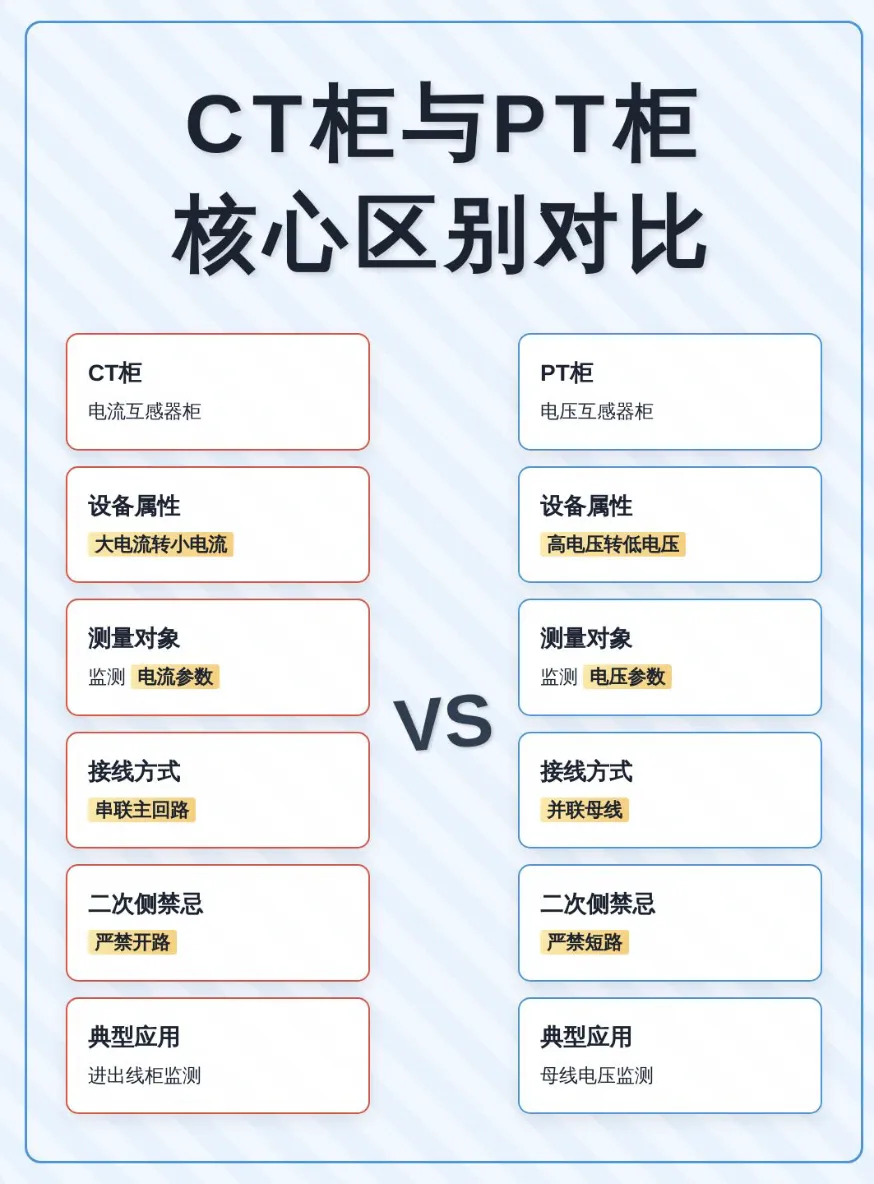

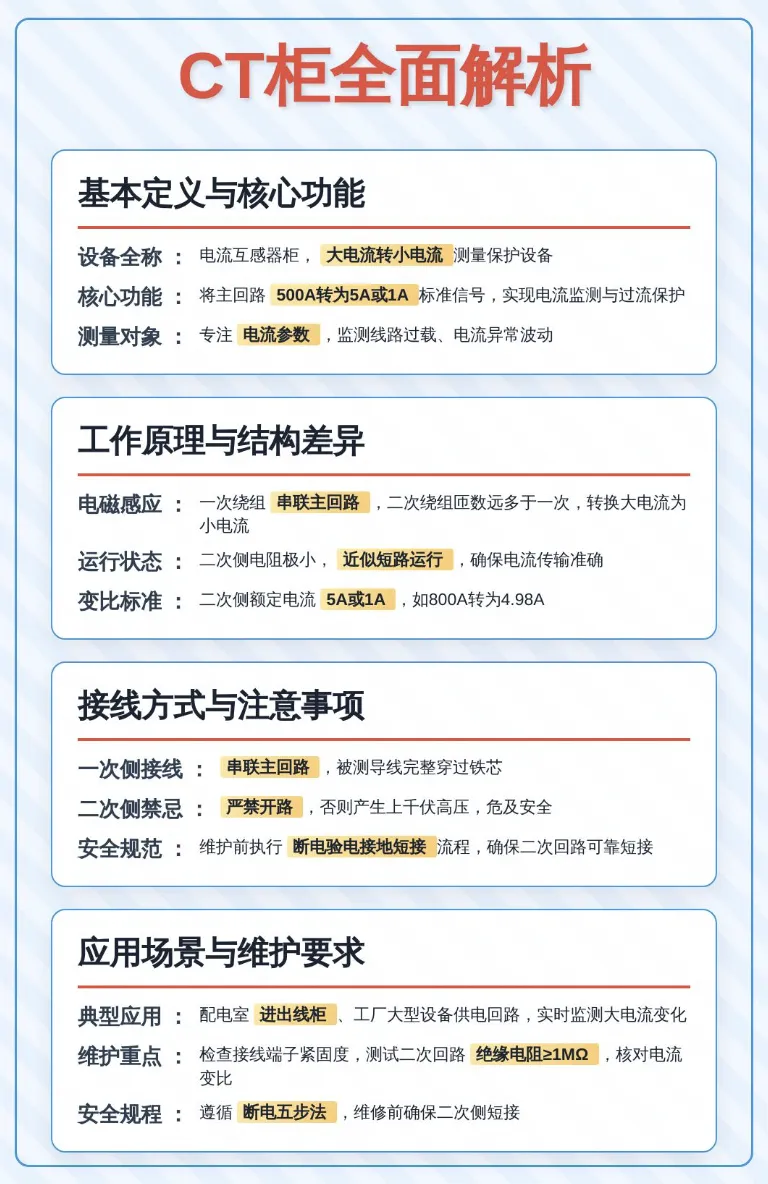

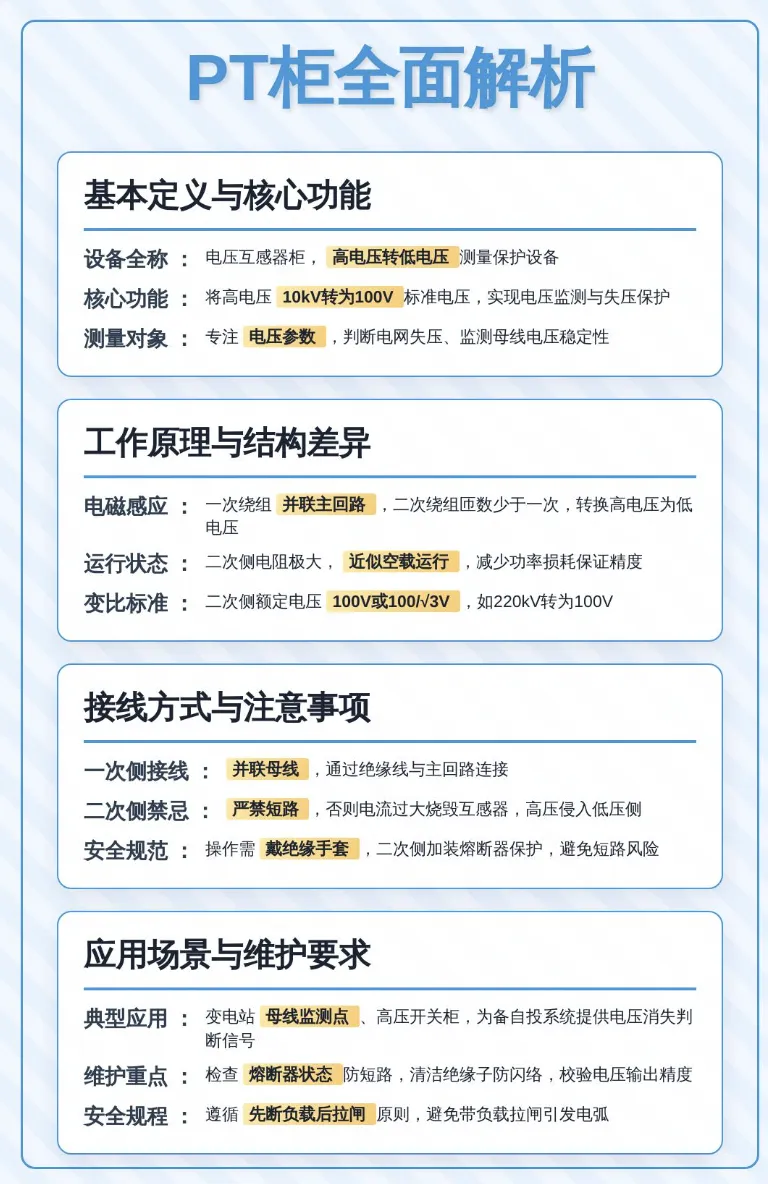

内部运行状态1. CT柜的电流互感器二次侧电阻很小，差不多是短路运行，能保证电流传得准。2. PT柜的电压互感器二次侧电阻很大，差不多是空载运行，能减少功率损耗，保证电压精度。变比标准1. CT柜二次侧额定电流一般是5A或者1A，比如把800A电流转成4.98A，好让保护装置能用。2. PT柜二次侧额定电压一般是100V或者100/√3V，比如把220kV高压转成100V，给测量仪表用。
接线方式与使用注意事项
一次侧接线
1. CT柜一次侧得串在主回路里，被测导线必须完整穿过互感器铁芯。
2. PT柜一次侧得并接在母线上，通过绝缘线和主回路连接。
二次侧禁忌
1. CT柜二次侧千万不能开路，不然铁芯会饱和产生高压，容易出危险，对人跟设备都不好。
2. PT柜二次侧千万不能短路，不然电流太大可能烧掉互感器，严重的话高压还会窜到低压侧。
安全操作规范1. CT柜维护前得先断电、验电、接地、短接，确保二次回路可靠短接。2. PT柜操作得戴绝缘手套，二次侧要加熔断器保护，避免短路风险。应用场景与维护要求典型应用场景1. CT柜多用在配电室进线柜、出线柜、工厂大型设备供电回路，需要实时监测大电流变化。2. PT柜常见于变电站母线监测点、高压开关柜，给备自投系统提供电压消失的判断信号。
维护重点1. CT柜得定期检查接线端子紧不紧，测二次回路绝缘电阻，还得核对电流变比准不准。2. PT柜得重点检查熔断器状态，清洁绝缘子防止闪络，还要校验电压输出精度。安全规程差异1. CT柜操作必须按断电五步法来，维修前得确保二次侧短接好。2. PT柜操作得先断负载再拉闸，避免带负载拉闸引发电弧。
