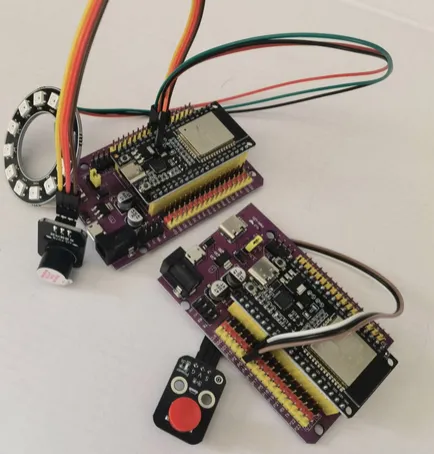

无线寻物器-第二课教案

第二阶段：发射端开发（25分钟）

步骤1：基础框架搭建（5分钟）

边写边讲："先搭骨架，再填血肉"

/** * 无线寻物器 - 发射端 (Transmitter) * 功能：检测按键按下，通过ESP-NOW发送寻物信号 */#include <WiFi.h>      // ESP32 WiFi库#include <esp_now.h>   // ESP-NOW协议库// ========== 引脚定义 ==========const int BUTTON_PIN = 0;   // 开发板上的BOOT按键（GPIO0）const int LED_PIN = 2;      // 板载LED，用于显示发送状态void setup() {    Serial.begin(115200);    Serial.println("\n=== 无线寻物器 - 发射端启动 ===");    pinMode(BUTTON_PIN, INPUT_PULLUP);  // 上拉输入，按键按下为LOW    pinMode(LED_PIN, OUTPUT);    digitalWrite(LED_PIN, LOW);    // TODO: 初始化ESP-NOW}void loop() {    // TODO: 检测按键并发送    delay(10);  // 短暂延时，防止看门狗复位}

🔍 即时测试1：上传代码，打开串口监视器

• 预期输出：=== 无线寻物器 - 发射端启动 ===
• 互动
  ：让学生检查是否看到启动信息

步骤2：获取MAC地址（5分钟）

边写边讲："MAC地址就像快递地址，必须准确！"

void setup() {    // ... 前面的代码 ...    WiFi.mode(WIFI_STA);  // 设置为Station模式    Serial.print("本机MAC地址: ");    Serial.println(WiFi.macAddress());  // 打印MAC地址    // 复制这串地址！接收端需要它}

🔍 即时测试2：

串口输出示例：本机MAC地址: 84:1F:E8:26:85:8C

• 关键操作
  ：让学生把MAC地址拍照保存，这是后续配对的关键！

步骤3：定义数据结构（5分钟）

边写边讲："结构体就像快递单，格式必须双方约定好！"

// ========== 关键：使用packed结构体 ==========// __attribute__((packed)) 告诉编译器：不要插入填充字节！// 这是通信协议的"合同"，两端必须完全一致typedef struct __attribute__((packed)) {    uint8_t command;        // 1字节：命令类型（1=寻物）    uint32_t timestamp;     // 4字节：时间戳，防止重放攻击    uint16_t checksum;      // 2字节：校验和，确保数据完整} Packet;                   // 总计：7字节// 定义命令常量const uint8_t CMD_FIND = 1;// 创建数据包实例Packet dataPacket;// 接收端MAC地址（临时用广播地址，稍后替换为实际地址）uint8_t receiverMacAddress[] = {0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF};

💡 知识点讲解：

为什么要用 __attribute__((packed))？┌─────────────────────────────┐│  普通结构体（有填充）           ││  uint8_t  [1字节] + 3字节填充  ││  uint32_t [4字节]             ││  uint16_t [2字节] + 2字节填充  ││  实际占用：12字节（浪费！）      │├─────────────────────────────┤│  packed结构体（无填充）         ││  uint8_t  [1字节]             ││  uint32_t [4字节]             ││  uint16_t [2字节]             ││  实际占用：7字节（紧凑！）       │└─────────────────────────────┘

步骤4：初始化ESP-NOW（5分钟）

边写边讲："就像手机配对蓝牙耳机，需要初始化+添加设备"

// 发送回调函数：报告发送成功还是失败void onDataSent(const uint8_t *mac_addr, esp_now_send_status_t status) {    Serial.print("发送状态: ");    Serial.println(status == ESP_NOW_SEND_SUCCESS ? "成功 ✅" : "失败 ❌");    // LED闪烁反馈：成功亮1秒，失败不亮    digitalWrite(LED_PIN, status == ESP_NOW_SEND_SUCCESS ? HIGH : LOW);    delay(100);    digitalWrite(LED_PIN, LOW);}void setup() {    // ... 前面的代码 ...    // 初始化ESP-NOW    if (esp_now_init() != ESP_OK) {        Serial.println("ESP-NOW初始化失败！");        return;    }    // 注册发送回调    esp_now_register_send_cb(onDataSent);    // 配置接收端信息（像保存联系人）    esp_now_peer_info_t peerInfo = {};    memcpy(peerInfo.peer_addr, receiverMacAddress, 6);  // MAC地址    peerInfo.channel = 0;      // 使用当前WiFi信道    peerInfo.encrypt = false;  // 不加密（简单项目）    // 添加接收端    if (esp_now_add_peer(&peerInfo) != ESP_OK) {        Serial.println("添加接收端失败！");        return;    }    Serial.printf("数据包大小: %d 字节\n", sizeof(Packet));  // 应显示7    Serial.println("初始化完成，等待按键...");}

🔍 即时测试3：

预期输出：数据包大小: 7 字节初始化完成，等待按键...

• 验证
  ：检查是否显示"7字节"，如果不是，检查结构体定义！

步骤5：按键检测与发送逻辑（5分钟）

边写边讲："软件消抖+三连发确保可靠送达"

// 校验和计算：简单的数据完整性验证uint16_t calculateChecksum(Packet *pkt) {    return pkt->command + (pkt->timestamp & 0xFFFF) + (pkt->timestamp >> 16);}void loop() {    // 检测按键按下（LOW表示按下，因为是上拉输入）    if (digitalRead(BUTTON_PIN) == LOW) {        delay(20);  // 软件消抖：等待20ms        // 再次确认按键确实按下        if (digitalRead(BUTTON_PIN) == LOW) {            Serial.println("按键按下，准备发送寻物信号...");            // 填充数据包            dataPacket.command = CMD_FIND;            dataPacket.timestamp = millis();  // 当前时间戳            dataPacket.checksum = calculateChecksum(&dataPacket);            Serial.printf("发送数据 | 命令:%d | 时间戳:%lu | 校验和:%d\n",                         dataPacket.command, dataPacket.timestamp, dataPacket.checksum);            // 发送3次确保到达（重要！无线可能丢包）            for (int i = 0; i < 3; i++) {                esp_err_t result = esp_now_send(receiverMacAddress,                                                 (uint8_t *)&dataPacket,                                                 sizeof(dataPacket));                Serial.printf("第%d次发送: %s\n", i + 1,                             result == ESP_OK ? "成功" : "失败");                delay(50);  // 间隔50ms，避免拥塞            }            Serial.println("等待按键释放...");            while (digitalRead(BUTTON_PIN) == LOW) {                delay(10);  // 等待释放，防止重复触发            }            Serial.println("按键已释放，准备下一次检测\n");        }    }    delay(10);}

🔍 即时测试4（使用广播地址测试）：

预期输出：按键按下，准备发送寻物信号...发送数据 | 命令:1 | 时间戳:12345 | 校验和:12346第1次发送: 成功第2次发送: 成功第3次发送: 成功发送状态: 成功 ✅等待按键释放...按键已释放，准备下一次检测
