教案30:一篇文章帮你搞定“无功功率”,“SVG”

    工厂里的灯光莫名闪烁、精密设备频繁故障、电费账单上有莫名的“罚款”？这些问题的背后都是电能质量问题。 随着现代工业发展，大量非线性负载（如变频器、电弧炉、电焊机等）接入电网，产生了大量谐波和无功功率，导致电网“污染”。SVG（Static Var Generator，静止无功发生器）就是为解决电网“污染”的。

                       无功功率和SVG

简单来说，电力系统中有两种功率：

有功功率：实际做功的功率，如让电机转动、灯泡发光

无功功率：建立磁场、维持电压所必需的功率，不做实际功。

SVG是一种基于全控型电力电子器件（如IGBT）的并联型无功补偿装置。它通过实时检测电网的无功需求，快速生成大小相等、相位相反的无功电流，实现动态无功补偿。

SVG并联于电网中,相当于一个可变的无功电流源。其无功电流可灵活控制,跟随负载的变化自动快速连续调节无功功率补偿量，维持母线电压,或者通过电流跟踪补偿实现对冲击性负载或谐波负载的实时动态补偿。

在配电网中，将中小容量的SVG安装在变电站或负荷附近，SVG响应速度快,可以显著地改善负荷与公共电网连接点处的电能质量,例如提高功率因数、克服三相不平衡、消除电压闪变和电压波动、抑止谐波污染,等等.

①在较弱的电力系统中维持稳定的电压

②滤除系统谐波、提高功率因数、抑制三相不平衡、抑制功率振荡

③抑制冲击性无功负荷引起的电压波动与闪变

④提高输电系统的暂态稳定性,提高受电系统的电压稳定性

⑤调节长距离输电线路电压,降低输电损耗,提高输送能力

                         SVG的核心技术剖析

典型的SVG设备由三个主要部分组成：

1. 功率模块

核心：IGBT（绝缘栅双极型晶体管）及其驱动电路

功能：实现直流到交流的快速转换

创新：模块化设计，便于维护和扩容

2. 控制系统

大脑：DSP（数字信号处理器）+ FPGA（现场可编程门阵列）

关键算法：瞬时无功理论、预测控制、自适应控制

功能：实时计算所需补偿的无功量，控制IGBT开关

3. 连接电抗与散热系统

连接电抗：连接SVG与电网的“桥梁”，滤除开关谐波

散热系统：液冷或风冷，确保设备在高温下稳定运行

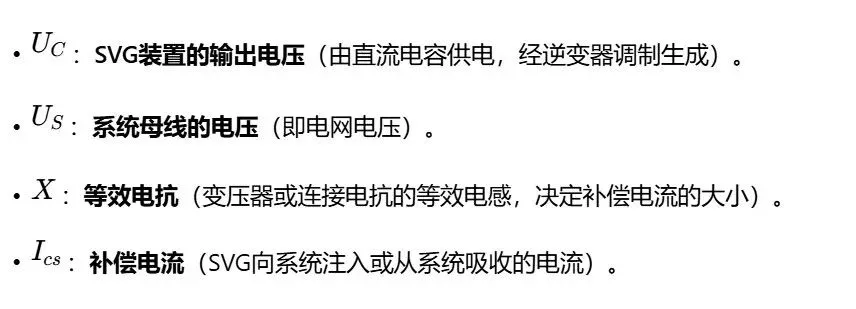

                                            原理

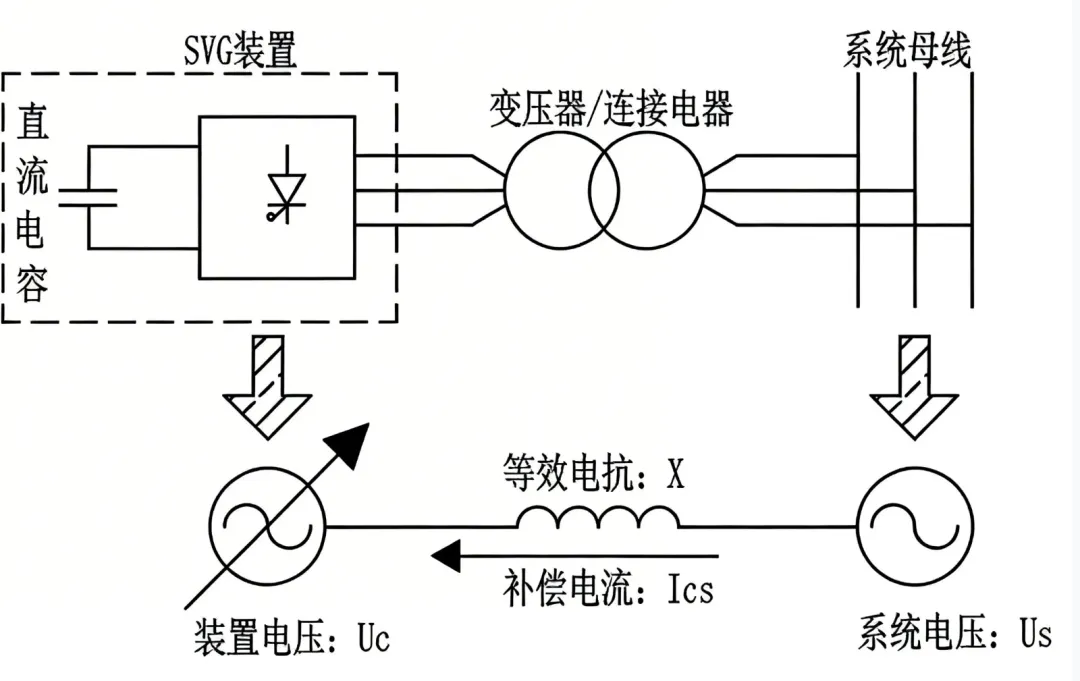

   SVG以电压型逆变器为核心,由系统通过联络变压器和变流器整流后向电容器充电,在电容器上的直流电压通过变流器逆变成三相交流.

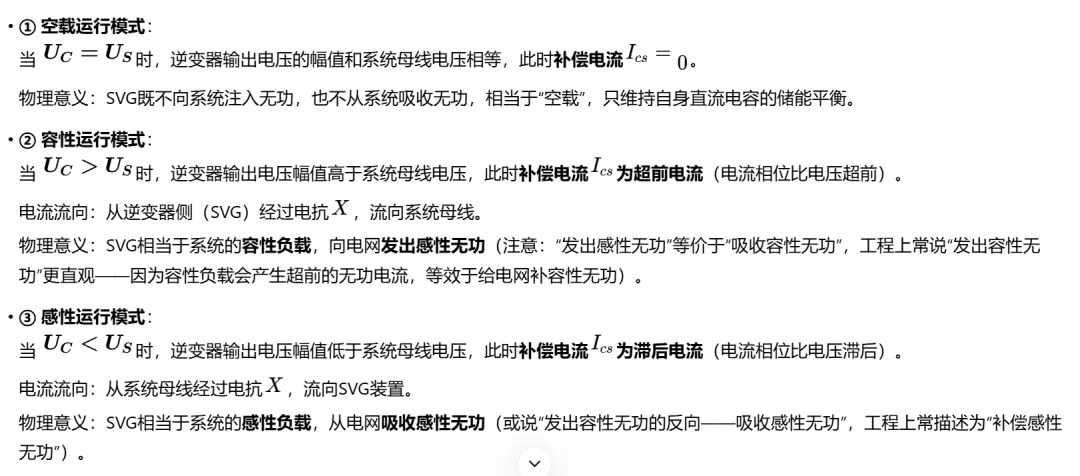

三种运行模式

                             SVG的应用场景

新能源发电的稳定

风电、光伏等新能源具有间歇性、波动性特点，对电网稳定性构成挑战。SVG可：

维持并网点电压稳定，防止电压越限导致脱网

提供低电压穿越能力，帮助新能源电站度过电网故障

平滑功率波动，提高新能源消纳能力

在风电场加装SVG后，电压合格率可从90%提升至99%以上，显著提高发电效益。

电气化铁路的电能净化

电气化铁路的单相供电特性会产生负序电流，导致三相电压不平衡。

SVG可：

   实时补偿无功，提高功率因数至0.98以上

   治理谐波，降低对通信系统的干扰

   平衡三相负荷，提高供电质量

工业用户的节能

对于电弧炉、轧机、变频器等负载，

SVG可：

   动态补偿冲击性无功，避免功率因数罚款

   抑制电压波动与闪变，提高产品质量

   滤除谐波，延长设备寿命

钢铁企业安装SVG后，功率因数从0.76提升至0.95，年节约电费超300万元。

持续更新，记得关注哦，有需要的教案可以留言哦！
