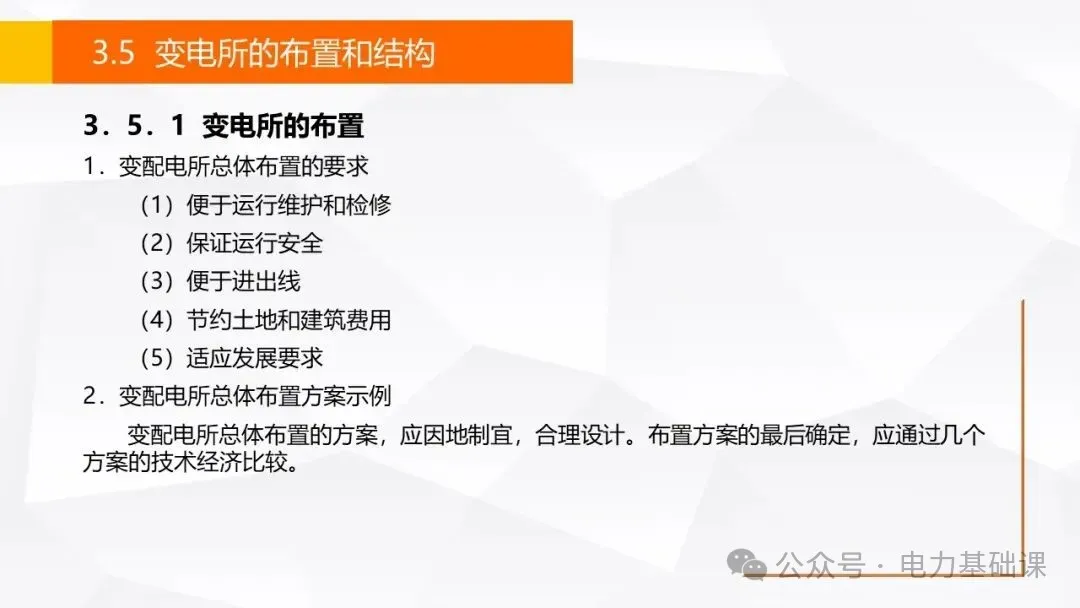

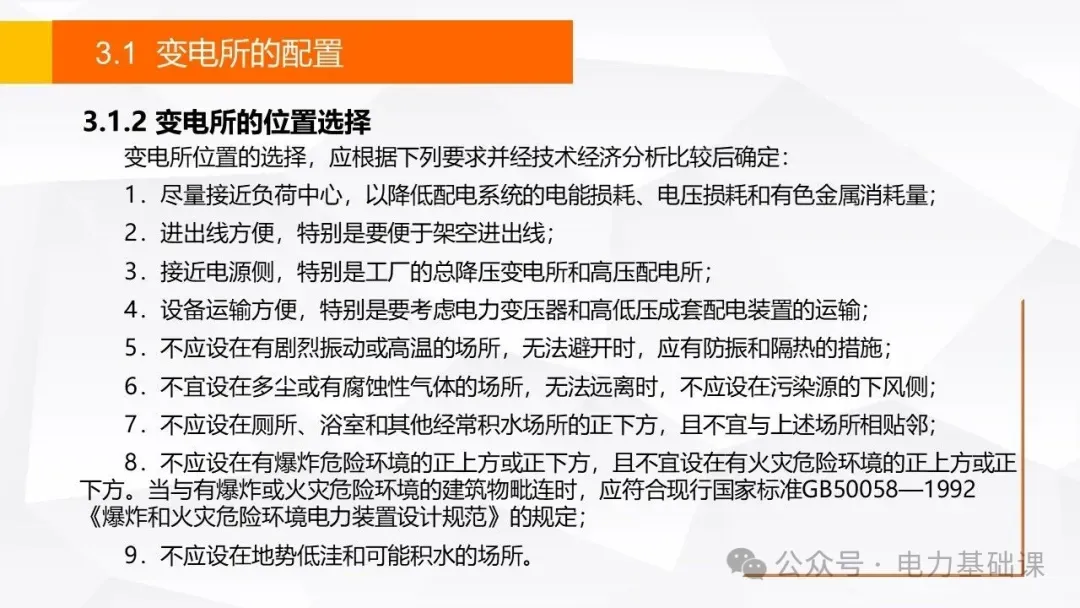

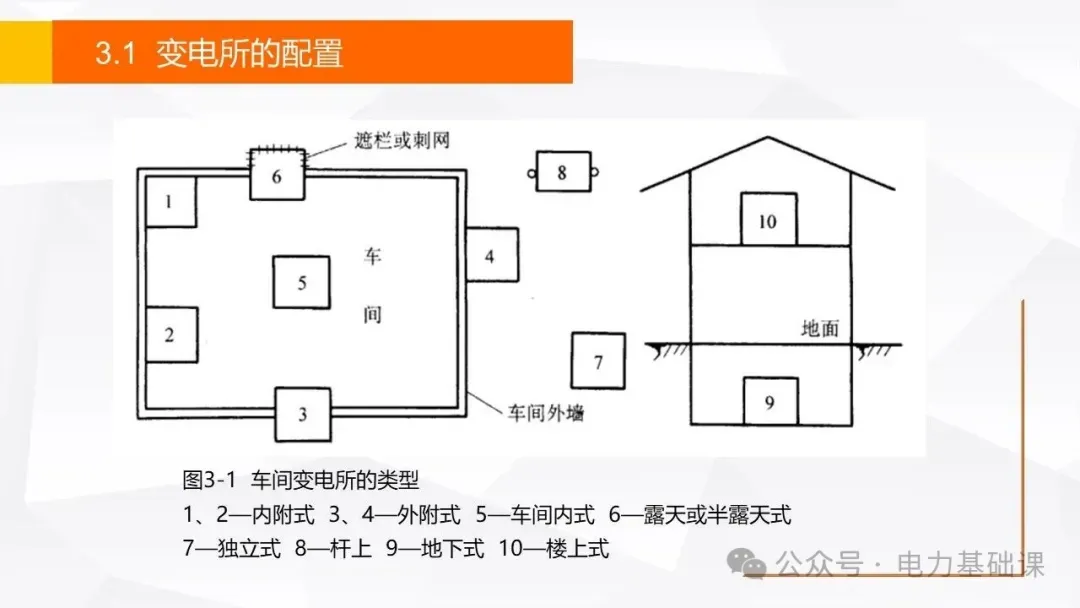

变电所位置的选择，应根据下列要求并经技术经济分析比较后确定：
1．尽量接近负荷中心，以降低配电系统的电能损耗、电压损耗和有色金属消耗量；
2．进出线方便，特别是要便于架空进出线；
3．接近电源侧，特别是工厂的总降压变电所和高压配电所；
4．设备运输方便，特别是要考虑电力变压器和高低压成套配电装置的运输；
5．不应设在有剧烈振动或高温的场所，无法避开时，应有防振和隔热的措施；
6．不宜设在多尘或有腐蚀性气体的场所，无法远离时，不应设在污染源的下风侧；
7．不应设在厕所、浴室和其他经常积水场所的正下方，且不宜与上述场所相贴邻；
8．不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方。当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准GB50058—1992《爆炸和火灾危险环境电力装置设计规范》的规定；
9．不应设在地势低洼和可能积水的场所。

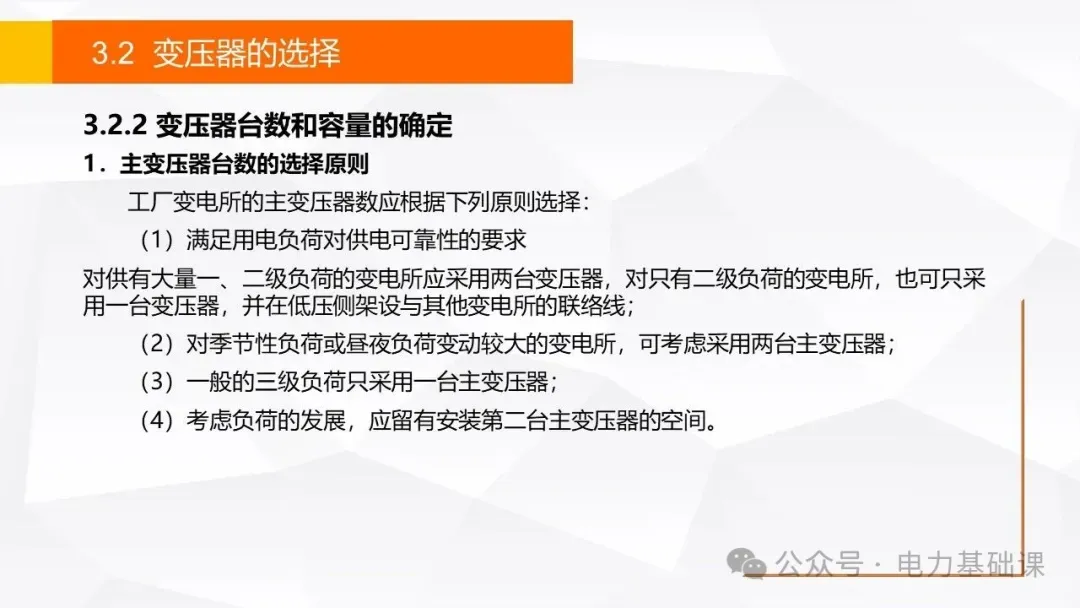

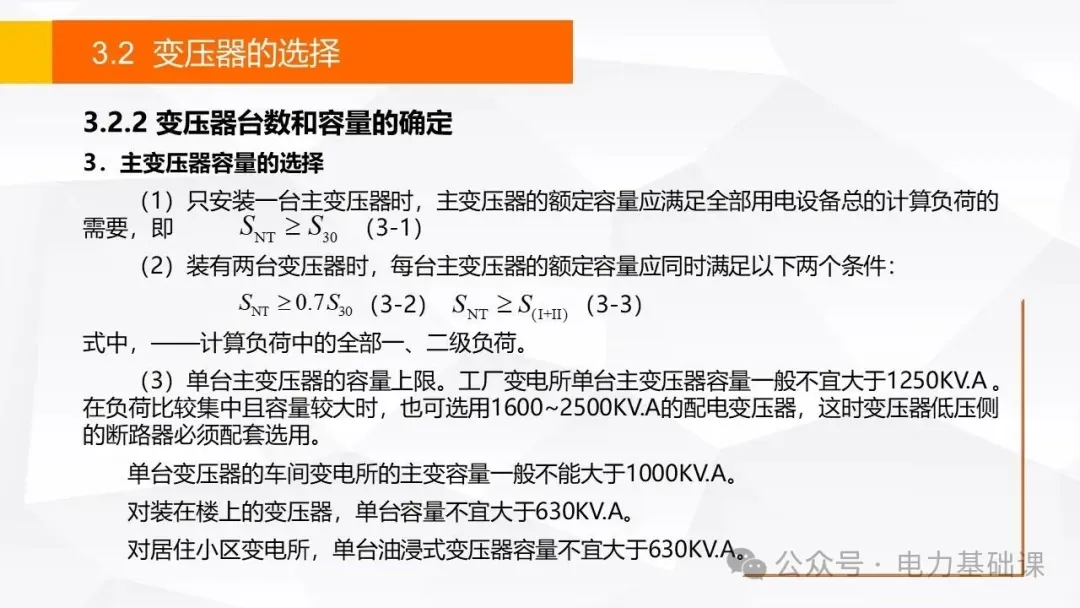

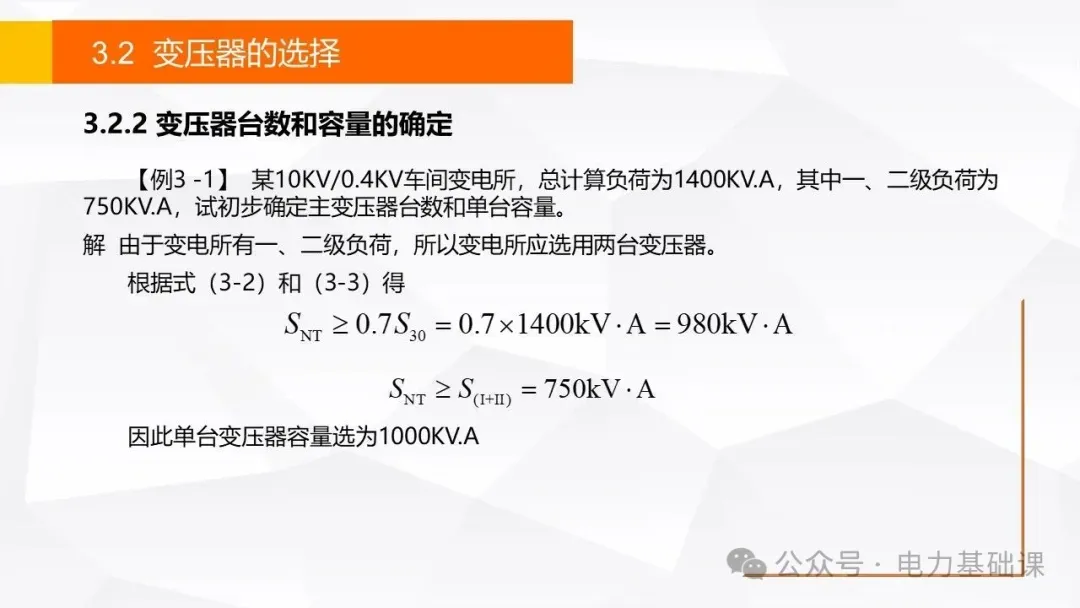

1．主变压器台数的选择原则
工厂变电所的主变压器数应根据下列原则选择：
（1）满足用电负荷对供电可靠性的要求
对供有大量一、二级负荷的变电所应采用两台变压器，对只有二级负荷的变电所，也可只采用一台变压器，并在低压侧架设与其他变电所的联络线；
（2）对季节性负荷或昼夜负荷变动较大的变电所，可考虑采用两台主变压器；
（3）一般的三级负荷只采用一台主变压器；
（4）考虑负荷的发展，应留有安装第二台主变压器的空间。

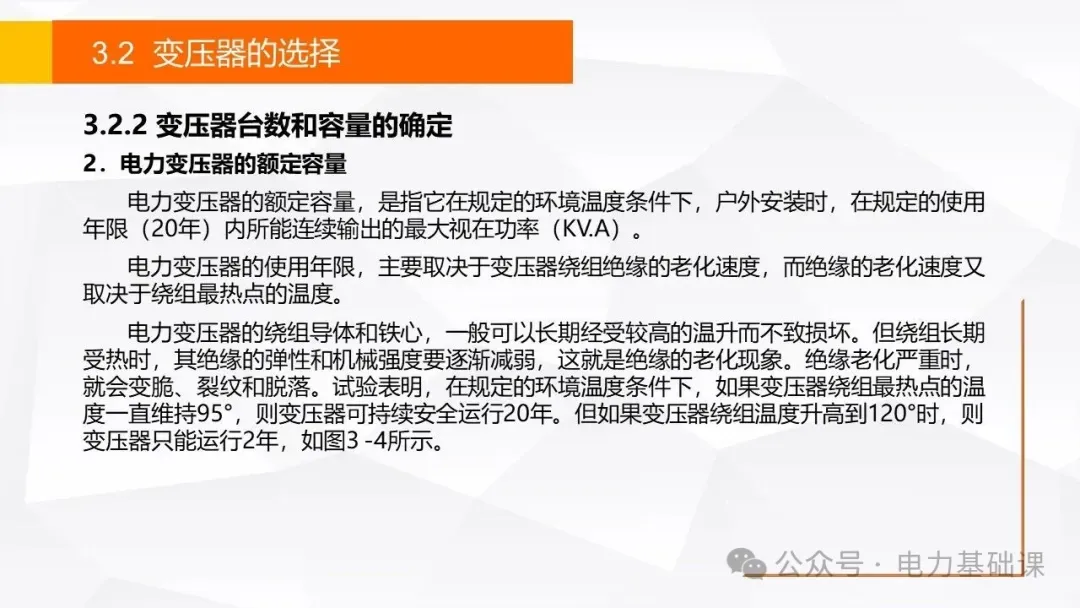

2．电力变压器的额定容量
电力变压器的额定容量，是指它在规定的环境温度条件下，户外安装时，在规定的使用年限（20年）内所能连续输出的最大视在功率（KV.A）。
电力变压器的使用年限，主要取决于变压器绕组绝缘的老化速度，而绝缘的老化速度又取决于绕组最热点的温度。

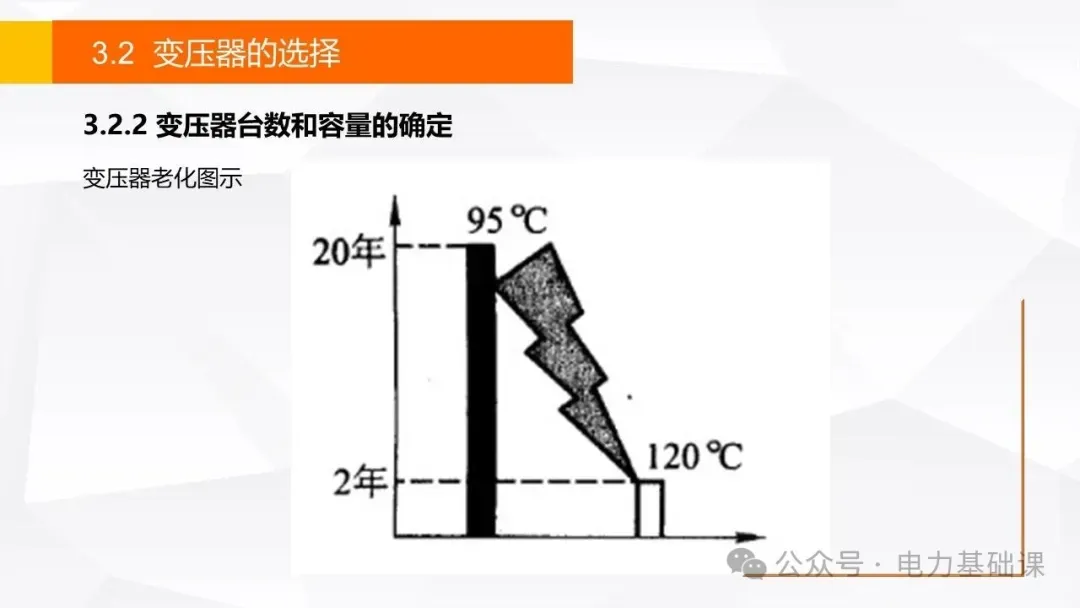

电力变压器的绕组导体和铁心，一般可以长期经受较高的温升而不致损坏。但绕组长期受热时，其绝缘的弹性和机械强度要逐渐减弱，这就是绝缘的老化现象。绝缘老化严重时，就会变脆、裂纹和脱落。试验表明，在规定的环境温度条件下，如果变压器绕组最热点的温度一直维持95°，则变压器可持续安全运行20年。但如果变压器绕组温度升高到120°时，则变压器只能运行2年，如图3 -4所示。

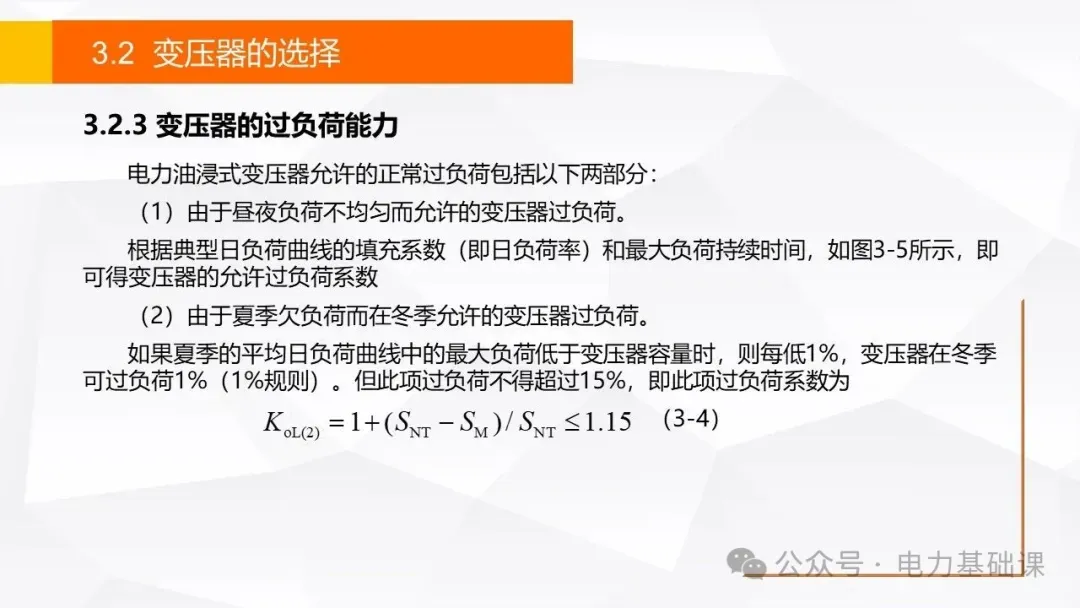

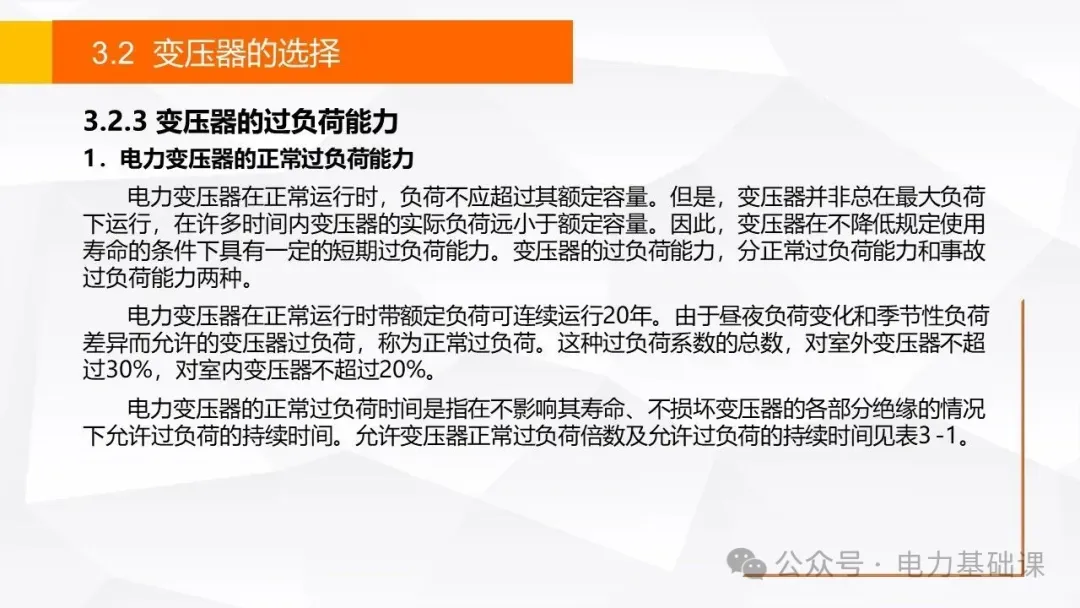

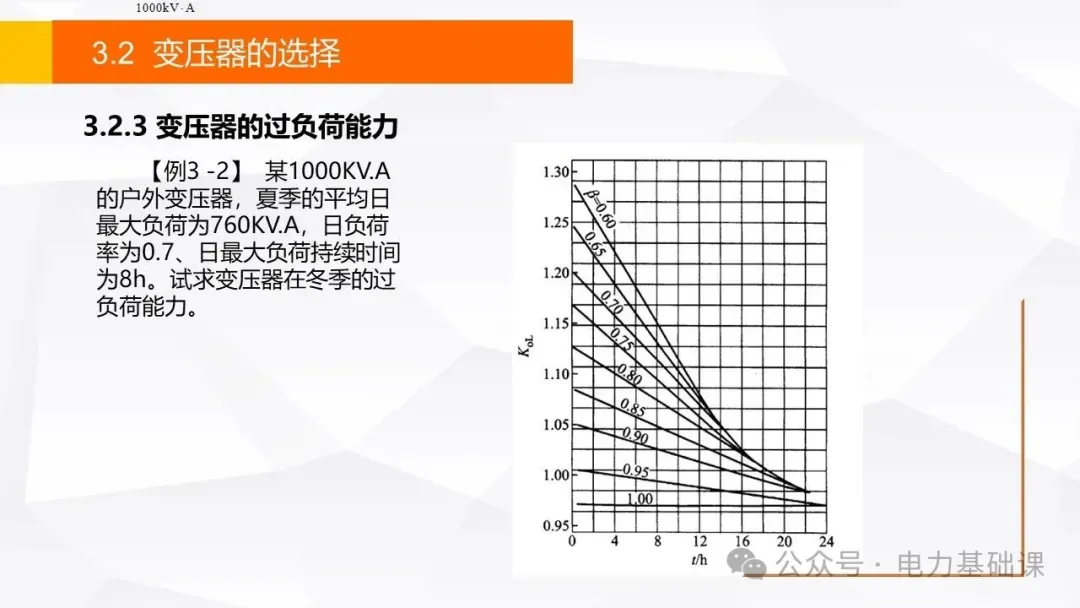

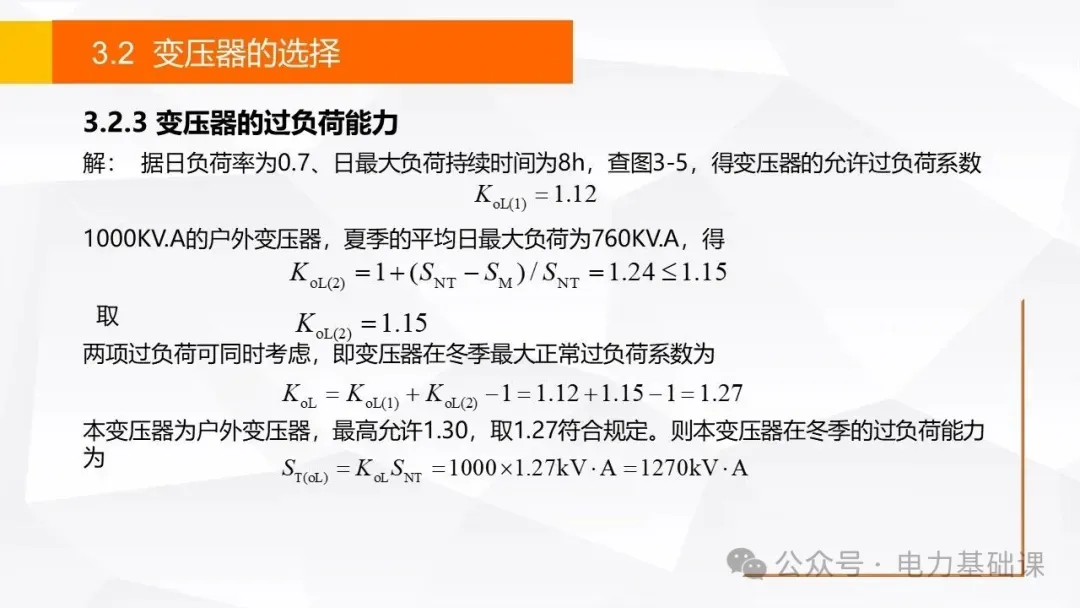

1．电力变压器的正常过负荷能力

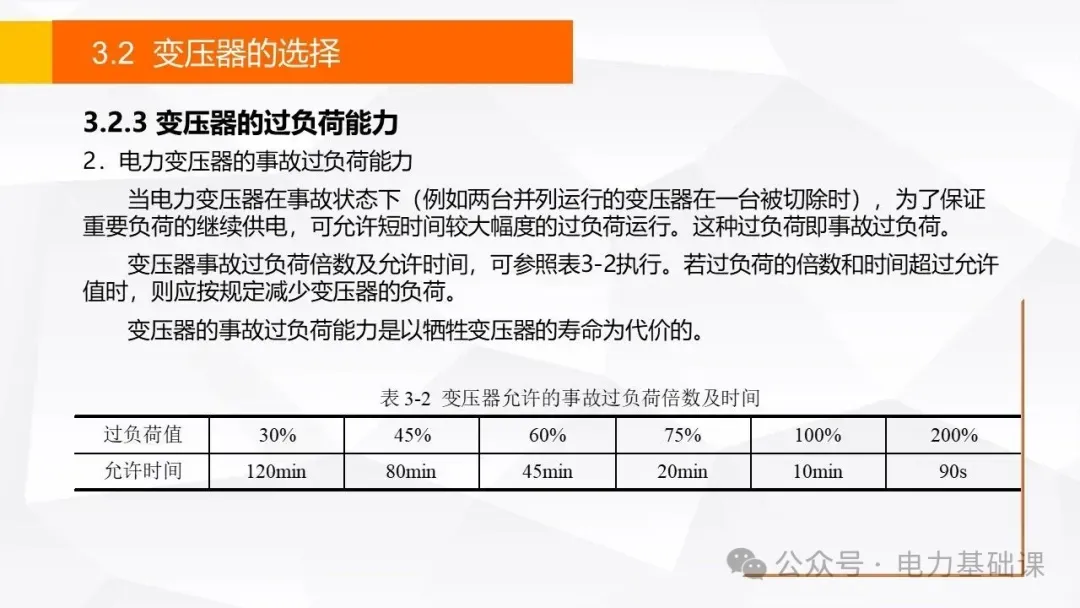

电力变压器在正常运行时，负荷不应超过其额定容量。但是，变压器并非总在最大负荷下运行，在许多时间内变压器的实际负荷远小于额定容量。因此，变压器在不降低规定使用寿命的条件下具有一定的短期过负荷能力。变压器的过负荷能力，分正常过负荷能力和事故过负荷能力两种。

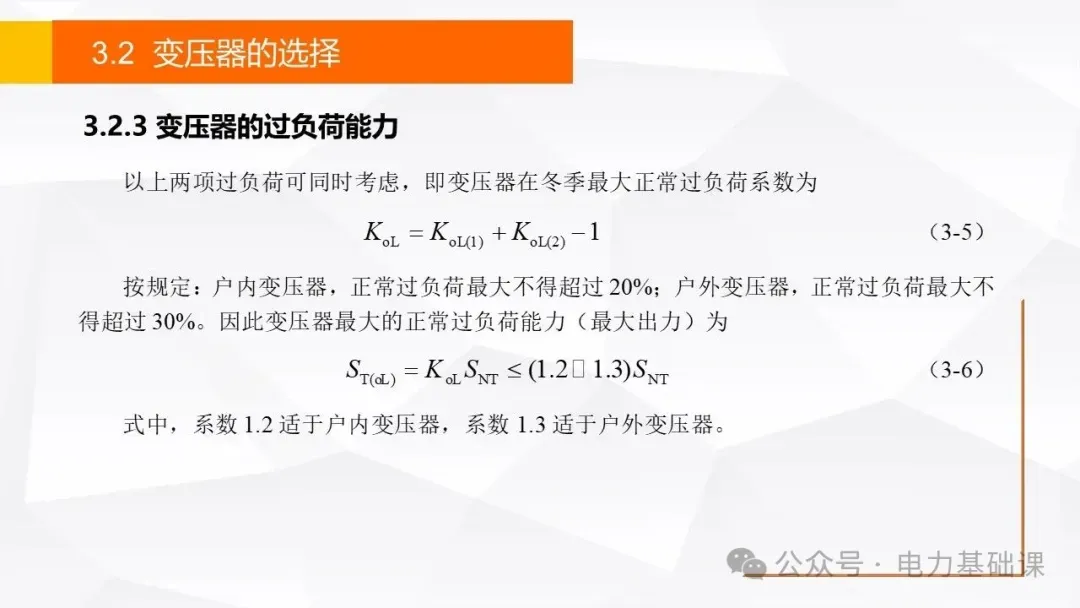

电力变压器在正常运行时带额定负荷可连续运行20年。由于昼夜负荷变化和季节性负荷差异而允许的变压器过负荷，称为正常过负荷。这种过负荷系数的总数，对室外变压器不超过30%，对室内变压器不超过20%。

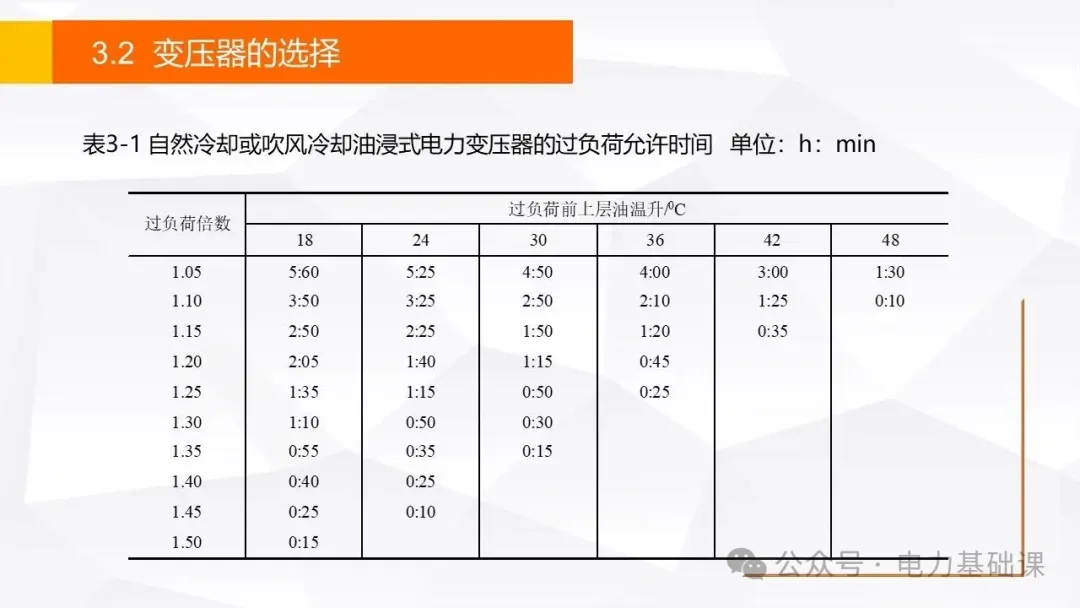

电力变压器的正常过负荷时间是指在不影响其寿命、不损坏变压器的各部分绝缘的情况下允许过负荷的持续时间。允许变压器正常过负荷倍数及允许过负荷的持续时间见表3 -1。

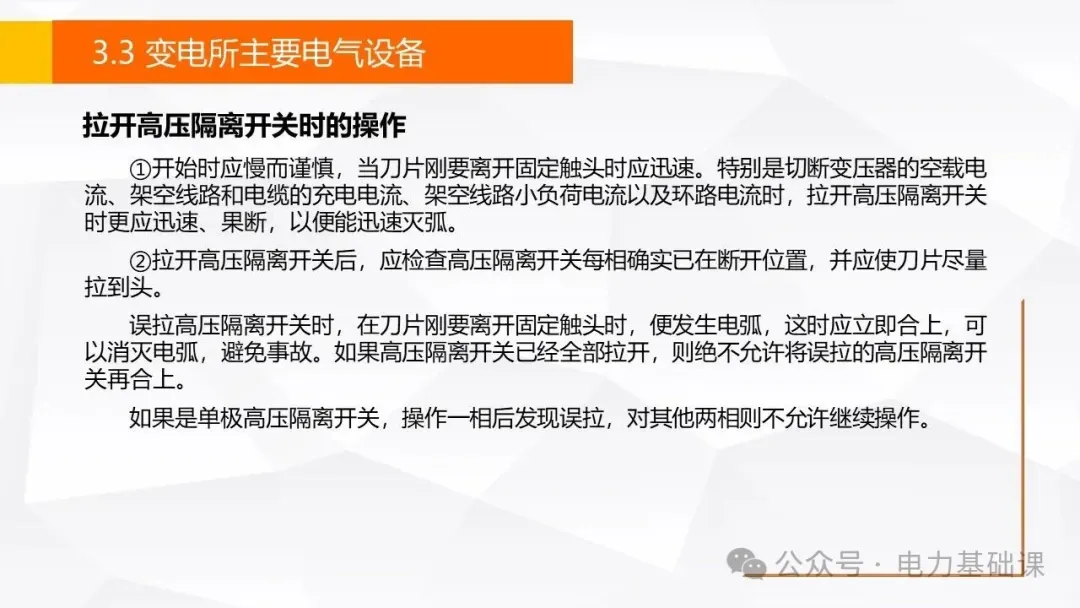

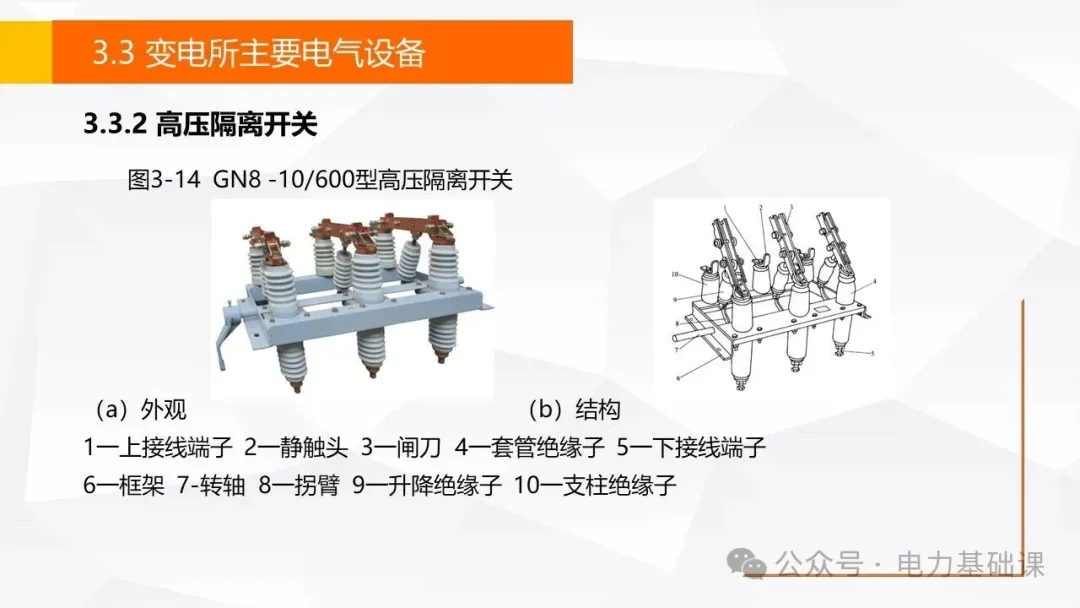

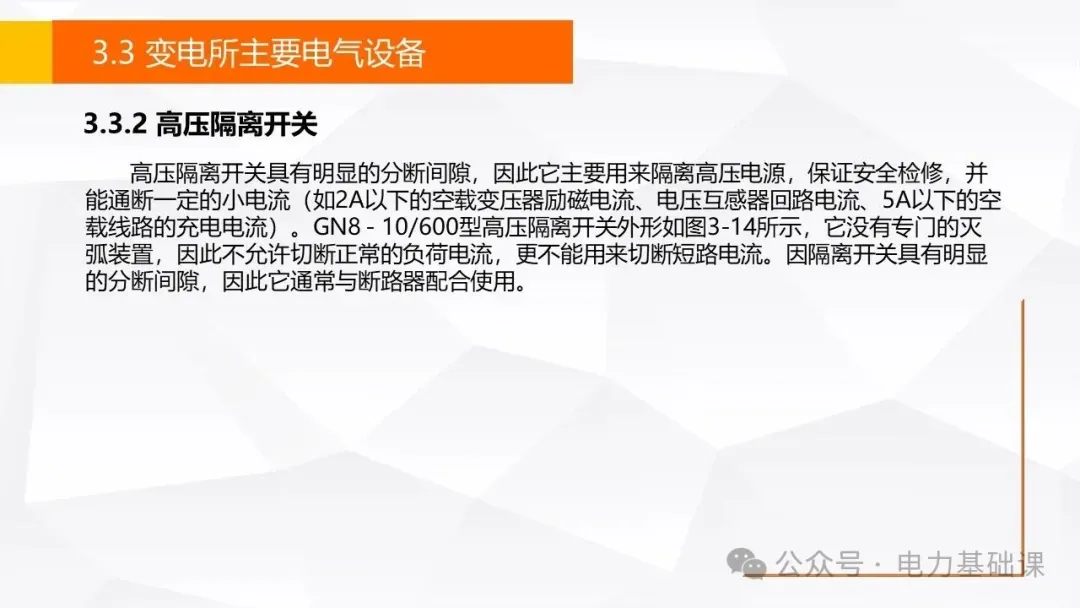

拉开高压隔离开关时的操作
①开始时应慢而谨慎，当刀片刚要离开固定触头时应迅速。特别是切断变压器的空载电流、架空线路和电缆的充电电流、架空线路小负荷电流以及环路电流时，拉开高压隔离开关时更应迅速、果断，以便能迅速灭弧。
②拉开高压隔离开关后，应检查高压隔离开关每相确实已在断开位置，并应使刀片尽量拉到头。
误拉高压隔离开关时，在刀片刚要离开固定触头时，便发生电弧，这时应立即合上，可以消灭电弧，避免事故。如果高压隔离开关已经全部拉开，则绝不允许将误拉的高压隔离开关再合上。
如果是单极高压隔离开关，操作一相后发现误拉，对其他两相则不允许继续操作。
