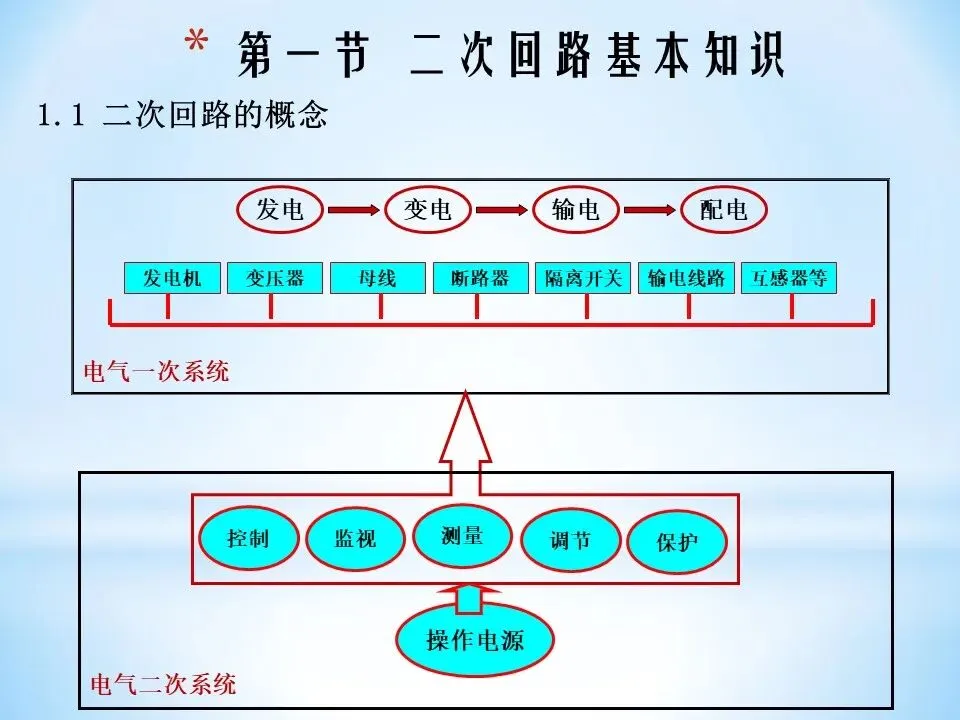

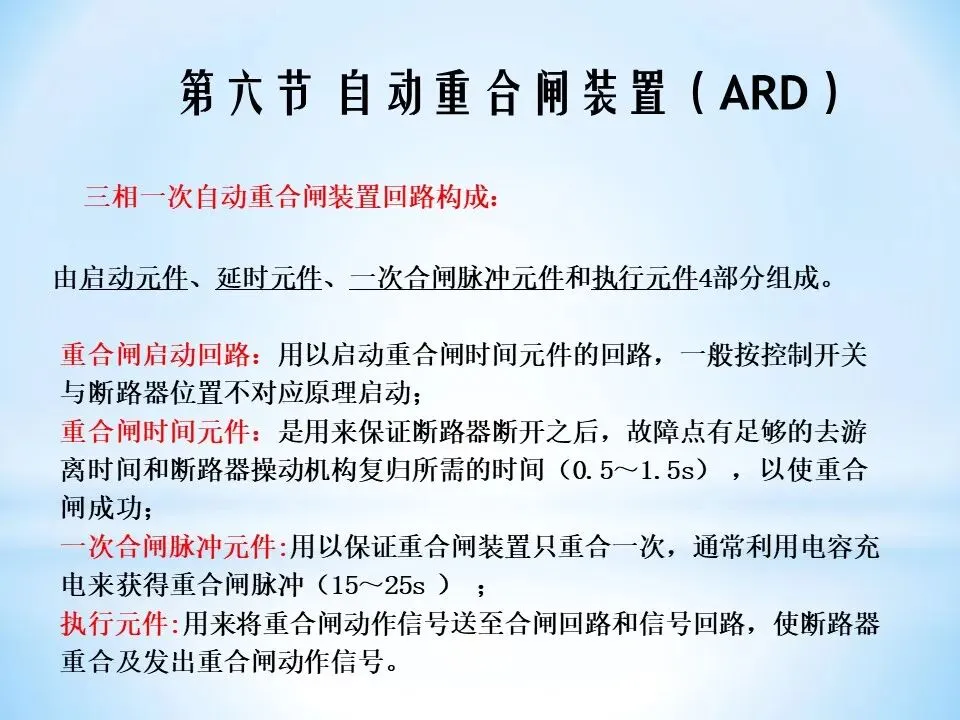

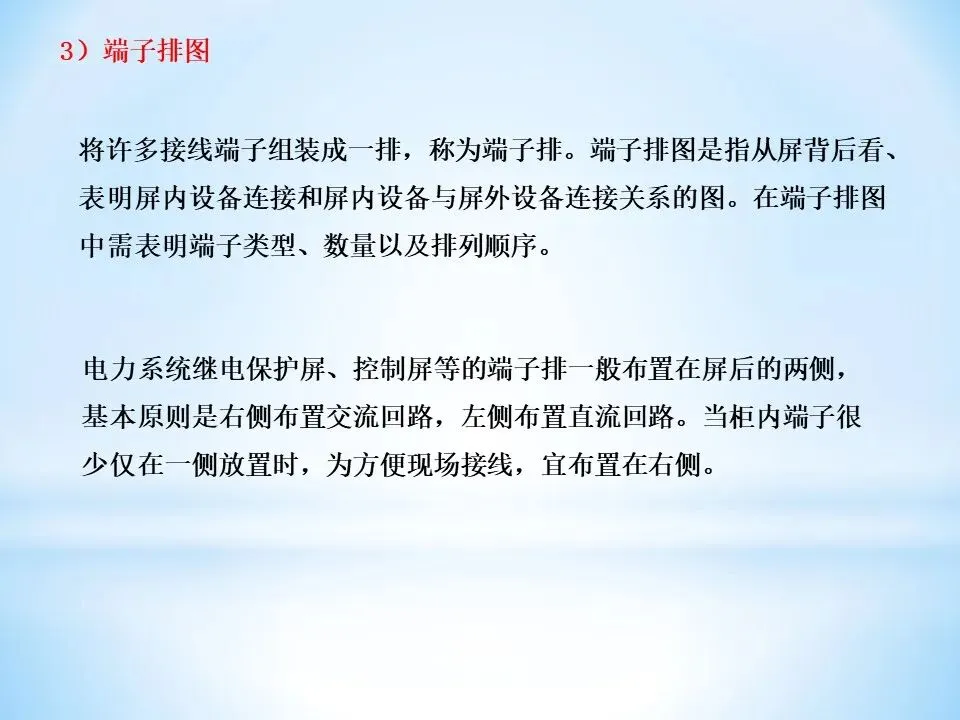

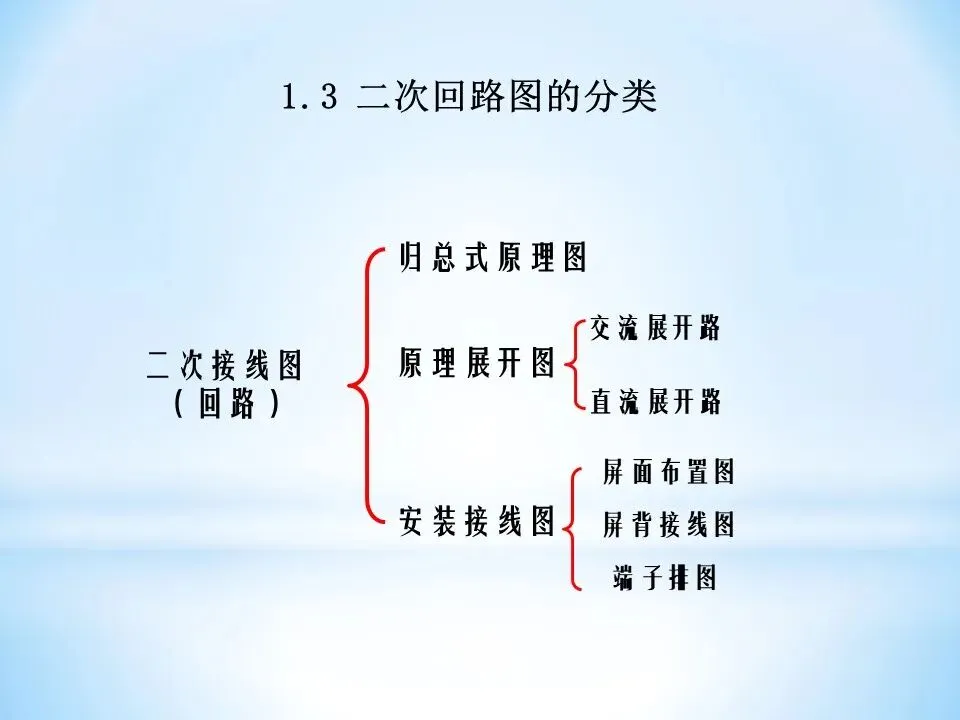

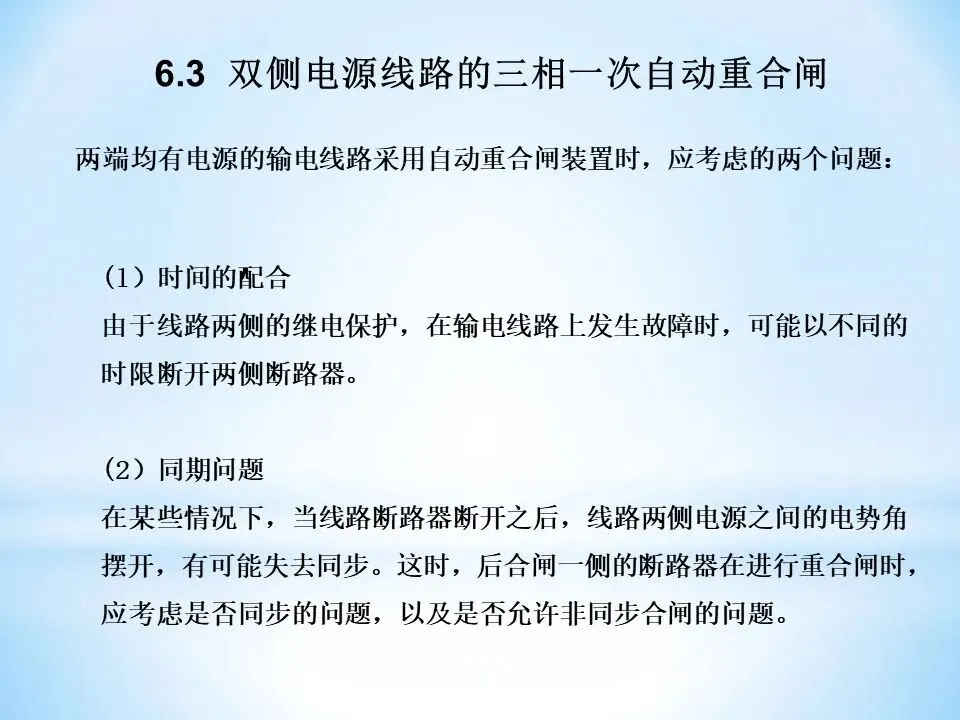

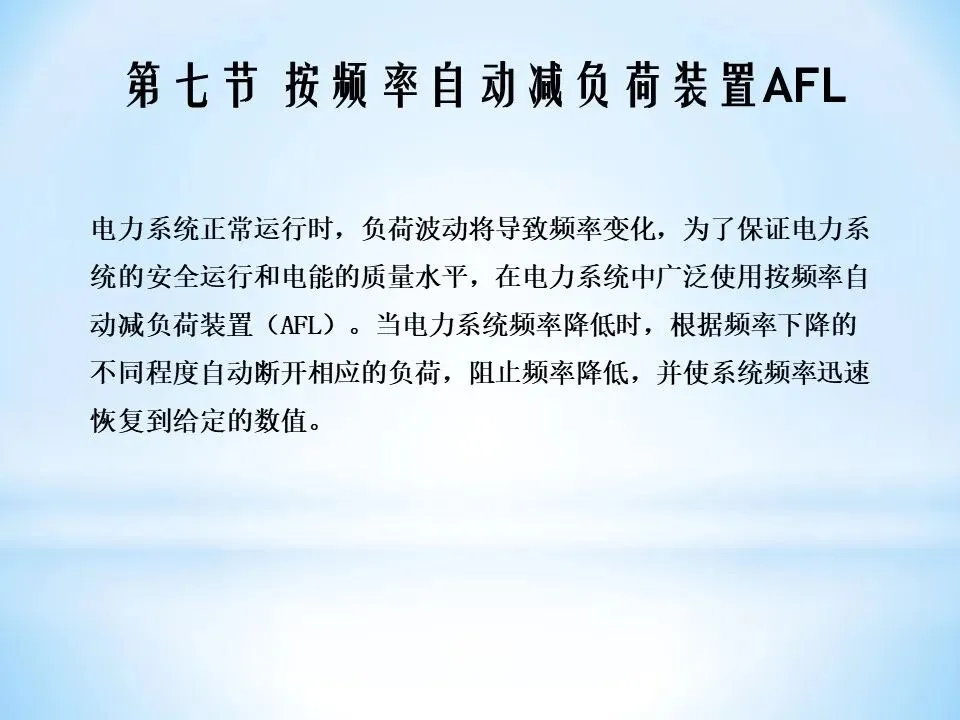

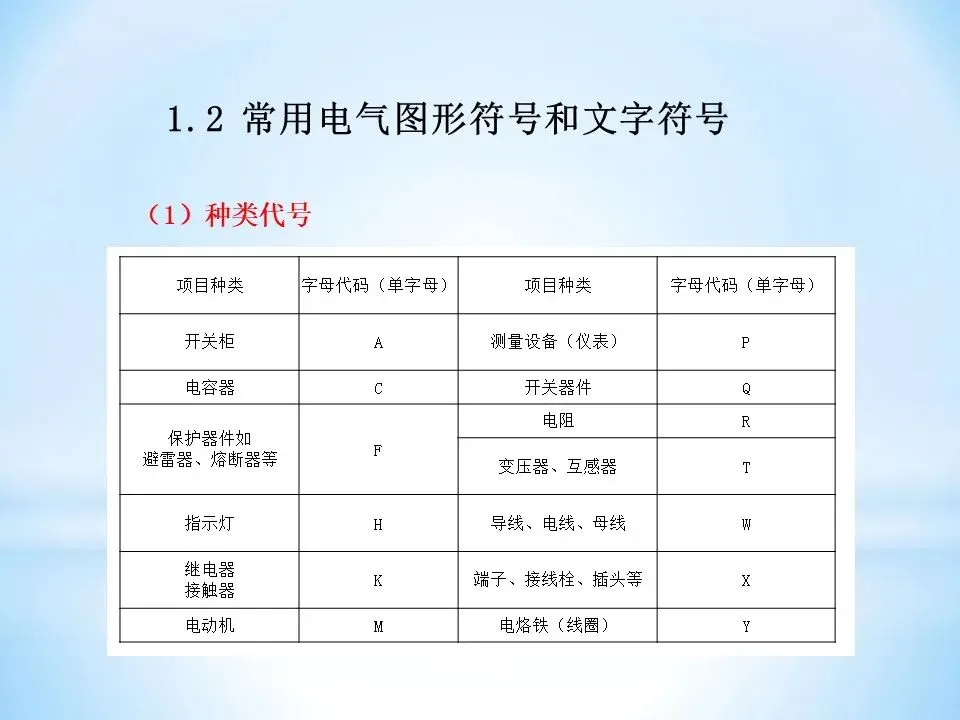

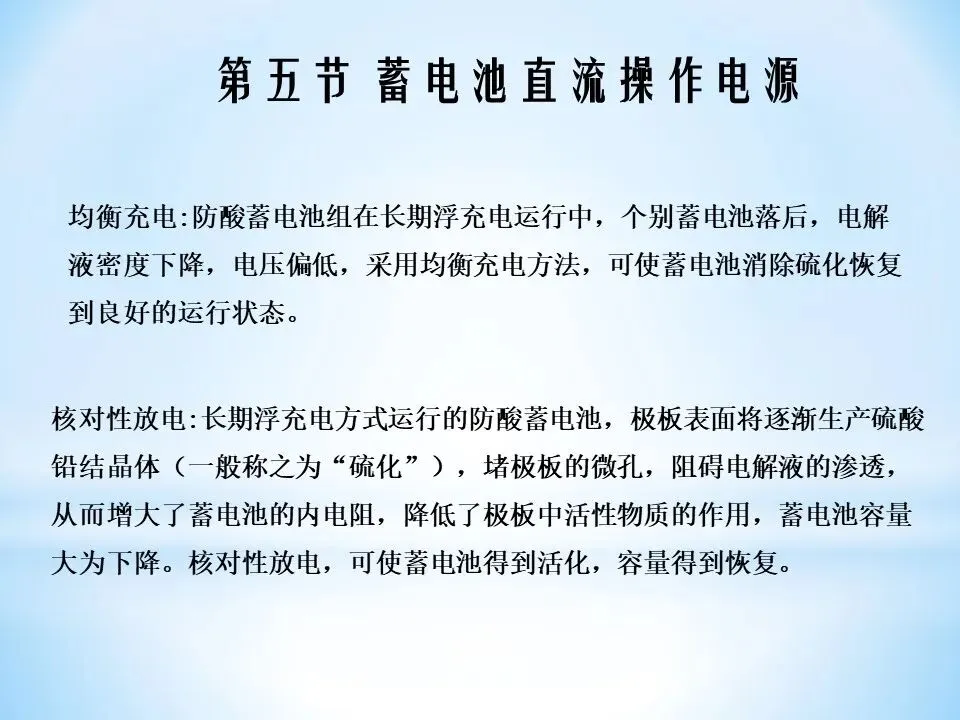

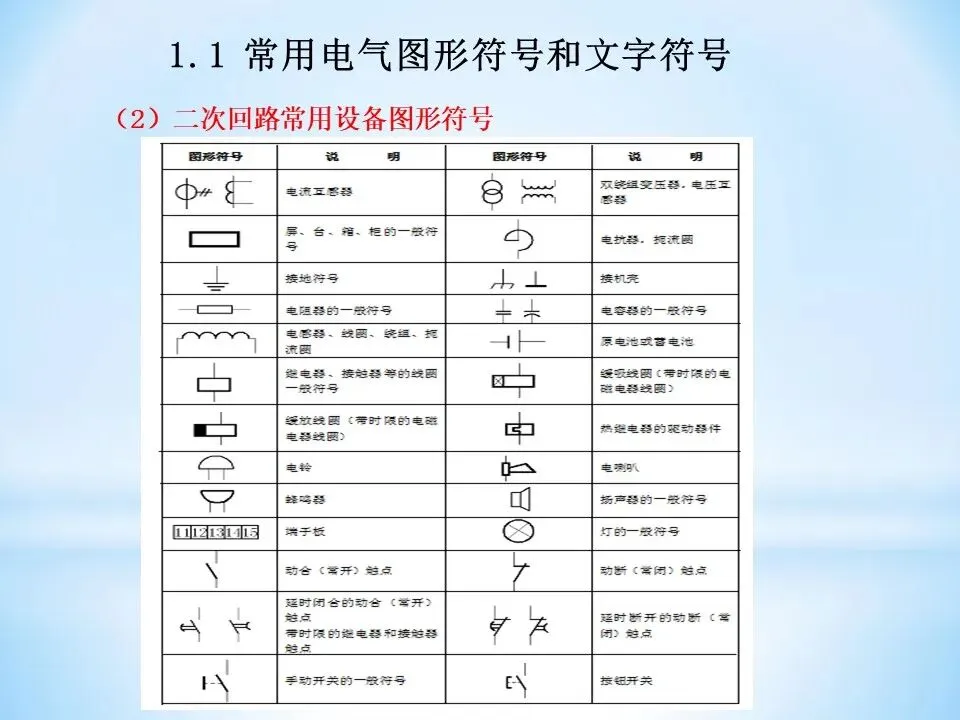

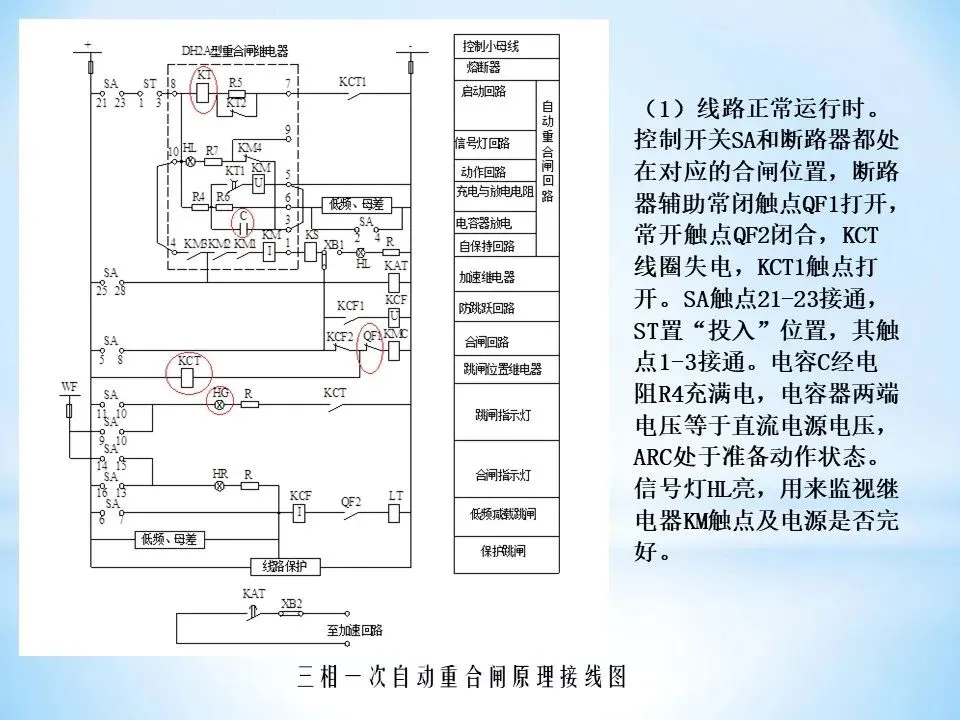

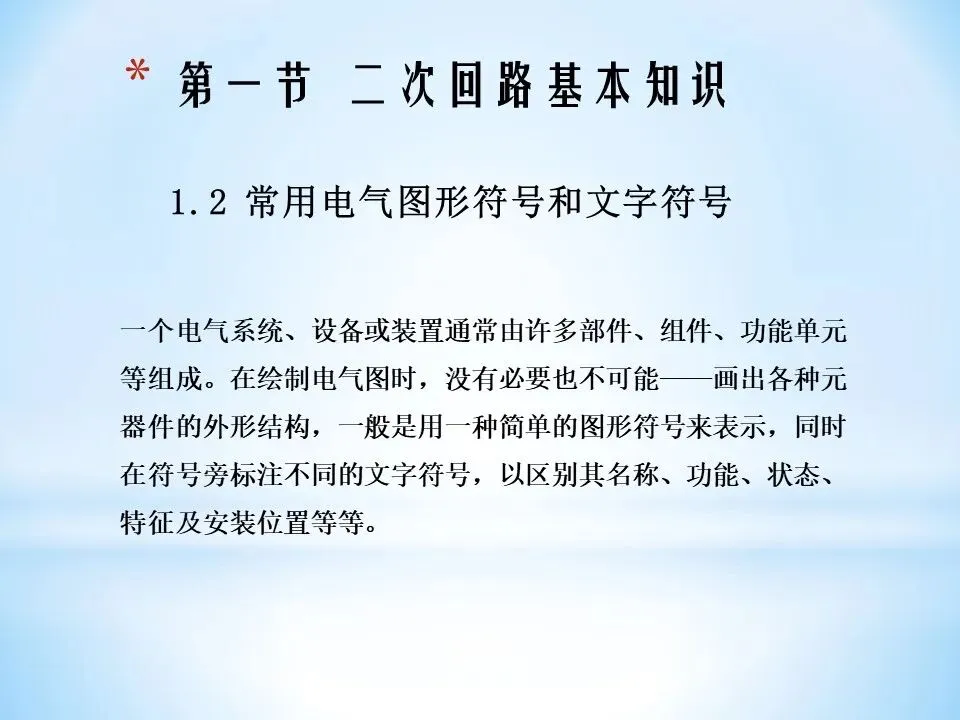

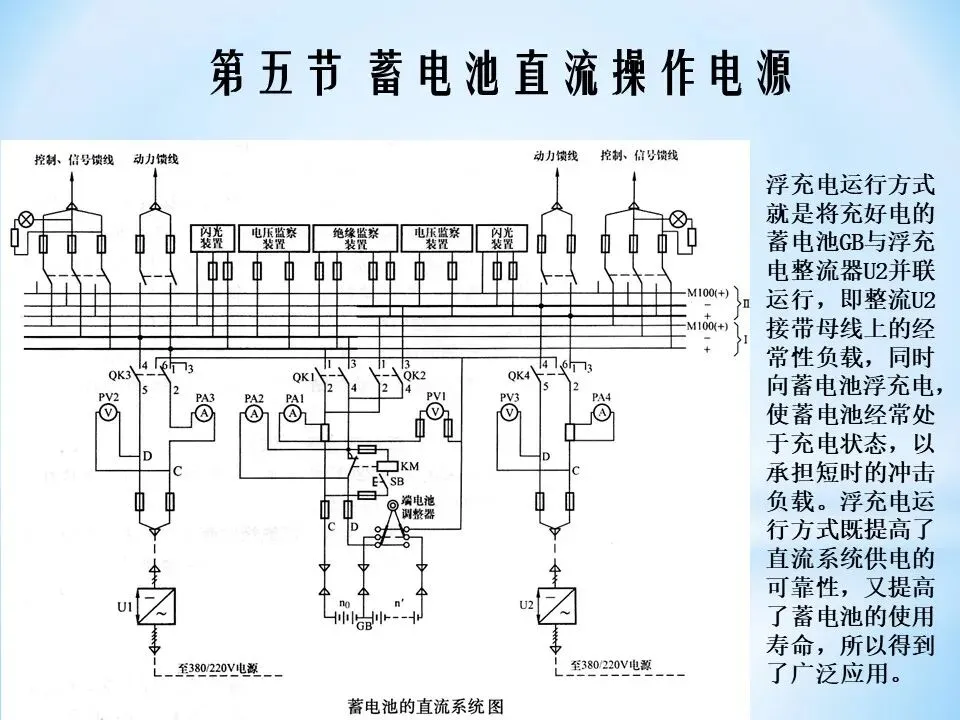

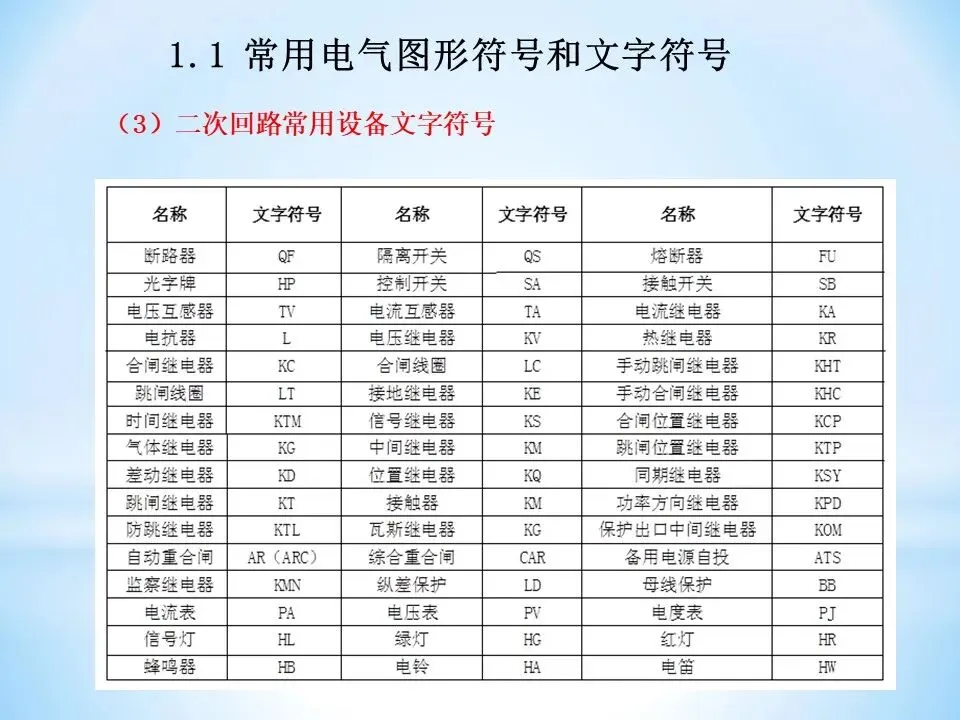

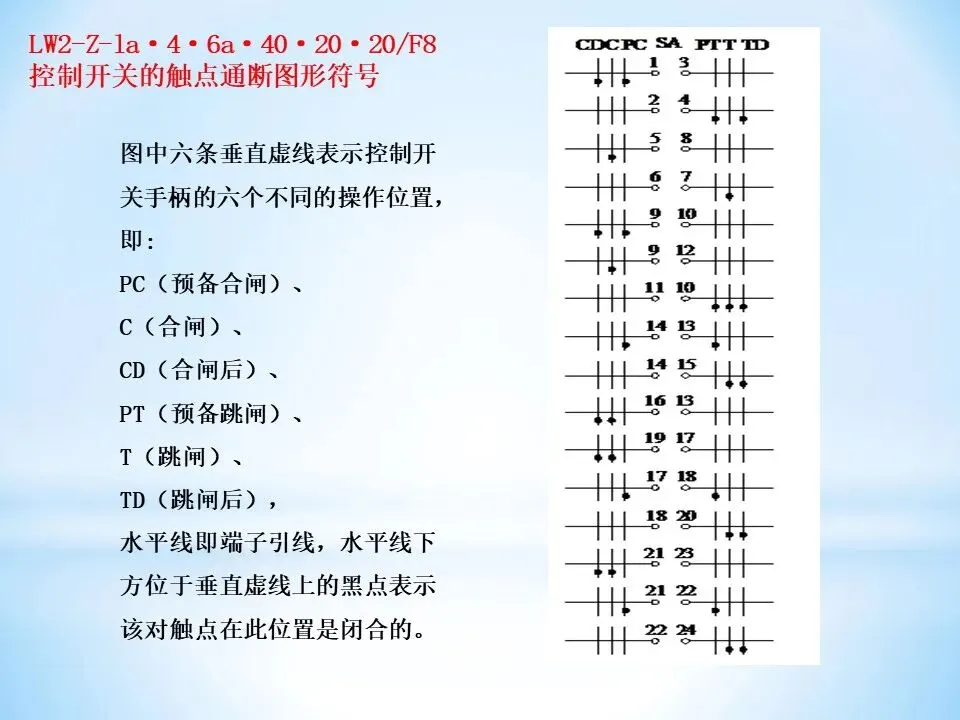

1.2 常用电气图形符号和文字符号

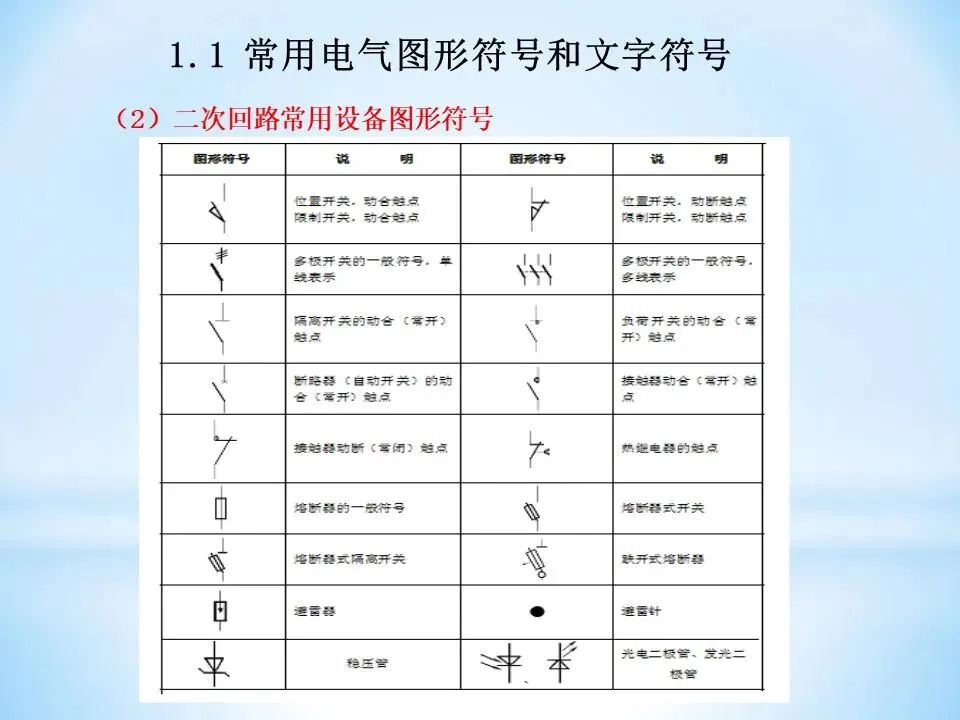

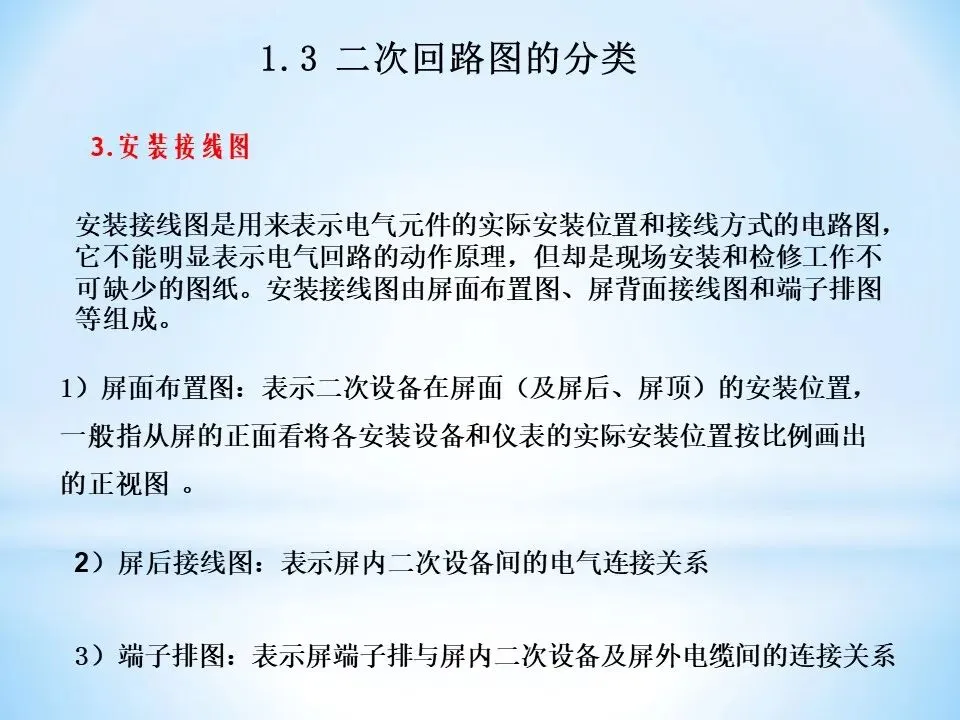

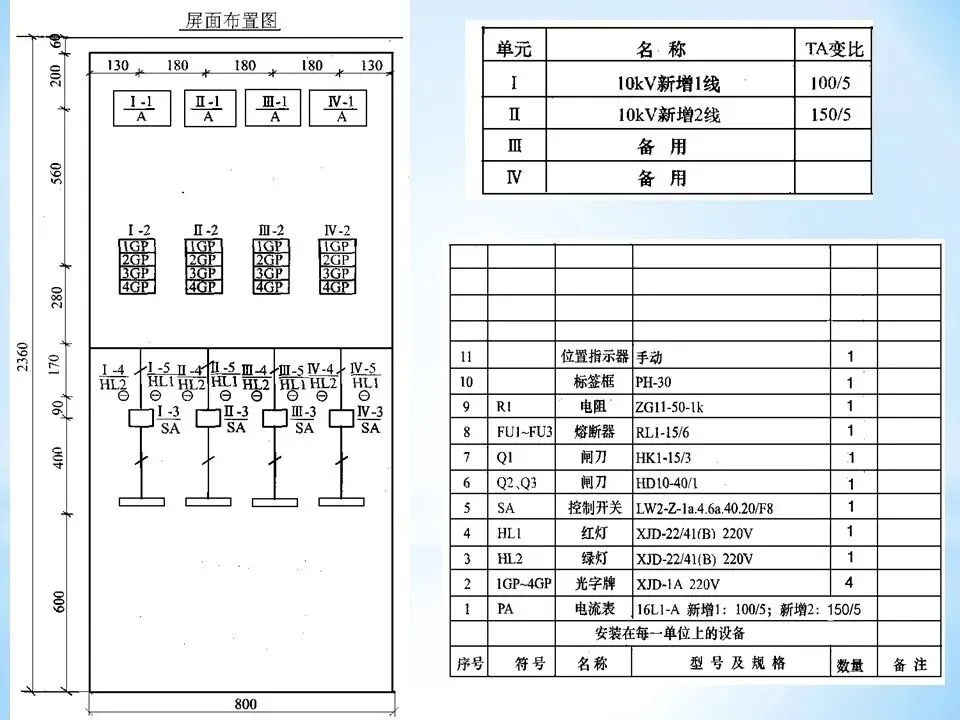

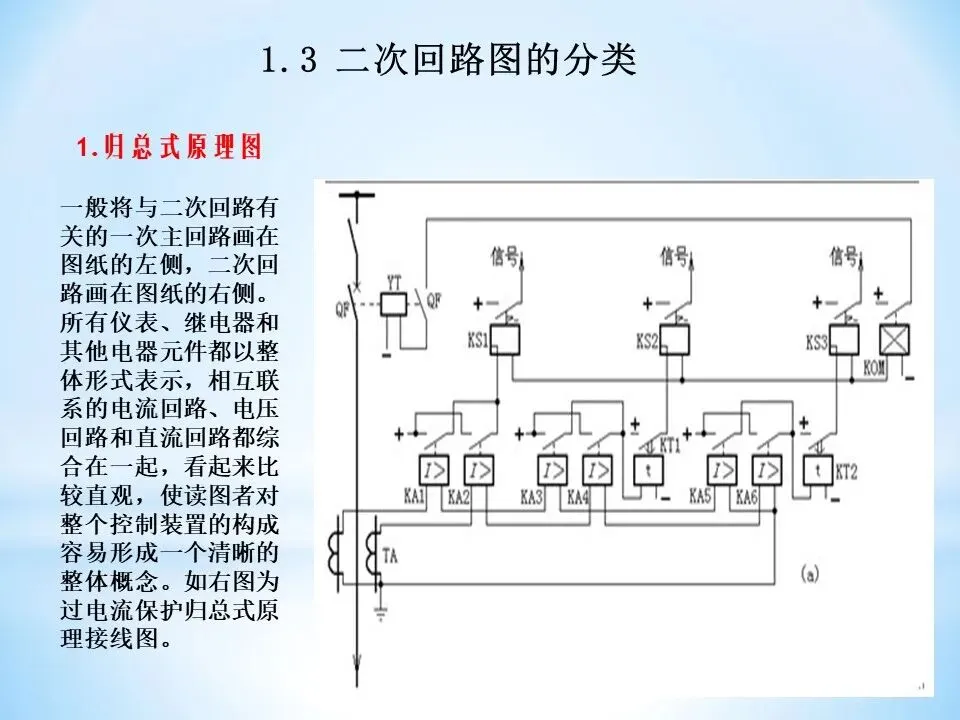

一个电气系统、设备或装置通常由许多部件、组件、功能单元等组成。在绘制电气图时，没有必要也不可能——画出各种元器件的外形结构，一般是用一种简单的图形符号来表示，同时在符号旁标注不同的文字符号，以区别其名称、功能、状态、特征及安装位置等等。

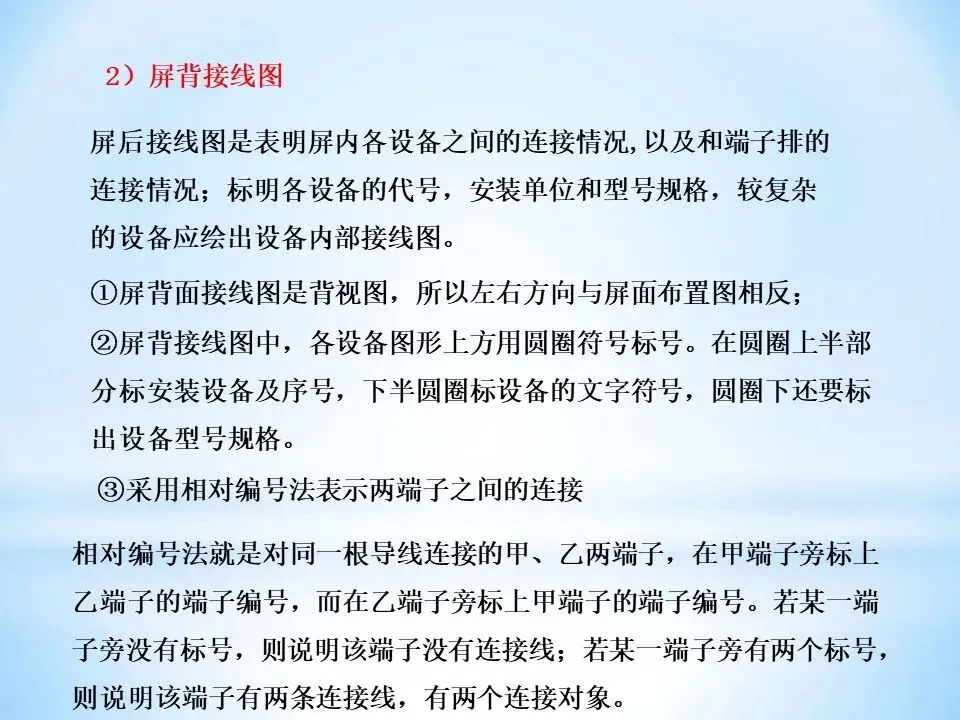

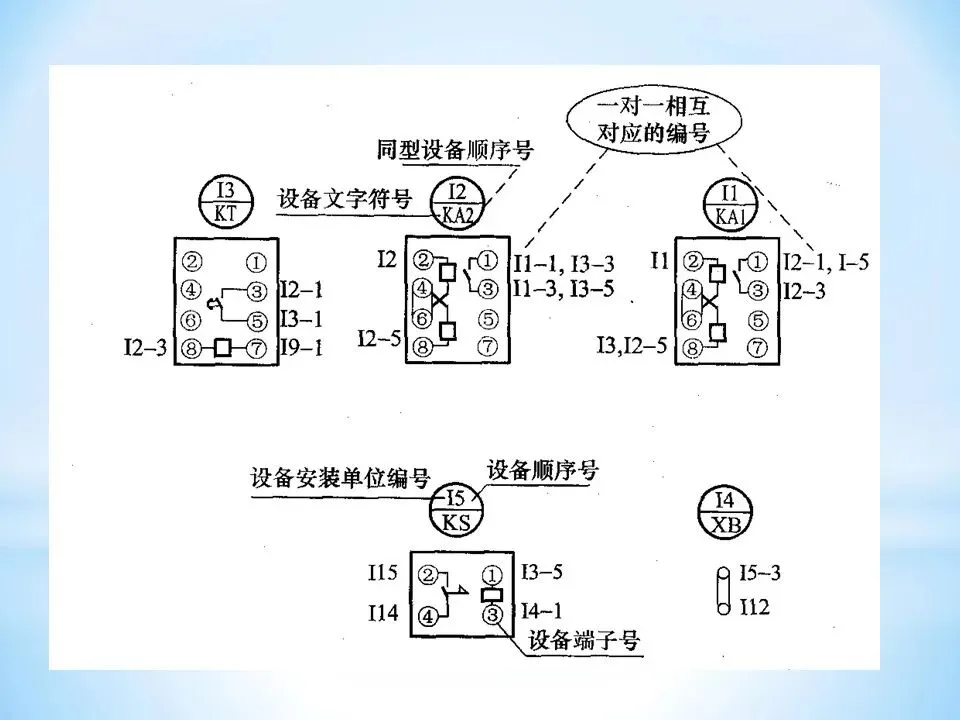

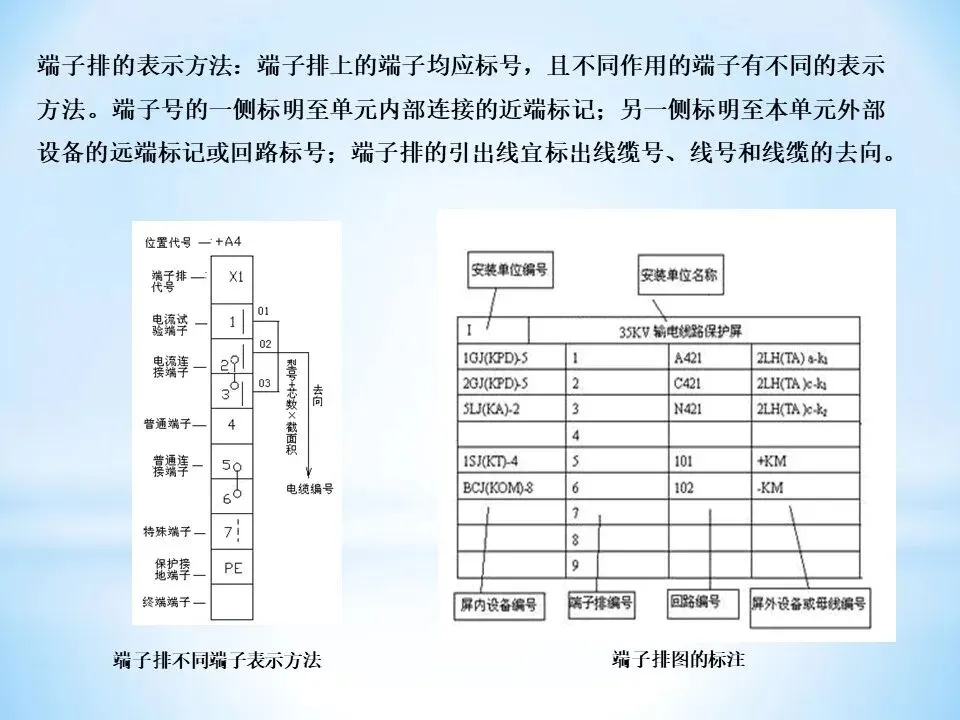

为了便于安装施工和运行维护检修方便，在电气二次回路图中需要对回路进行编号，称为回路编号或回路标号，也称为线号。
编号应该做到：
（1）可以根据编号表示回路的作用；
（2）可以根据编号表示回路的性质；
（3）可以根据编号进行正确的连线。

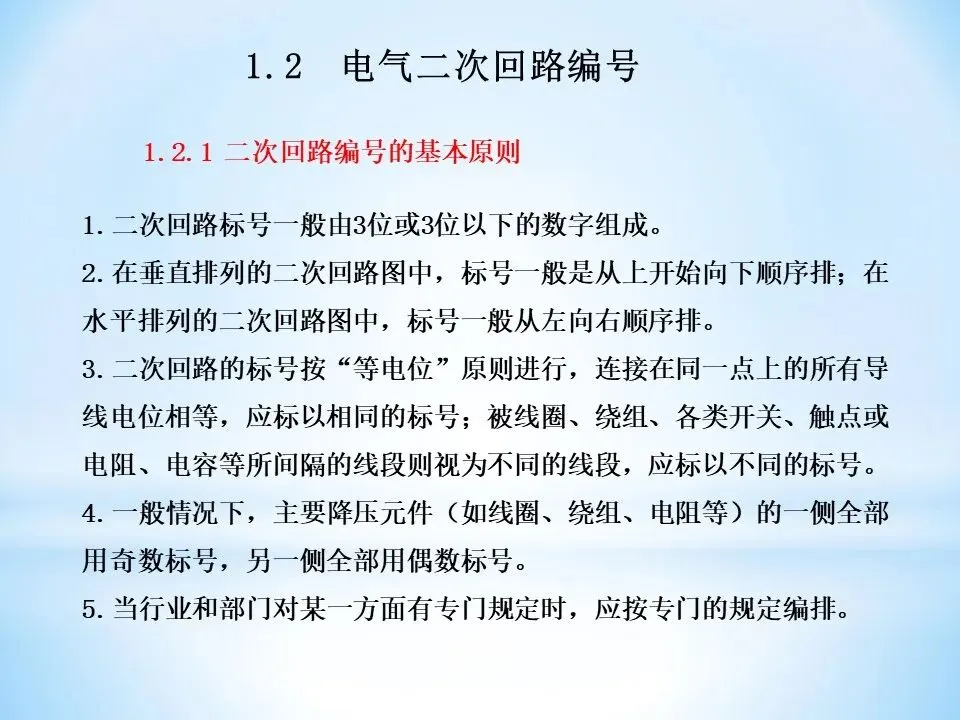

1.2.1 二次回路编号的基本原则
1.二次回路标号一般由3位或3位以下的数字组成。
2.在垂直排列的二次回路图中，标号一般是从上开始向下顺序排；在水平排列的二次回路图中，标号一般从左向右顺序排。
3.二次回路的标号按“等电位”原则进行，连接在同一点上的所有导线电位相等，应标以相同的标号；被线圈、绕组、各类开关、触点或电阻、电容等所间隔的线段则视为不同的线段，应标以不同的标号。
4.一般情况下，主要降压元件（如线圈、绕组、电阻等）的一侧全部用奇数标号，另一侧全部用偶数标号。
5.当行业和部门对某一方面有专门规定时，应按专门的规定编排。

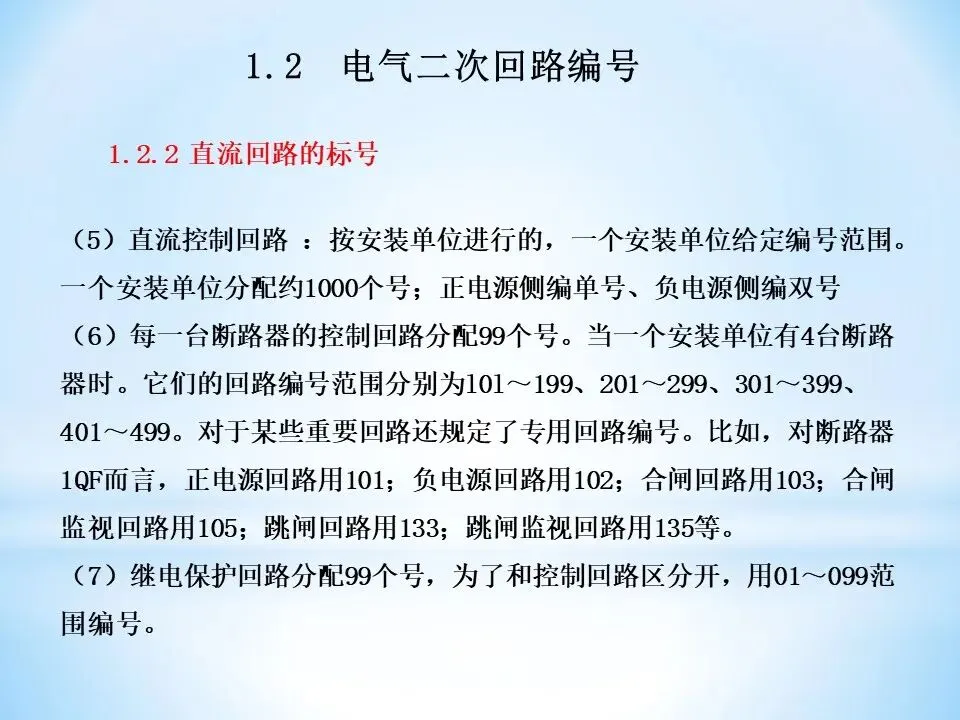

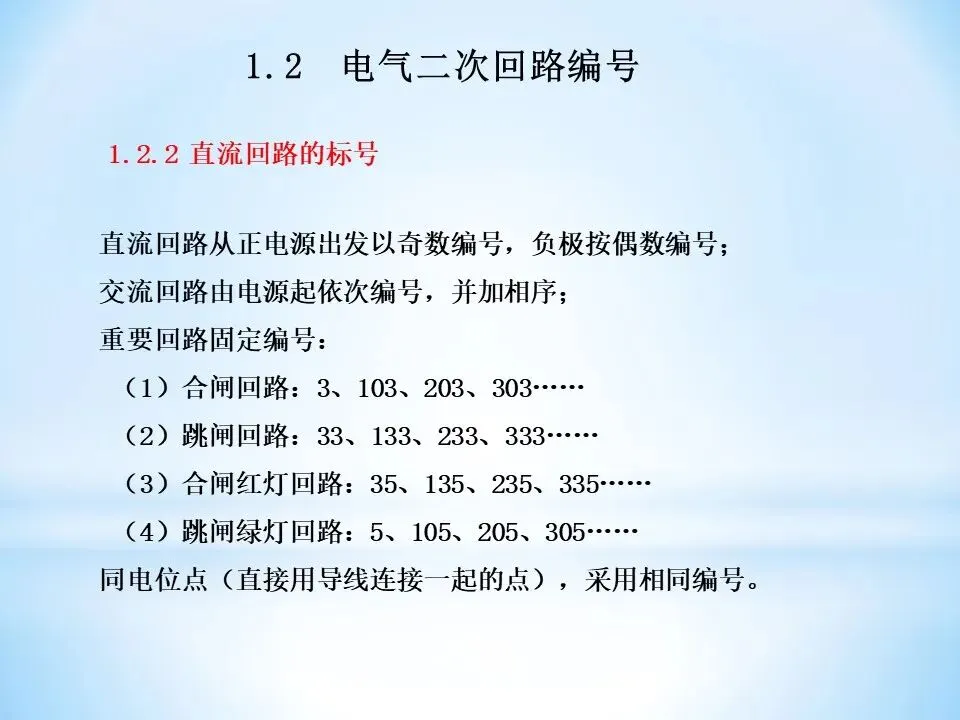

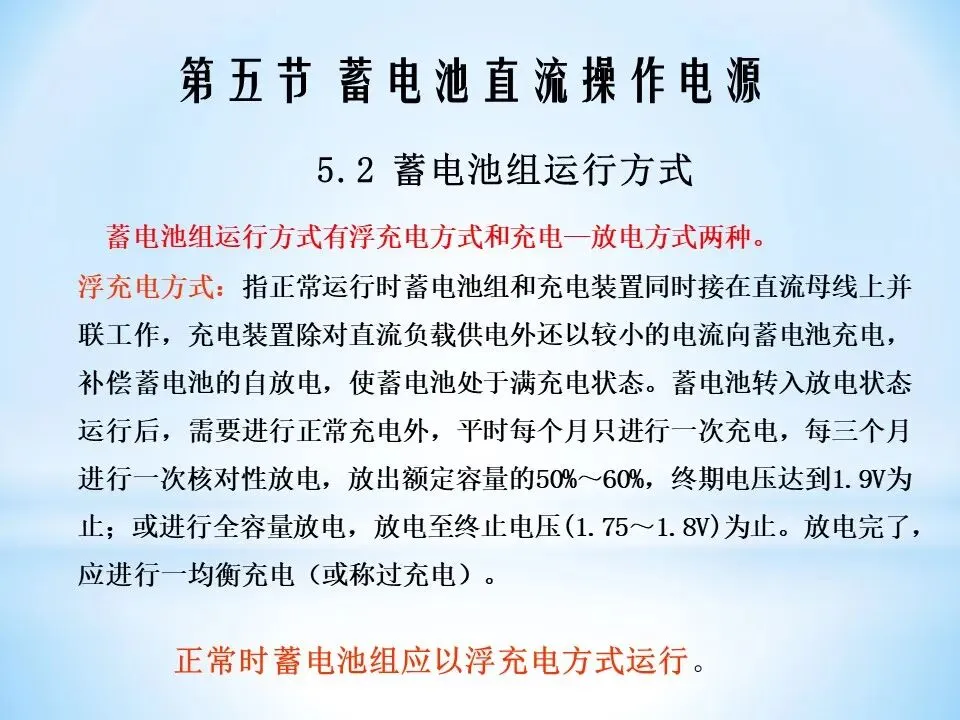

1.2.2 直流回路的标号

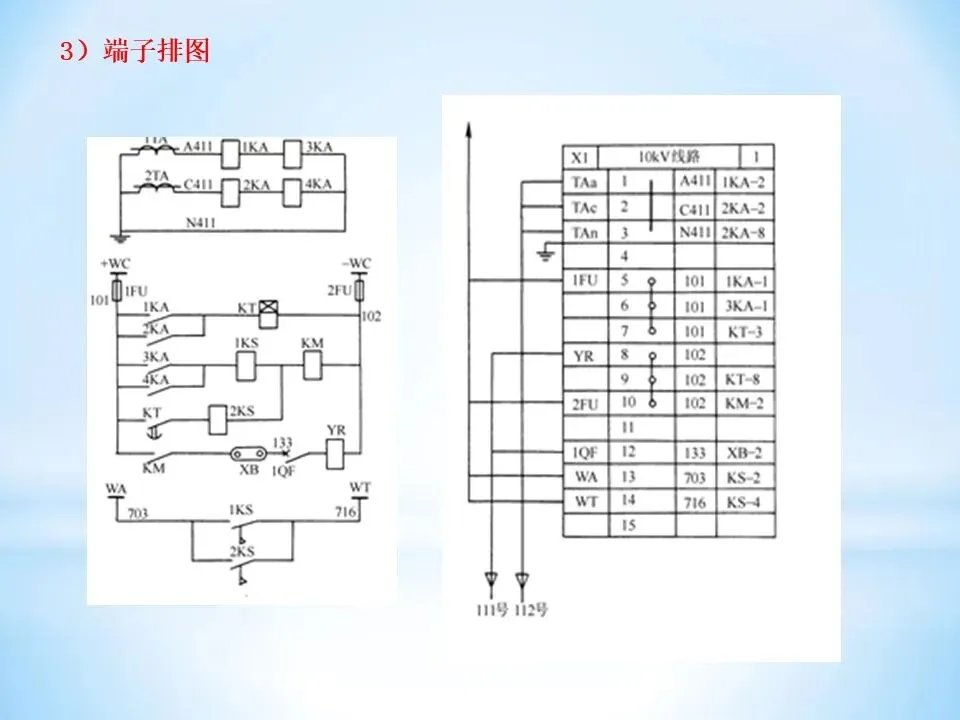

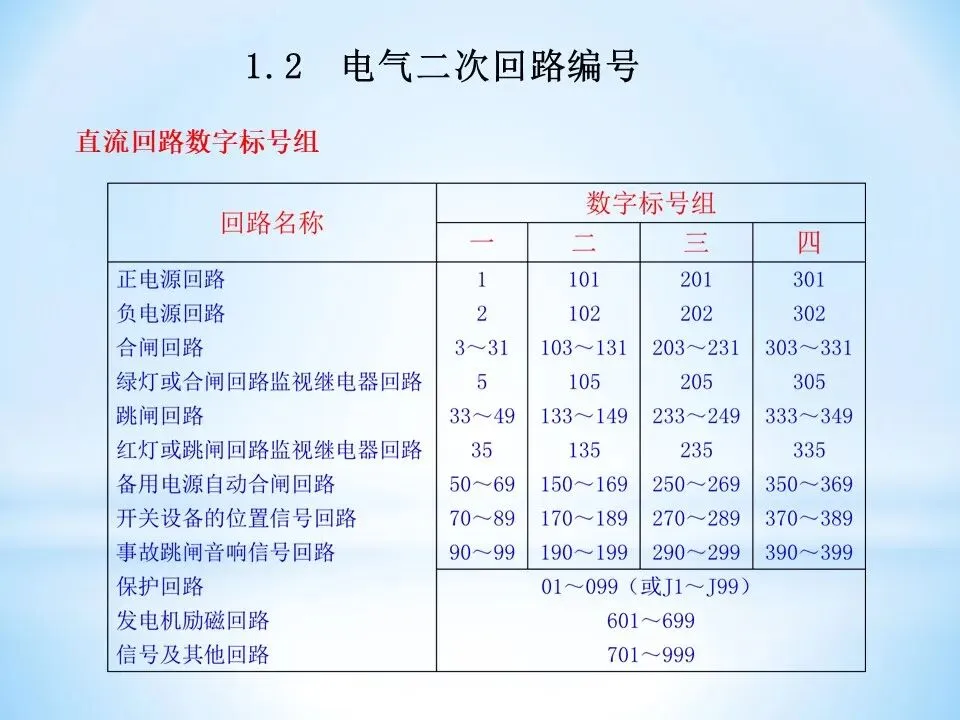

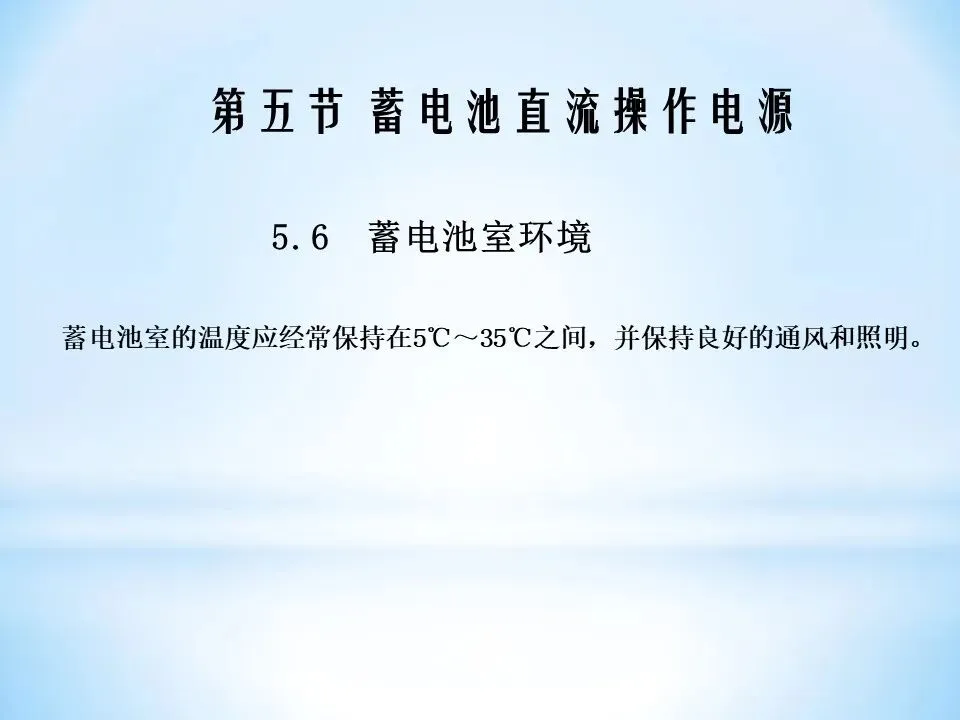

（5）直流控制回路 ：按安装单位进行的，一个安装单位给定编号范围。
一个安装单位分配约1000个号；正电源侧编单号、负电源侧编双号

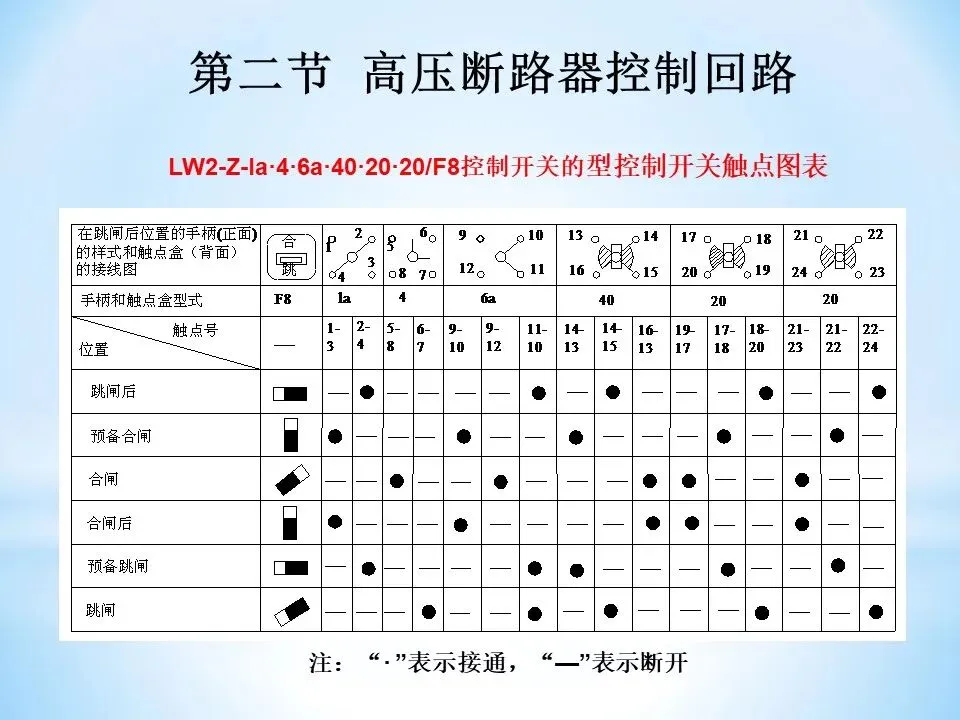

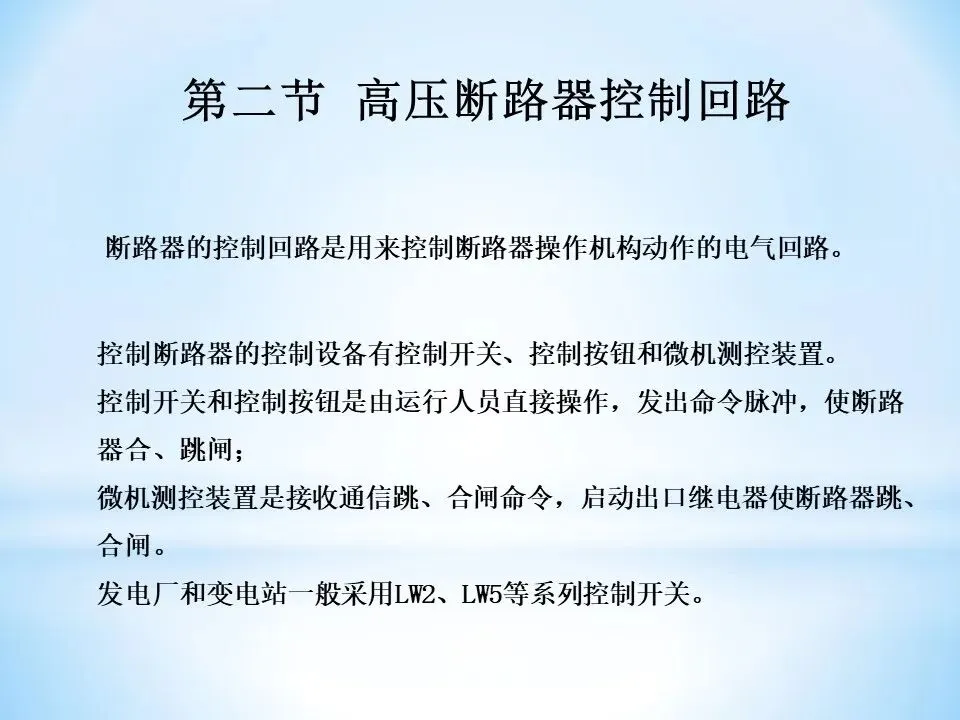

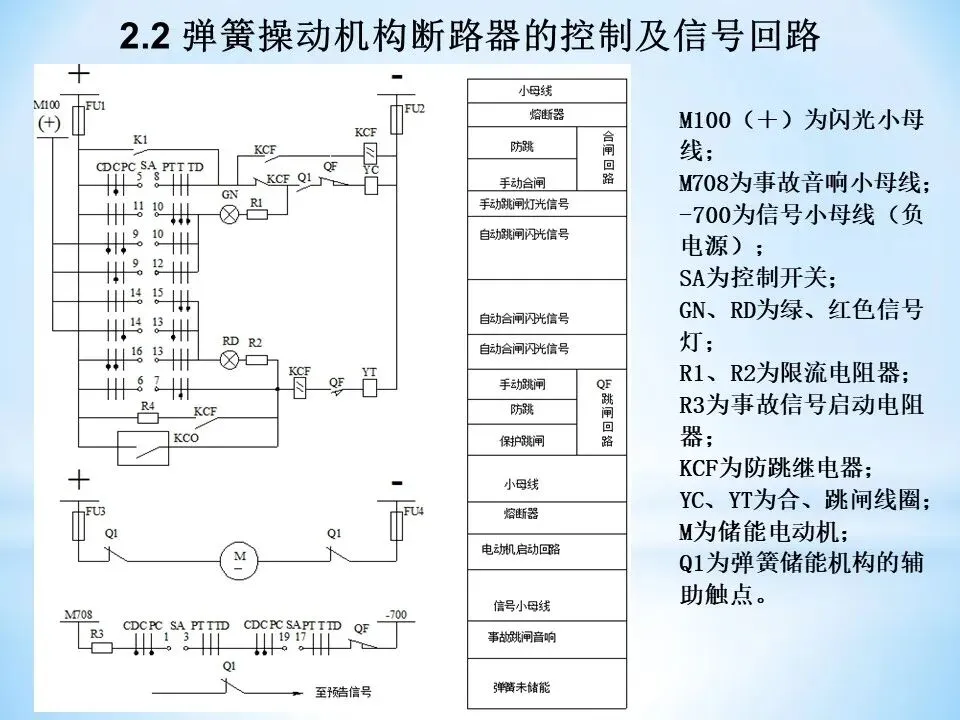

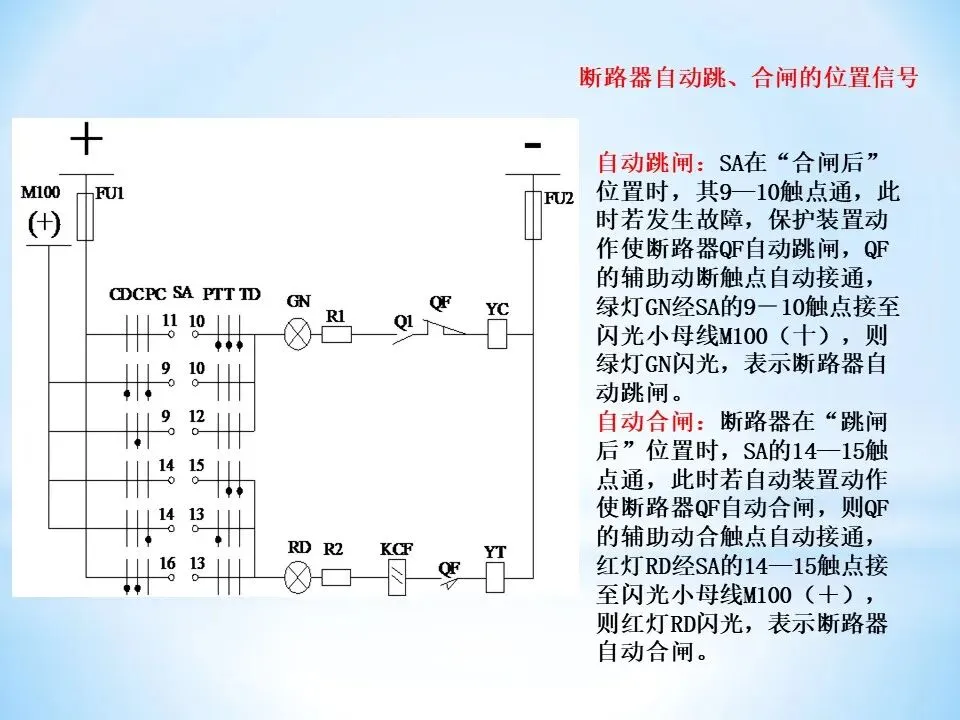

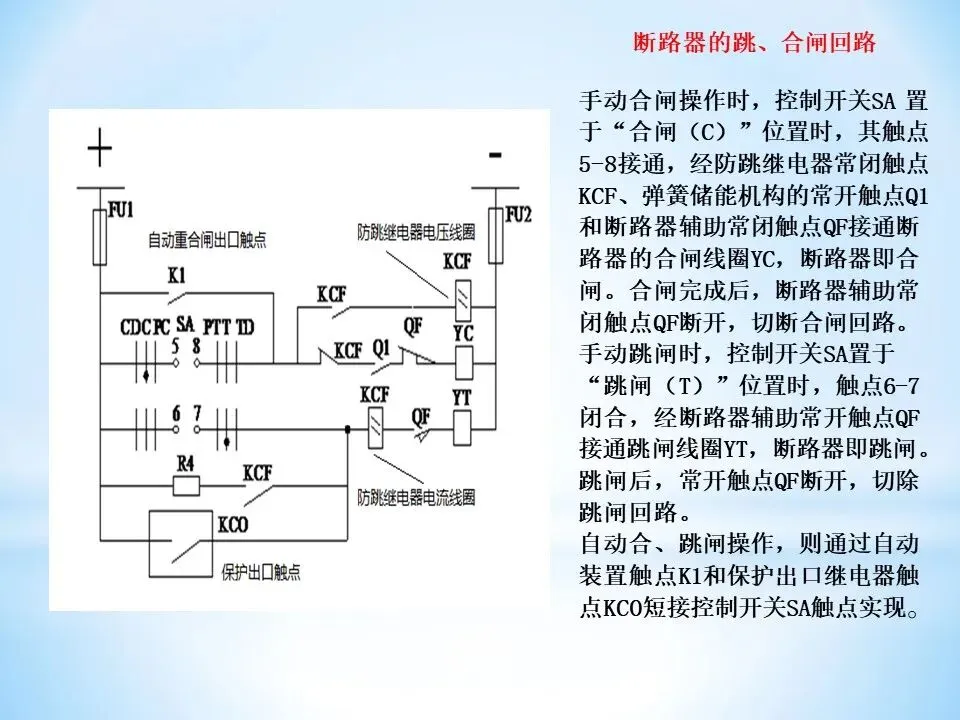

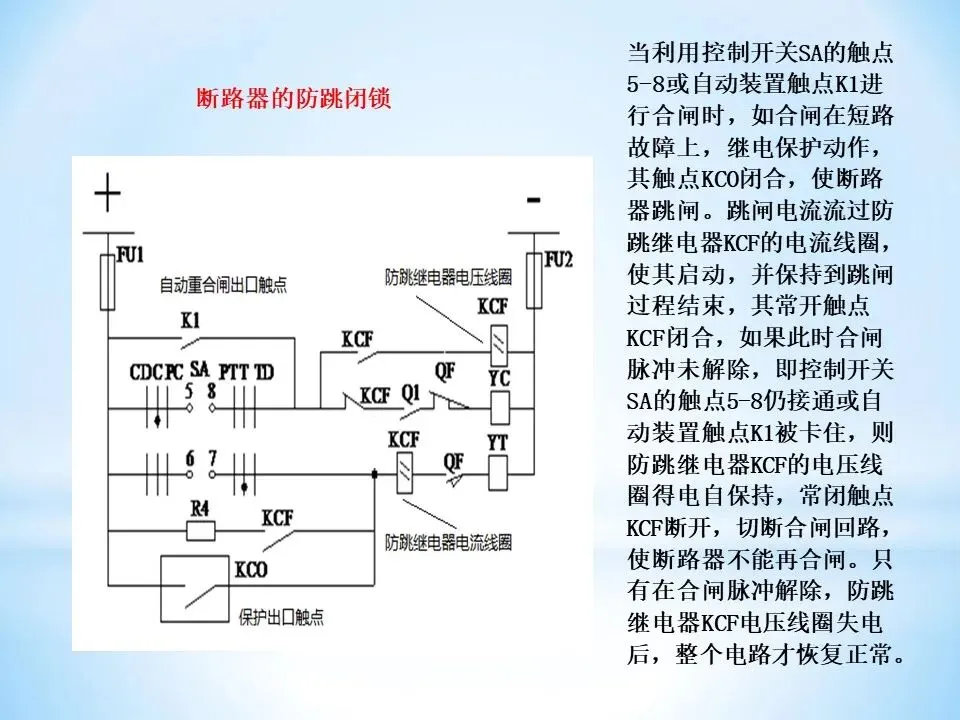

（6）每一台断路器的控制回路分配99个号。当一个安装单位有4台断路器时。它们的回路编号范围分别为l0l～199、201～299、301～399、401～499。对于某些重要回路还规定了专用回路编号。比如，对断路器1QF而言，正电源回路用101；负电源回路用102；合闸回路用103；合闸监视回路用105；跳闸回路用133；跳闸监视回路用135等。

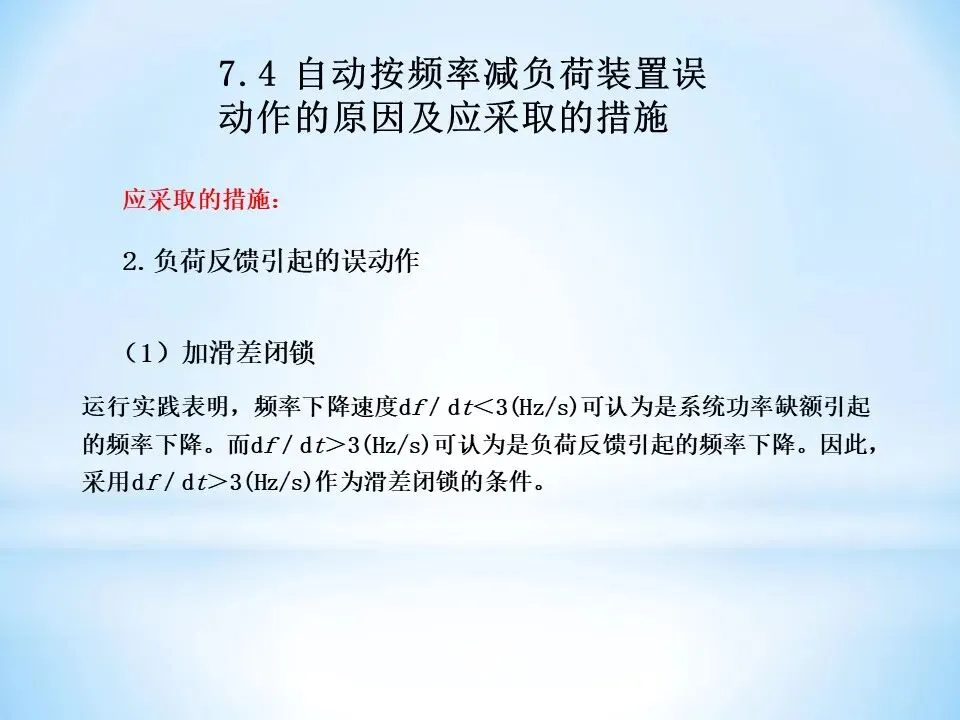

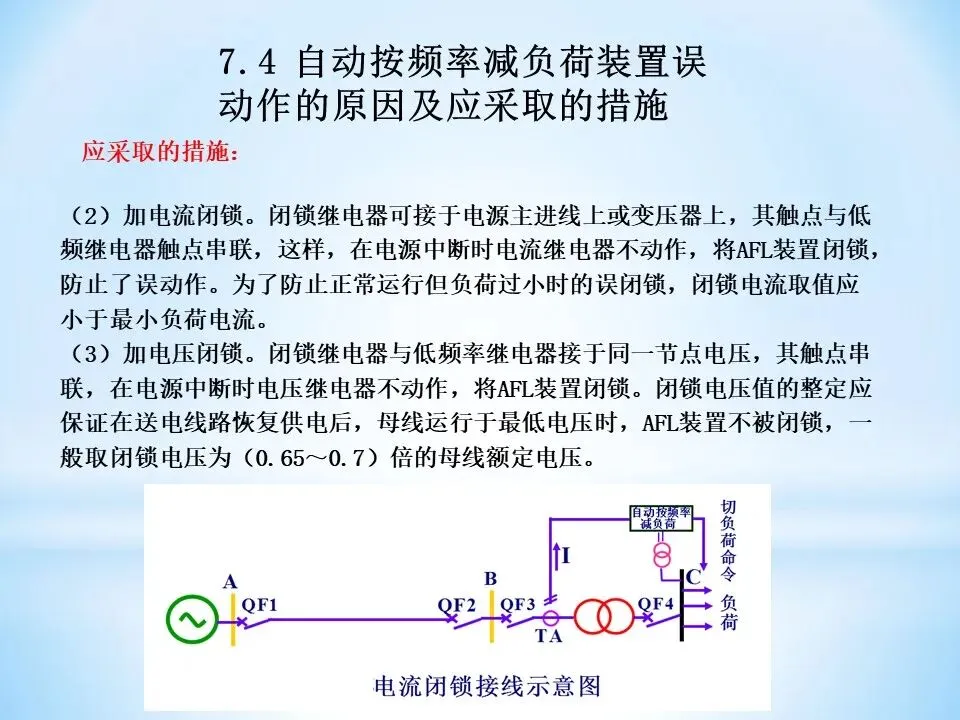

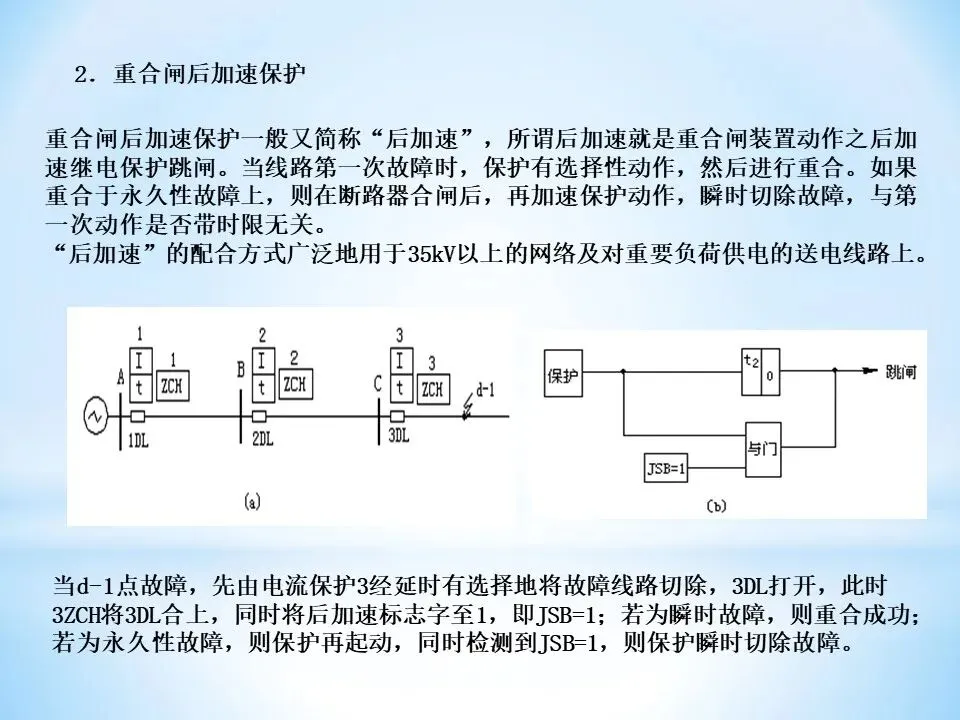

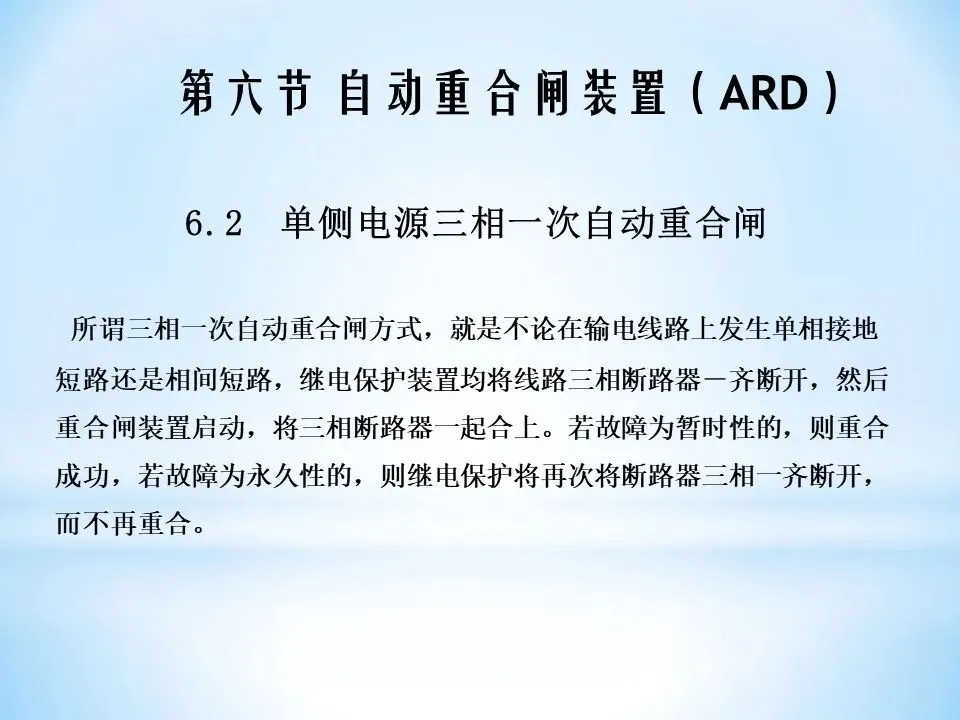

（7）继电保护回路分配99个号，为了和控制回路区分开，用01～099范围编号。

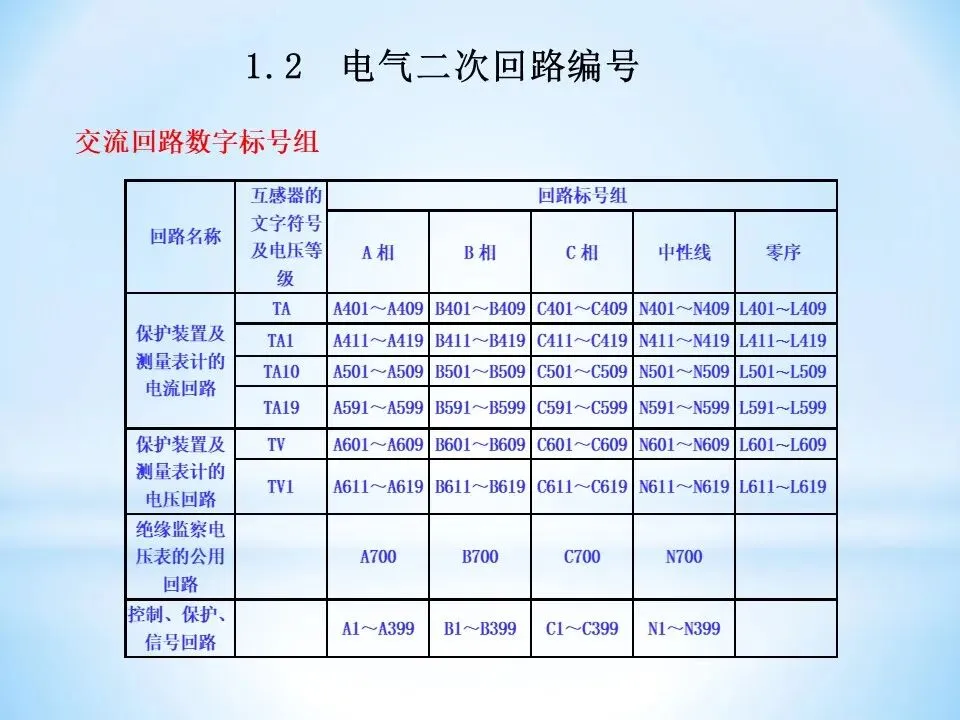

1.2.3 交流回路标号

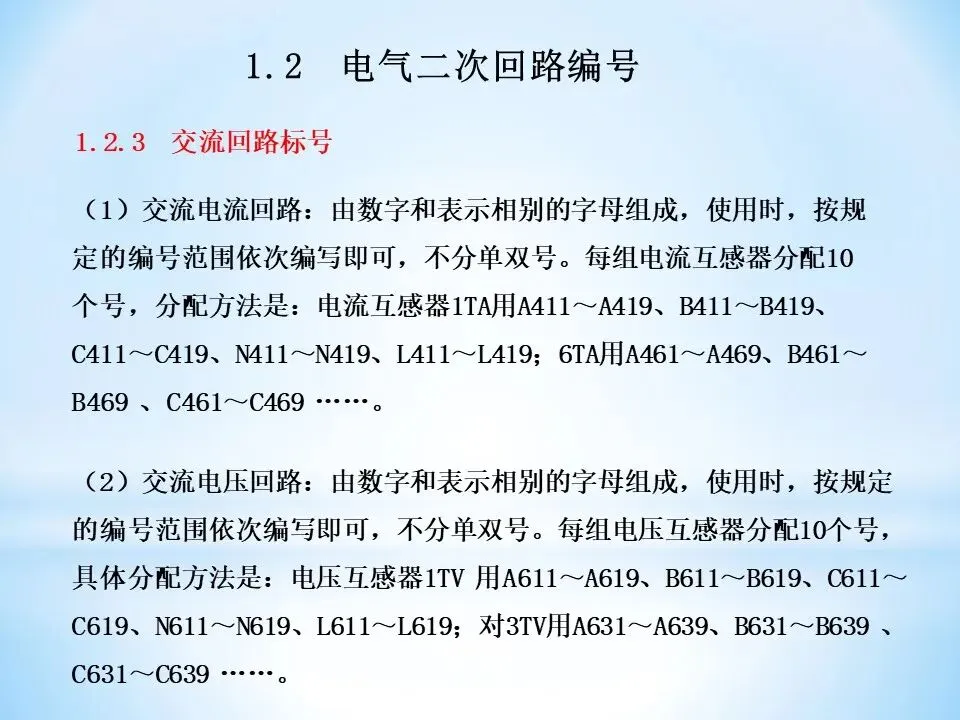

（1）交流电流回路：由数字和表示相别的字母组成，使用时，按规定的编号范围依次编写即可，不分单双号。每组电流互感器分配10个号，分配方法是：电流互感器1TA用A411～A419、B411～B419、C411～C419、N411～N419、L411～L419；6TA用A461～A469、B461～B469 、C461～C469 ……。
（2）交流电压回路：由数字和表示相别的字母组成，使用时，按规定的编号范围依次编写即可，不分单双号。每组电压互感器分配10个号，具体分配方法是：电压互感器1TV 用A611～A619、B611～B619、C611～C619、N611～N619、L611～L619；对3TV用A631～A639、B631～B639 、C631～C639 ……。
