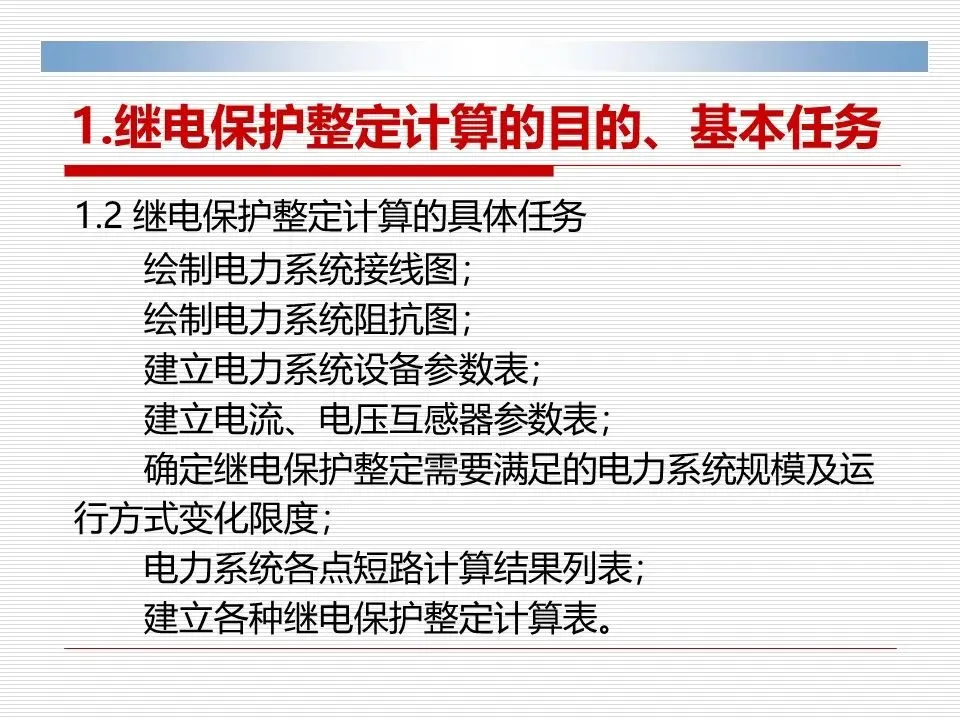

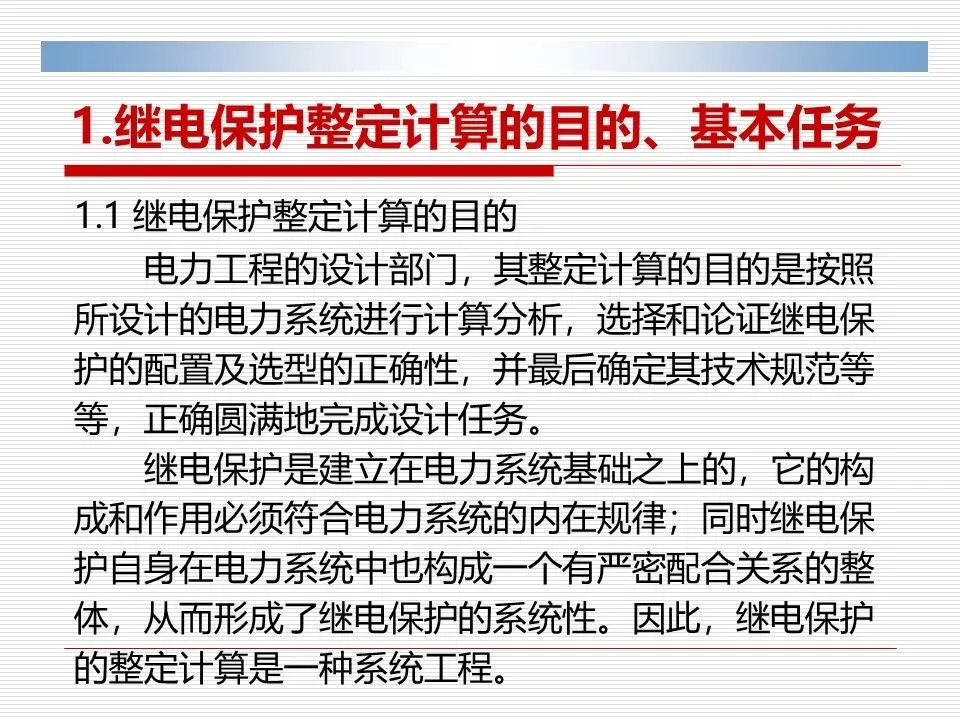

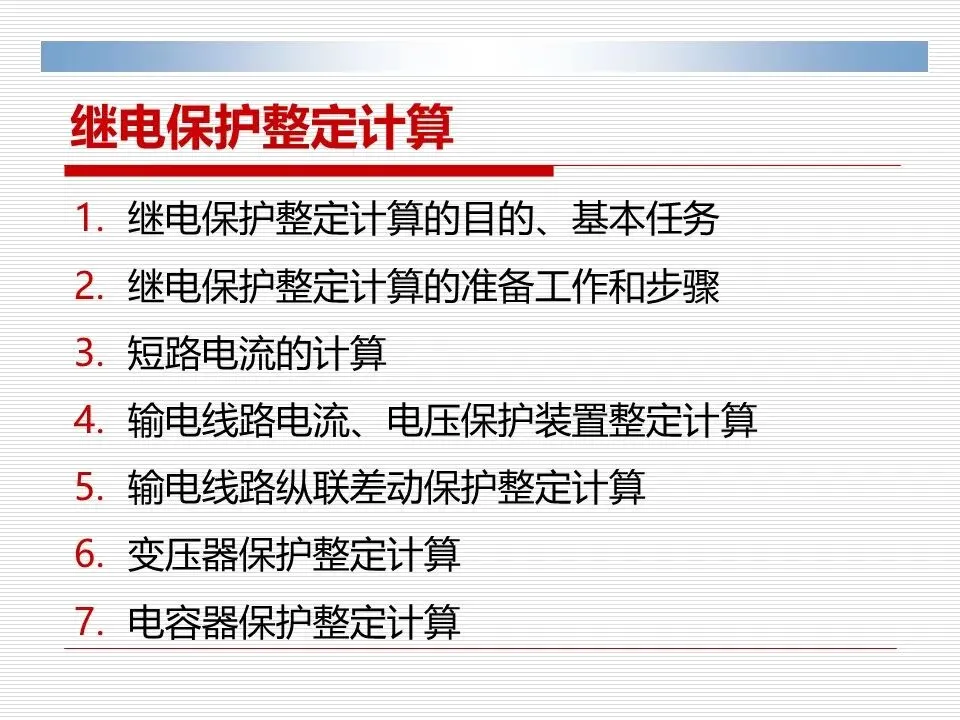

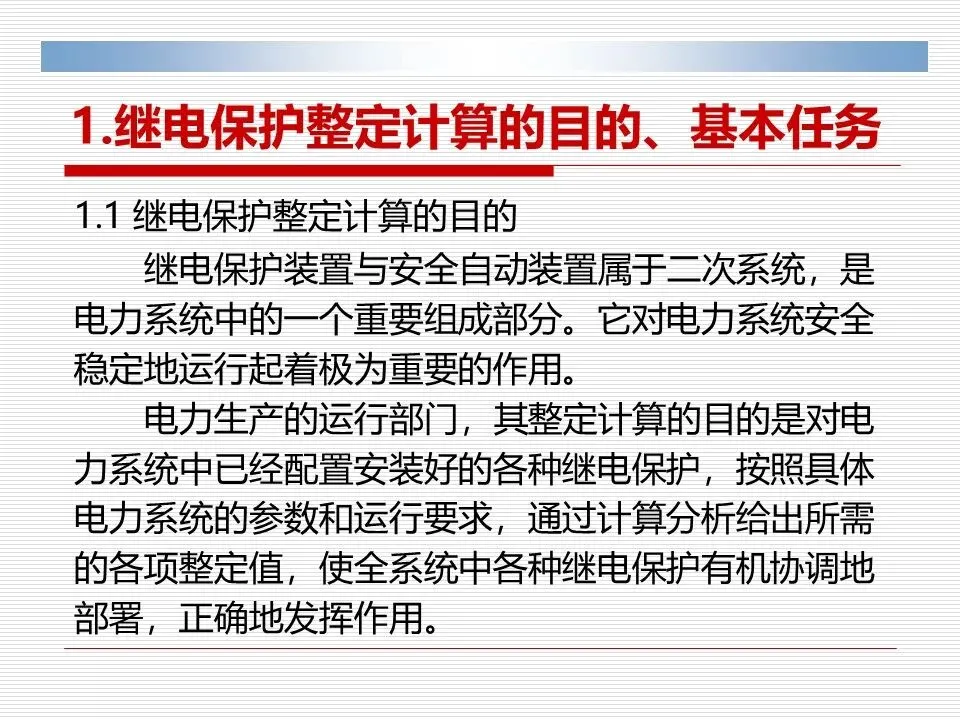

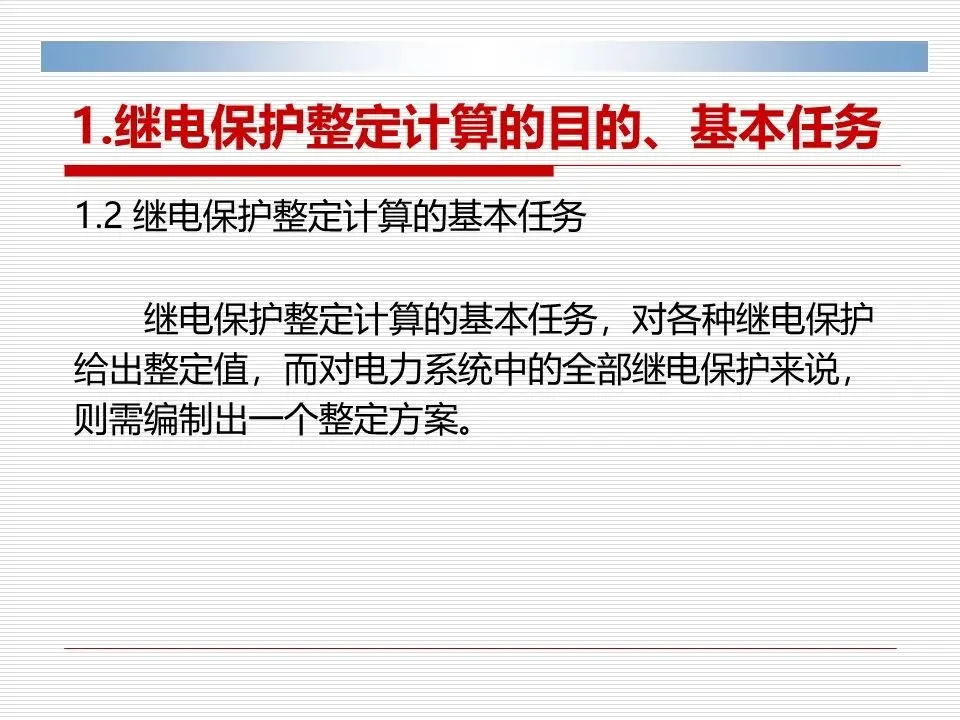

继电保护整定计算的目的、基本任务

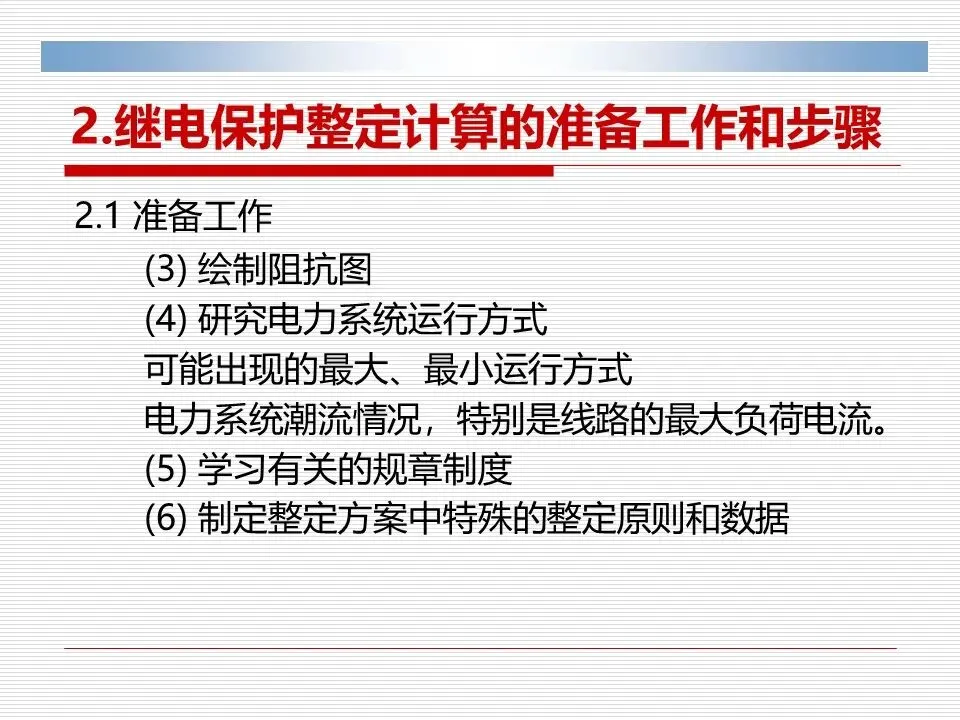

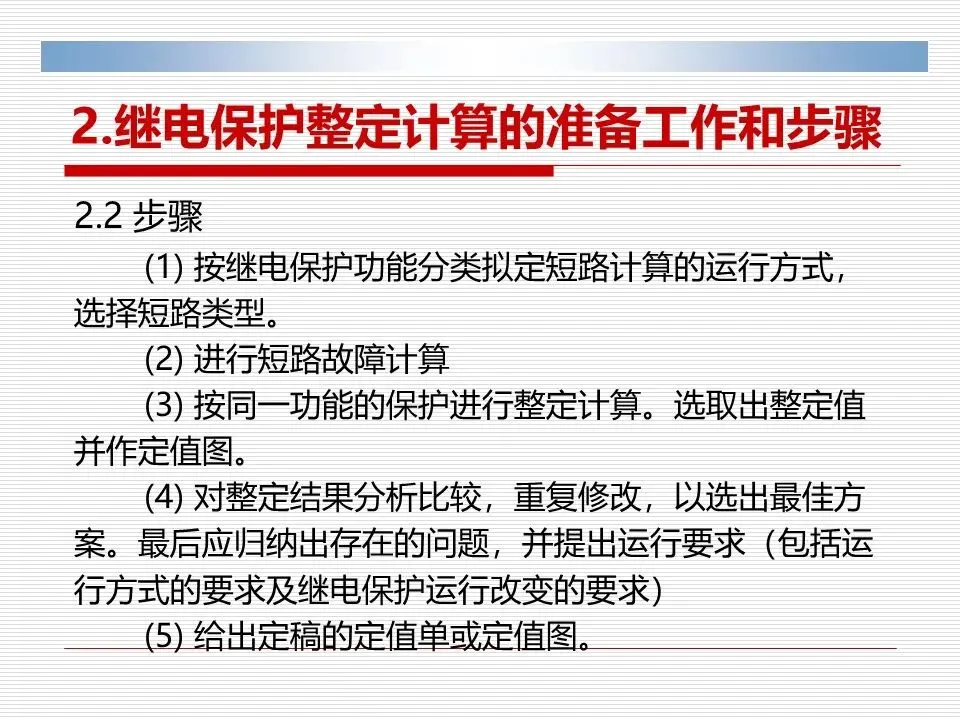

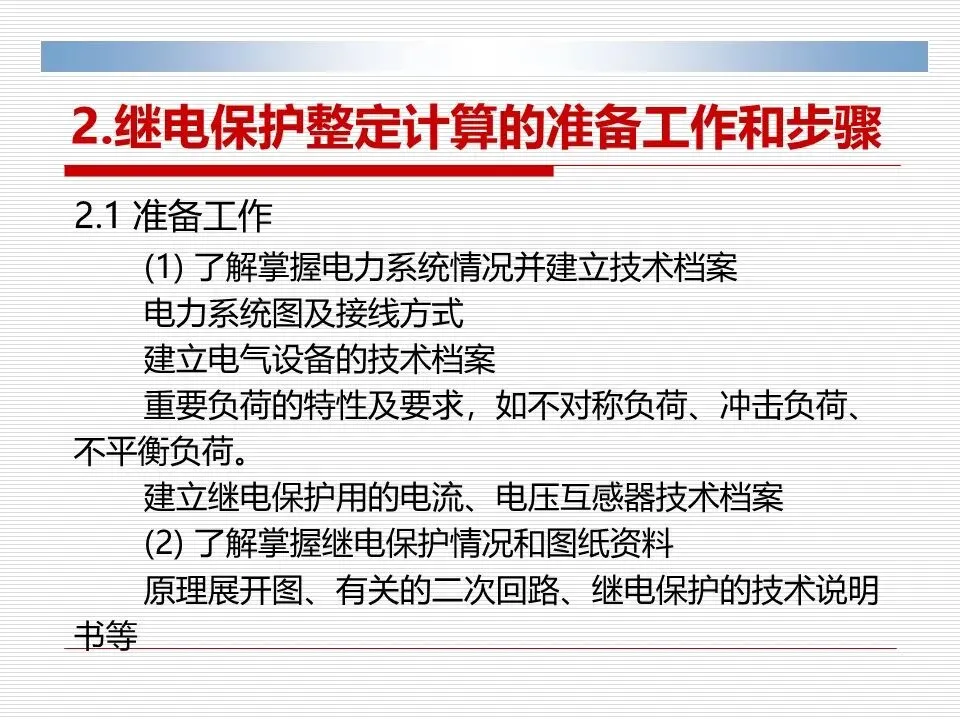

继电保护整定计算的准备工作和步骤

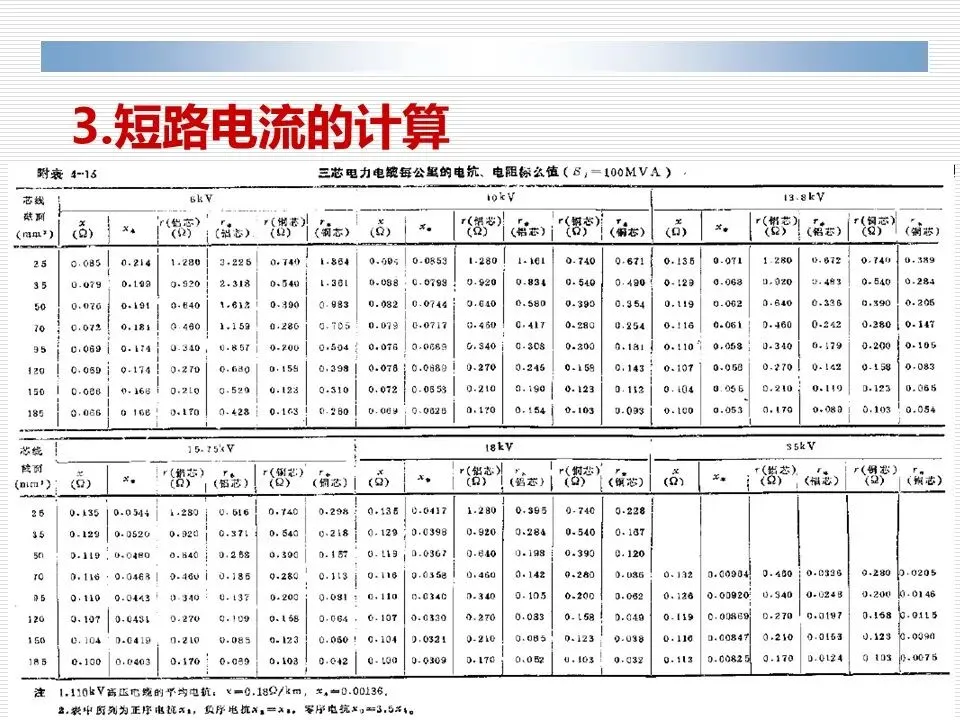

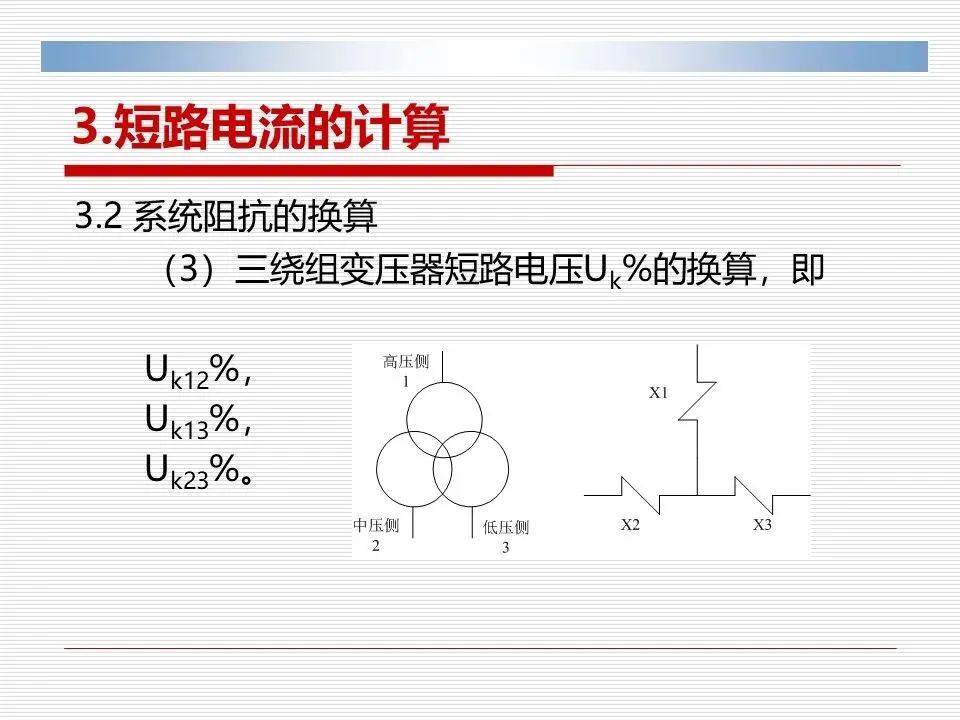

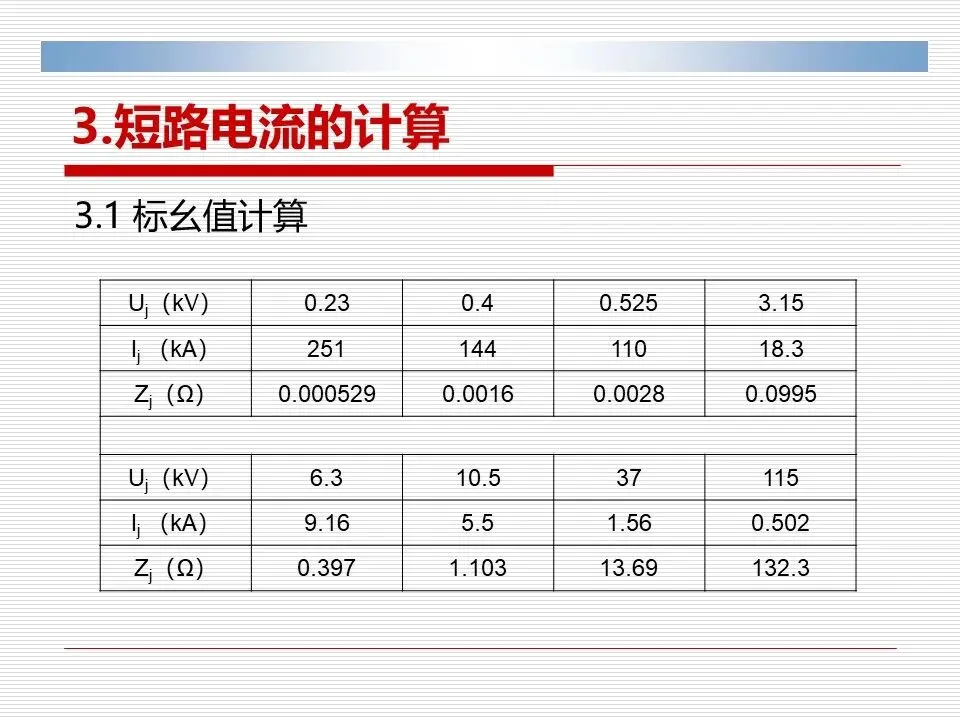

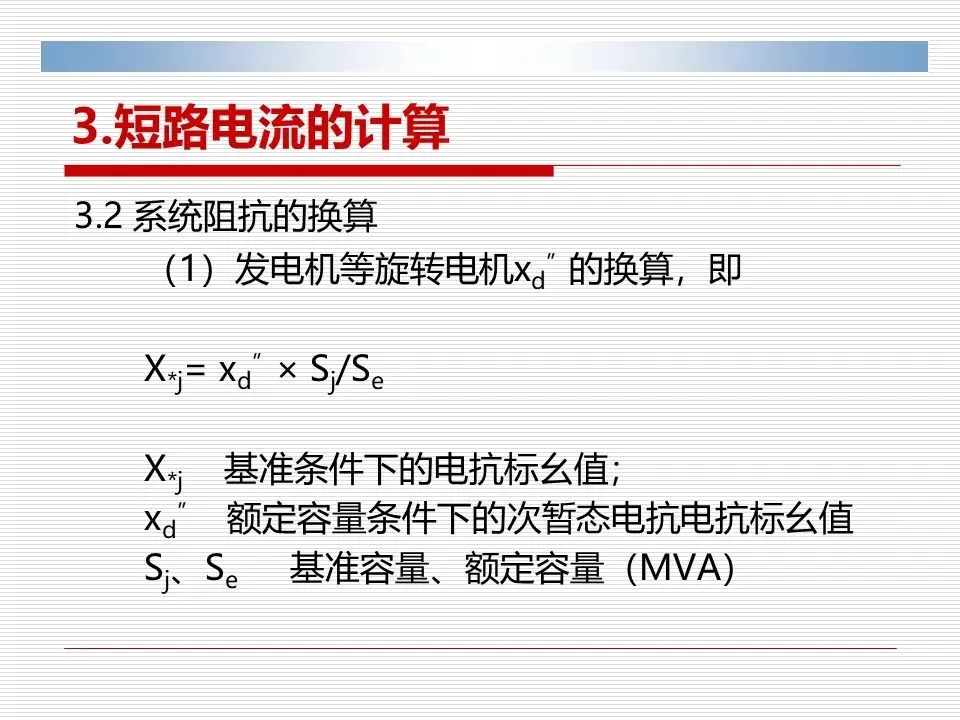

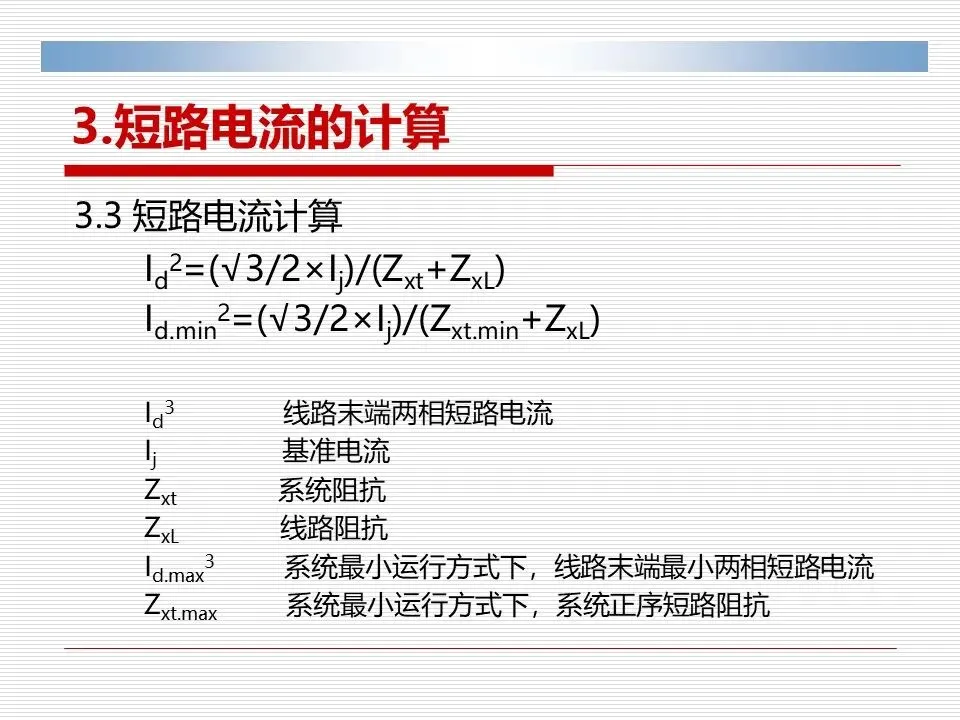

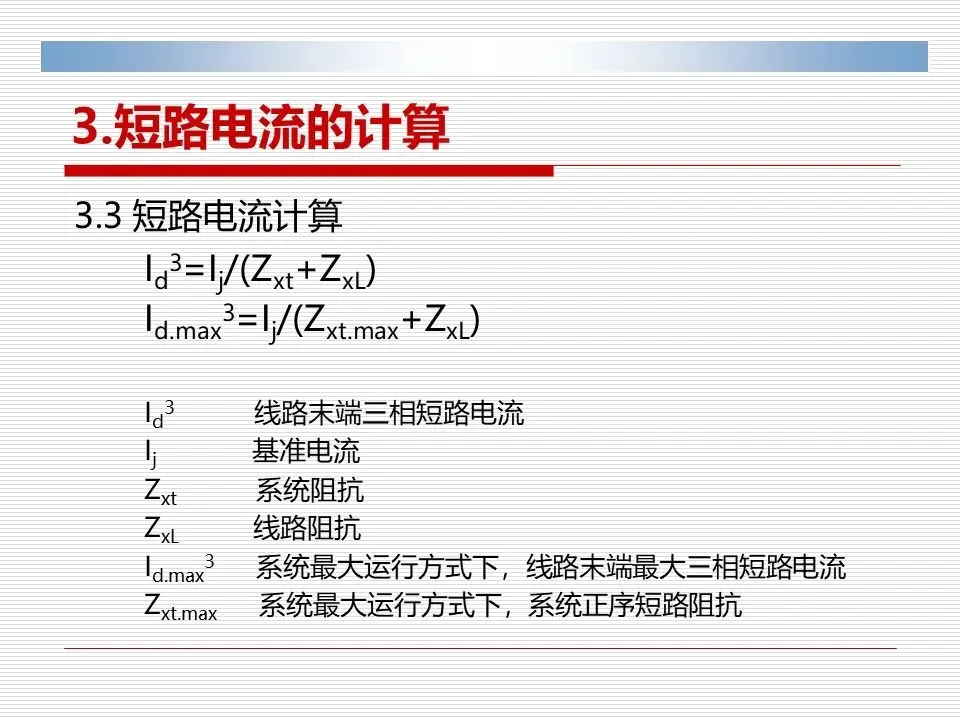

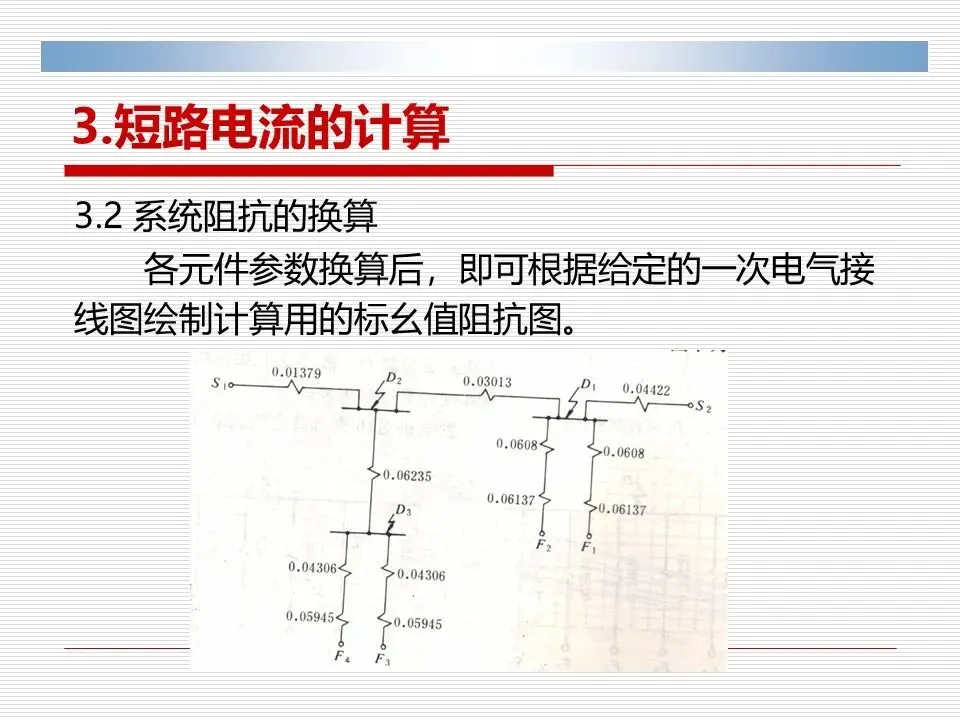

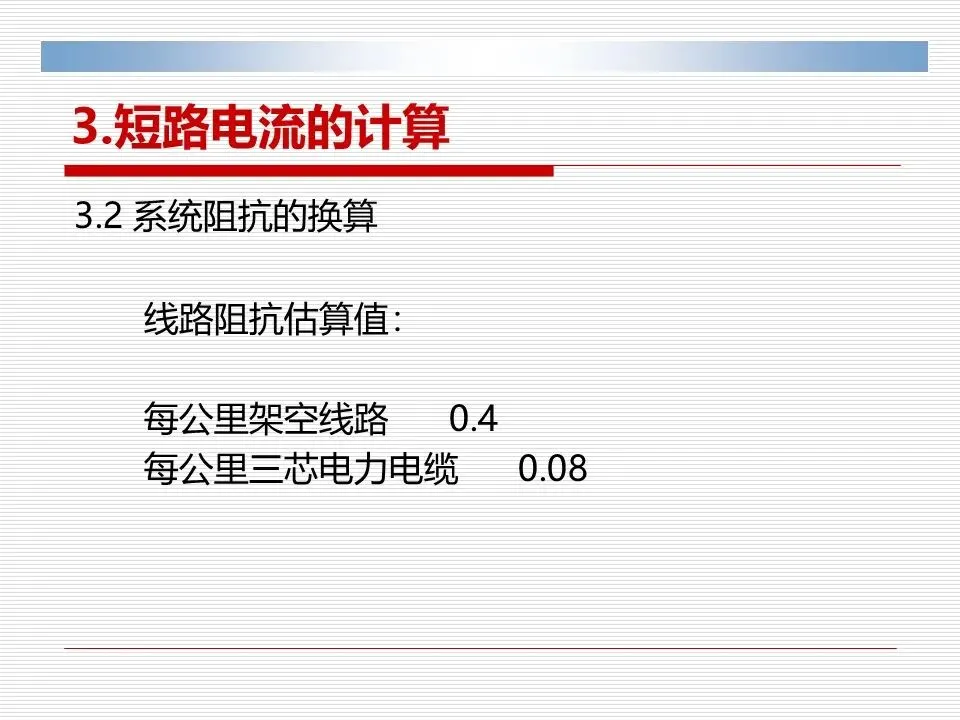

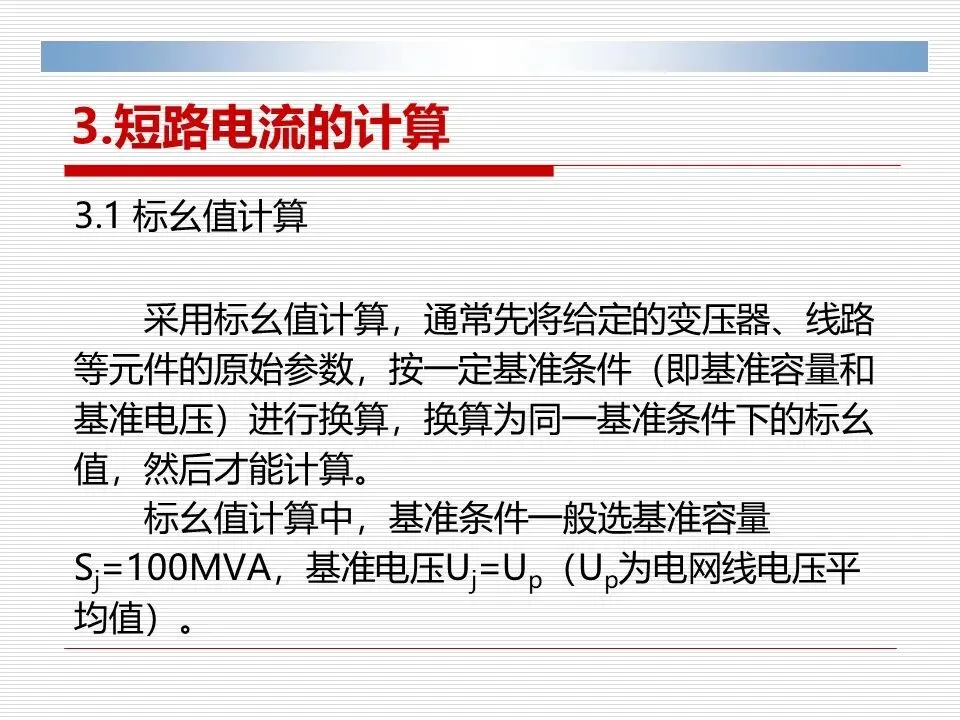

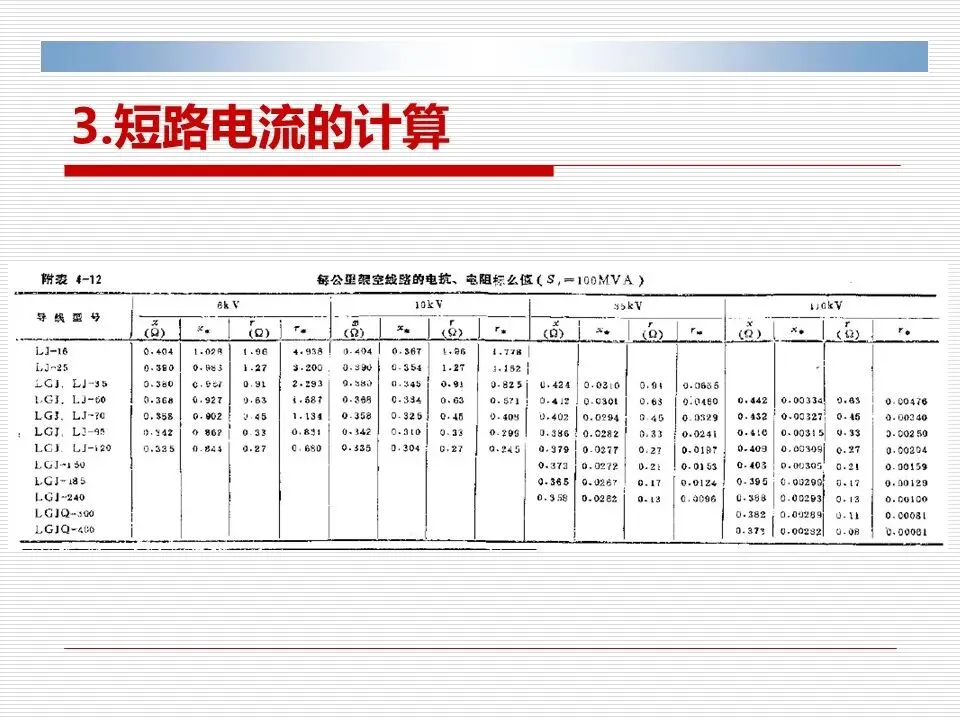

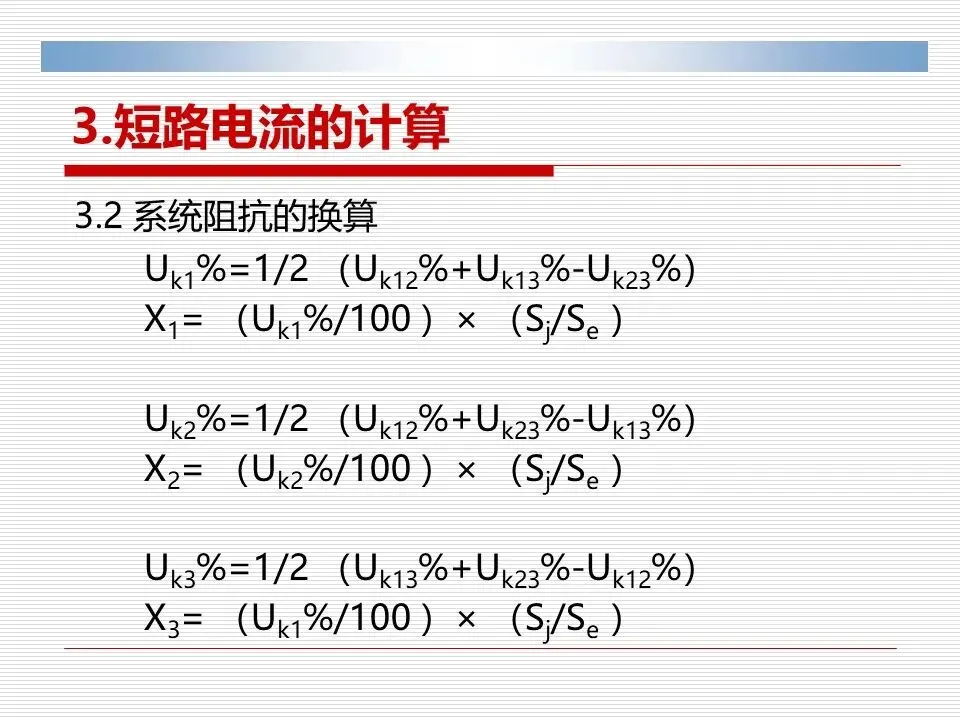

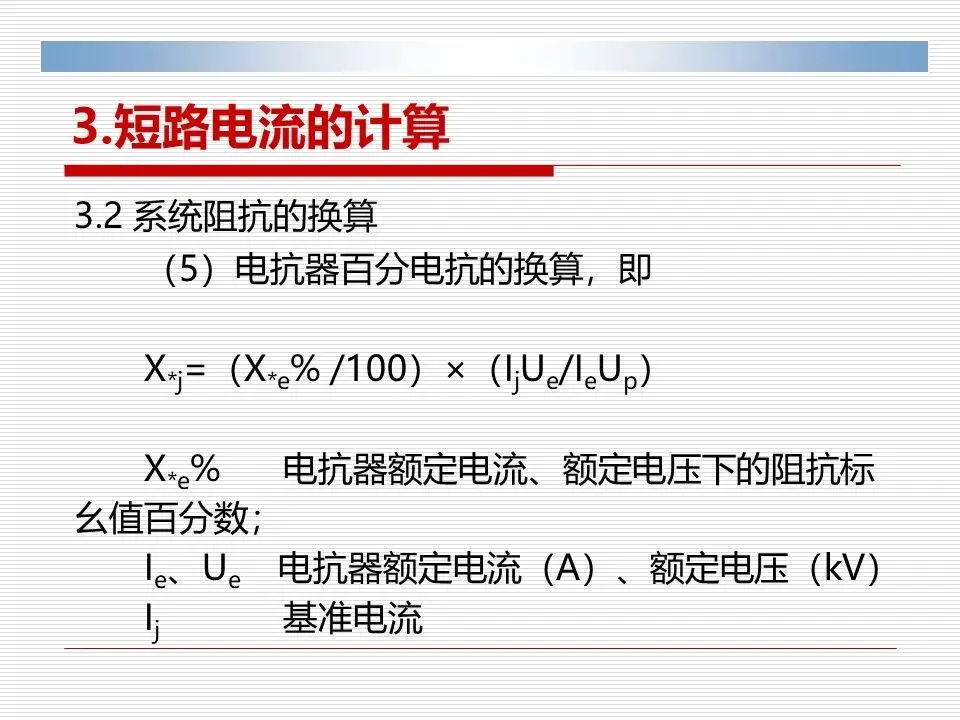

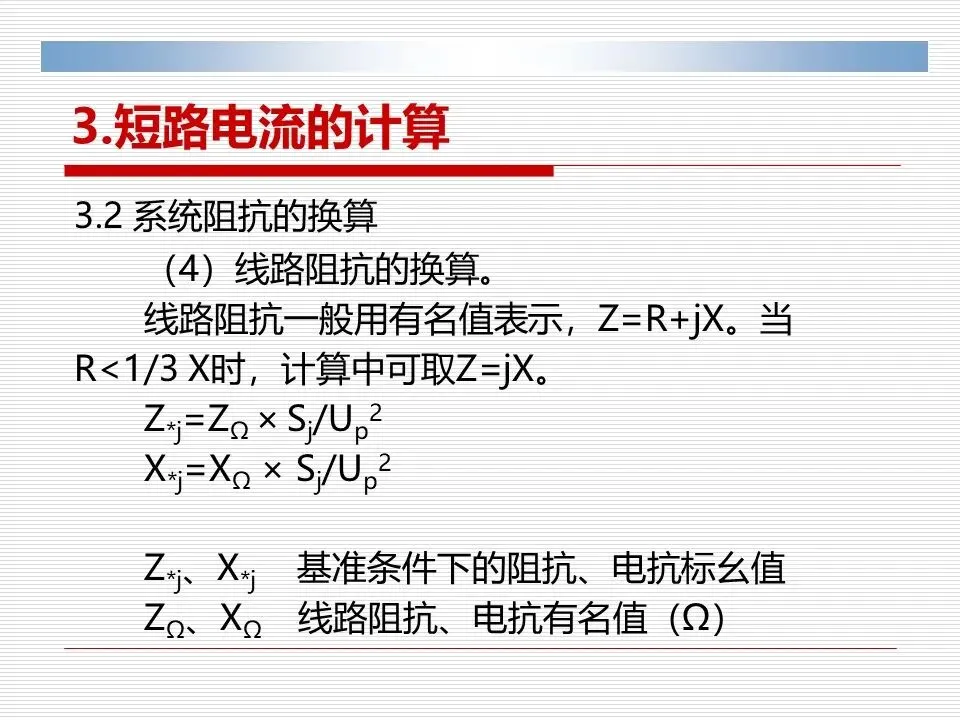

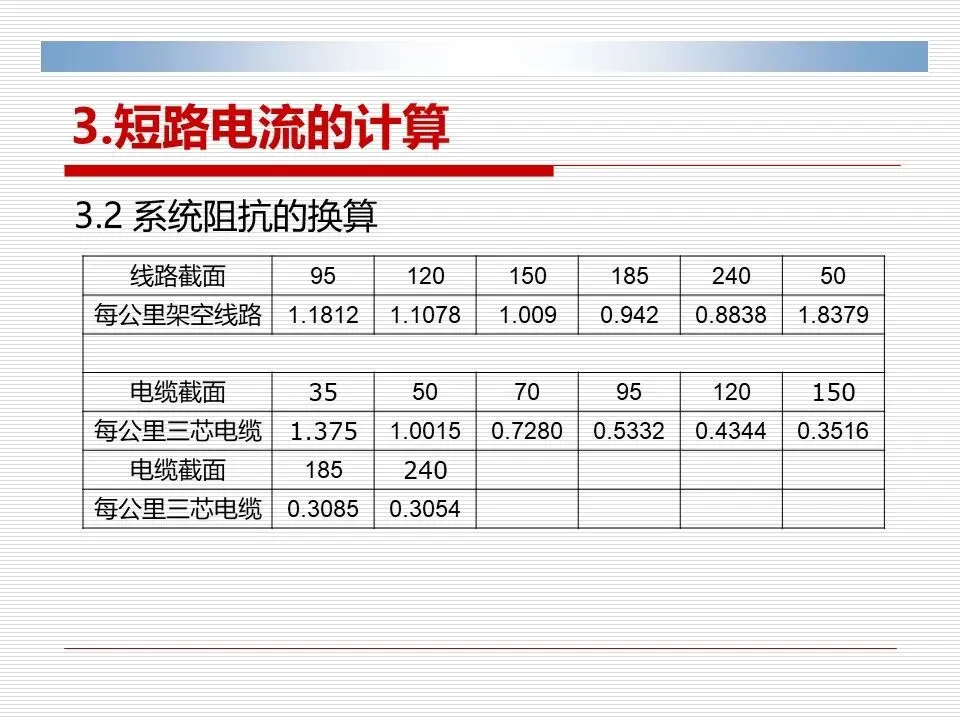

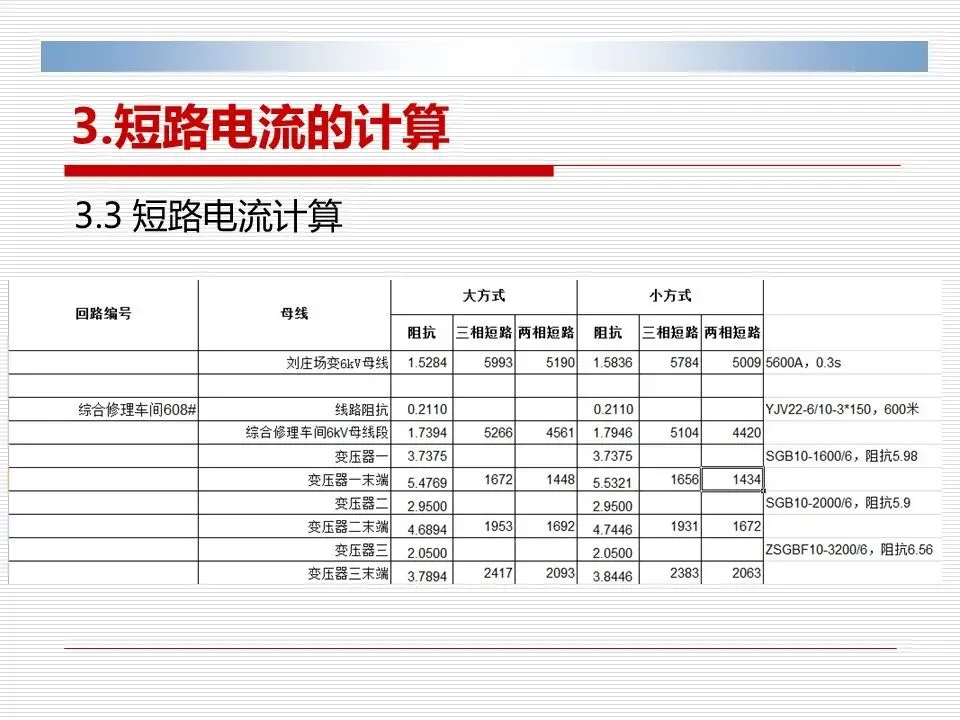

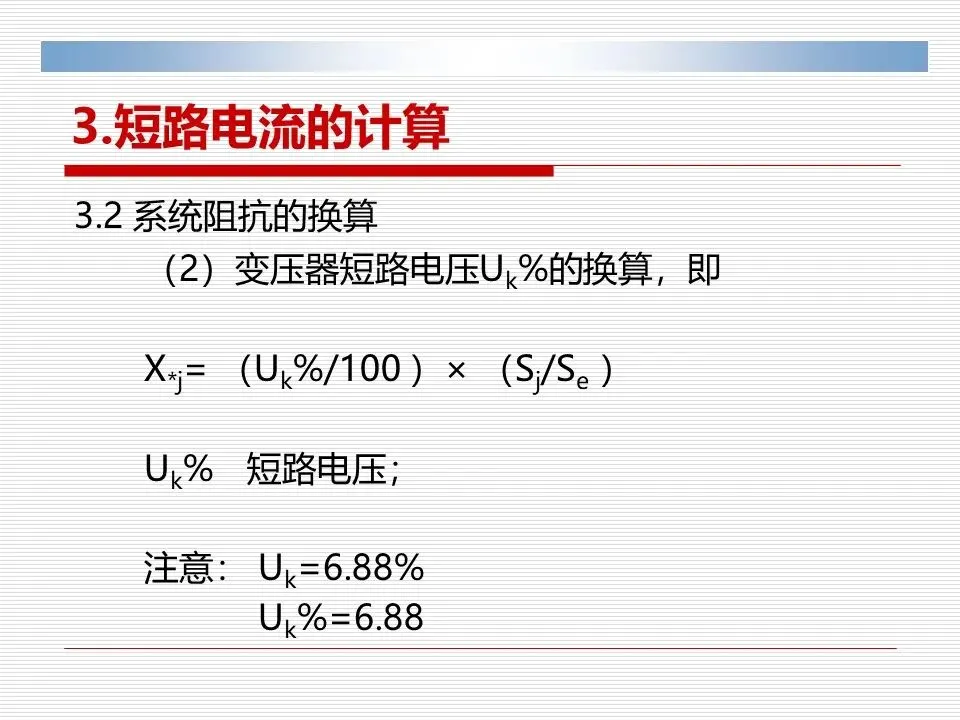

短路电流的计算

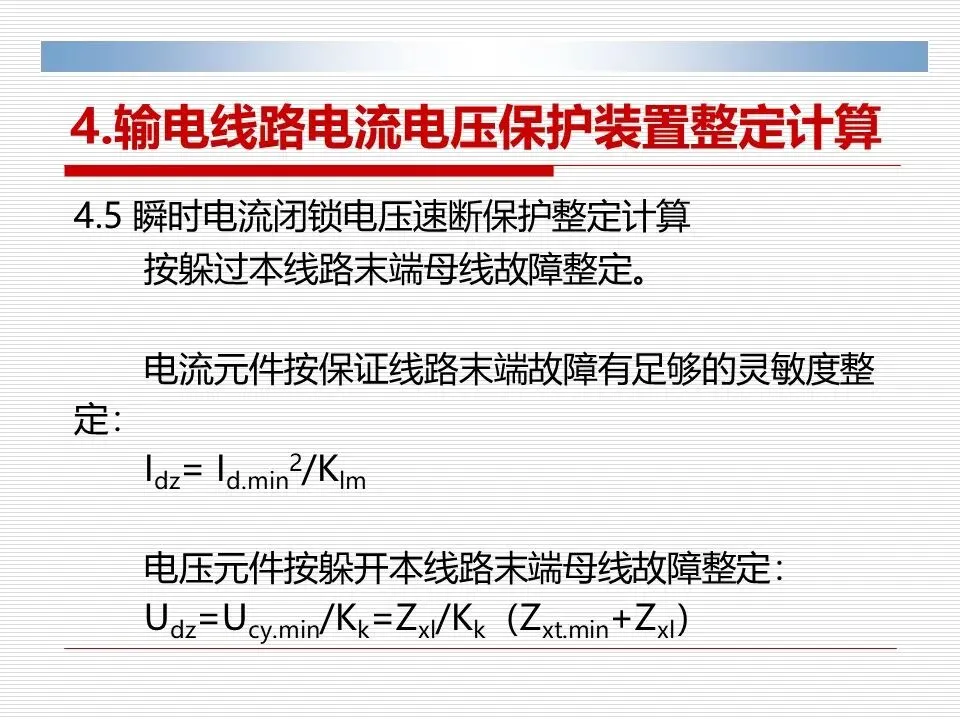

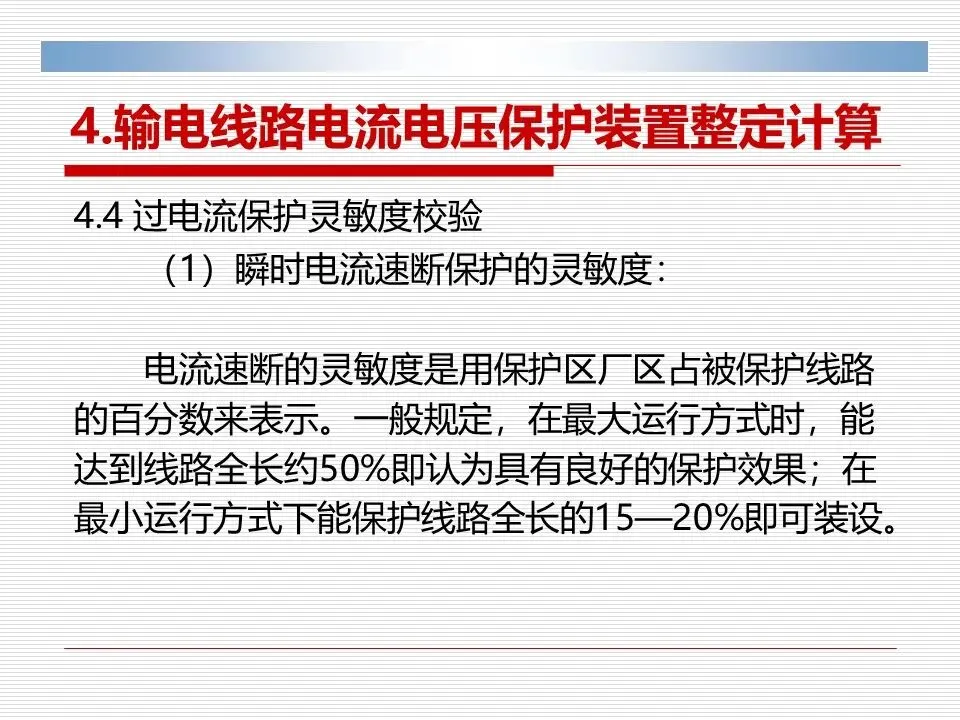

输电线路电流、电压保护装置整定计算

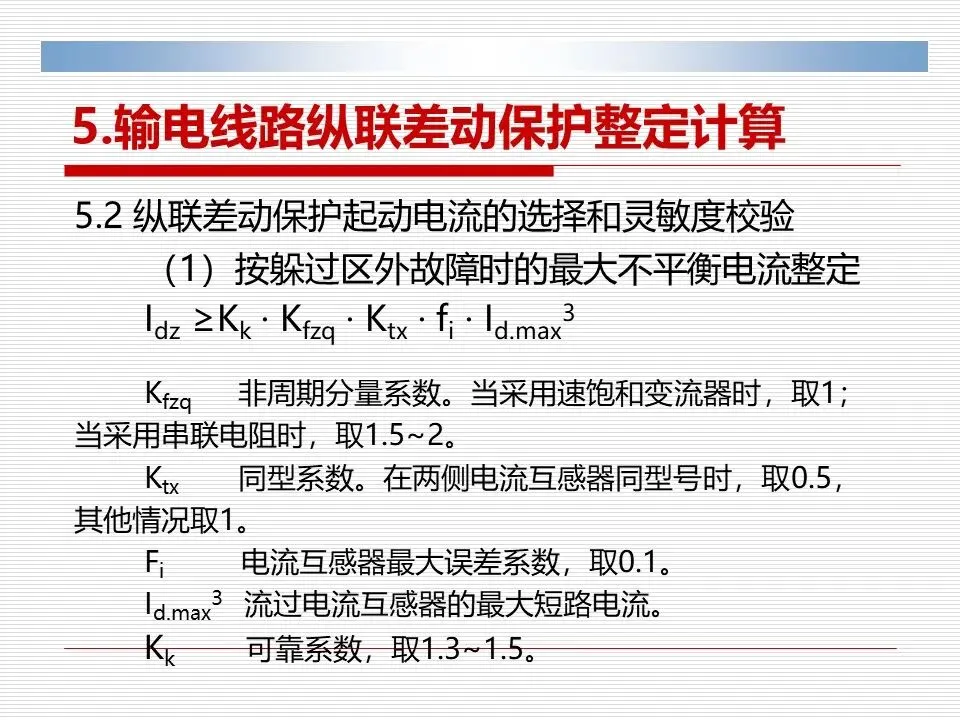

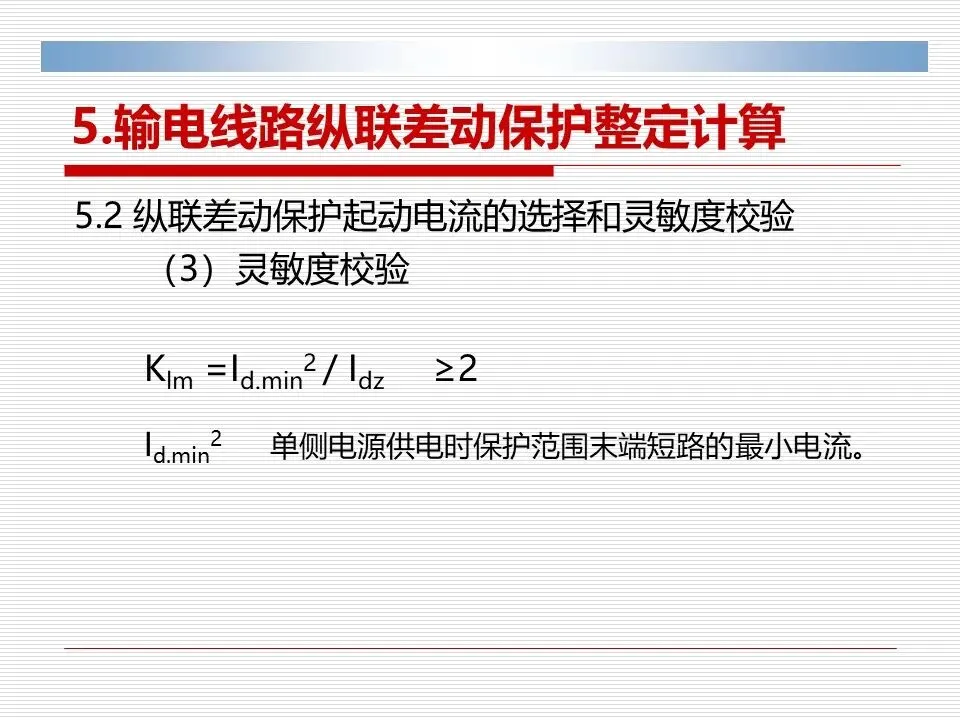

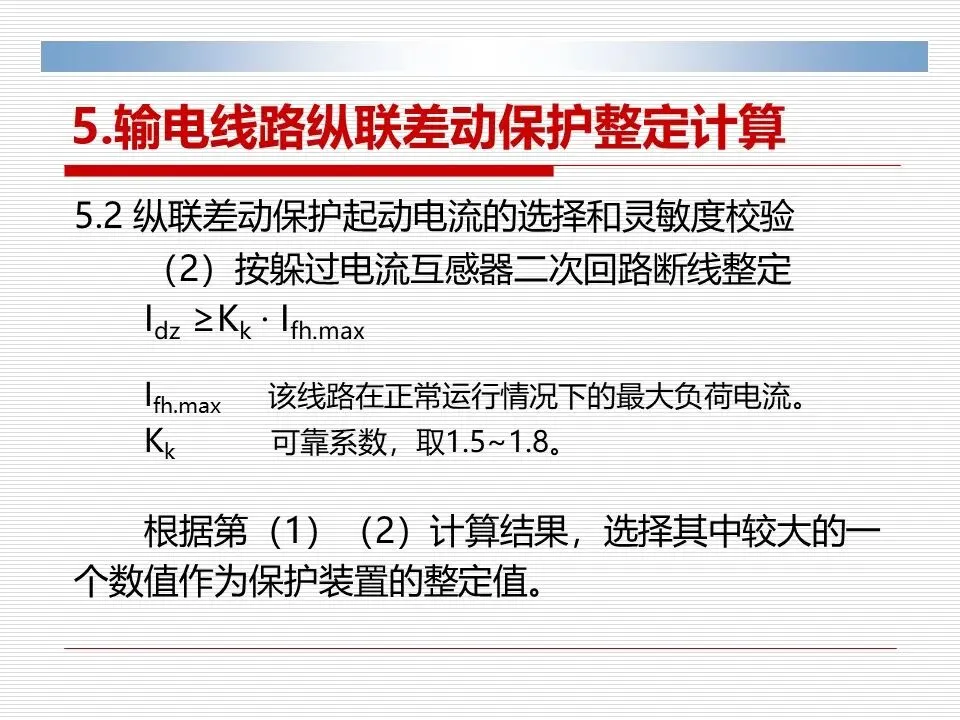

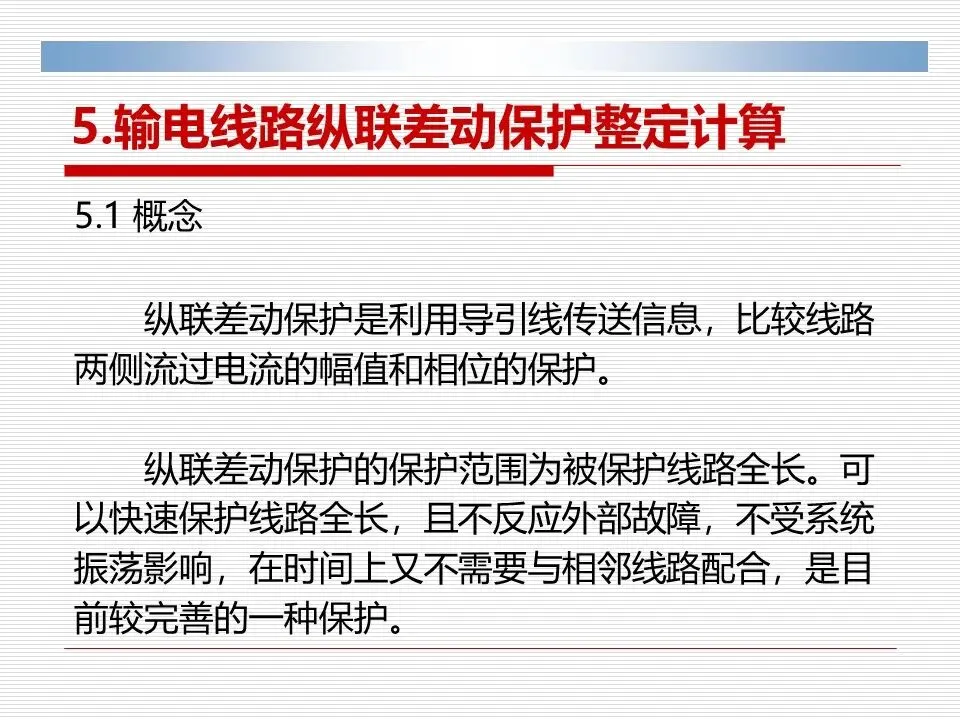

输电线路纵联差动保护整定计算

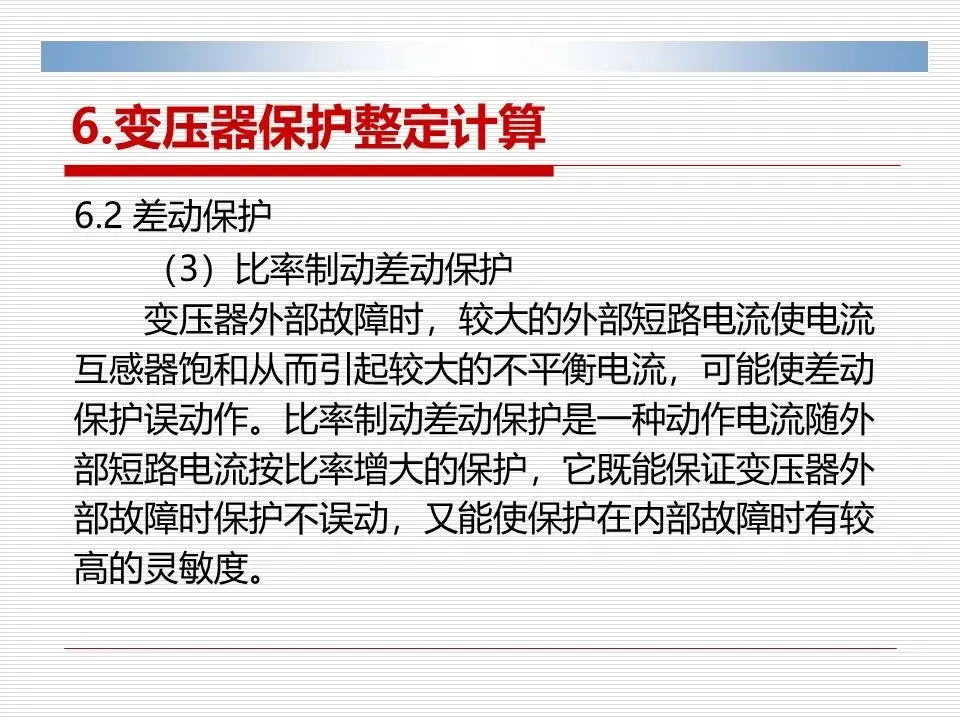

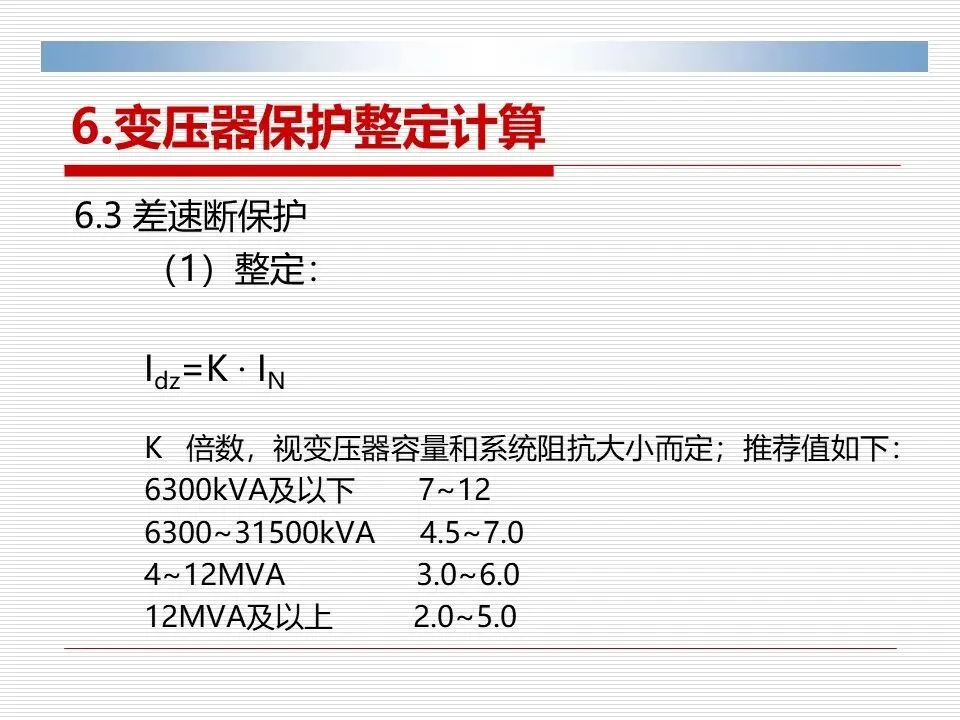

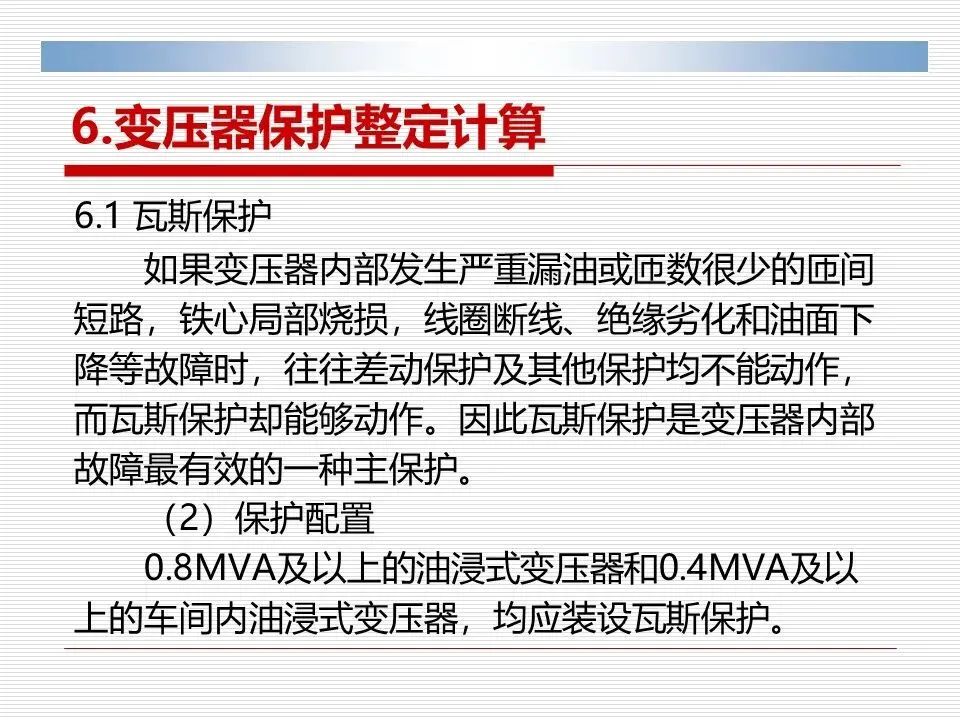

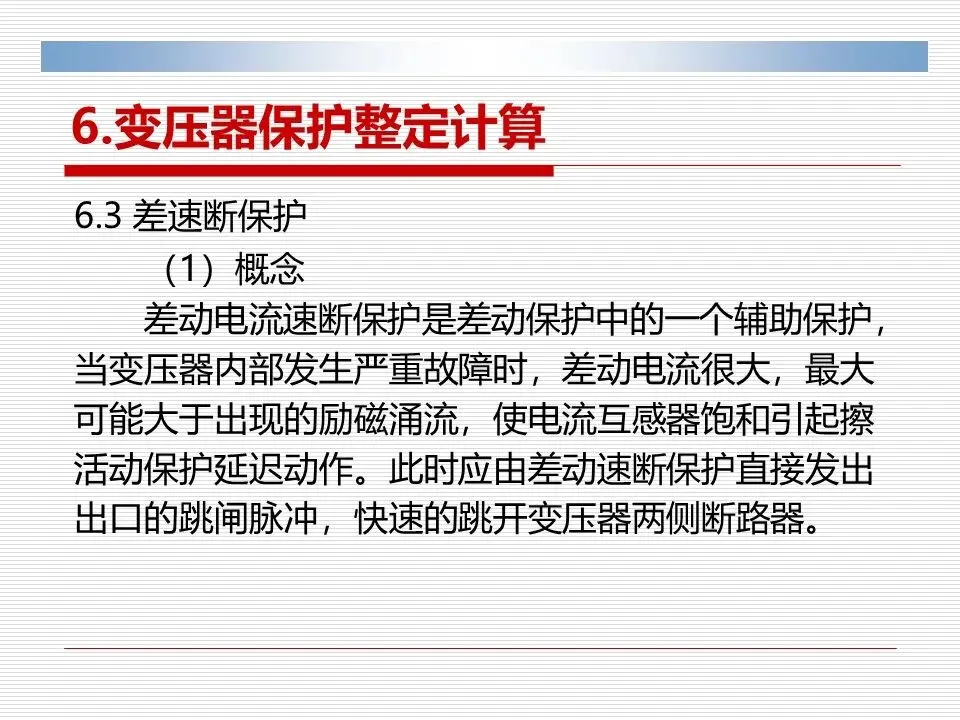

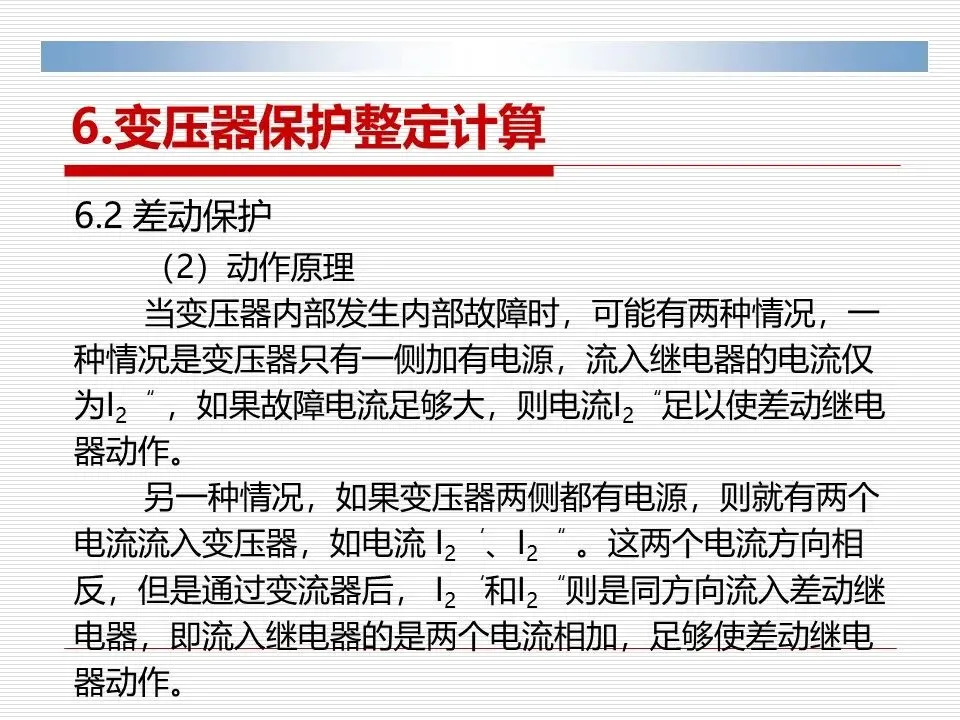

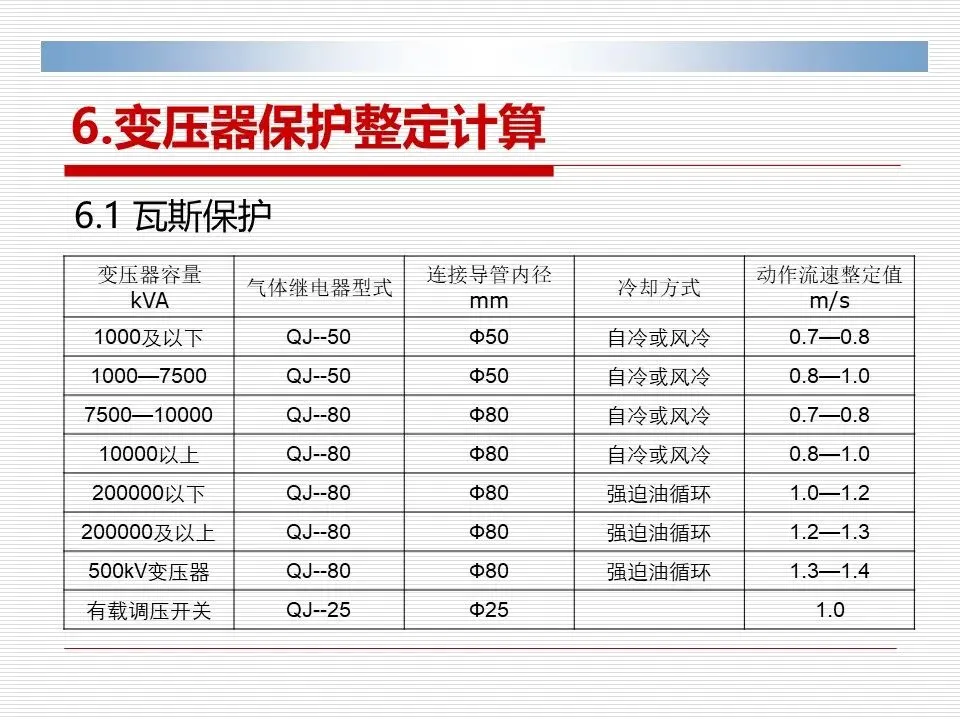

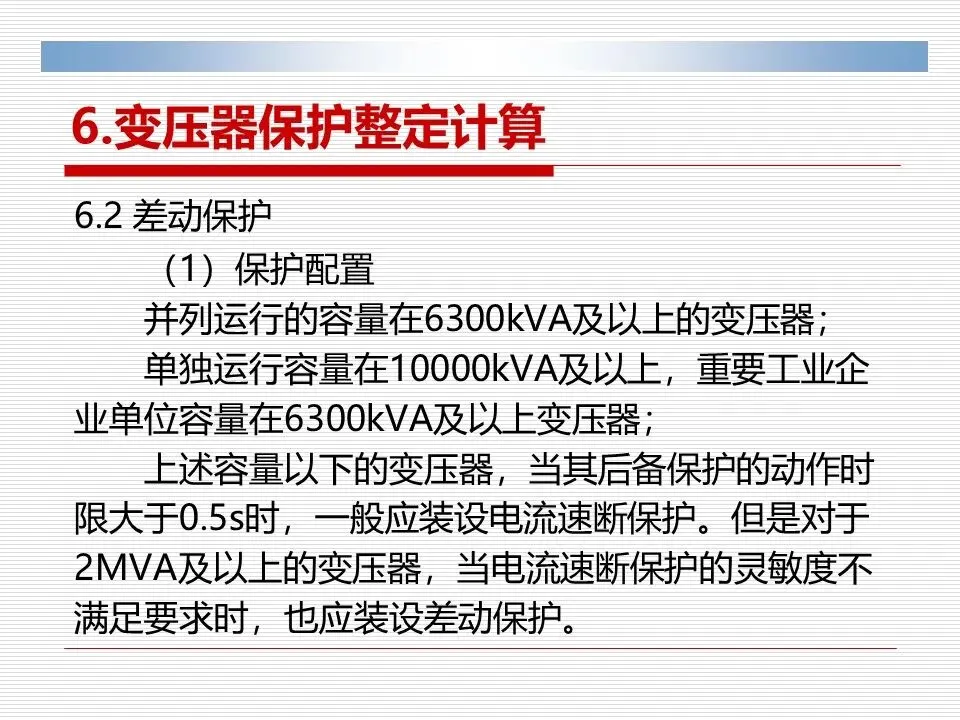

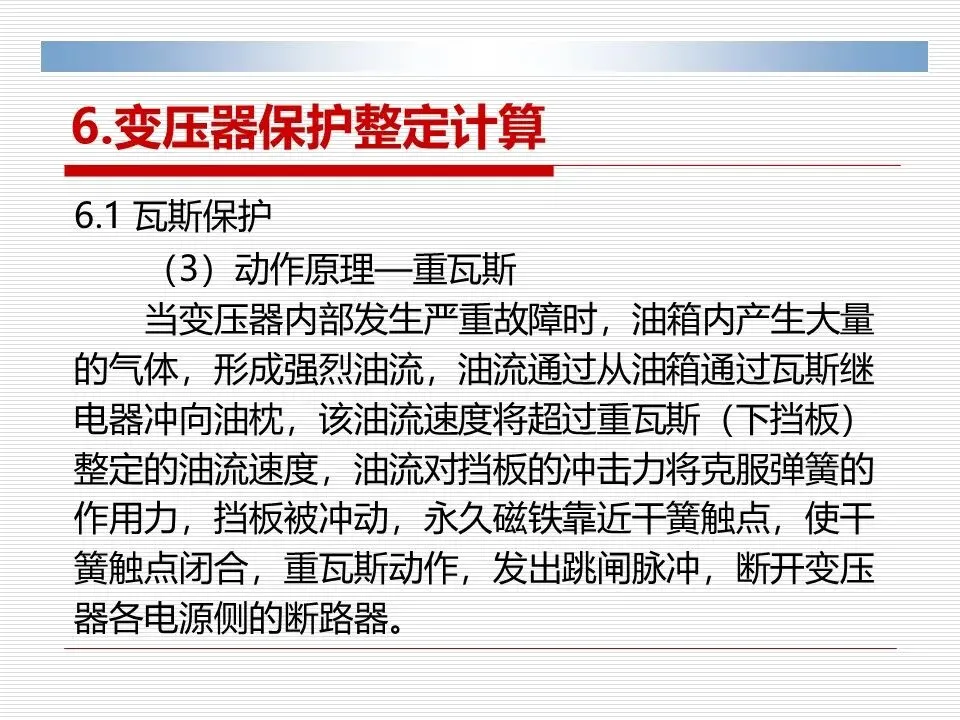

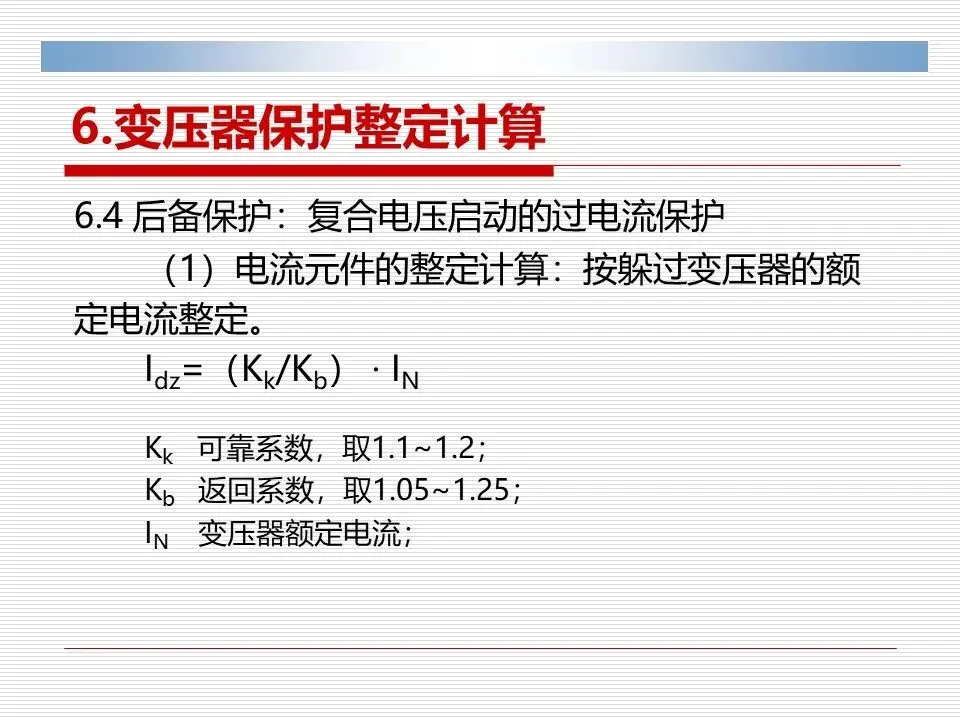

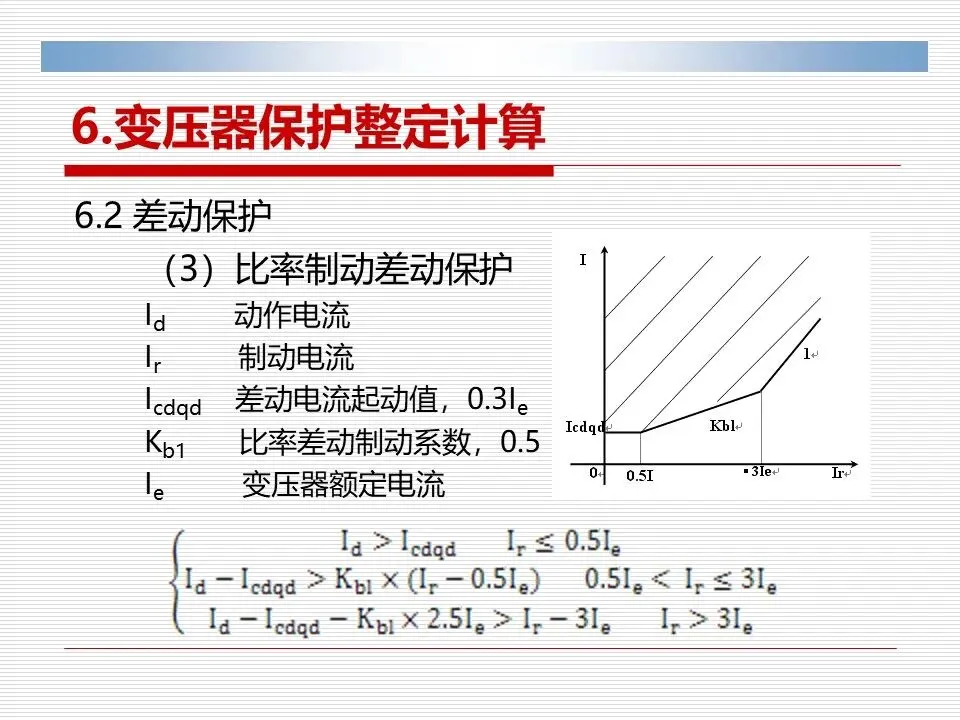

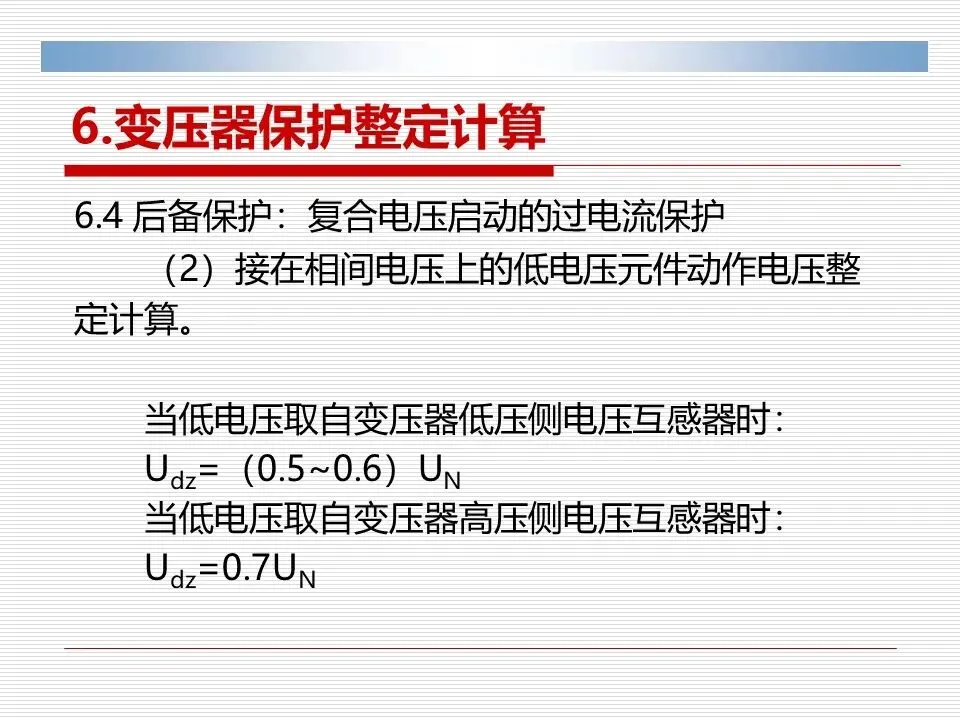

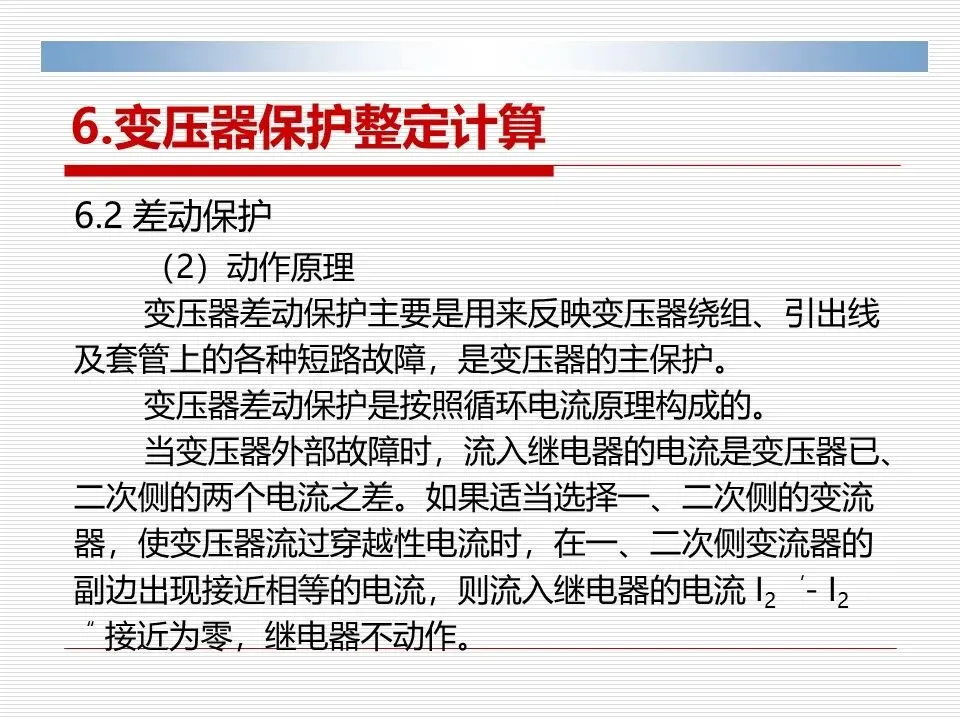

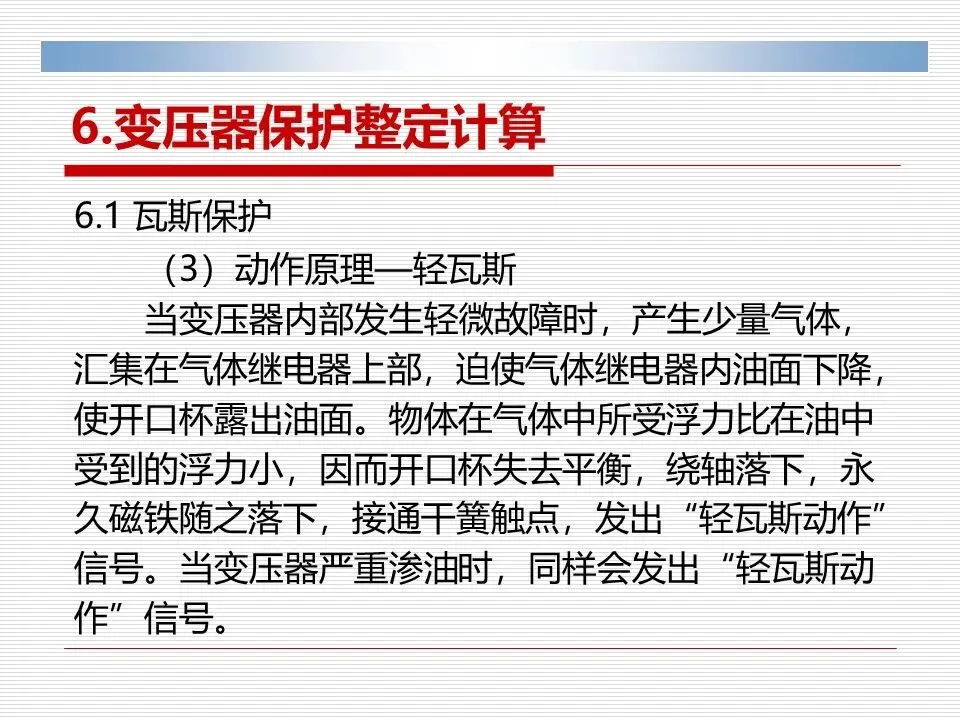

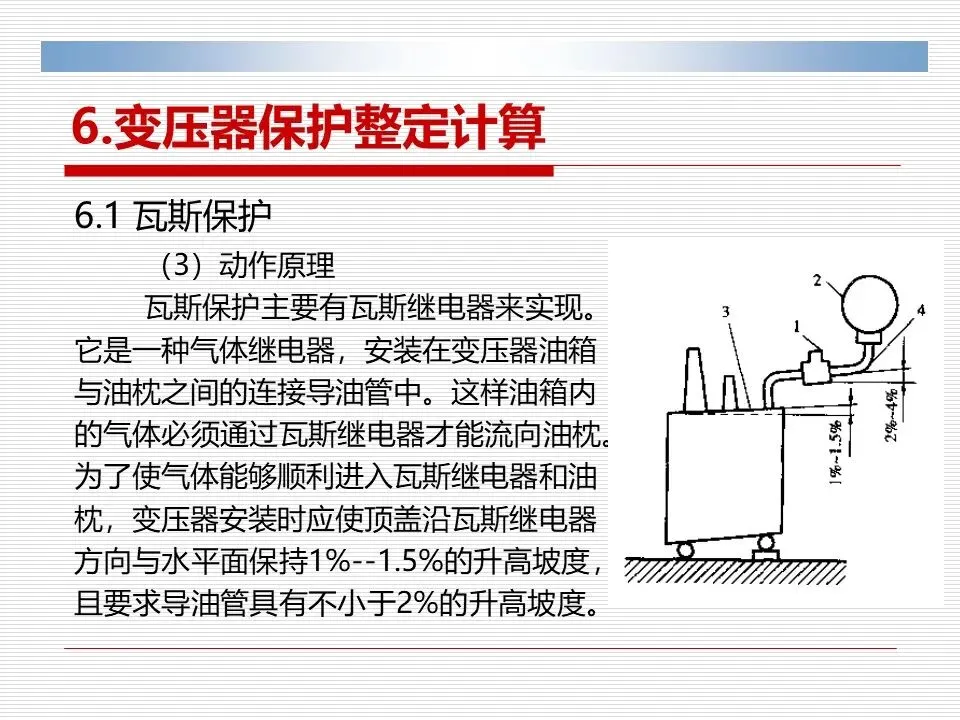

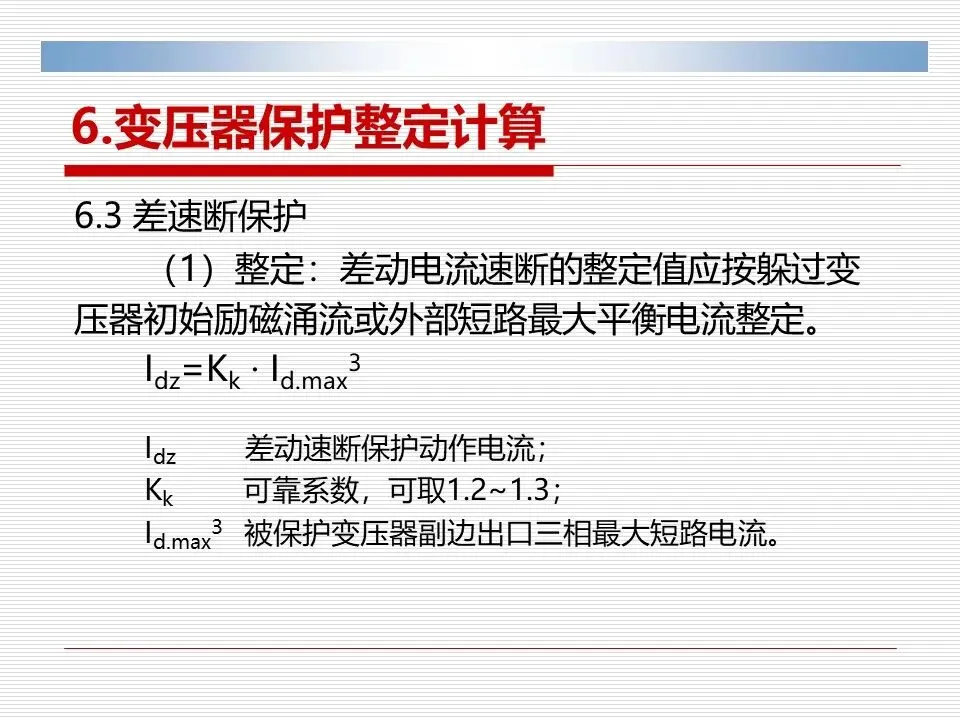

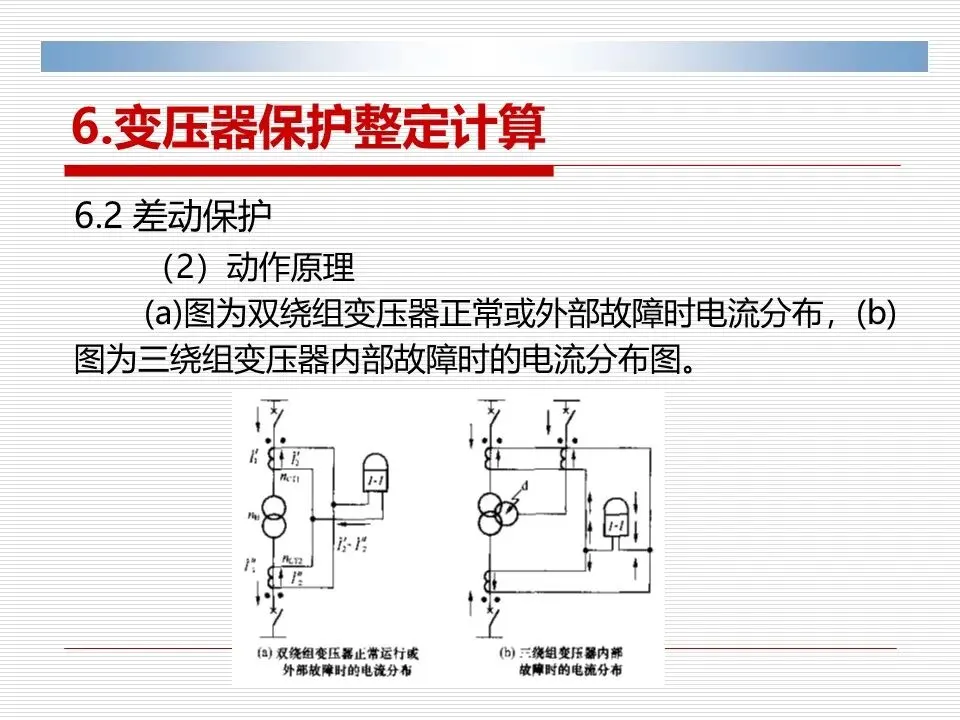

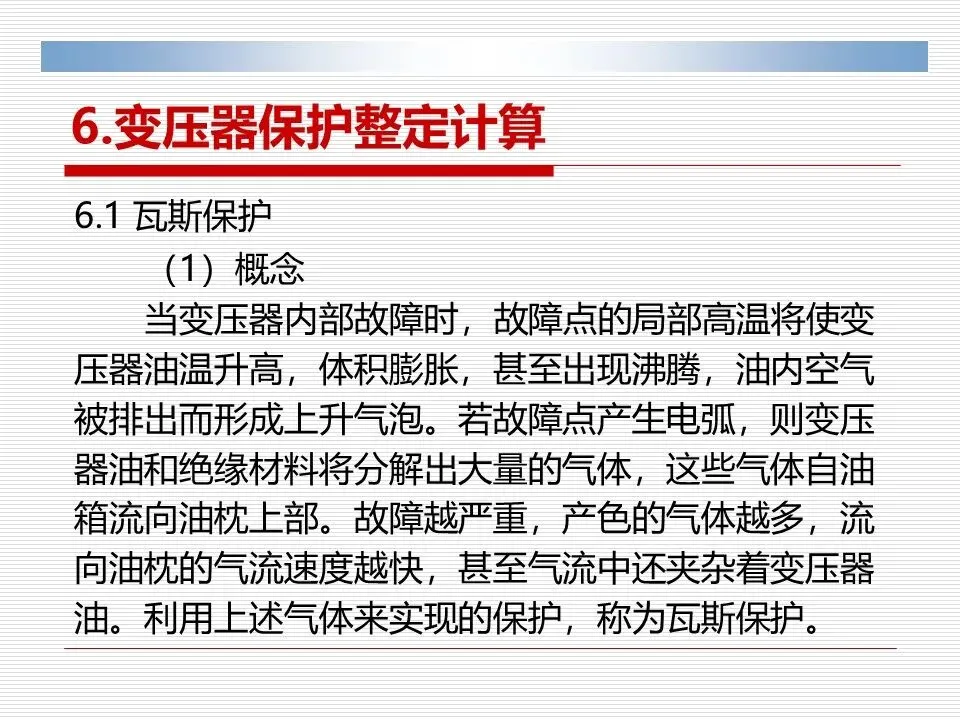

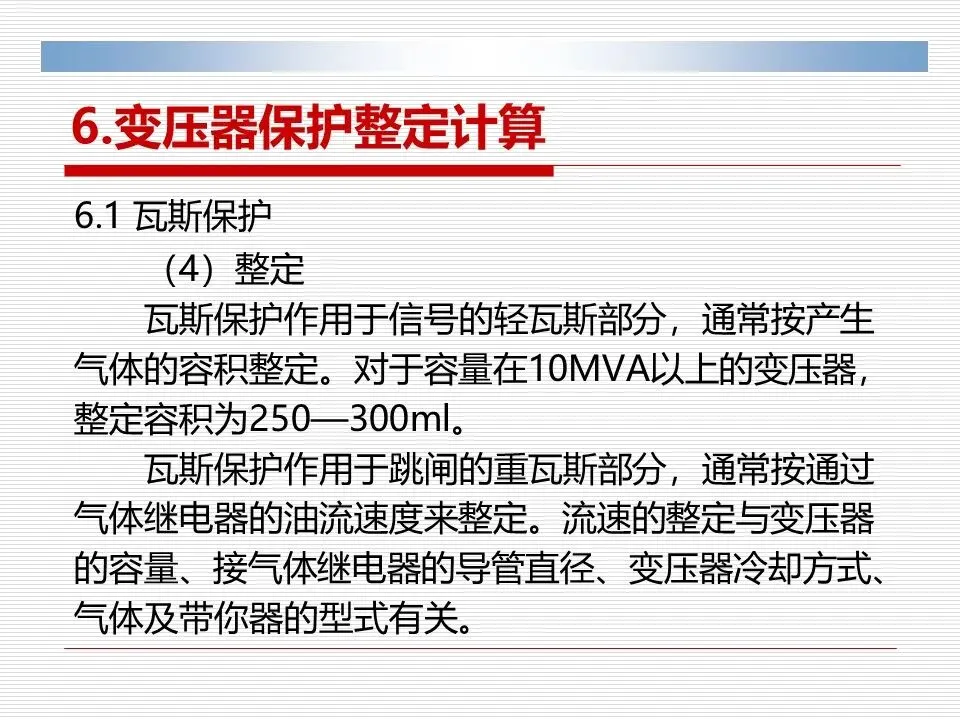

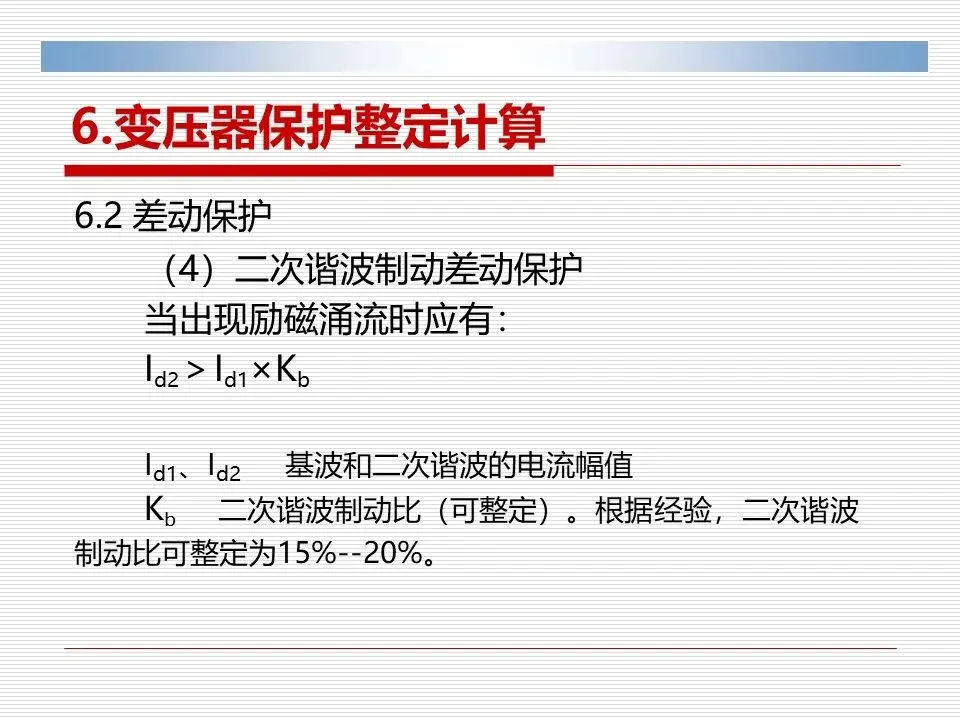

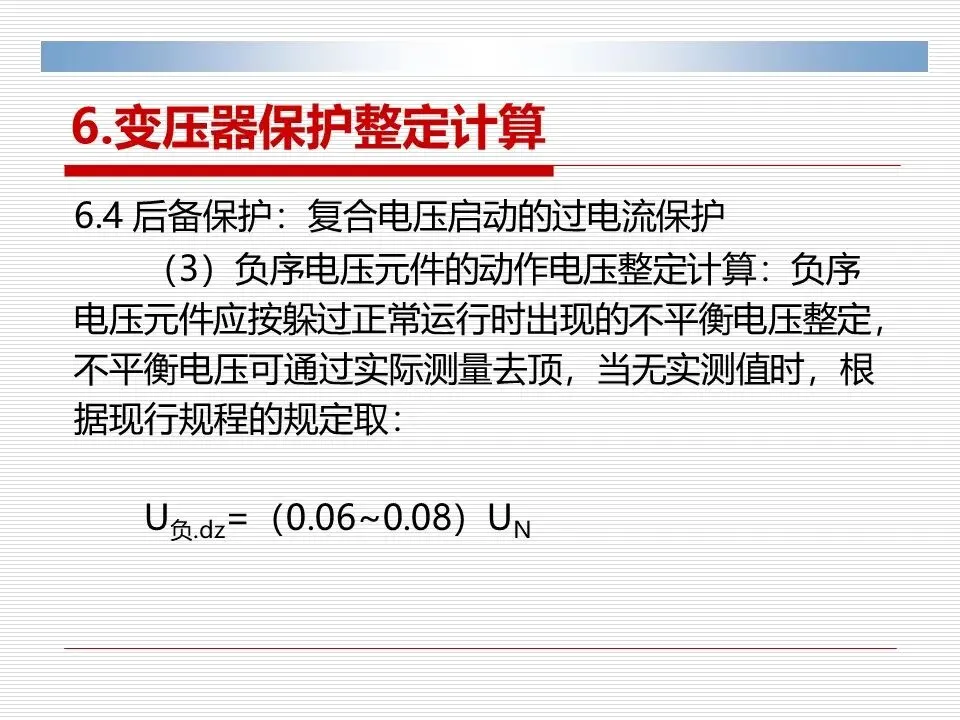

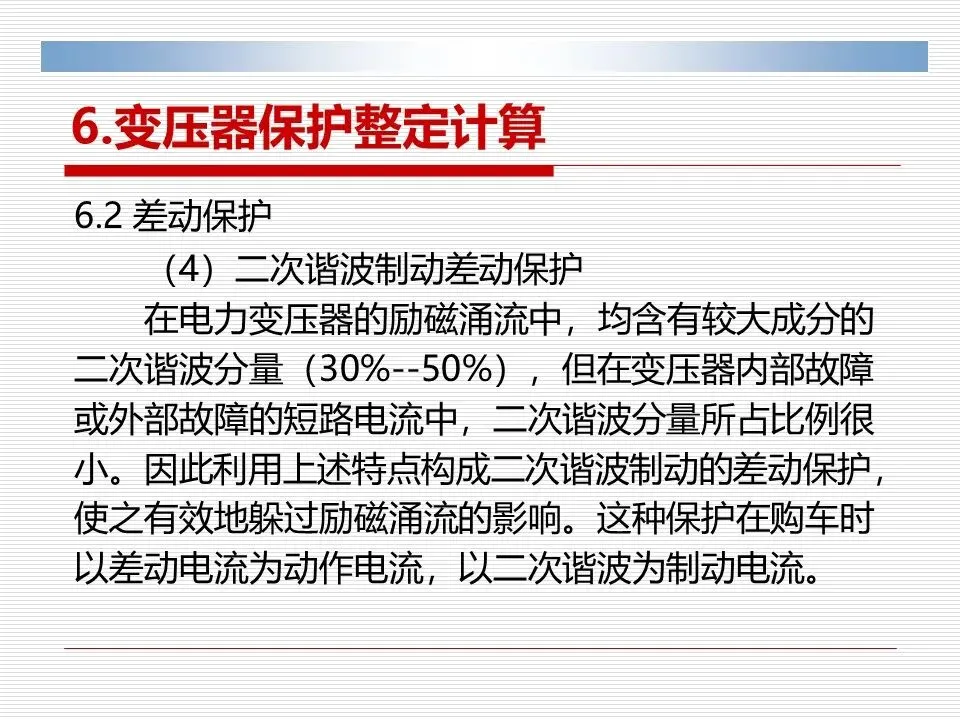

变压器保护整定计算

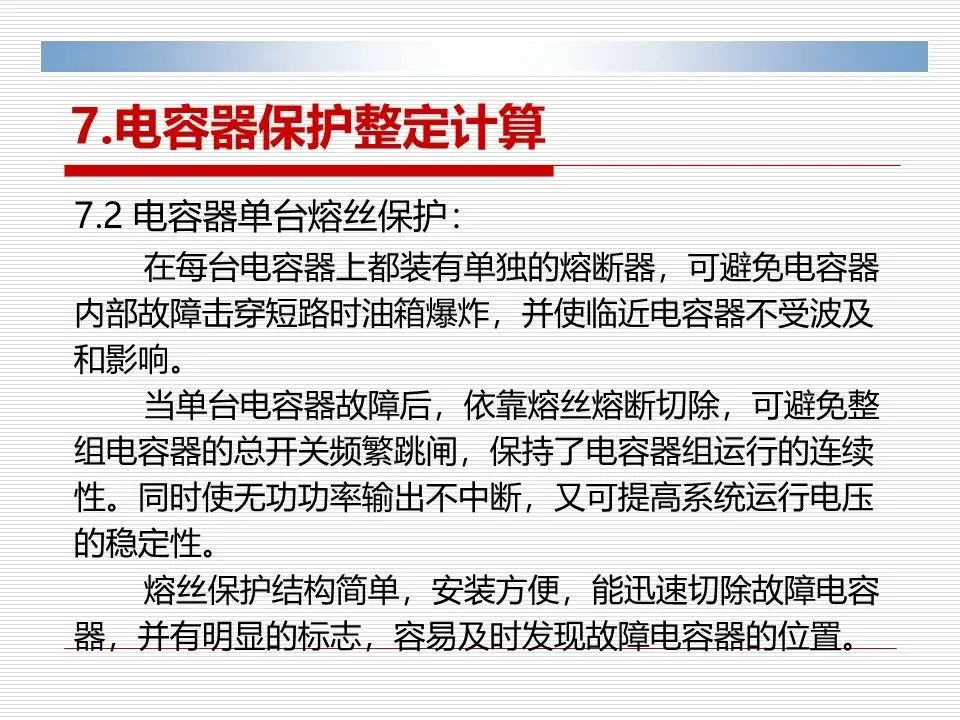

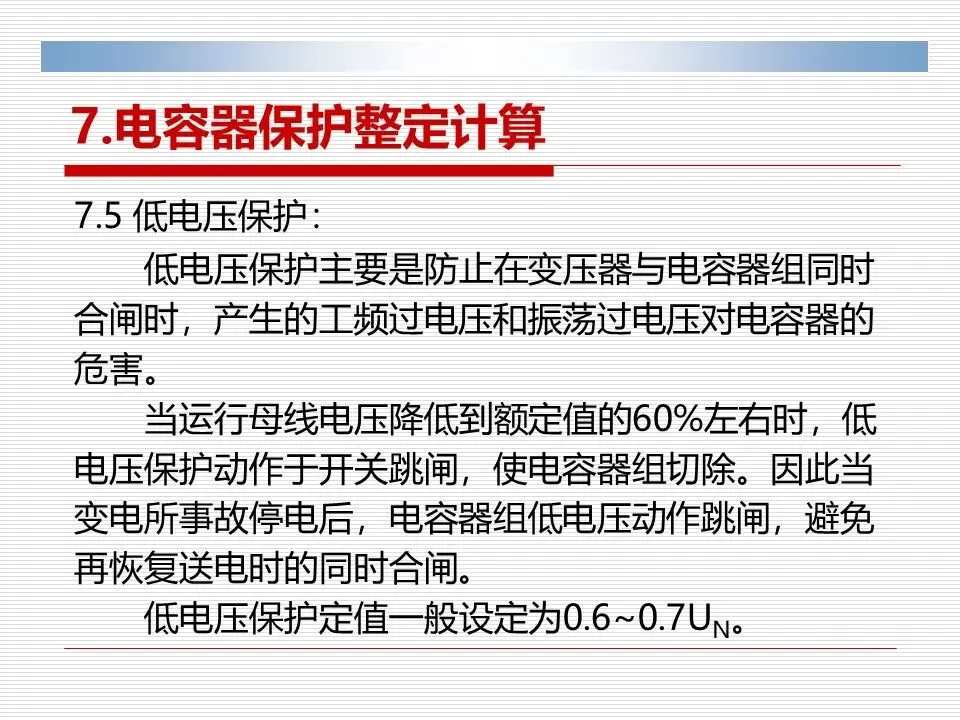

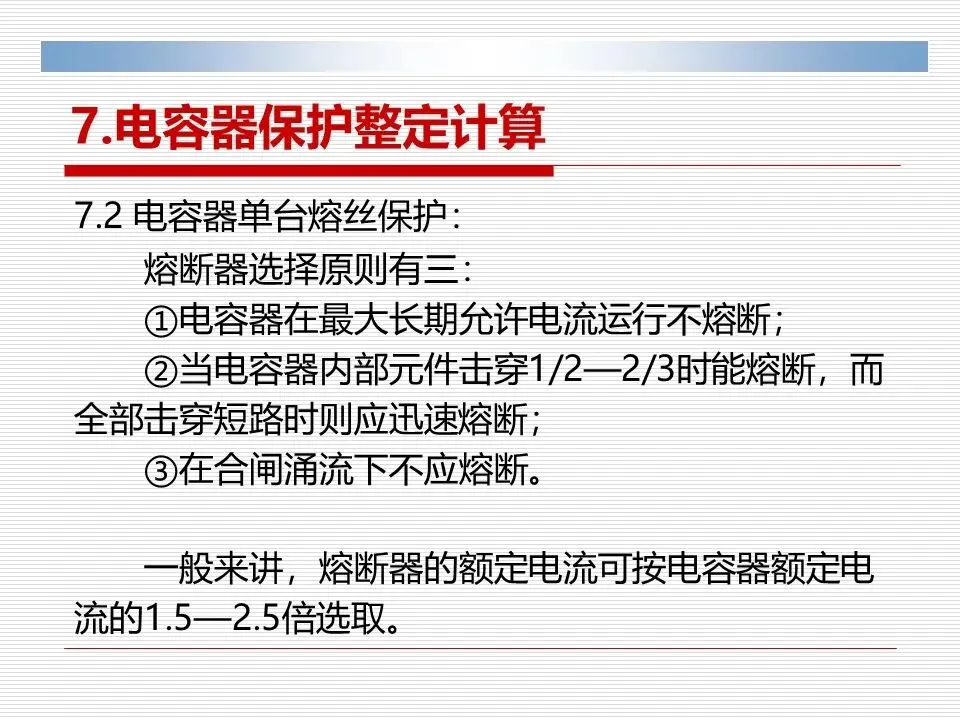

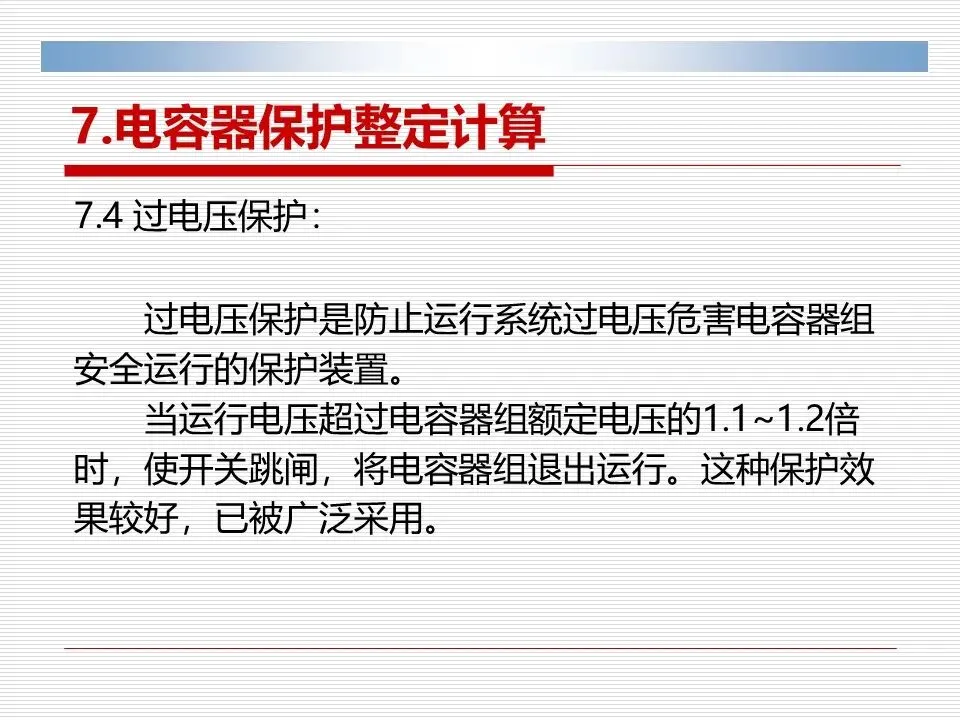

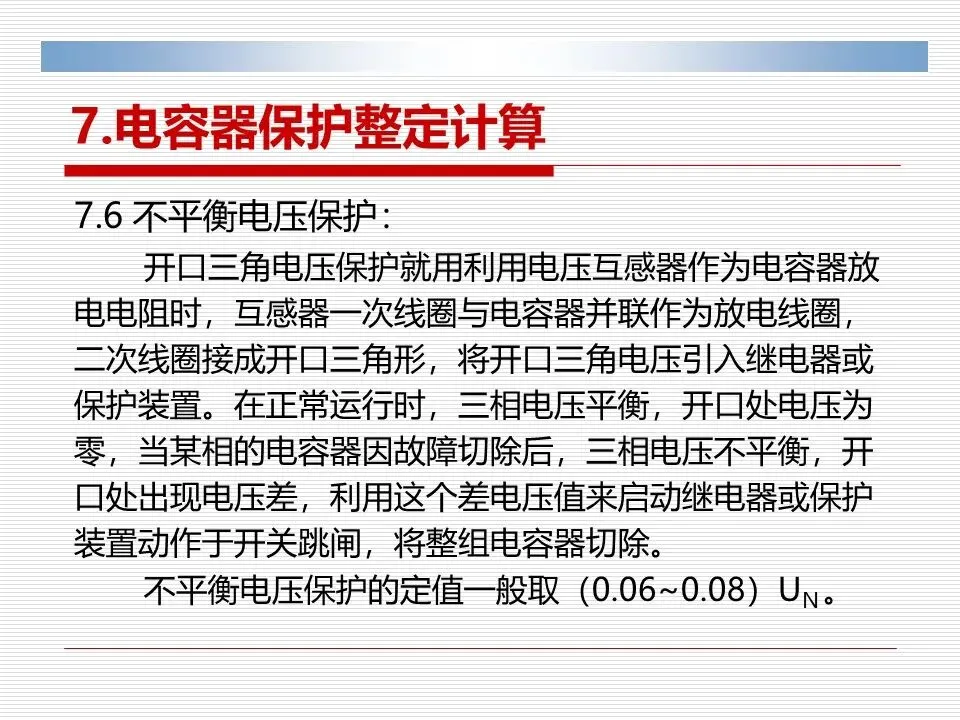

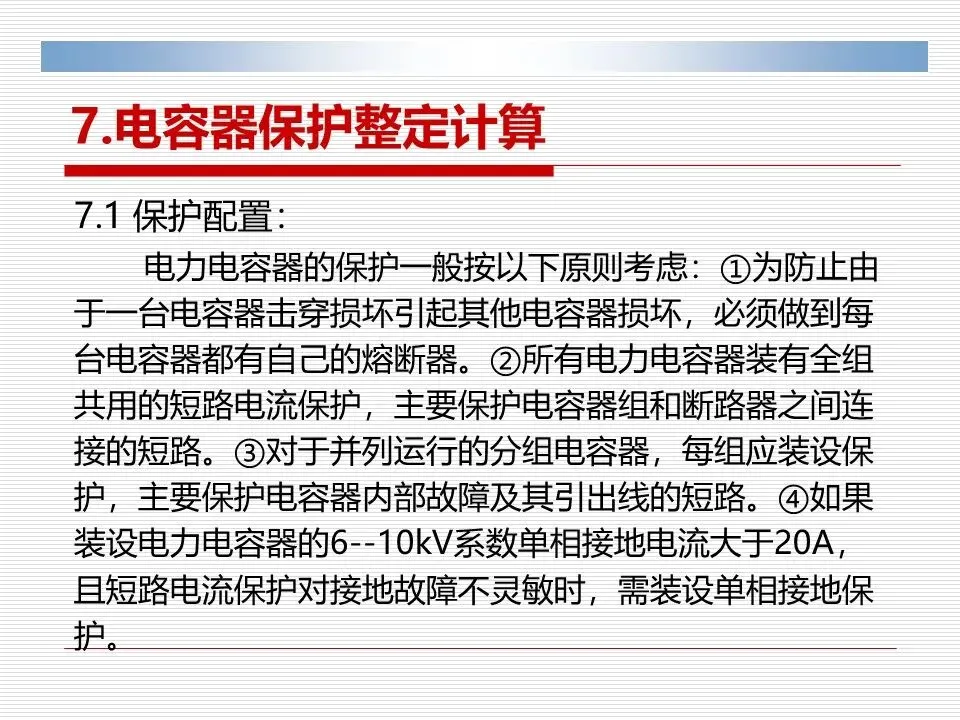

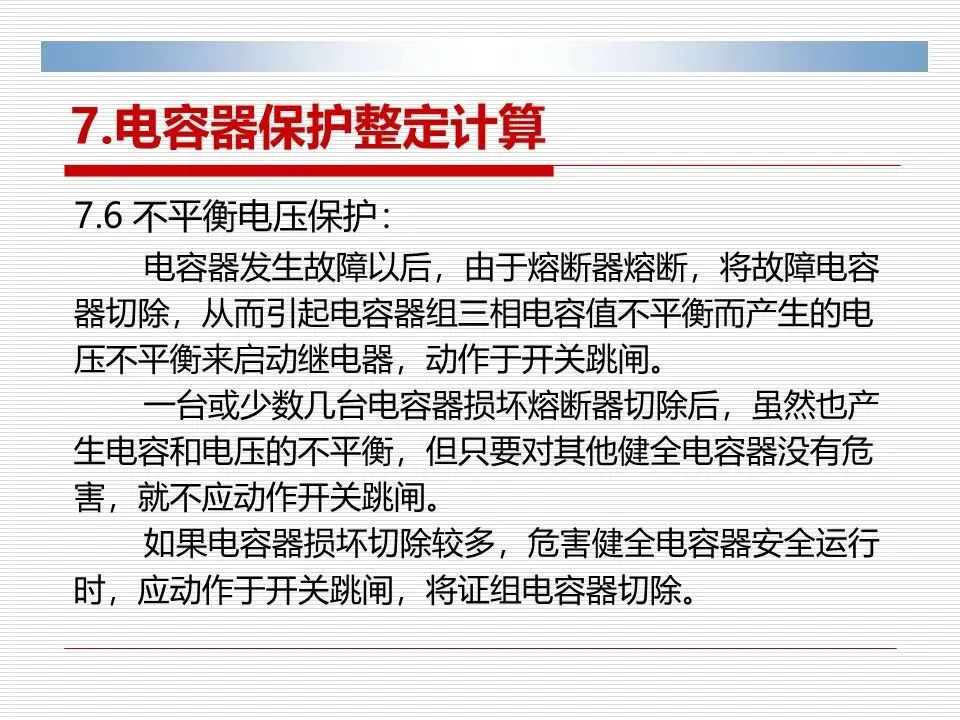

电容器保护整定计算

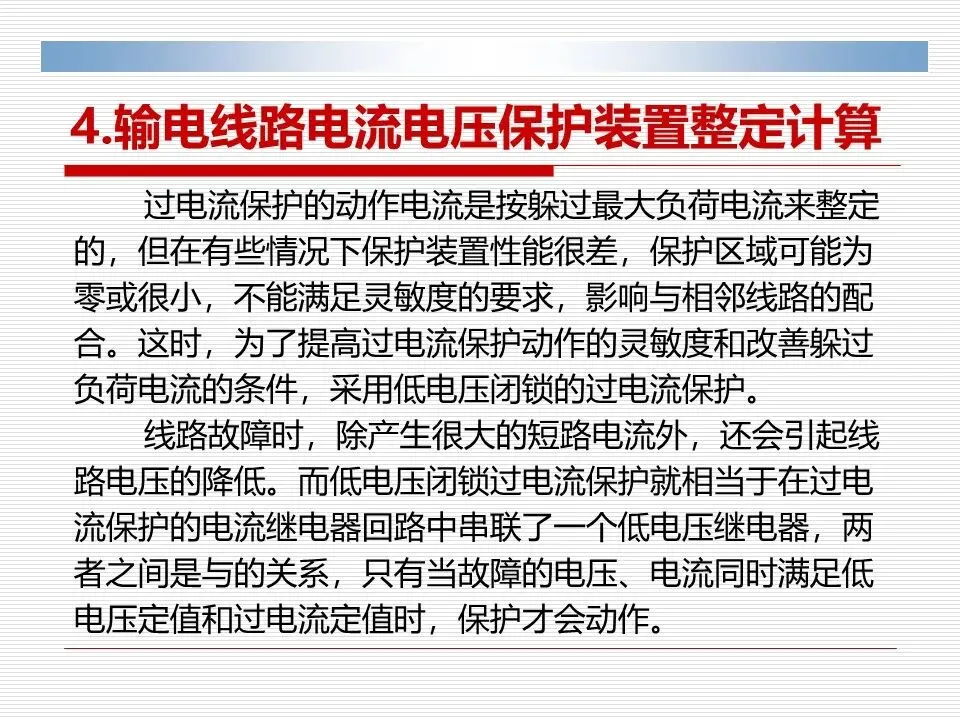

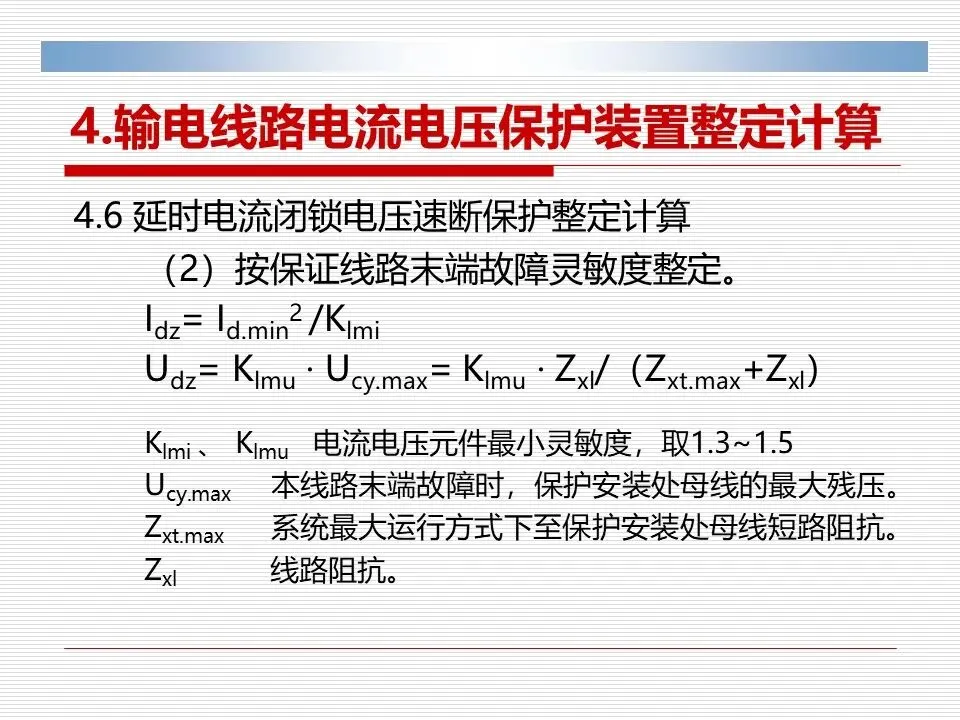

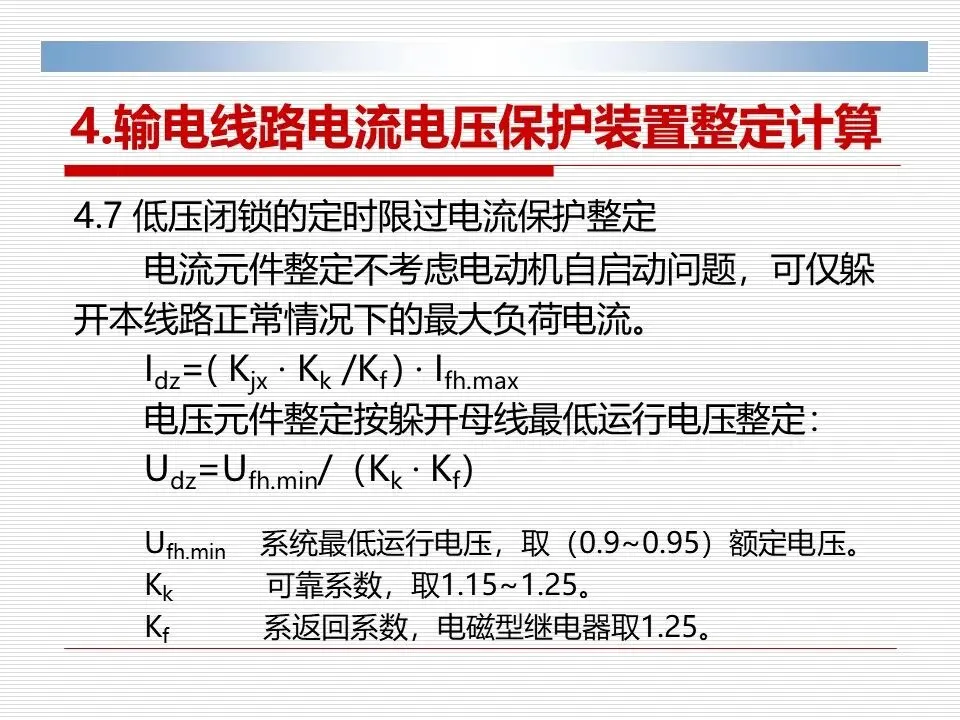

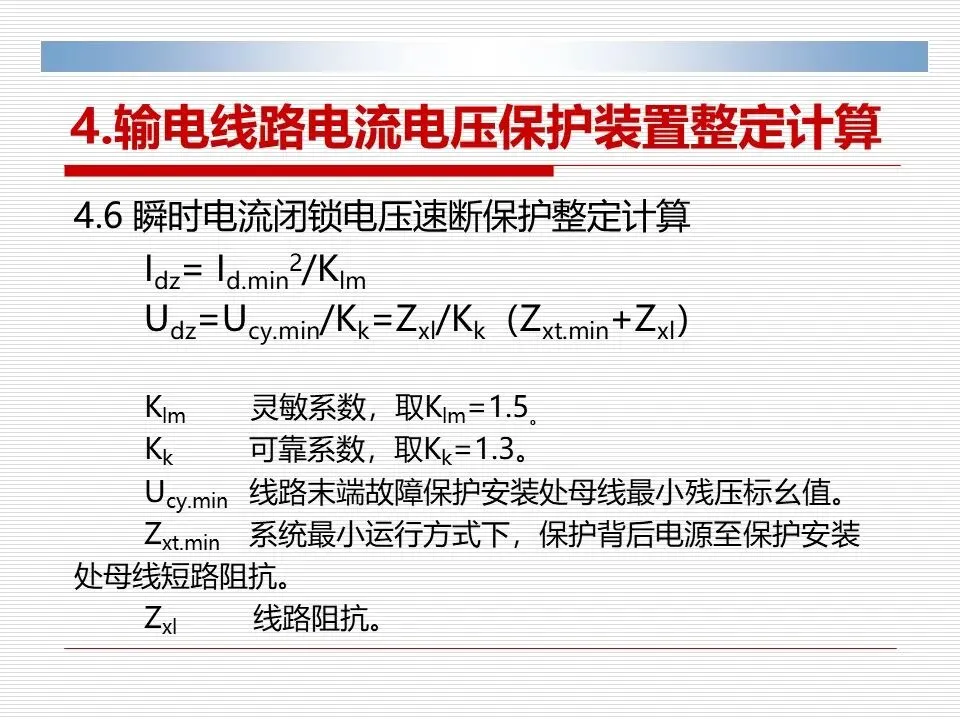

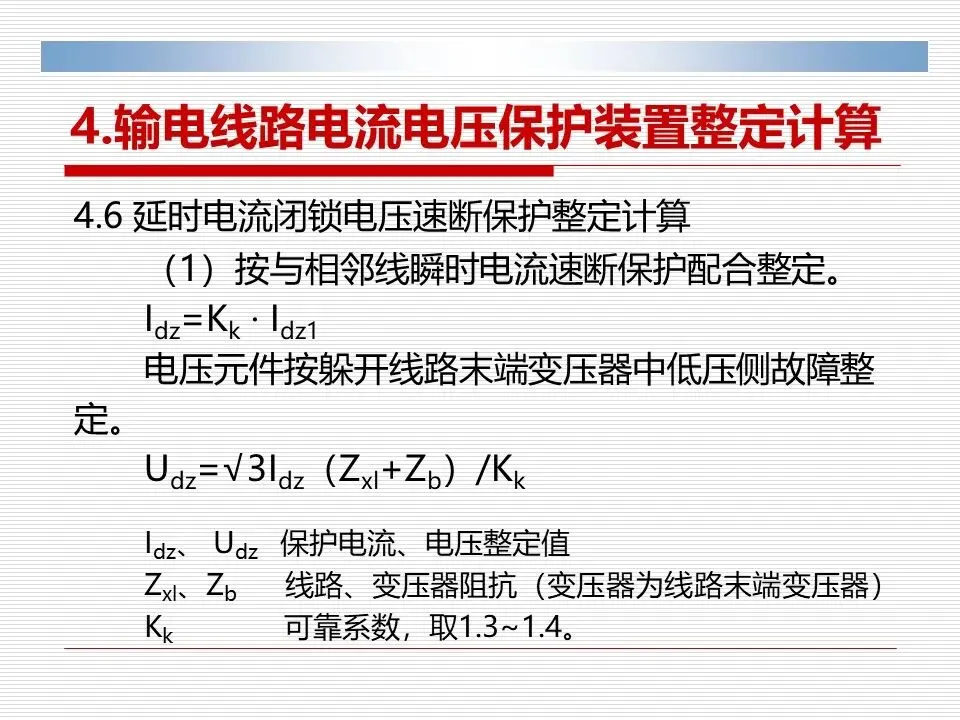

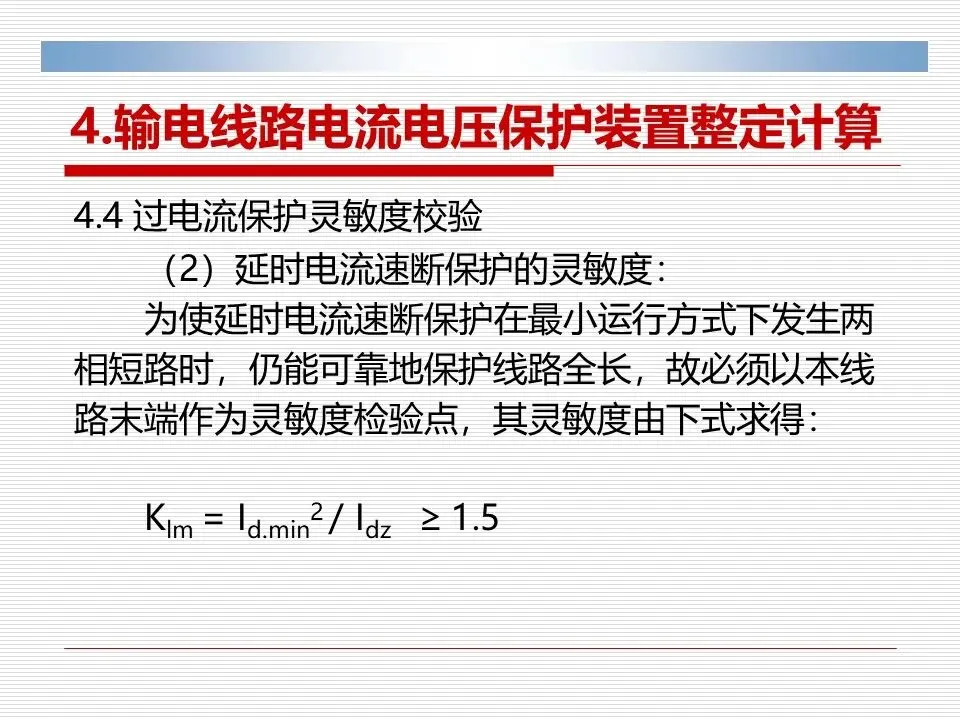

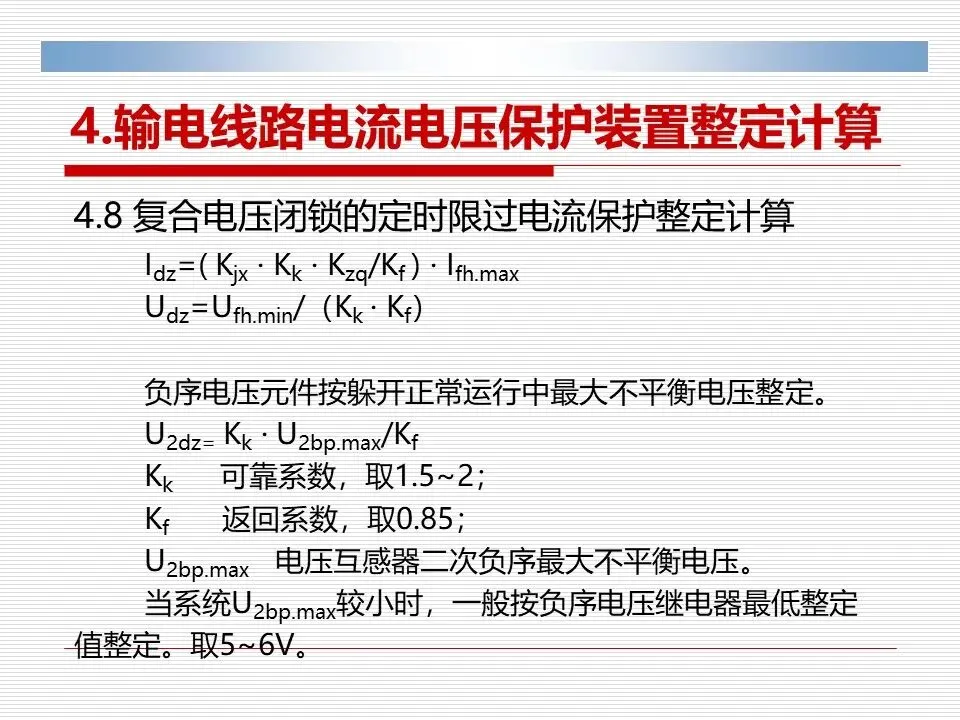

4.输电线路电流电压保护装置整定计算
4.1 概念

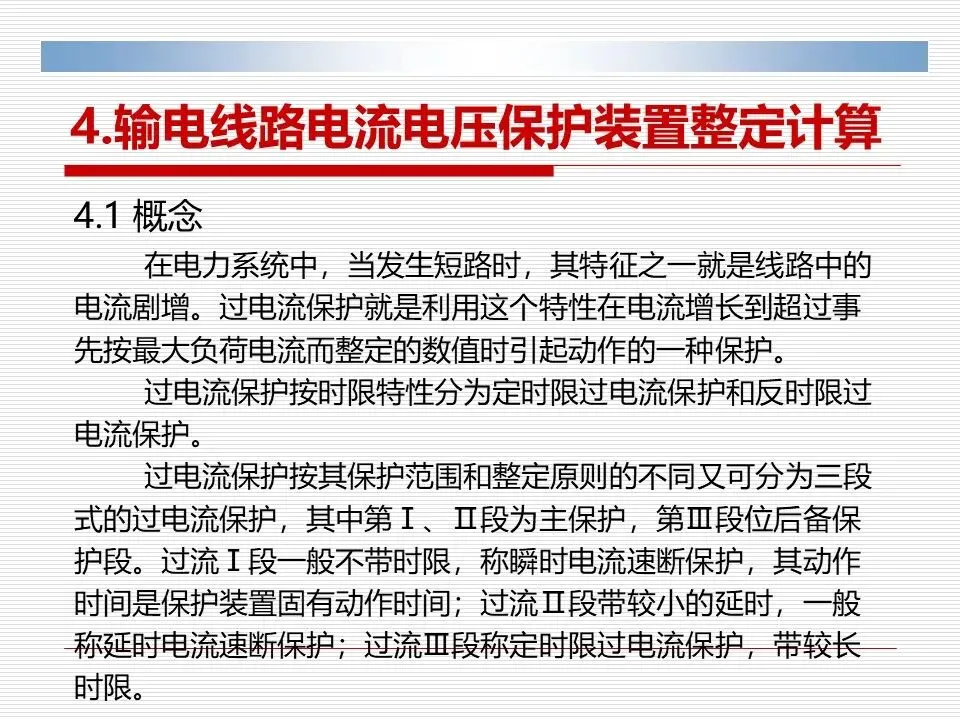

在电力系统中，当发生短路时，其特征之一就是线路中的电流剧增。过电流保护就是利用这个特性在电流增长到超过事先按最大负荷电流而整定的数值时引起动作的一种保护。
过电流保护按时限特性分为定时限过电流保护和反时限过电流保护。
过电流保护按其保护范围和整定原则的不同又可分为三段式的过电流保护，其中第Ⅰ、Ⅱ段为主保护，第Ⅲ段位后备保护段。过流Ⅰ段一般不带时限，称瞬时电流速断保护，其动作时间是保护装置固有动作时间；过流Ⅱ段带较小的延时，一般称延时电流速断保护；过流Ⅲ段称定时限过电流保护，带较长时限。

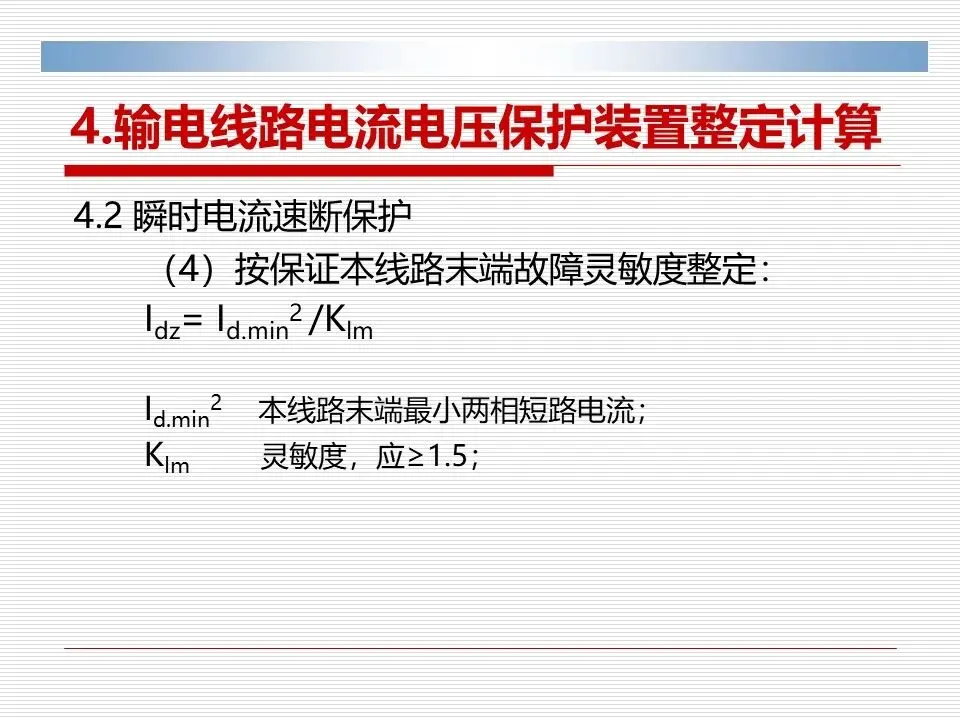

4.2 瞬时电流速断保护

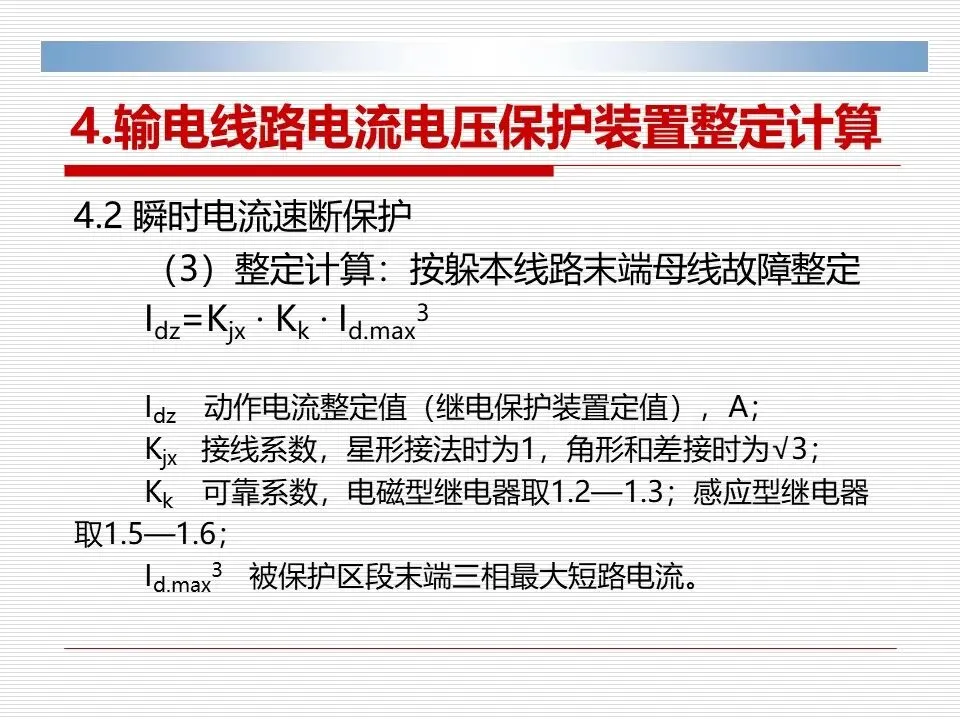

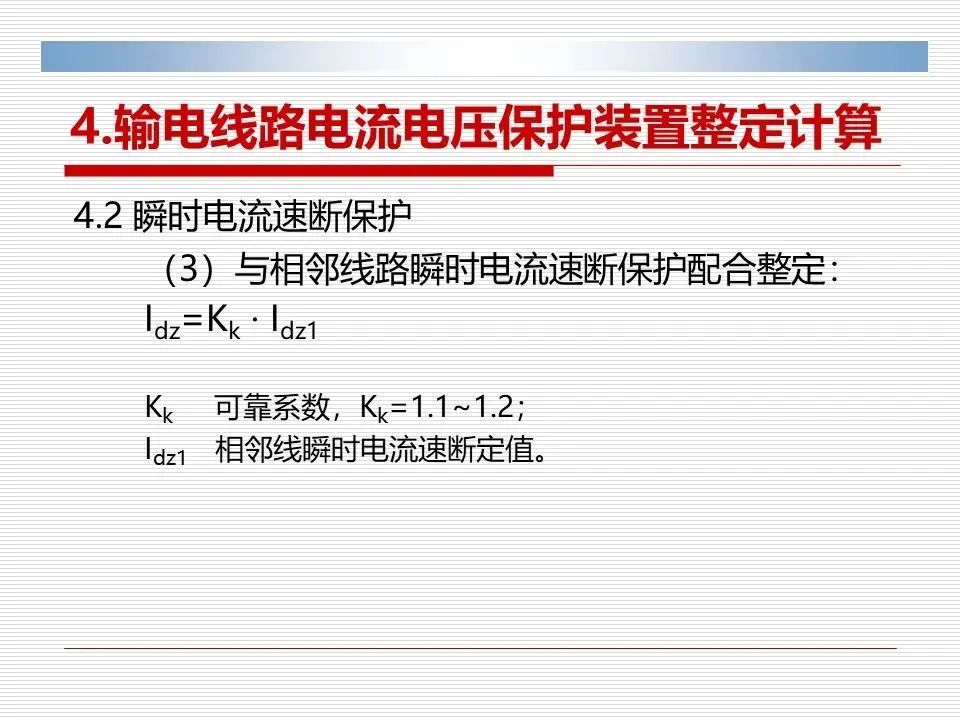

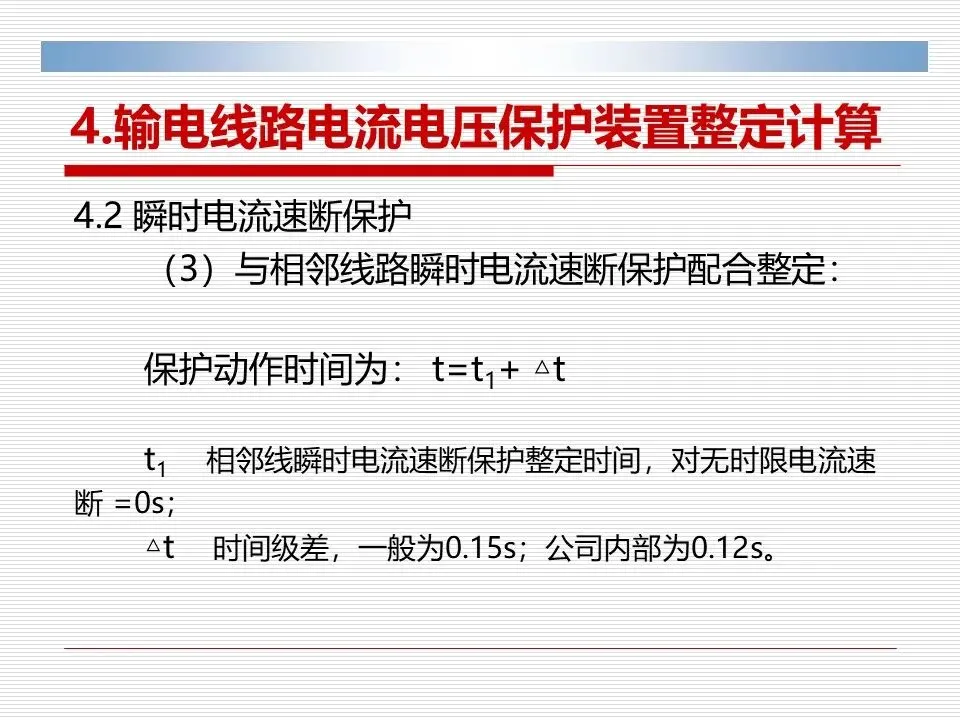

（1）整定原则：瞬时电流速断保护的起动电流是按躲过被保护线路末端的最大短路电流来整定的；而且瞬时电流速断保护是通过动作电流的正确选择达到上下级保护动作的选择性，而不是依靠动作时间阶差来达到动作选择性，因此瞬时电流速断保护不采用时间继电器，其动作时间为零秒，是快速保护。由于电流速断保护具有可靠的选择性和快速性，因此多用作线路（或其它设备）的主要保护。

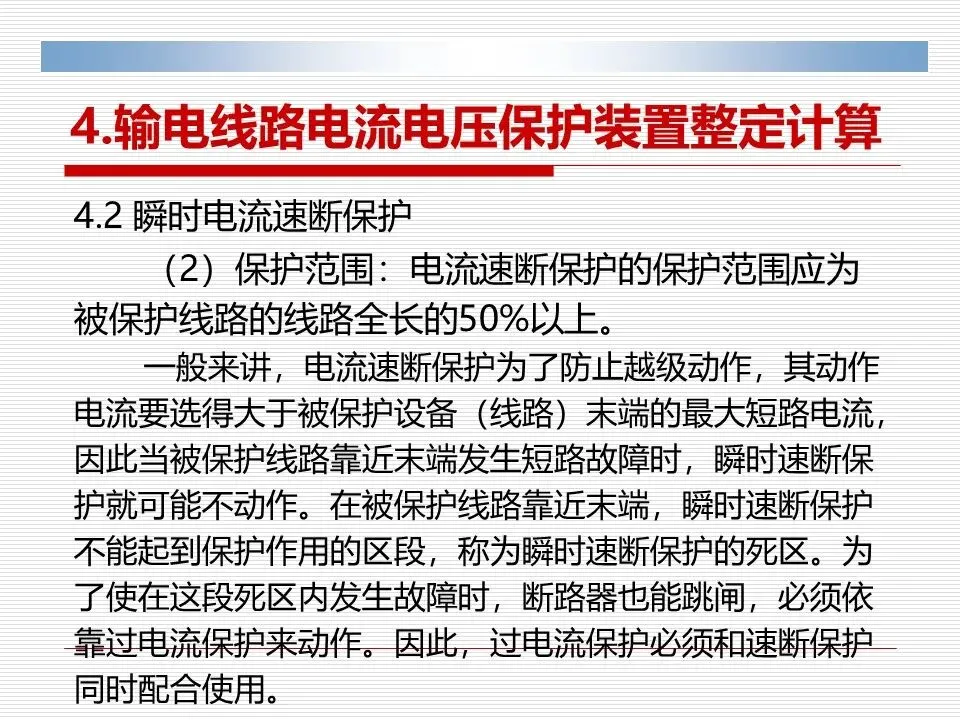

（2）保护范围：电流速断保护的保护范围应为被保护线路的线路全长的50%以上。

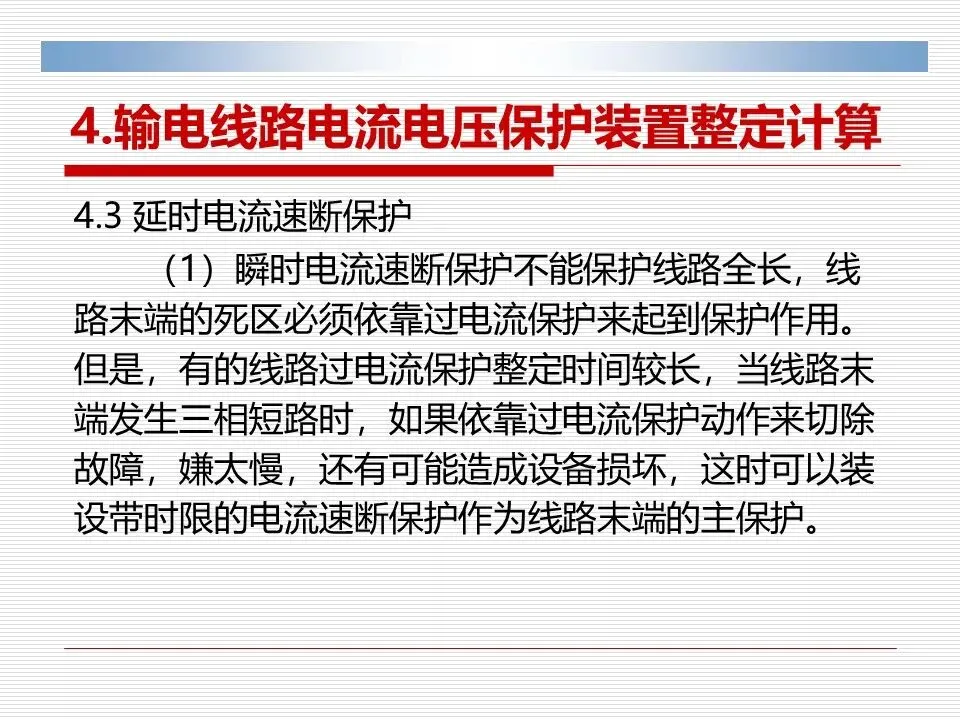

一般来讲，电流速断保护为了防止越级动作，其动作电流要选得大于被保护设备（线路）末端的最大短路电流，因此当被保护线路靠近末端发生短路故障时，瞬时速断保护就可能不动作。在被保护线路靠近末端，瞬时速断保护不能起到保护作用的区段，称为瞬时速断保护的死区。为了使在这段死区内发生故障时，断路器也能跳闸，必须依靠过电流保护来动作。因此，过电流保护必须和速断保护同时配合使用。

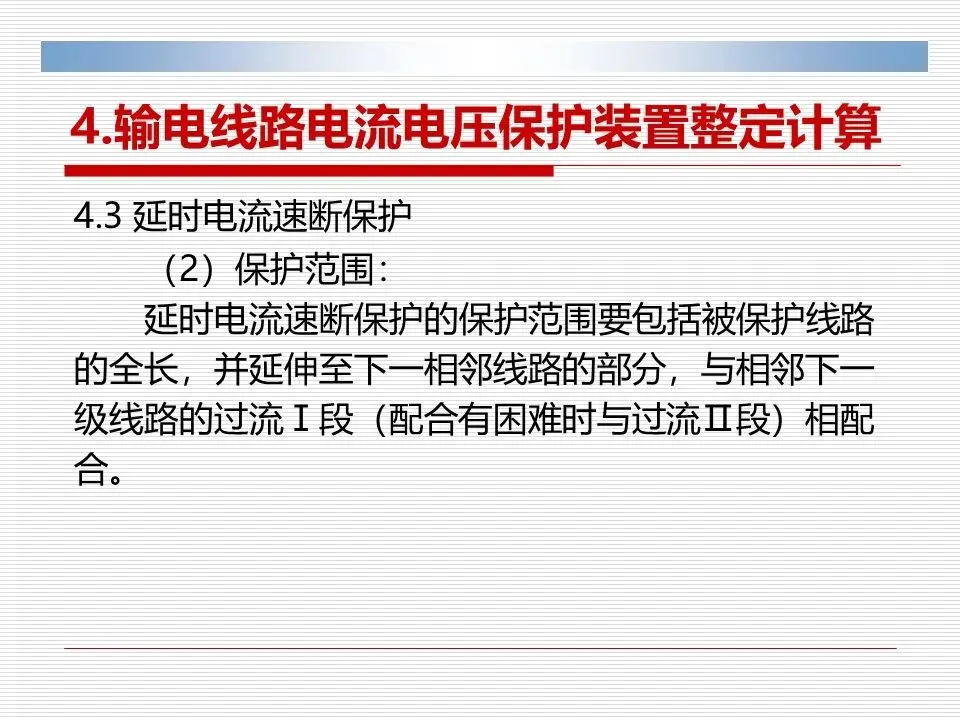

4.3 定时限过电流保护

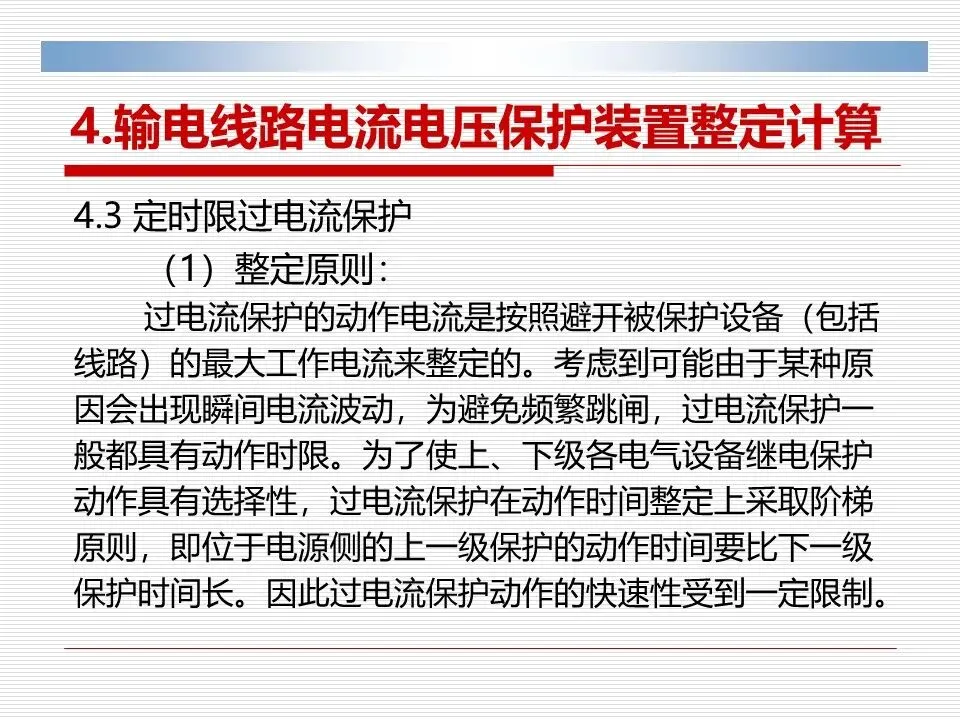

（1）整定原则：

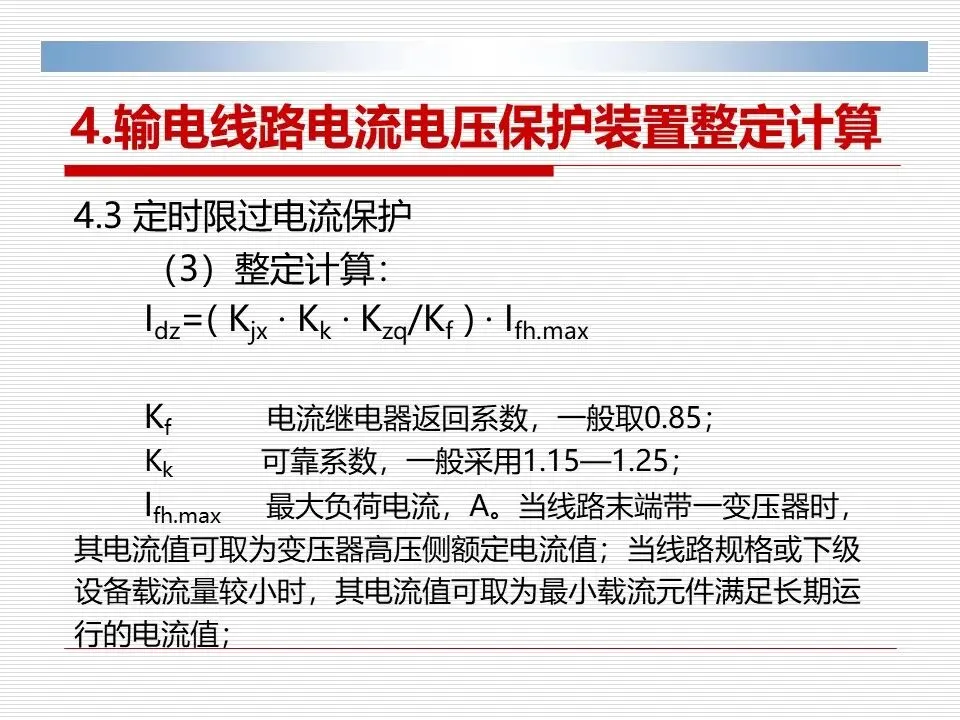

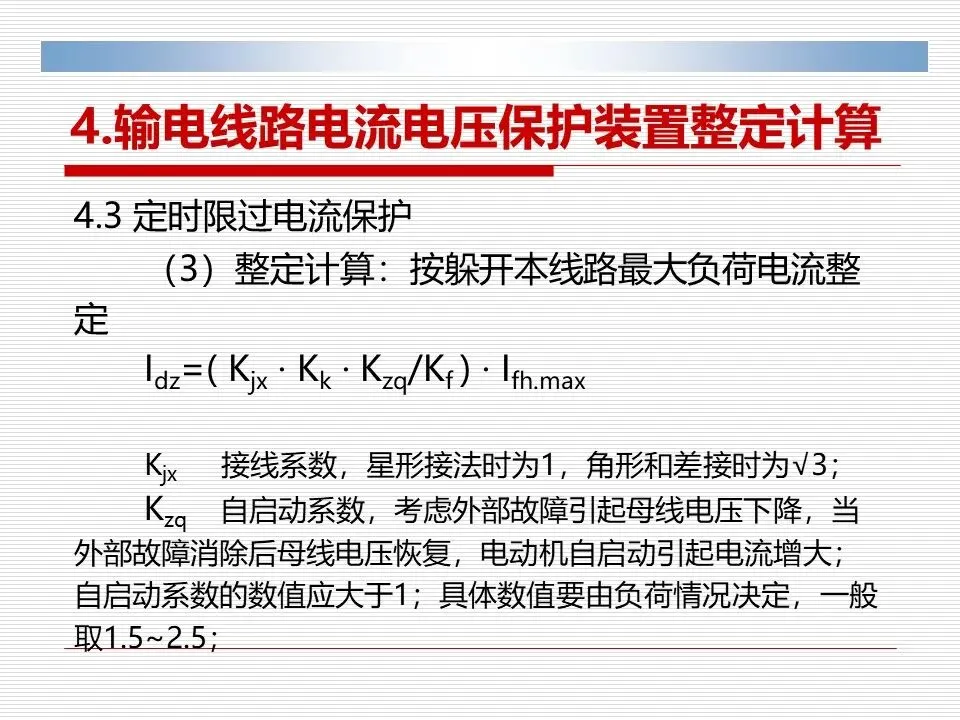

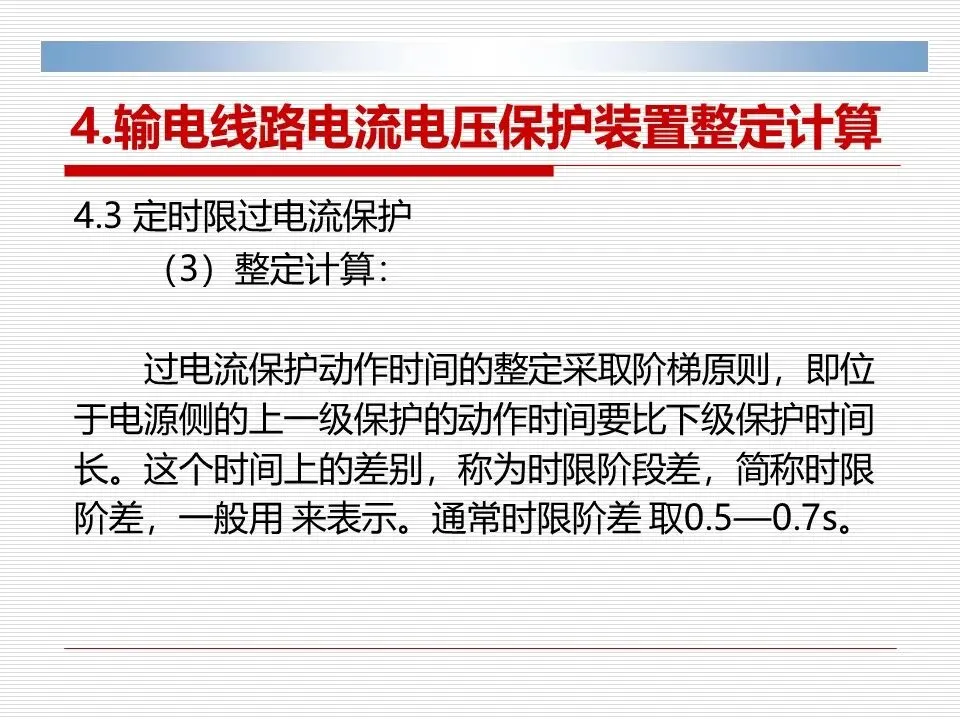

过电流保护的动作电流是按照避开被保护设备（包括线路）的最大工作电流来整定的。考虑到可能由于某种原因会出现瞬间电流波动，为避免频繁跳闸，过电流保护一般都具有动作时限。为了使上、下级各电气设备继电保护动作具有选择性，过电流保护在动作时间整定上采取阶梯原则，即位于电源侧的上一级保护的动作时间要比下一级保护时间长。因此过电流保护动作的快速性受到一定限制。
（2）保护范围：

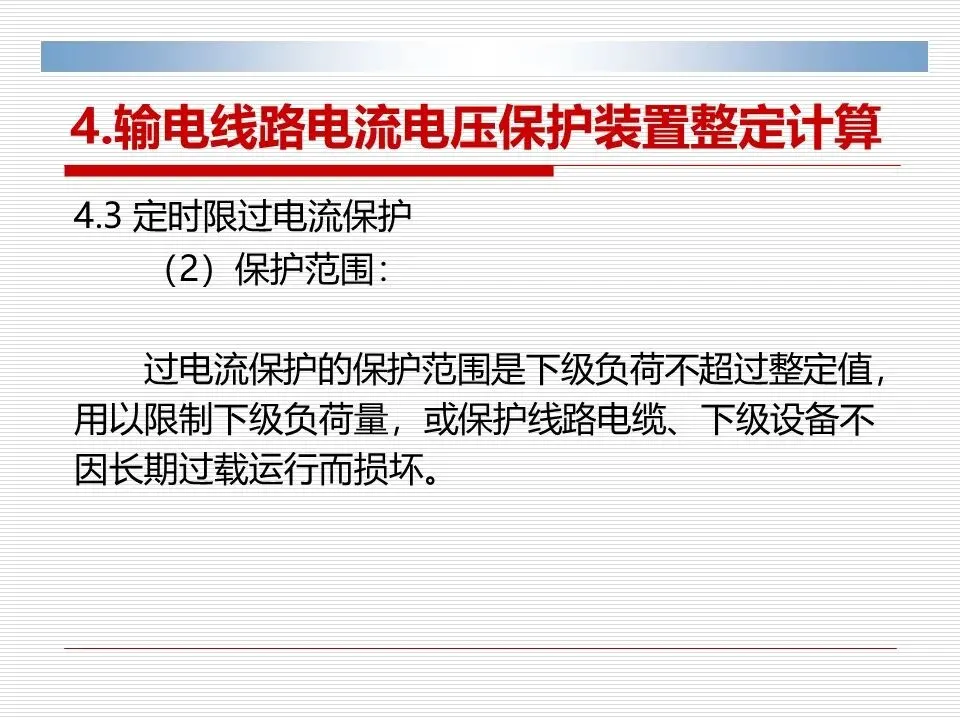

过电流保护的保护范围是下级负荷不超过整定值，用以限制下级负荷量，或保护线路电缆、下级设备不因长期过载运行而损坏。
