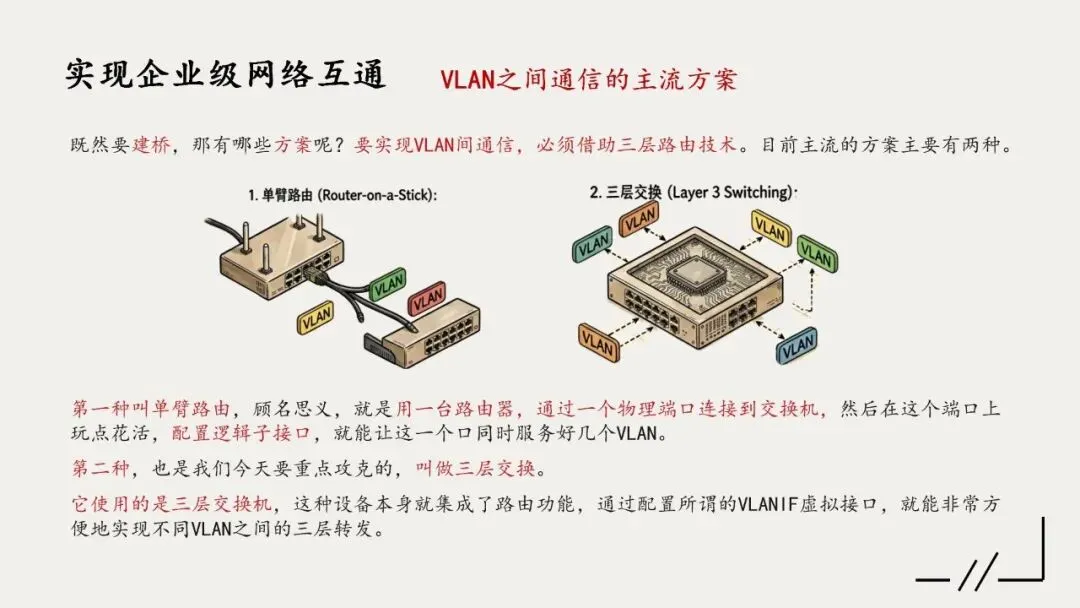

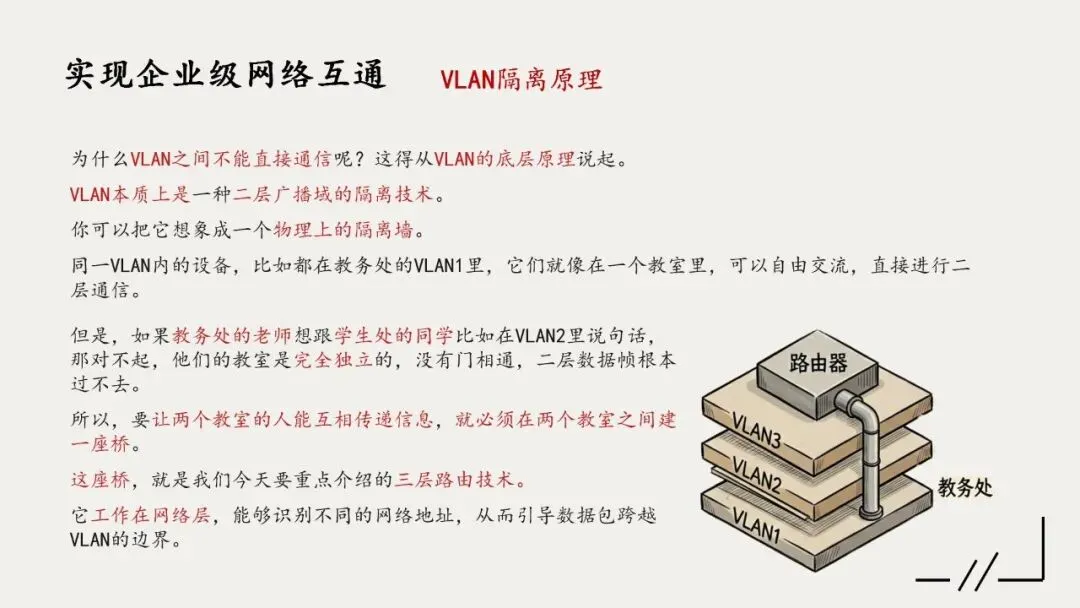

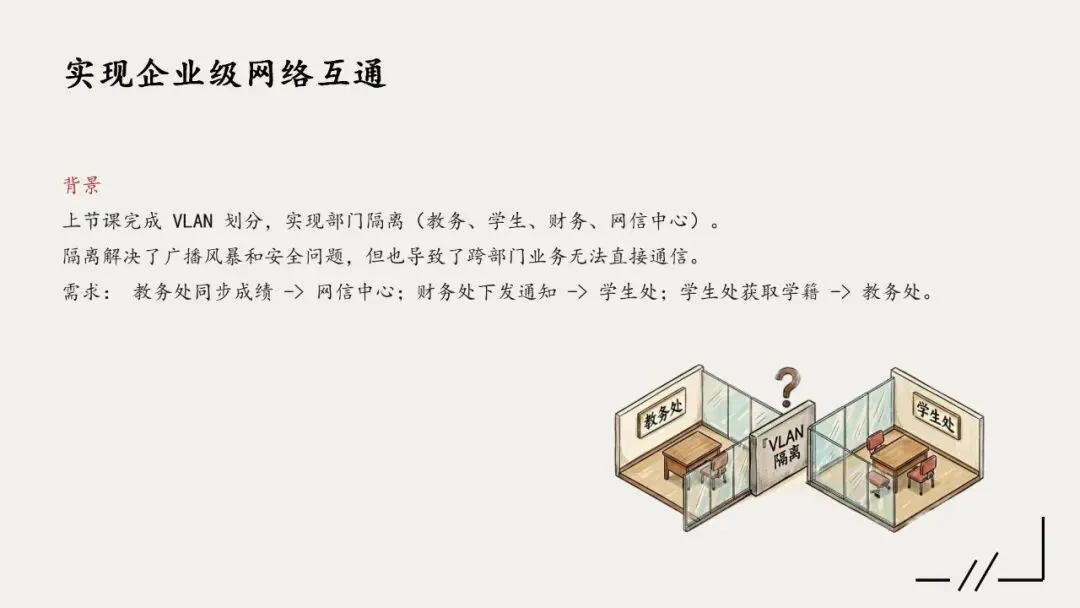

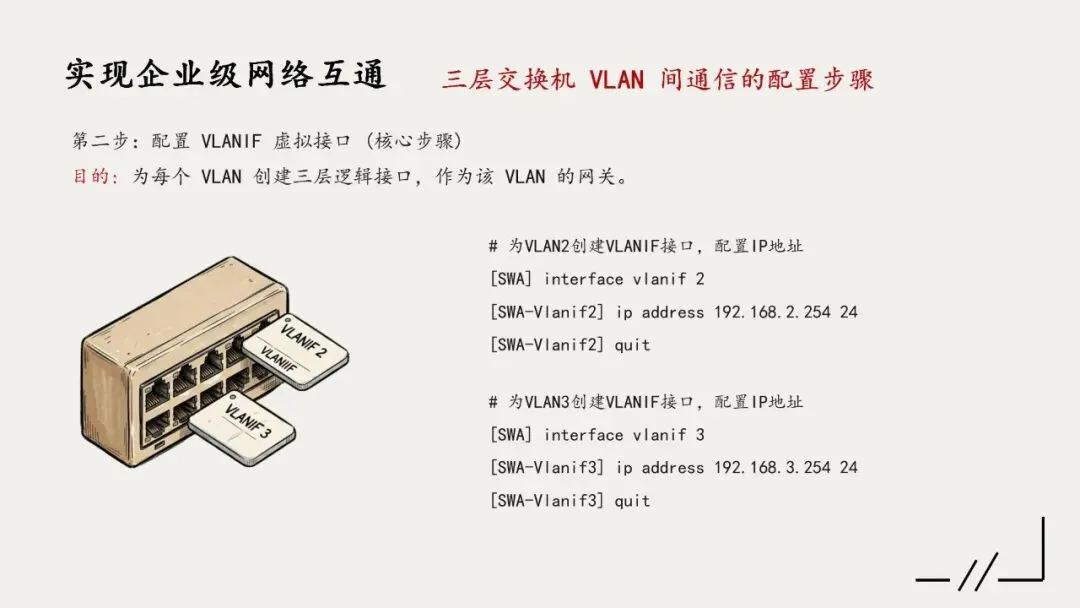

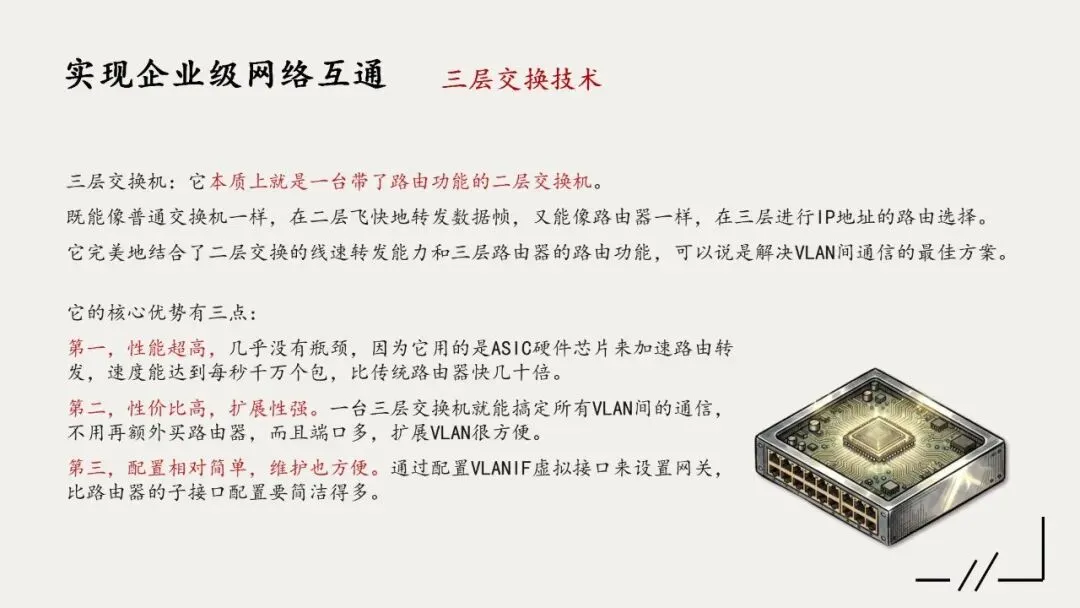

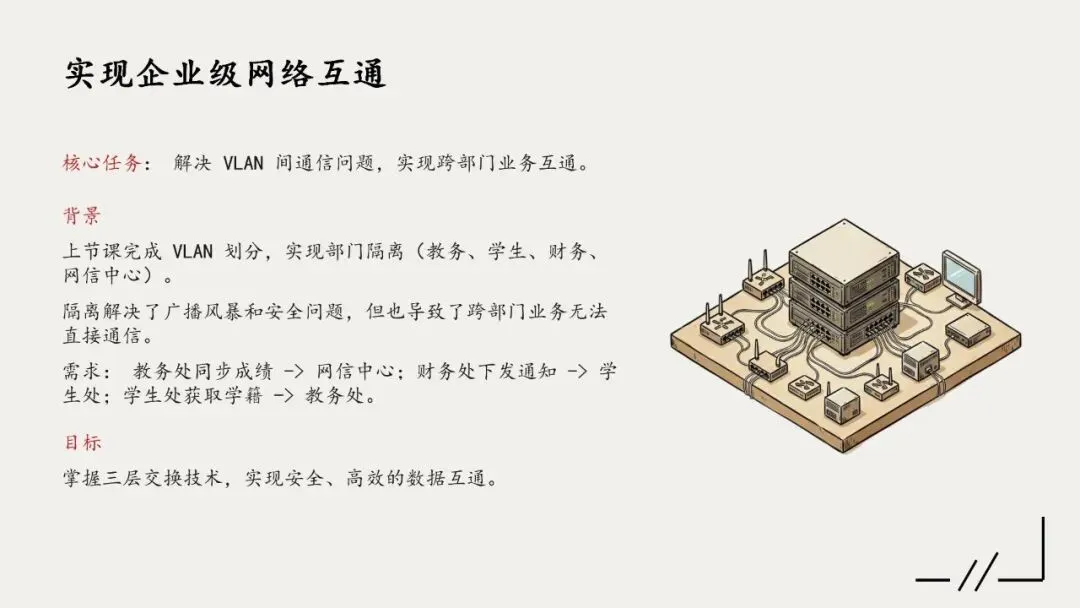

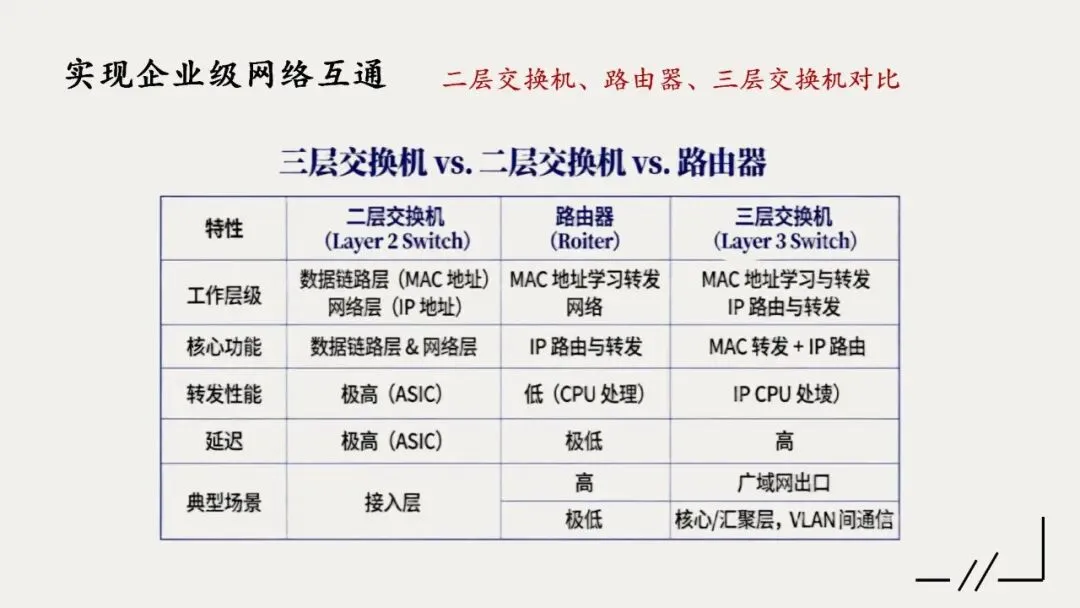

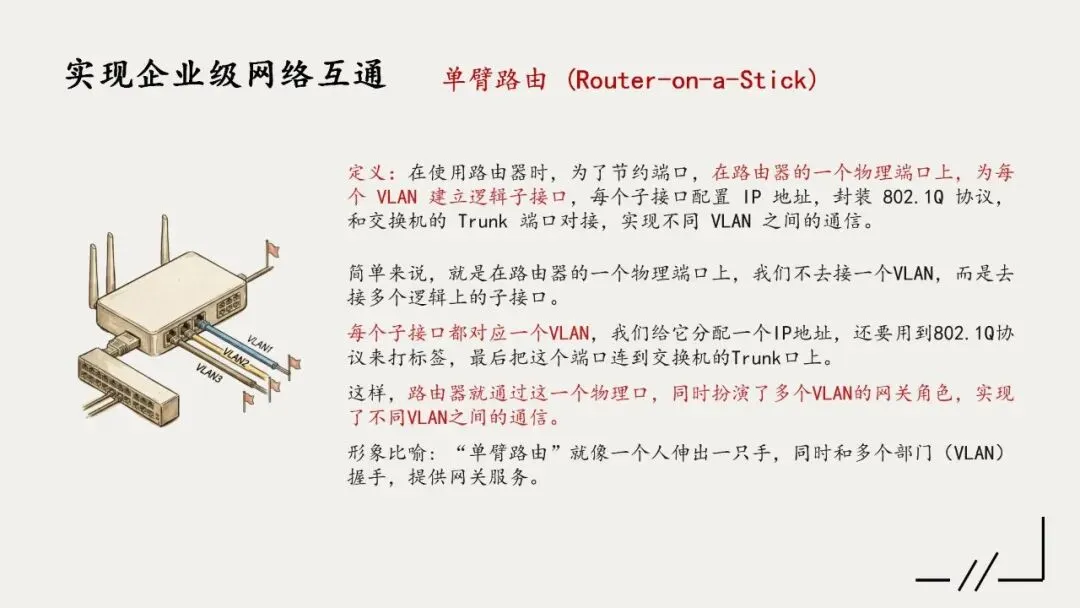

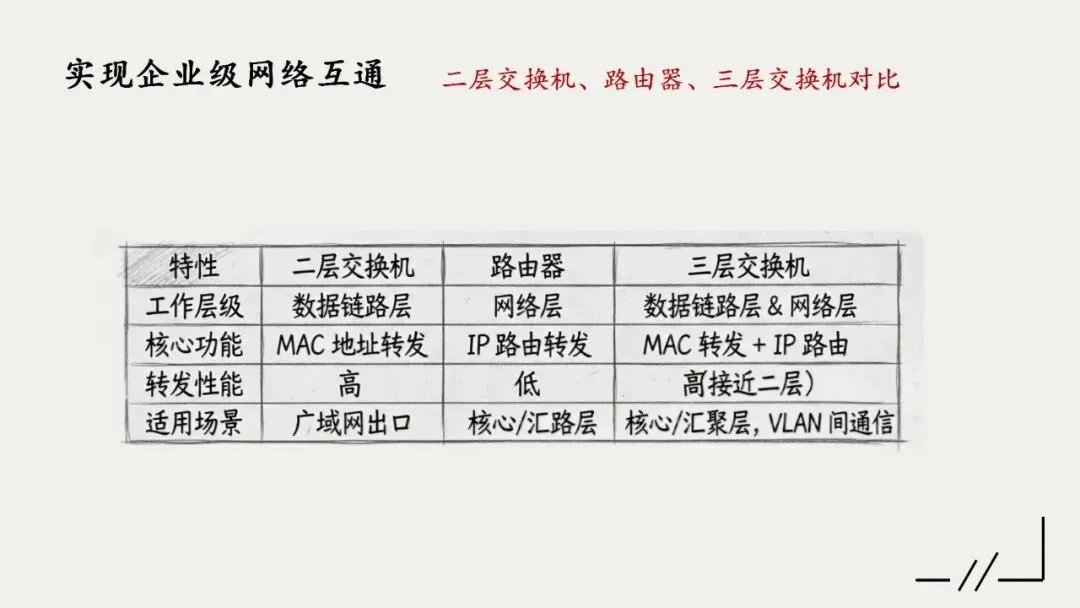

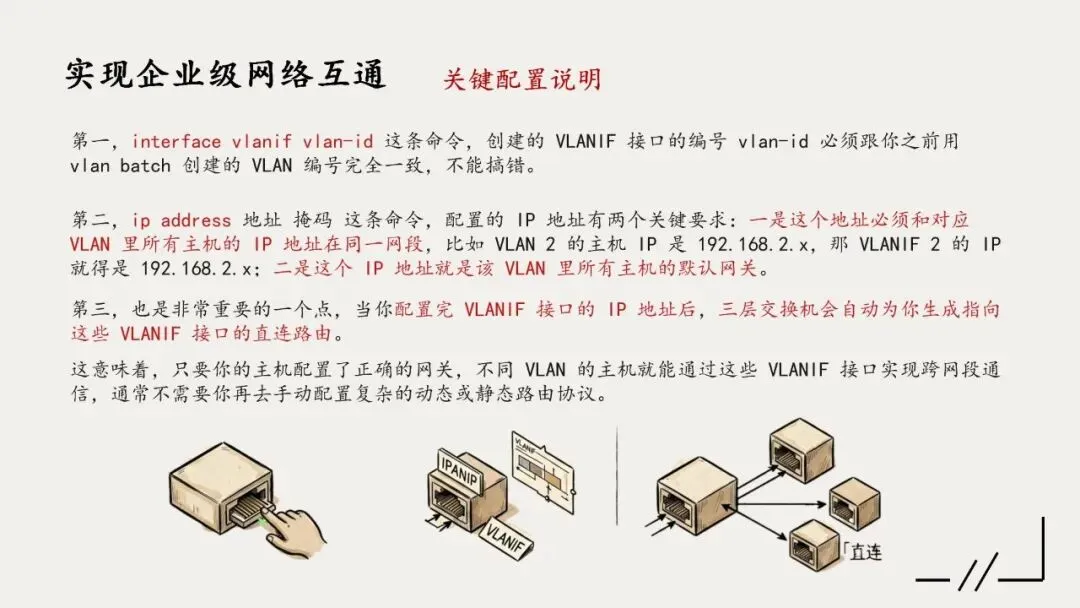

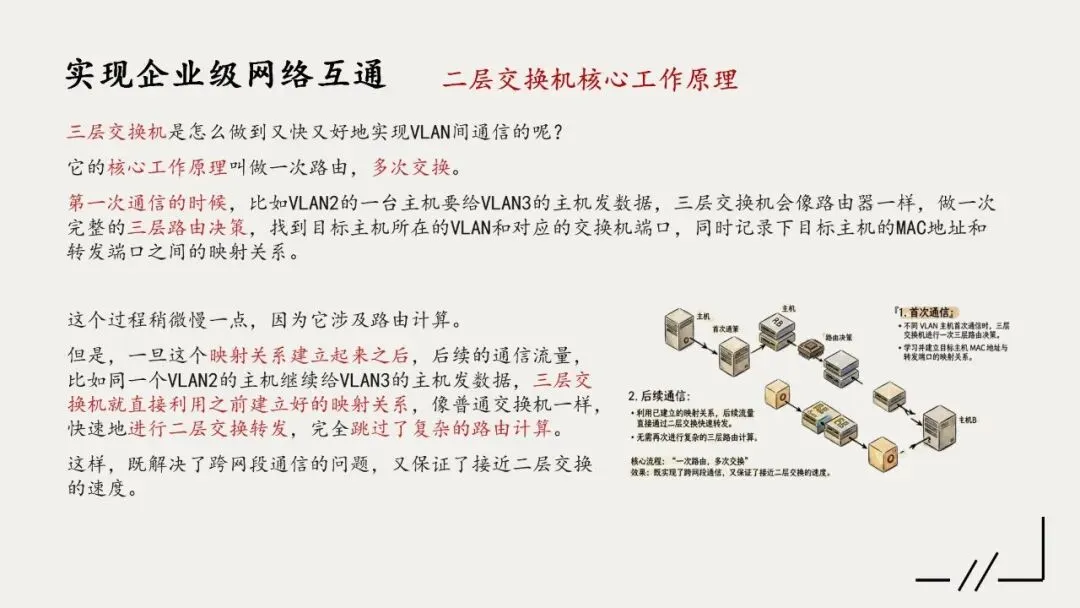

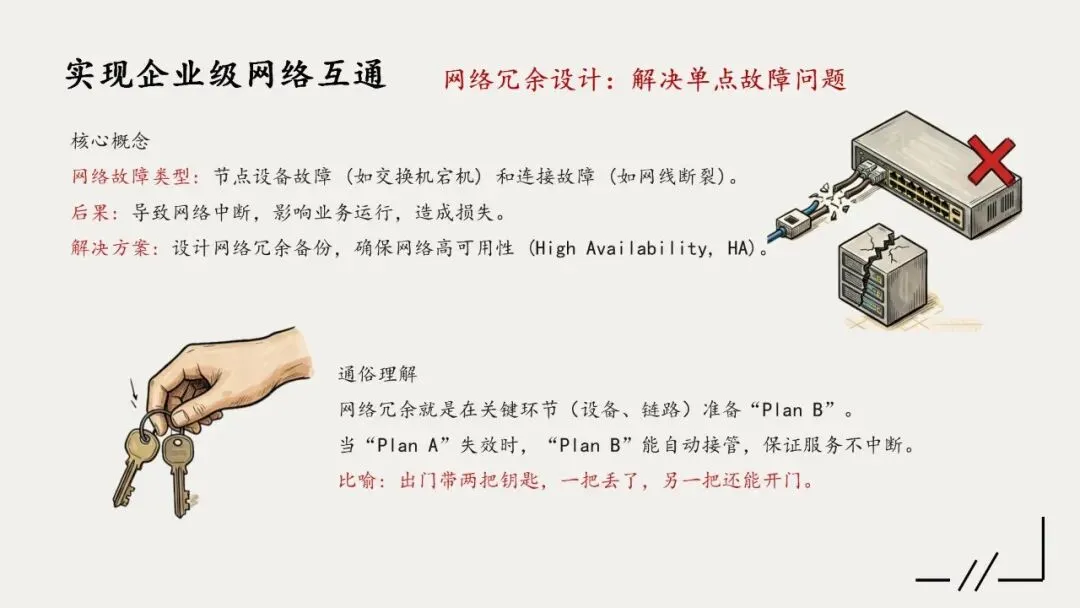

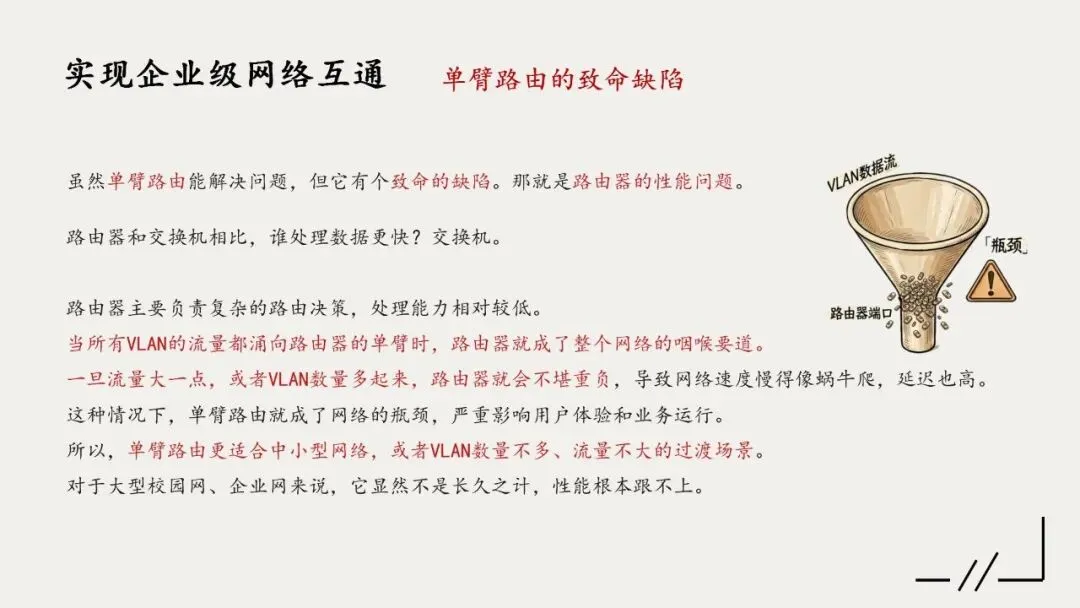

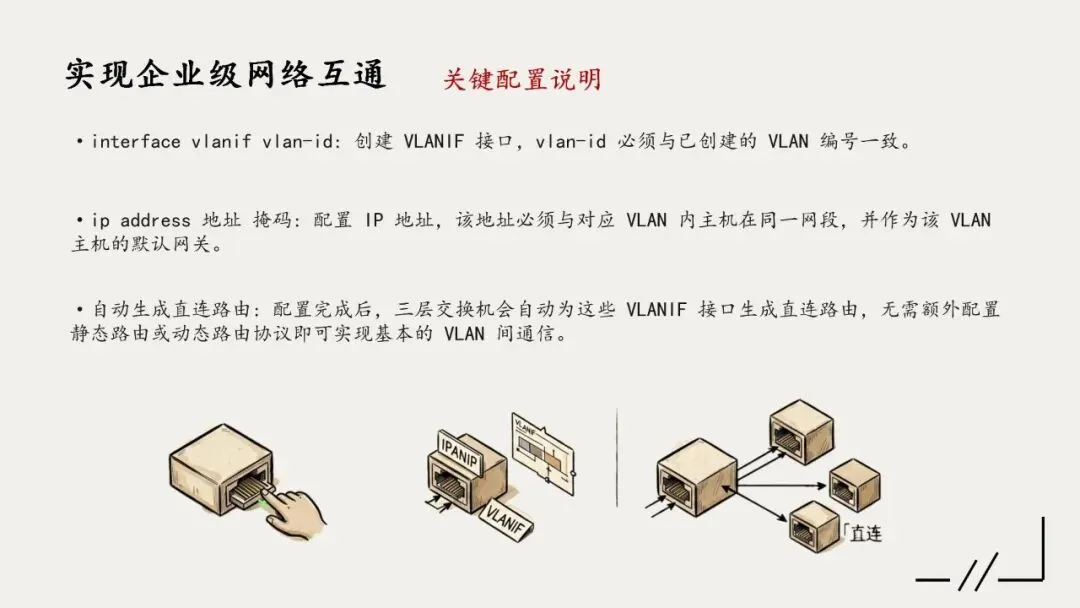

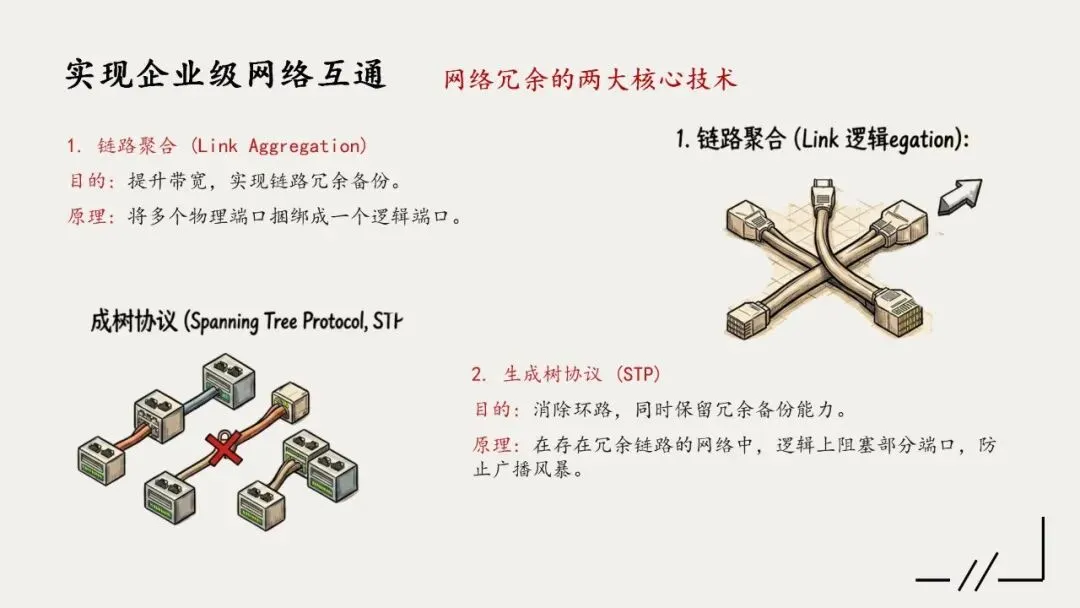

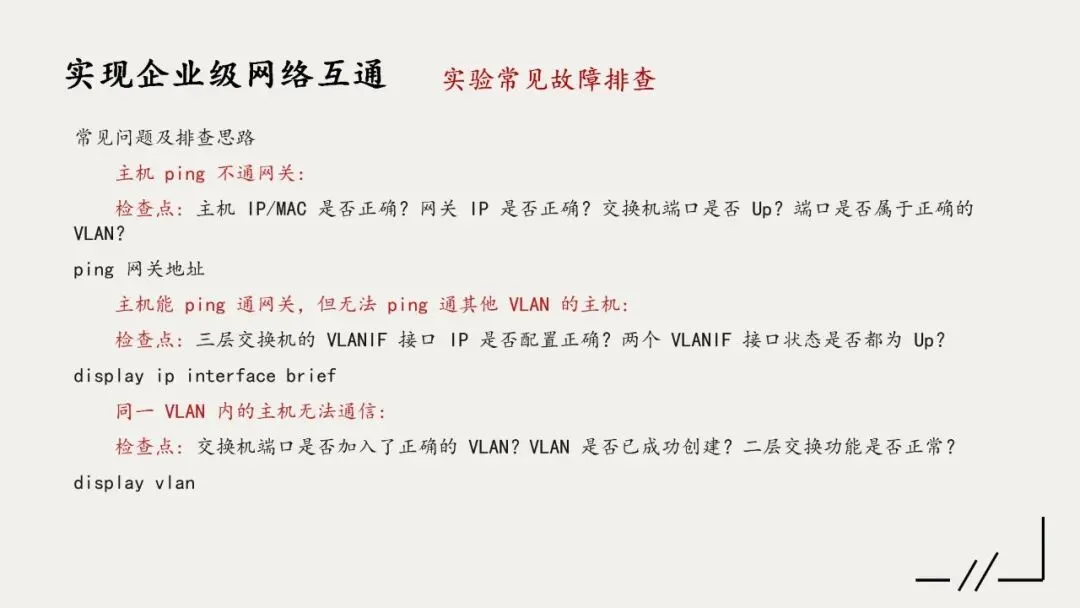

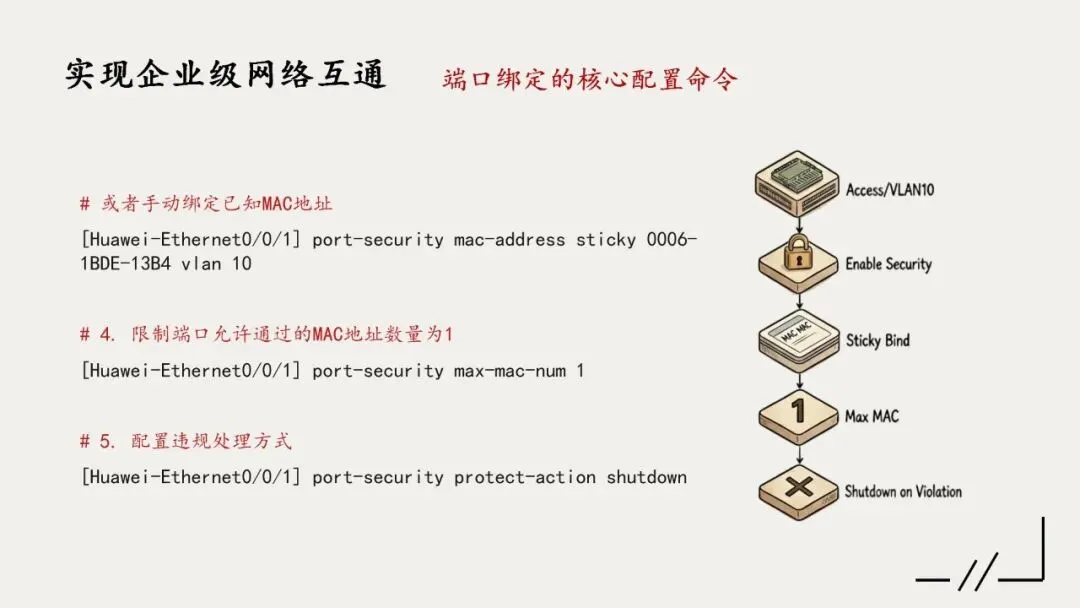

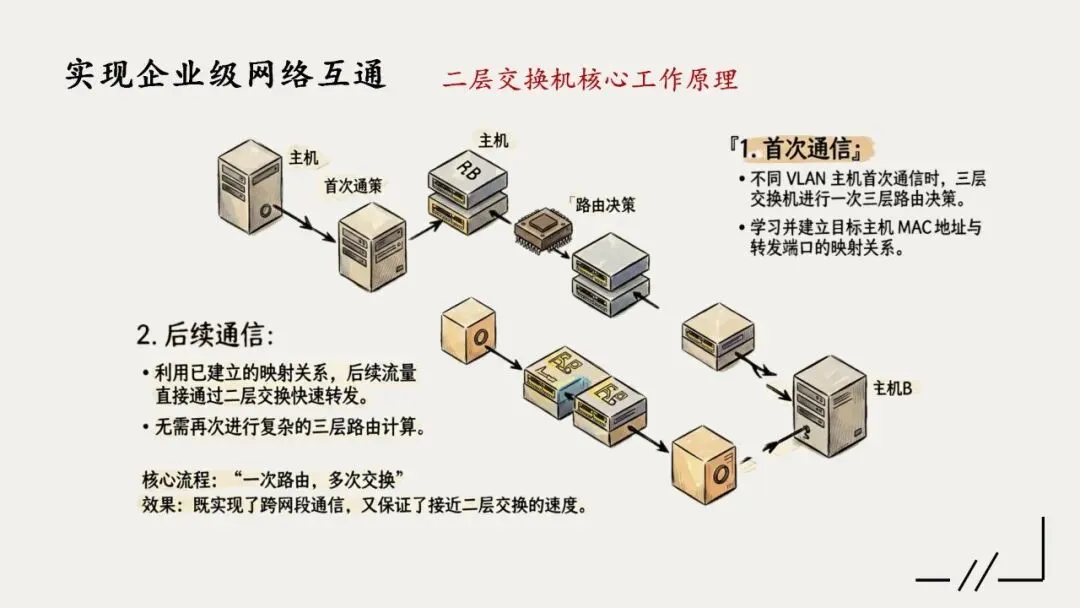

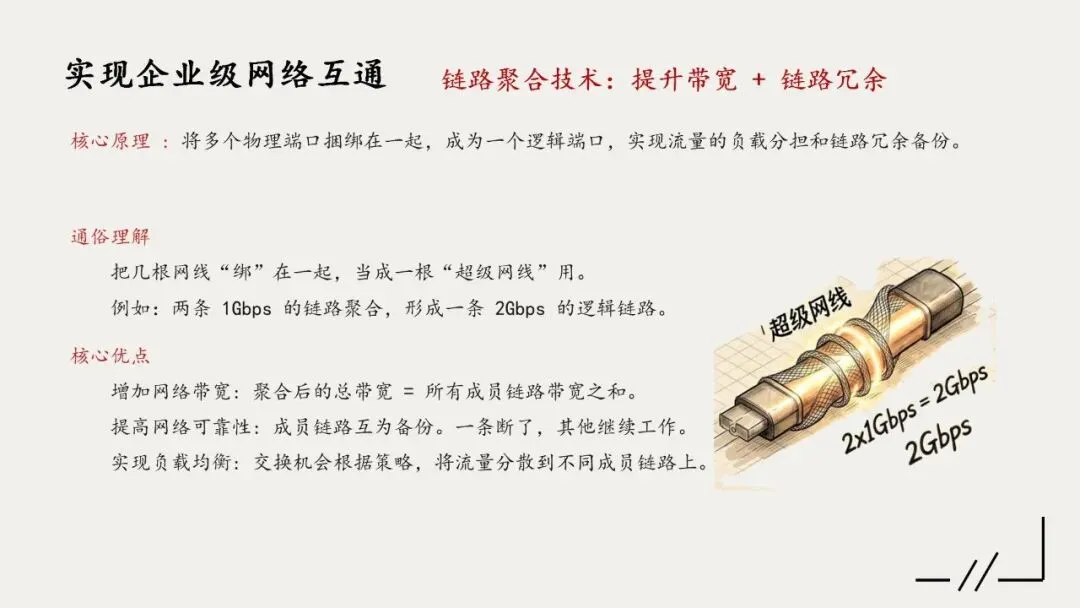

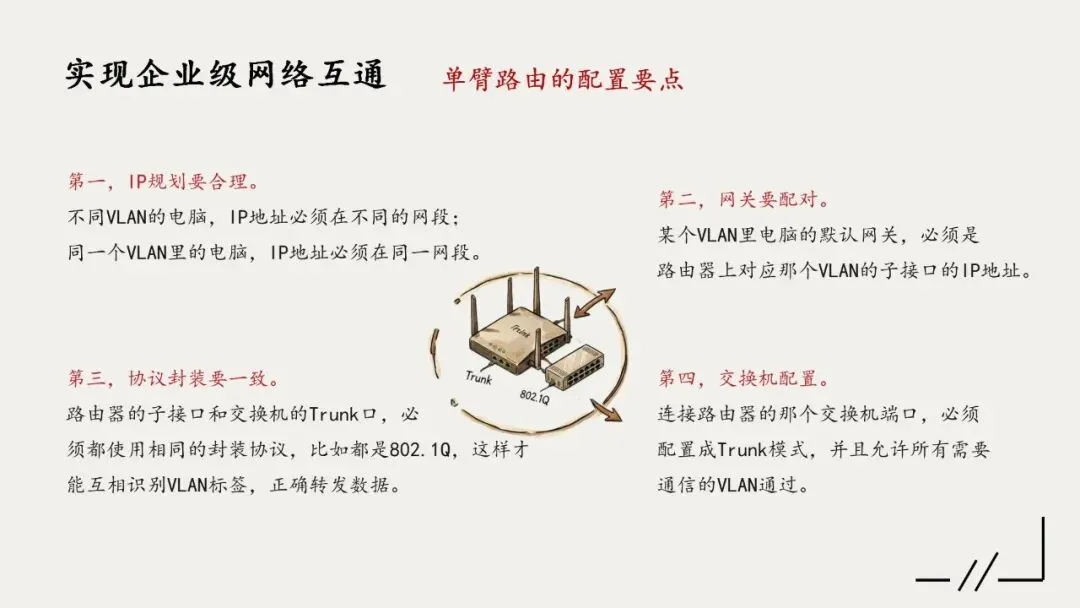

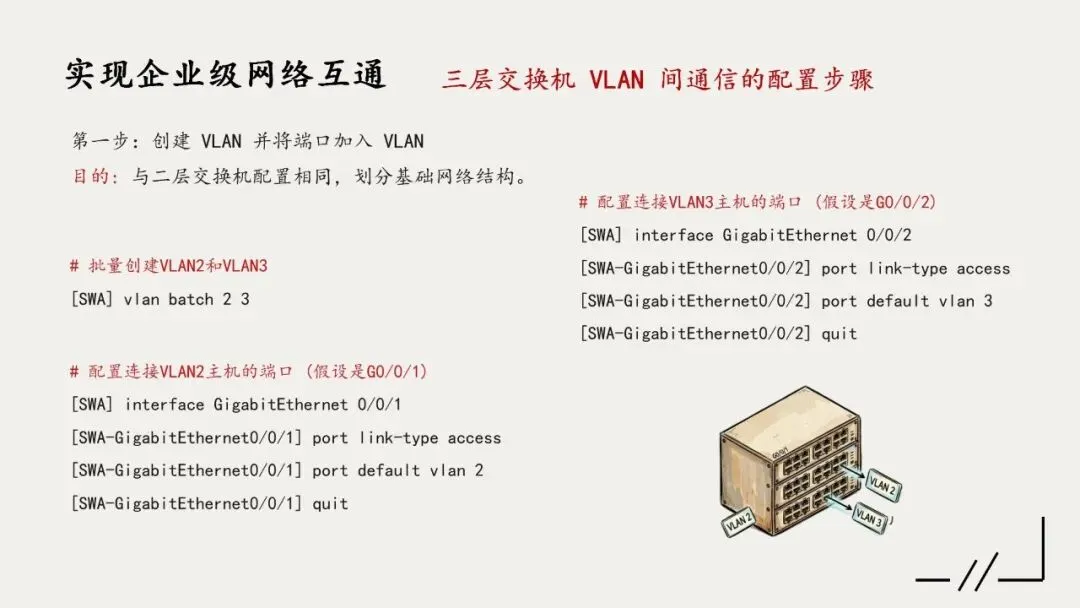

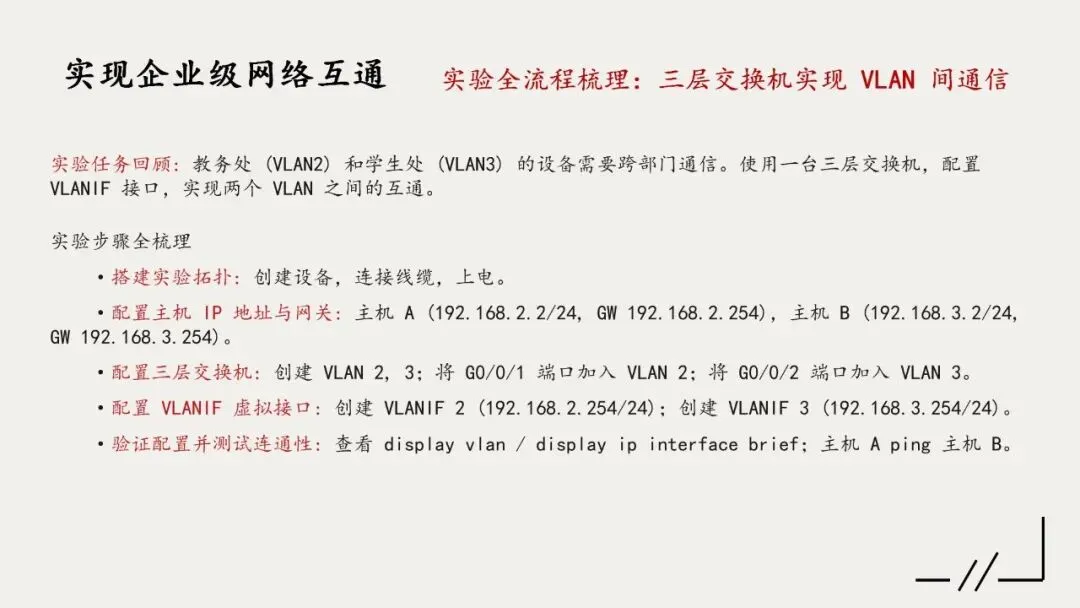

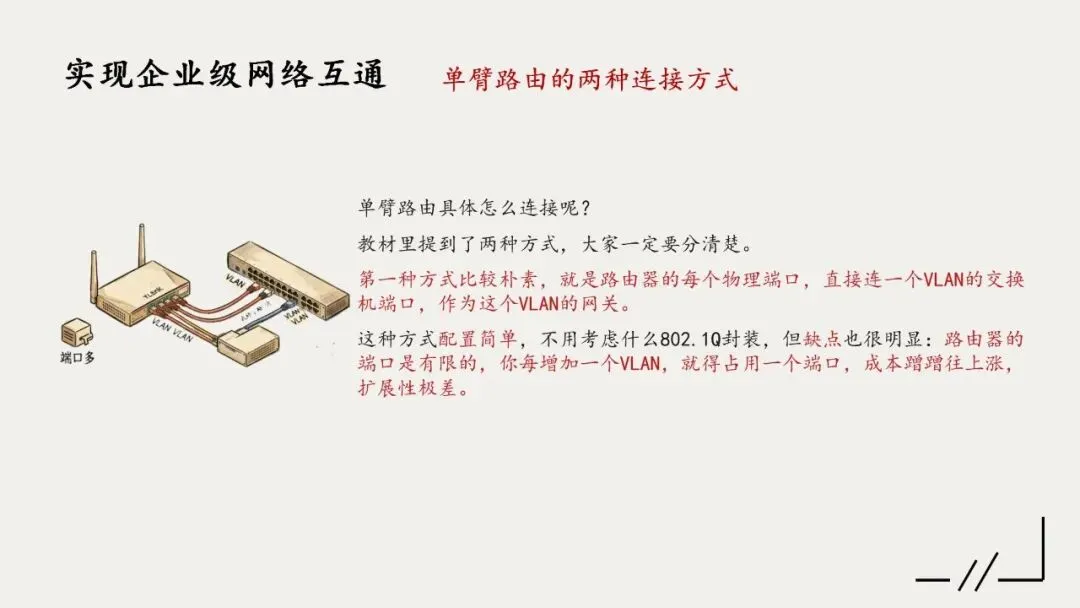

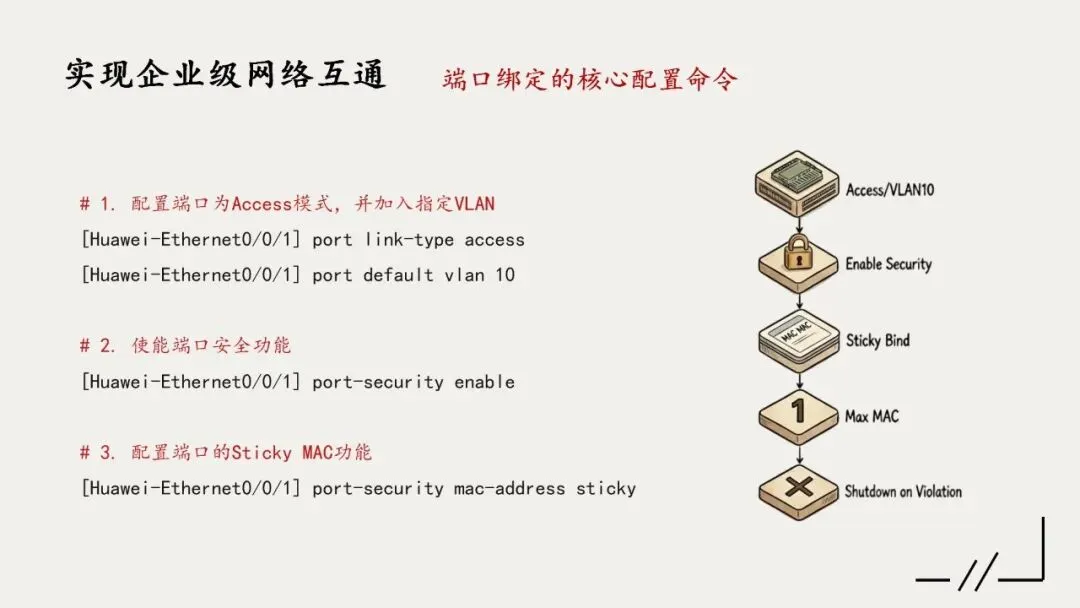

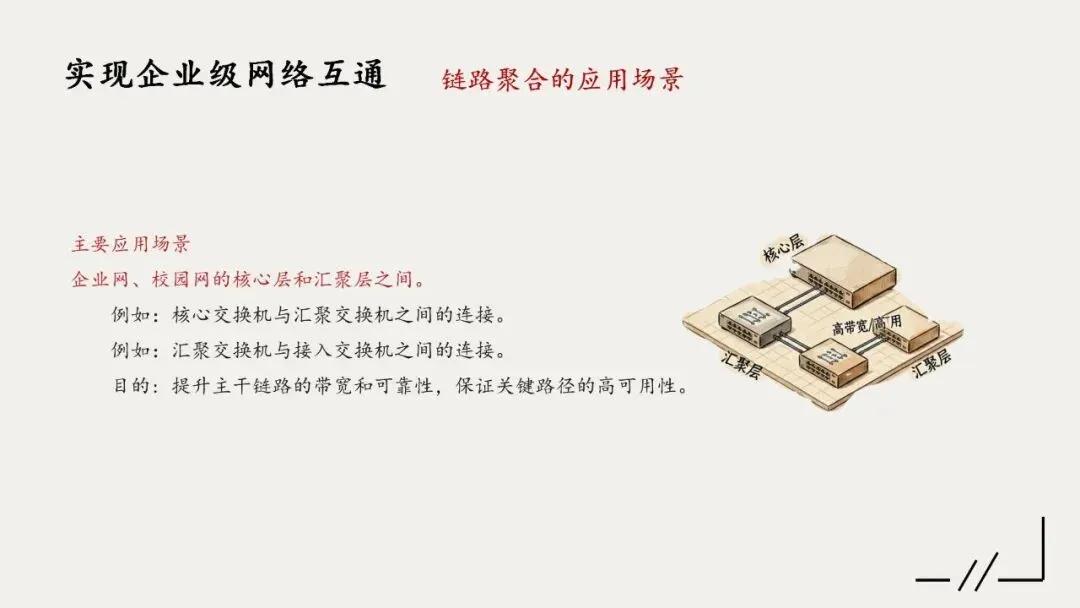

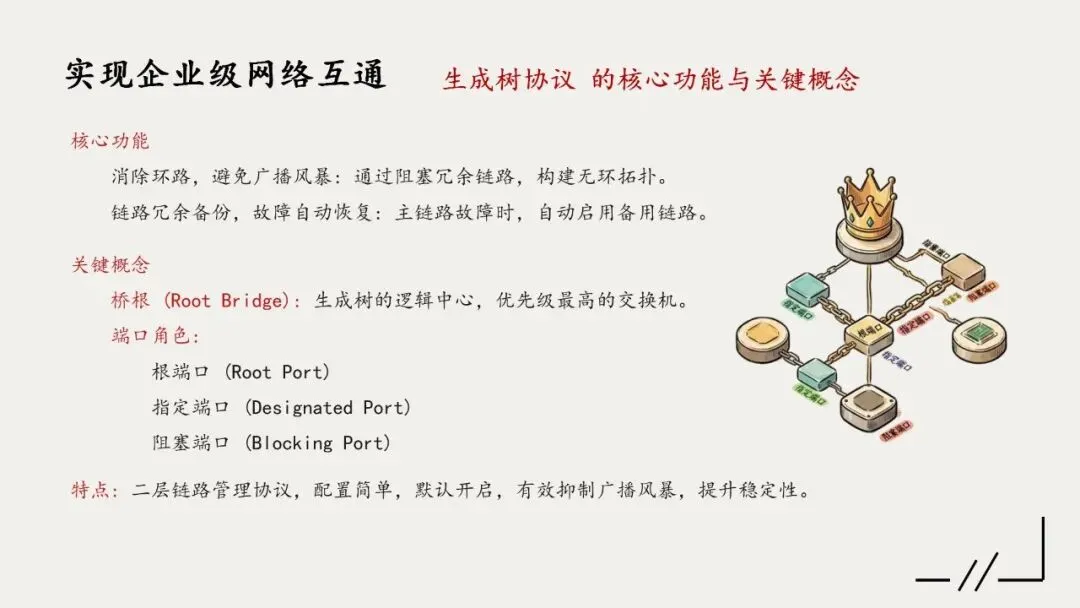

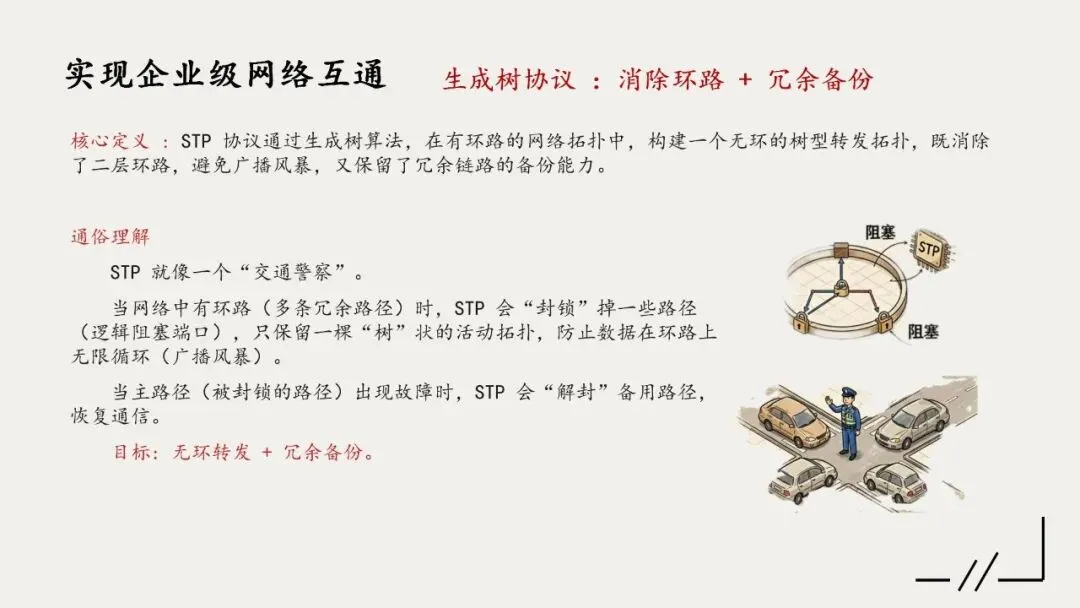

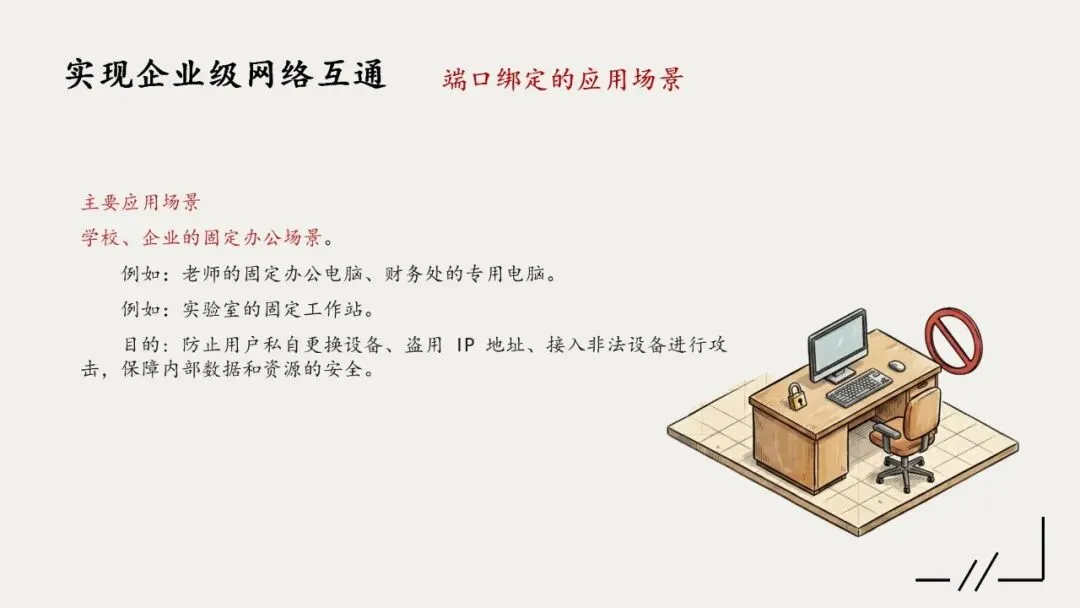

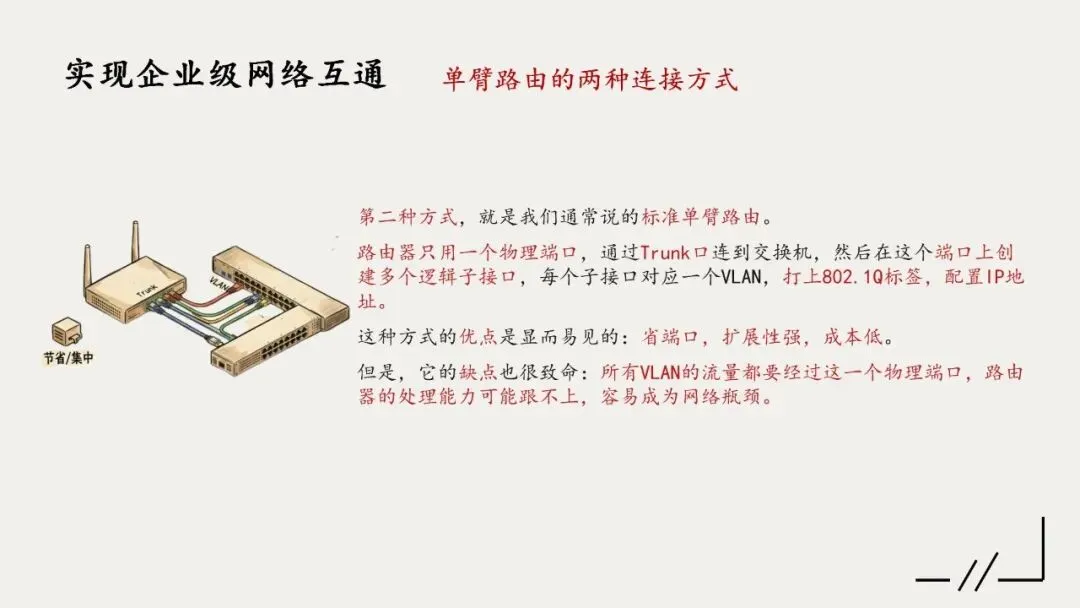

咱们直接来看，上节课咱们把校园网的各个部门像教务处、学生处、财务中心都划分了VLAN，实现了隔离。这挺好，安全是安全了，广播风暴也少了。但问题来了，教务处要给网络信息中心同步成绩，财务处要发通知给学生处，这些跨部门的工作，电脑之间默认是不能互相访问的，因为它们在不同的VLAN里。这就尴尬了，怎么让原本隔离的VLAN实现互通呢？这就是今天我们要解决的核心问题。好，我们先回顾一下背景。上节课我们成功地给学校的四个部门划分了VLAN，实现了部门间的网络隔离。这就像给每个部门都配了一间独立的办公室，好处是互不干扰，安全。但是，新的问题又来了：教务处需要把学生成绩同步到网络信息中心的服务器，财务处需要给学生处下发经费通知，学生处需要从教务处获取学籍数据。这些跨部门的业务，都需要不同VLAN里的设备能够正常通信。这就引出了我们的核心矛盾：VLAN默认是隔离的，二层网络里，不同VLAN的设备就像隔着墙，听不见对方说话。那怎么办呢？总不能因为怕隔壁老王偷听，就不让自家孩子跟隔壁玩了吧？显然不行。所以，我们需要引入一种技术，来打通这堵墙，让信息能够安全、高效地流动起来。这个桥梁，就是我们接下来要讲的三层路由技术。为什么VLAN之间不能直接通信呢？这得从VLAN的底层原理说起。我们反复强调，VLAN本质上是一种二层广播域的隔离技术。你可以把它想象成一个物理上的隔离墙。同一VLAN内的设备，比如都在教务处的VLAN1里，它们就像在一个教室里，可以自由交流，直接进行二层通信。但是，如果教务处的老师想跟学生处的同学比如在VLAN2里说句话，那对不起，他们的教室是完全独立的，没有门相通，二层数据帧根本过不去。所以，要让两个教室的人能互相传递信息，就必须在两个教室之间建一座桥。这座桥，就是我们今天要重点介绍的三层路由技术。它工作在网络层，能够识别不同的网络地址，从而引导数据包跨越VLAN的边界。好了，既然要建桥，那有哪些方案呢？教材81页明确告诉我们，要实现VLAN间通信，必须借助三层路由技术。目前主流的方案主要有两种。第一种叫单臂路由，顾名思义，就是用一台路由器，通过一个物理端口连接到交换机，然后在这个端口上玩点花活，配置逻辑子接口，就能让这一个口同时服务好几个VLAN。第二种，也是我们今天要重点攻克的，叫做三层交换。它使用的是三层交换机，这种设备本身就集成了路由功能，通过配置所谓的VLANIF虚拟接口，就能非常方便地实现不同VLAN之间的三层转发。可以说，三层交换是现在企业网、校园网的主流方案。接下来，我们就先从单臂路由讲起，搞懂它的原理、配置和优缺点，然后再重点讲解三层交换技术，完成本节课的核心学习目标。我们来看单臂路由。教材八十一页给出了它的定义，听起来有点绕口。简单来说，就是在路由器的一个物理端口上，我们不去接一个VLAN，而是去接多个逻辑上的子接口。每个子接口都对应一个VLAN，我们给它分配一个IP地址，还要用到八零二点一Q协议来打标签，最后把这个端口连到交换机的Trunk口上。这样，路由器就通过这一个物理口，同时扮演了多个VLAN的网关角色，实现了不同VLAN之间的通信。形象点说，就像路由器伸出一只手臂，通过一些魔法配置，这只手竟然能同时跟好几个部门握手，处理它们的通信请求，所以叫单臂路由。单臂路由具体怎么连接呢？教材里提到了两种方式，大家一定要分清楚。第一种方式比较朴素，就是路由器的每个物理端口，直接连一个VLAN的交换机端口，作为这个VLAN的网关。这种方式配置确实简单，不用考虑什么802.1Q封装，但缺点也很明显：路由器的端口是有限的，你每增加一个VLAN，就得占用一个端口，成本蹭蹭往上涨，扩展性极差。第二种方式，就是我们通常说的标准单臂路由。路由器只用一个物理端口，通过Trunk口连到交换机，然后在这个端口上创建多个逻辑子接口，每个子接口对应一个VLAN，打上802.1Q标签，配置IP地址。这种方式的优点是显而易见的：省端口，扩展性强，成本低。但是，它的缺点也很致命：所有VLAN的流量都要经过这一个物理端口，路由器的处理能力可能跟不上，容易成为网络瓶颈。配置单臂路由，有几个关键点必须牢记，教材八十一页总结得很好。第一，IP规划要合理。不同VLAN的电脑，IP地址必须在不同的网段；同一个VLAN里的电脑，IP地址必须在同一网段。这是基本常识。第二，网关要配对。某个VLAN里电脑的默认网关，必须是路由器上对应那个VLAN的子接口的IP地址。第三，协议封装要一致。路由器的子接口和交换机的Trunk口，必须都使用相同的封装协议，比如都是八零二点一Q，这样才能互相识别VLAN标签，正确转发数据。第四，交换机这边也不能闲着。连接路由器的那个交换机端口，必须配置成Trunk模式，并且允许所有需要通信的VLAN通过。这四个要点，缺一不可，否则单臂路由就跑不起来。虽然单臂路由能解决问题，但它有个致命的缺陷，教材八十二页也指出来了。那就是路由器的性能问题。大家想想，路由器和交换机相比，谁处理数据更快？肯定是交换机。路由器主要负责复杂的路由决策，处理能力相对较低。当所有VLAN的流量都涌向路由器的单臂时，路由器就成了整个网络的咽喉要道。一旦流量大一点，或者VLAN数量多起来，路由器就会不堪重负，导致网络速度慢得像蜗牛爬，延迟也高。这种情况下，单臂路由就成了网络的瓶颈，严重影响用户体验和业务运行。所以，单臂路由更适合中小型网络，或者VLAN数量不多、流量不大的过渡场景。对于大型校园网、企业网来说，它显然不是长久之计，性能根本跟不上。既然单臂路由有这么大的性能瓶颈，那有没有更好的方案呢？当然有！这就是我们接下来要重点介绍的三层交换技术。教材八十三页给出了三层交换机的定义：它本质上就是一台带了路由功能的二层交换机。你可以把它理解为一个身兼两职的高手：既能像普通交换机一样，在二层飞快地转发数据帧，又能像路由器一样，在三层进行IP地址的路由选择。它完美地结合了二层交换的线速转发能力和三层路由器的路由功能，可以说是解决VLAN间通信的最佳方案。它的核心优势有三点：第一，性能超高，几乎没有瓶颈，因为它用的是ASIC硬件芯片来加速路由转发，速度能达到每秒千万个包，比传统路由器快几十倍。第二，性价比高，扩展性强。一台三层交换机就能搞定所有VLAN间的通信，不用再额外买路由器，而且端口多，扩展VLAN很方便。第三，配置相对简单，维护也方便。通过配置VLANIF虚拟接口来设置网关，比路由器的子接口配置要简洁得多。为了让大家更直观地理解三层交换机的优势，我们来看这张对比表。左边是二层交换机，它只在数据链路层工作，根据MAC地址转发，速度非常快，是接入层终端连接的主力。右边是路由器，它在网络层工作，根据IP地址做路由决策，性能相对较低，延迟较高，主要用于连接不同的网络，比如公司总部和分支机构之间，或者连接互联网。中间这位就是三层交换机，它横跨了数据链路层和网络层，既会玩MAC地址转发，也会玩IP路由。最关键的是，它的转发性能非常高，因为它用了硬件加速，延迟极低。所以你看，它的适用场景就在核心层、汇聚层以及我们今天讨论的重点——VLAN间通信。简单说，二层交换机负责内部高速转发，路由器负责跨网段路由，而三层交换机则是在核心位置，既要保证内部高速，又要搞定跨网段通信，是现代网络架构中的中流砥柱。三层交换机是怎么做到又快又好地实现VLAN间通信的呢？它的核心工作原理叫做一次路由，多次交换。听起来有点玄乎，其实很简单。第一次通信的时候，比如VLAN2的一台主机要给VLAN3的主机发数据，三层交换机会像路由器一样，做一次完整的三层路由决策，找到目标主机所在的VLAN和对应的交换机端口，同时记录下目标主机的MAC地址和转发端口之间的映射关系。这个过程稍微慢一点，因为它涉及路由计算。但是，一旦这个映射关系建立起来之后，后续的通信流量，比如同一个VLAN2的主机继续给VLAN3的主机发数据，三层交换机就直接利用之前建立好的映射关系，像普通交换机一样，快速地进行二层交换转发，完全跳过了复杂的路由计算。这样，既解决了跨网段通信的问题，又保证了接近二层交换的速度。是不是很巧妙？理论讲完了，我们来看实际操作。如何用三层交换机配置VLAN间通信呢？以华为设备为例，主要分两步走。第一步，创建VLAN并把端口划分到对应的VLAN里。这一步跟我们之前学的二层交换机配置完全一样。比如，我们要创建VLAN 2和VLAN 3，可以用 vlan batch 2 3 这条命令一次性搞定。然后，把连接主机A的G0斜杠0斜杠1端口划分到VLAN 2，把连接主机B的G0斜杠0斜杠2端口划分到VLAN 3。注意，这里的端口模式通常是Access模式，port link type access，然后用 port default vlan 命令指定端口所属的VLAN。这部分操作大家应该很熟悉了。第二步，也是最关键的一步，就是配置 VLANIF 虚拟接口。这个 VLANIF 接口是三层交换机特有的，它代表了一个 VLAN 的三层逻辑接口。我们需要为每个需要与其他 VLAN 通信的 VLAN 创建一个 VLANIF 接口。比如，我们要让 VLAN 2 和 VLAN 3 能互相通信，就需要分别创建 interface vlanif 2 和 interface vlanif 3。进入 VLANIF 接口视图后，用 ip address 命令配置一个 IP 地址，这个地址就是该 VLAN 内所有主机的默认网关。比如，我们给 VLAN 2 的 VLANIF 接口配置 192.168.2.254 斜杠 24，那么 VLAN 2 里的主机 A 的网关就是这个地址。同理，给 VLAN 3 的 VLANIF 接口配置 192.168.3.254 斜杠 24，作为 VLAN 3 里主机 B 的网关。配置完这两个 VLANIF 接口后，基本上就大功告成了。这里再强调几个关键配置点。第一，interface vlanif vlan-id 这条命令，创建的 VLANIF 接口的编号 vlan-id 必须跟你之前用 vlan batch 创建的 VLAN 编号完全一致，不能搞错。第二，ip address 地址 掩码 这条命令，配置的 IP 地址有两个关键要求：一是这个地址必须和对应 VLAN 里所有主机的 IP 地址在同一网段，比如 VLAN 2 的主机 IP 是 192.168.2.x，那 VLANIF 2 的 IP 就得是 192.168.2.x；二是这个 IP 地址就是该 VLAN 里所有主机的默认网关。第三，也是非常重要的一个点，当你配置完 VLANIF 接口的 IP 地址后，三层交换机会自动为你生成指向这些 VLANIF 接口的直连路由。这意味着，只要你的主机配置了正确的网关，不同 VLAN 的主机就能通过这些 VLANIF 接口实现跨网段通信，通常不需要你再去手动配置复杂的动态或静态路由协议。这一点大大简化了配置。讲完了 VLAN 间通信，我们再来看看网络冗余设计。网络这东西，天天开着用，总会有出故障的时候，对吧？可能是某个交换机坏了，也可能是某根网线断了。一旦发生故障，整个网络就可能瘫痪，这对企业来说损失可太大了。所以，我们需要给网络设计冗余备份，确保关键设备和链路都有备用的，万一主的出了问题，备用的能顶上，保证网络不中断。这就好比我们出门带两把钥匙，一把丢了，另一把还能开门。网络冗余就是网络的备用钥匙，关键时刻能救命。网络冗余具体是怎么实现的呢？主要有两大核心技术。第一个是链路聚合。顾名思义，就是把多条物理链路捆绑在一起，形成一个逻辑上的超级链路。这样做有两个好处：一是带宽叠加，比如两条百兆链路聚合，总带宽就变成二百兆了；二是冗余备份，其中一条链路坏了，其他链路还能继续工作，保证通信不中断。第二个核心技术是生成树协议，英文缩写是STP。这个协议的作用更微妙一些，它是在网络中存在冗余链路的情况下，防止出现环路的。你想啊，如果网络里有多条路都能到达同一个地方，数据包可能会在这些路上绕圈圈，造成广播风暴。STP就像一个聪明的交通警察，它会自动选择一些链路作为主路，把其他的链路暂时逻辑上关闭掉，消除环路。但同时，它又保留了这些被关闭链路的备份能力，一旦主路坏了，它会立刻把备份链路打开，恢复通信。接下来，我们就分别详细了解一下这两种技术。先来看链路聚合。它的核心原理就是把多条物理端口捆绑成一个逻辑端口。你可以想象成，本来你有一根网线，速度是千兆，现在你有两根千兆网线，你把它们绑在一起，告诉交换机，这两根线现在是一体的了。这样一来，这两根线的总带宽就叠加起来了，变成了两Gbps。而且，更重要的是，实现了冗余备份。如果其中一根网线断了，或者连接的设备坏了，另一根网线还能继续工作，保证数据传输不中断。这就像高速公路，本来只有一条车道，现在开辟了两条车道，不仅车流量更大了，而且一条路堵了，另一条路还能走。链路聚合到底好在哪里呢？主要有三大核心优点。第一，增加网络带宽。这是最直接的好处。比如你有四条百兆链路，通过聚合，总带宽就能达到400兆甚至更高，轻松解决单链路带宽不足的问题。第二，提高网络可靠性。聚合链路中的每一条成员链路都是对方的备份。只要有一条链路是好的，数据就能传过去。哪怕其中一条链路断了，流量也会自动切换到其他链路上，保证网络通信不中断，实现了无中断的冗余备份。第三，实现负载均衡。交换机会根据一定的策略，比如源MAC地址、目的MAC地址、IP地址等，把流量分散到不同的成员链路上，避免某一条链路负载过高而拥塞，让所有链路的带宽资源得到充分利用。这就像快递分拣，把包裹均匀地分到不同的传送带上，效率更高。链路聚合主要用在哪些地方呢？它主要应用于企业网、校园网的核心层和汇聚层之间。比如，核心交换机和汇聚交换机之间，通常会用多条高速链路比如千兆或万兆进行连接，然后把这些链路聚合起来。这样做的目的有两个：一是大幅提升主干链路的总带宽，满足核心区域巨大的数据交换需求；二是实现主干链路的高可用性，万一某条链路或者某个设备出了故障，网络依然能够正常运行，不会因为单点故障而导致大面积瘫痪。可以说，链路聚合是构建高性能、高可靠网络主干的重要手段。我们来看生成树协议，英文缩写STP。这个协议的作用稍微复杂一点，但它非常重要。它的核心定义是：STP协议通过一种叫做生成树算法的东西，在一个本来可能存在环路的网络拓扑中，比如你为了备份故意画了两条路，它会自动计算出一个没有环路的树状转发结构。这样一来，它就消除了二层环路，避免了数据帧在环路里无限循环转发，从而从根本上避免了广播风暴。但是，它并没有完全牺牲冗余备份能力。它只是逻辑上阻塞掉了一些链路，而不是物理上断开。当主链路出现故障时，STP会自动检测到，并且把之前被阻塞的备用链路重新激活，让数据流通过这条新路继续传输，从而实现了链路的冗余备份和故障自动恢复。你可以把STP想象成一个非常智能的交通警察，它既要保证交通畅通不堵车，又要保证一旦主干道坏了，有备用道路可以通行。STP的核心功能就两条，非常清晰。第一，消除环路，避免广播风暴。这是它的首要任务。通过前面说的生成树算法，它会逻辑上阻塞掉一些端口，确保网络中不存在环路，这样数据包就不会在环路里打转转，也就不会引发可怕的广播风暴。第二，链路冗余备份，故障自动恢复。这是它的第二个重要功能。虽然它平时会阻塞一些链路，但这些链路是作为备份存在的。一旦某条主链路因为故障比如网线断了、设备坏了而失效，STP会迅速检测到这个变化，并且自动把之前被阻塞的备用链路打开，让数据流重新通过这条链路传输，从而保证了网络的高可用性，即使在网络发生故障时也能快速恢复通信。要理解STP，还需要了解几个关键概念。首先是桥根，英文是Root Bridge。在一个STP域里，会选举出一个优先级最高的交换机作为桥根，它是整个生成树的逻辑中心，所有的数据转发都以它为中心。然后是端口角色。根据STP的计算结果，每个端口会被赋予不同的角色：根端口，位于非根桥上，是离根桥最近的那个端口；指定端口，位于某条链路上，是离根桥最近的那个端口，负责转发数据到下游；阻塞端口，就是那些被STP逻辑上关闭掉的端口，它们不参与数据转发，起到备份作用。STP有几个主要特点：它是工作在二层的链路管理协议；配置非常简单，很多交换机默认就是开启STP的，不需要你手动干预太多；它能有效地抑制广播风暴，大大提高网络的稳定性和可靠性。最后，我们再来看一个提升网络安全的技术——端口绑定。这个技术主要是针对二层接口的安全防护。它的核心思想是限制某个交换机端口允许通过的设备的MAC地址和IP地址。你可以把它想象成给交换机的每个端口都加了一把锁，只有事先登记在册的合法设备，比如某位老师的办公电脑，它的MAC地址和IP地址，才能通过这个端口接入网络。如果有人想用自己的笔记本电脑或者手机插到这个端口上，即使网线插进去了，也无法获得IP地址或者被限制访问网络。这样就能有效地防止非法设备接入网络，防范一些常见的攻击手段，比如ARP欺骗、DHCP攻击、MAC洪水攻击等等，从而增强整个网络的安全性。特别是在学校机房、企业办公区这种场景下，端口绑定是非常常用的安全措施。在华为交换机上配置端口绑定，主要用到这几条命令。首先，还是要把端口配置成Access模式，并且划分到指定的VLAN里，比如 port link type access 和 port default vlan 10。然后，关键一步，启用端口安全功能，port security enable。接着，配置 Sticky MAC 功能，port security mac address sticky，这个功能可以让交换机自动学习并绑定第一个接入该端口的设备的MAC地址。如果你想手动指定绑定哪个MAC地址，可以用 port security mac address sticky mac地址 vlan vlan号 这条命令。为了确保只有绑定的设备才能接入，还要限制端口允许通过的MAC地址数量为1，port security max mac num 1。最后，配置违规处理方式，比如一旦有非法设备接入，就直接关闭这个端口，port security protect action shutdown。这样一套组合拳下来，这个端口就被牢牢锁定了。端口绑定技术主要用在哪些场景呢？它特别适合学校、企业的固定办公环境。比如，老师有自己的固定办公电脑，财务处有专门的服务器或者电脑。通过端口绑定，我们可以把这个老师的电脑的MAC地址和IP地址绑定到他办公室的交换机端口上。这样一来，其他人即使把他们的设备插到这个端口上，也无法正常使用网络，既防止了蹭网，也防止了非法设备接入带来的安全风险，比如盗用IP地址、发起网络攻击等等，从而更好地保障了内部数据的安全。理论部分我们已经讲完了，现在我们来梳理一下本节课的核心实验：如何使用三层交换机来实现不同 VLAN 之间的通信。还记得我们的任务背景吗？在校园网里，教务处 VLAN2 和学生处 VLAN3 的设备需要互相通信，比如同步成绩、下发通知。我们要用一台三层交换机，通过配置 VLANIF 接口，让它们能够互通，同时还要保持 VLAN 本身的隔离特性，保证网络安全。我们来看一下实验拓扑，很简单，就一台三层交换机 SWA，连接两台主机：主机 A 属于 VLAN2，主机 B 属于 VLAN3。主机 A 连接到交换机的 G0斜杠0斜杠1 端口，主机 B 连接到 G0斜杠0斜杠2 端口。我们的目标就是让主机 A 和主机 B 能够互相 ping 通。我们一步步来看实验步骤。第一步，搭建实验拓扑。打开 eNSP 模拟器，新建一个空白拓扑。拖入一台三层交换机，型号选 S3700，命名为 SWA。再拖入两台 PC 主机，分别命名为 主机 A 和 主机 B。用网线把主机 A 连接到 SWA 的 G0/0/1 端口，把主机 B 连接到 G0/0/2 端口。给所有设备上电，等待端口指示灯变成绿色，表示链路已经连通。第二步，配置主机的 IP 地址和网关。主机 A 属于 VLAN2，我们给它配置 IP 地址 192.168.2.2/24，子网掩码 255.255.255.0，网关设为 192.168.2.254。主机 B 属于 VLAN3，配置 IP 地址 192.168.3.2/24，子网掩码 255.255.255.0，网关设为 192.168.3.254。配置方法很简单，双击 PC 图标，进去基础配置界面，找到 IPv4，选择静态配置，填入对应的 IP、掩码和网关，点击应用保存。第三步，配置三层交换机。首先进入系统视图，给交换机起个名字 sysname SWA。然后创建 VLAN 2 和 VLAN 3，vlan batch 2 3。接着，配置连接主机 A 的 G0/0/1 端口，把它划分到 VLAN 2，记得是 Access 模式，port link-type access，port default vlan 2。同样地，配置连接主机 B 的 G0/0/2 端口，划分到 VLAN 3，port default vlan 3。第四步，也是最关键的一步，配置 VLANIF 虚拟接口。我们为 VLAN 2 创建一个 VLANIF 2 接口，进入该接口视图，配置 IP 地址 192.168.2.254/24，这就是 VLAN 2 的网关。同样，为 VLAN 3 创建 VLANIF 3 接口，配置 IP 地址 192.168.3.254/24，作为 VLAN 3 的网关。第五步，验证配置并测试连通性。可以在交换机上用 display vlan 命令查看 VLAN 配置是否正确，用 display ip interface brief 查看 VLANIF 接口的状态和 IP 地址是否配置成功。最关键的测试是，在主机 A 上 ping 主机 B 的 IP 地址 192.168.3.2，如果能 ping 通，说明 VLAN 间通信配置成功了！实验过程中，如果遇到问题怎么办？这里列举了一些常见的故障排查思路。第一种情况，主机 ping 不通网关。这时候要检查三个方面：一是主机的 IP 地址、子网掩码、网关配置是否正确；二是交换机上连接主机的端口是否真的划分到了正确的 VLAN 里；三是交换机端口的物理状态是否是 Up 的，灯是不是亮着的。第二种情况，主机能 ping 通自己的网关，但是 ping 不通另一个 VLAN 的主机。这通常说明三层交换机的 VLANIF 接口配置有问题，要检查两个 VLANIF 接口的 IP 地址是否配置正确，以及它们的状态是否都显示为 Up。第三种情况，甚至同一个 VLAN 内的主机都无法通信。这就要检查交换机端口是否划分到了正确的 VLAN，以及 VLAN 是否已经成功创建。排查问题时，一定要按部就班，从主机配置查到交换机配置，再到物理连接，一步步排除。好了同学们，今天的课程内容就到这里。我们来简单总结一下。今天我们围绕校园网跨部门通信的需求，深入学习了企业级网络互通的核心技术。主要包括三大块：一是VLAN间通信技术，我们对比了单臂路由和三层交换这两种方案，了解了它们的原理、优缺点和适用场景，重点掌握了三层交换的配置方法。二是网络冗余技术，我们学习了链路聚合如何提升带宽和可靠性，以及生成树协议STP如何防止环路并提供冗余备份。三是网络安全技术，我们介绍了端口绑定如何防止非法设备接入。最后，我们还完整地走了一遍三层交换机实现VLAN间通信的实验流程。特别值得一提的是，我们今天学习的这些技术，不仅仅是技术本身，更是关乎网络安全和职业素养。网络安全是国家战略，网络安全法也明确规定了网络运营者的安全责任。我们掌握的这些技术，比如三层交换、链路聚合、端口绑定，都是保障网络高可用、数据安全的重要手段。希望大家在未来的学习和工作中，不仅要精通技术，更要树立牢固的网络安全意识，守住底线，为构建安全可靠的网络空间贡献自己的力量。
