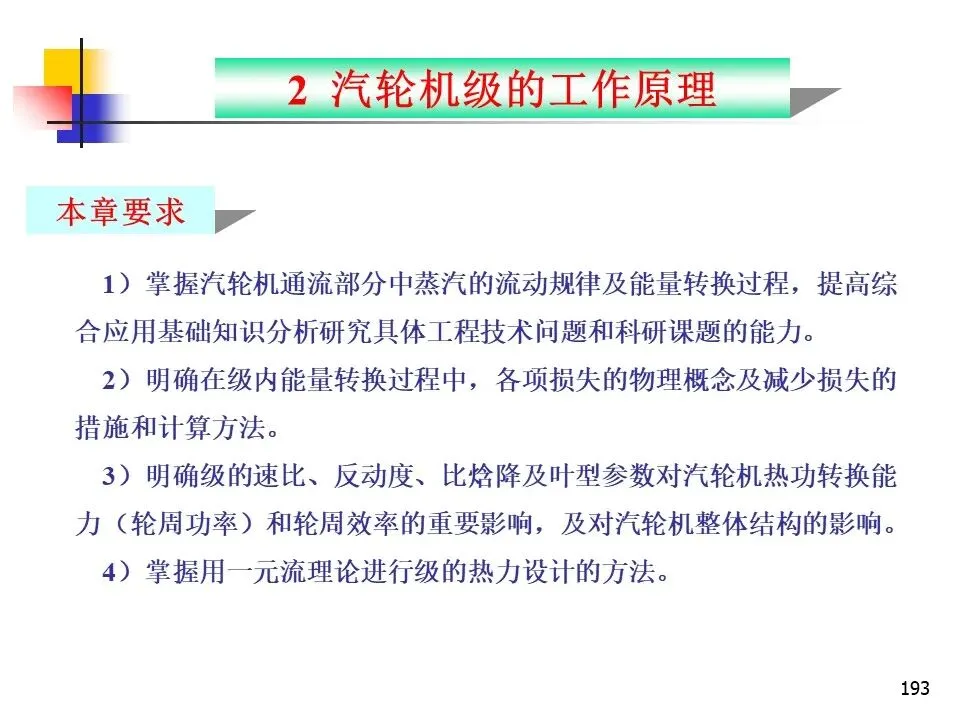

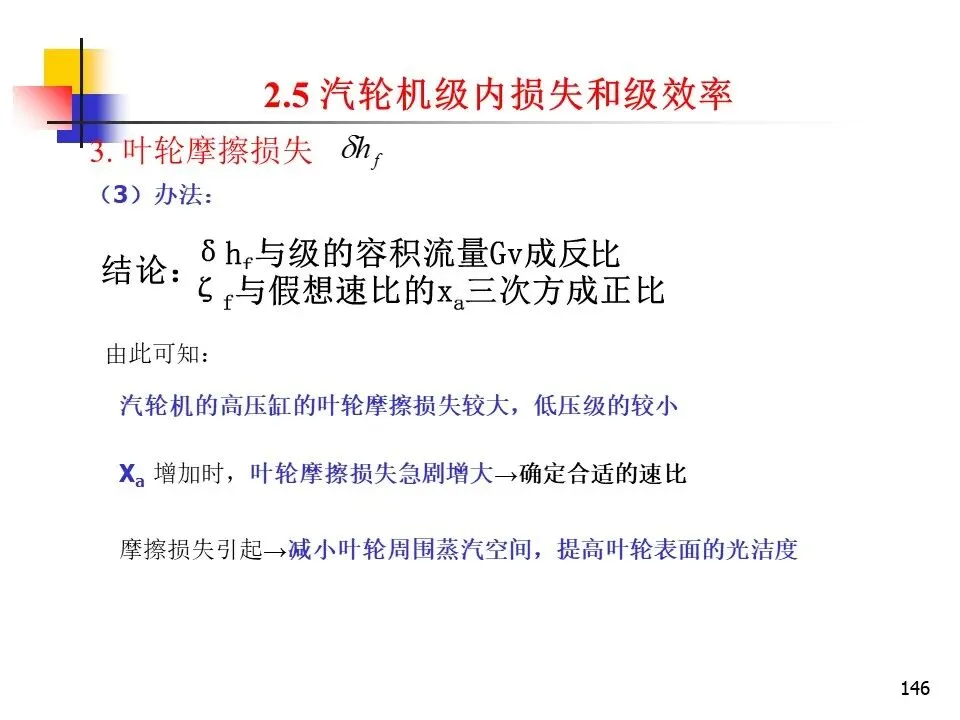

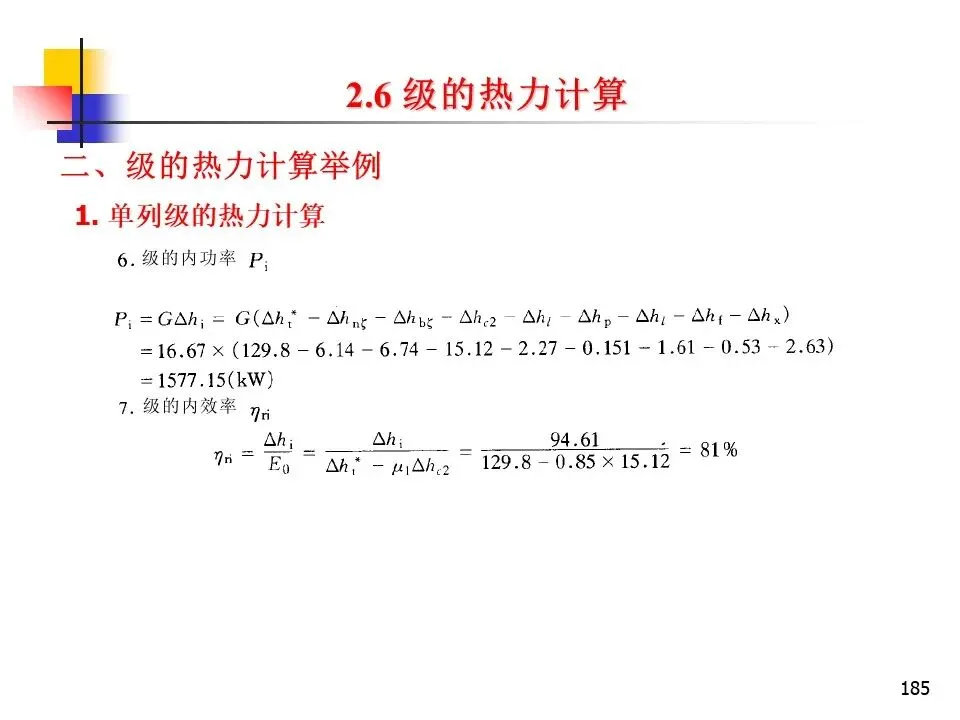

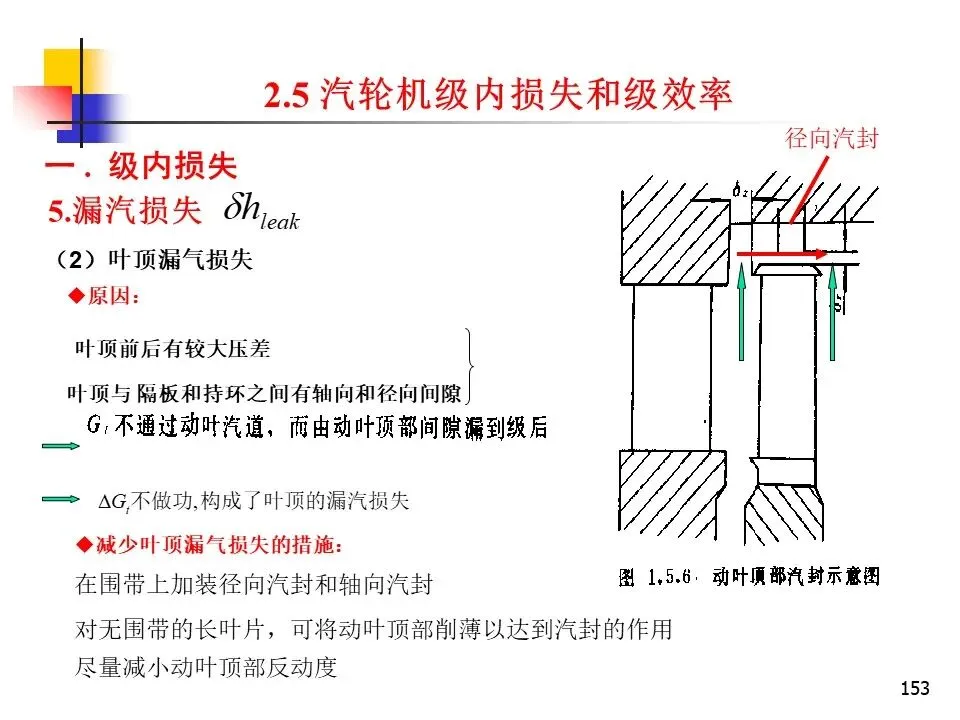

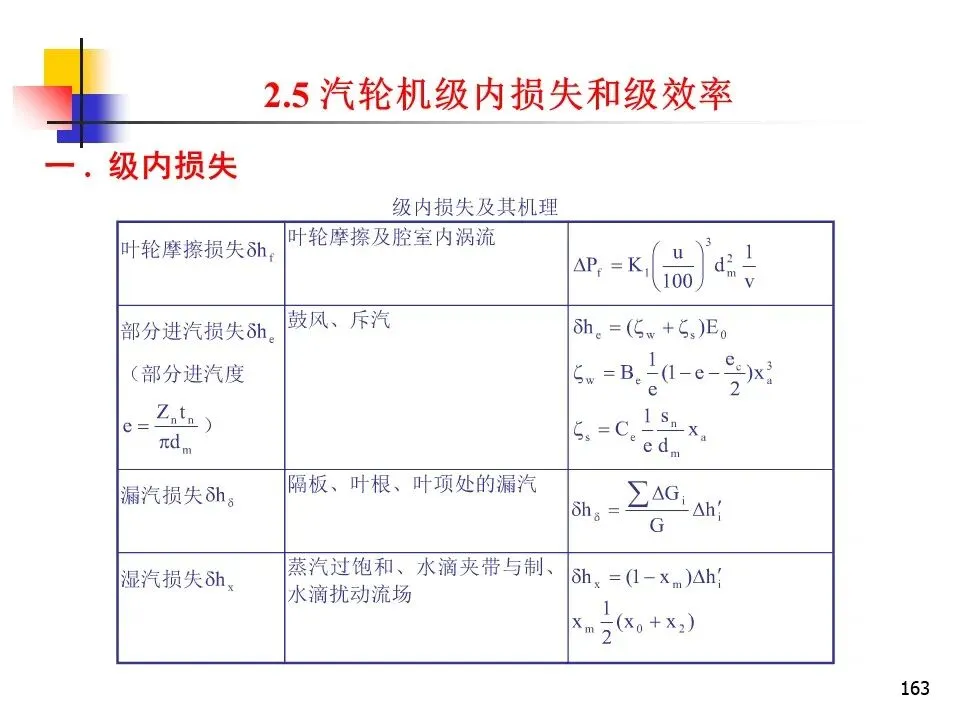

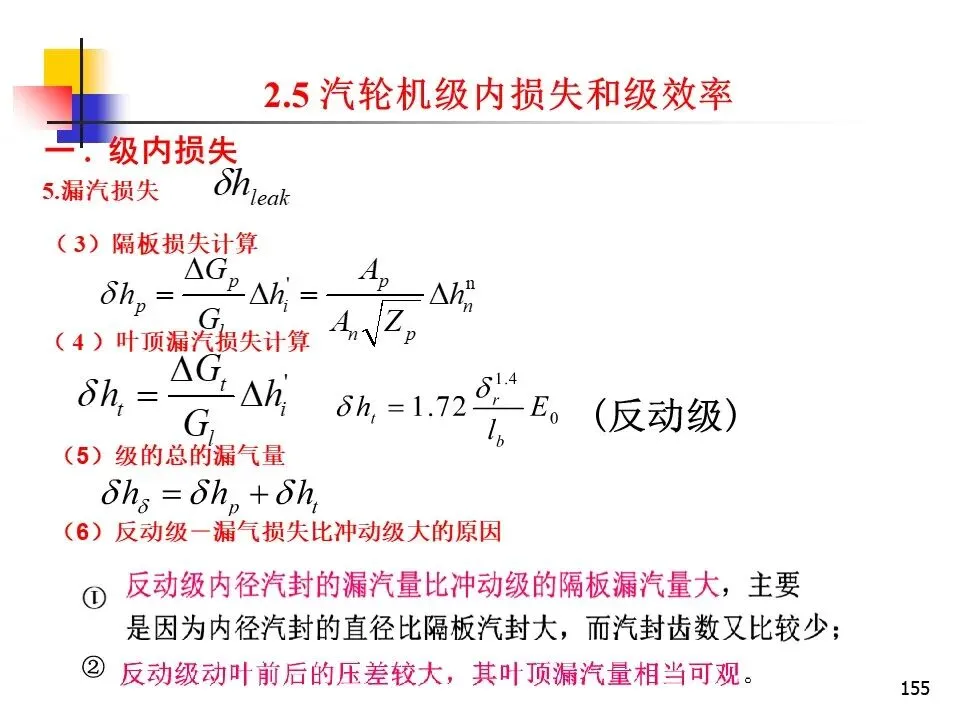

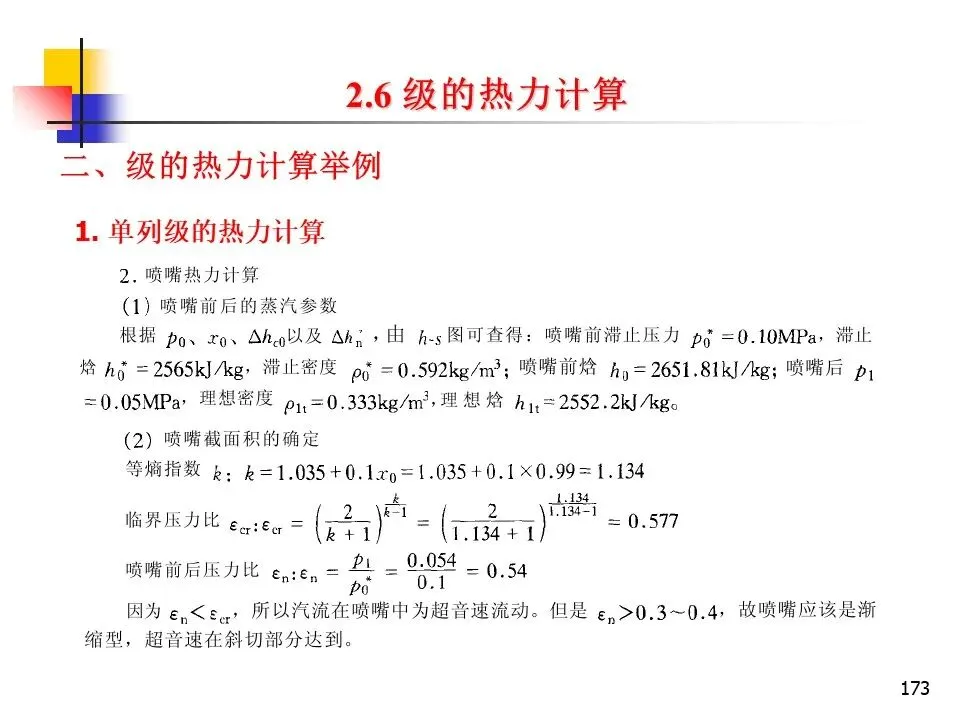

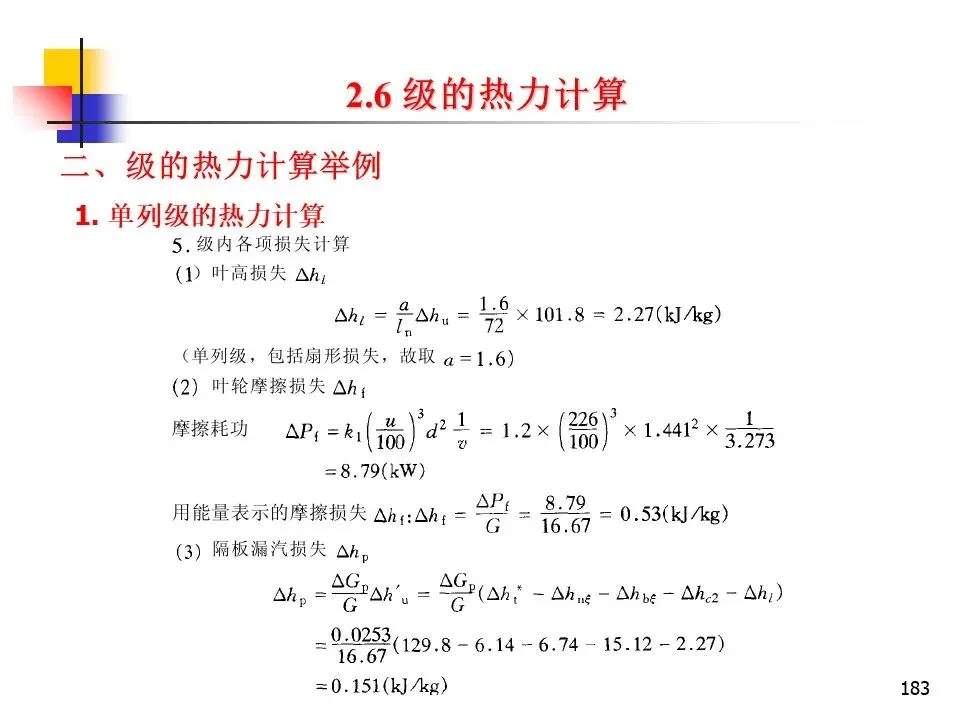

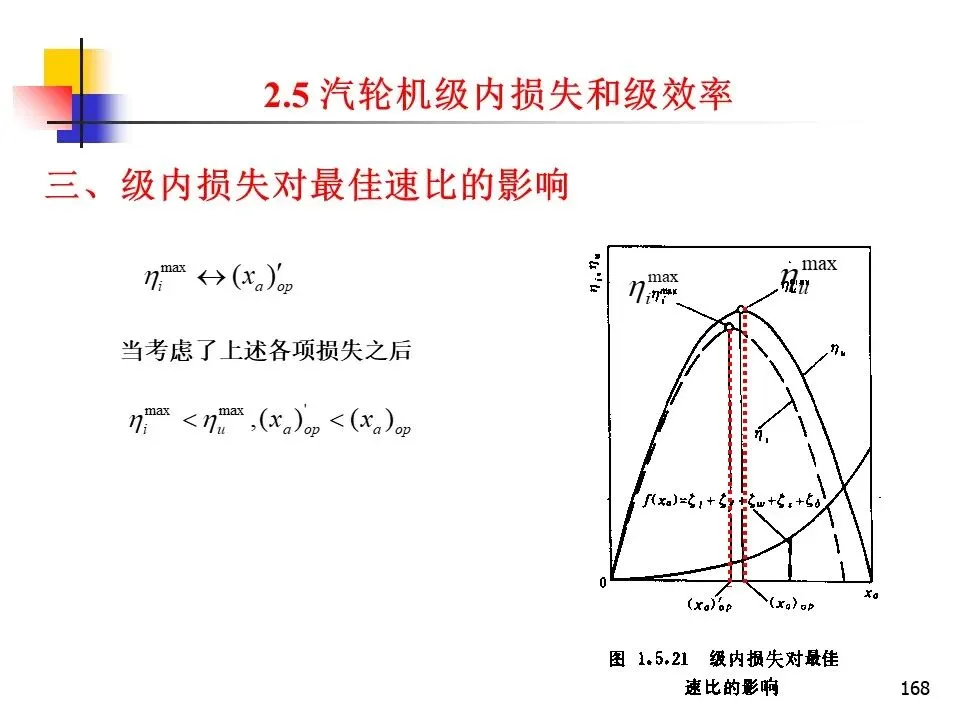

汽轮机基础知识课件(级的工作原理).ppt

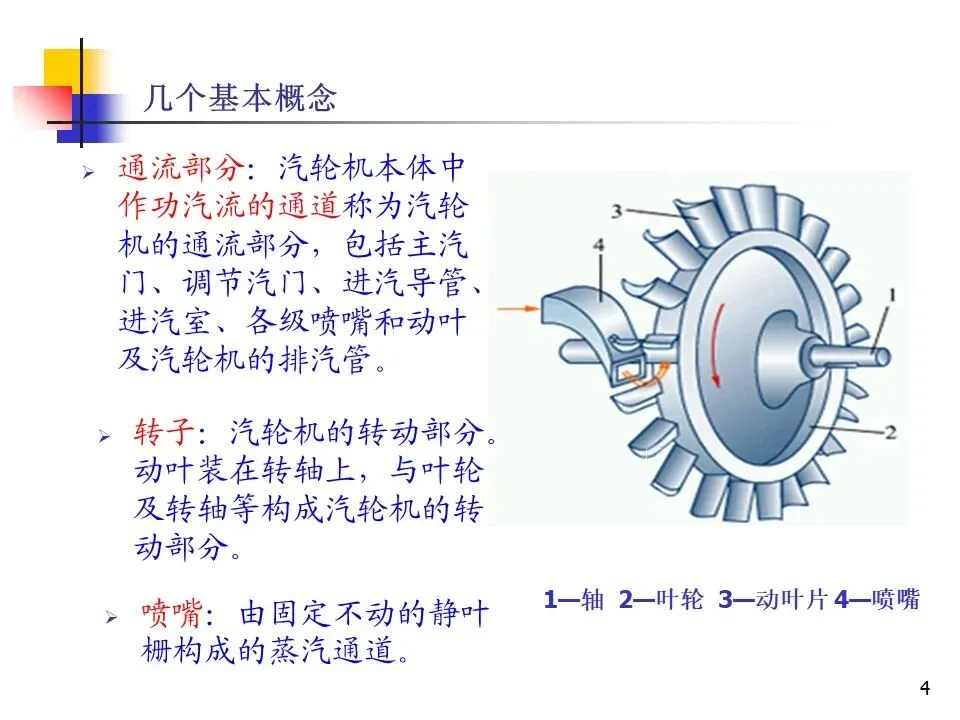

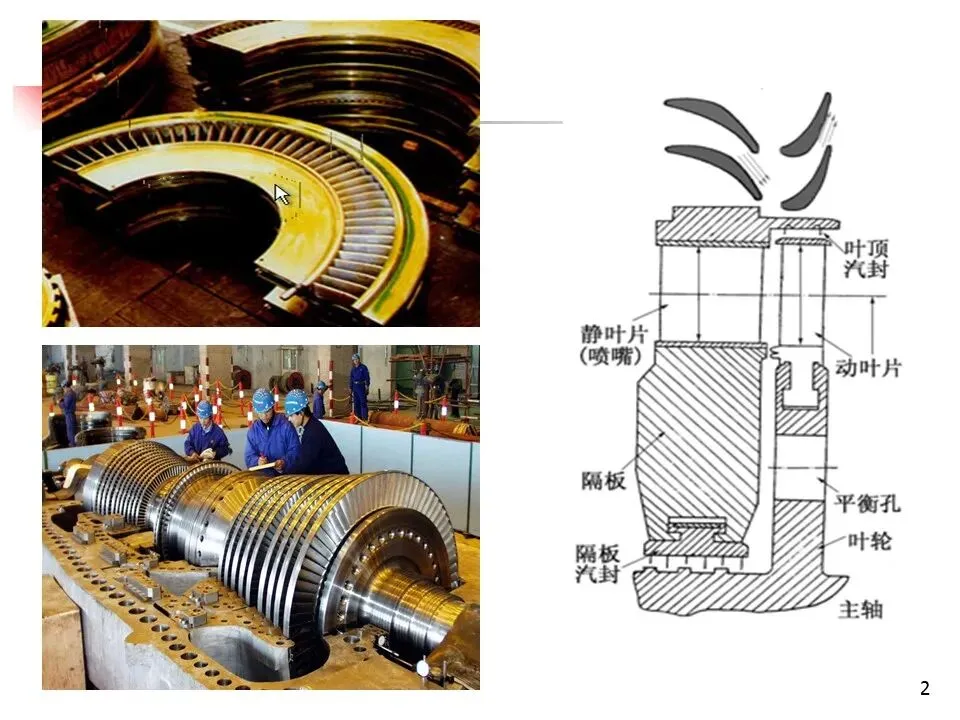

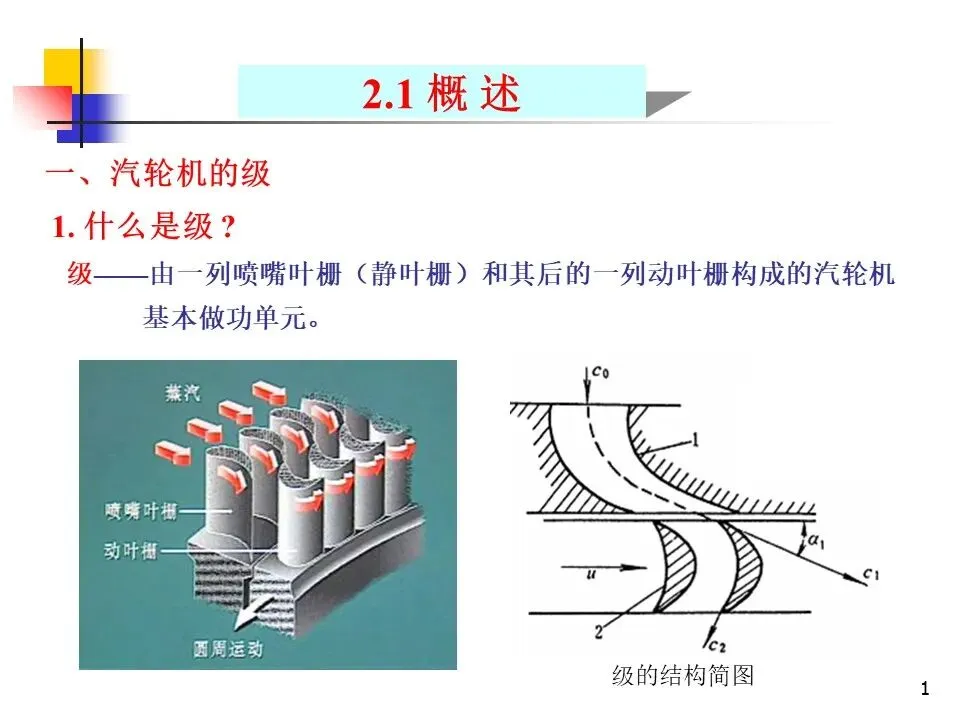

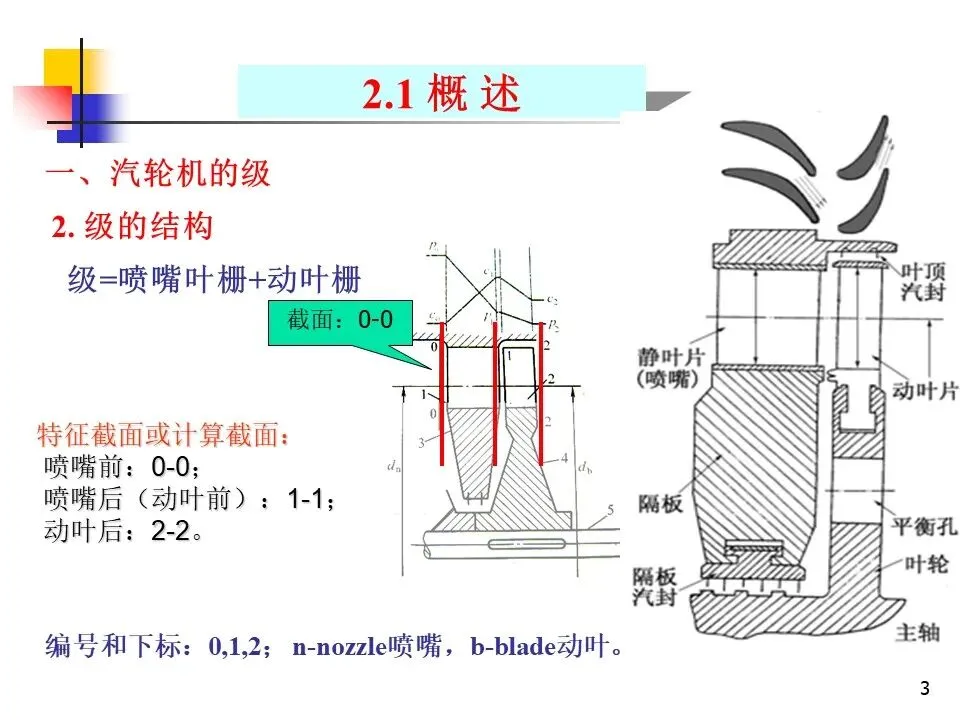

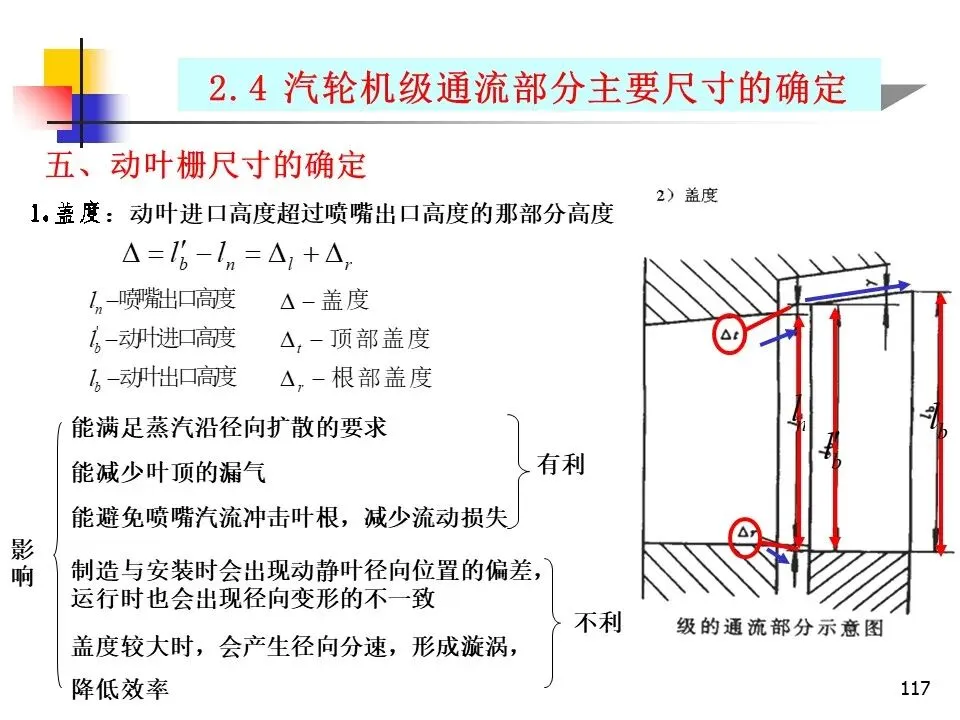

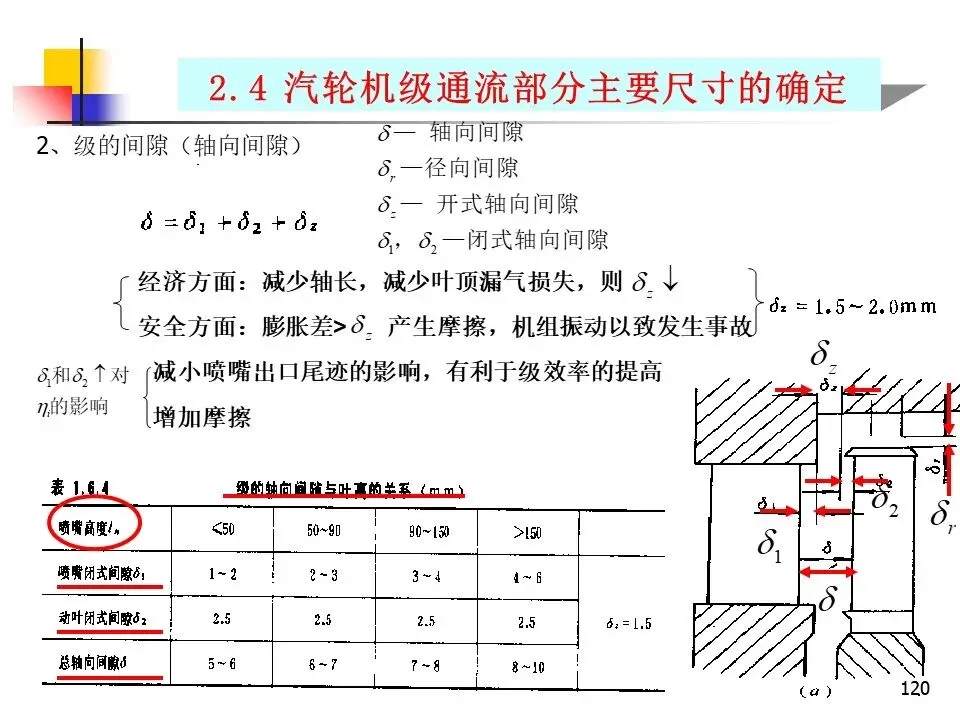

通流部分：汽轮机本体中作功汽流的通道称为汽轮机的通流部分，包括主汽门、调节汽门、进汽导管、进汽室、各级喷嘴和动叶及汽轮机的排汽管。

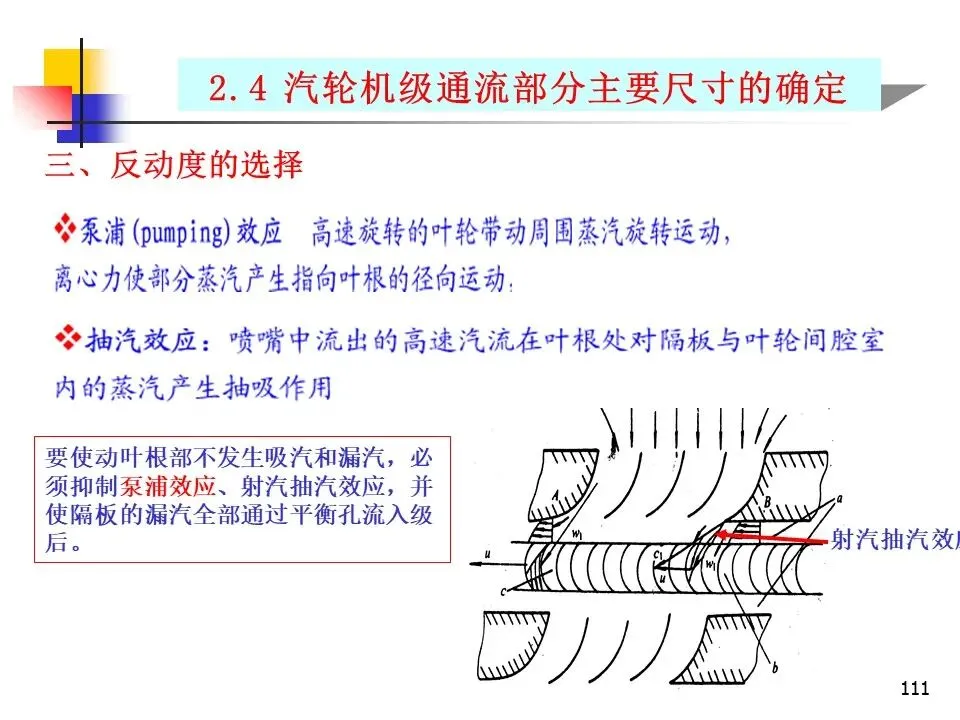

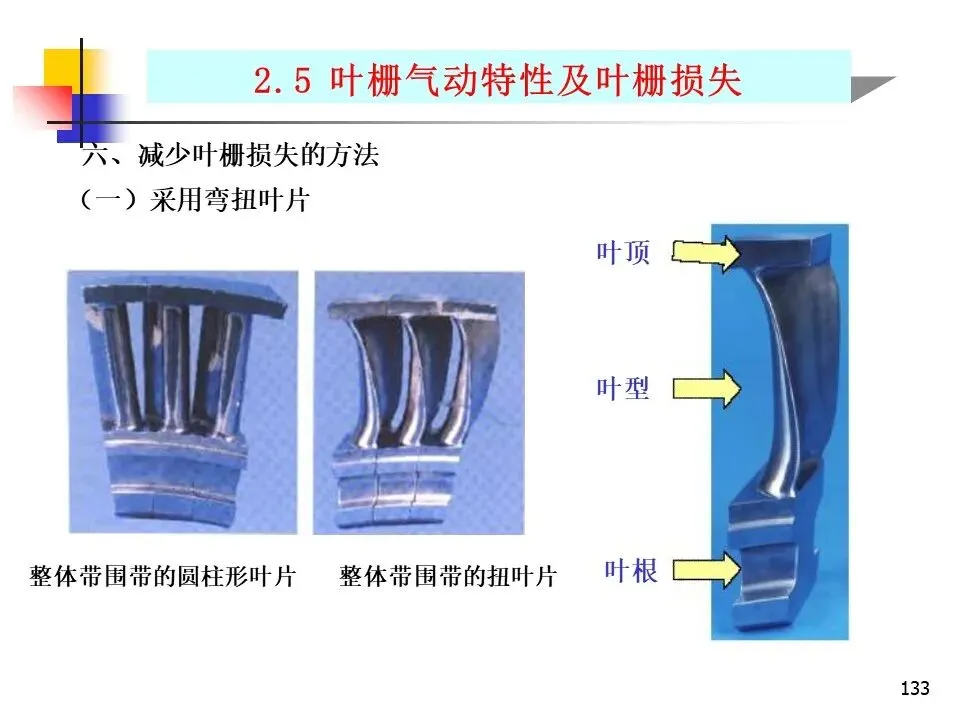

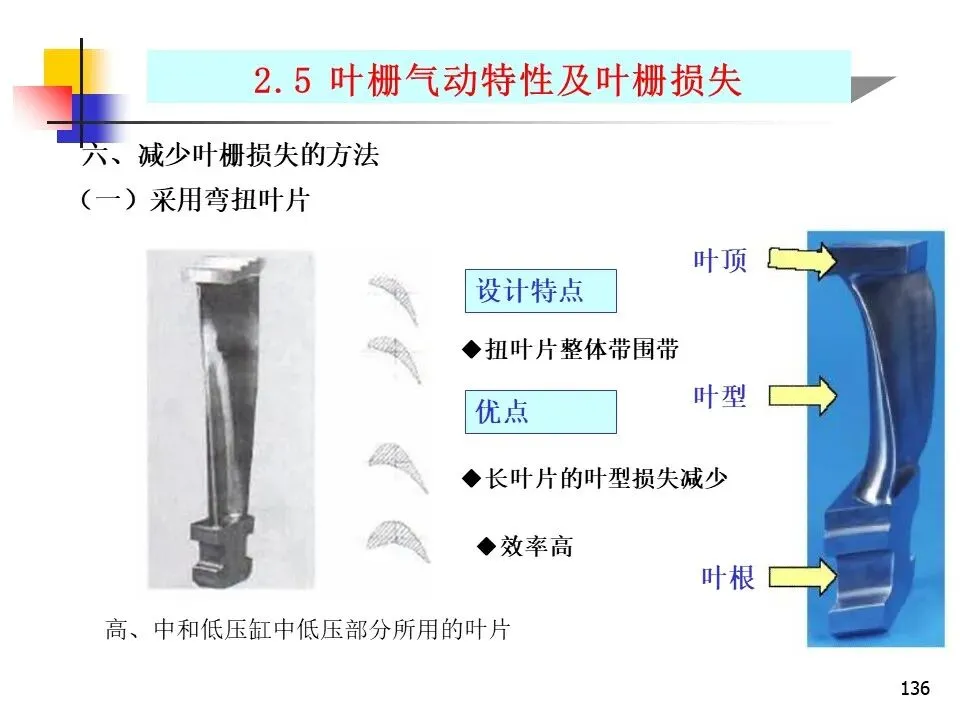

转子：汽轮机的转动部分。动叶装在转轴上，与叶轮及转轴等构成汽轮机的转动部分。

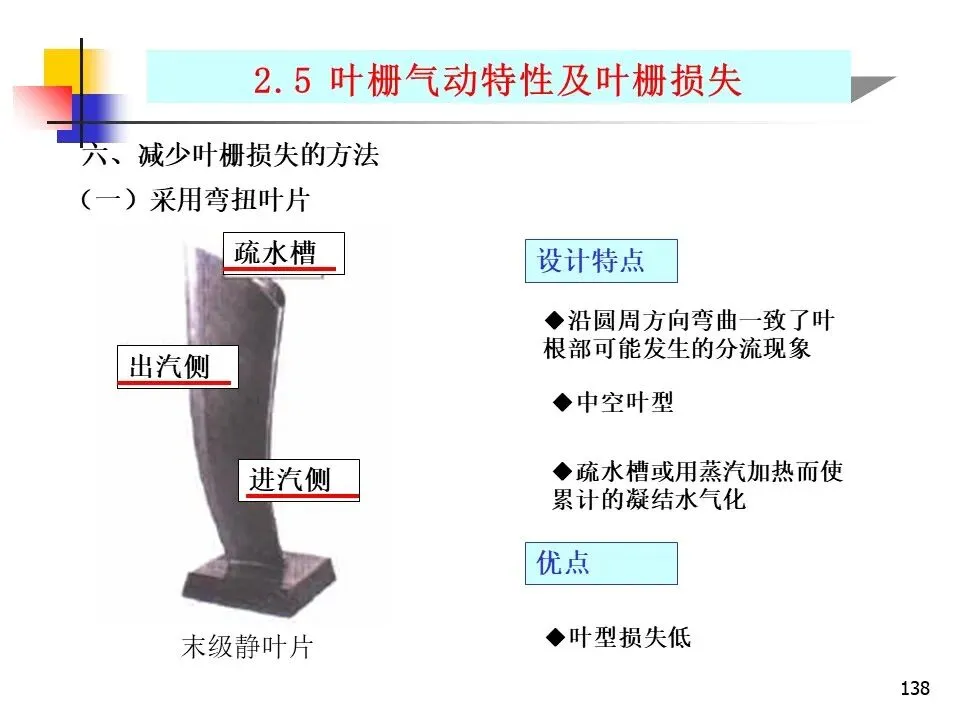

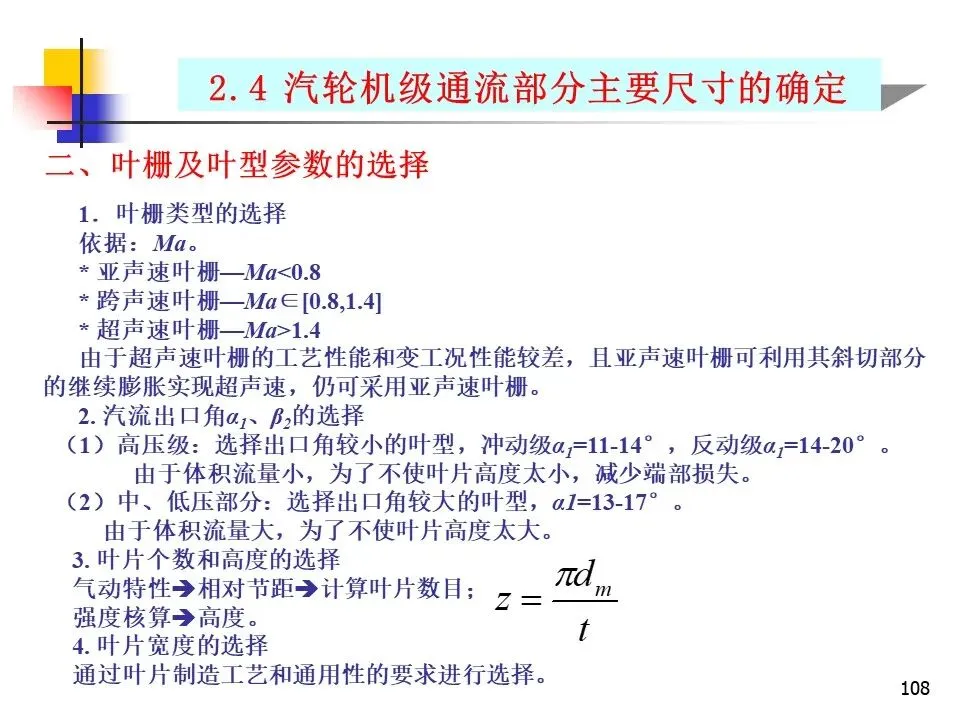

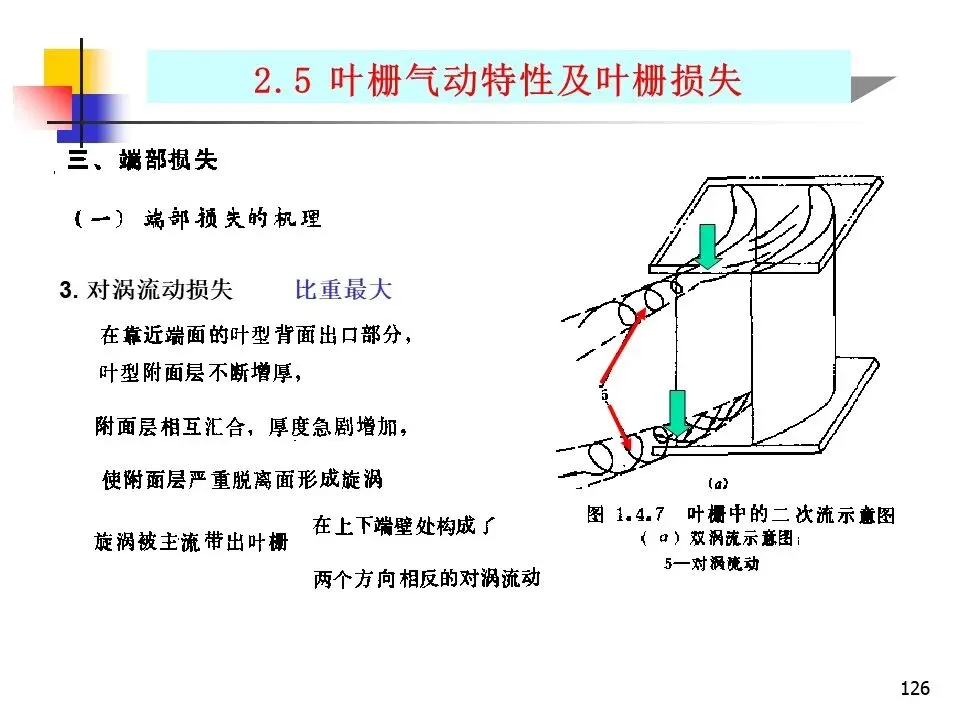

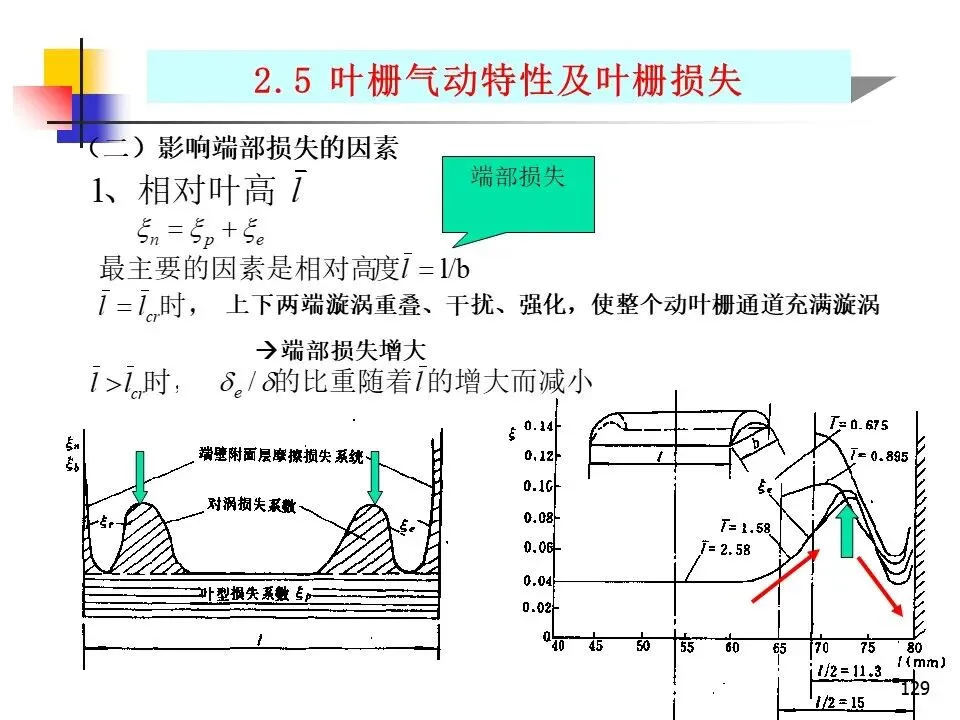

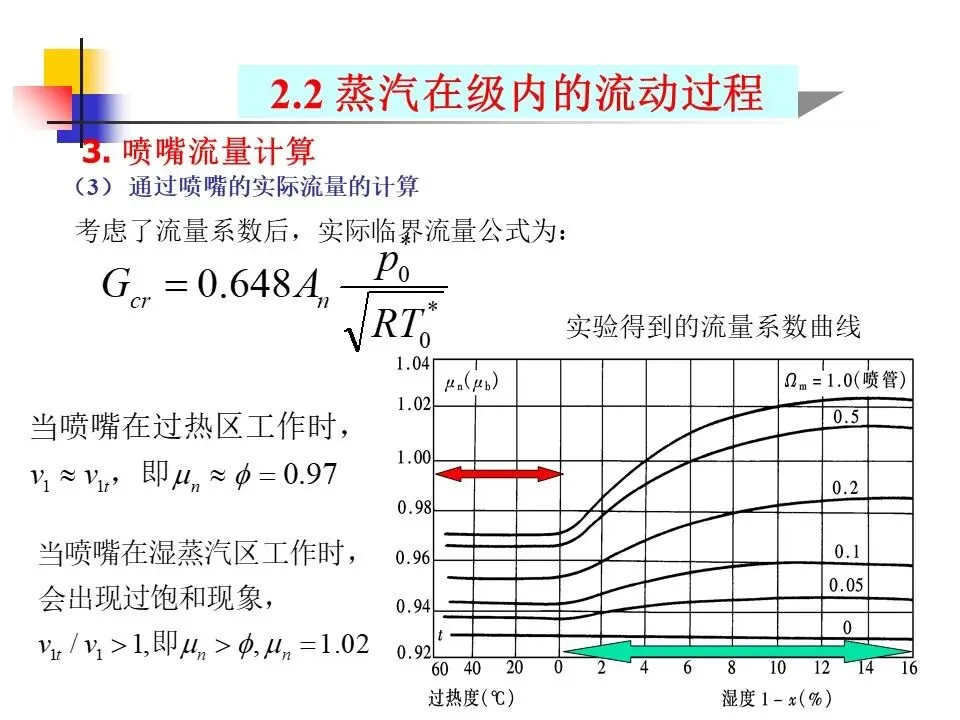

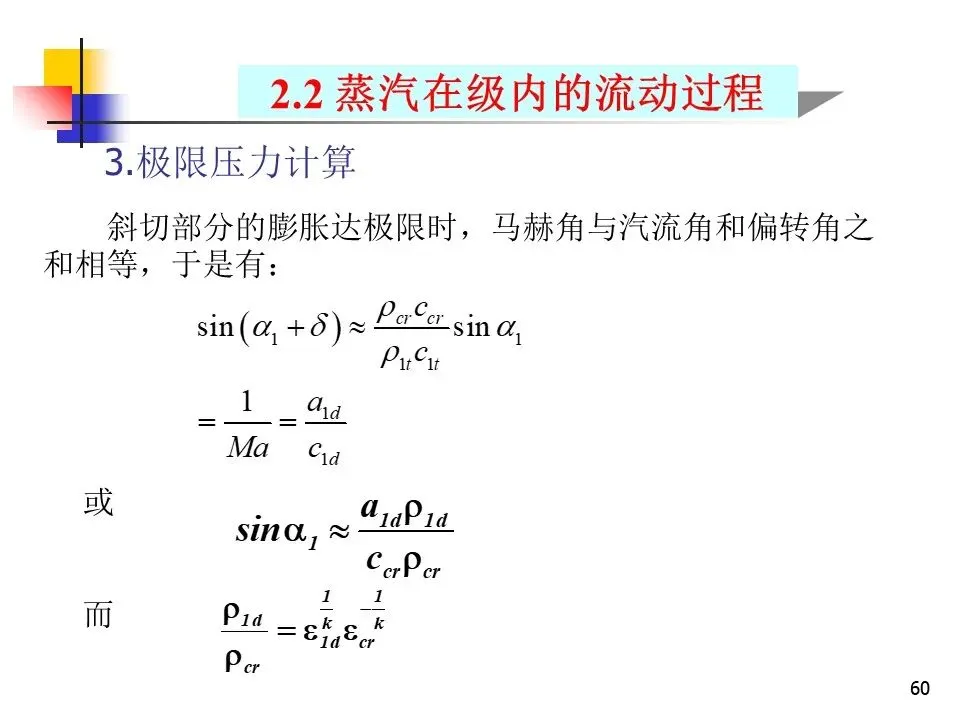

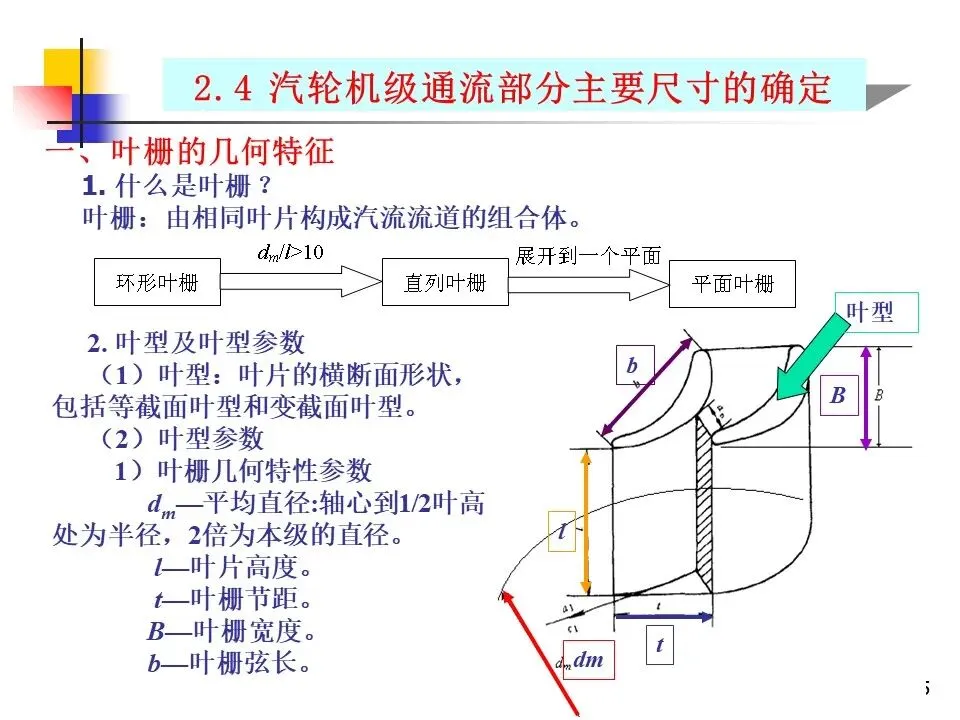

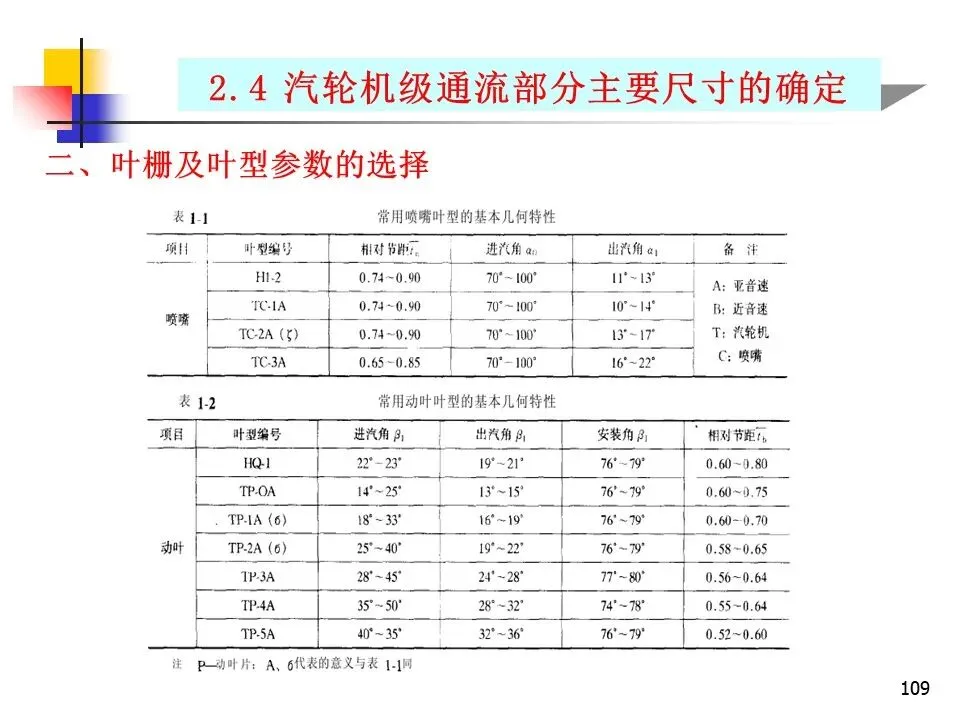

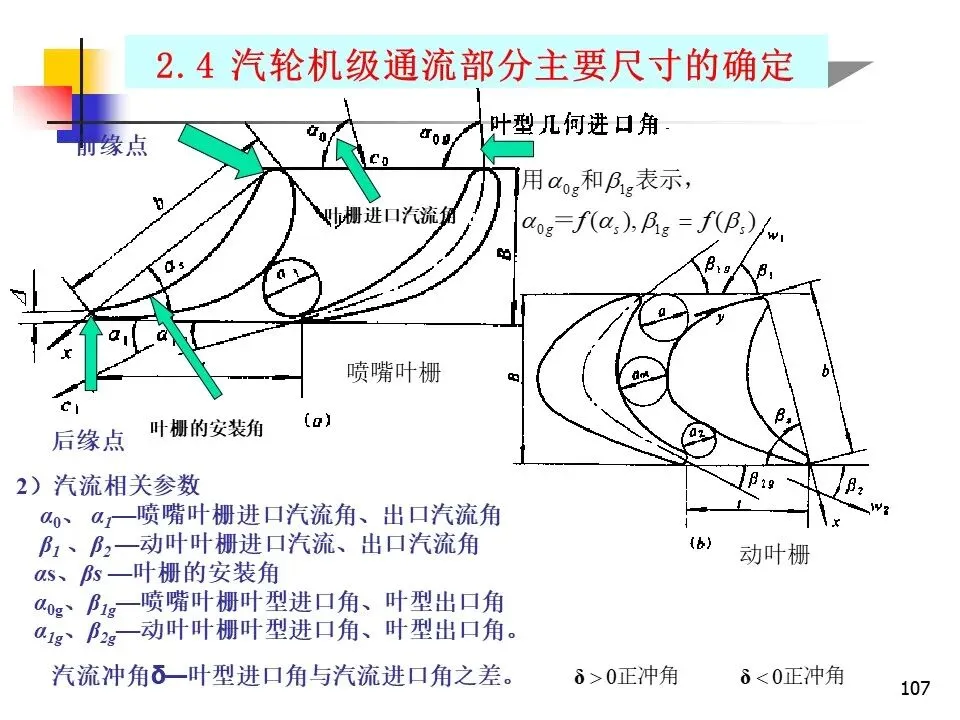

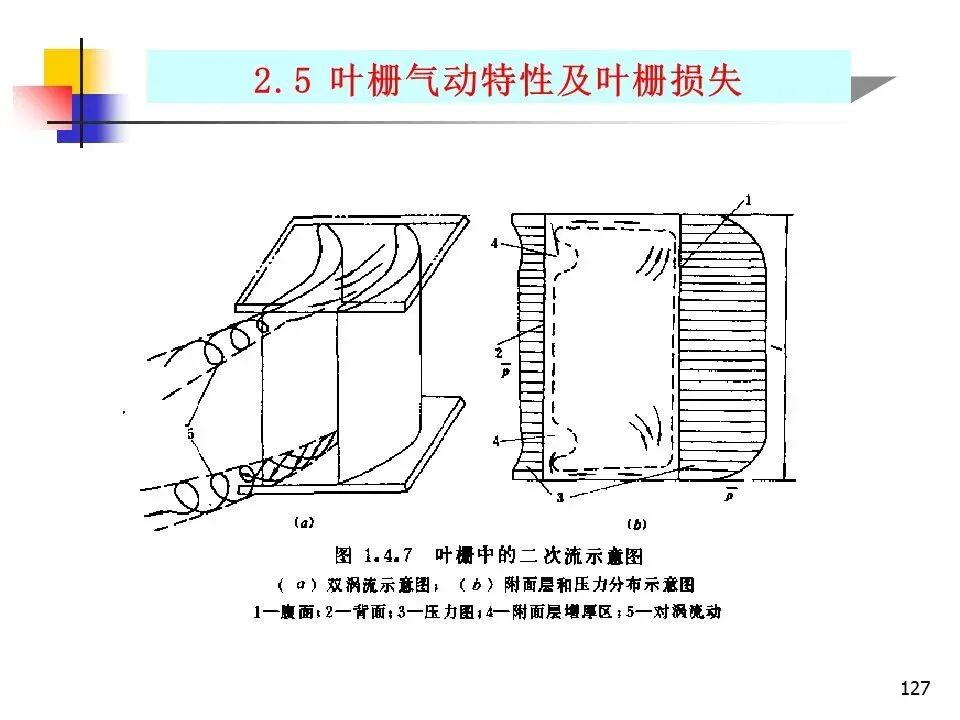

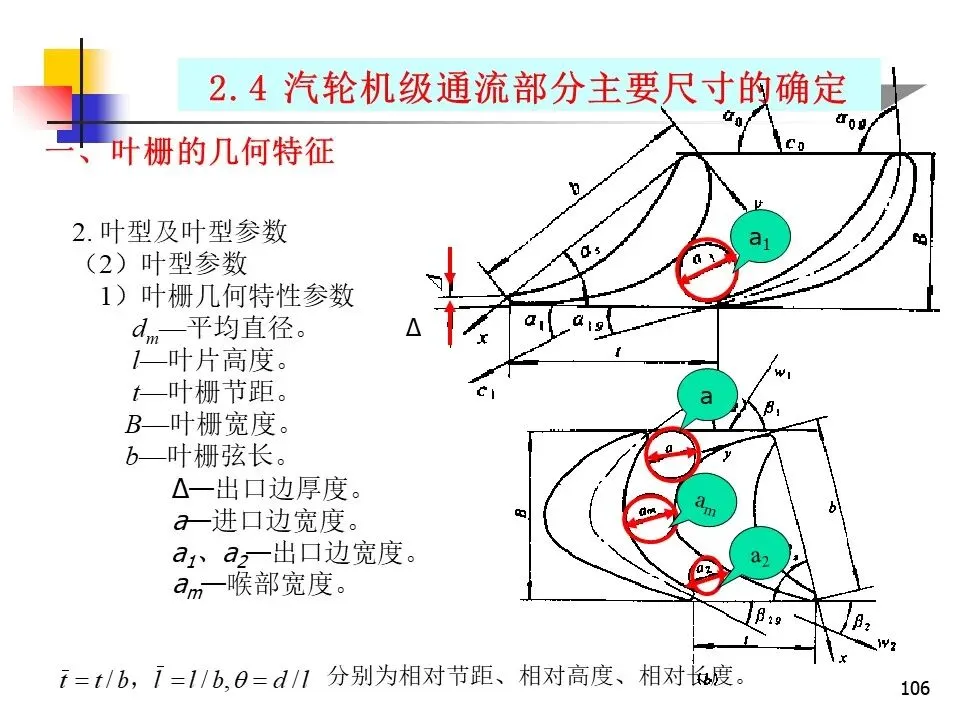

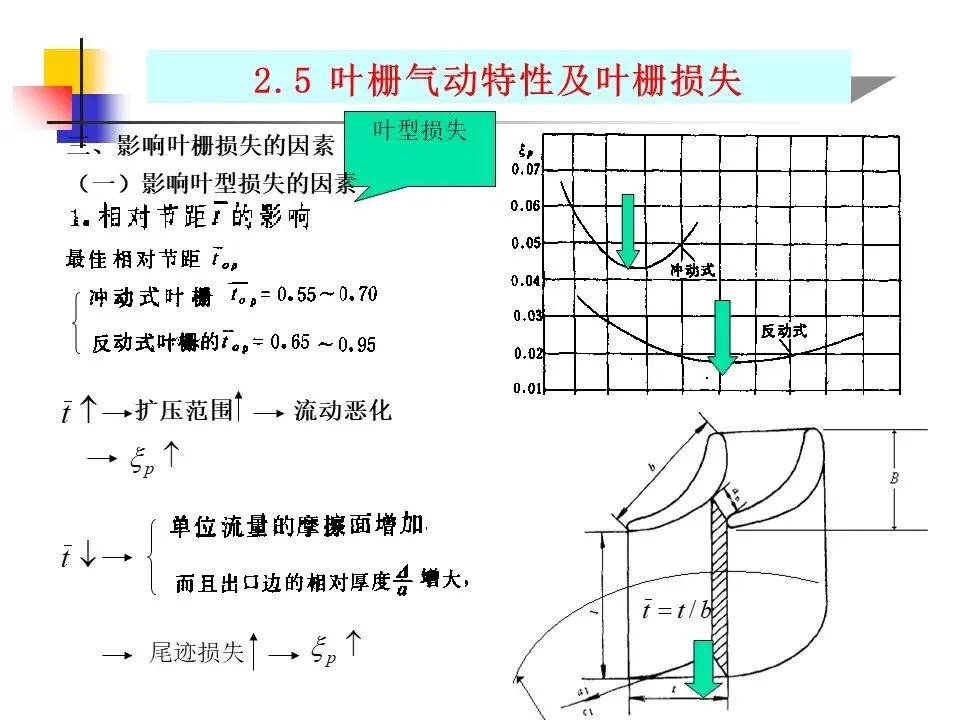

喷嘴：由固定不动的静叶栅构成的蒸汽通道。

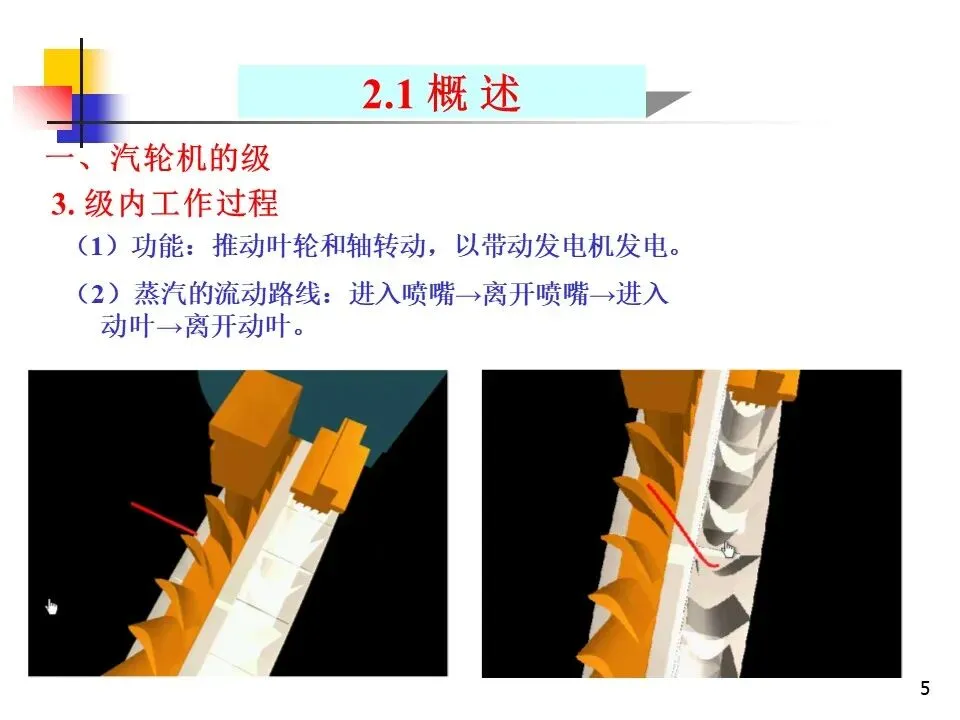

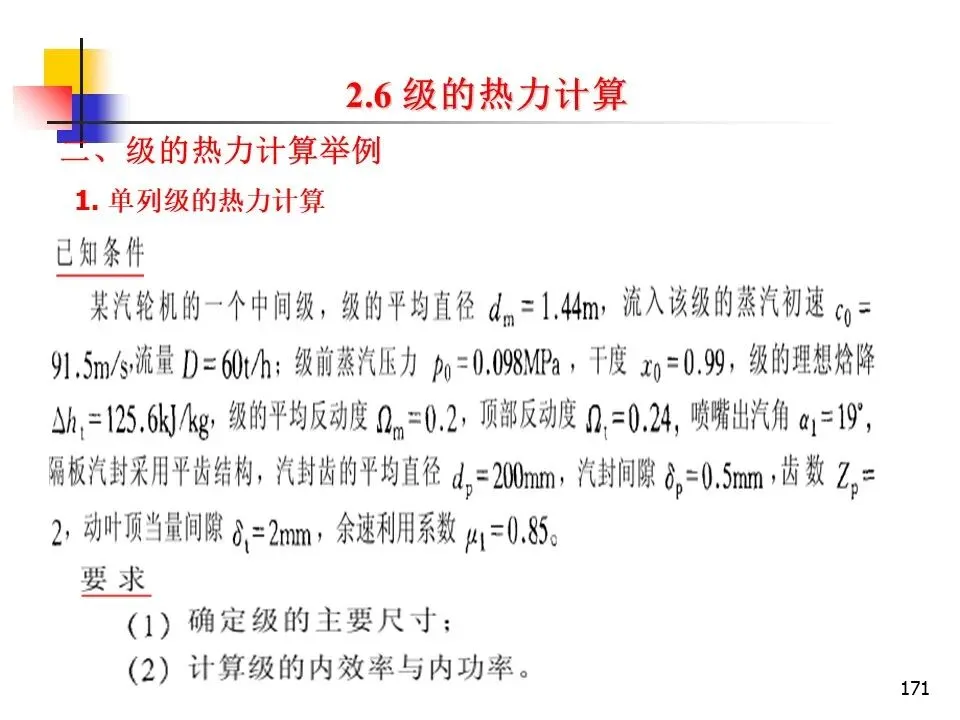

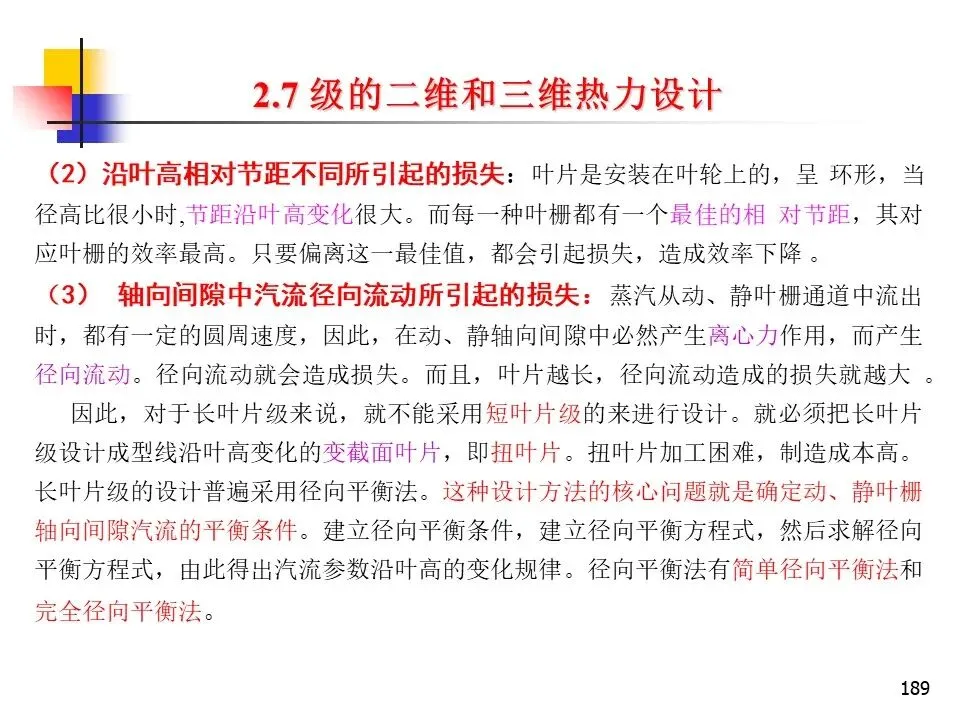

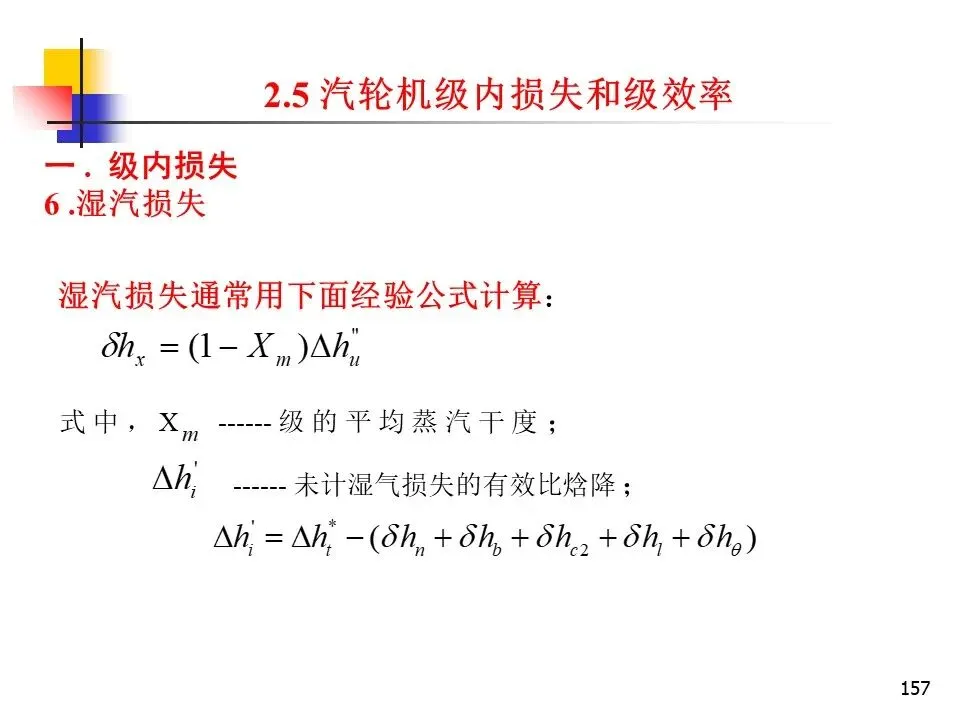

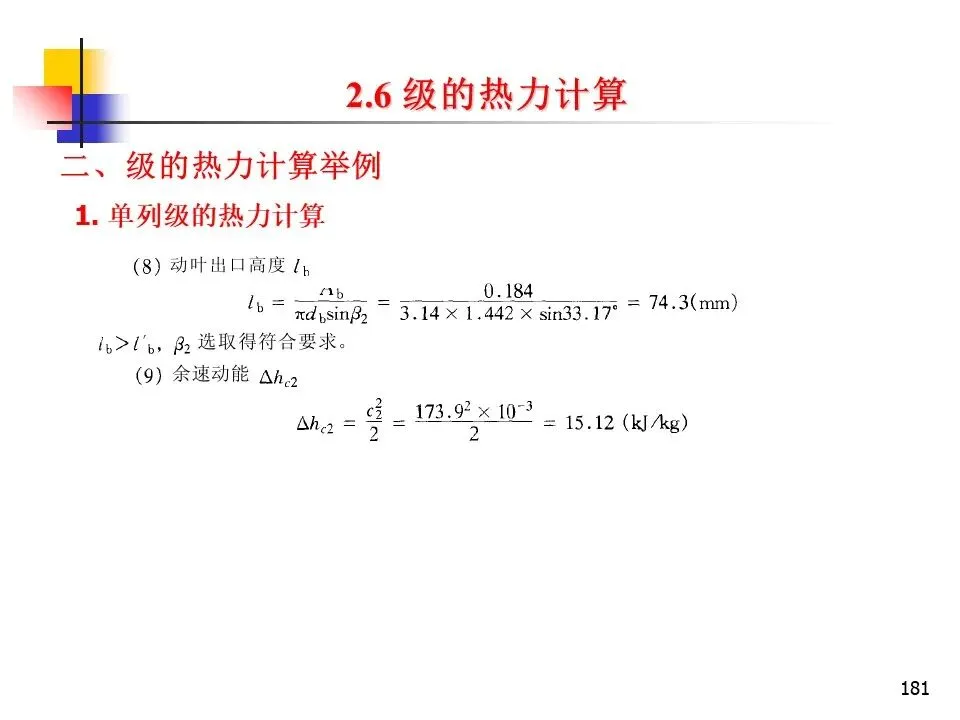

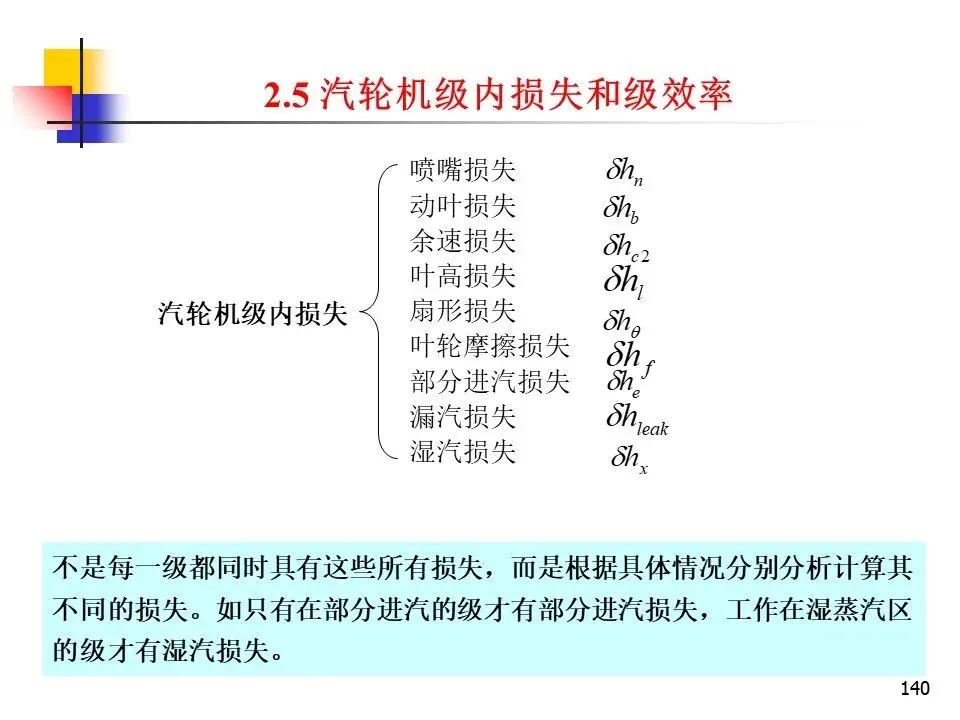

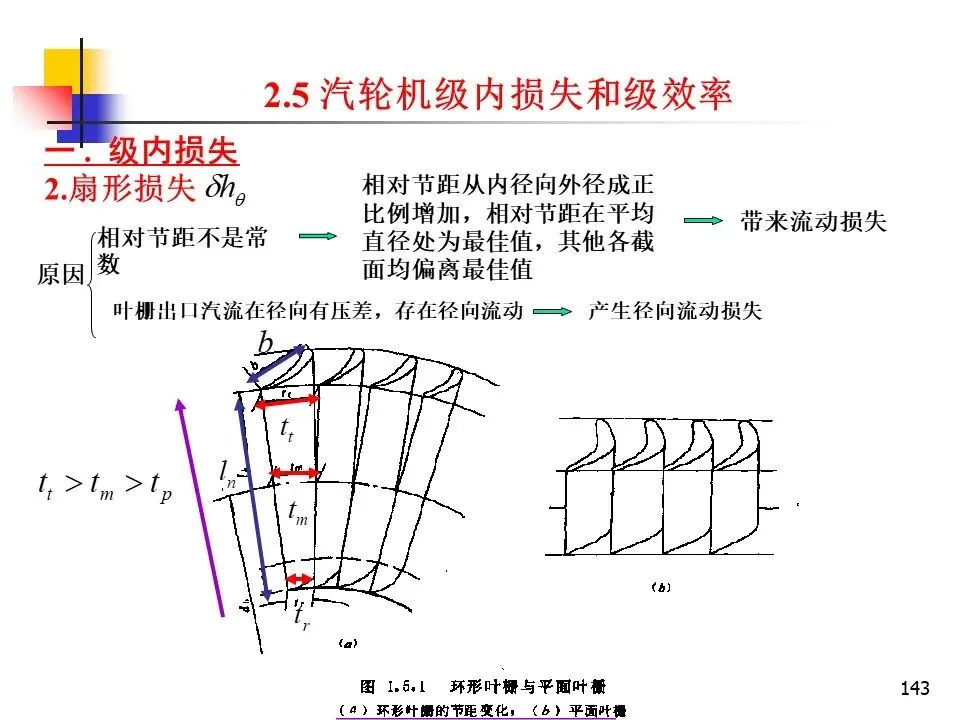

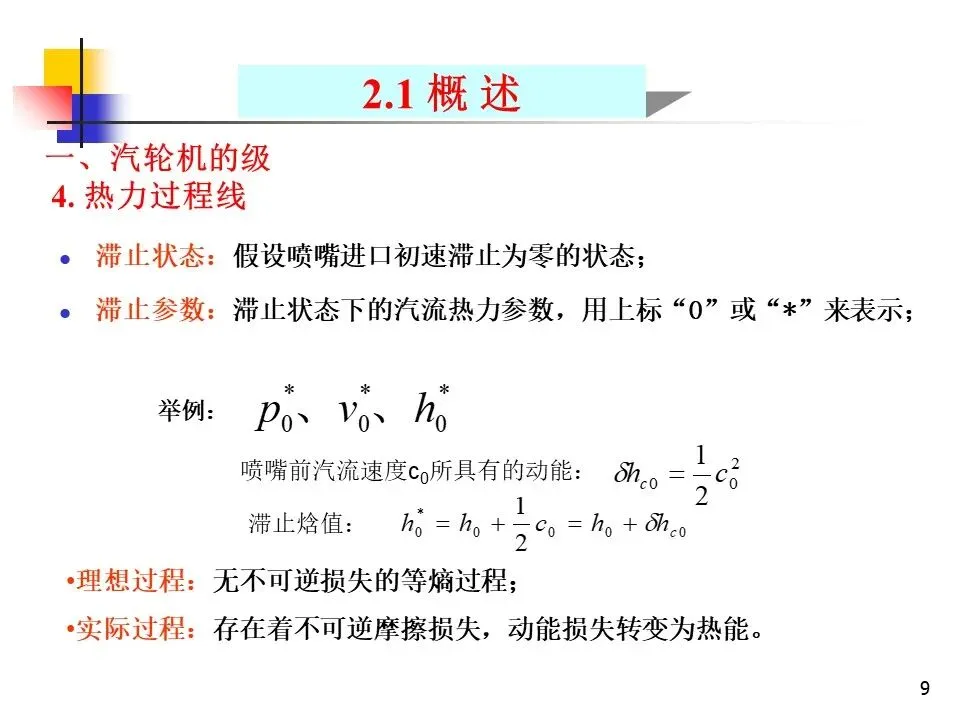

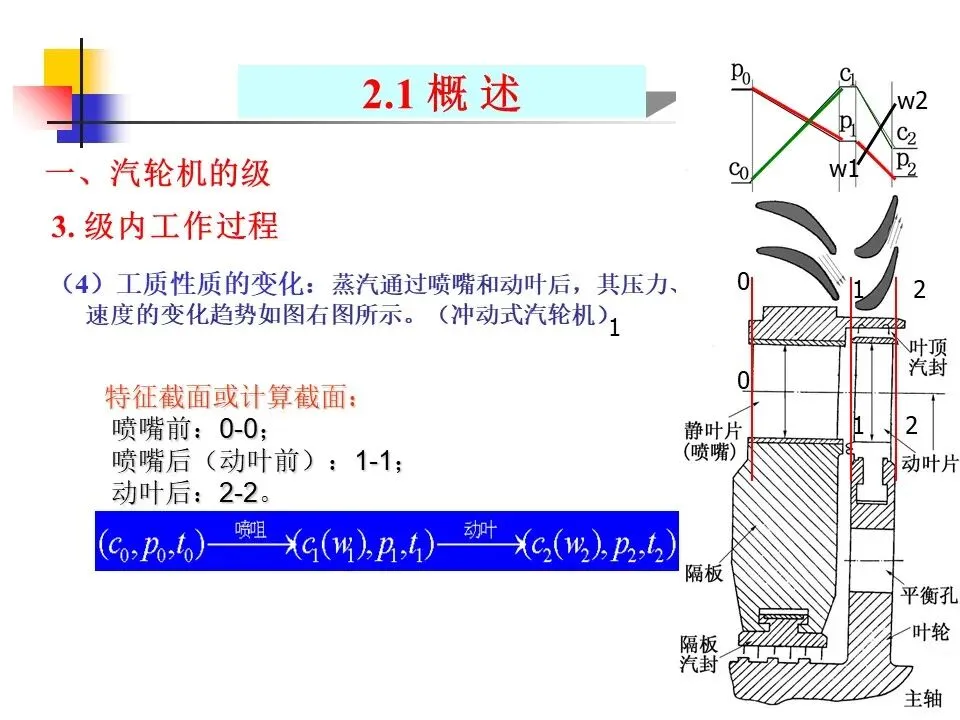

3. 级内工作过程

（1）功能：推动叶轮和轴转动，以带动发电机发电。

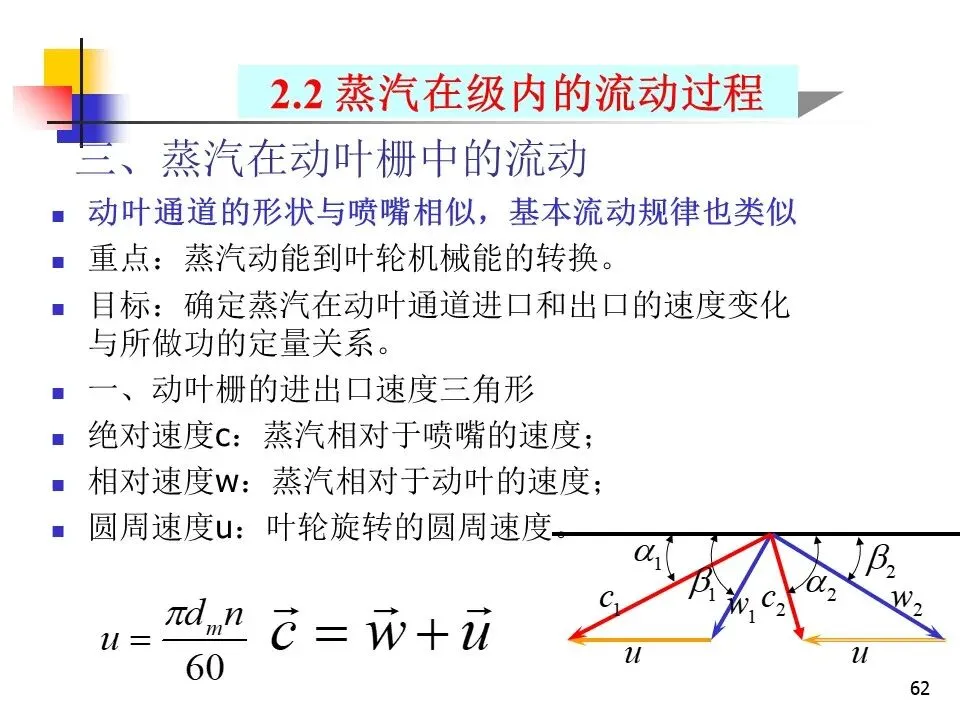

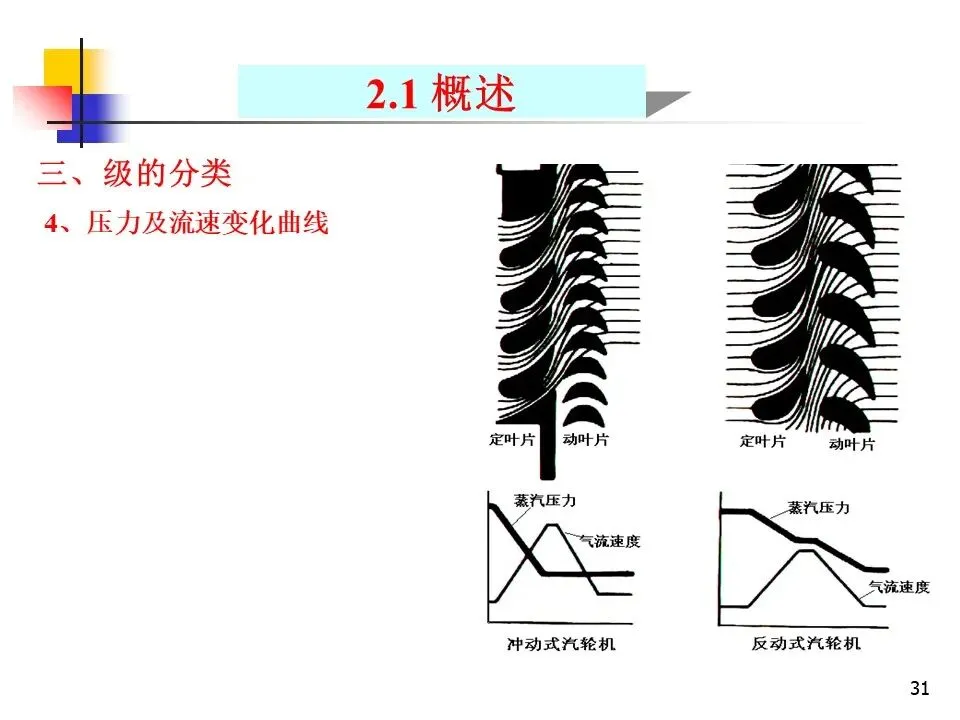

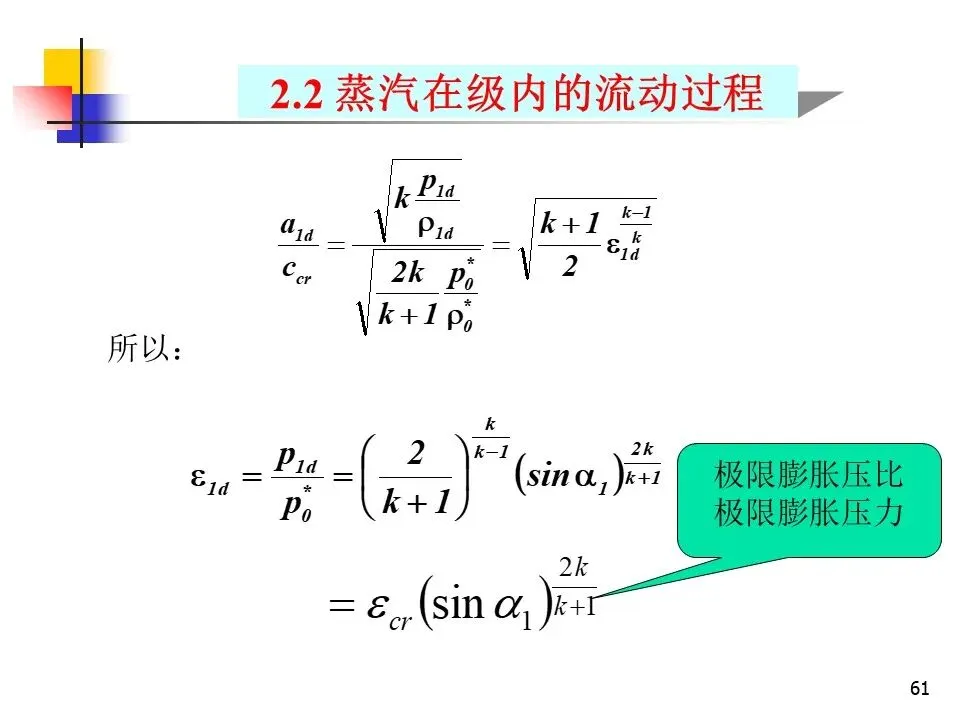

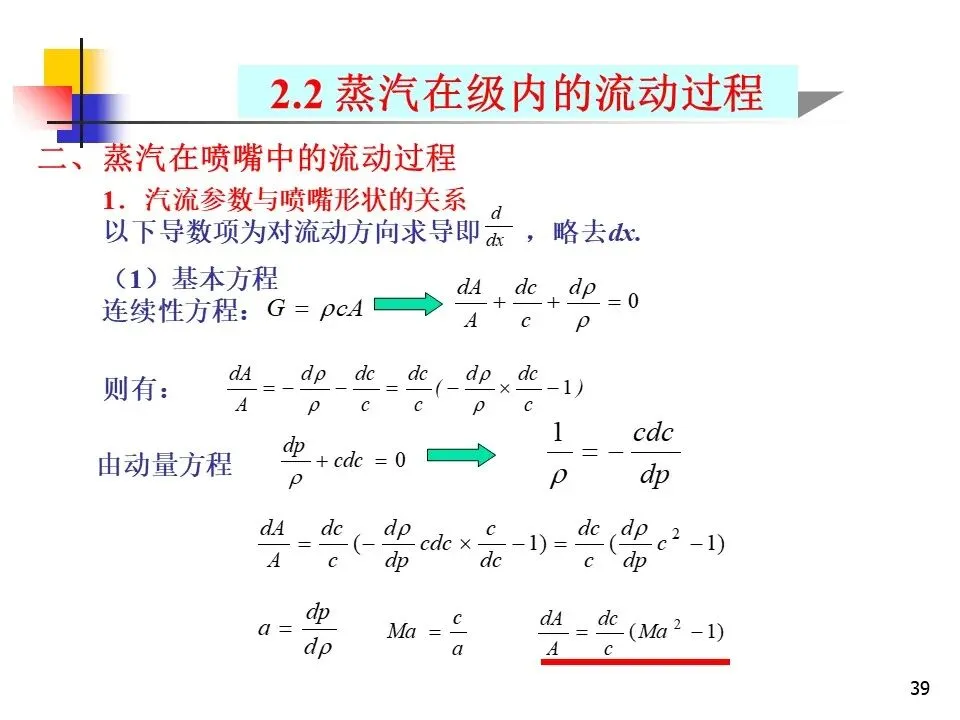

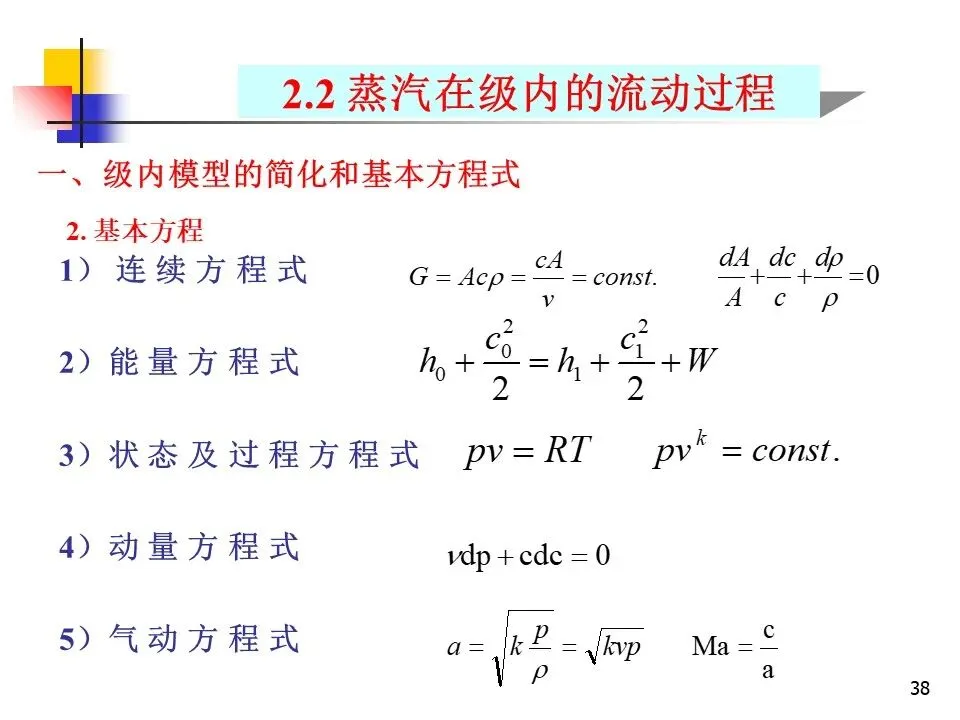

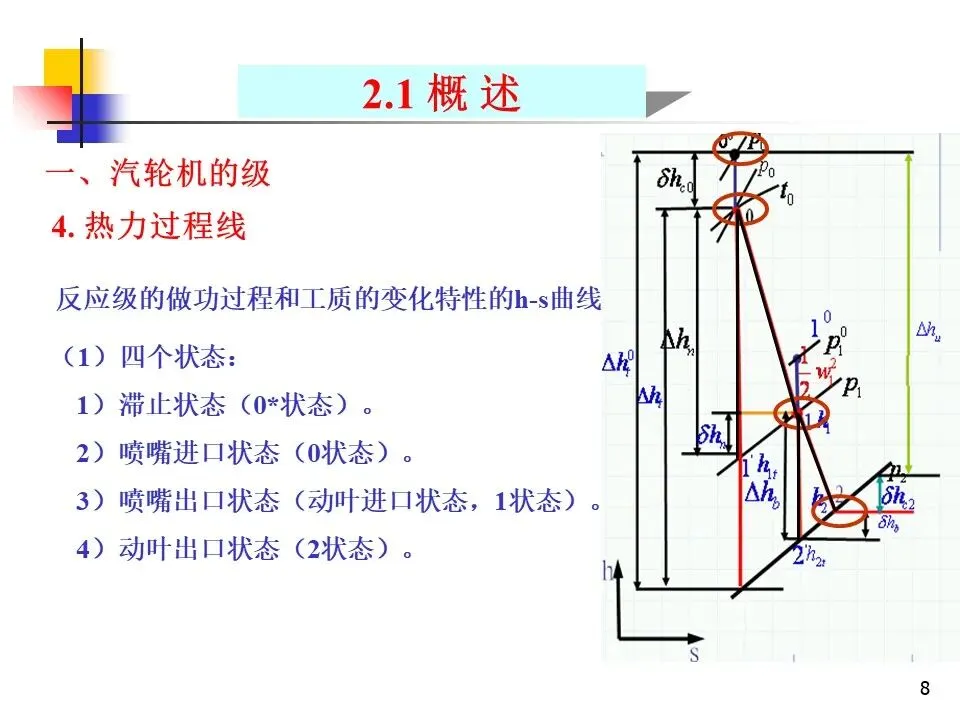

（2）蒸汽的流动路线：进入喷嘴→离开喷嘴→进入动叶→离开动叶。

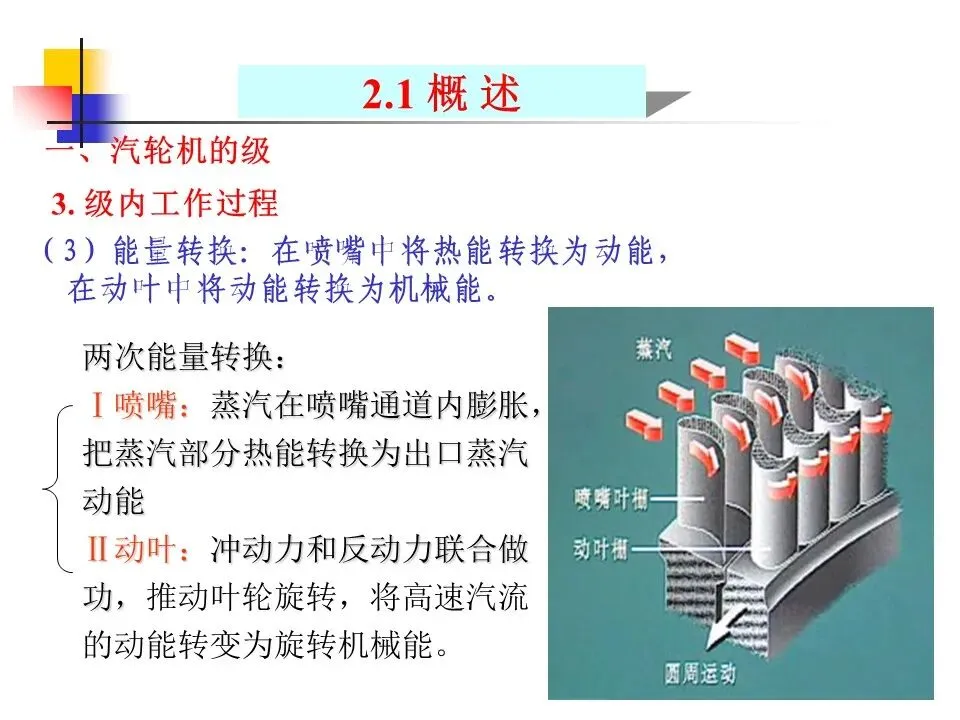

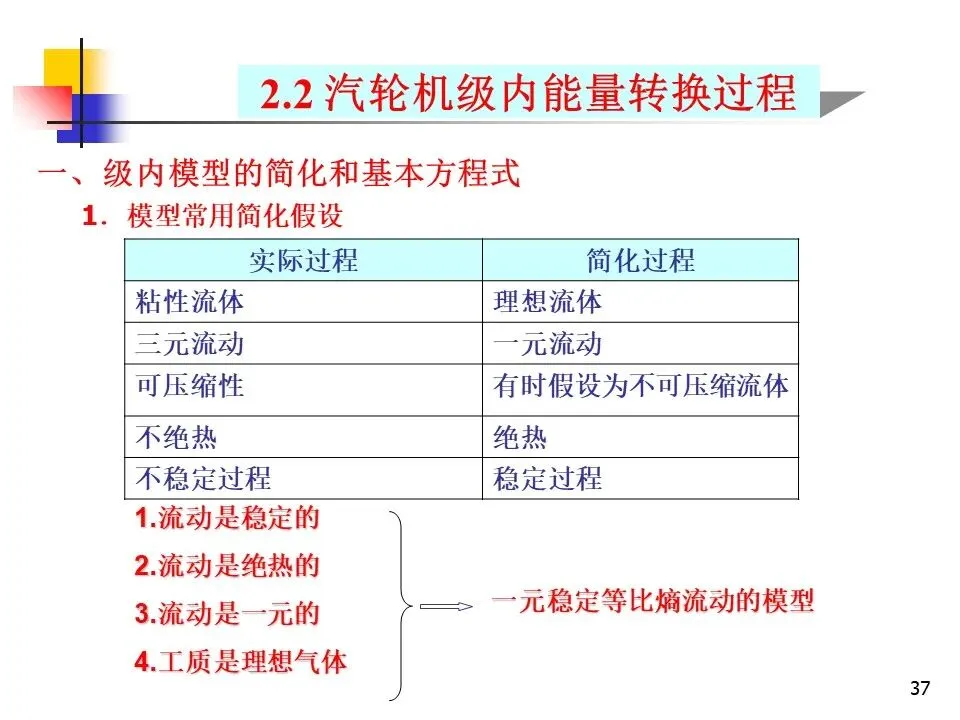

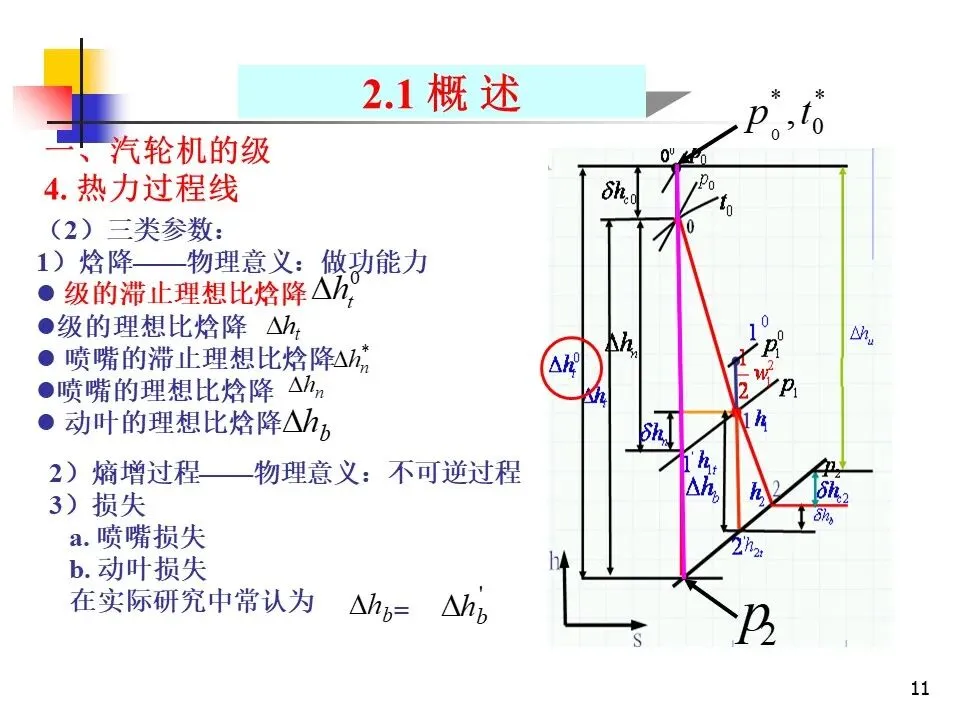

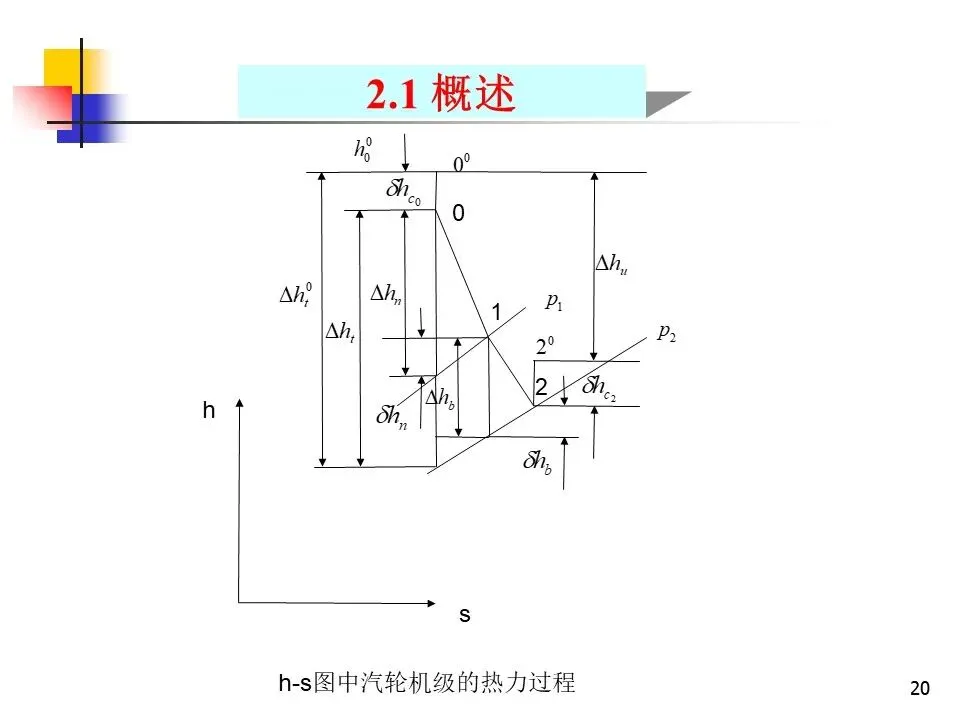

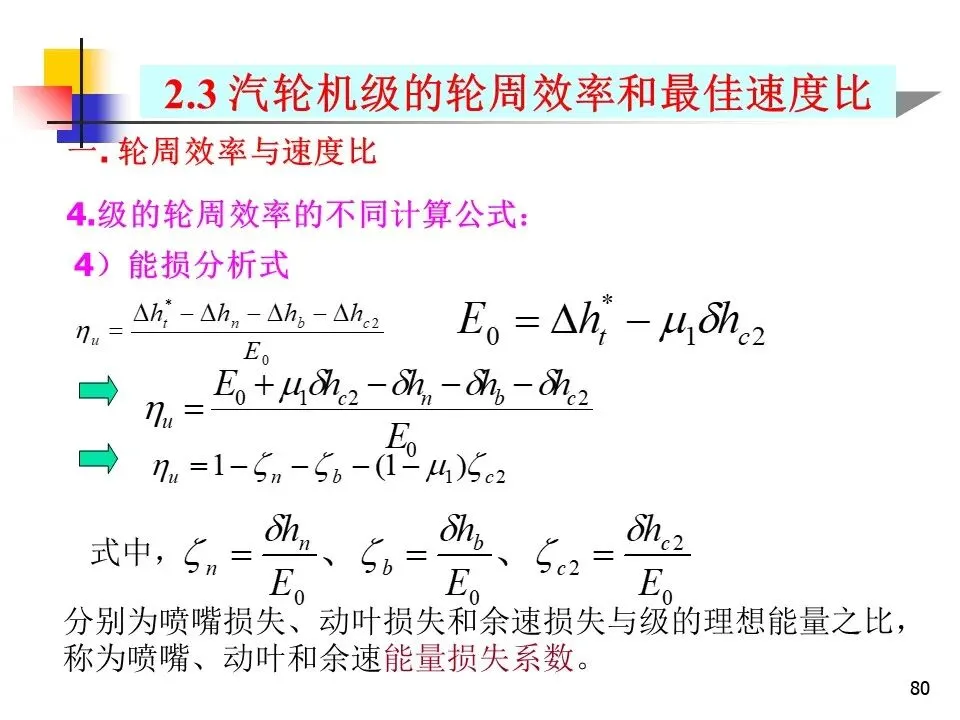

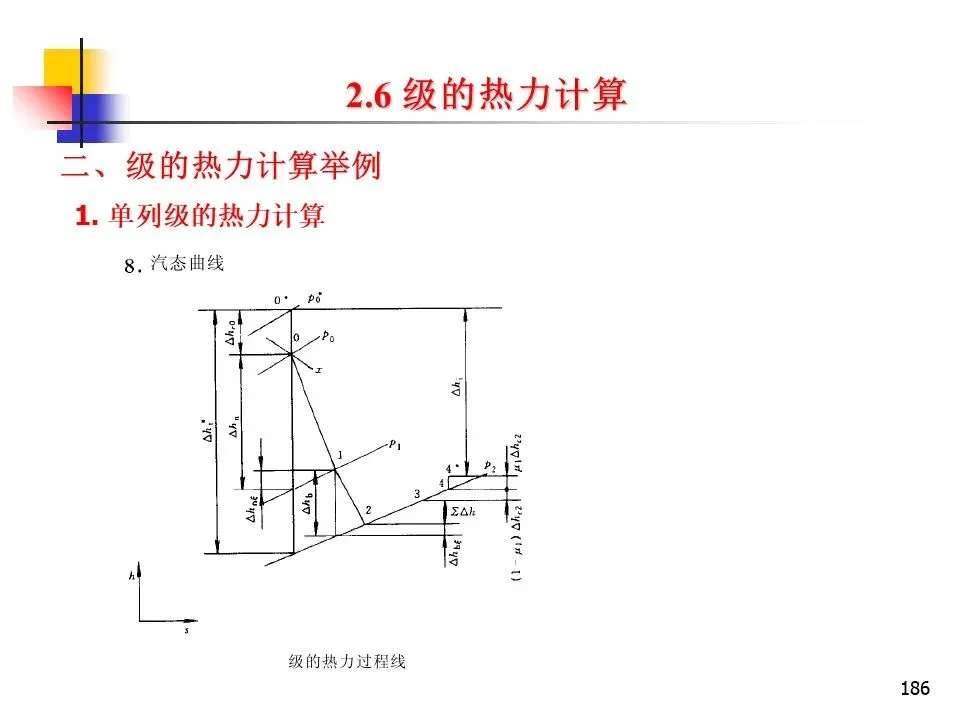

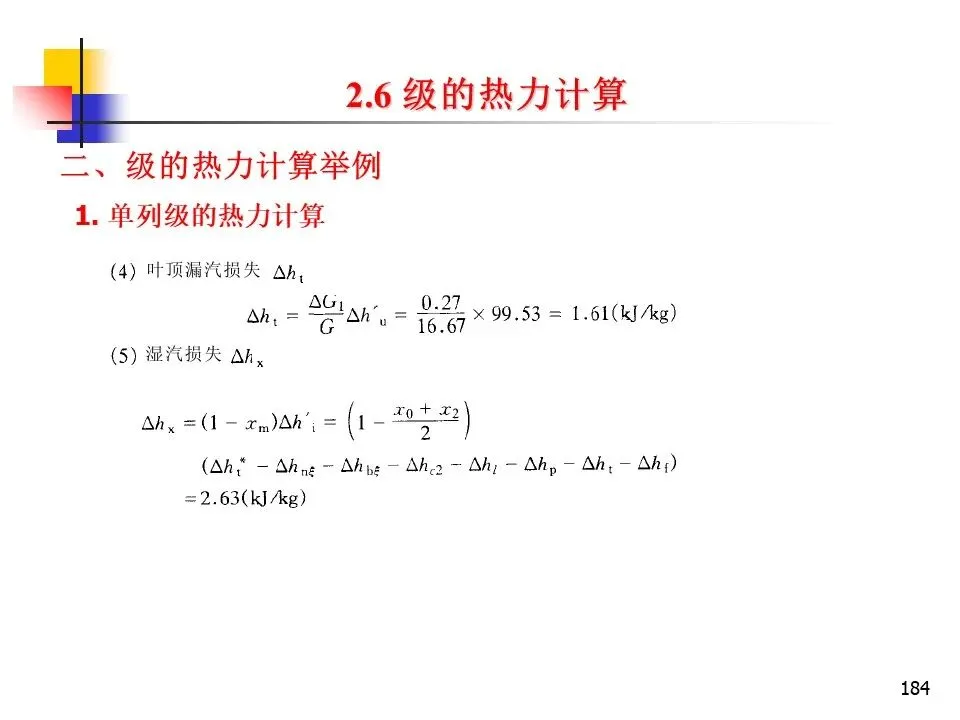

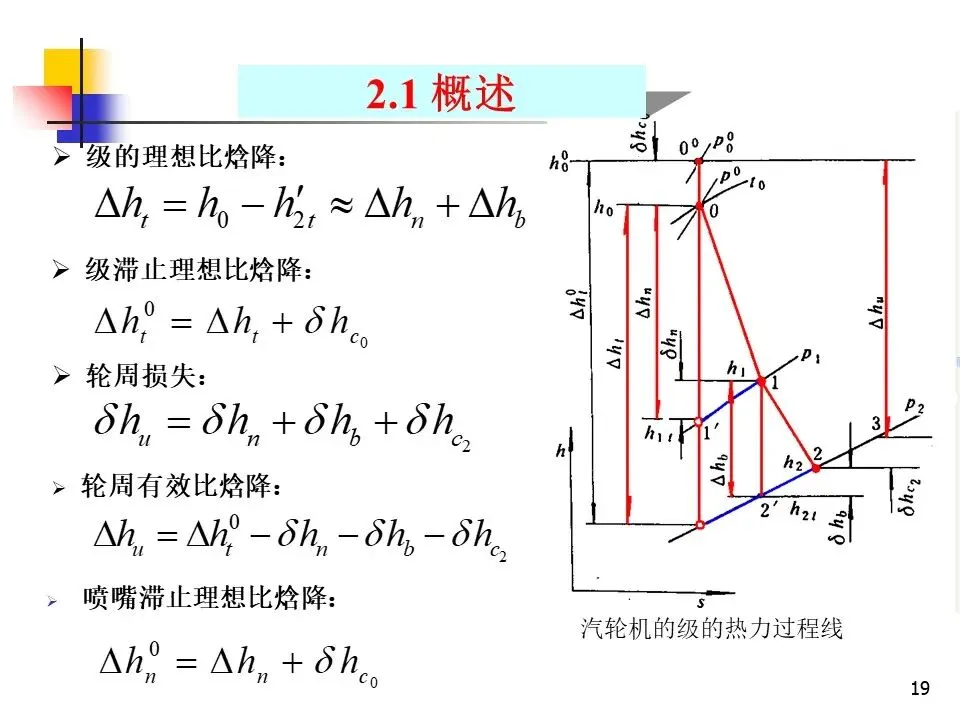

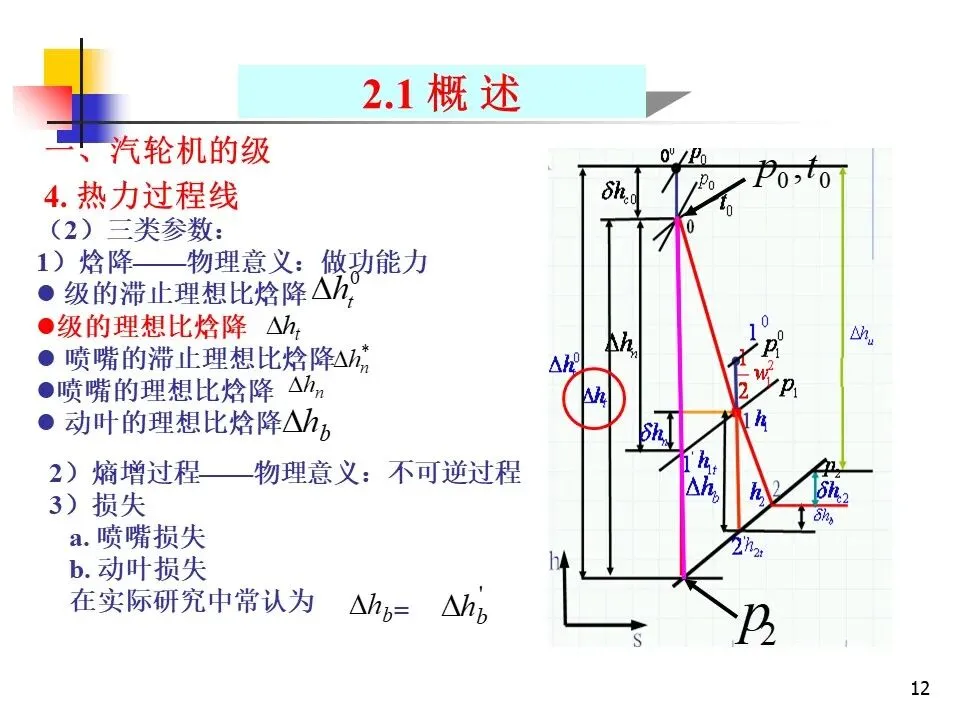

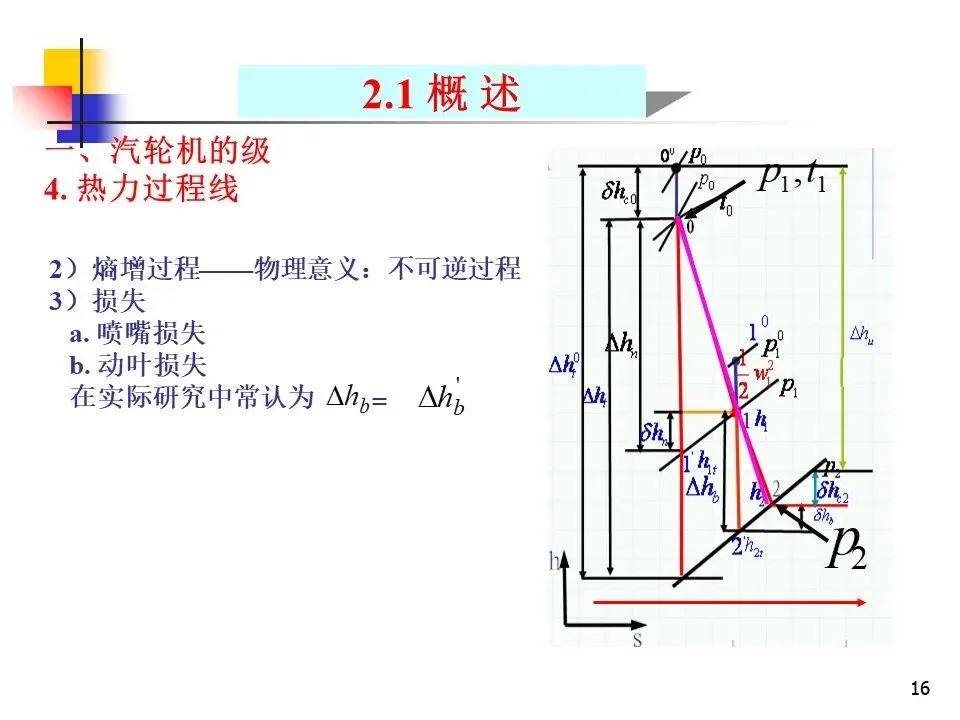

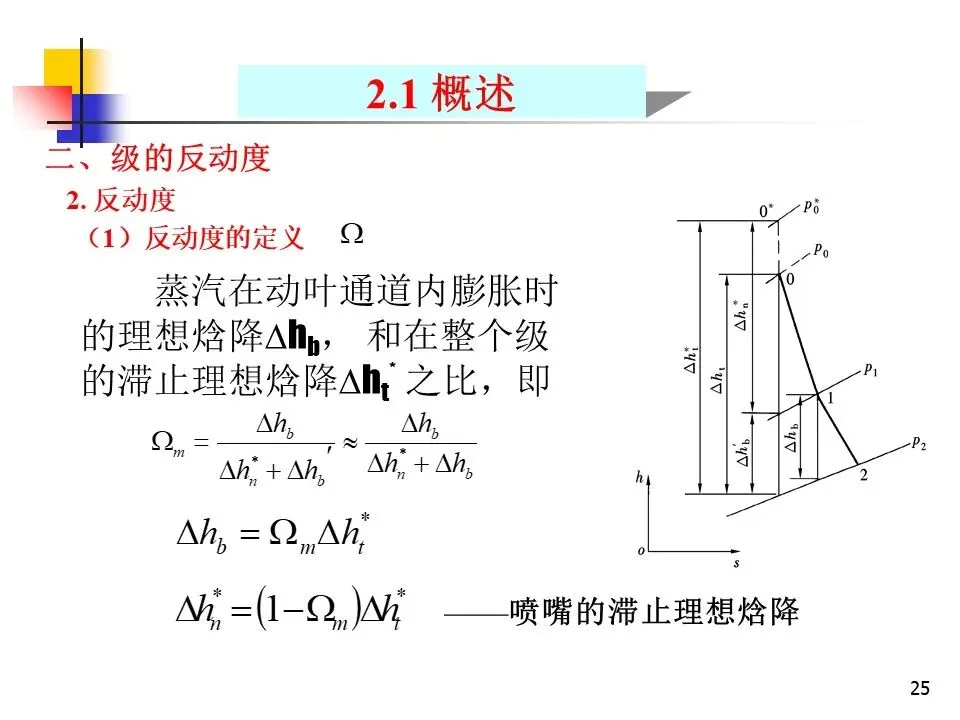

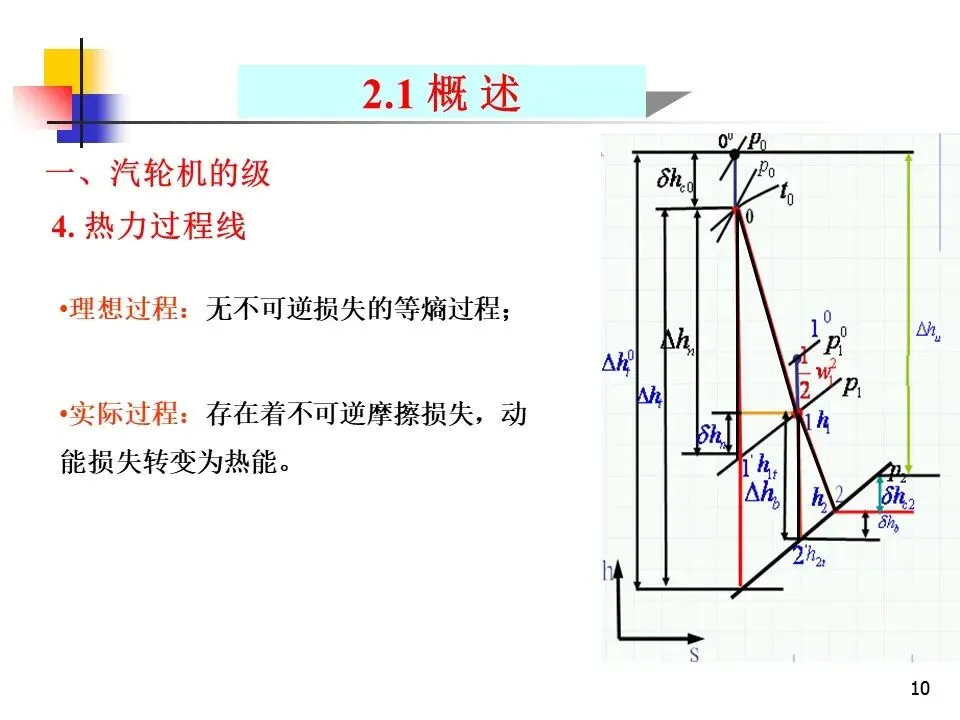

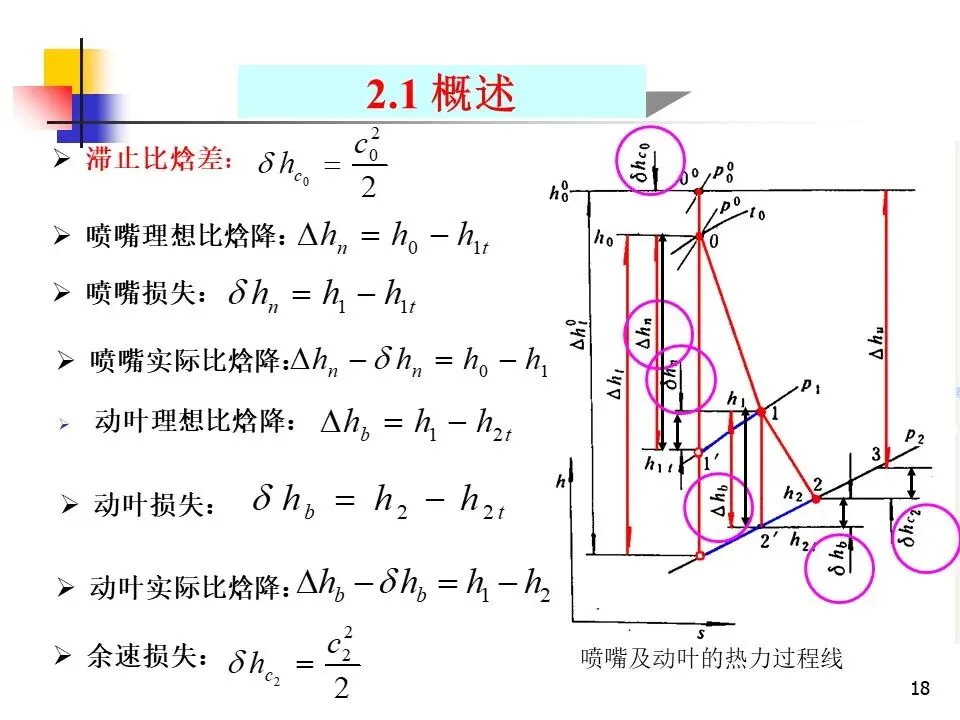

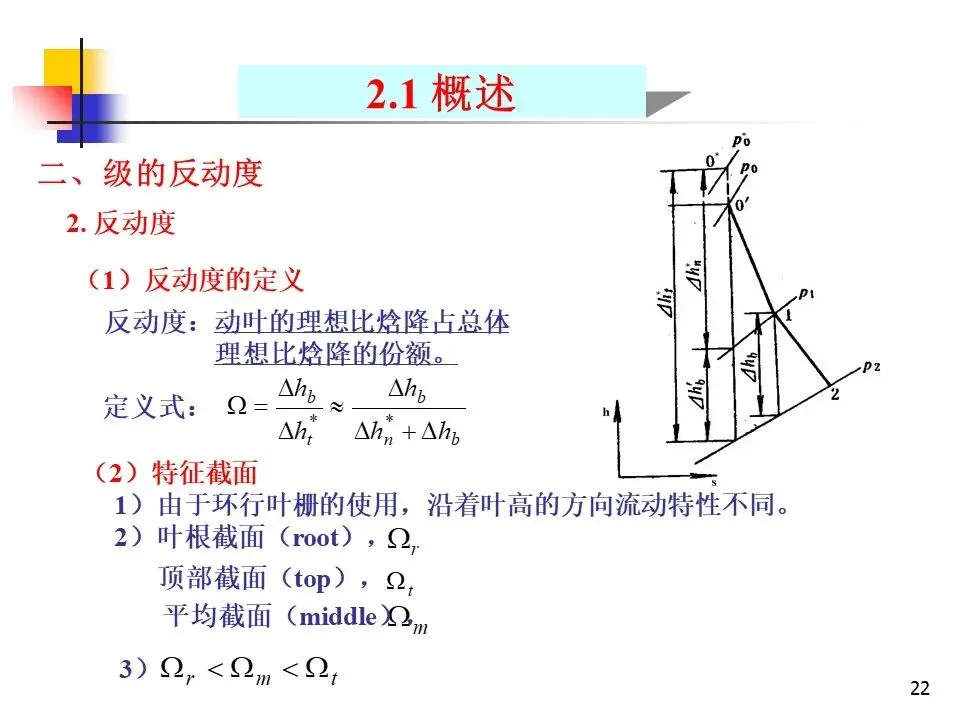

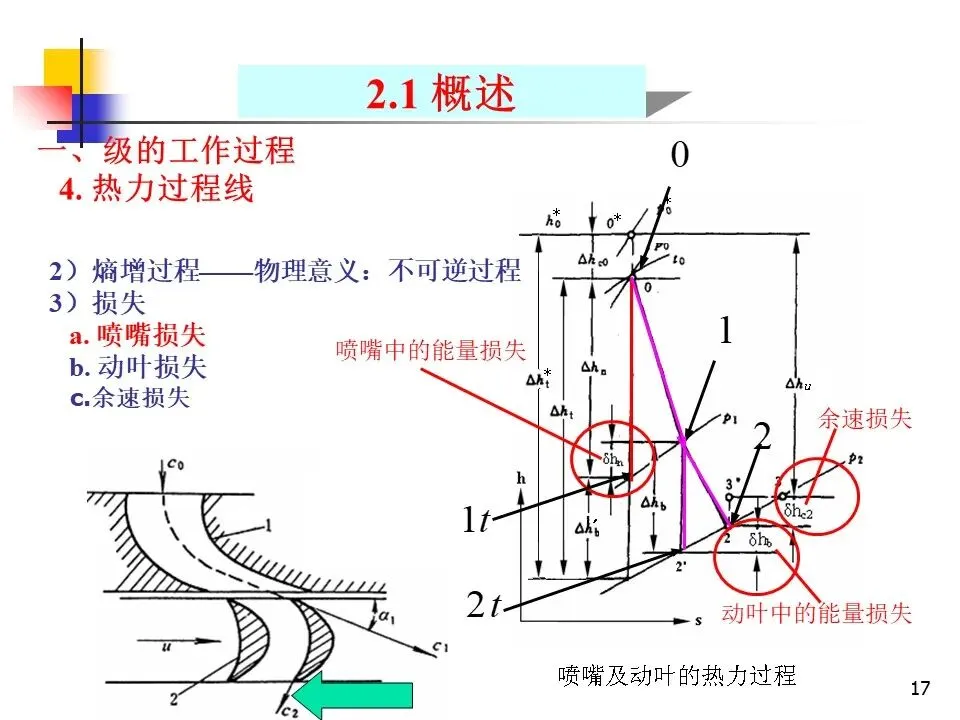

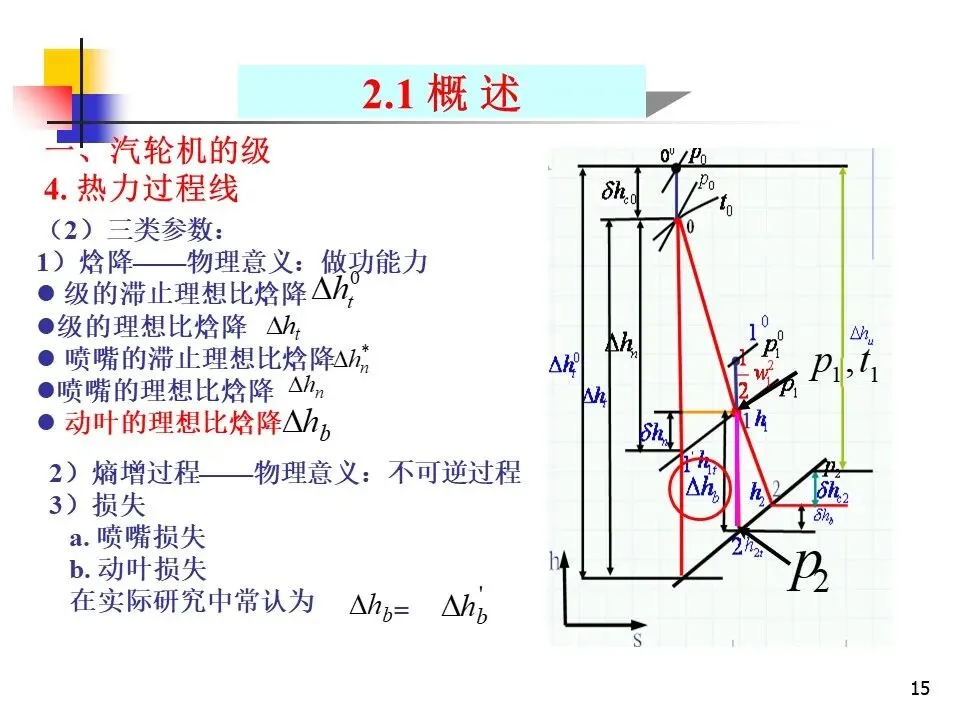

（3）能量转换：在喷嘴中将热能转换为动能，在动叶中将动能转换为机械能。

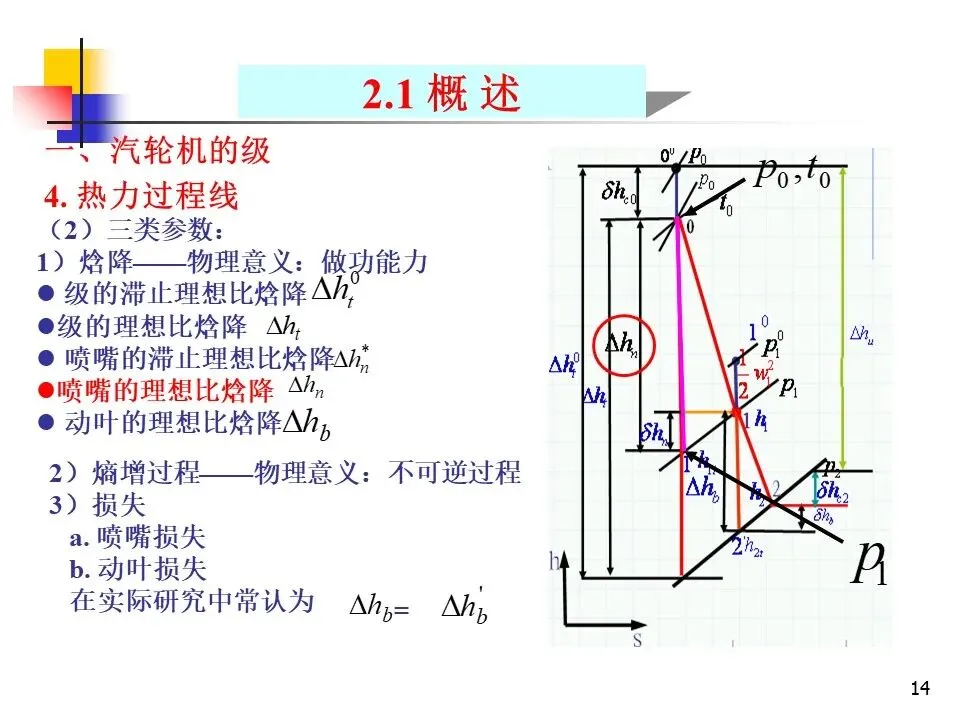

两次能量转换：

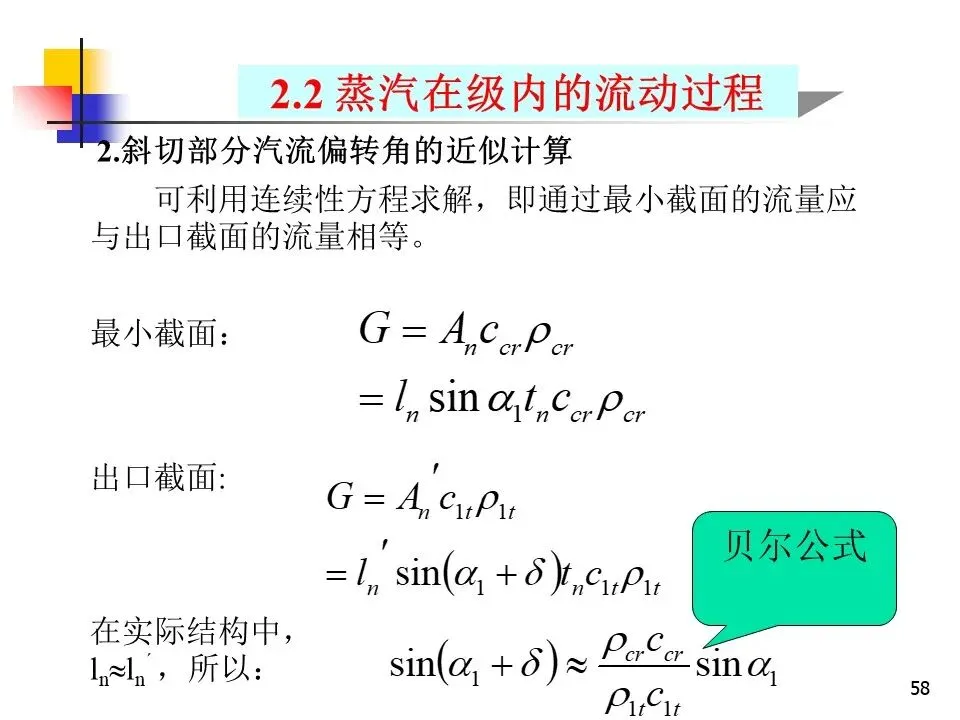

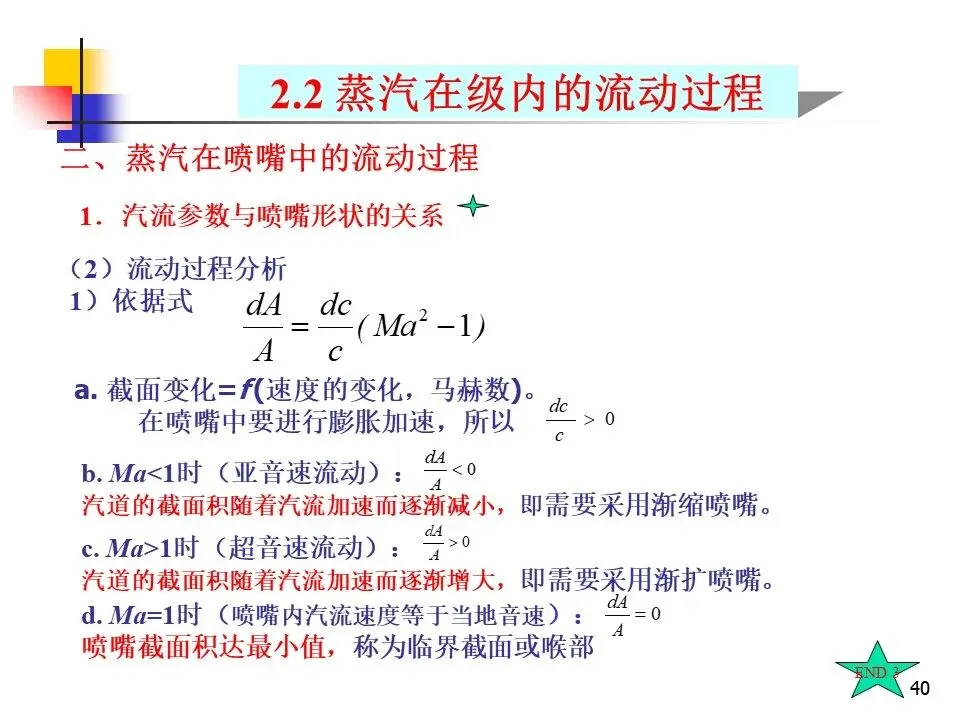

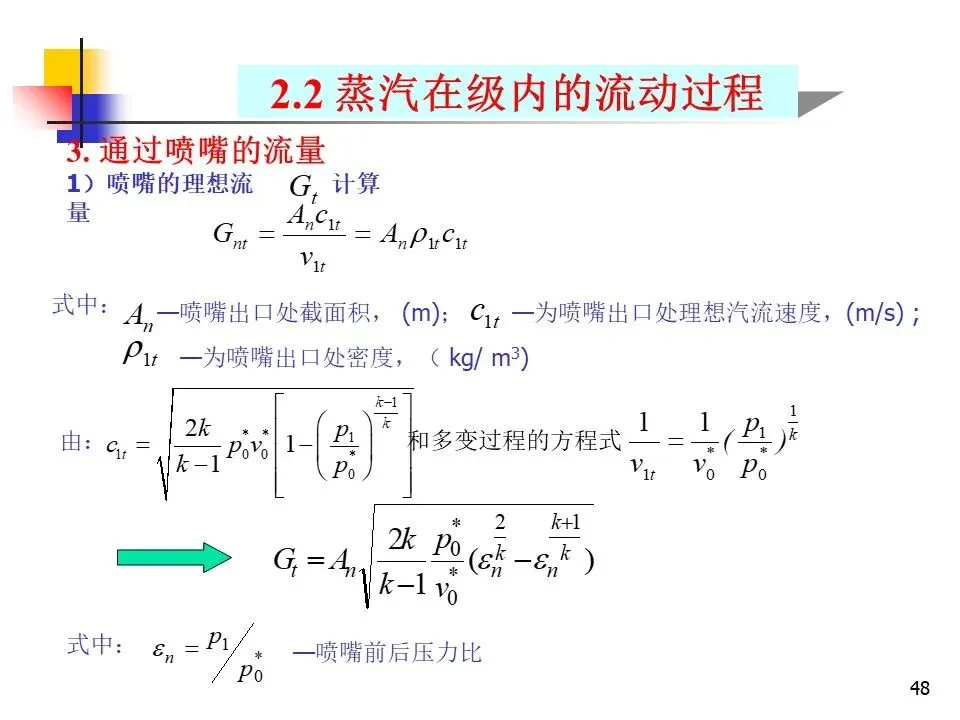

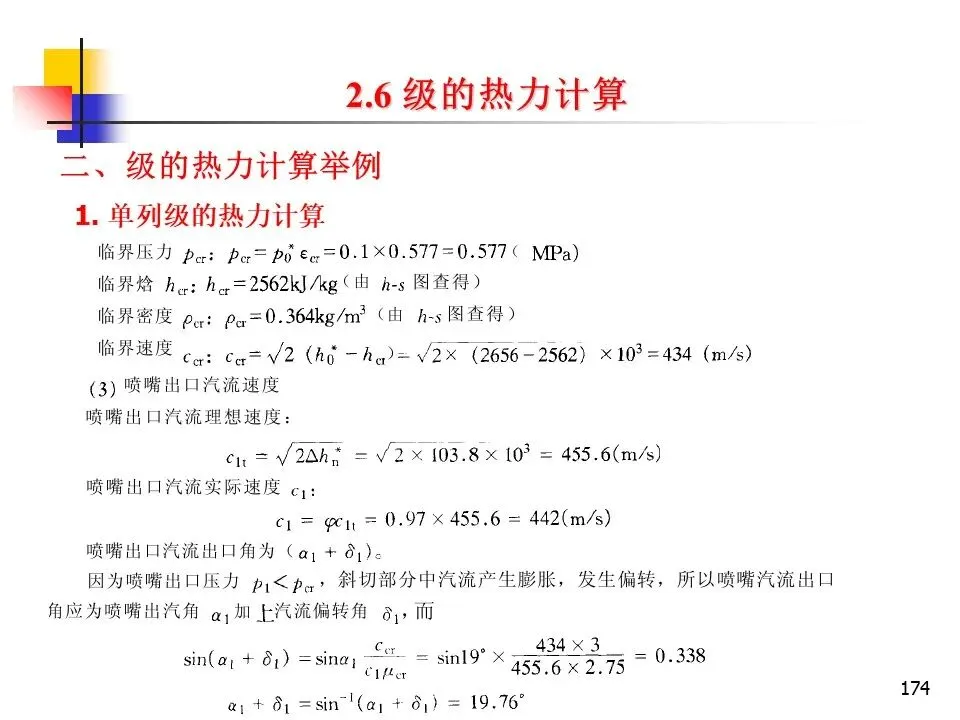

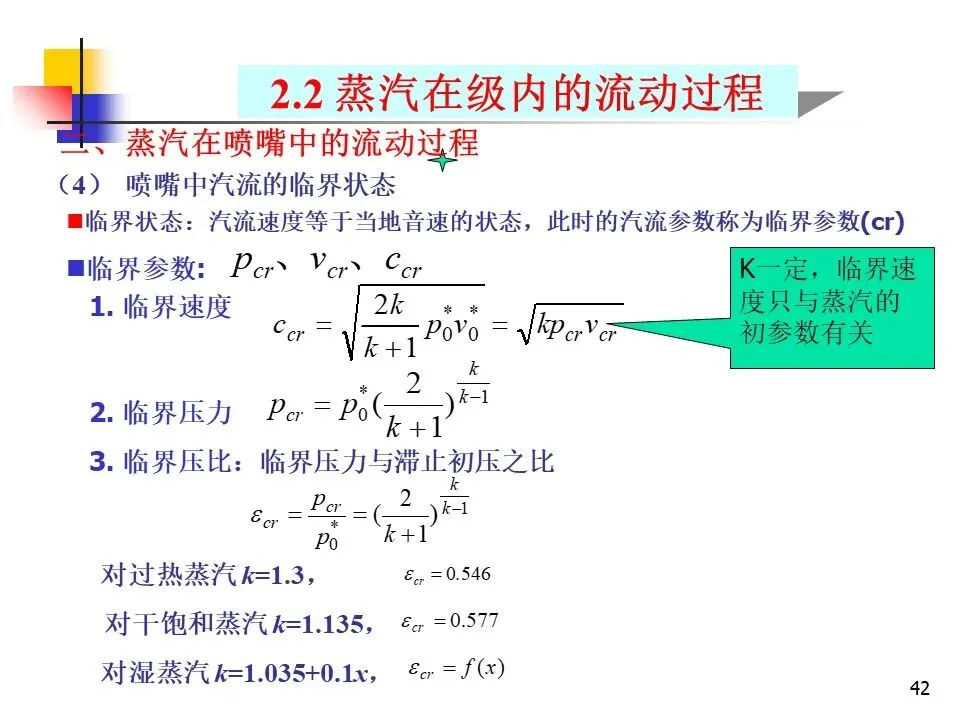

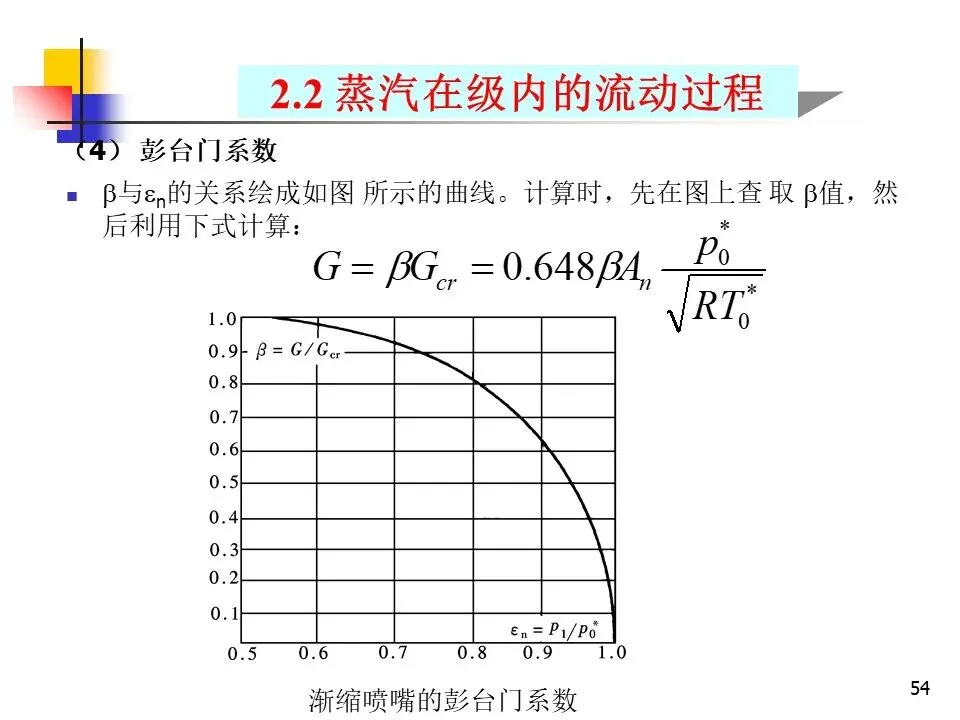

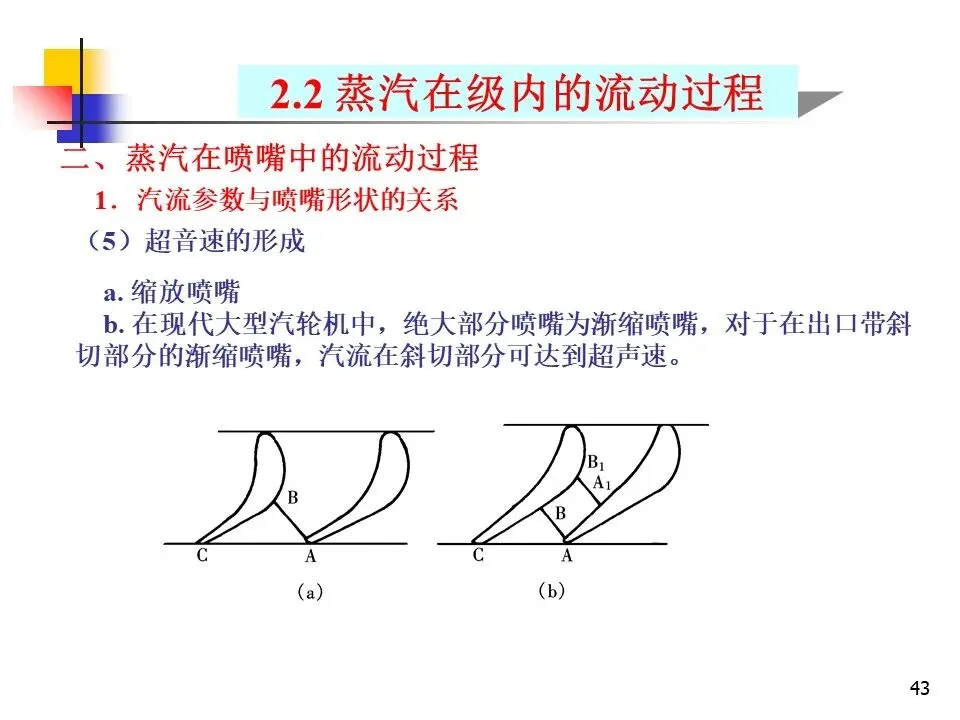

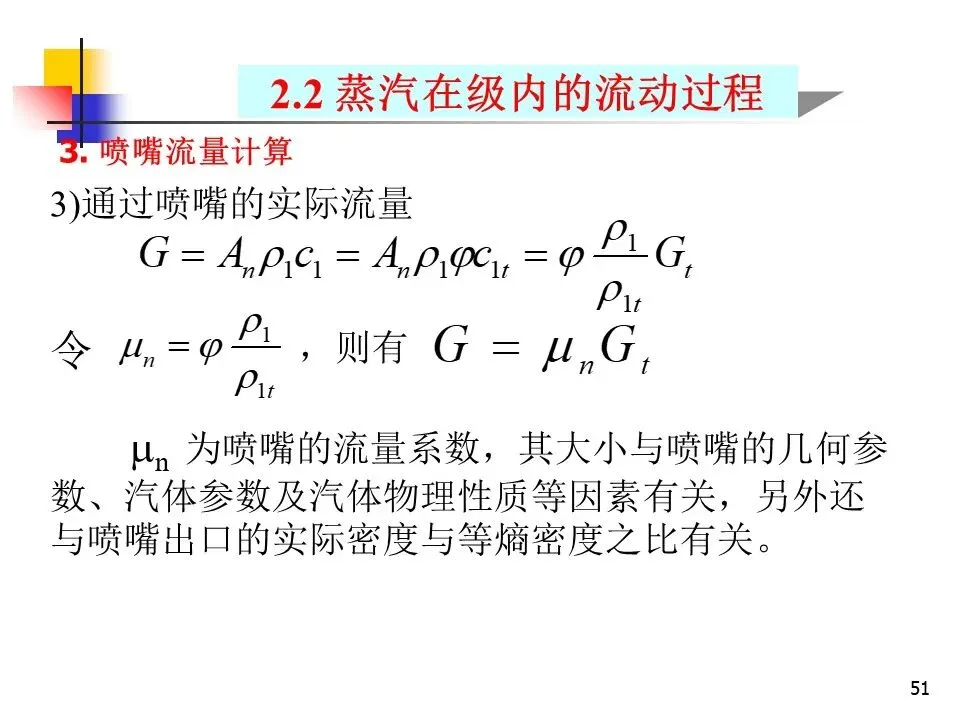

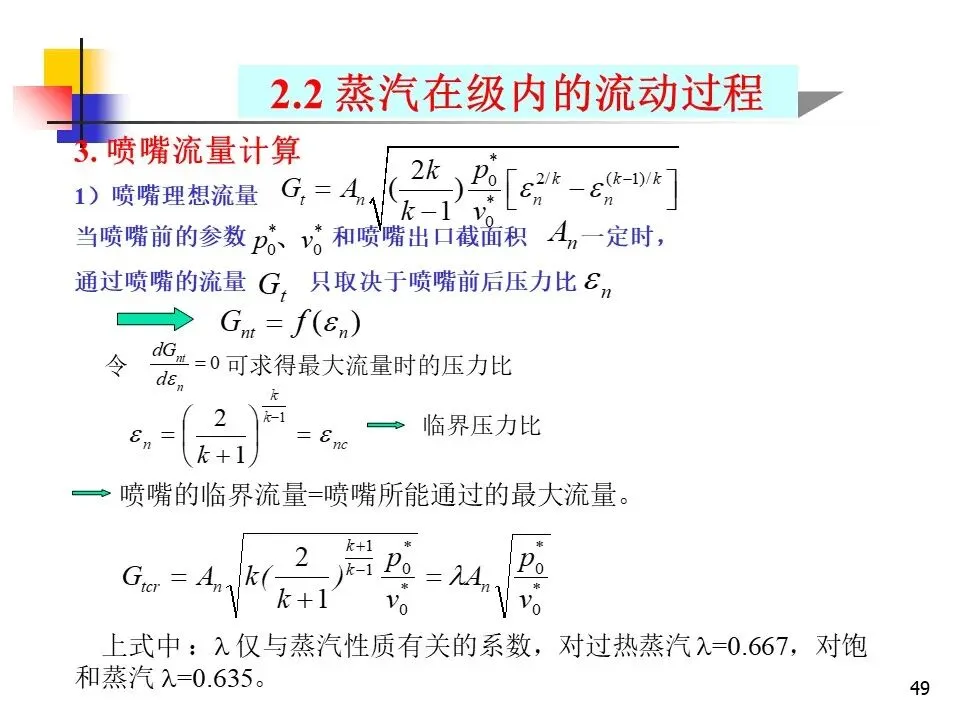

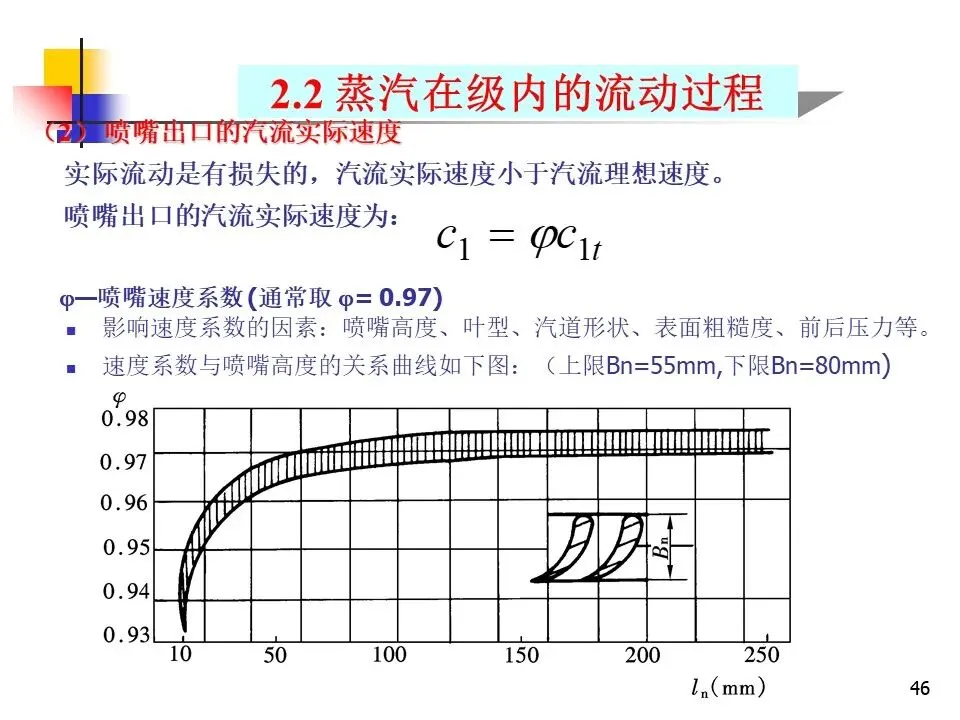

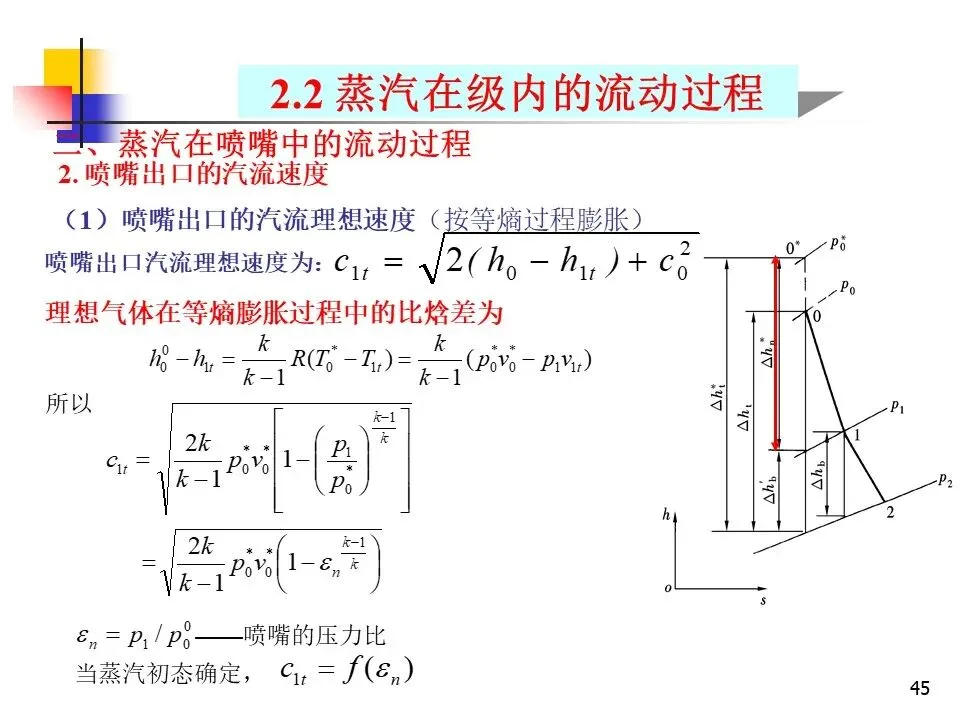

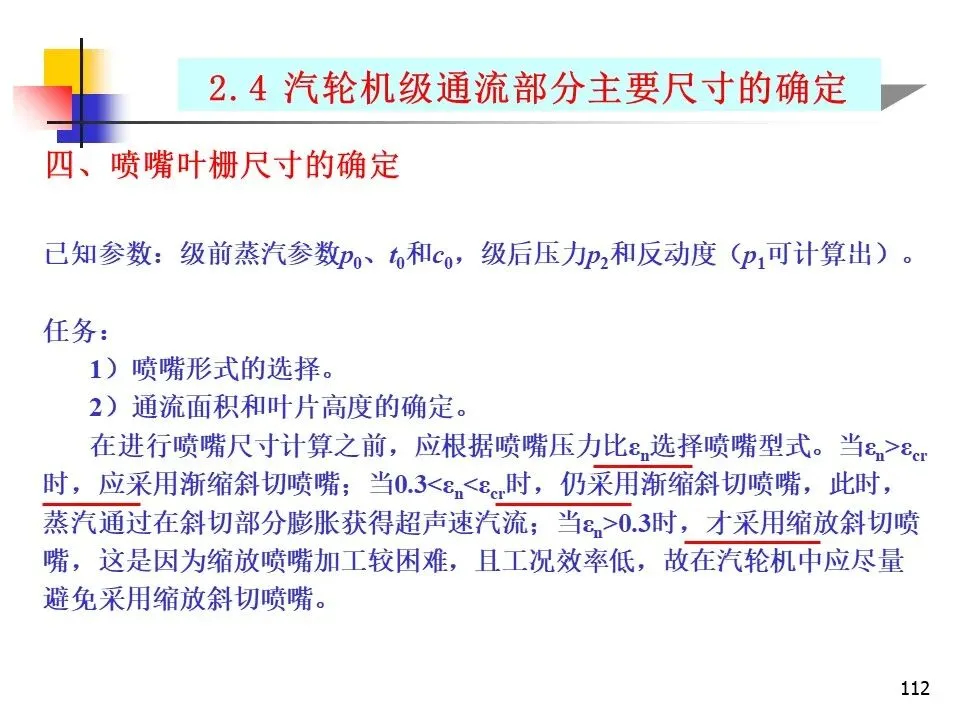

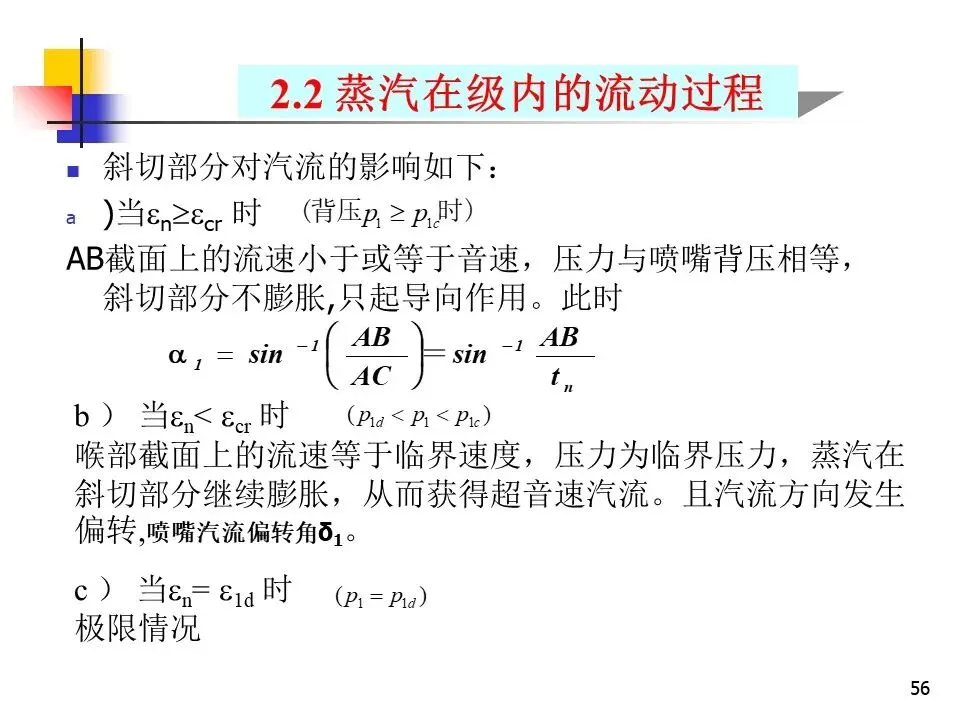

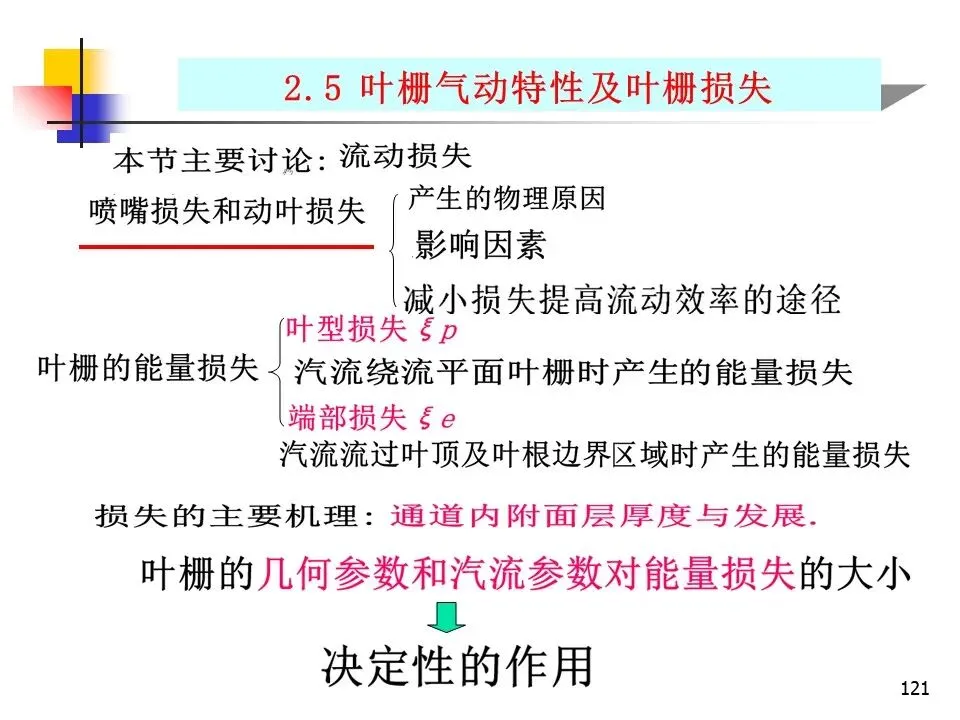

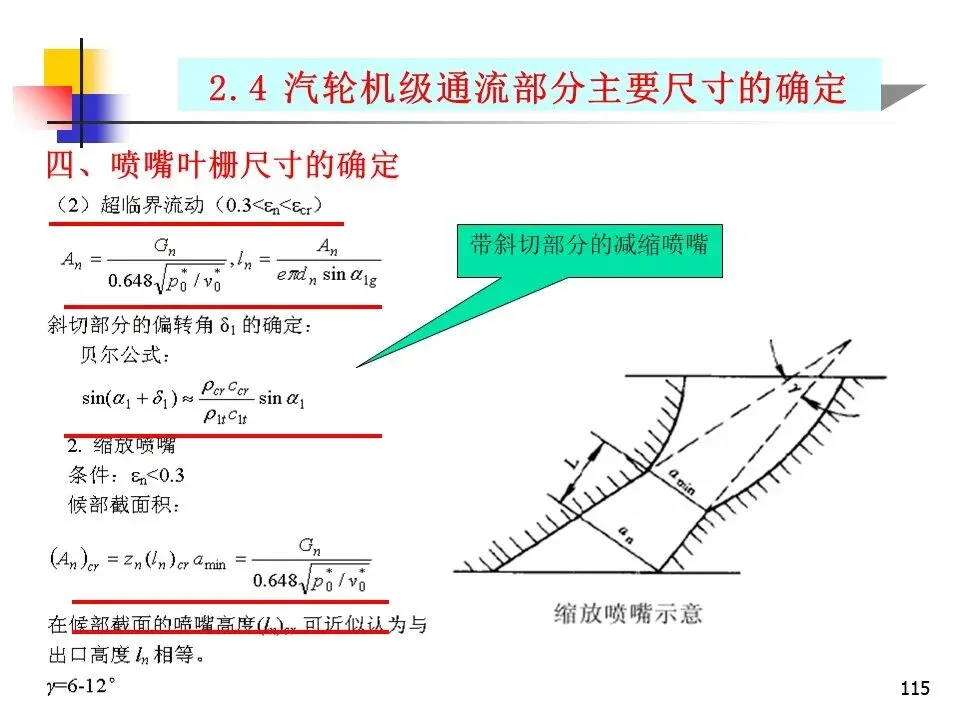

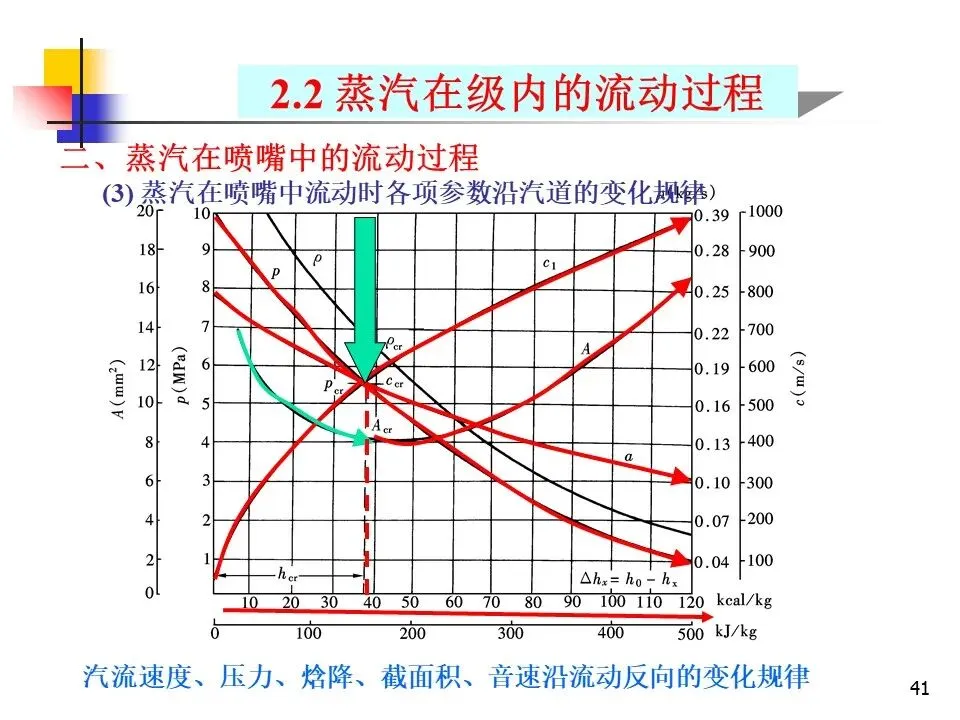

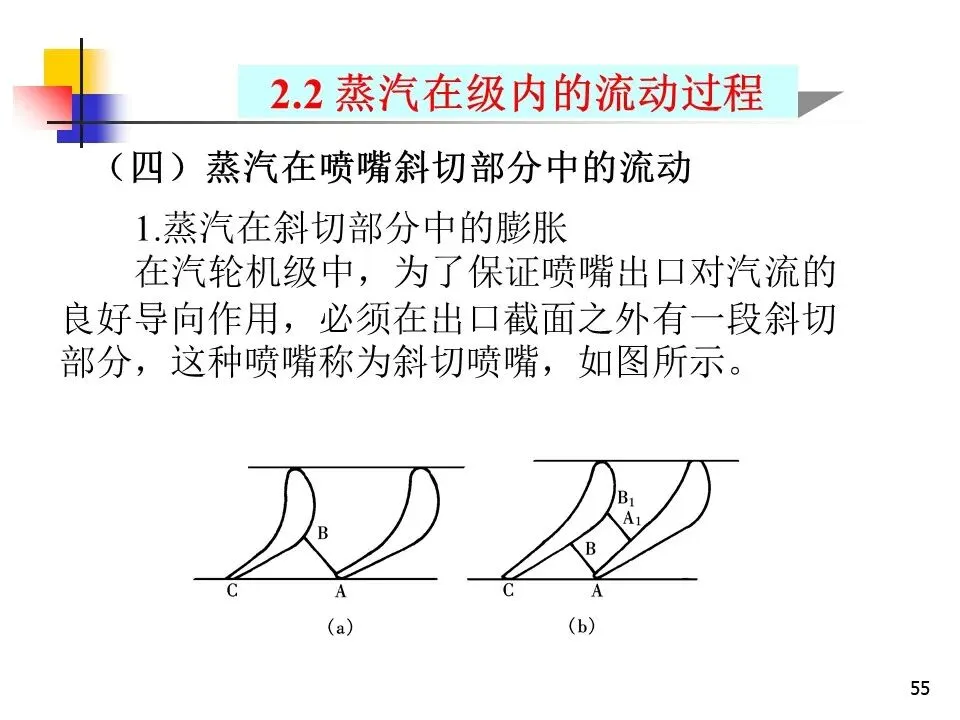

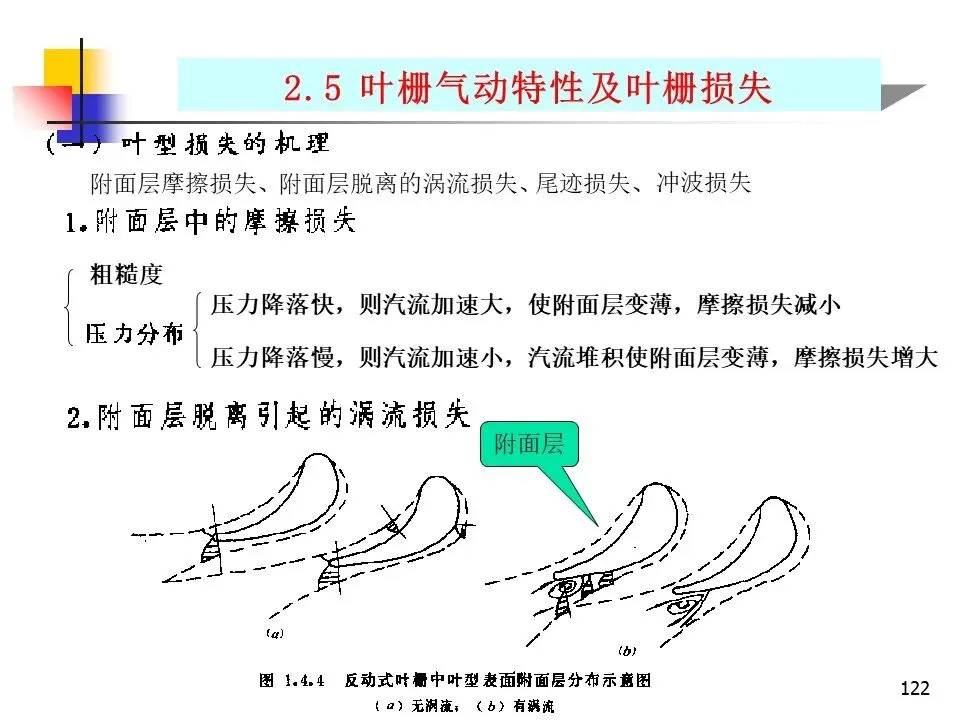

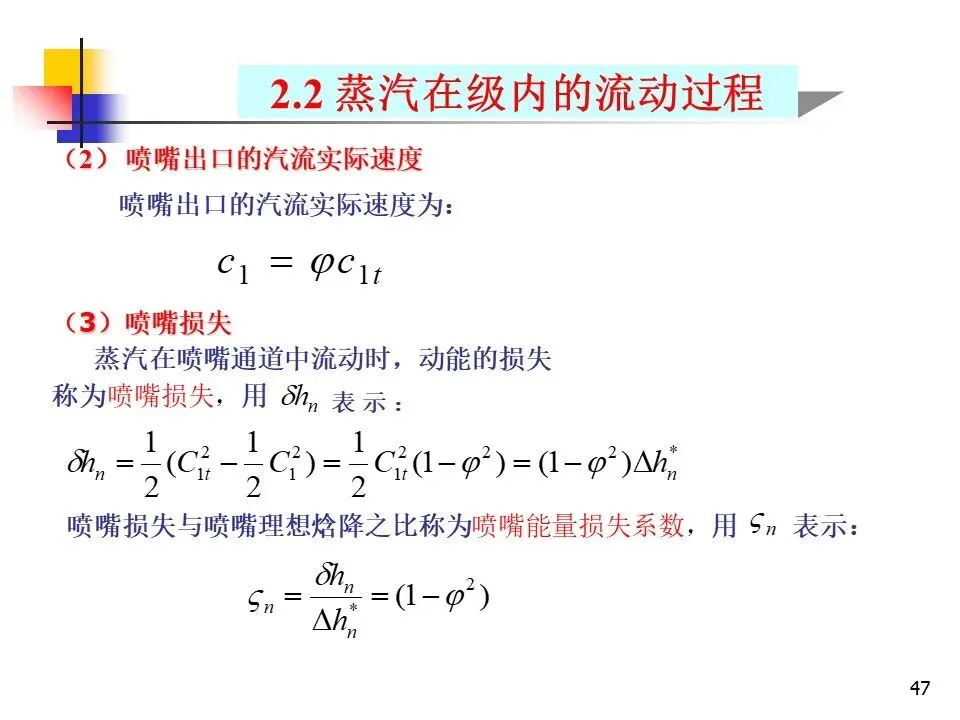

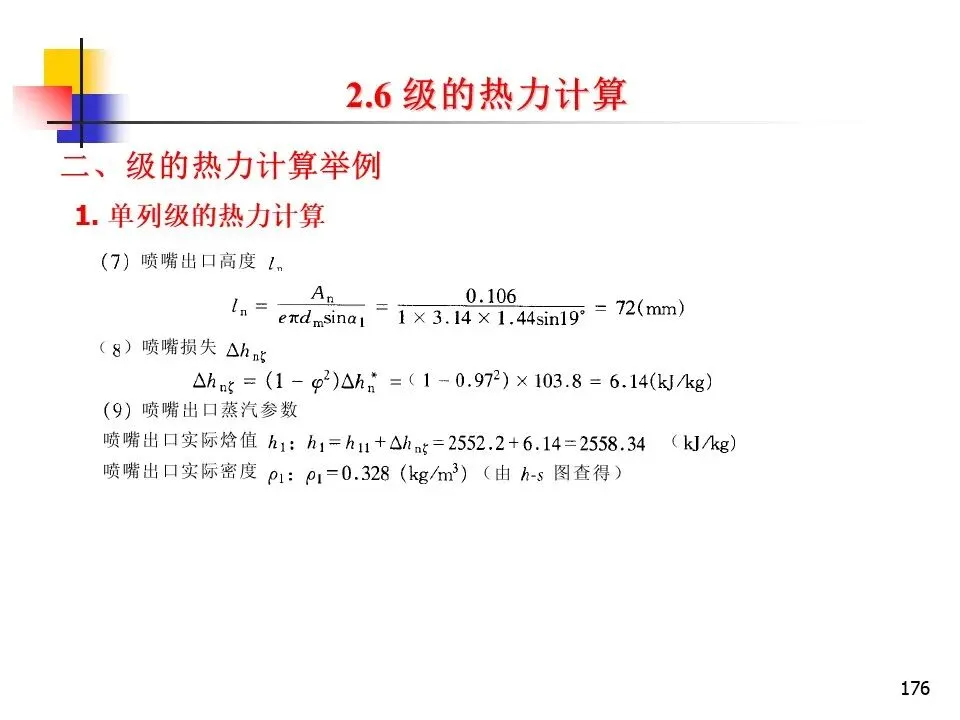

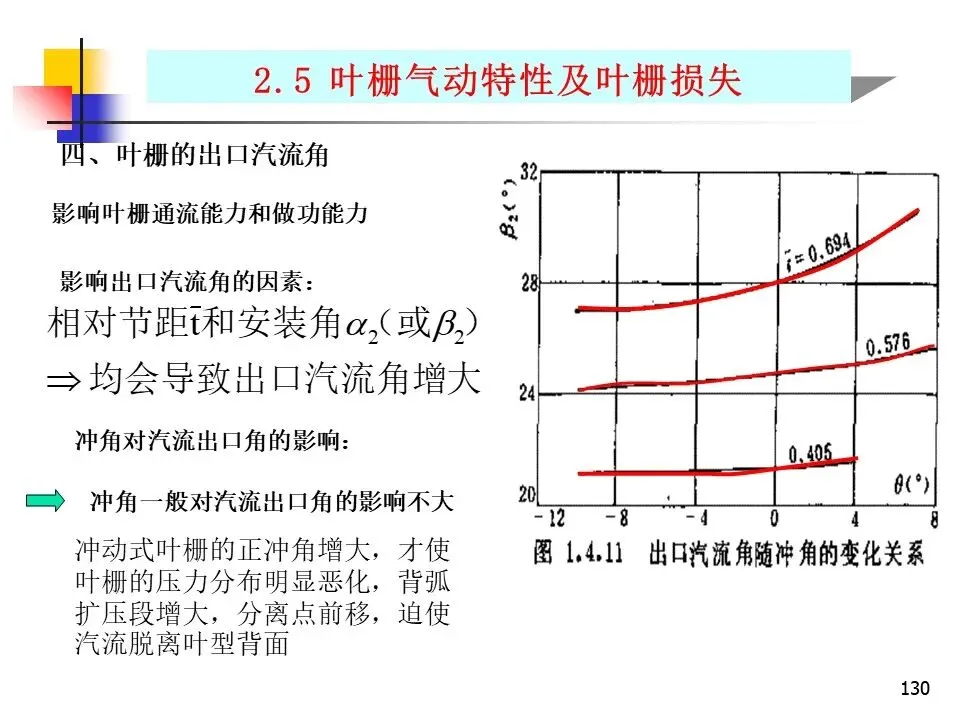

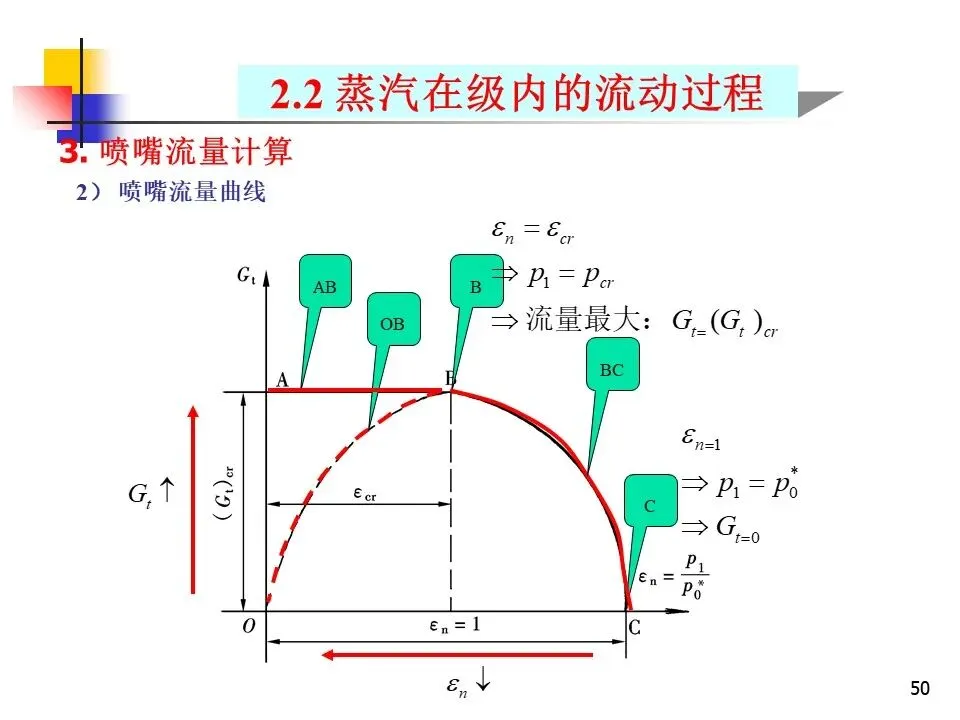

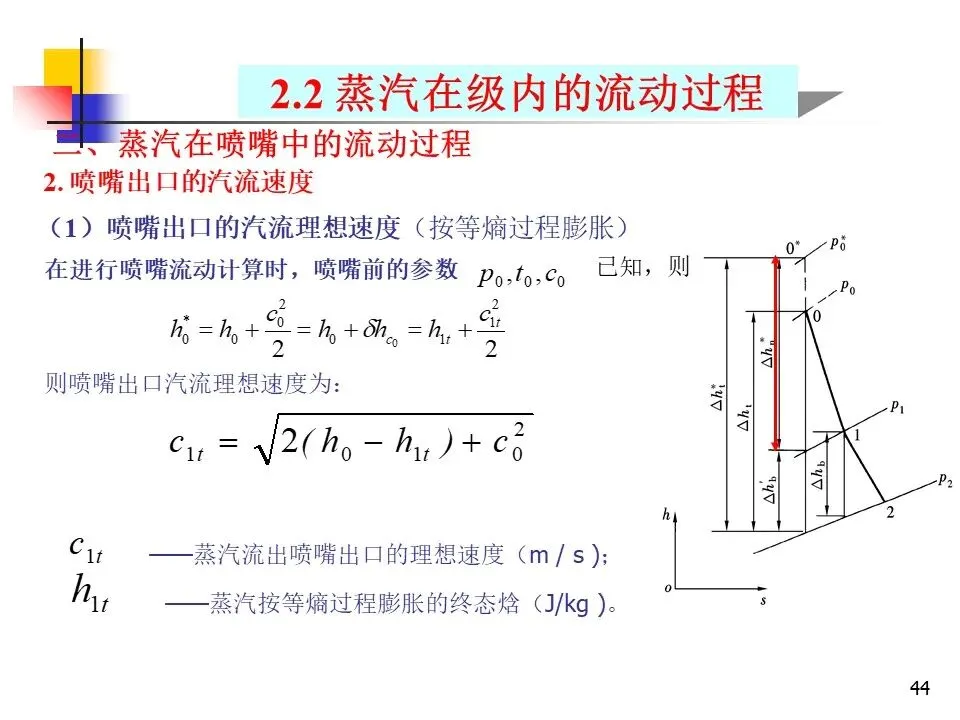

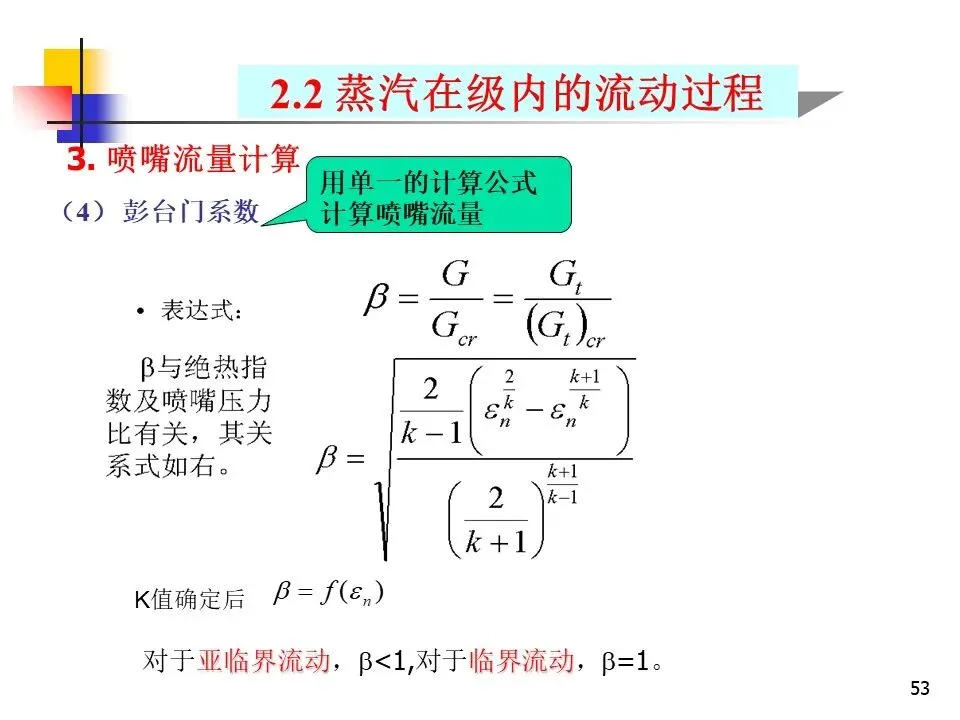

Ⅰ喷嘴：蒸汽在喷嘴通道内膨胀，把蒸汽部分热能转换为出口蒸汽动能

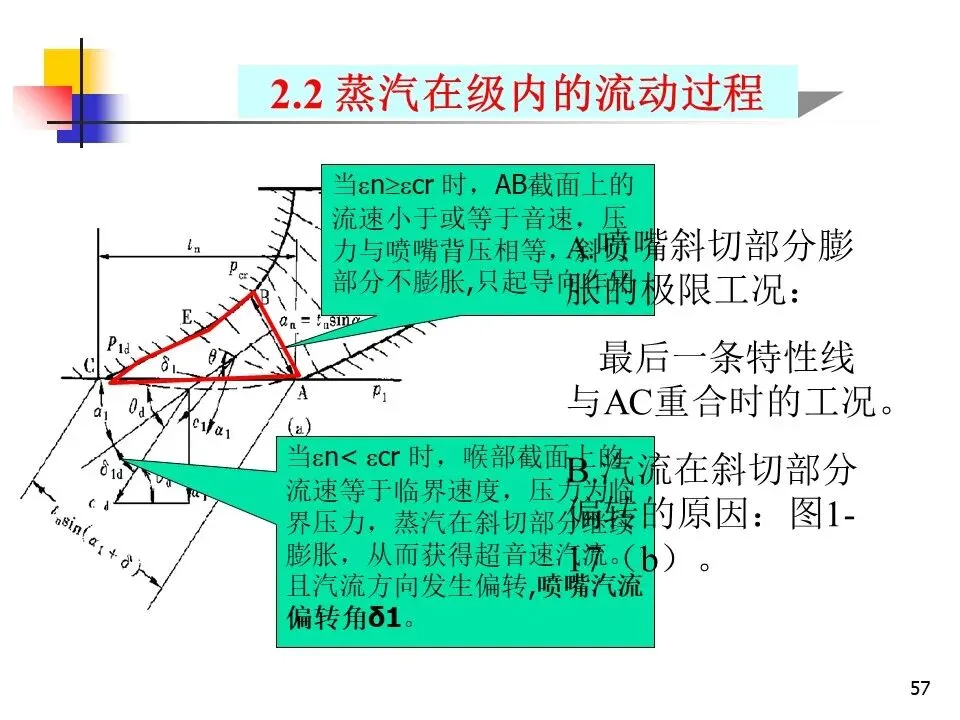

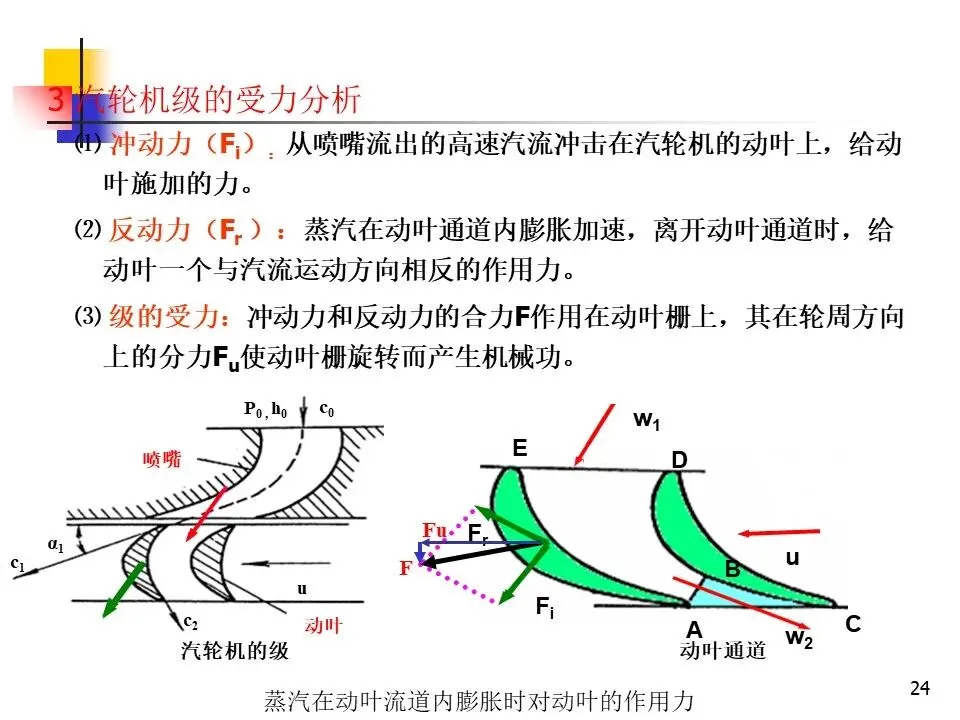

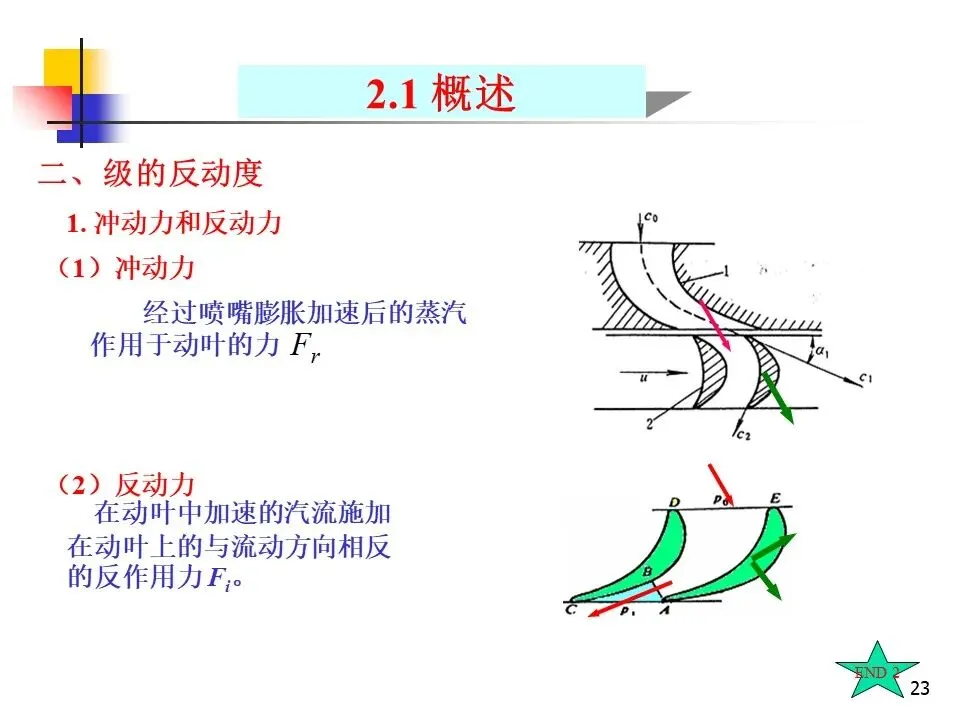

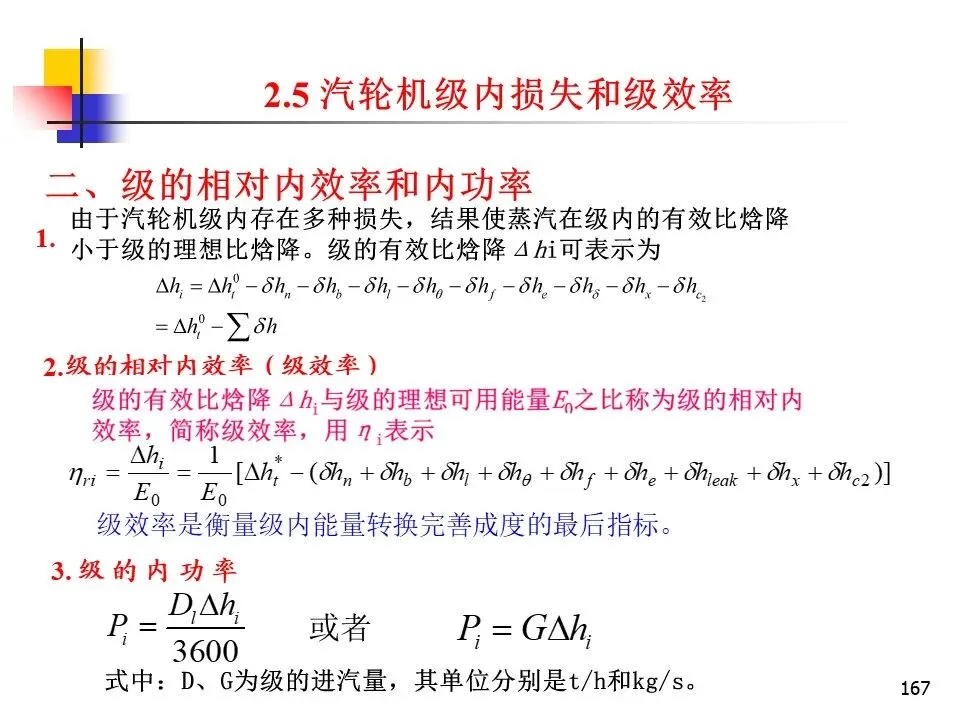

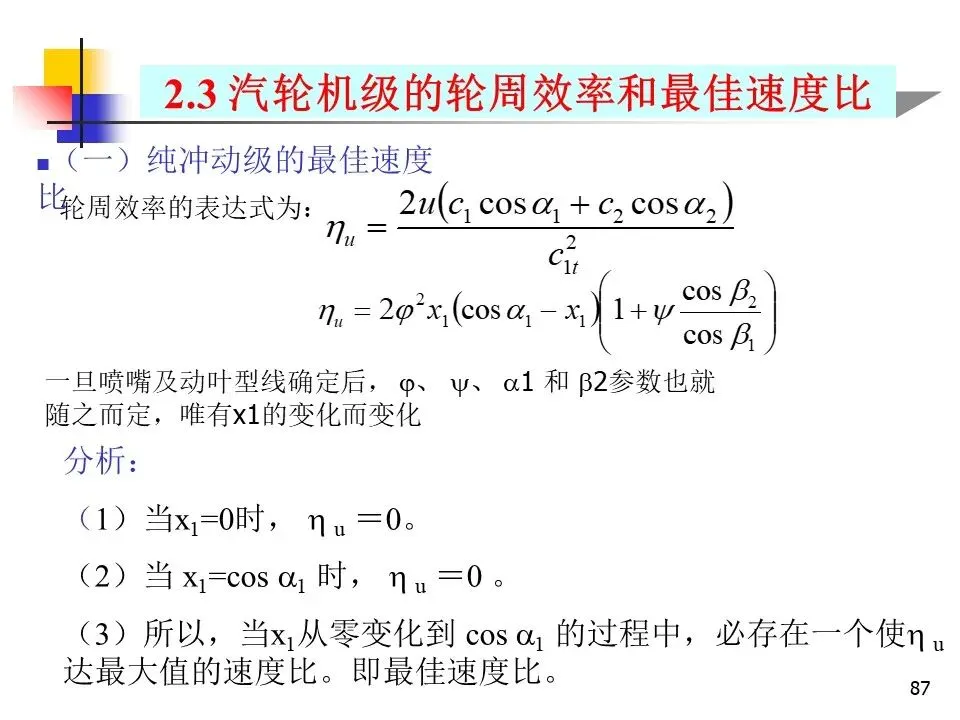

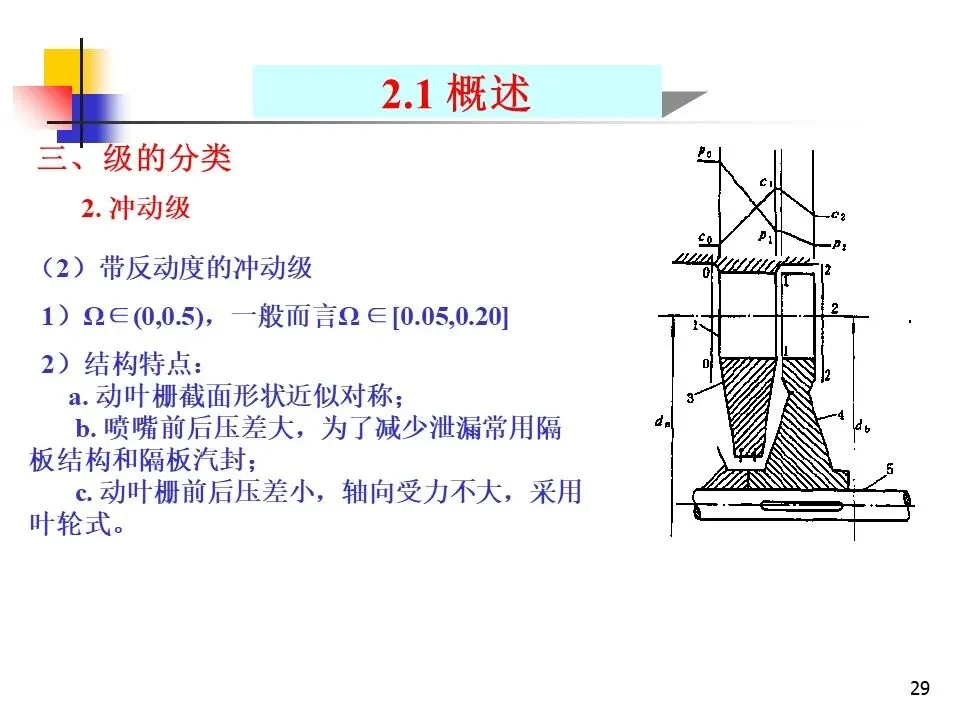

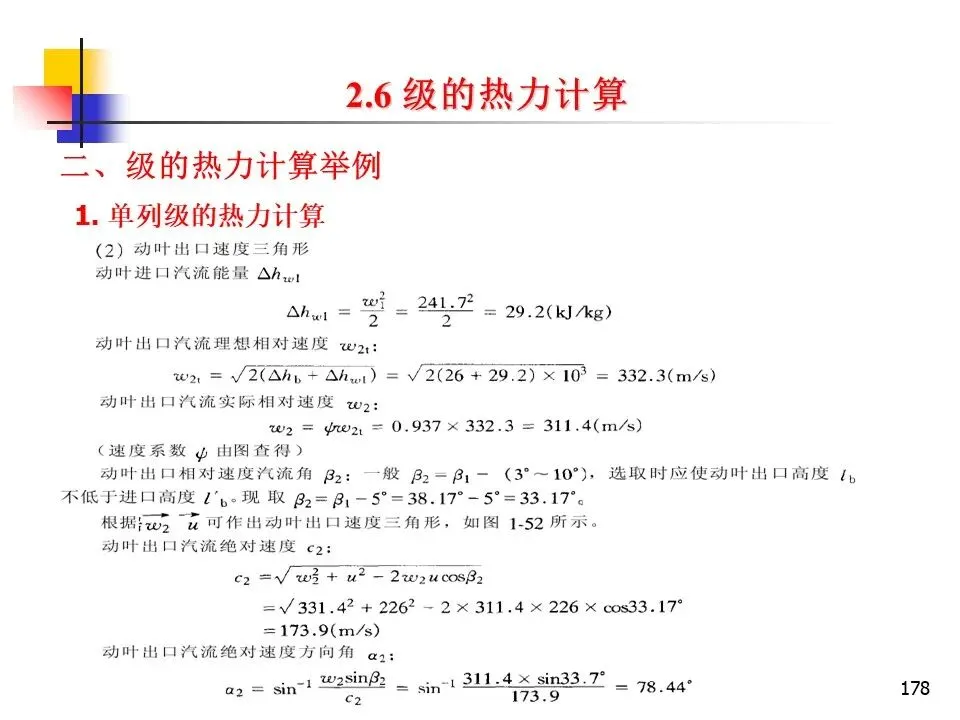

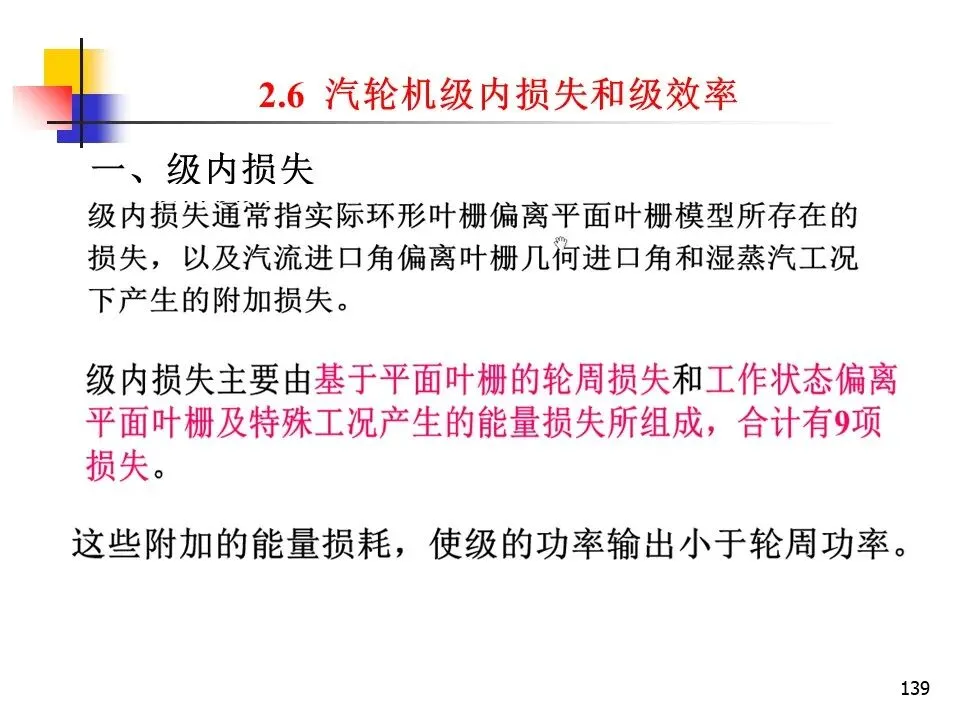

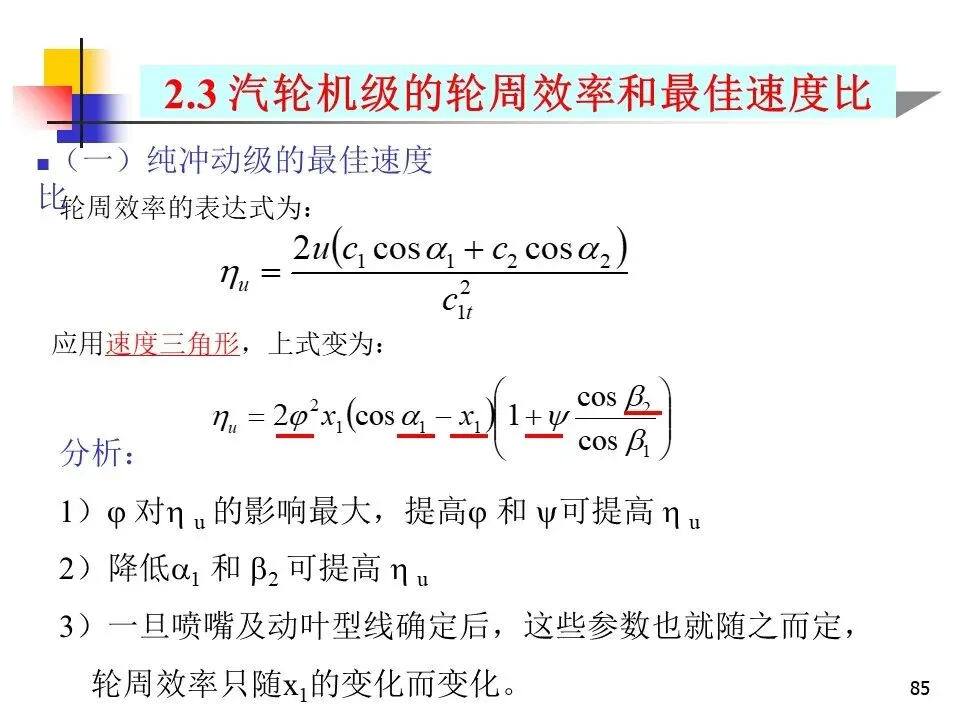

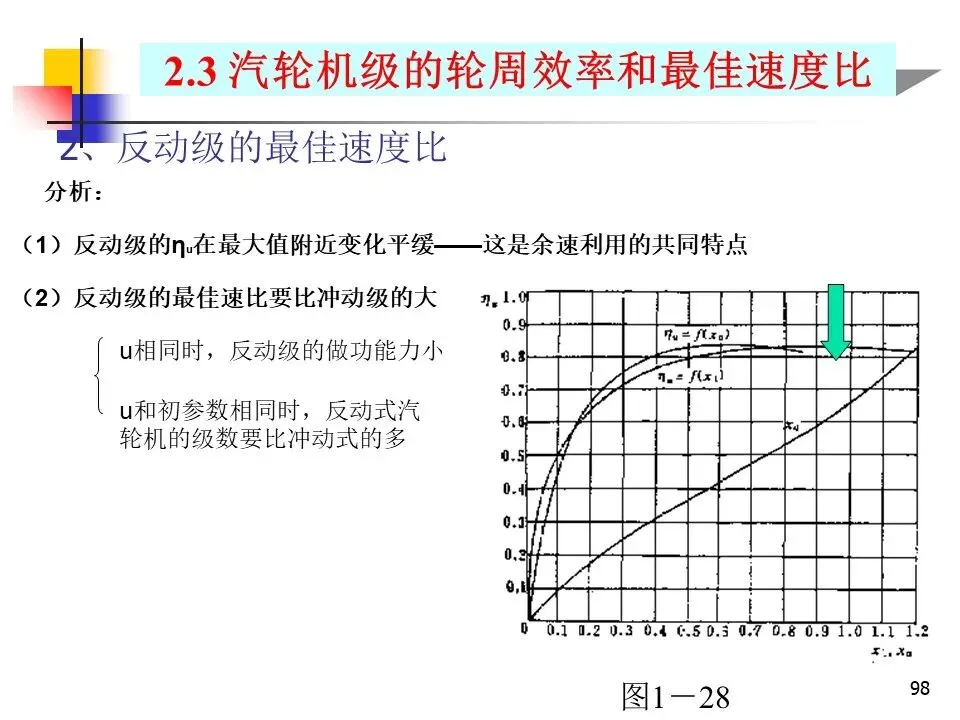

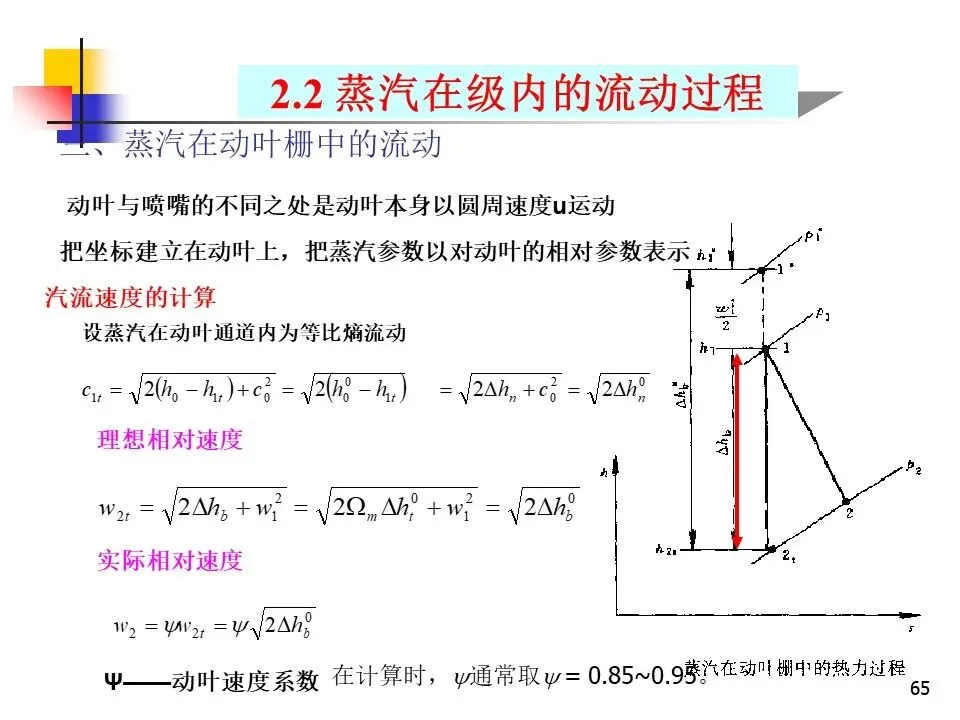

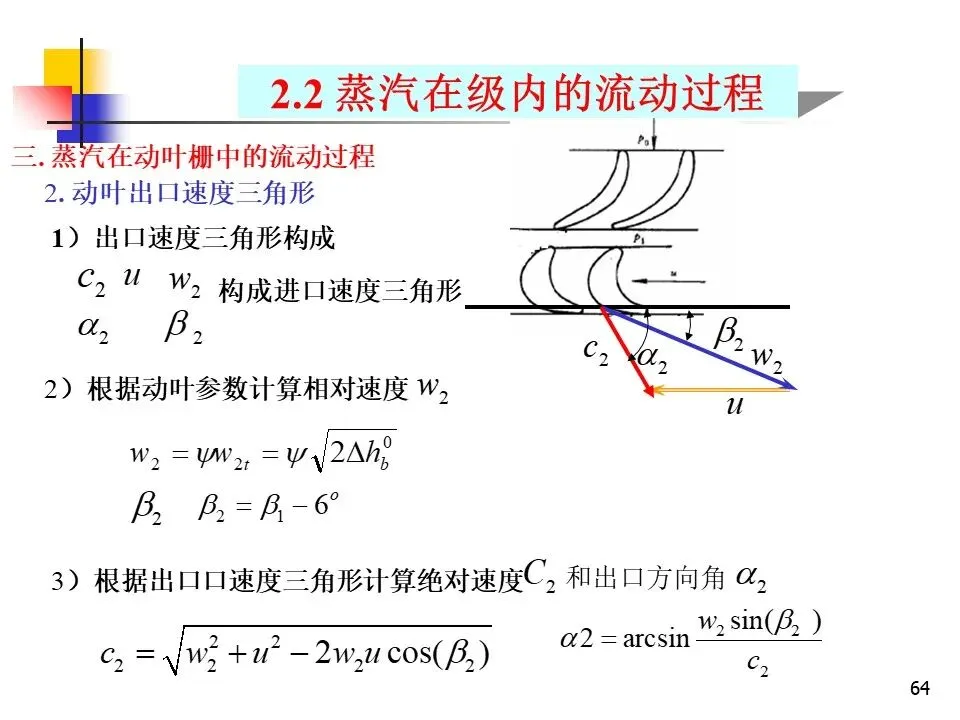

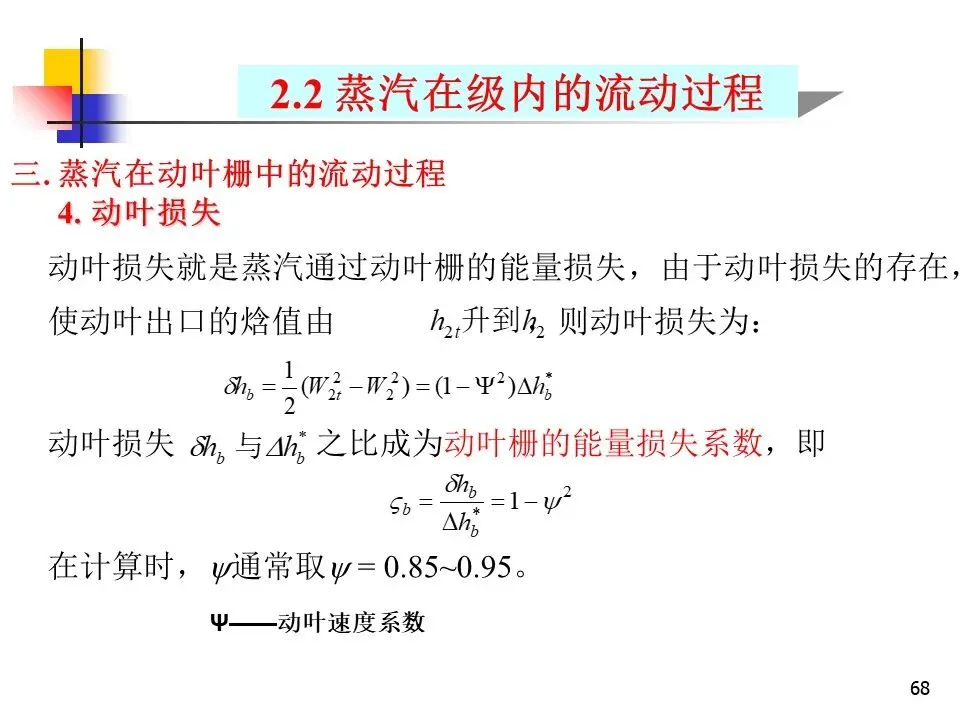

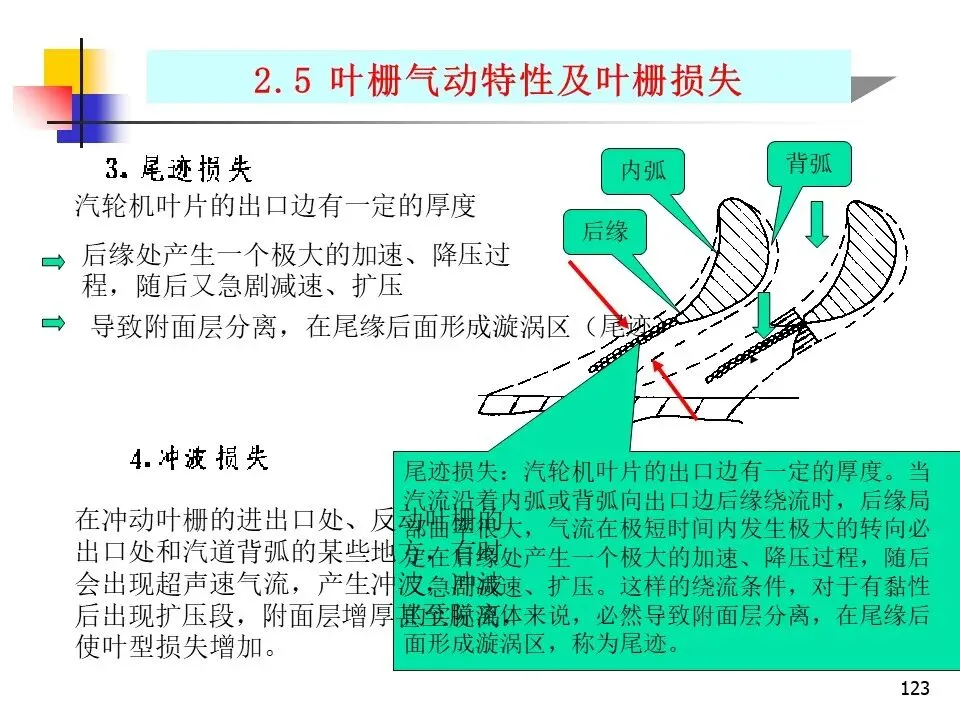

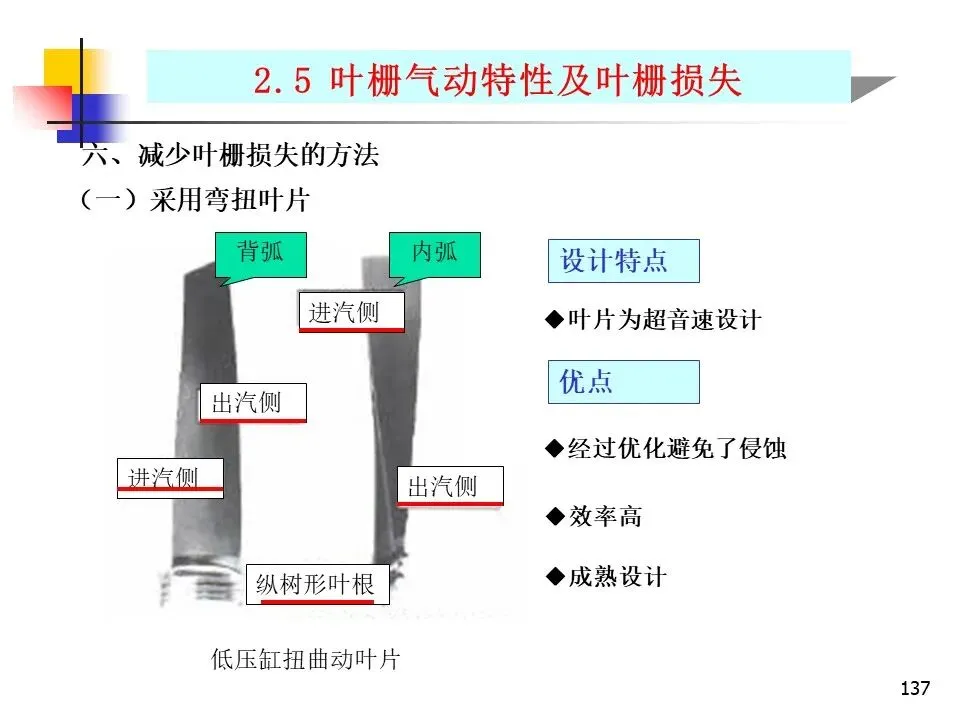

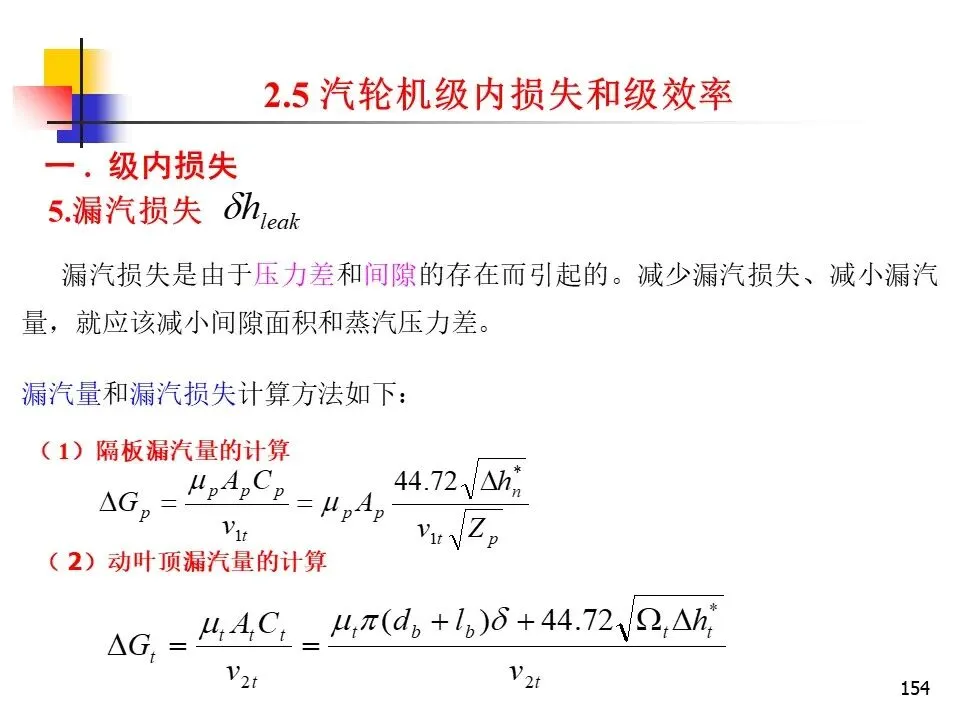

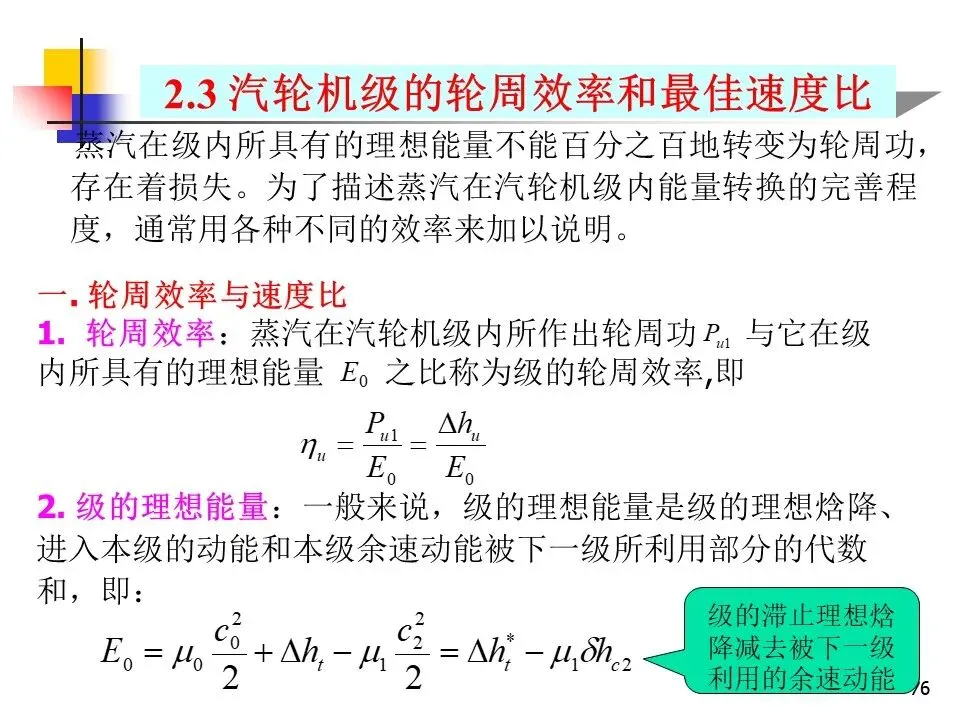

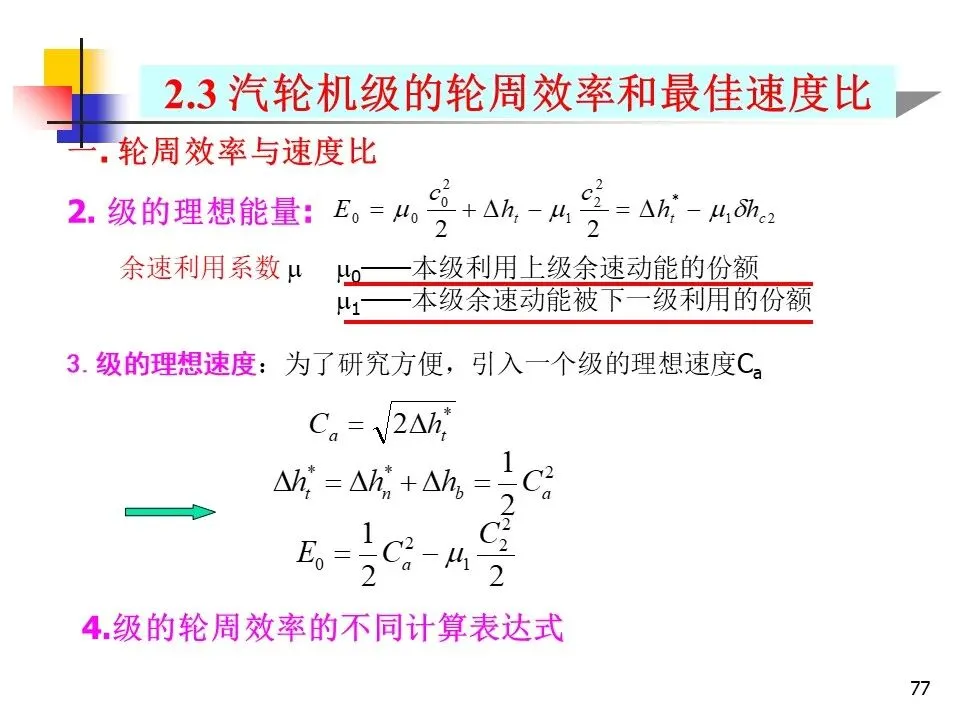

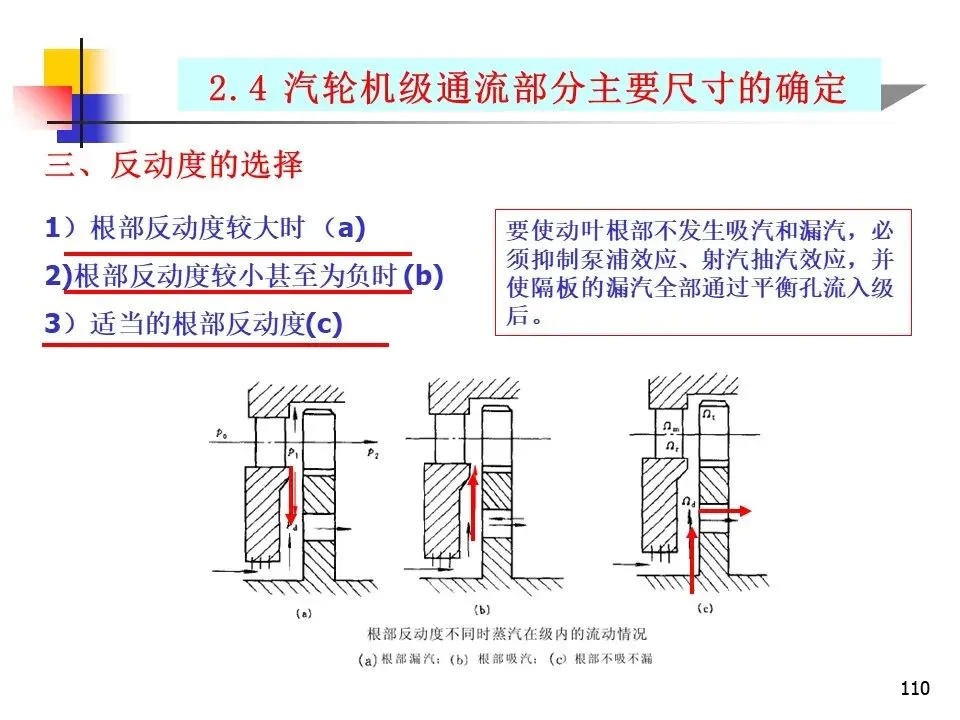

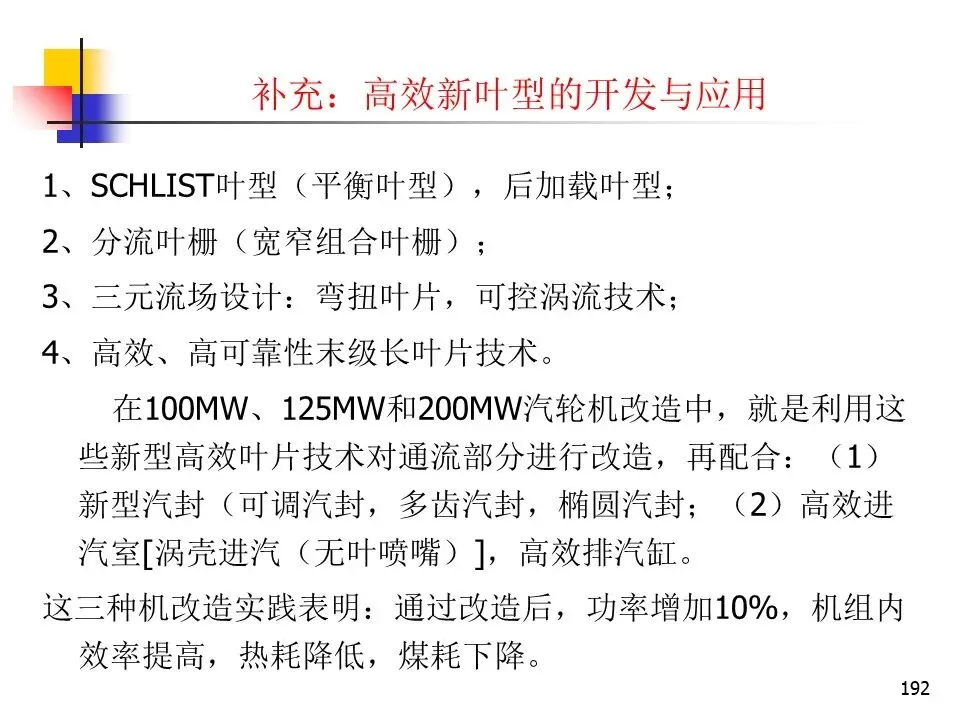

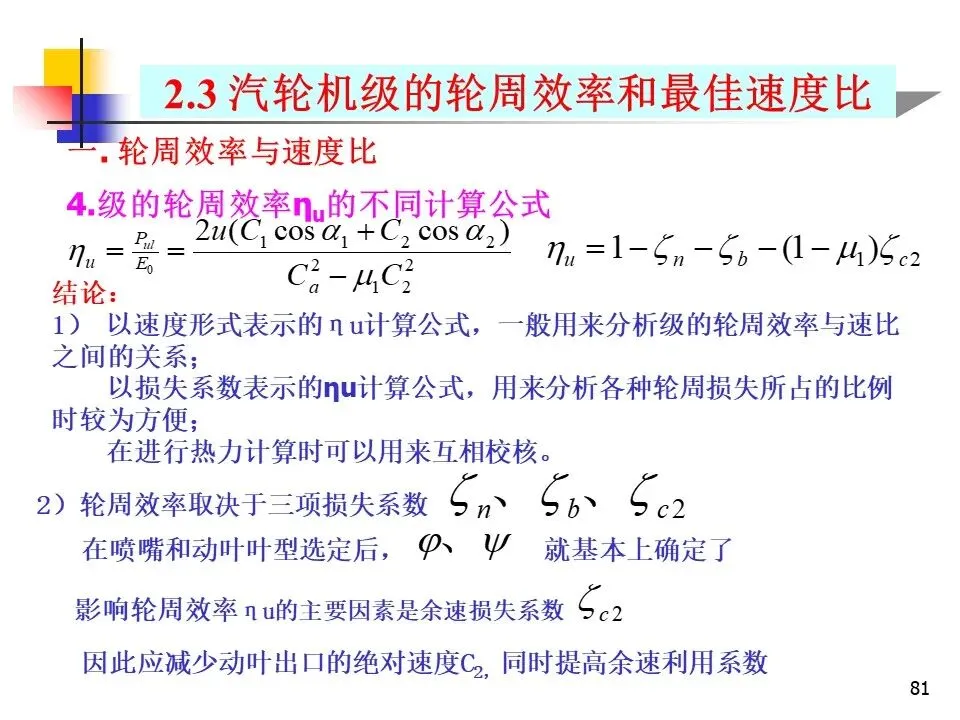

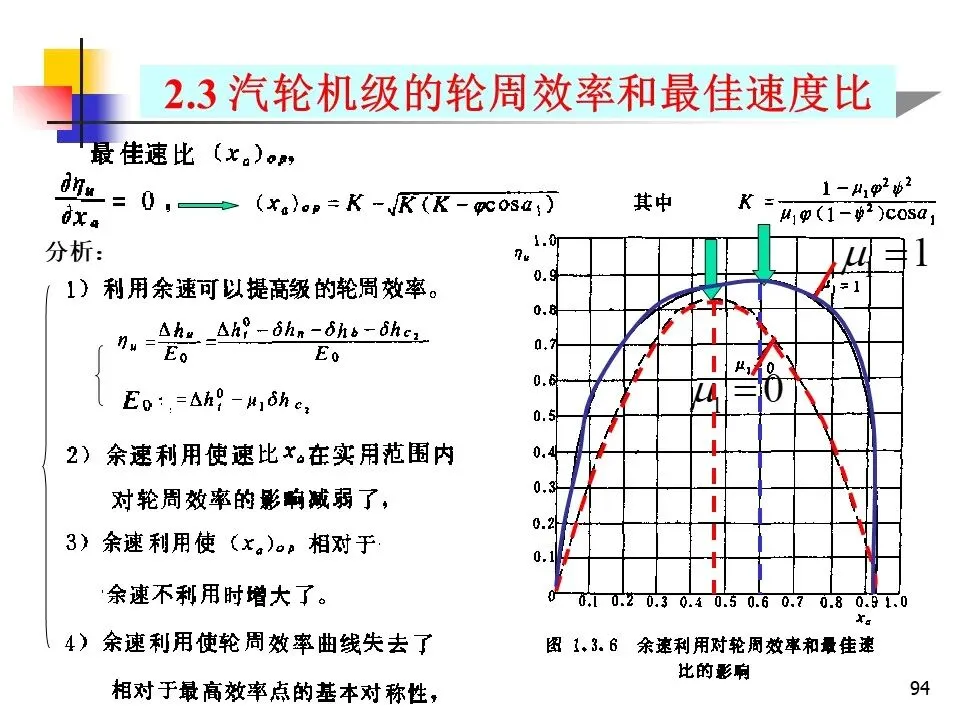

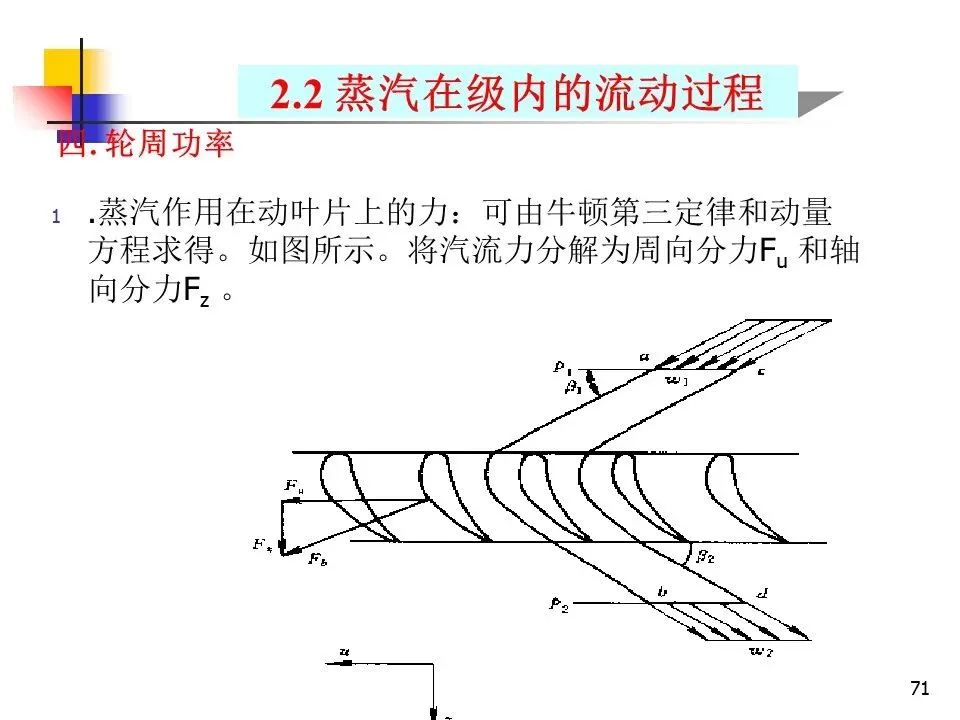

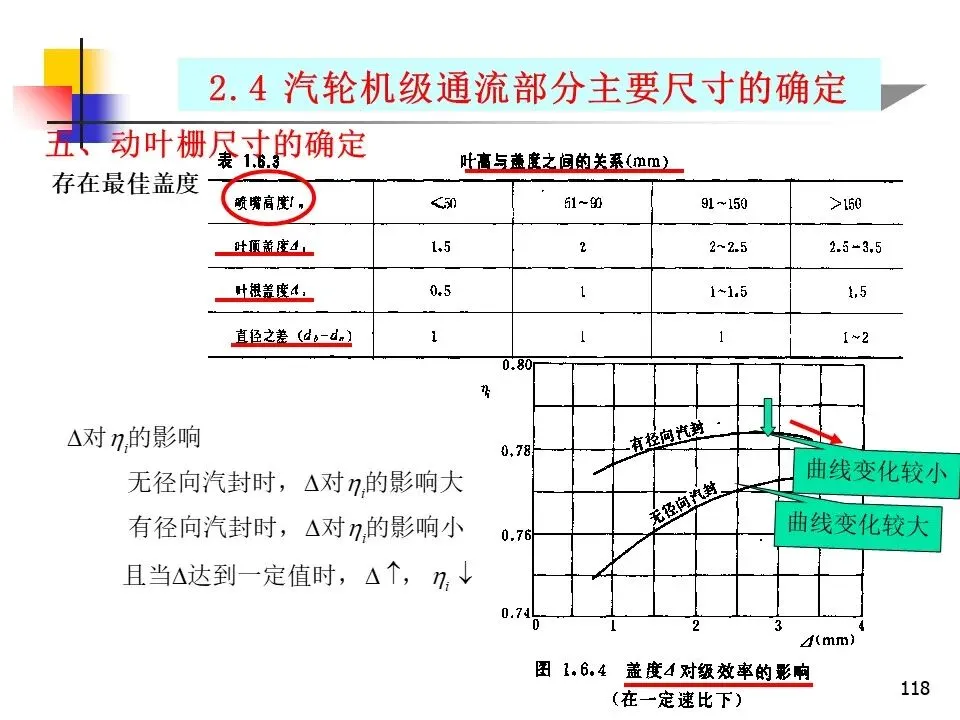

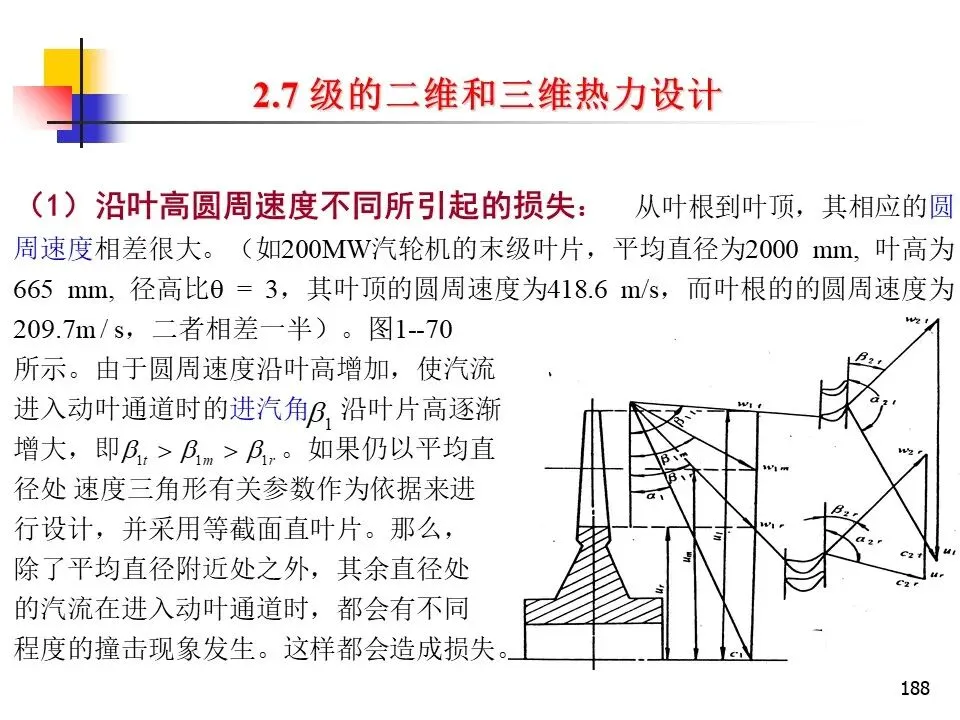

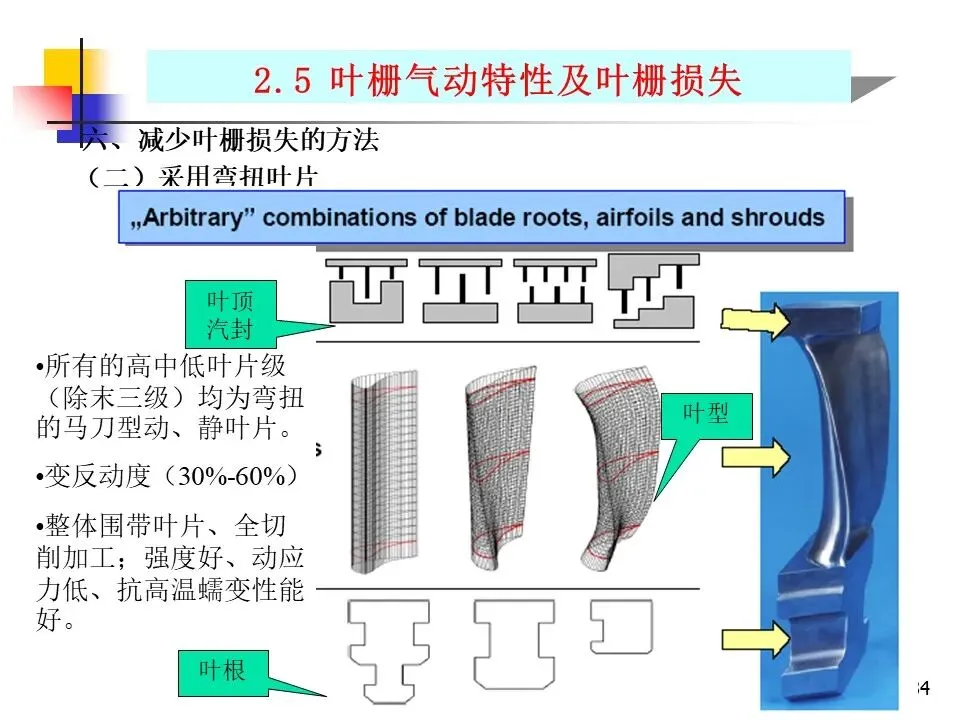

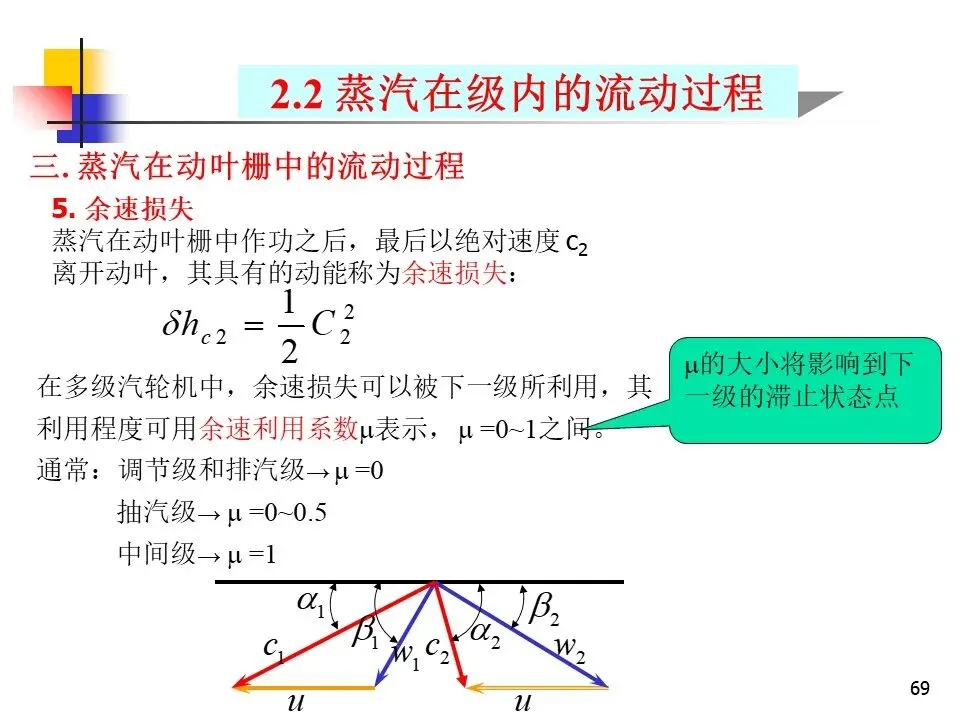

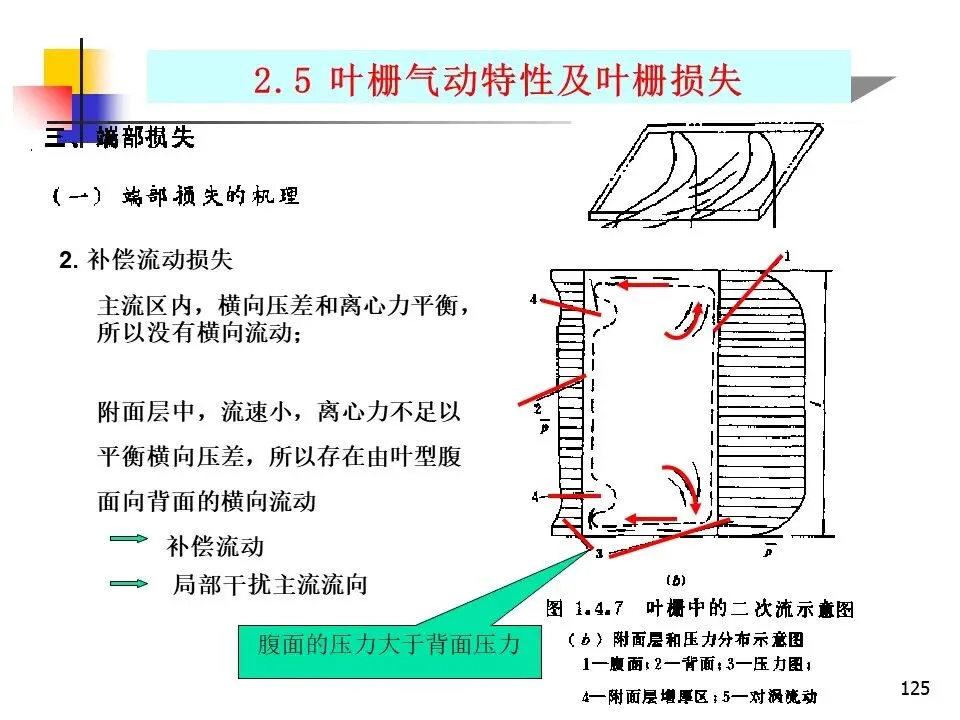

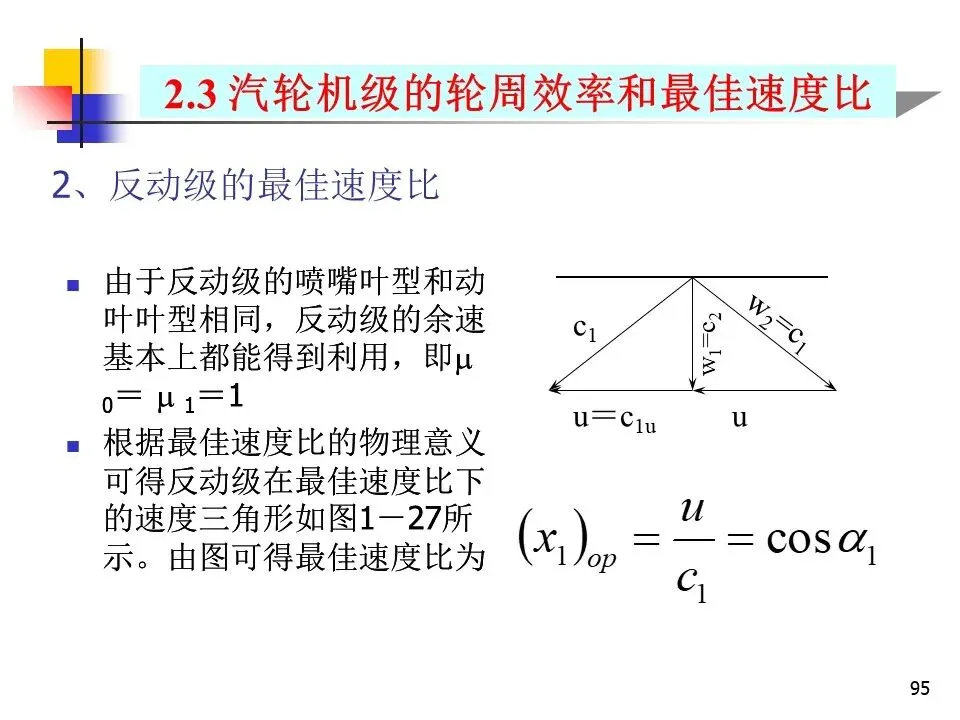

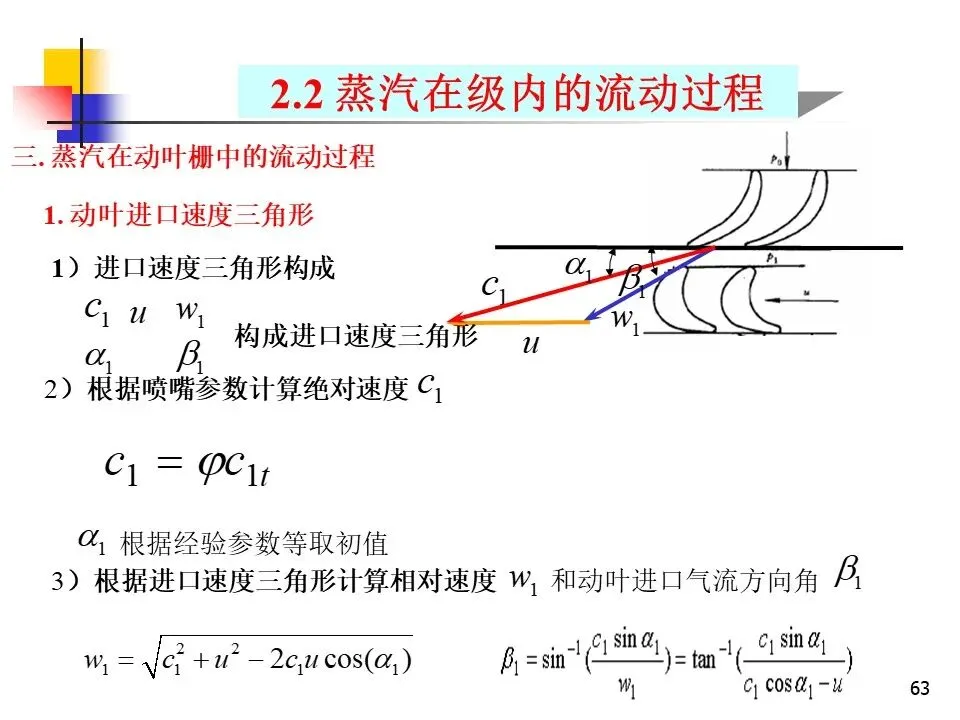

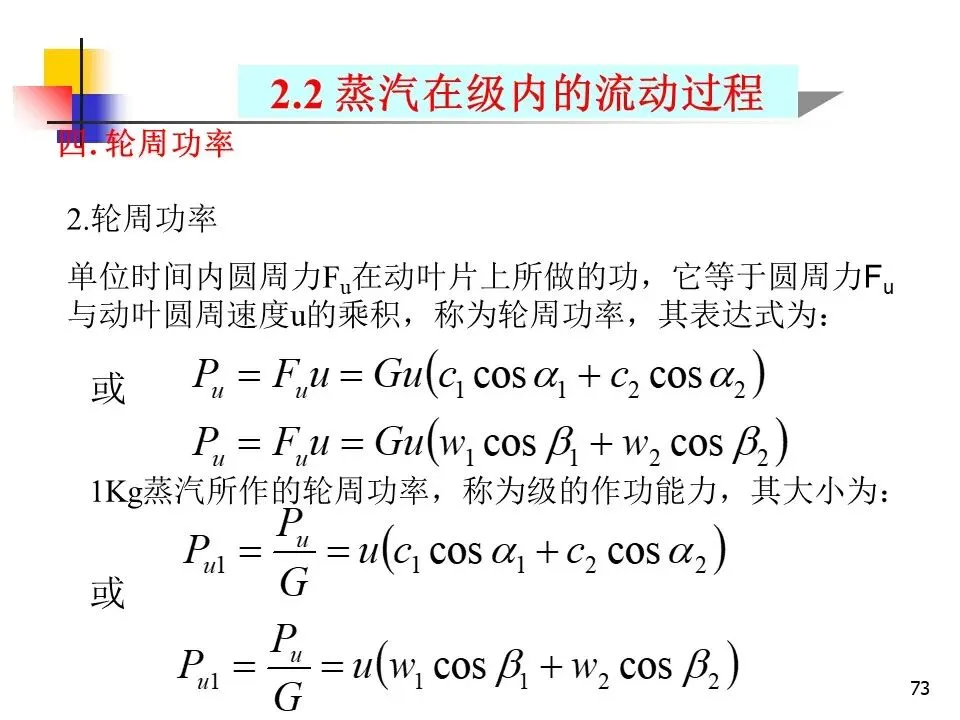

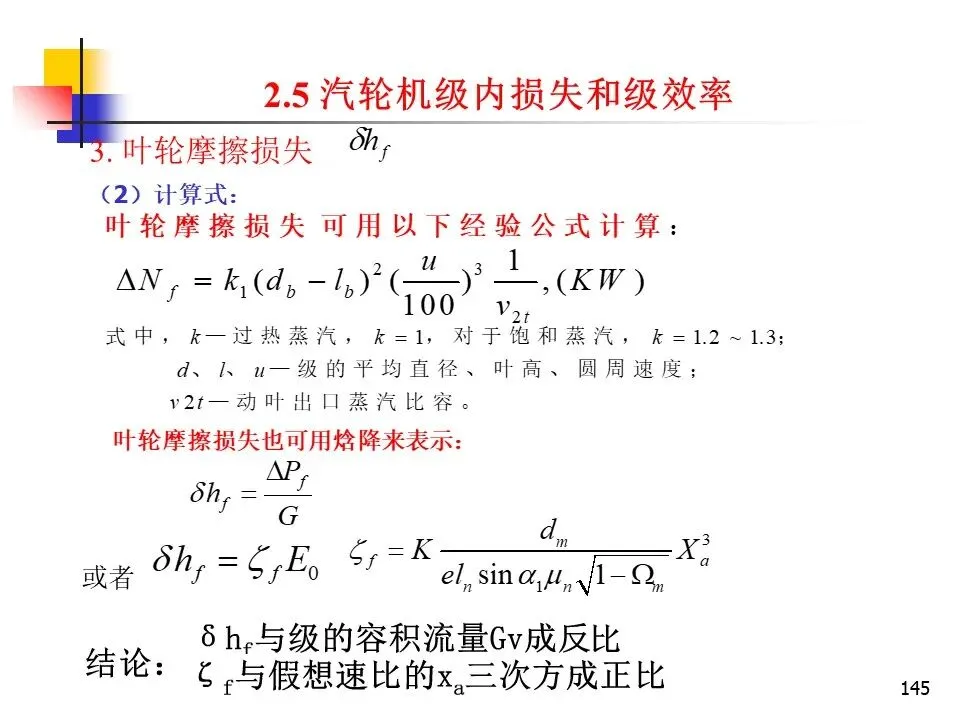

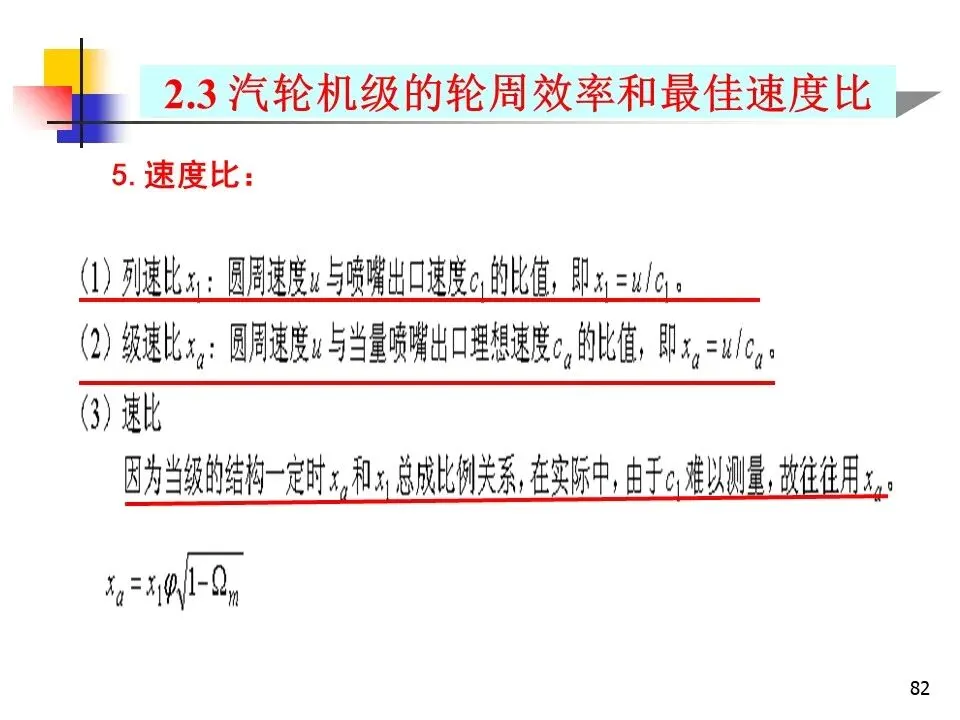

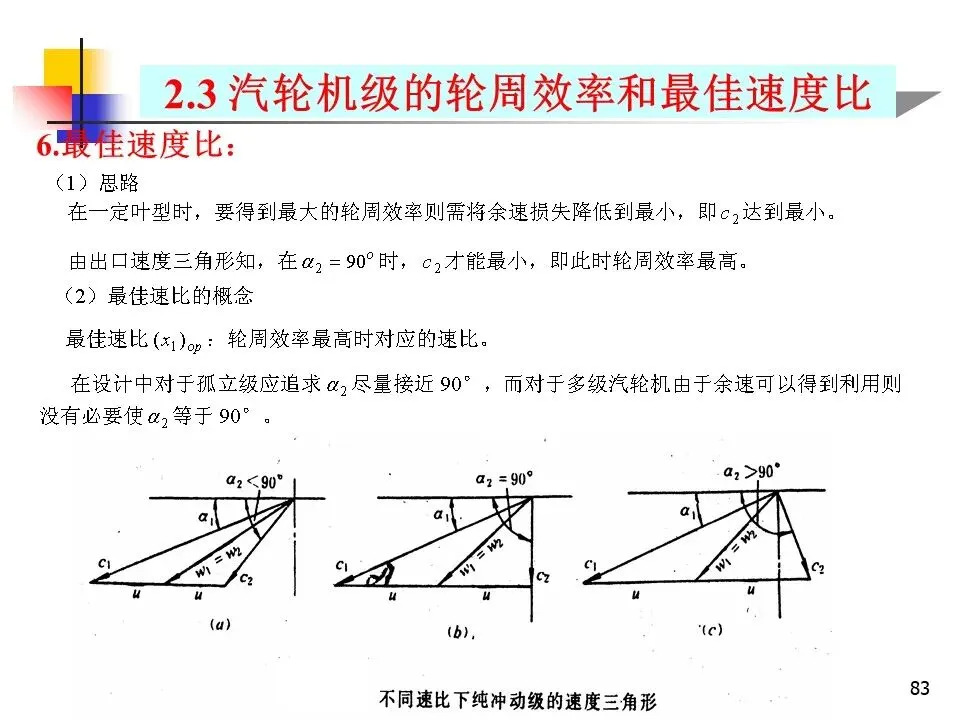

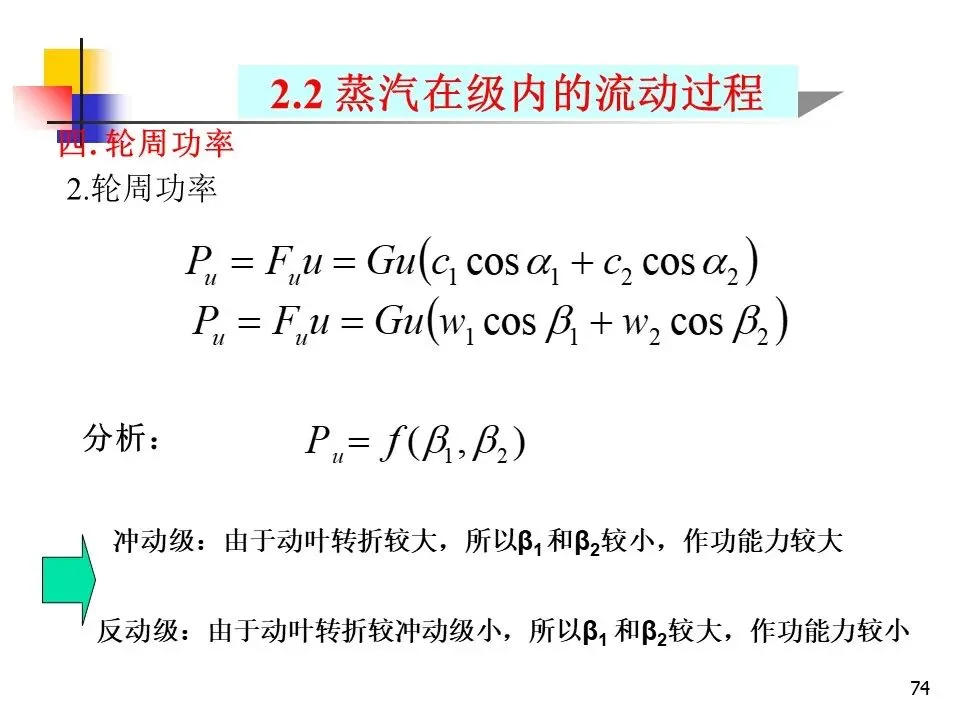

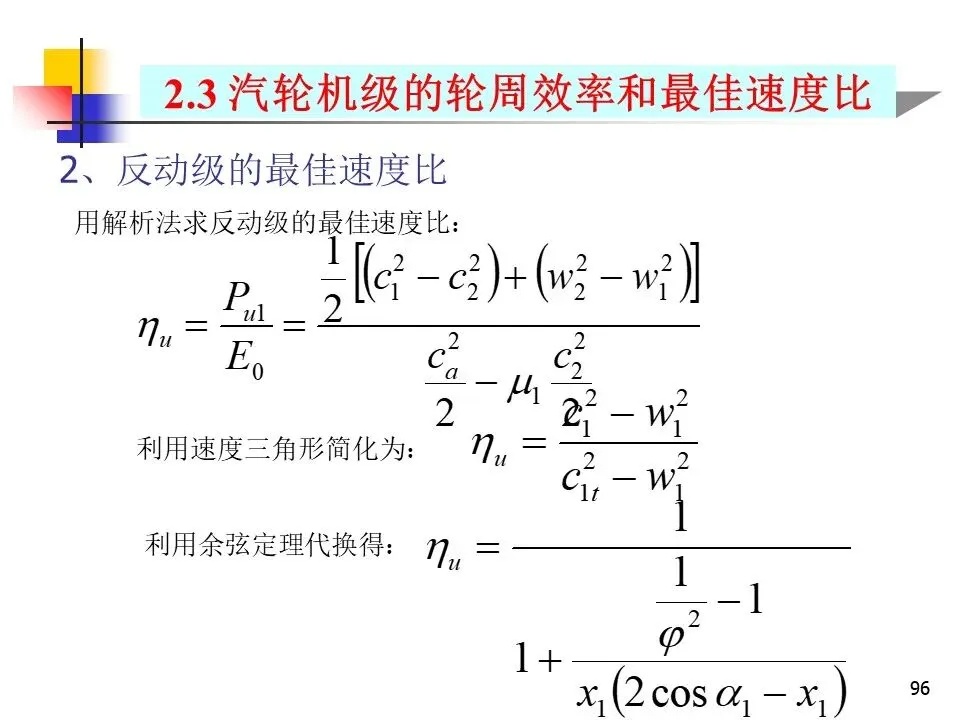

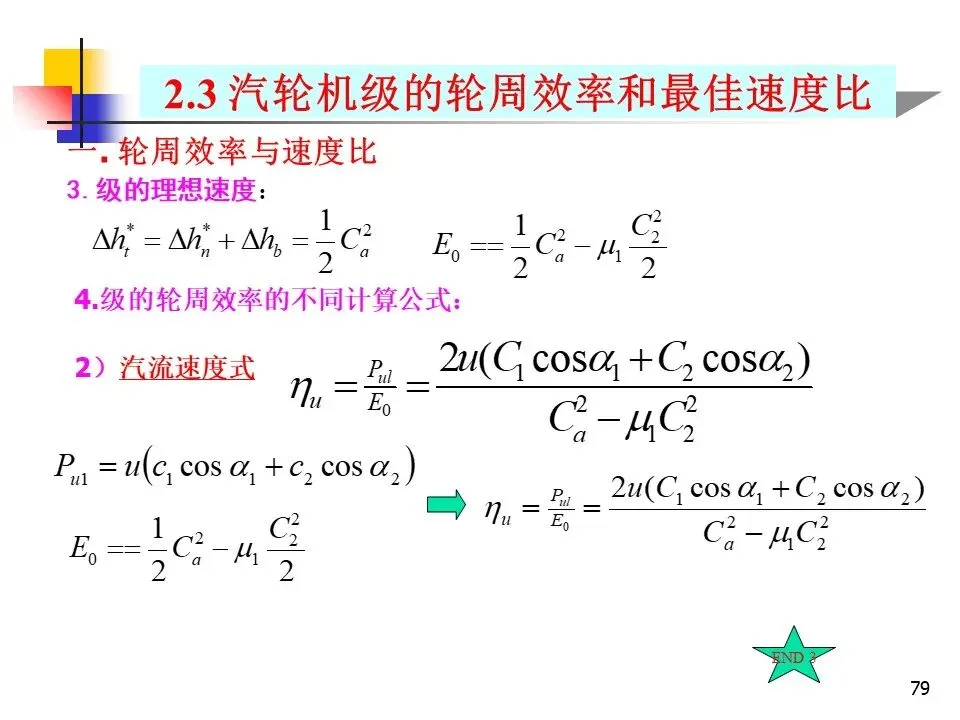

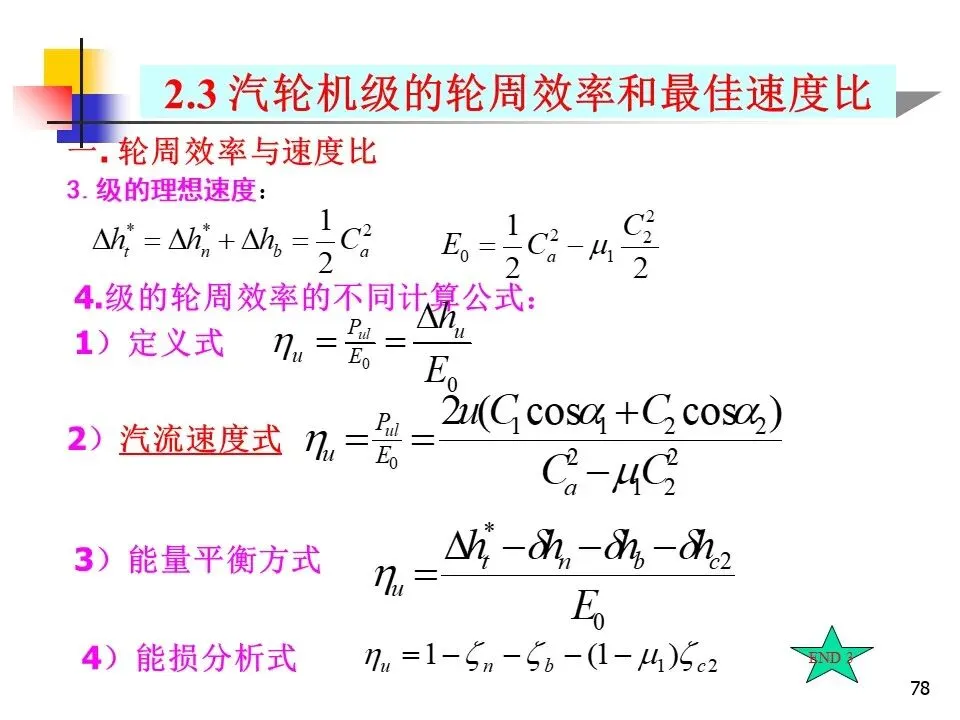

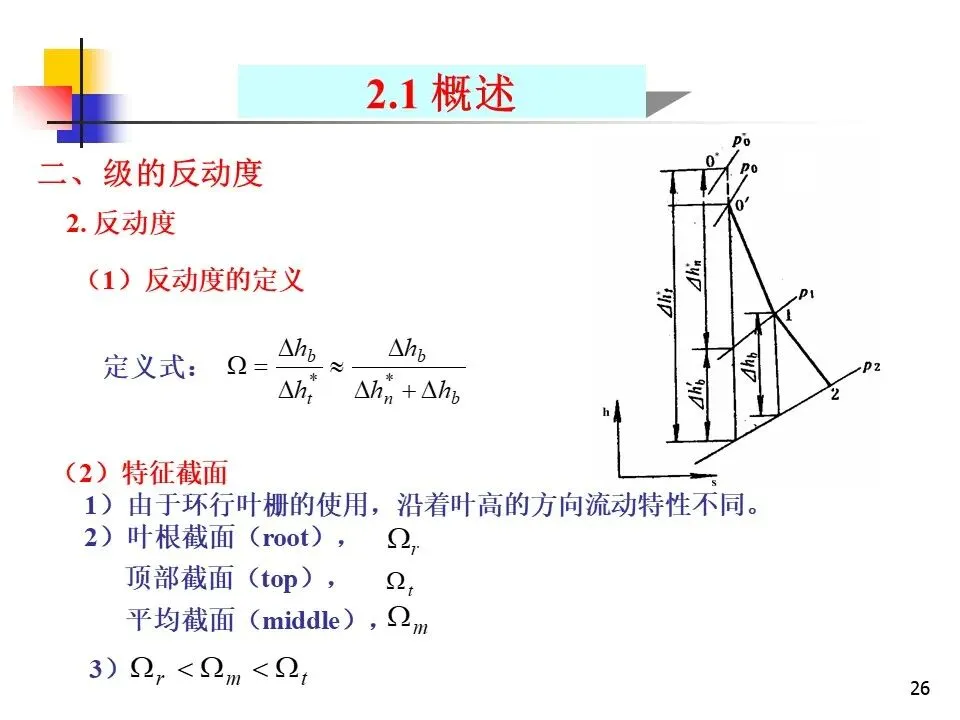

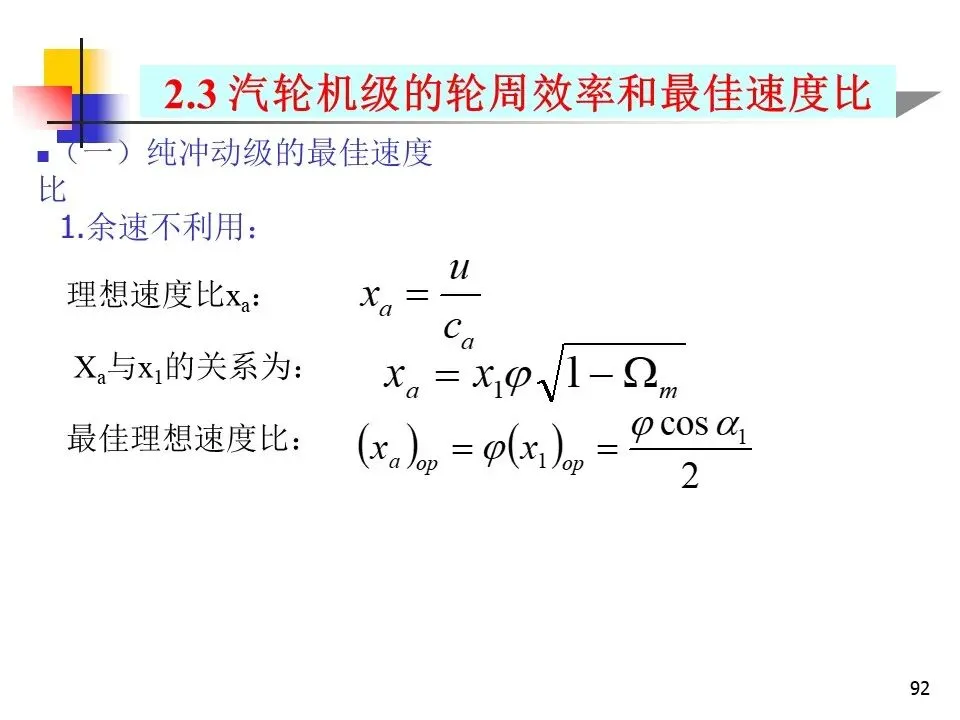

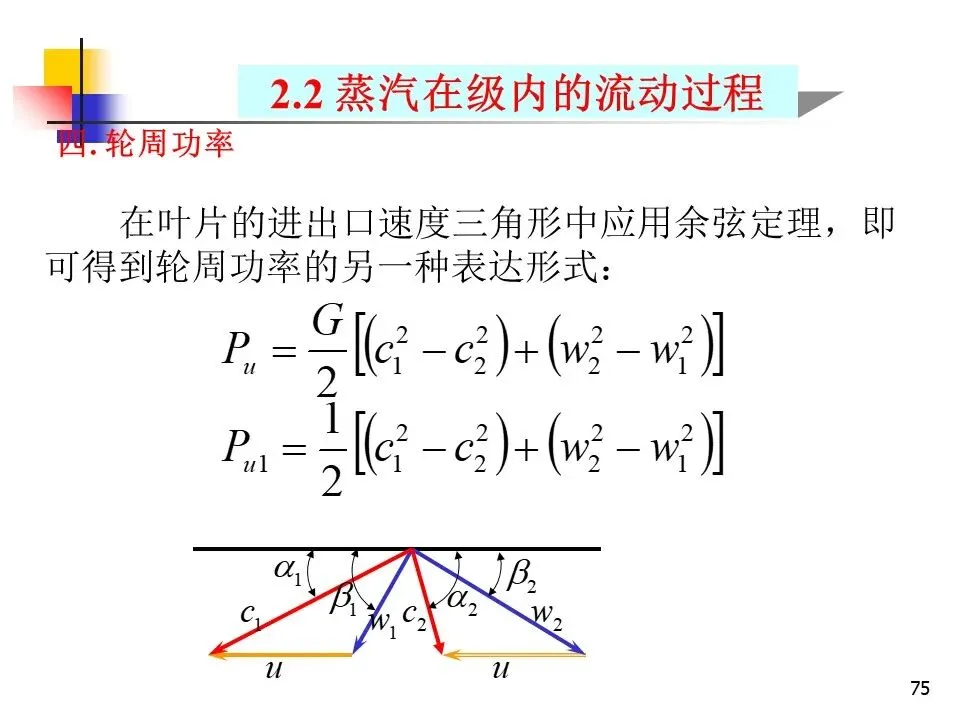

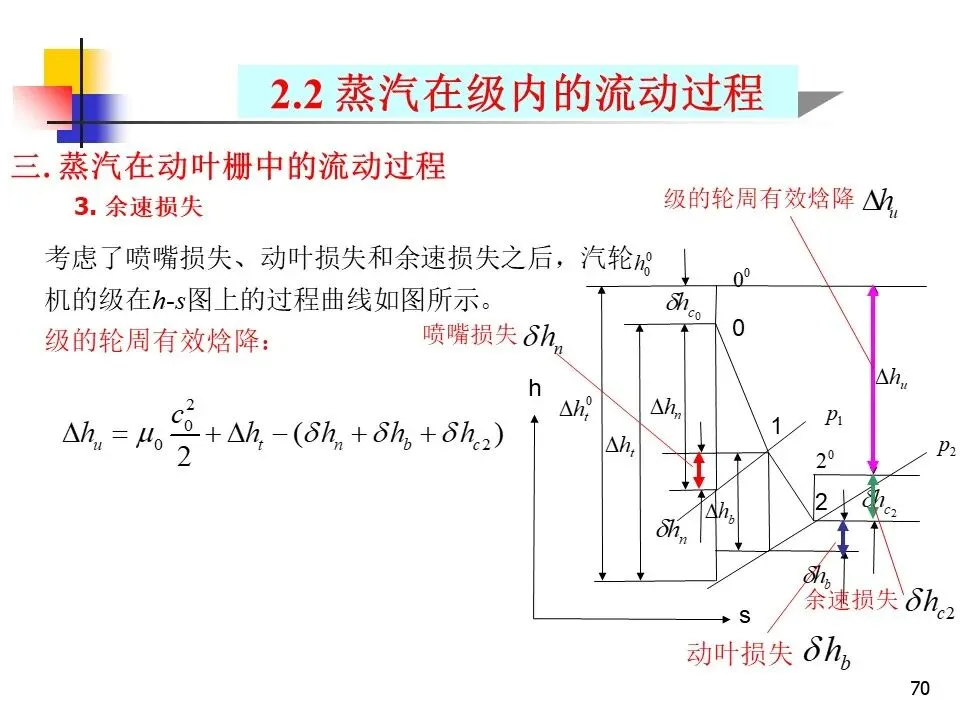

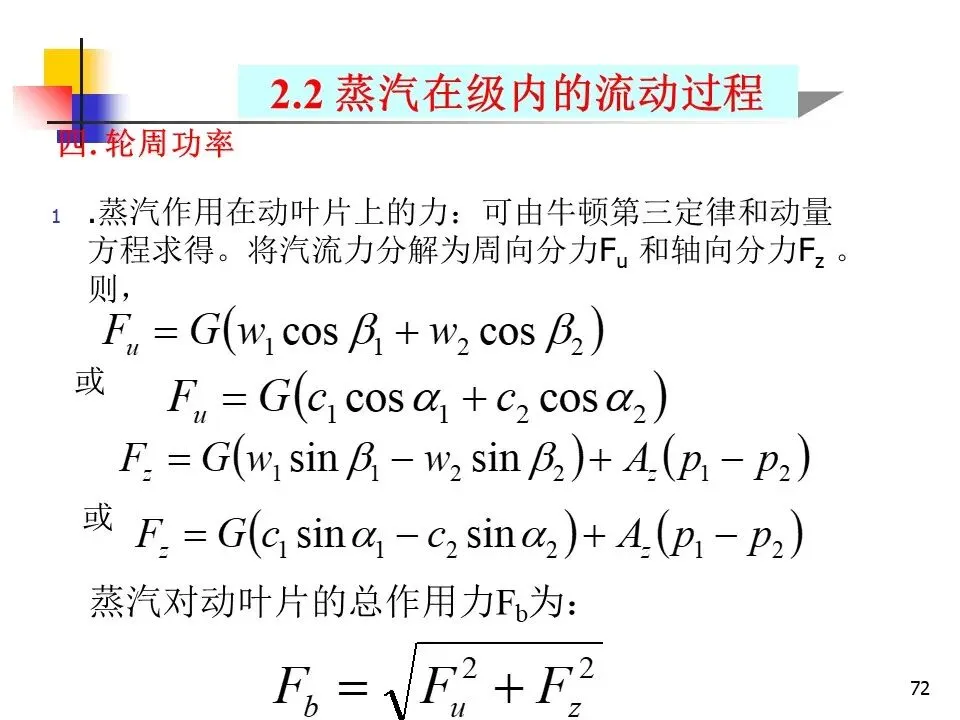

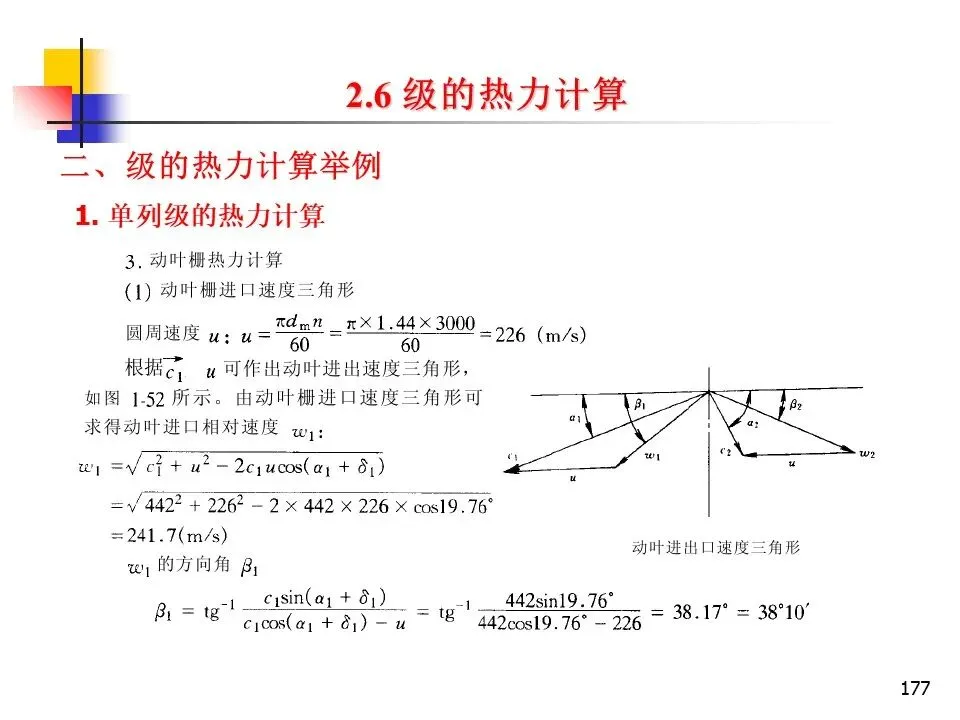

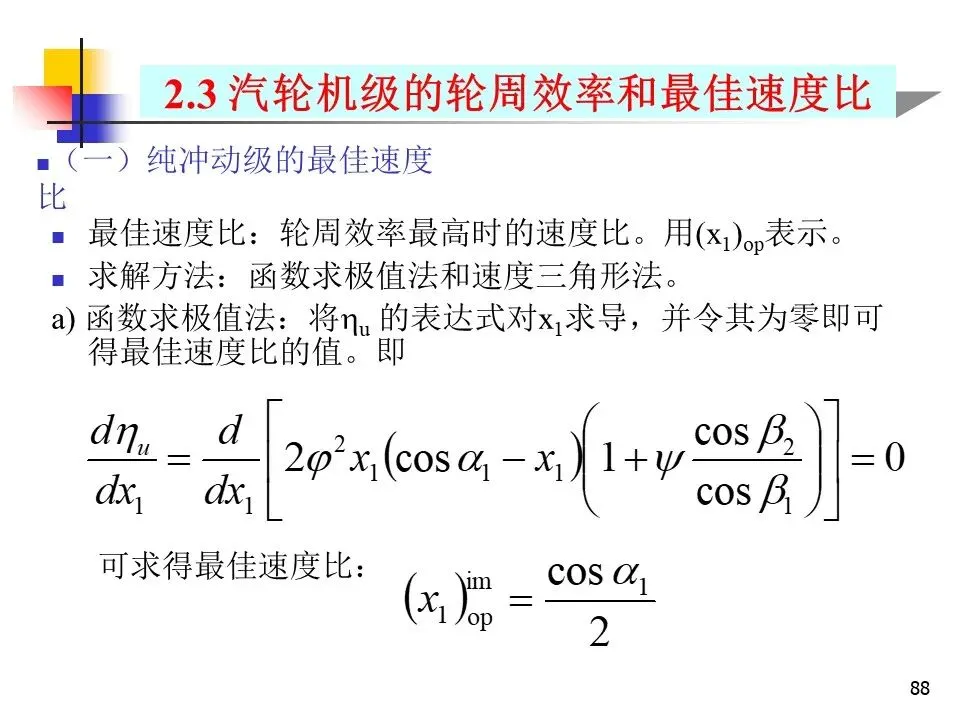

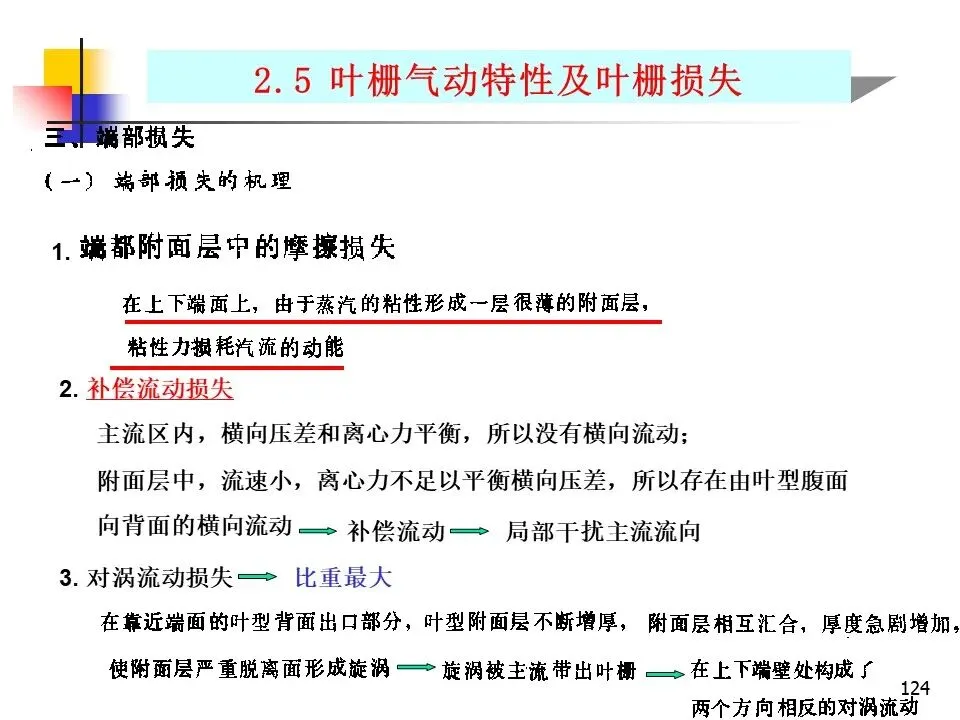

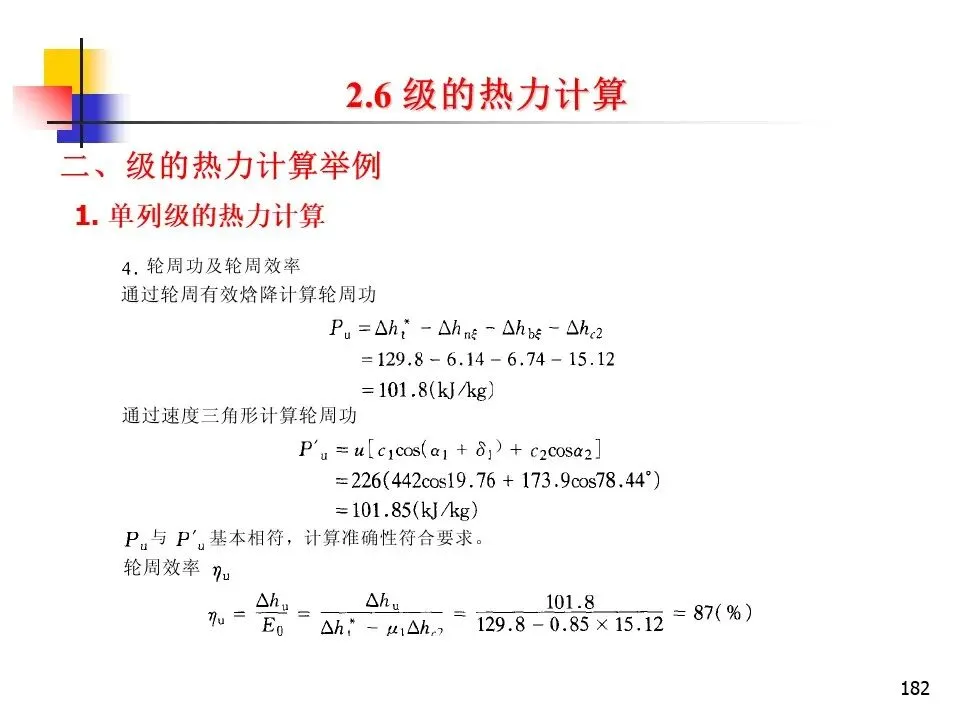

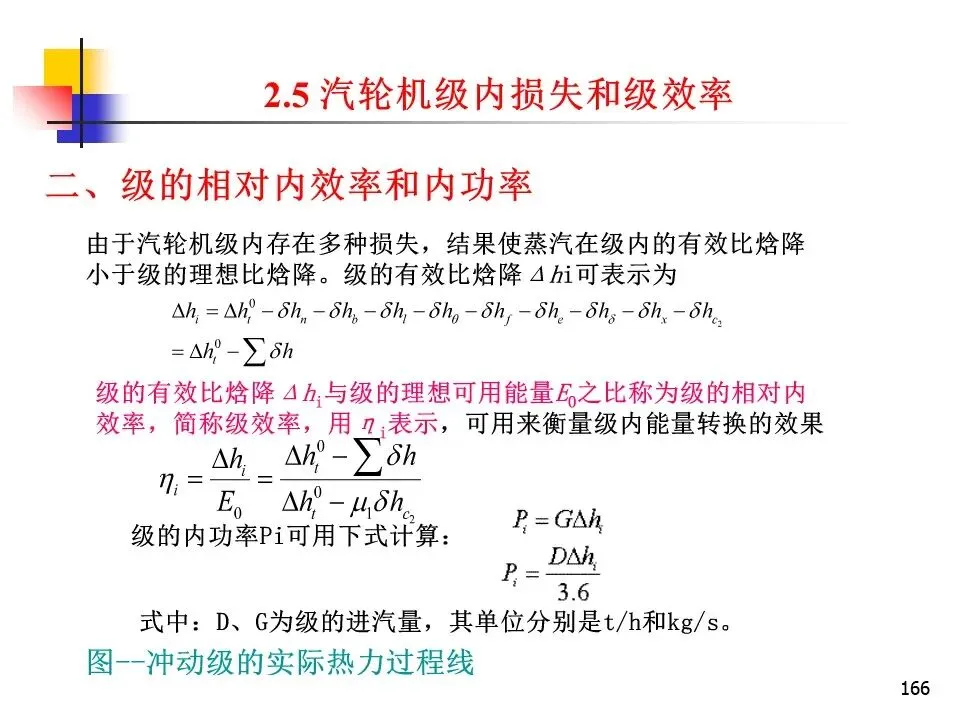

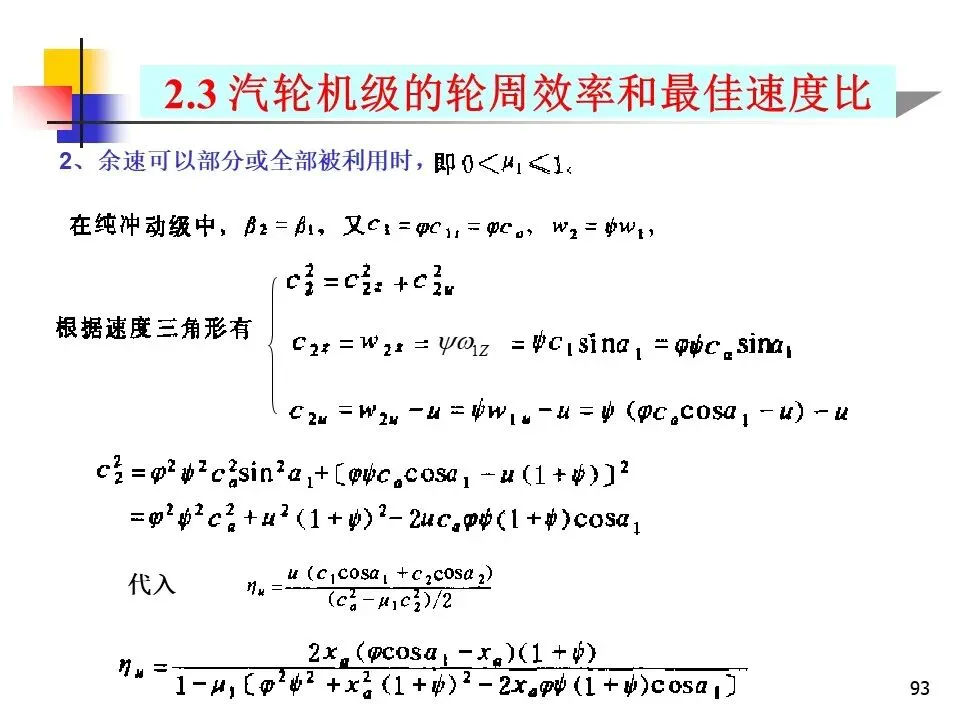

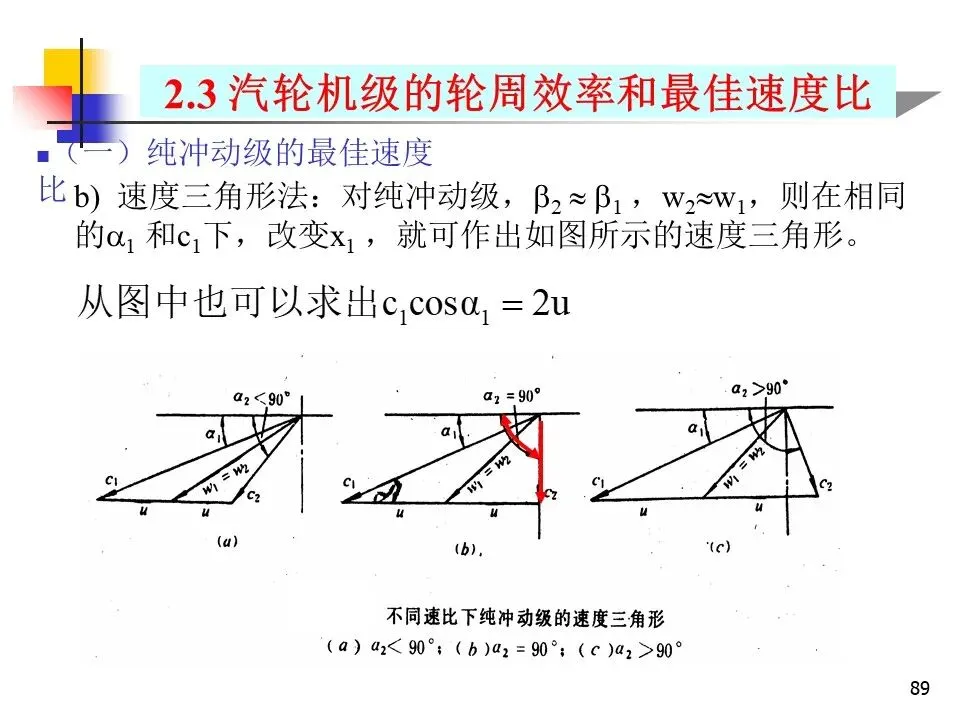

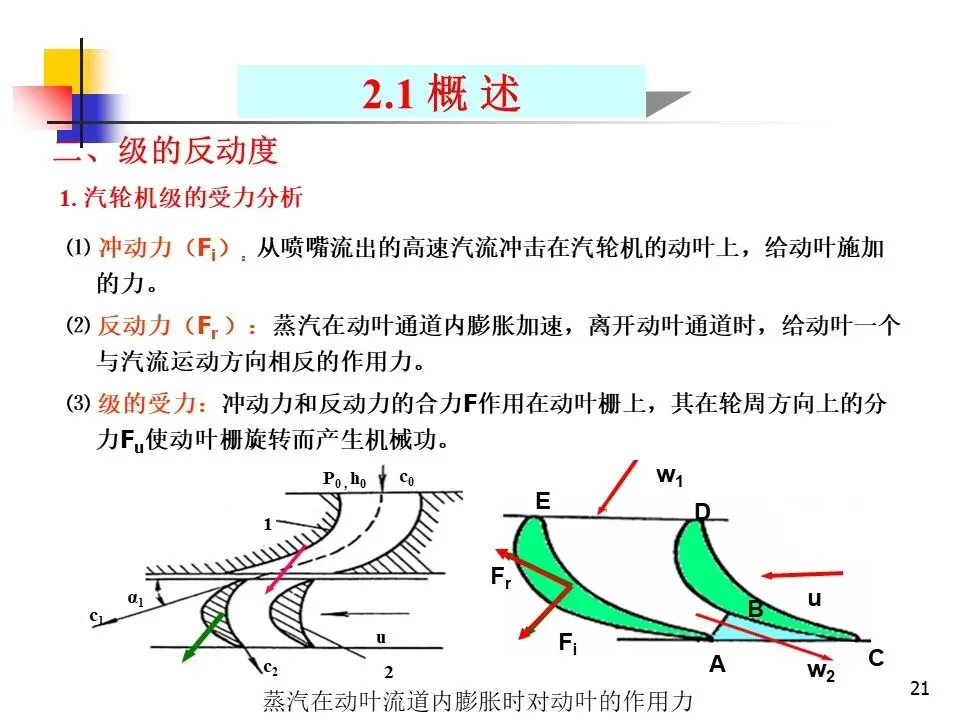

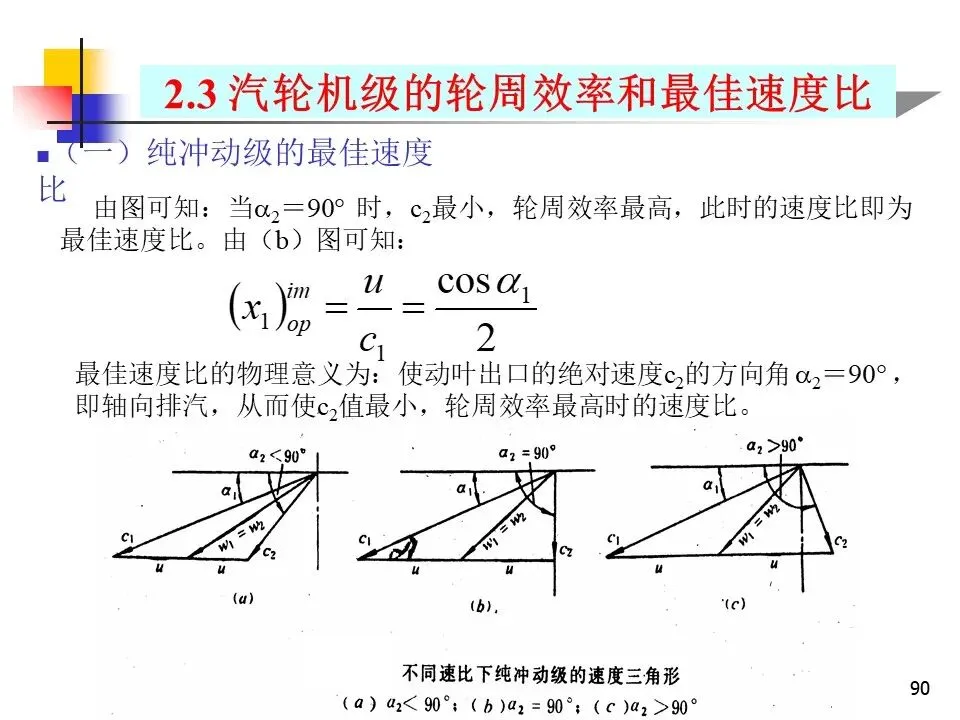

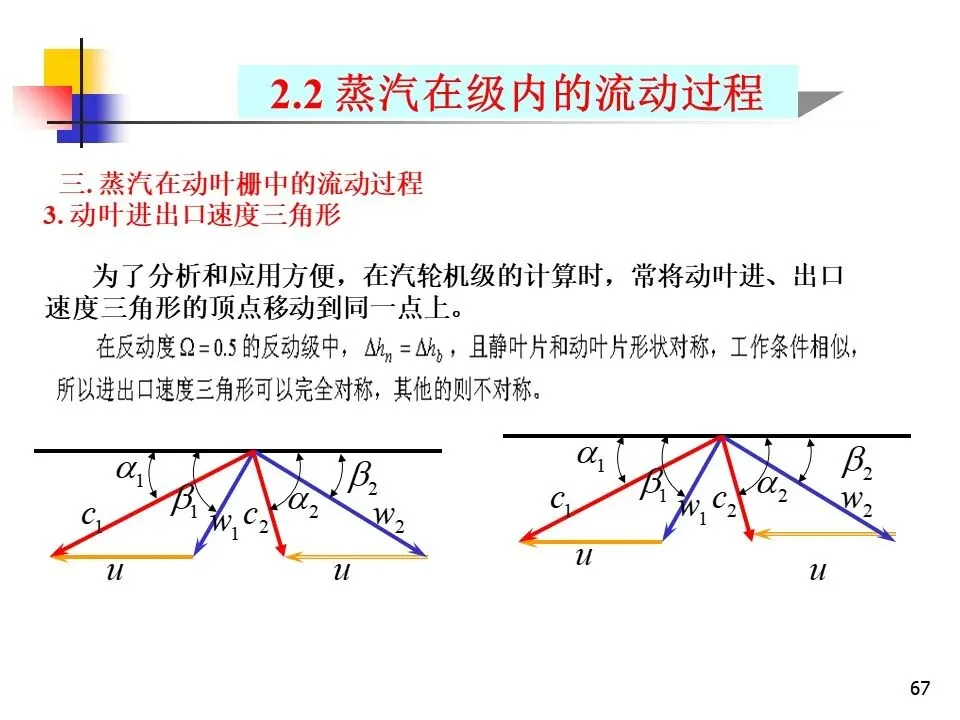

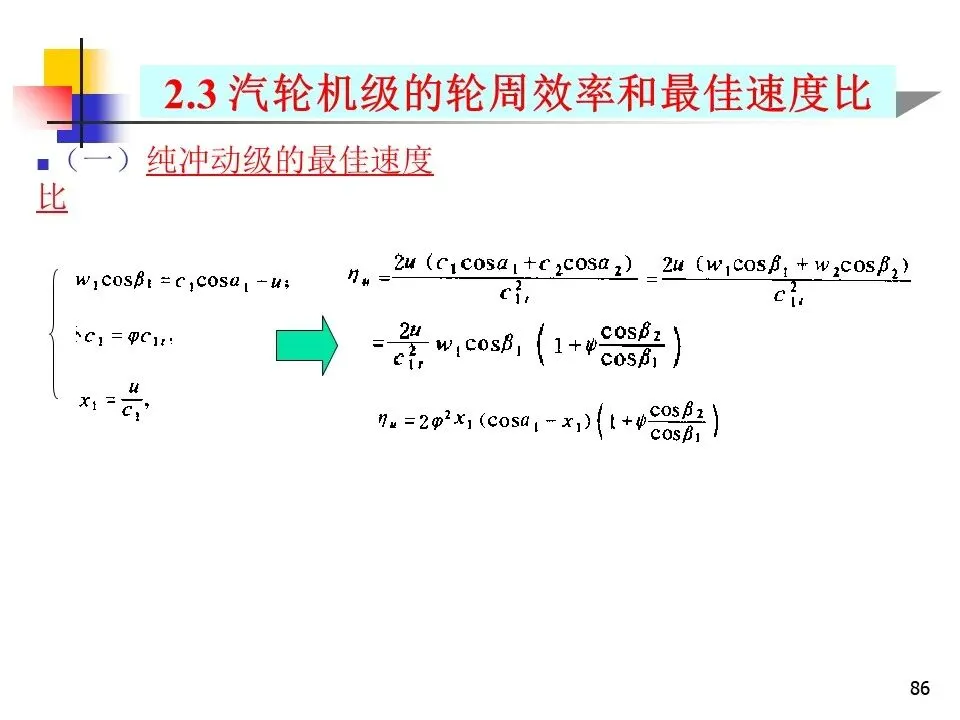

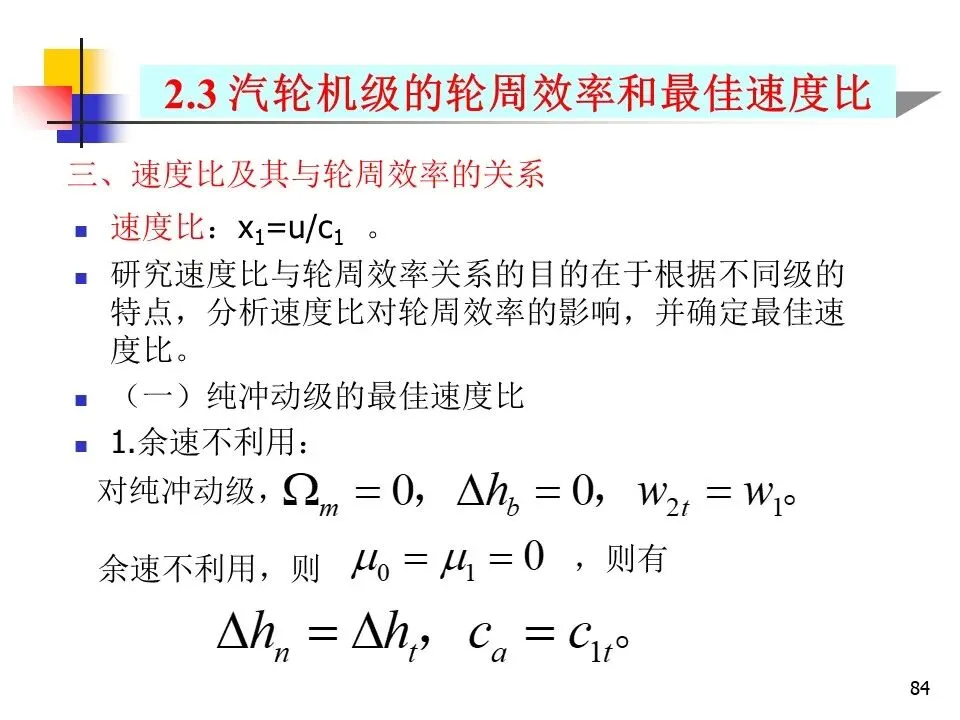

Ⅱ动叶：冲动力和反动力联合做功，推动叶轮旋转，将高速汽流的动能转变为旋转机械能。

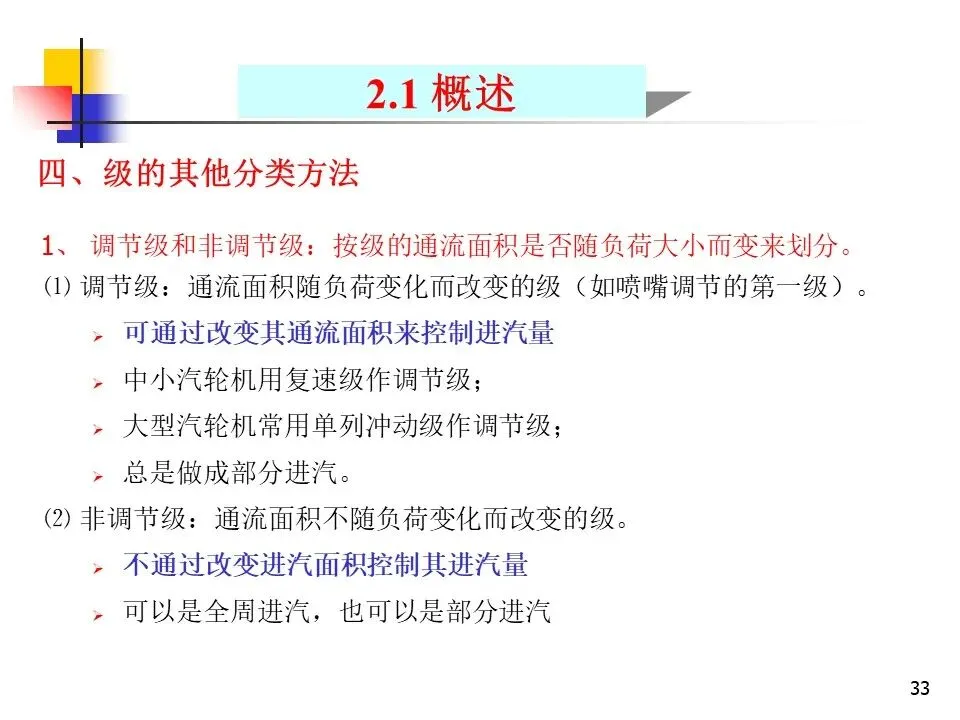

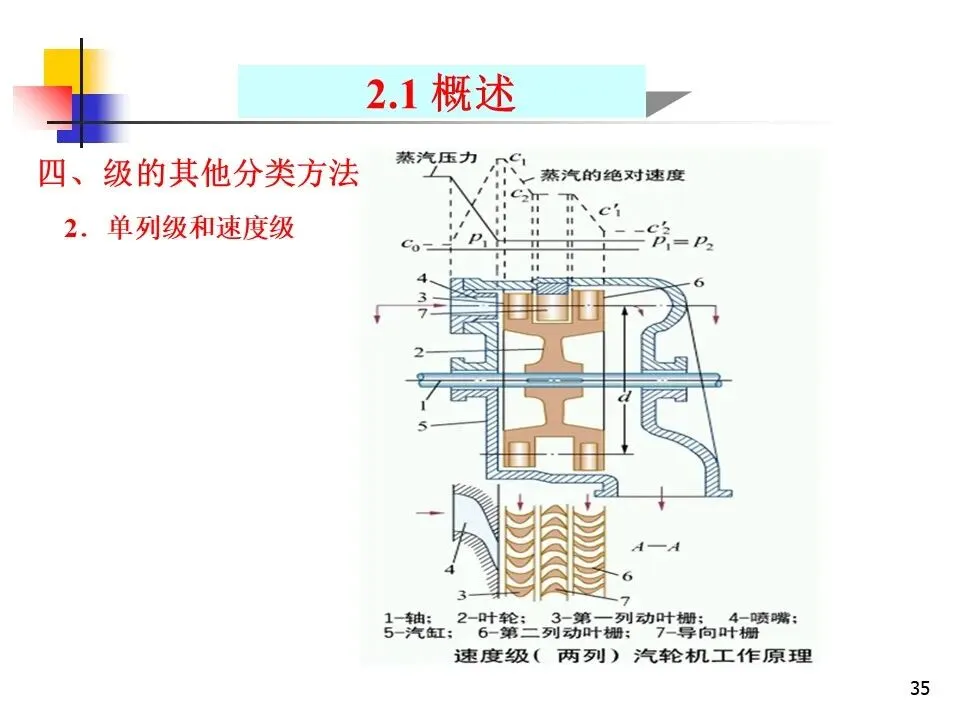

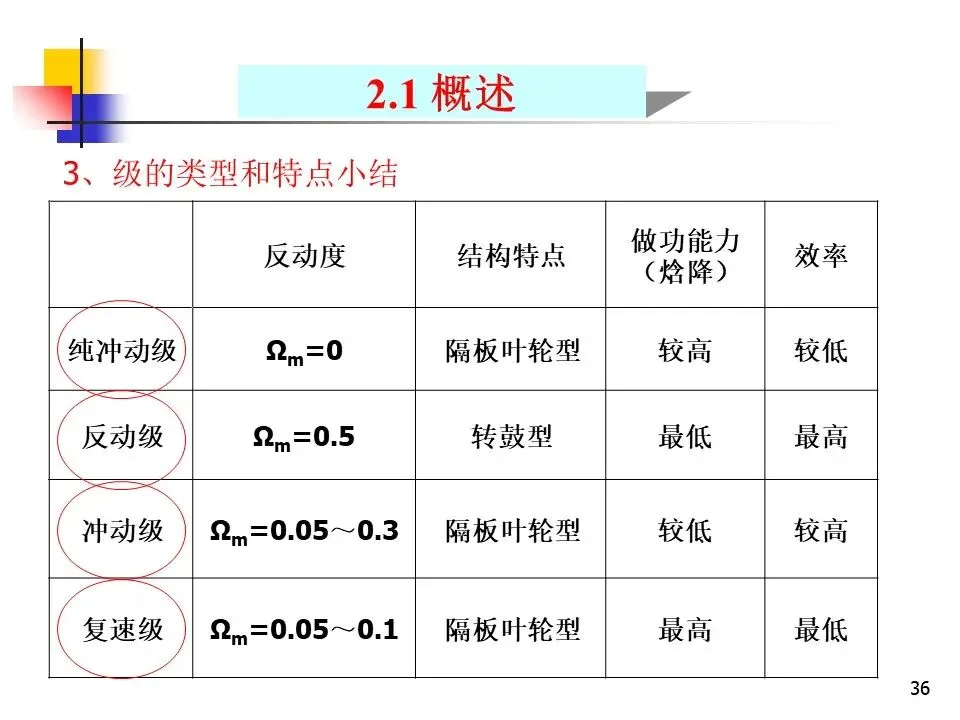

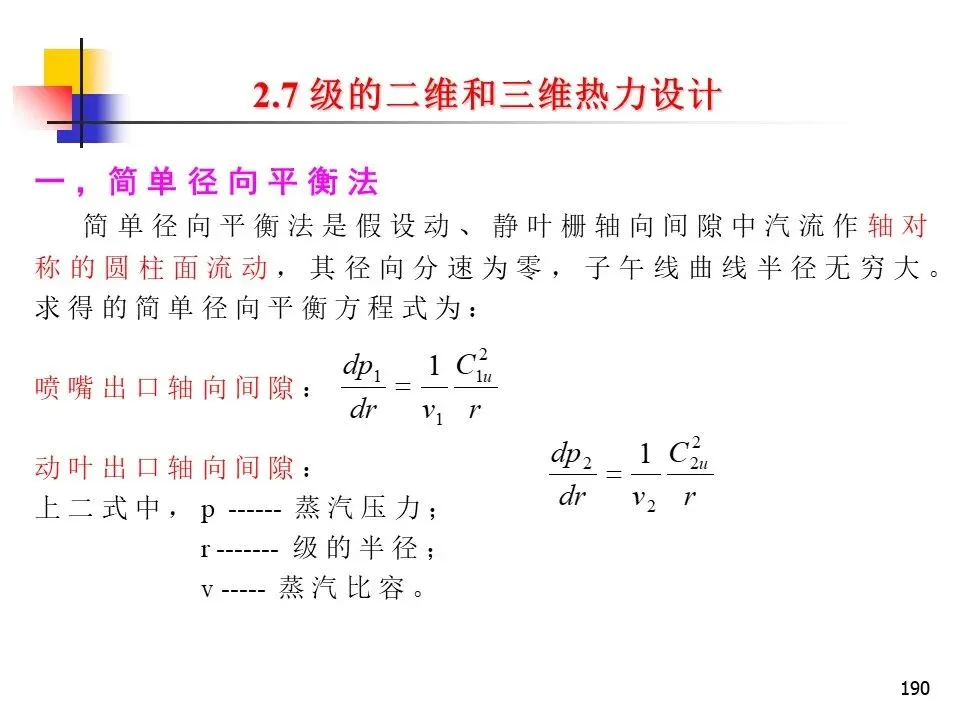

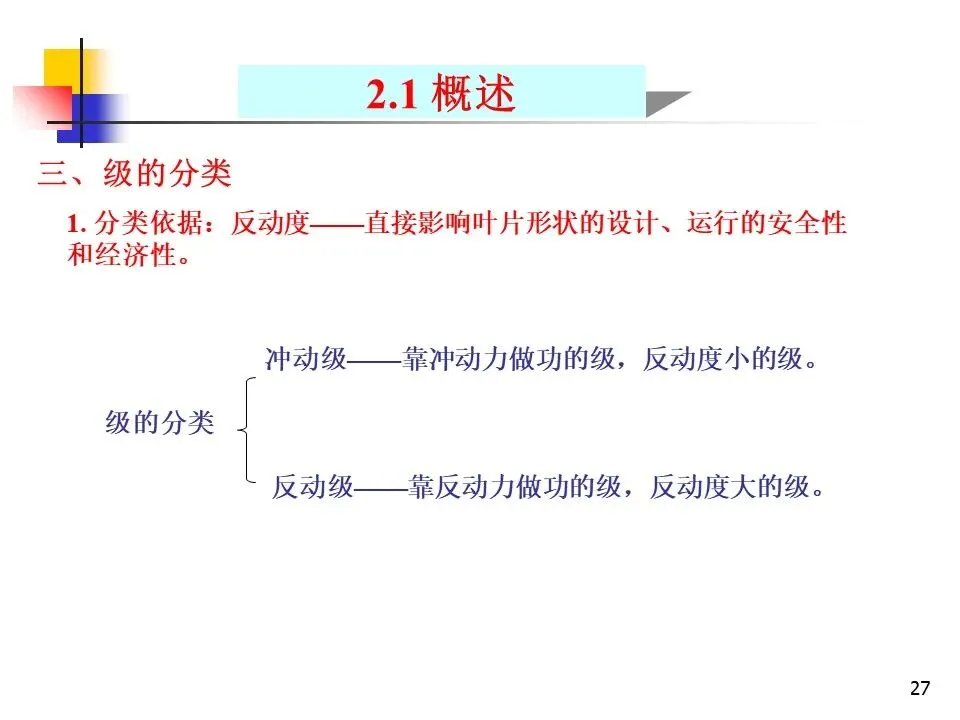

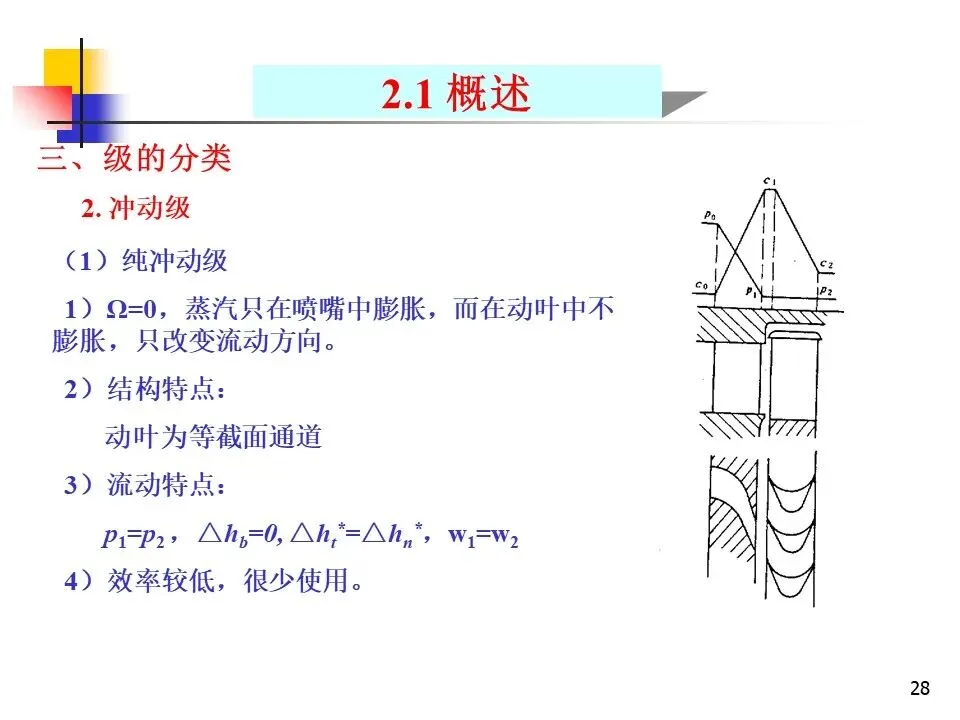

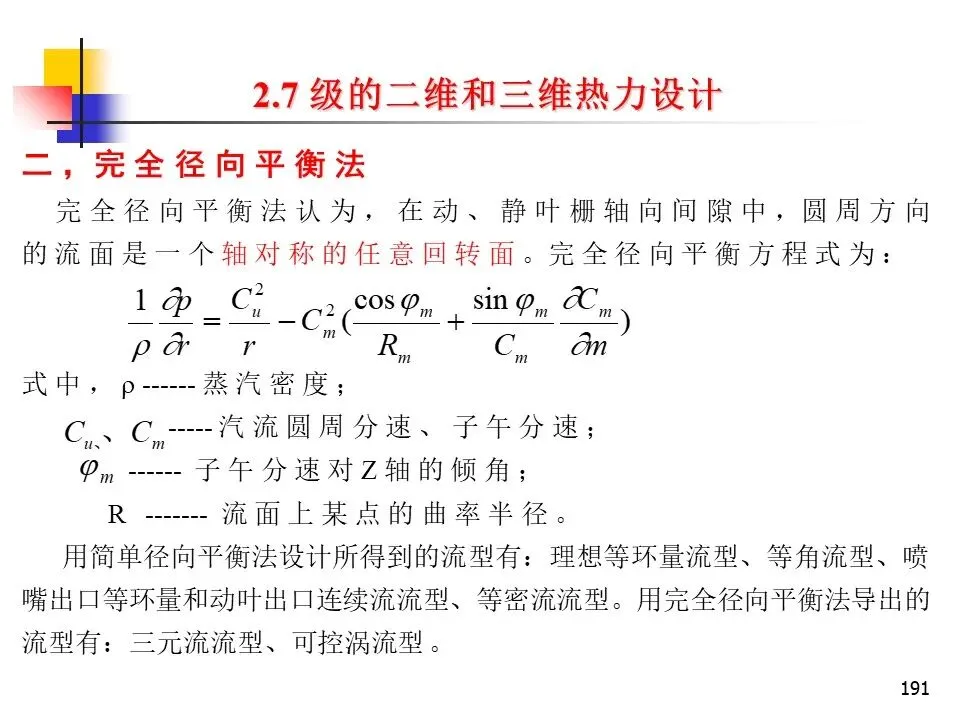

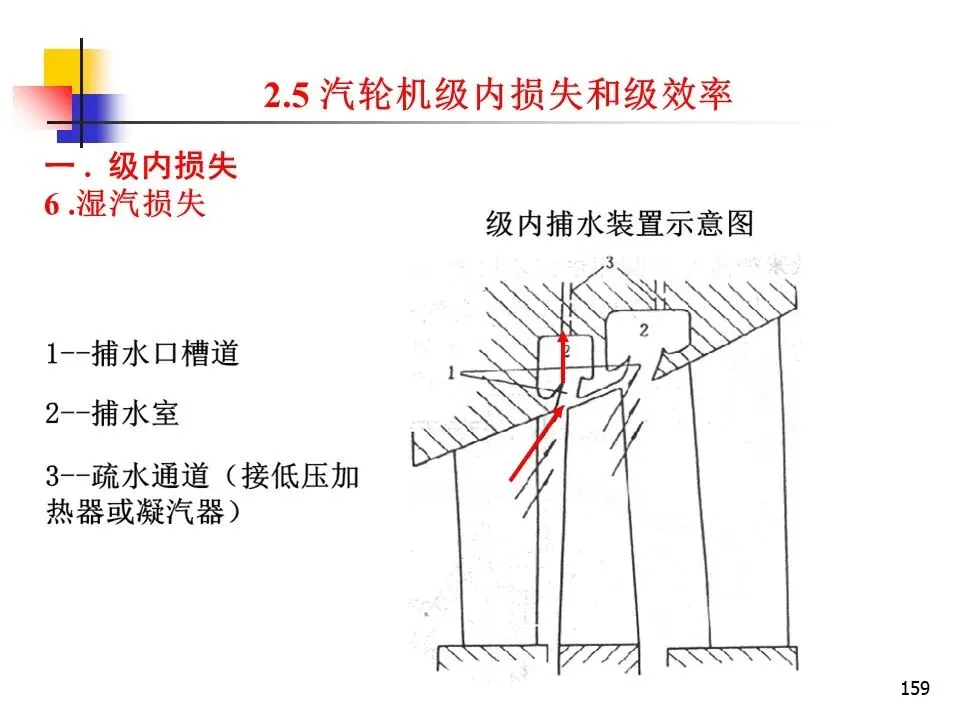

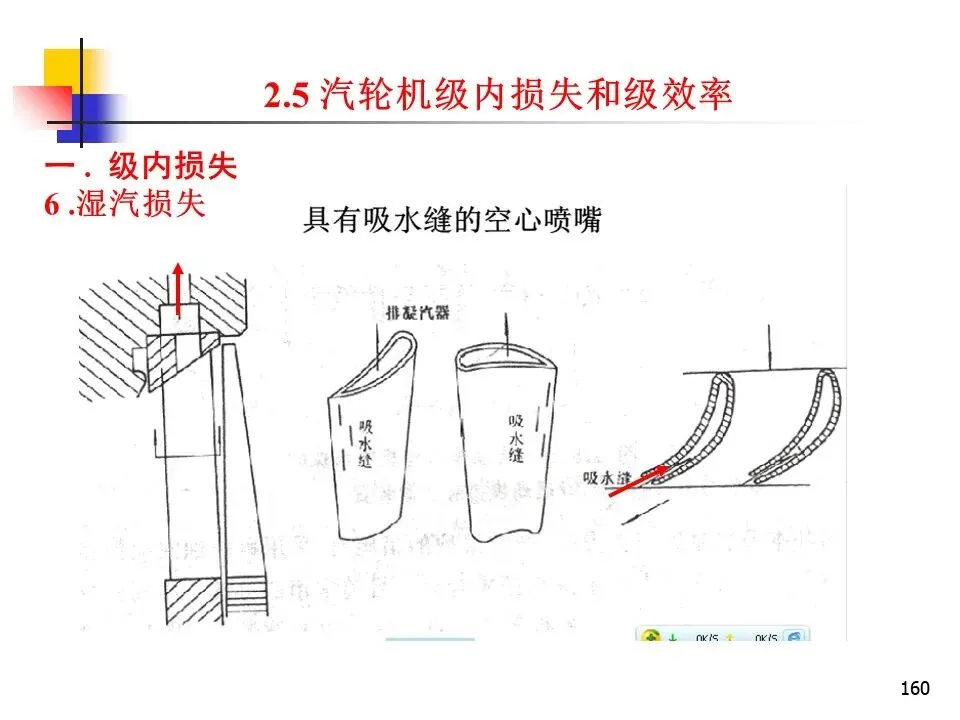

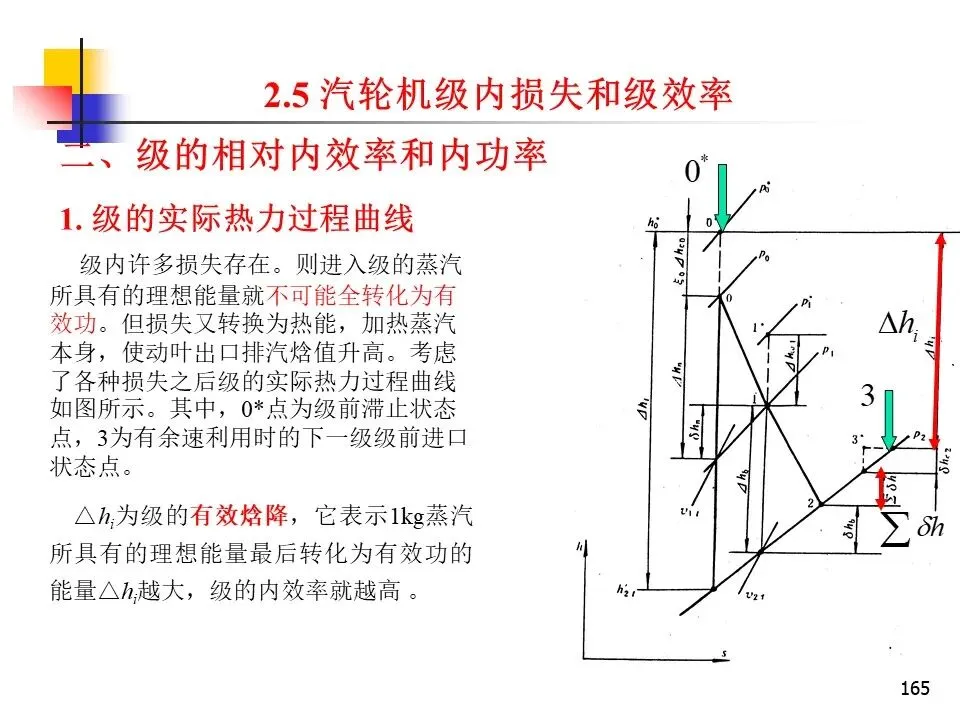

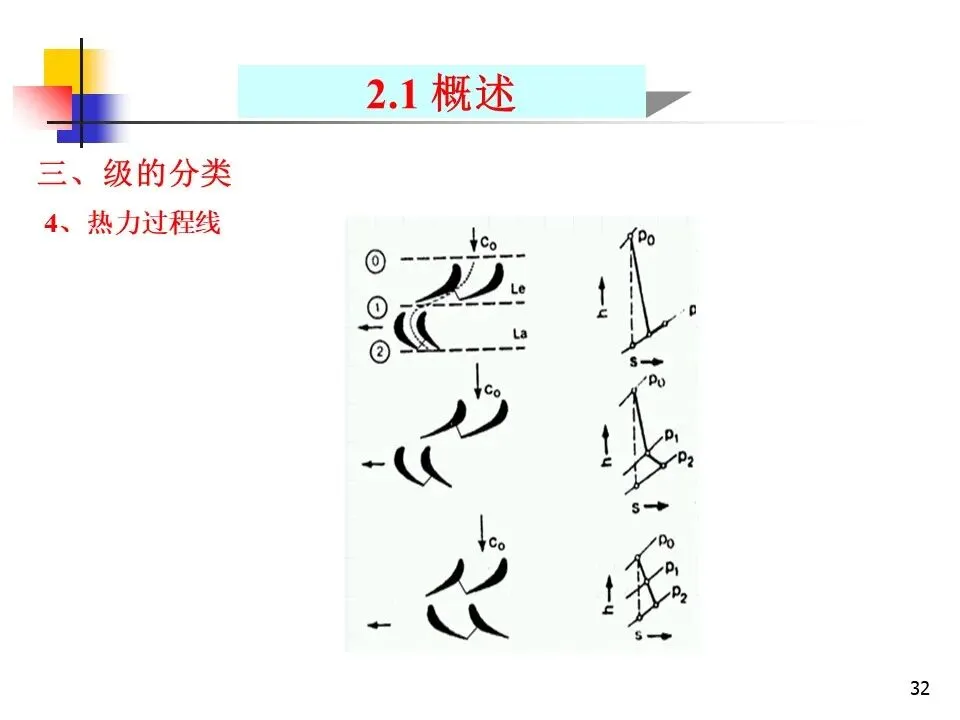

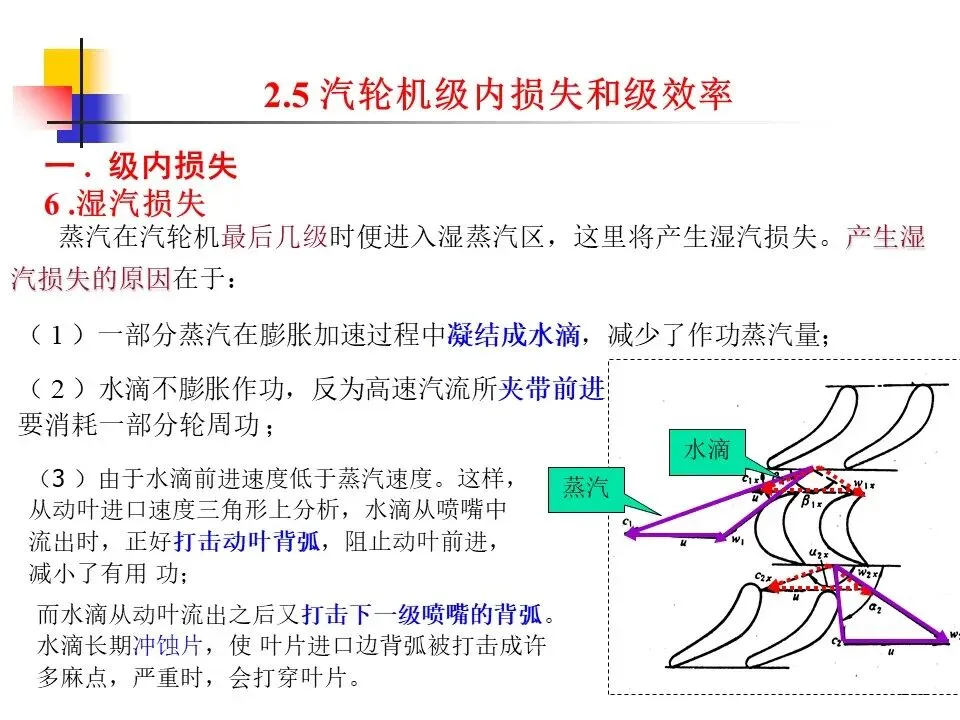

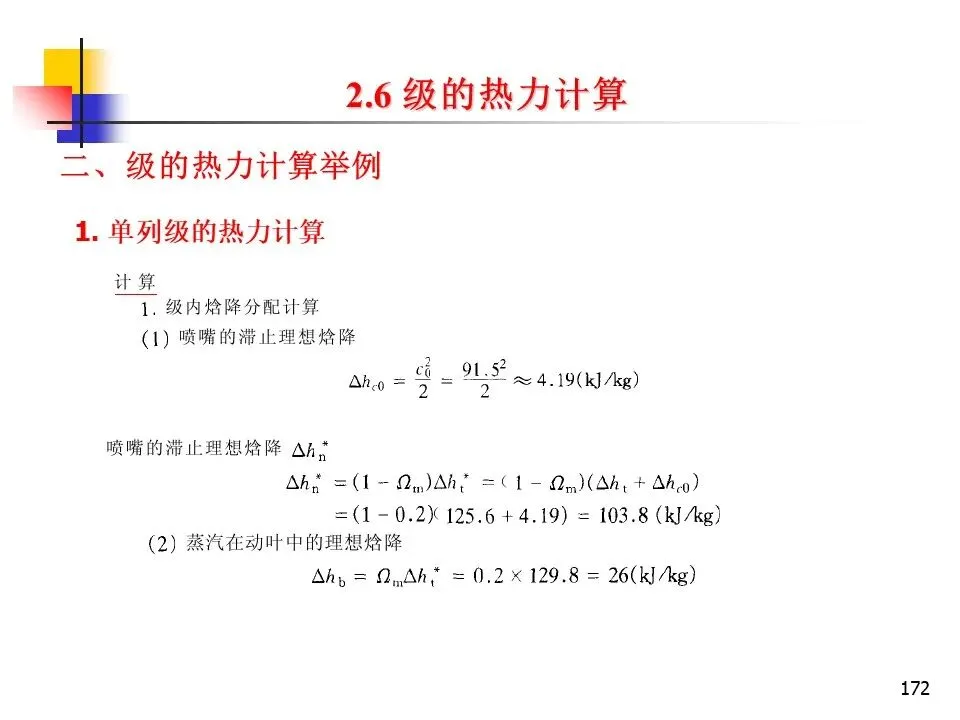

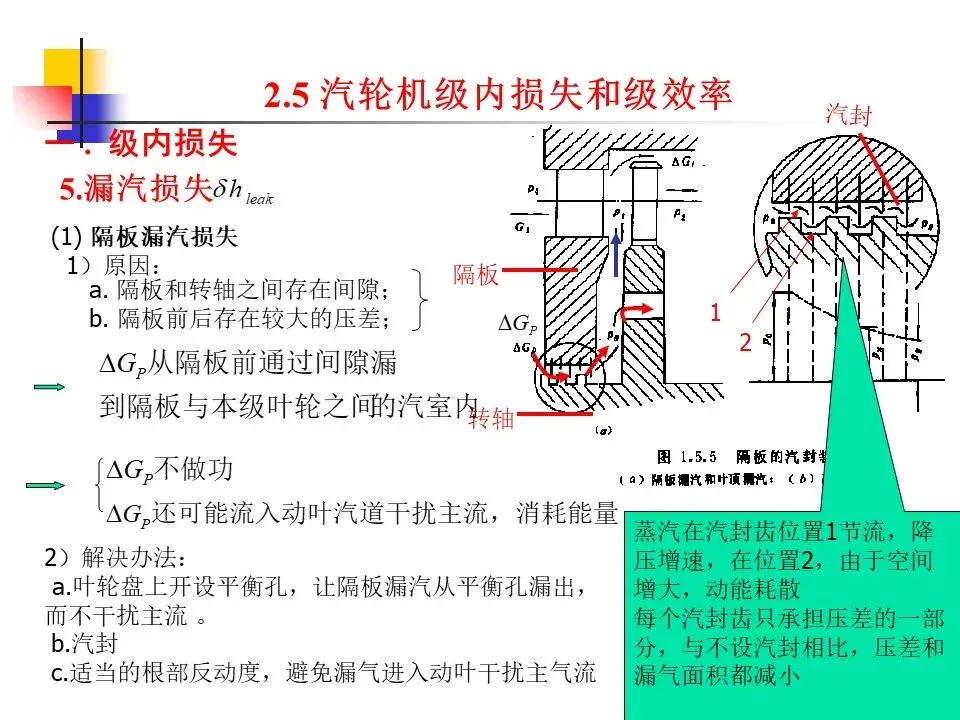

四、级的其他分类方法

1、 调节级和非调节级：按级的通流面积是否随负荷大小而变来划分。

⑴ 调节级：通流面积随负荷变化而改变的级（如喷嘴调节的第一级）。

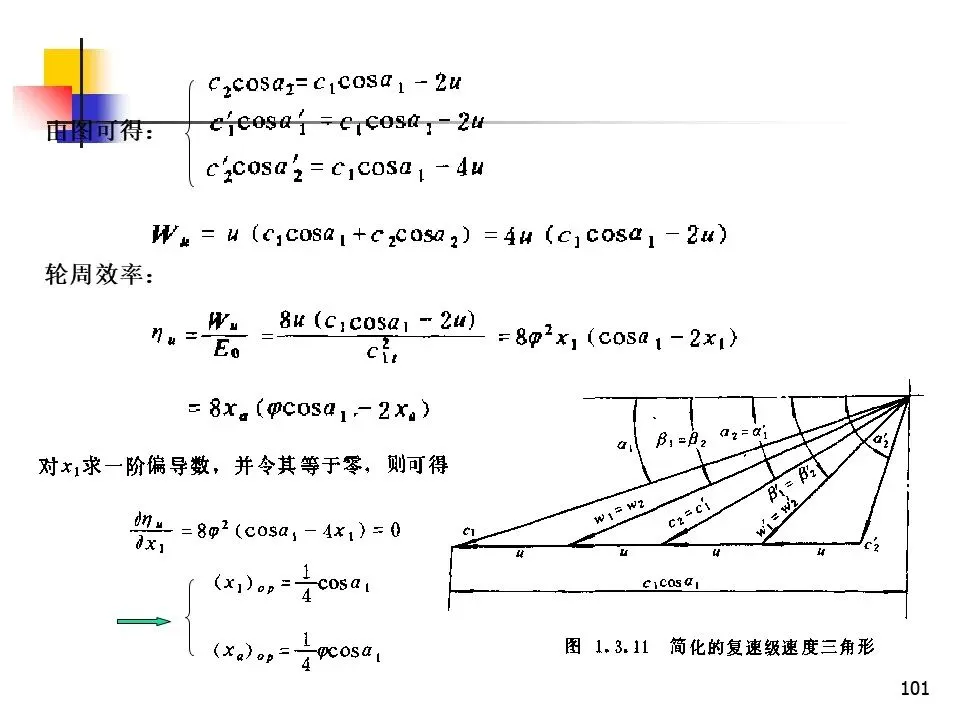

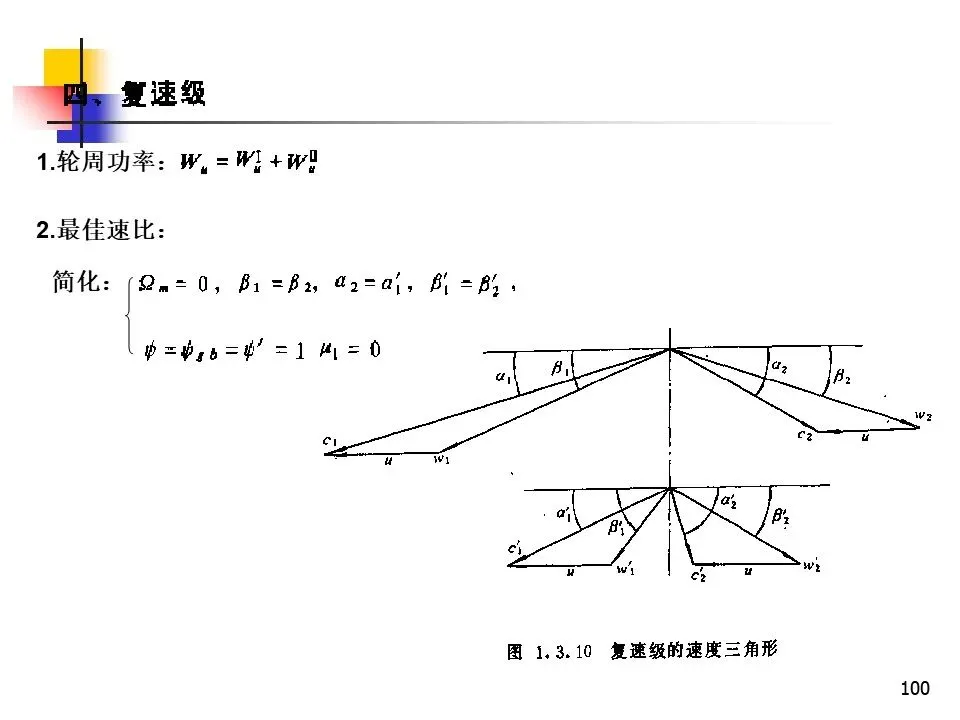

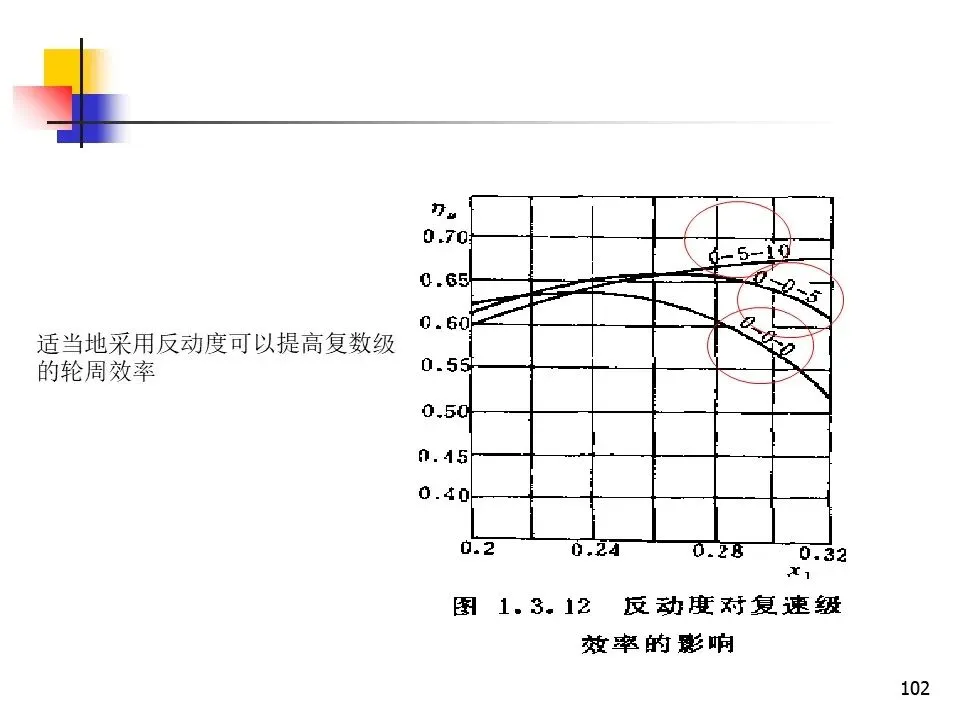

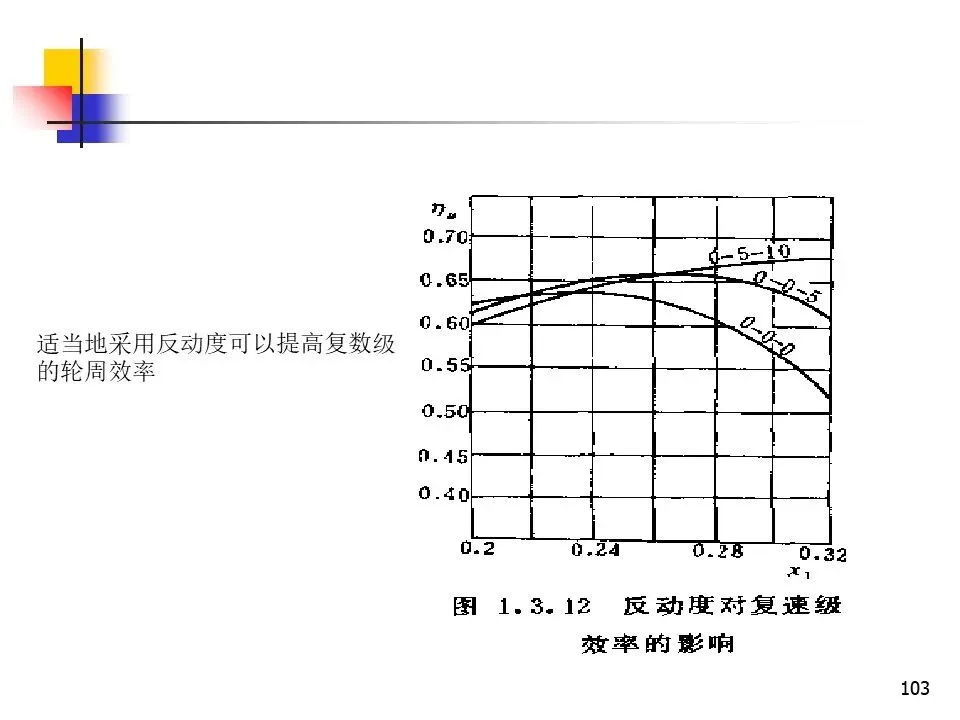

可通过改变其通流面积来控制进汽量中小汽轮机用复速级作调节级；

大型汽轮机常用单列冲动级作调节级；

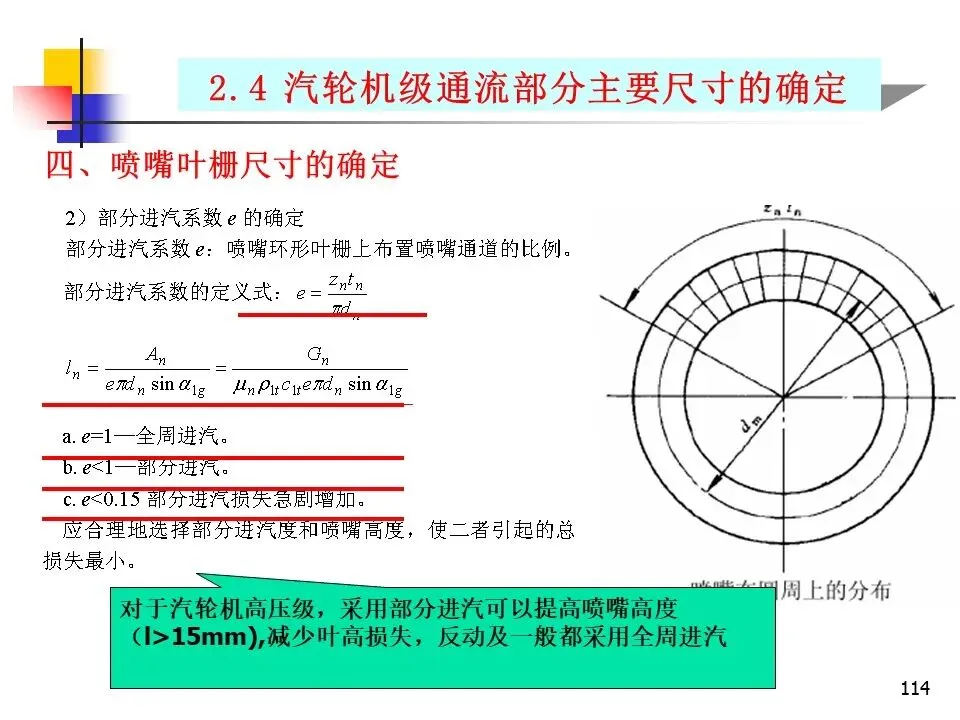

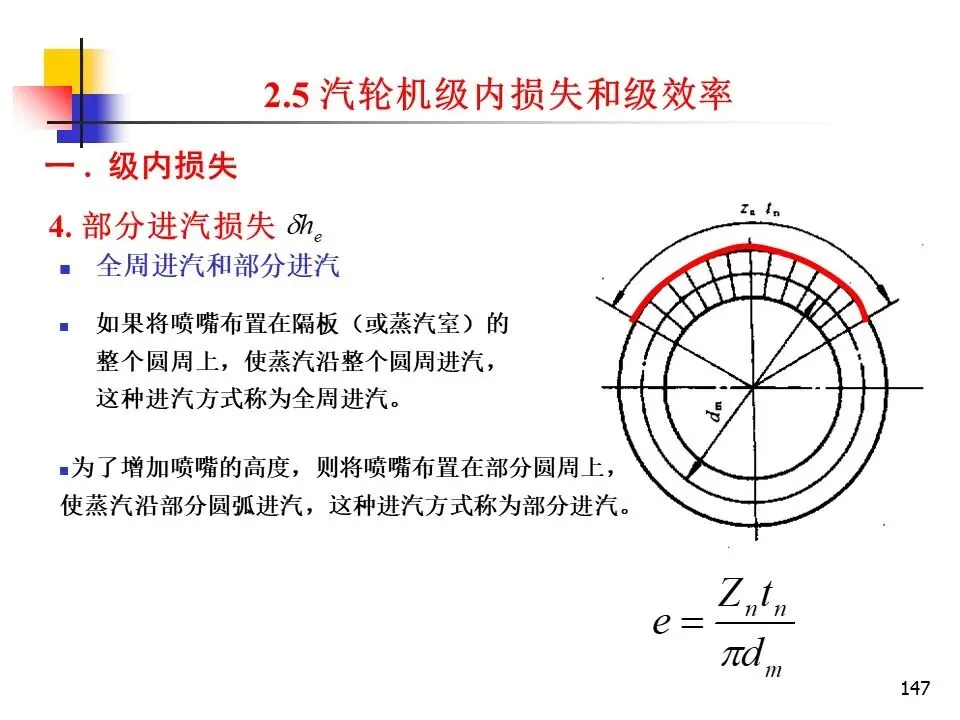

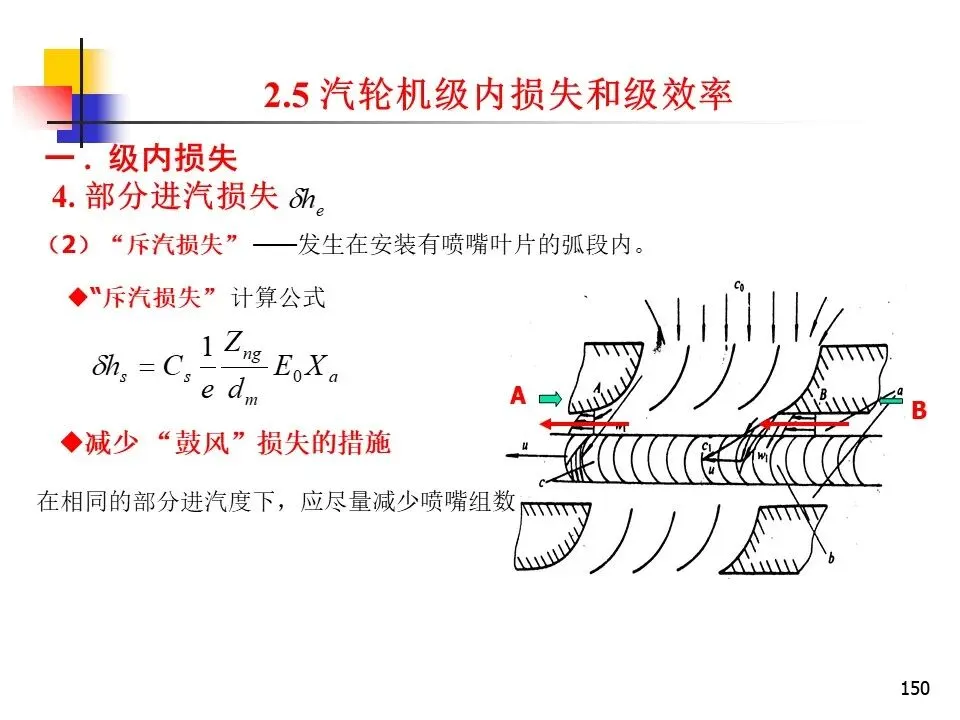

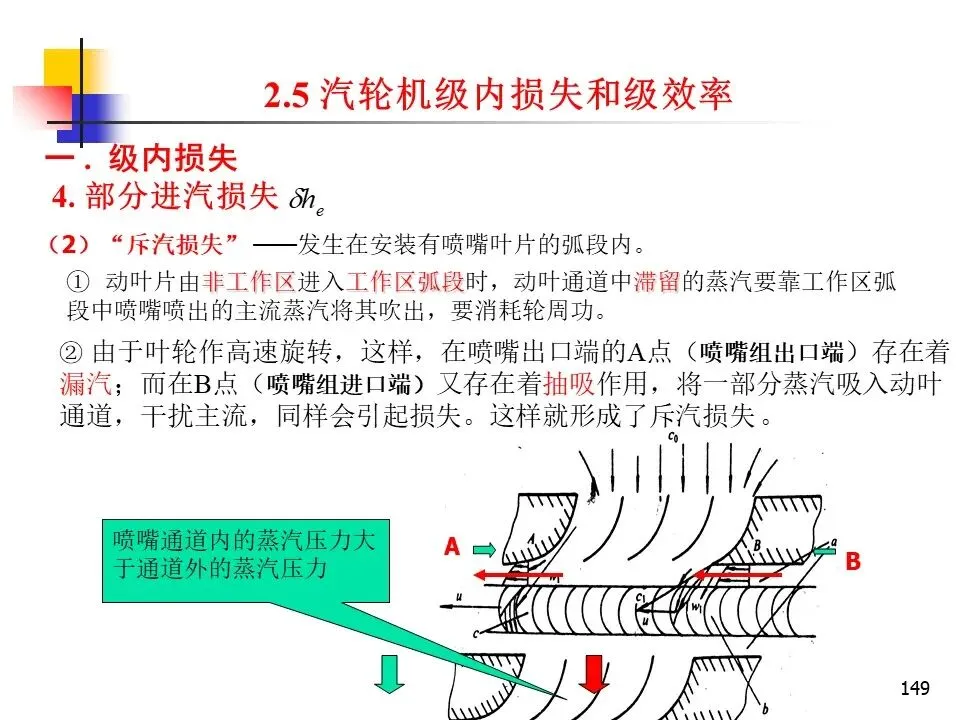

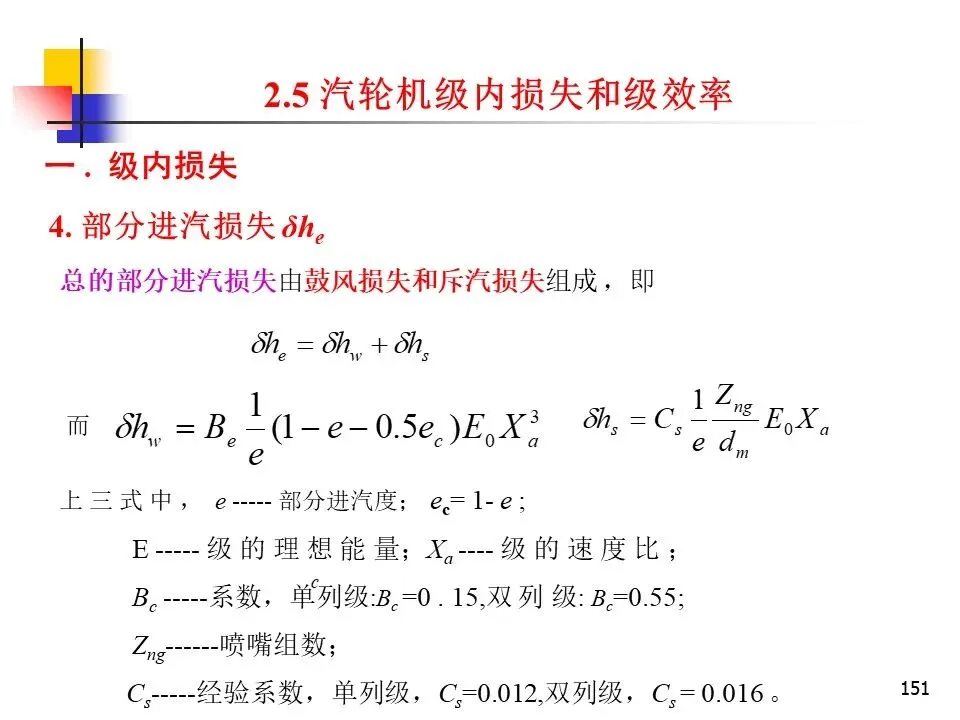

总是做成部分进汽。

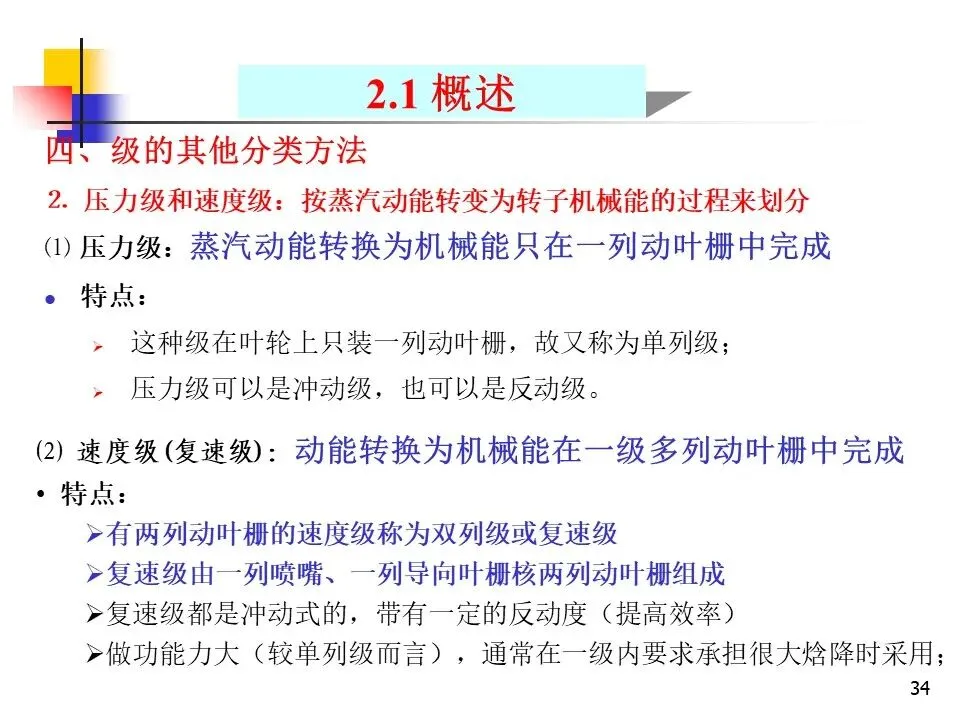

⑵ 非调节级：通流面积不随负荷变化而改变的级。

不通过改变进汽面积控制其进汽量可以是全周进汽，也可以是部分进汽
