干注塑模具设计与制造这行有些年头了，我始终认准一个道理：基础结构才是所有复杂设计的根。见过一些刚入行的新人一上来就啃复杂的倒装模、叠层模，结果连基本的零件名称和动作逻辑都没捋顺，反而走了弯路。最近整理了一套模具结构课件，从基础零件命名到整套模具的开合模动作，从二板模、三板模的剖视图到分型抽芯的工艺细节都覆盖到了，不管是入行新人打基础，还是老工程师查漏补缺，都很实用。
一、三类主流模具结构
注塑模具的形式千变万化，但量产中最常用的结构脱不开三类：二板模、三板模和热流道模具。

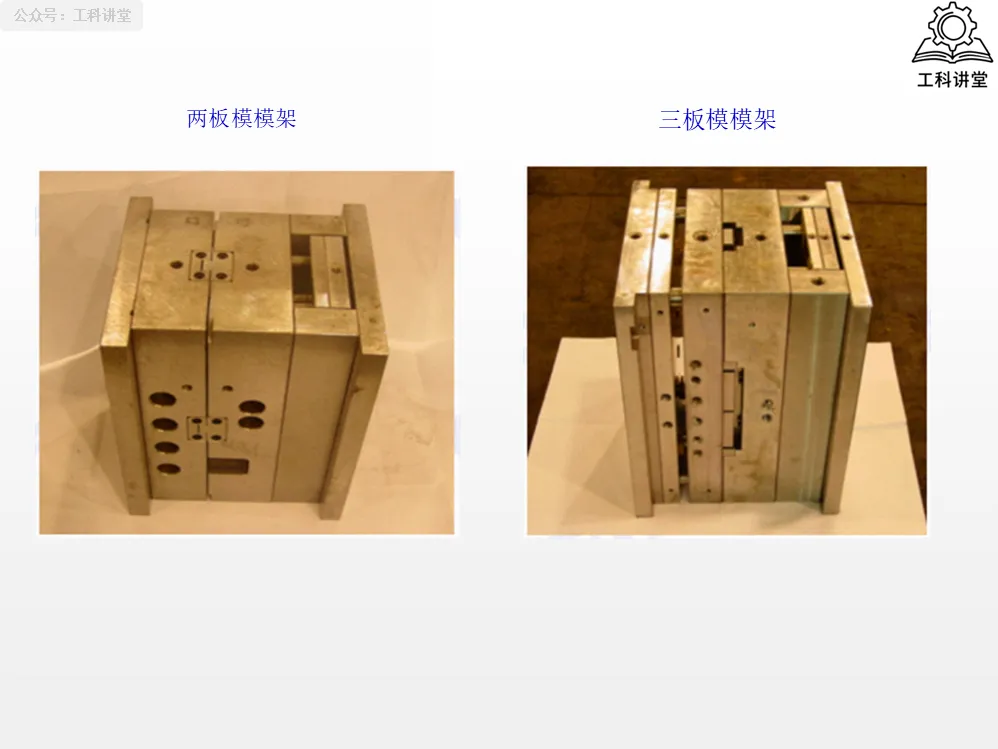

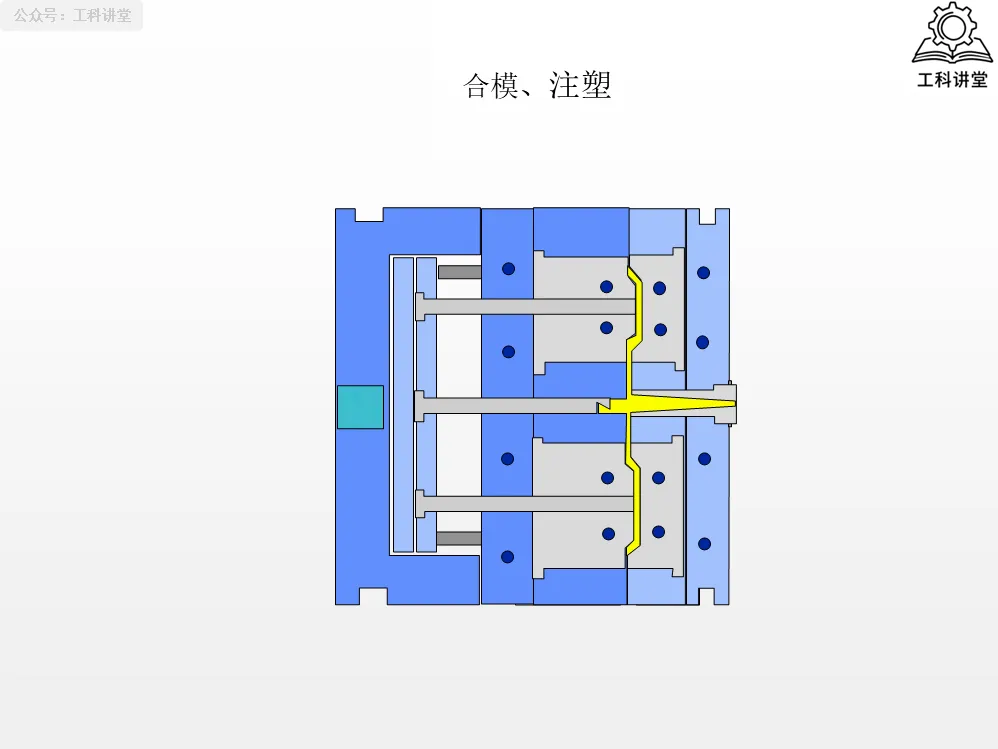

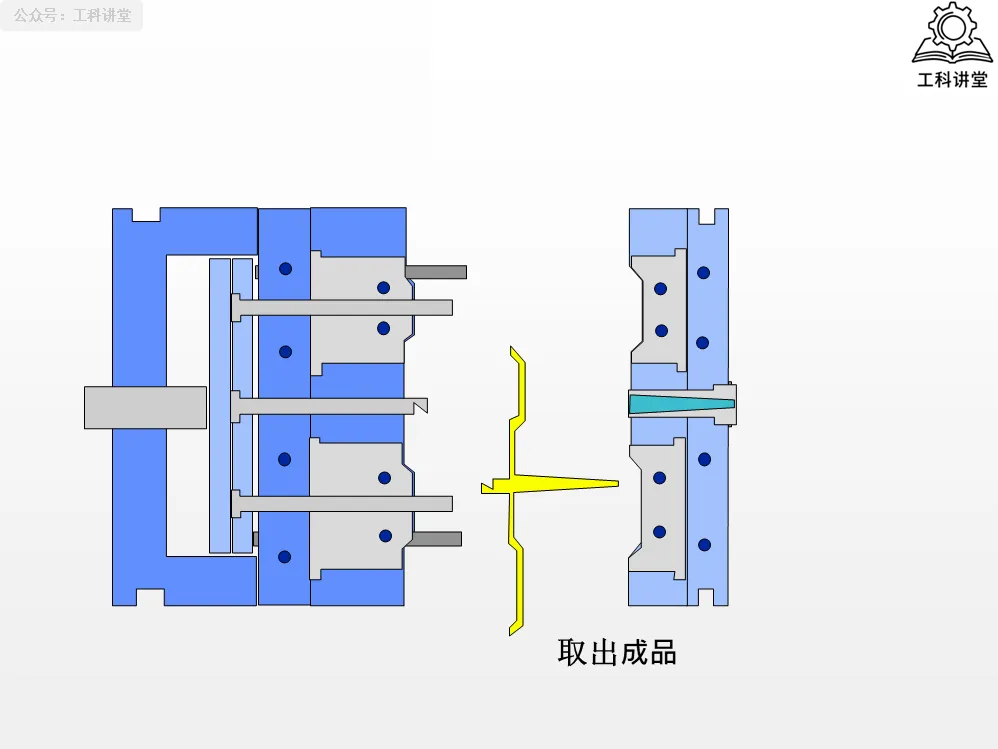

二板模是最基础、普及率最高的结构，开模后产品和水口一同留在动模侧，一次顶出就能取出成品，结构简单、制造成本低，绝大多数常规塑胶件都用这种结构。
三板模比二板模多了一块脱料板，开模时分两段打开，水口料能自动脱落，适合点浇口进胶的产品，省去人工剪水口的工序，自动化程度更高。
而热流道模具的核心是让浇注系统全程恒温，整个成型过程中流道内的塑料始终保持熔融状态，几乎没有水口料浪费，适合大批量长线生产，只是结构复杂度和维护成本也更高。

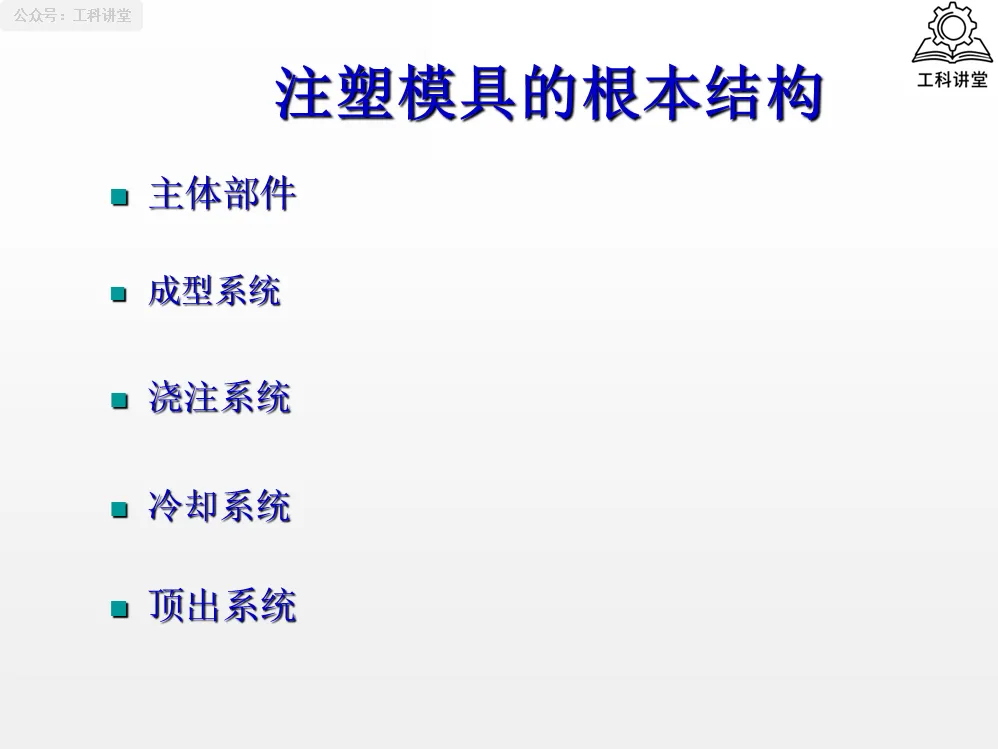

不管是哪一类模具，核心功能都由五大系统支撑，接下来我们一层层拆开讲。
二、五大核心系统

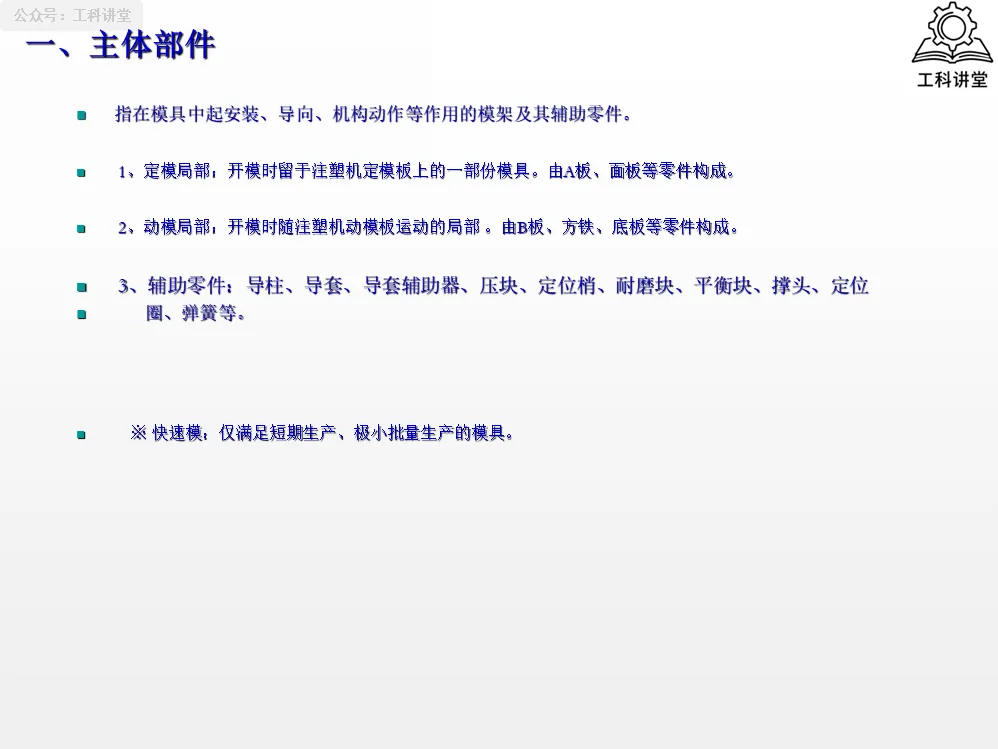

1. 主体部件

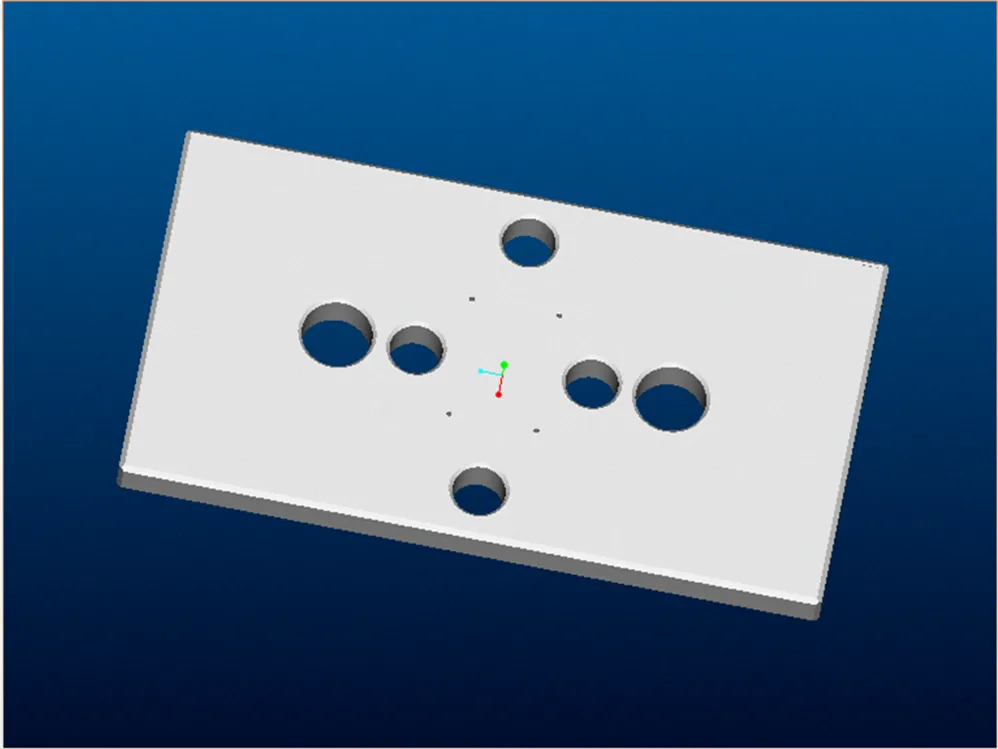

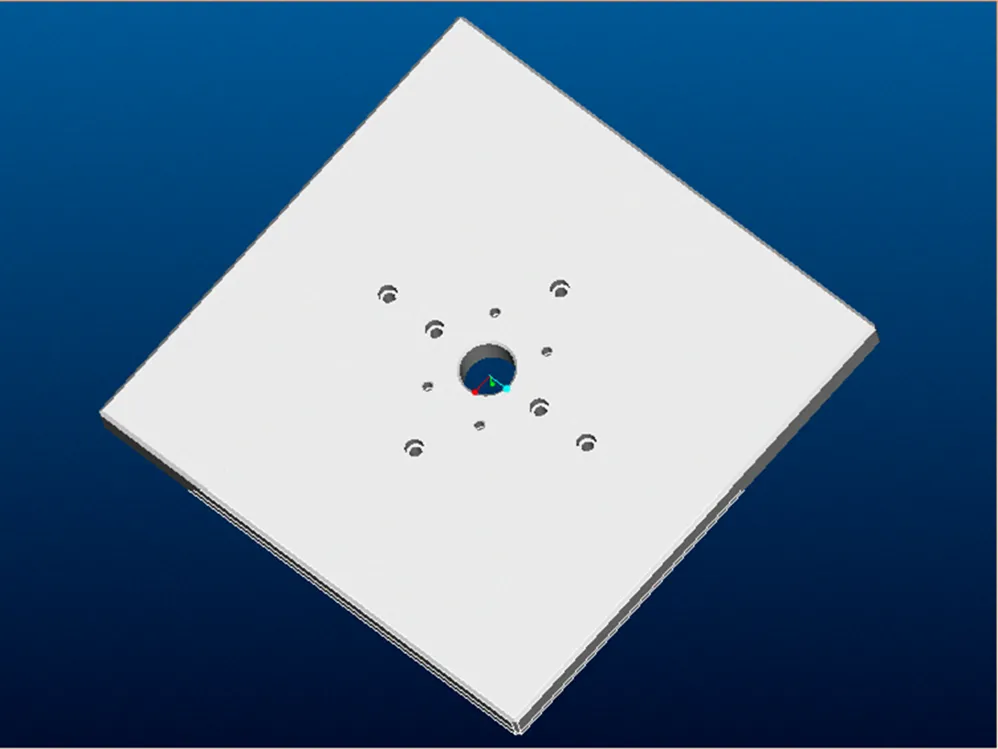

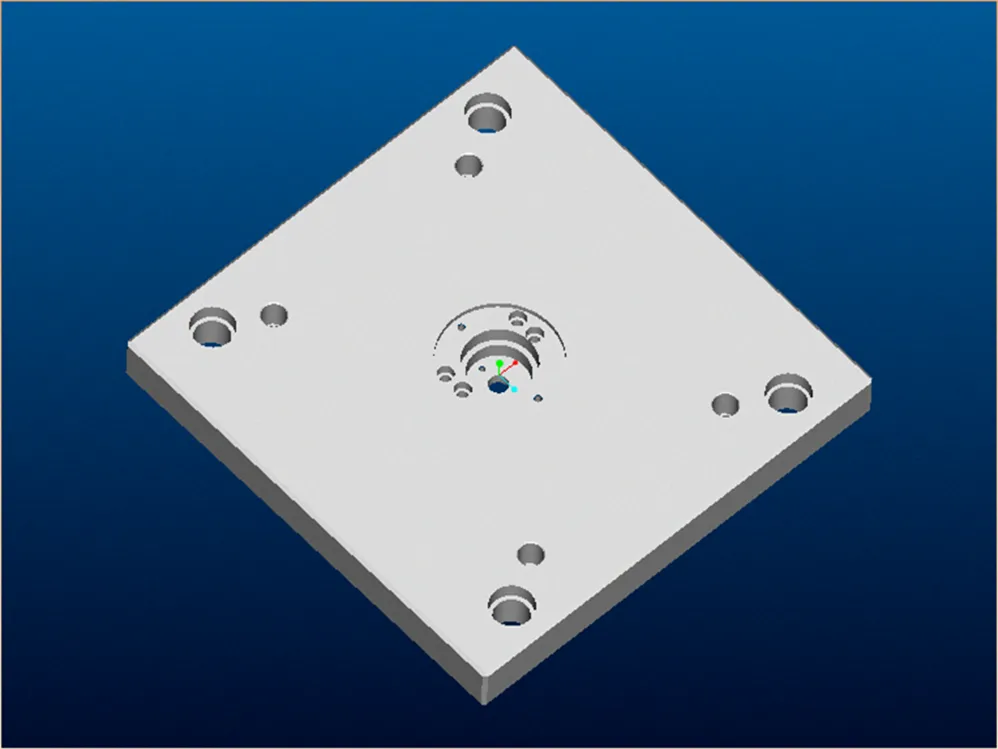

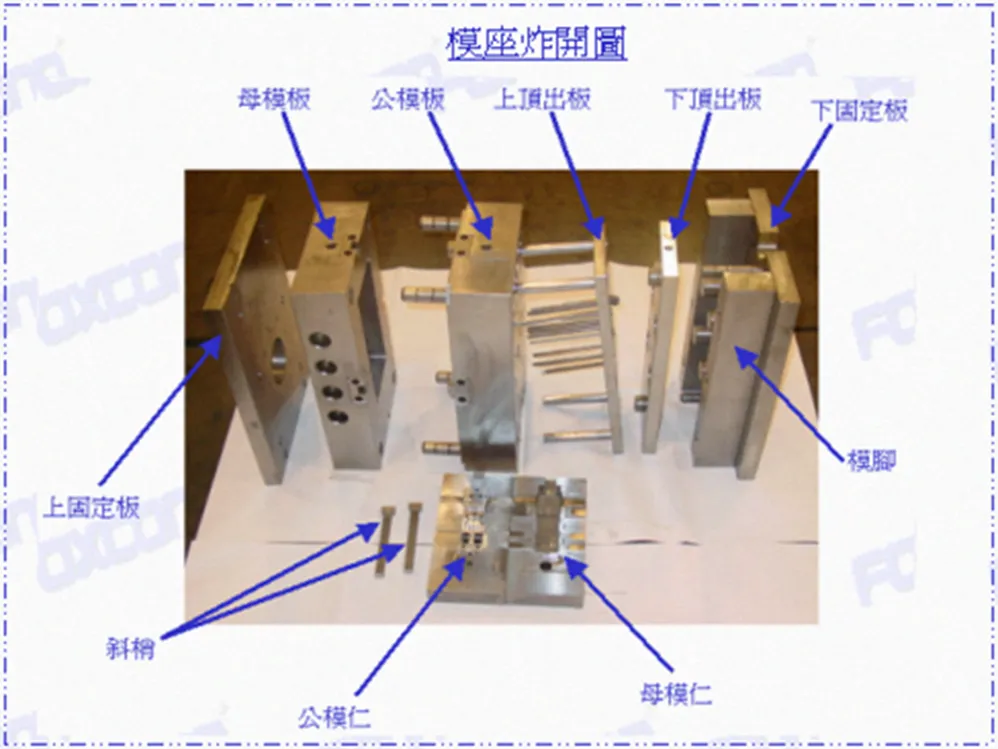

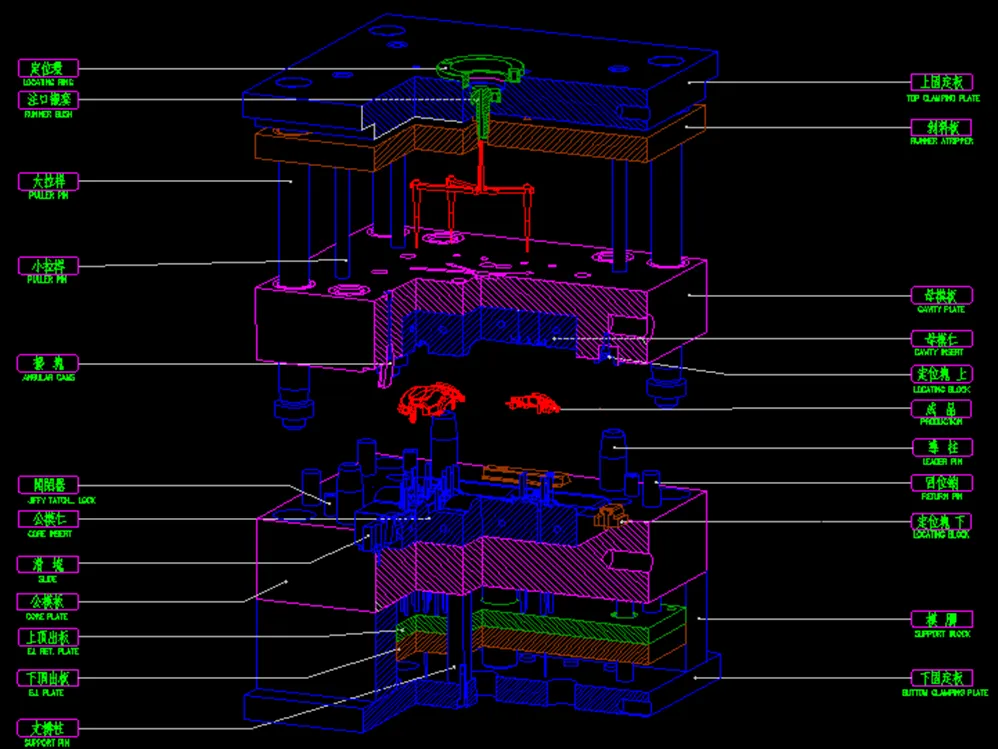

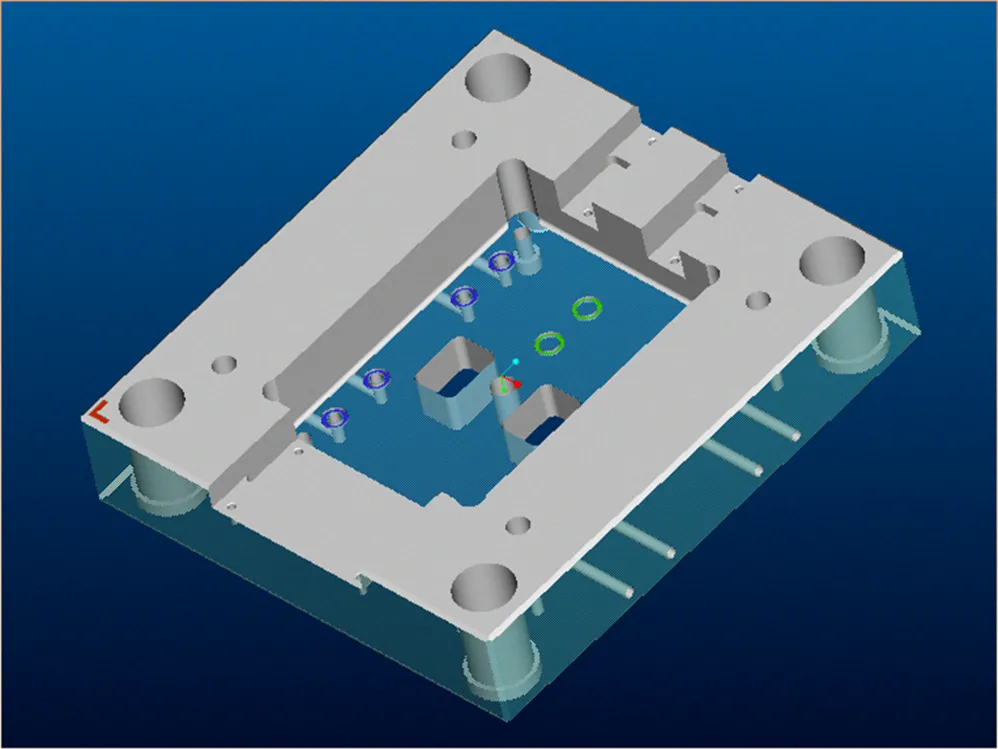

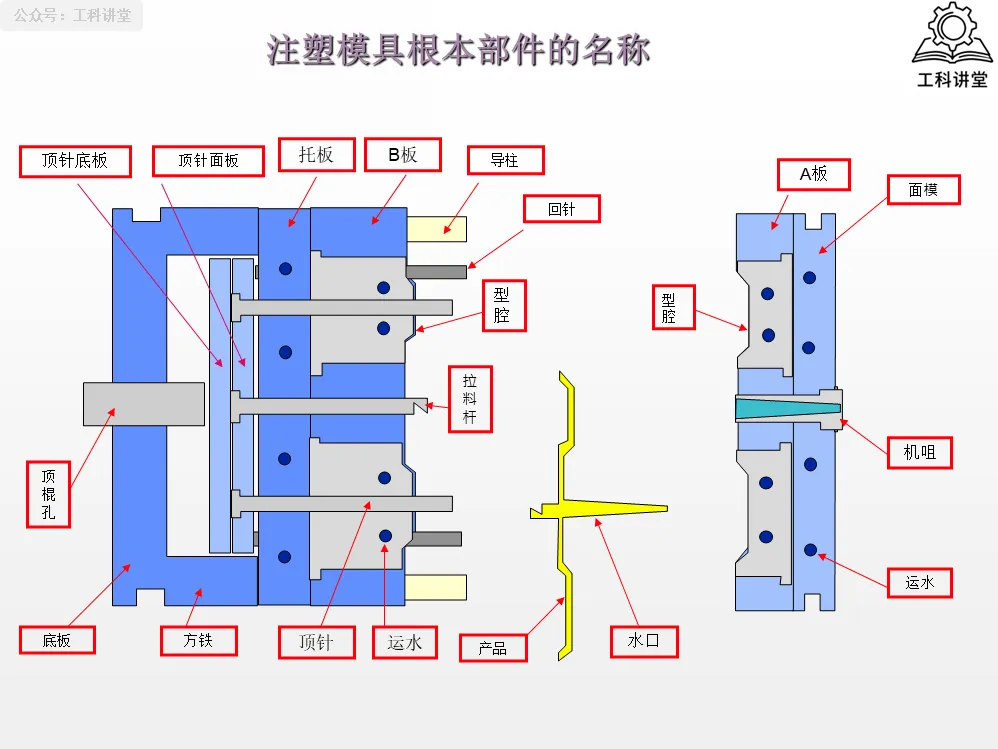

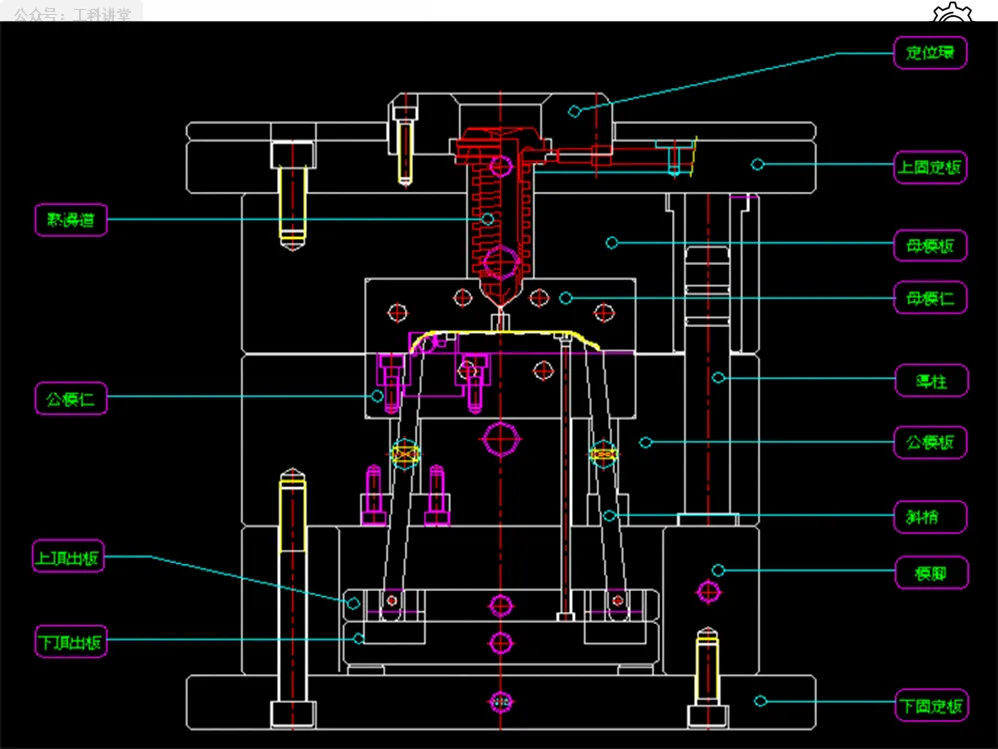

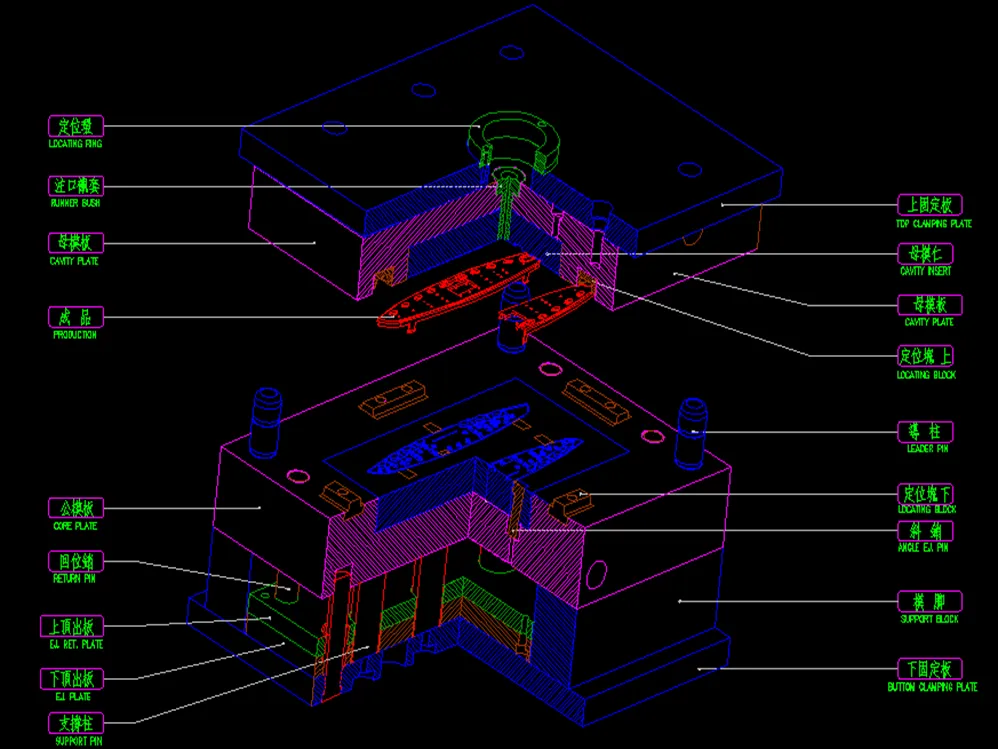

主体部件也就是行业常说的模架，负责整套模具的安装固定、开合导向和动作承载，是所有零件的 “安装基体”。它分为定模和动模两部分：开模时固定在注塑机定模板上的是定模部分，主要由 A 板、面板组成；随机床动模板移动的是动模部分，由 B 板、方铁、底板构成。

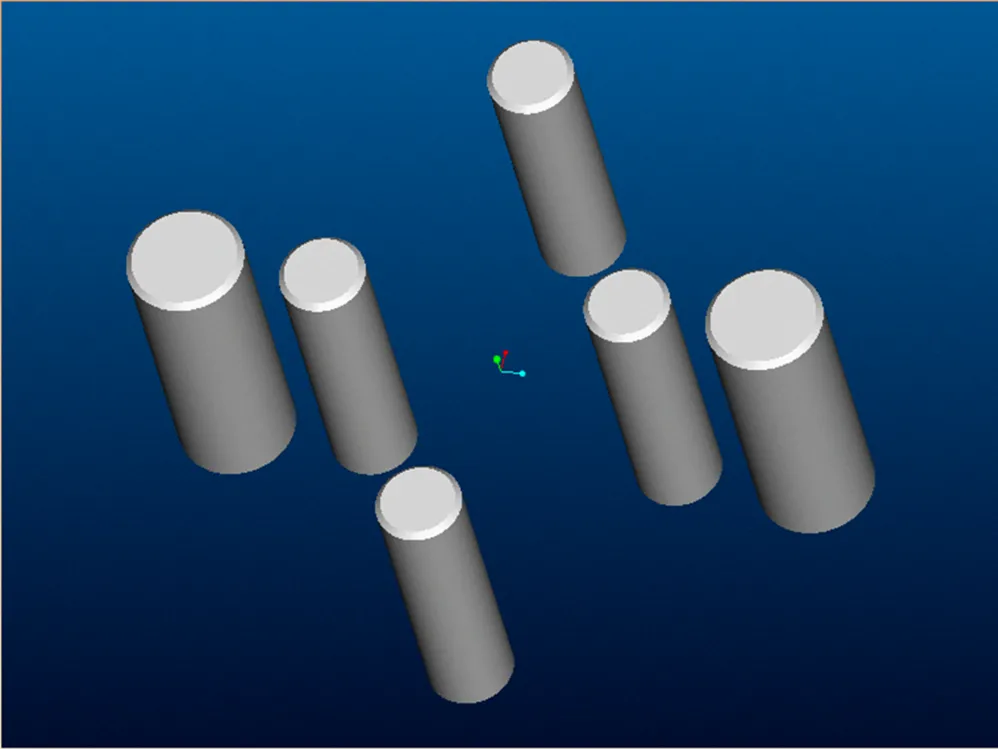

除此之外还有导柱、导套、定位圈、撑头、弹簧、耐磨块等辅助零件。别小看这些小零件，模具的开合精度、使用寿命，很多时候就靠这些细节把控。很多快速模为了压缩成本会简化辅助零件，但只适合短期小批量打样，长期量产的模具这些地方绝对不能省。

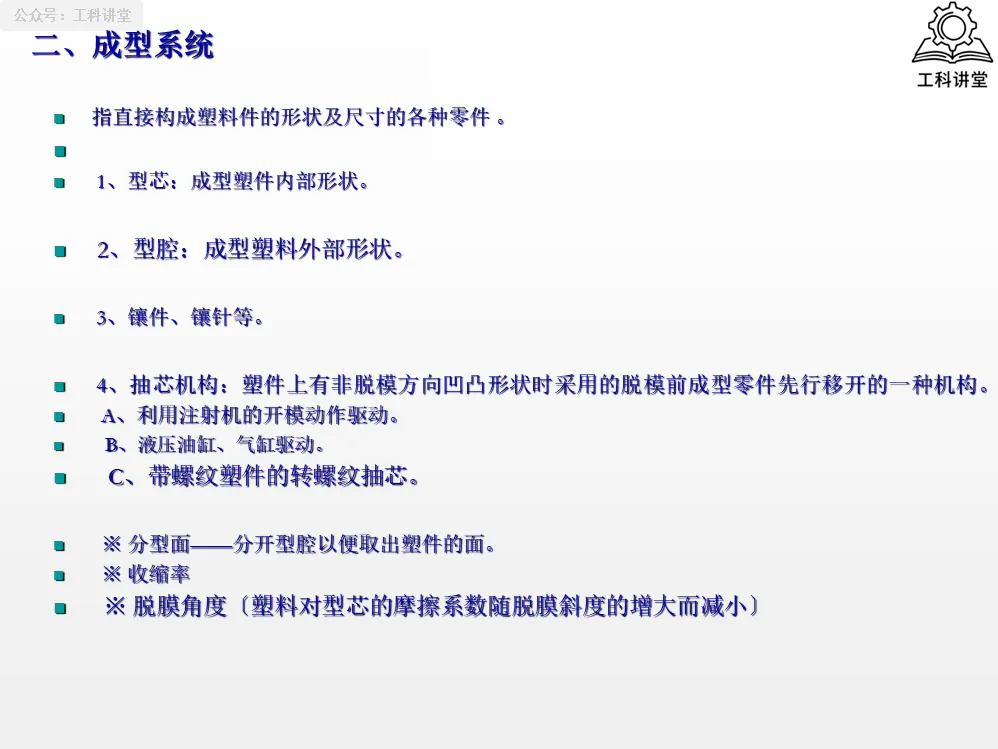

2. 成型系统

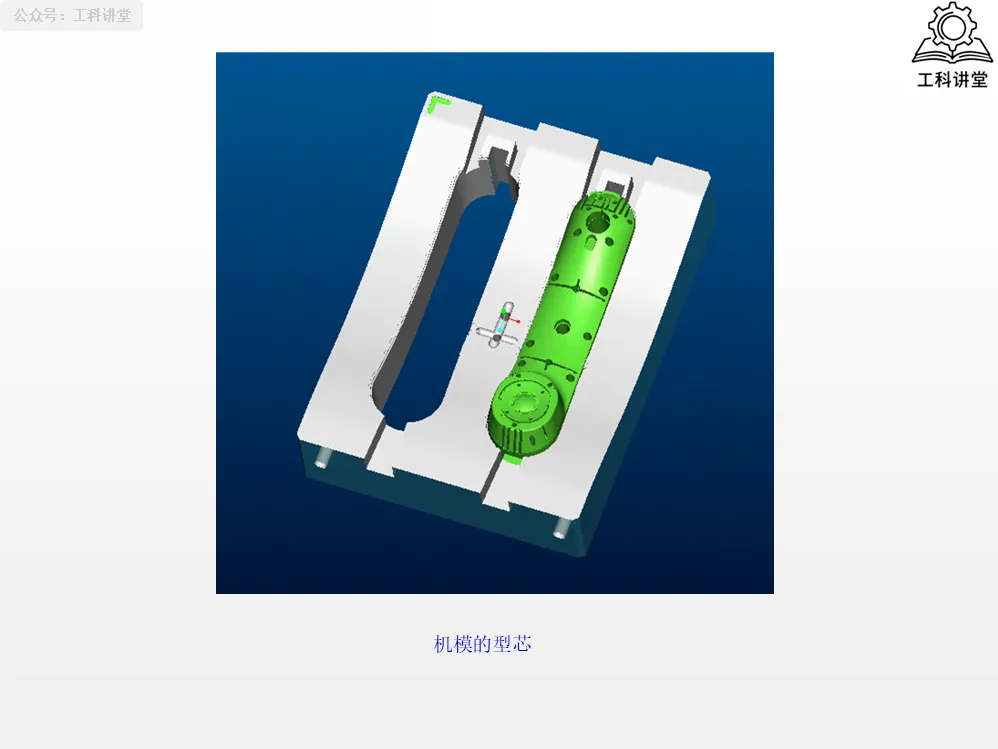

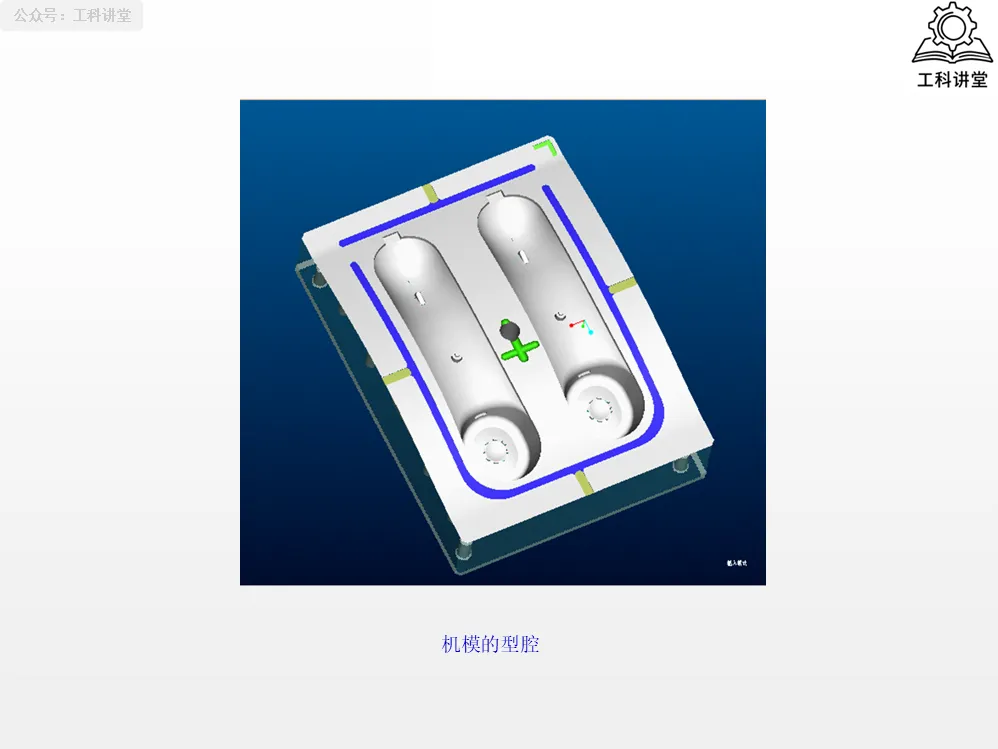

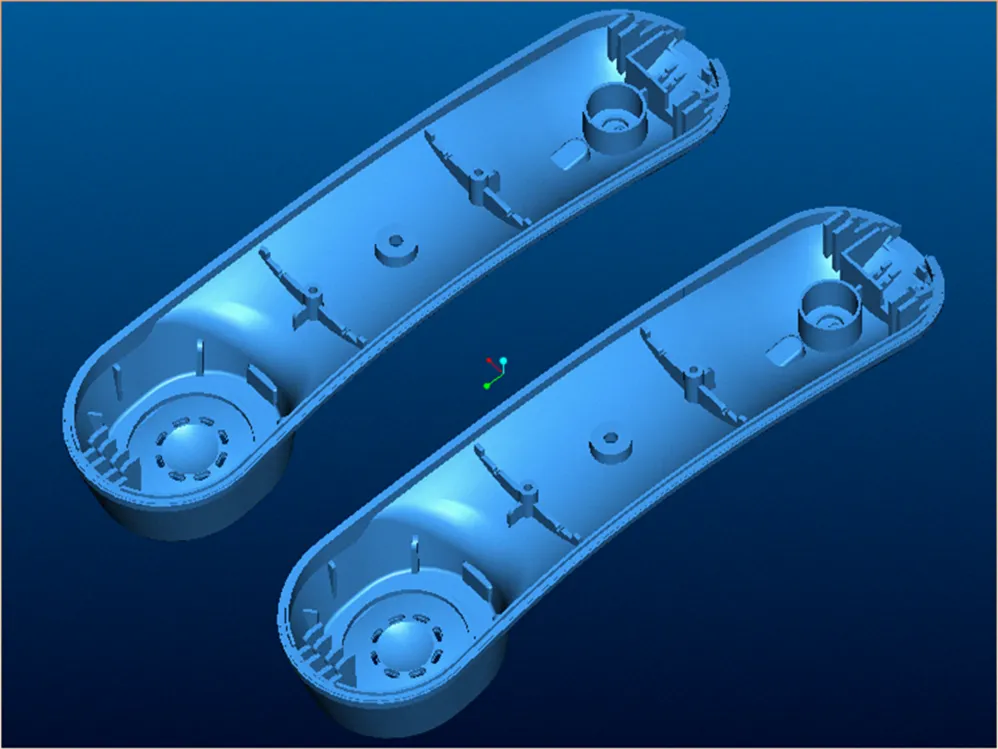

成型系统是直接决定产品尺寸、外观和结构的核心部分，也是整套模具的设计重点。其中型腔负责成型产品的外部轮廓，型芯负责成型产品的内部形状；遇到复杂结构或者易损部位，会做成镶件、镶针，既方便加工，也便于后期维修更换。

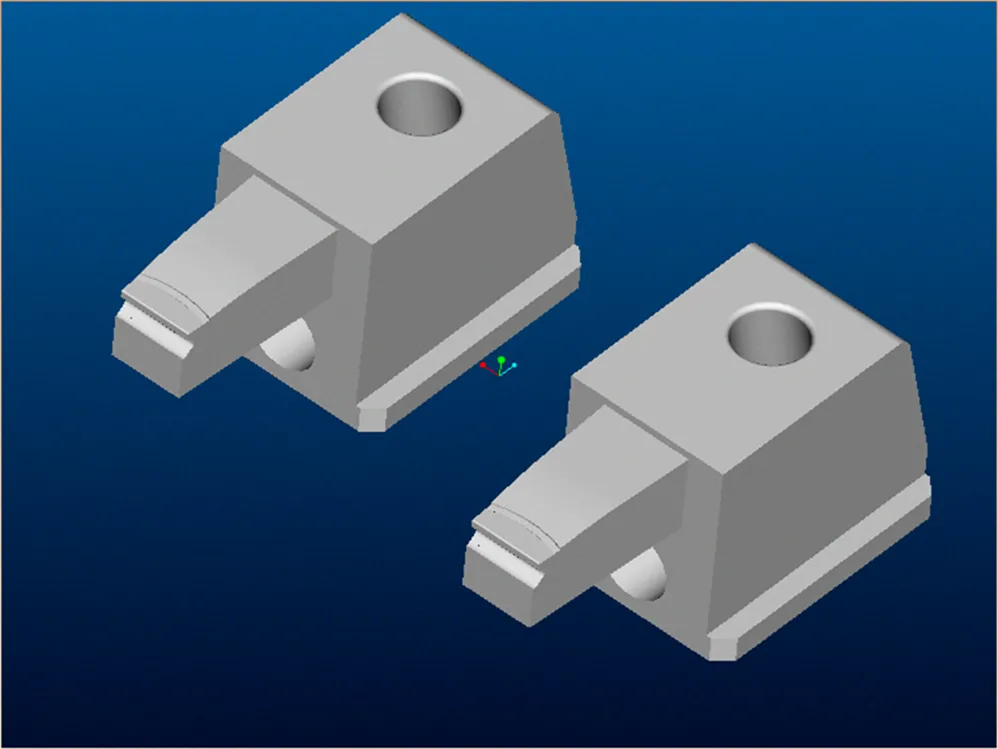

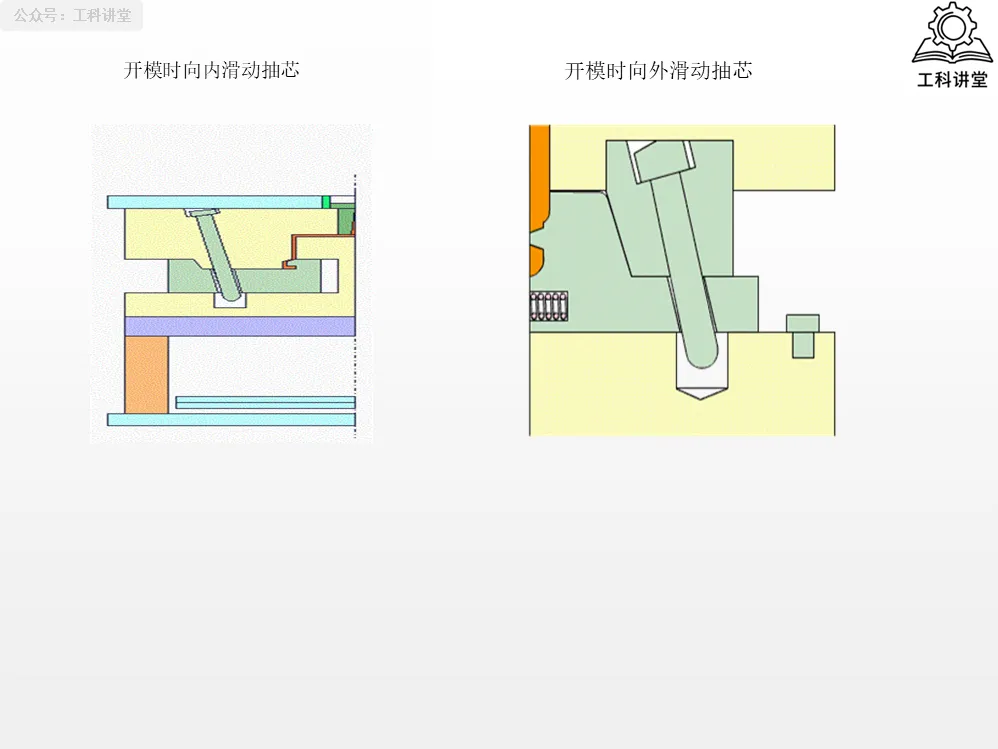

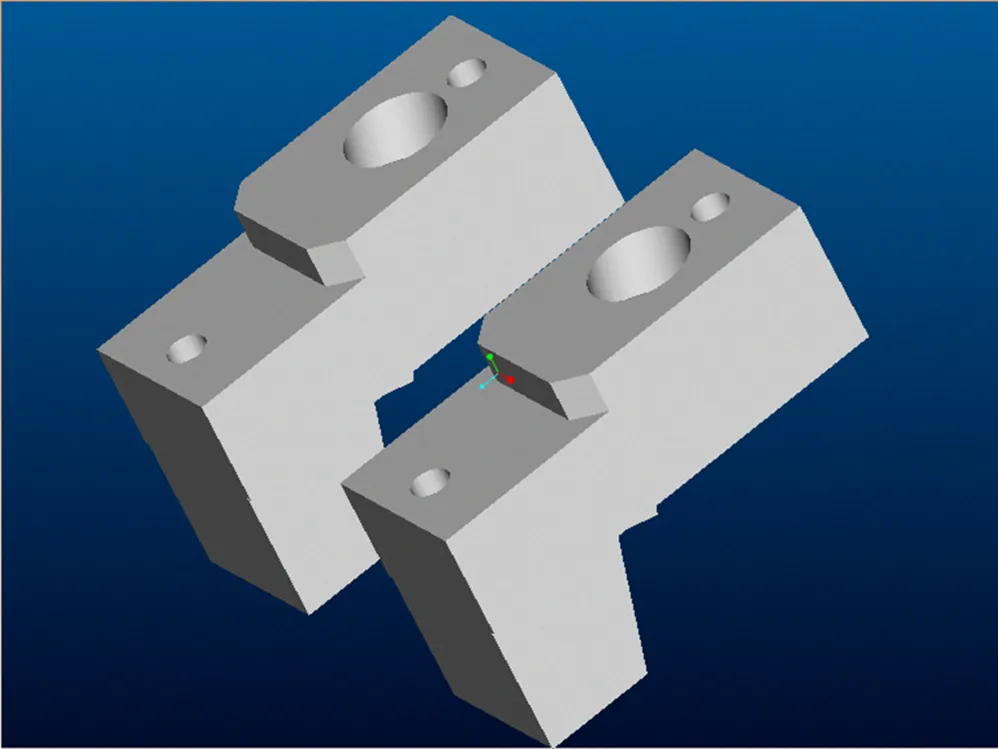

如果产品上有和开模方向不一致的倒扣、侧孔，就必须搭配抽芯机构。常见的有靠开模力驱动的滑块、斜顶，也有油缸、气缸驱动的结构，带内螺纹的产品还要专门做螺纹旋出机构。
这里提两个基础但致命的参数：收缩率和脱模斜度。收缩率选偏了，产品尺寸直接不合格；脱模斜度不够，轻则顶白、粘模，重则直接顶穿产品。尤其是深腔、咬花面的产品，斜度宁可做大一点，也别卡着下限设计。

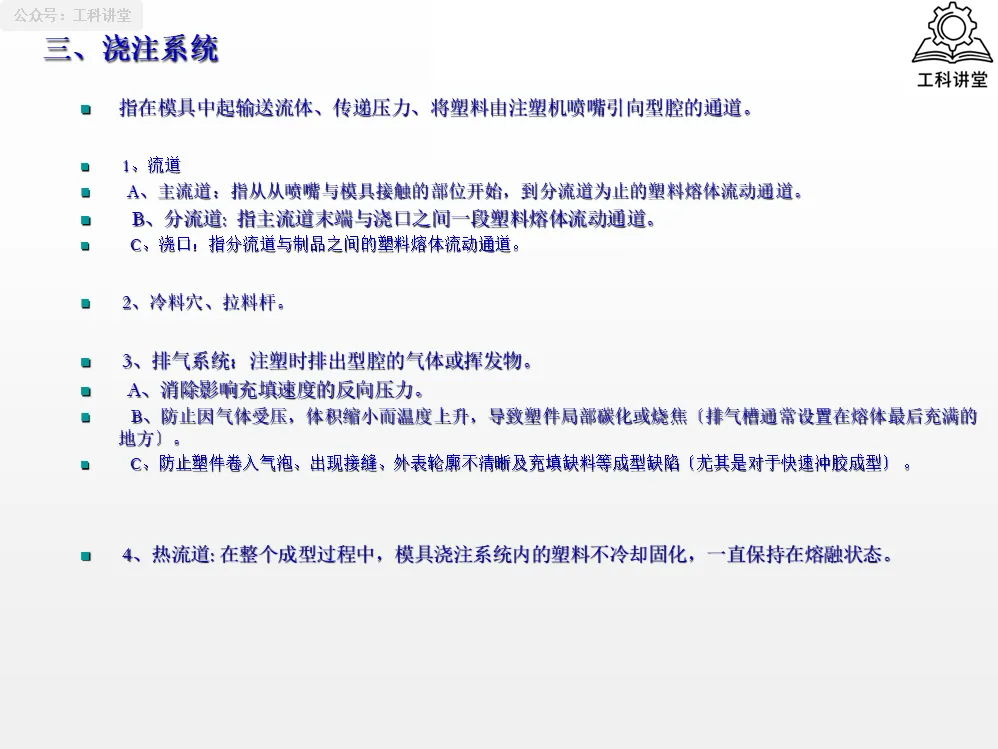

3. 浇注系统

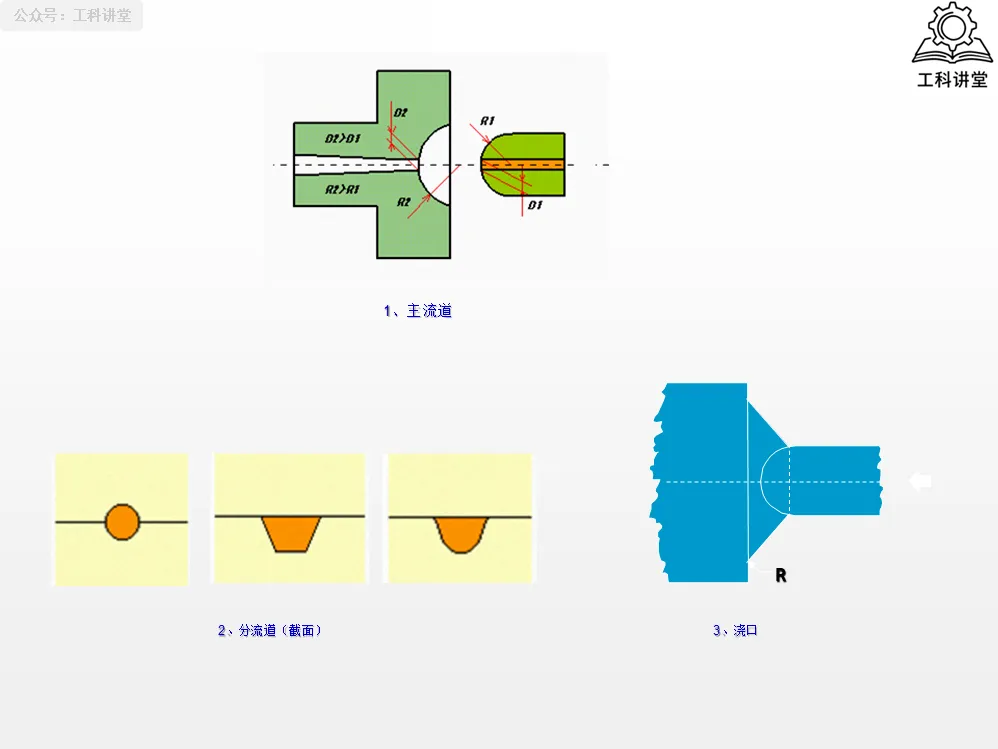

浇注系统是把熔融塑料从注塑机喷嘴输送到型腔的通道，分为主流道、分流道、浇口三段。主流道对接机床喷嘴，分流道把熔体均匀分配到各个型腔，浇口是连接分流道和产品的最后一段，控制着进胶速度和方向。

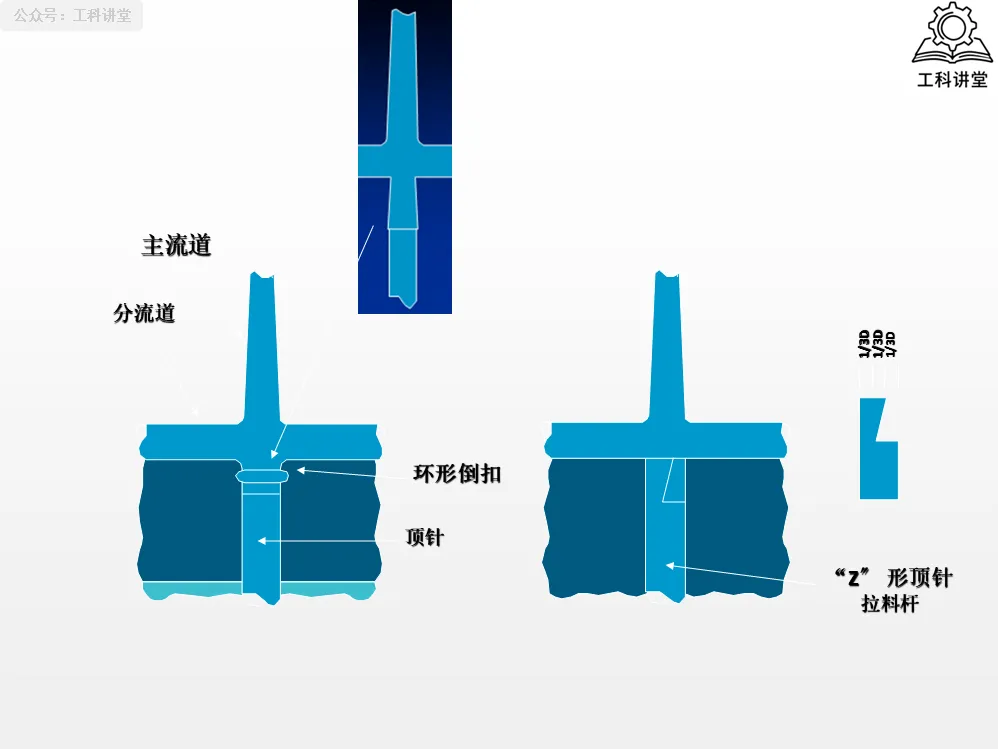

配套的还有冷料穴和拉料杆，用来接住料流前端的冷料，防止冷料进入型腔造成外观缺陷。很多新人容易忽略排气系统，实际生产里产品局部烧焦、缺料、熔接痕明显，十有八九和排气不畅有关。排气槽一般开在熔体最后充满的位置，看似不起眼，却直接影响成型良率。

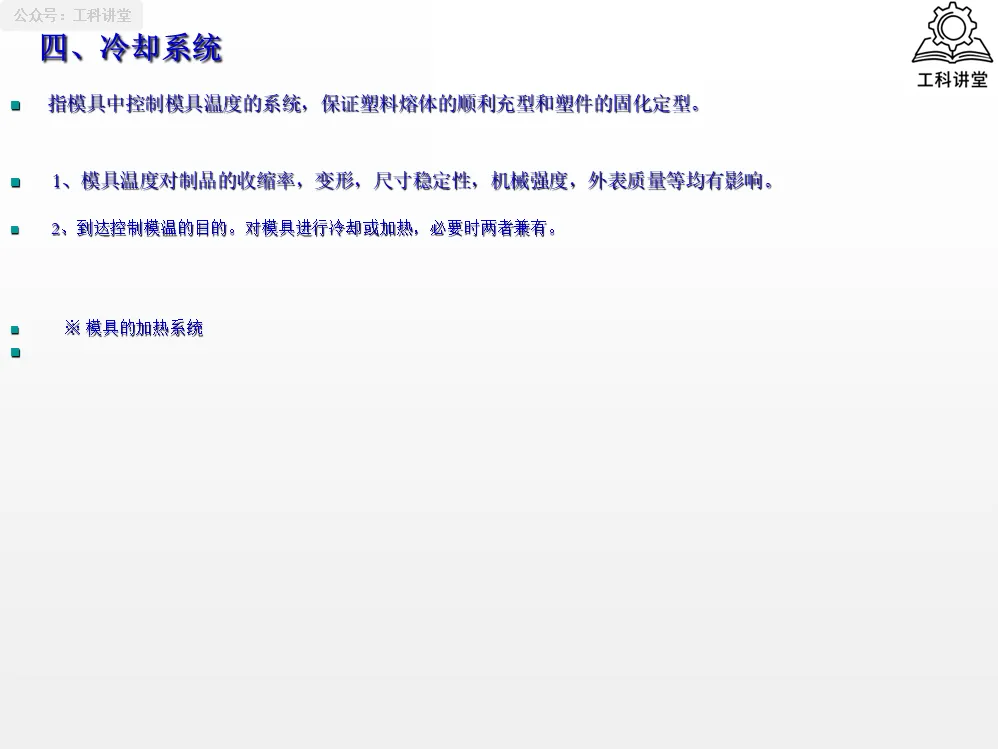

4. 冷却系统
冷却系统的作用是精准控制模具温度，让塑料在型腔内均匀冷却定型。模具温度不仅决定了成型周期长短，还直接影响产品的收缩率、变形量、外观光泽和力学强度。

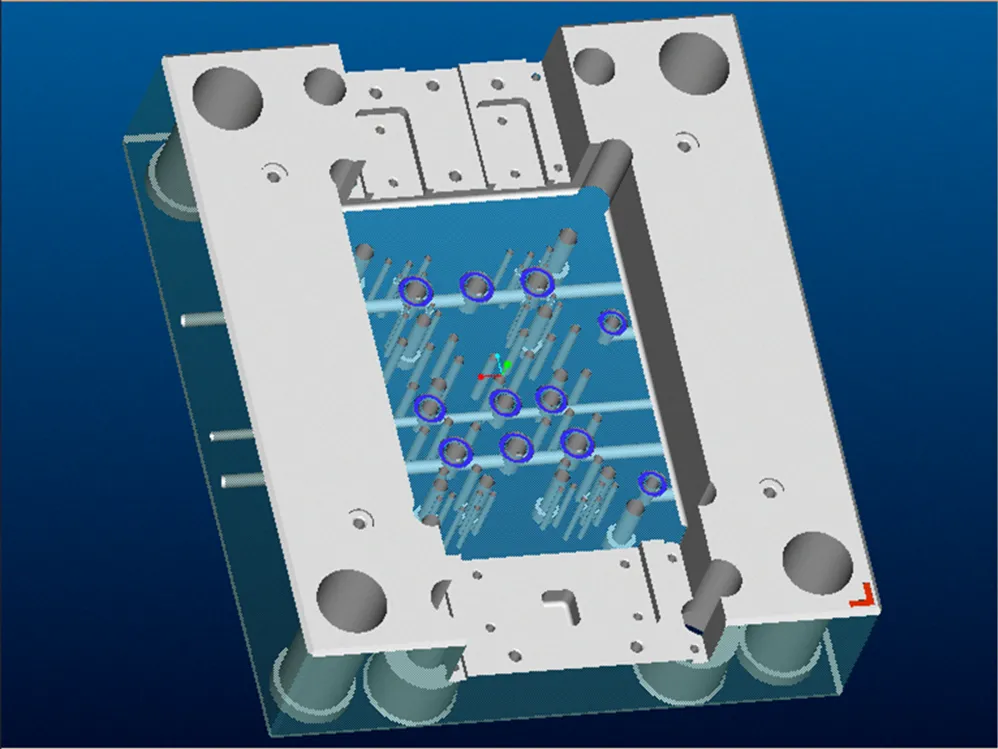

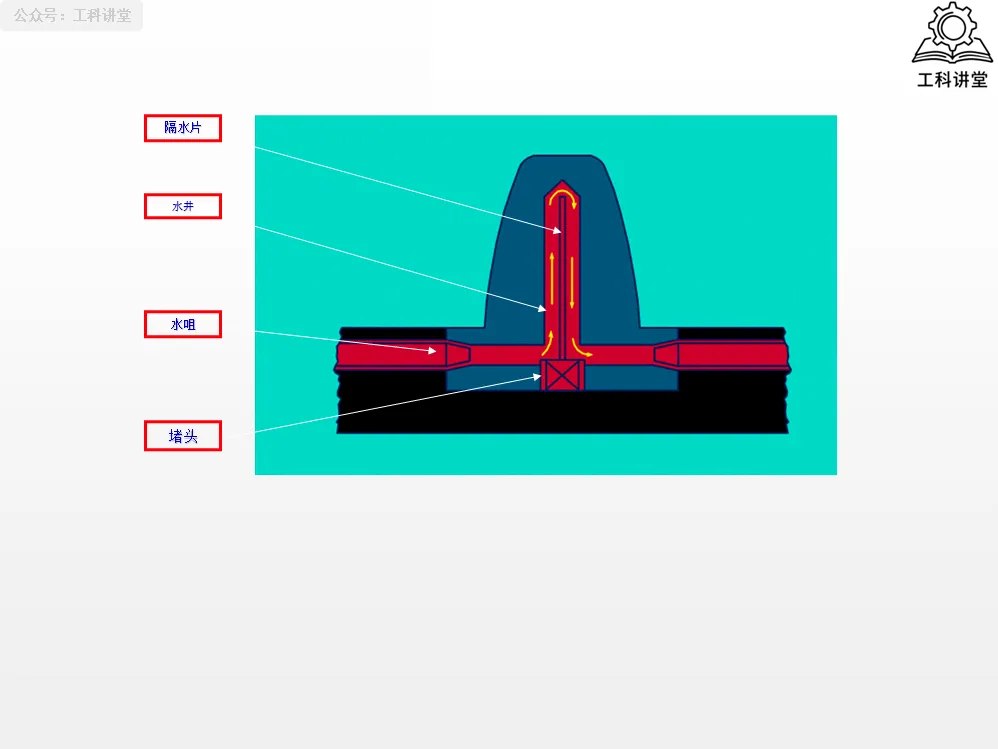

常见的冷却结构不只是直通运水，针对深腔型芯、复杂曲面，还会用到隔水片、水井等结构来提升冷却均匀性。对于 PC、PMMA 这类需要高模温的材料，还要搭配加热系统，冷热结合才能稳定控温。
5. 顶出系统

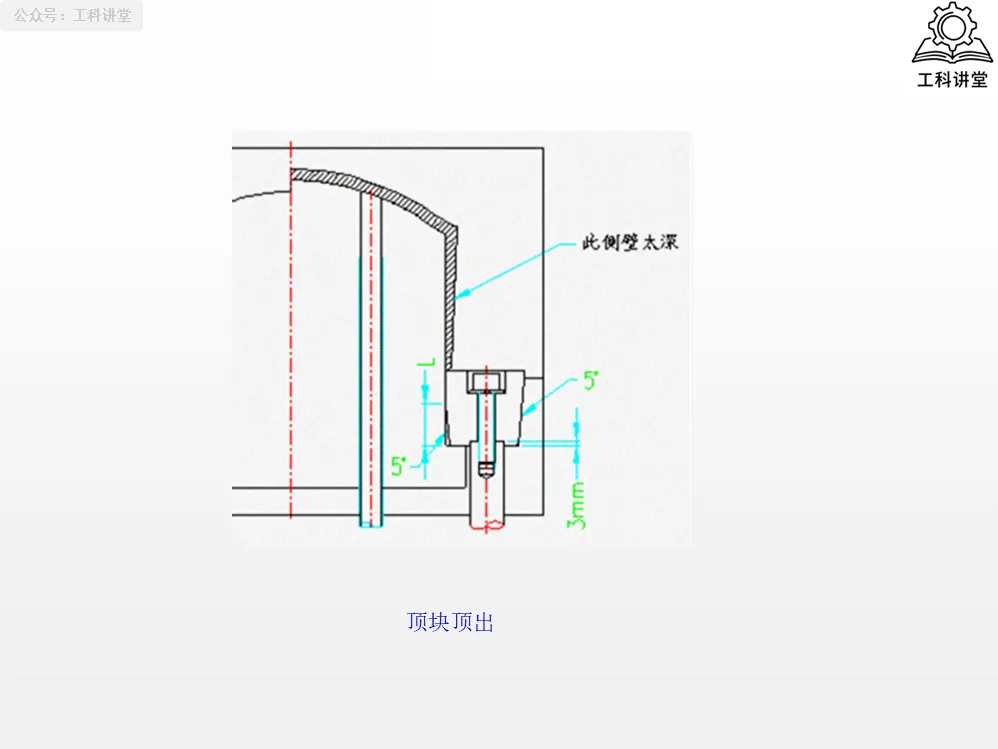

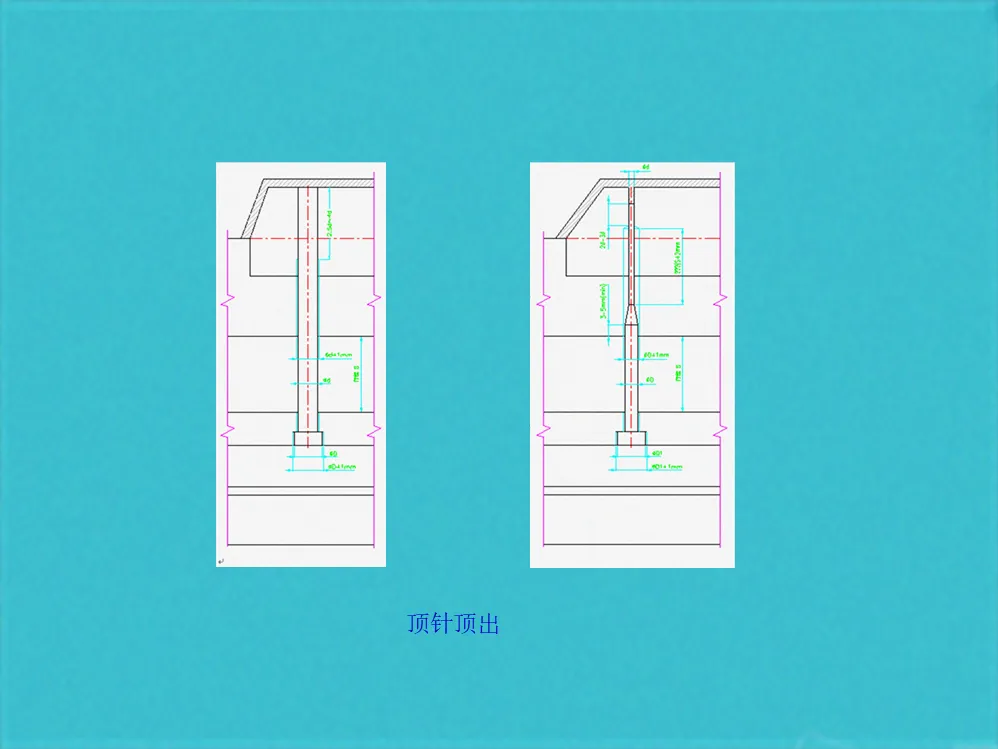

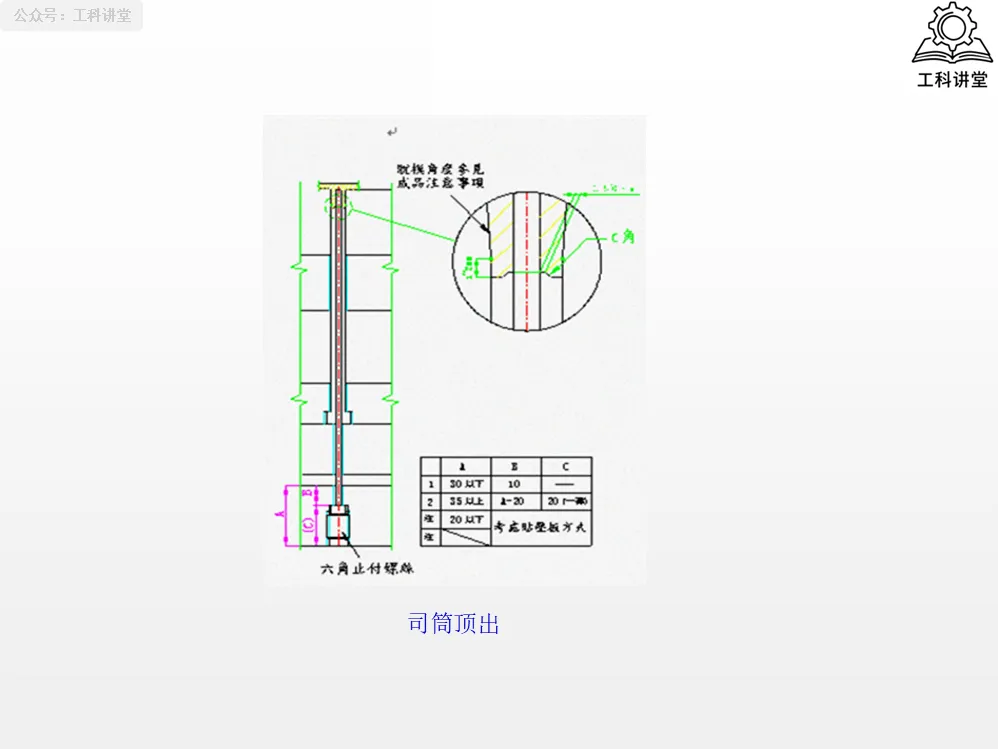

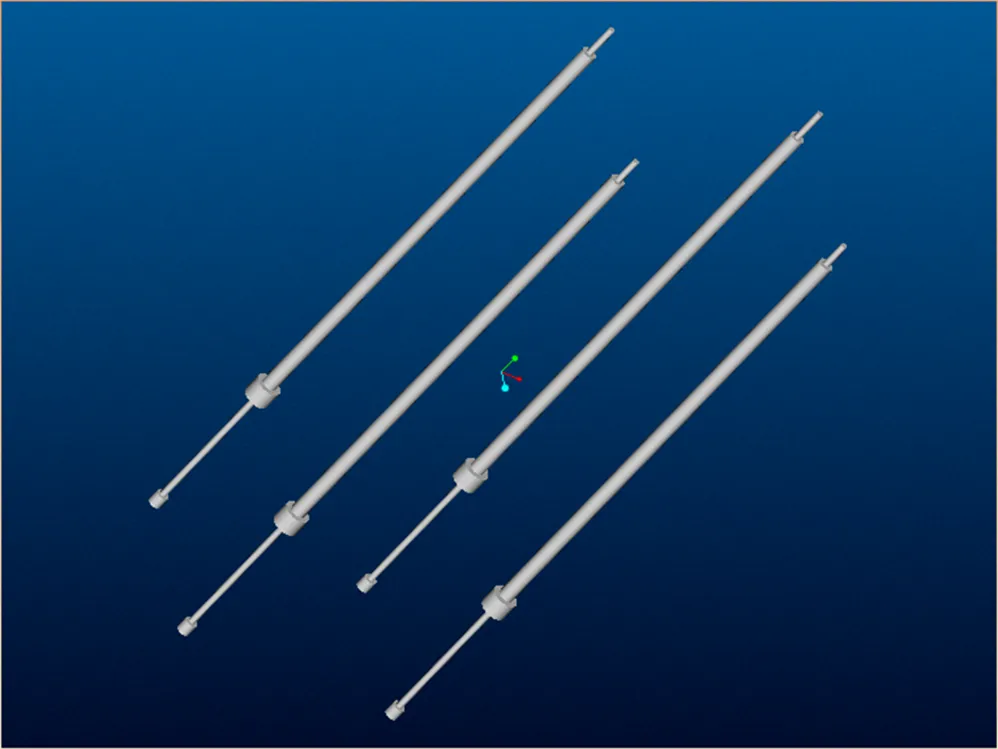

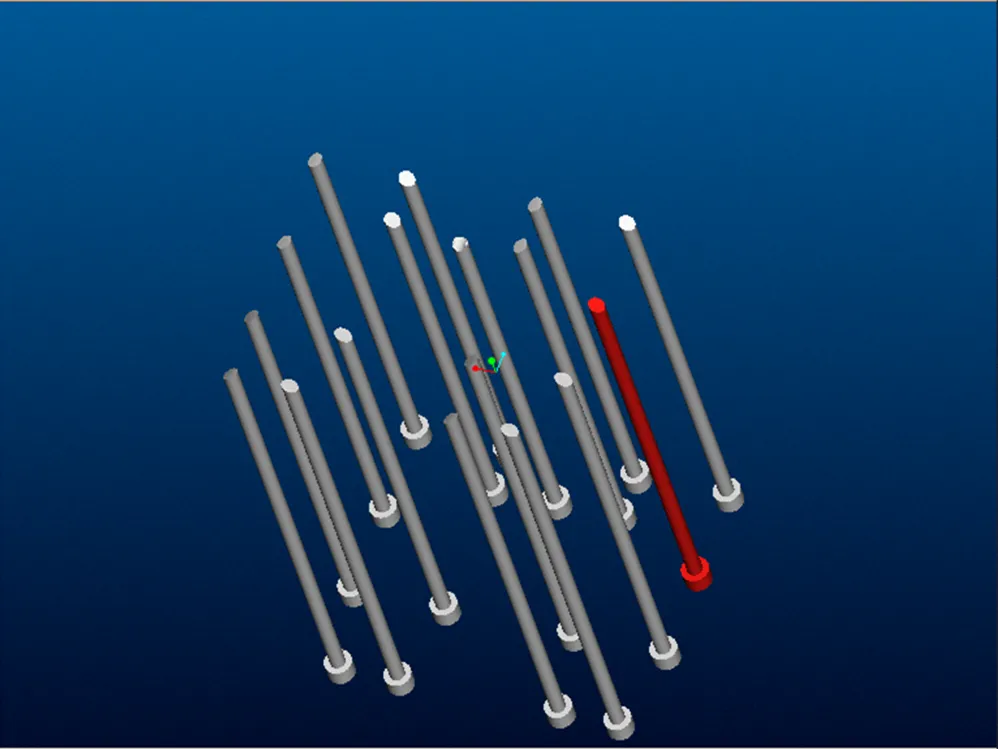

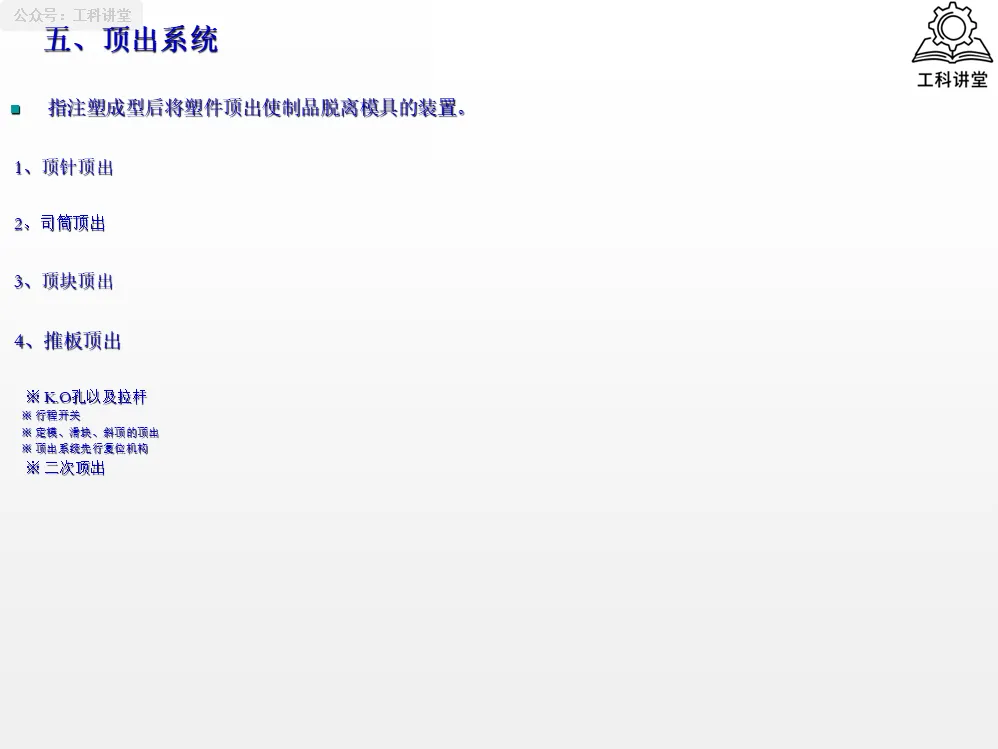

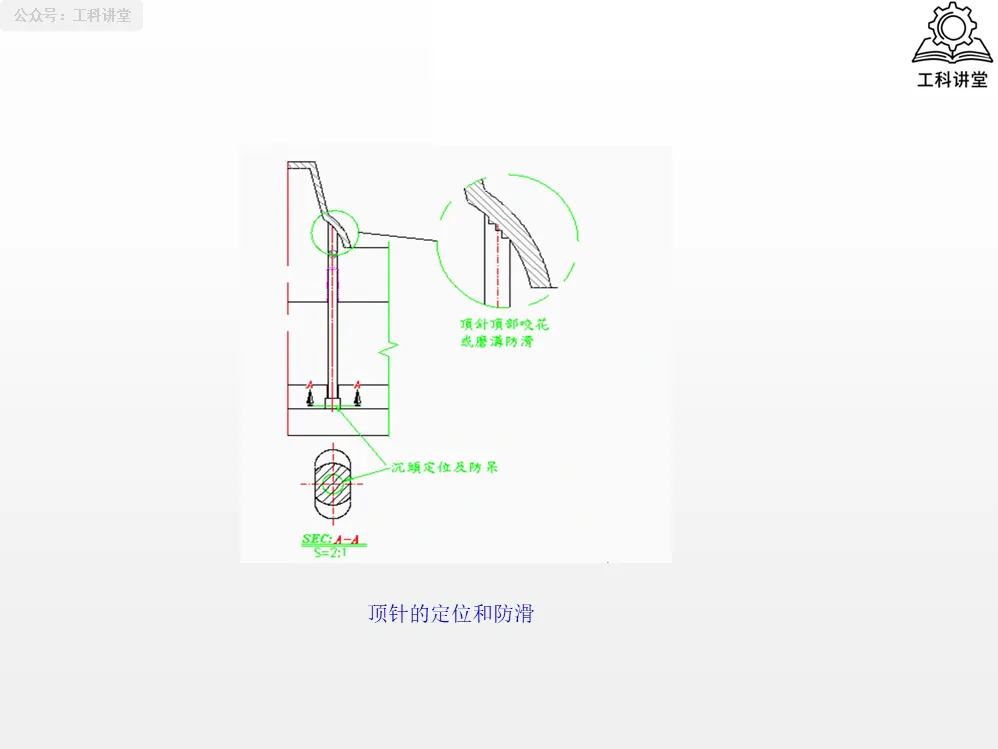

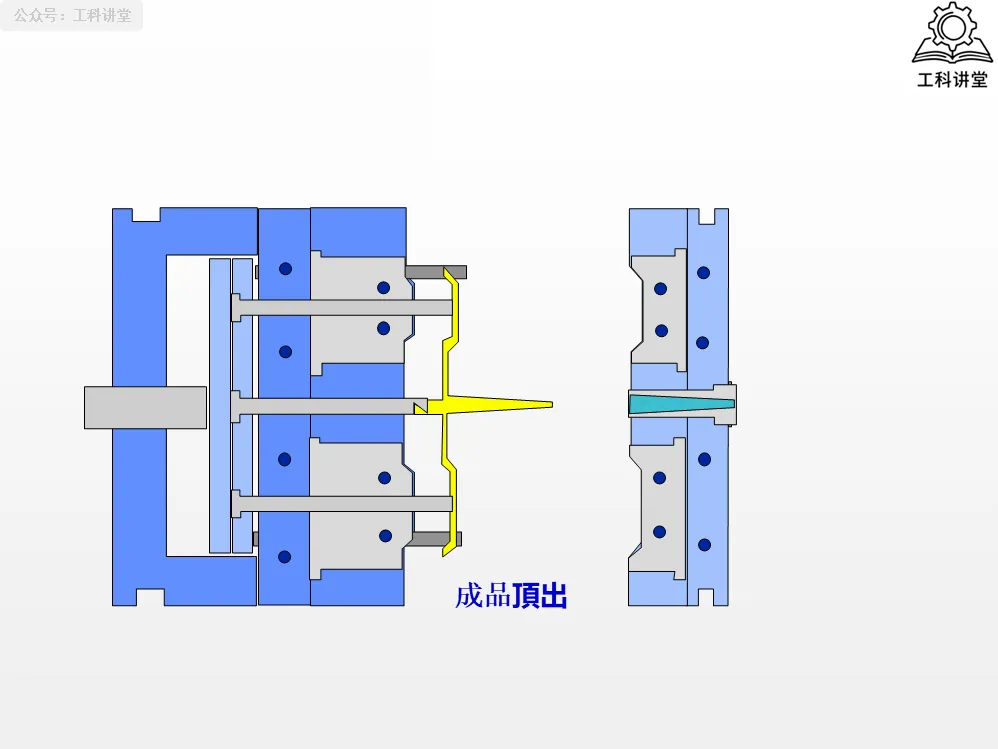

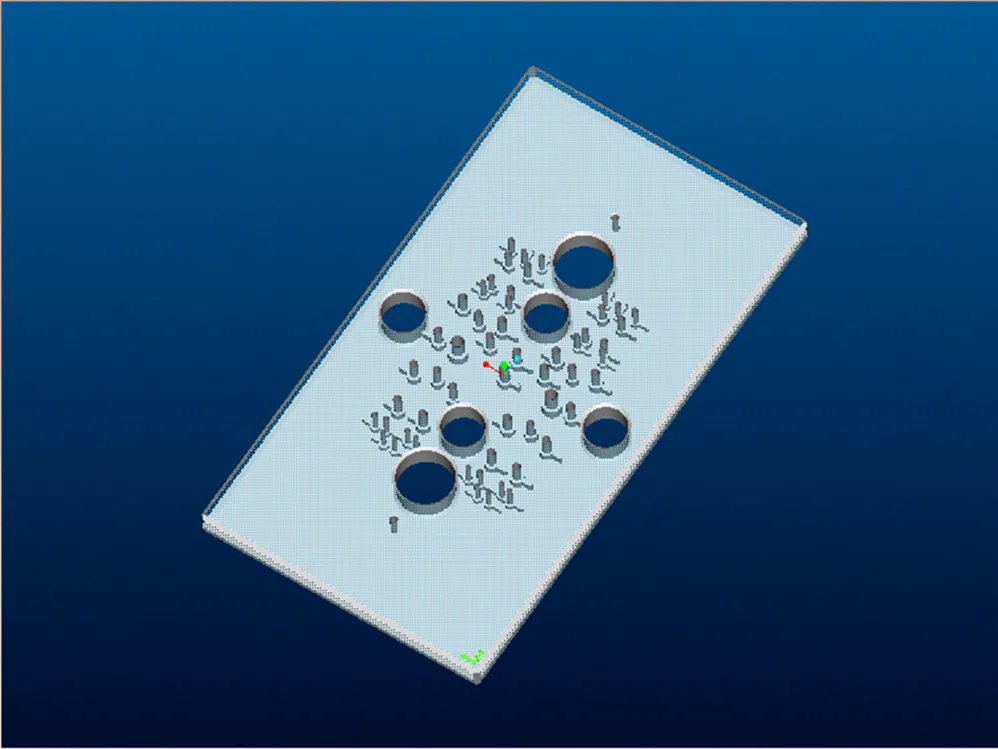

产品冷却定型后，靠顶出系统将其从模具上平稳顶出。常见的顶出方式有顶针顶出、司筒顶出、顶块顶出和推板顶出，要根据产品的形状、壁厚和外观要求选择。比如薄壁深筒件用推板顶出不容易顶白，带密集骨位、立柱的产品用司筒顶出更受力均匀。

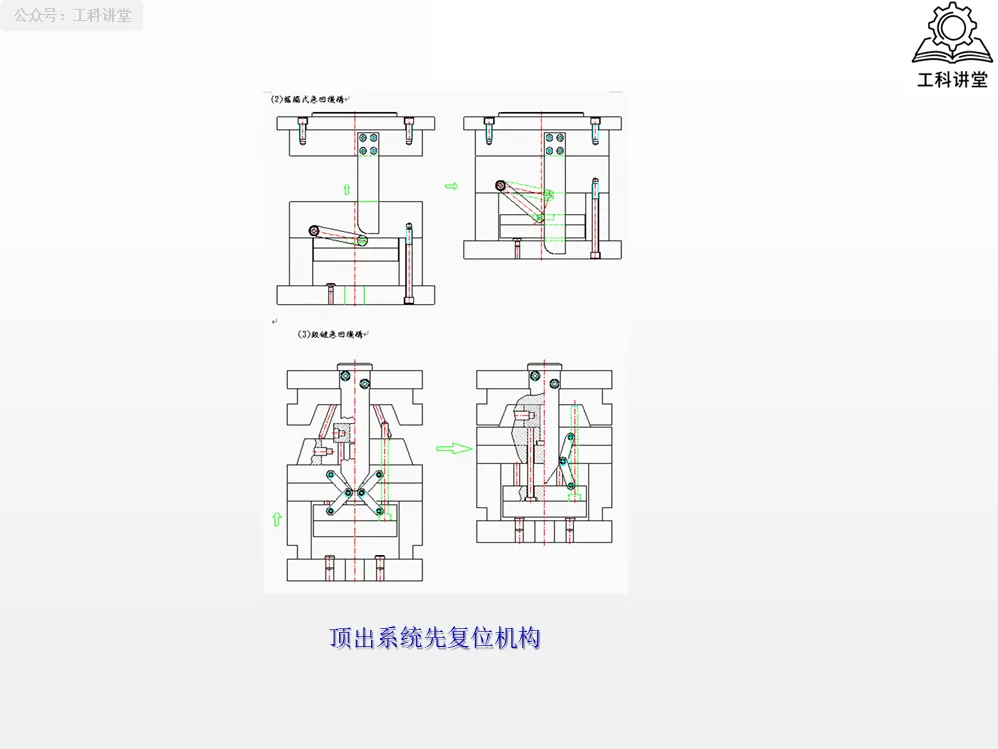

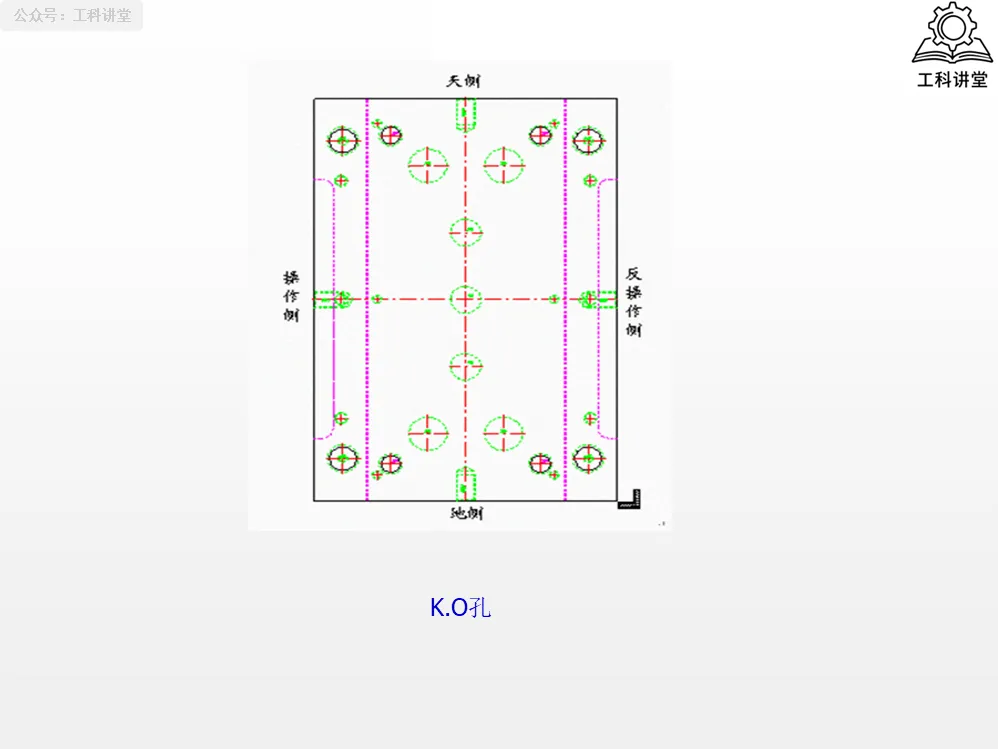

一套合格的顶出系统还要考虑复位逻辑，很多模具会加装先复位机构，防止合模时顶针与型芯相撞。KO 孔、行程开关这些细节，也是对接注塑机、保证生产稳定的关键。
三、分型与抽芯

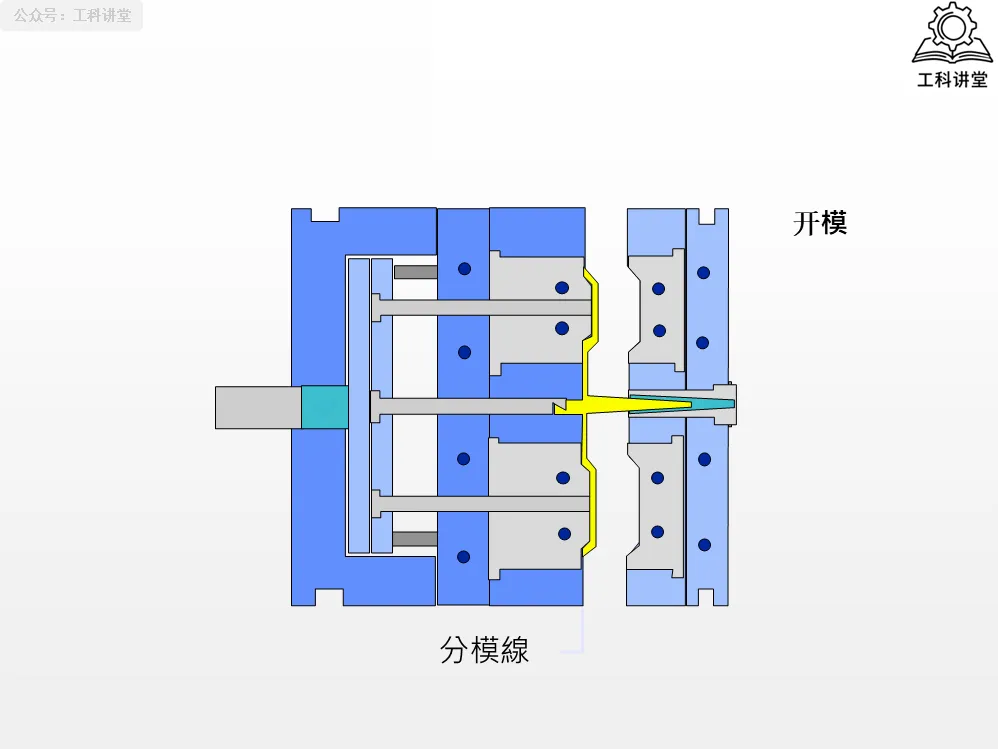

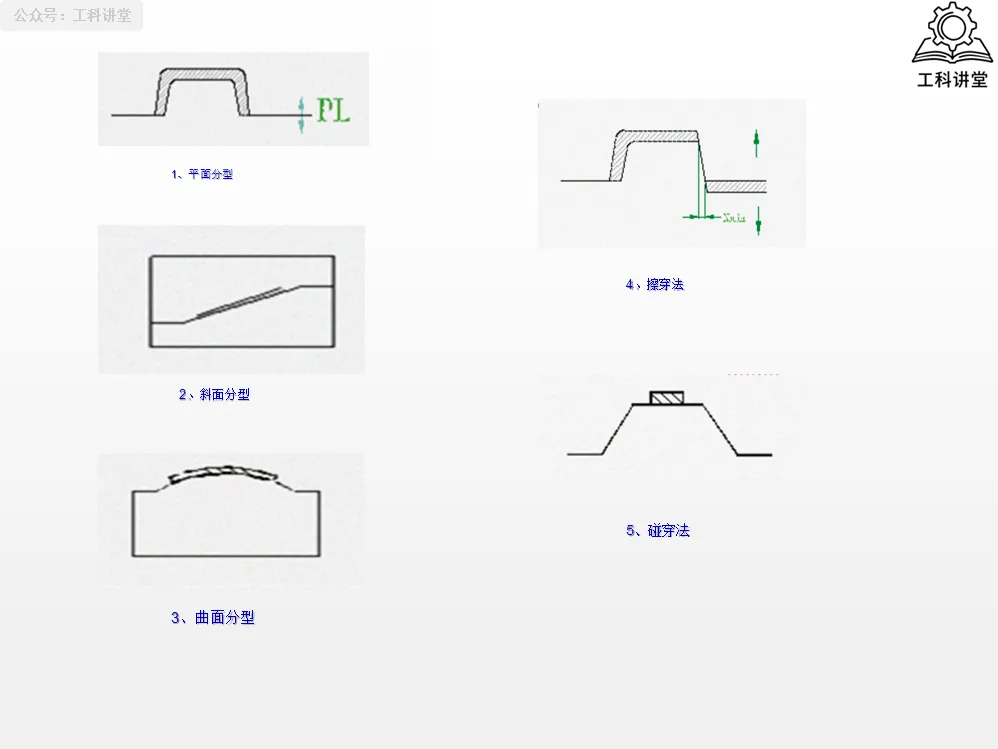

很多人觉得模具设计难，大多是难在分型面和抽芯机构上。分型面就是分开型腔、取出产品的面，常见的有平面分型、斜面分型、曲面分型，针对侧孔侧凹还有碰穿、插破等处理方式。
做分型面有个基本原则：能做平面就不做曲面，能靠破就不插破；插破角尽量做大，受限情况下最小也要保证 0.2mm 的封胶量。斜面分型还要预留平位定位，防止合模时错位跑毛边。

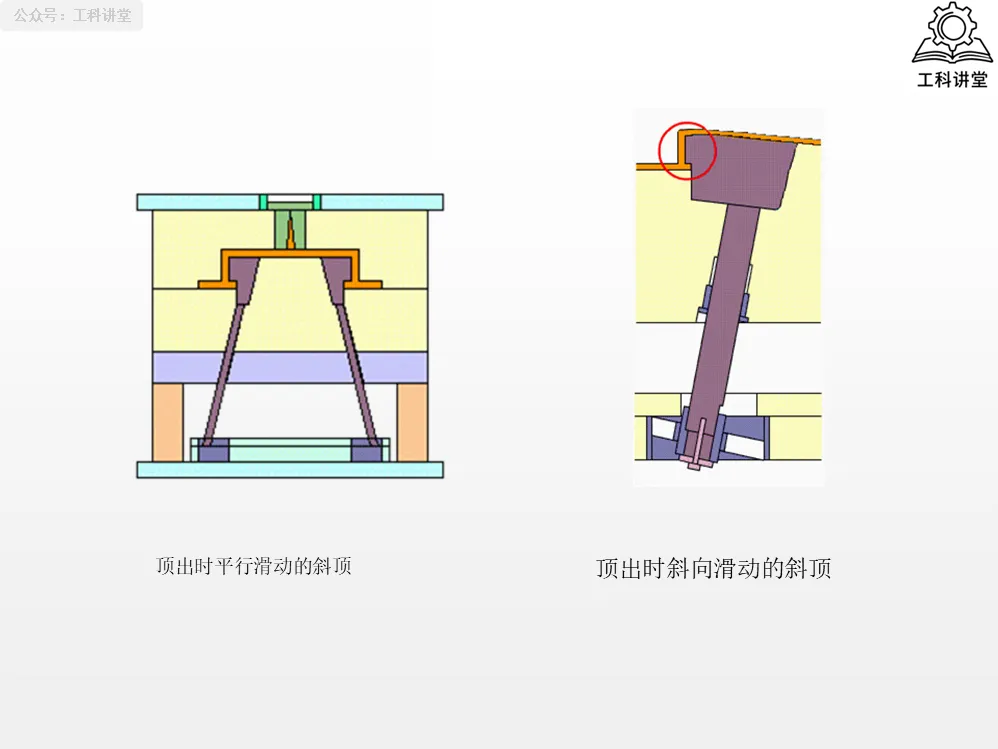

至于滑块、斜顶这类抽芯结构，动作逻辑说起来简单，但实际调试中卡死、拉伤、飞边的问题层出不穷，本质还是对配合间隙、导向长度、耐磨设计这些细节把控不到位。
注塑模具看似结构复杂，拆解开其实都是一个个基础模块的组合。把这五大系统、基础结构吃透了，再复杂的模具也能一步步拆解分析。做模具这行，基础打牢了，后面进阶才会稳，建议大家收藏备用。

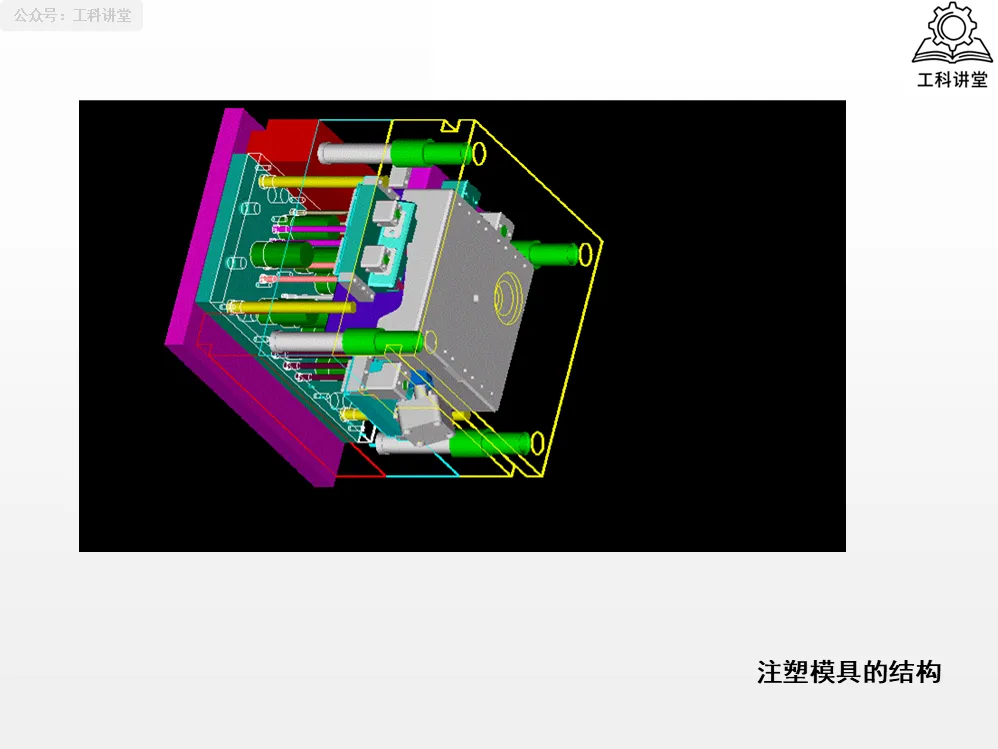

PPT讲义介绍模具结构（文末查看讲义源文档）
