教案:进线柜、出线柜、计量柜、PT柜、联络柜、隔离柜的组成及作用
- 2026-11-06 04:19:29
一、教学目标
1. 知识目标
掌握进线柜、出线柜、计量柜、PT柜、联络柜、隔离柜的基本定义与分类。 理解各类柜型的核心组成元器件及其功能。 熟悉各类柜型在电力系统中的主要作用、应用场景与工作原理。 区分PT柜与计量柜的功能差异，理解医用隔离柜与通用隔离柜的本质区别。
2. 能力目标
能够根据柜体结构图识别不同类型的高压开关柜。 能够分析各类柜型在双电源系统、母线分段系统中的协同工作机制。 能够解释“备自投”、“三合二闭锁”、“五防联锁”等典型控制逻辑。 具备初步的电力系统安全操作意识，理解检修隔离的重要性。
3. 素养目标
培养电力系统运行的安全意识与规范操作习惯。 建立电力系统整体架构思维，理解各柜型之间的逻辑关系。 提升工程实践认知能力，为后续学习继电保护、自动化控制打下基础。

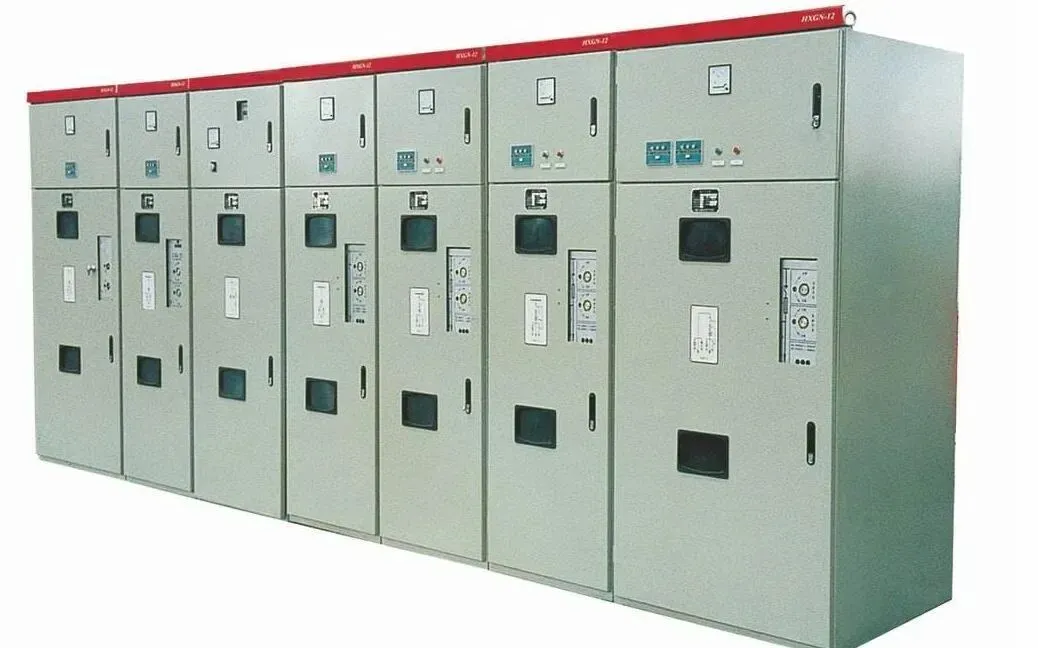

二、教学内容
（一）进线柜

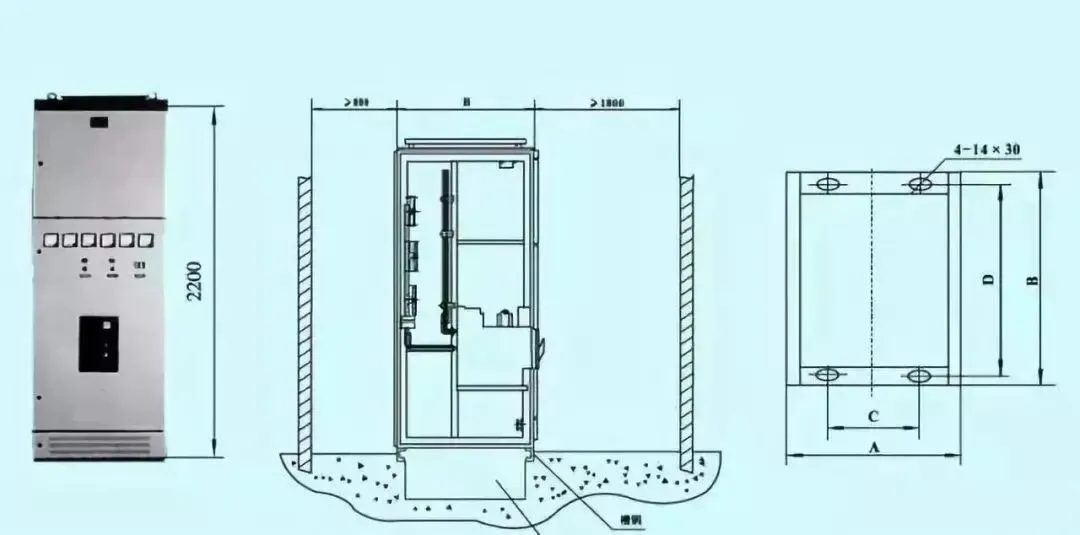

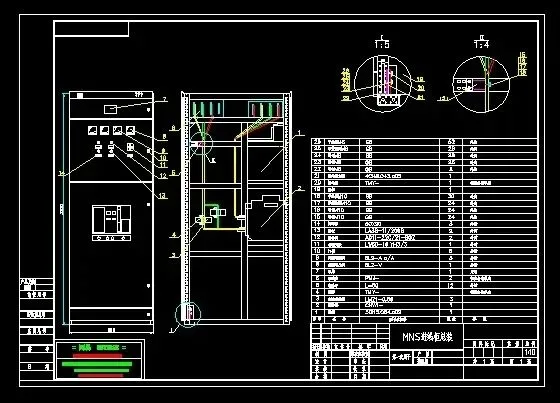

1. 组成结构

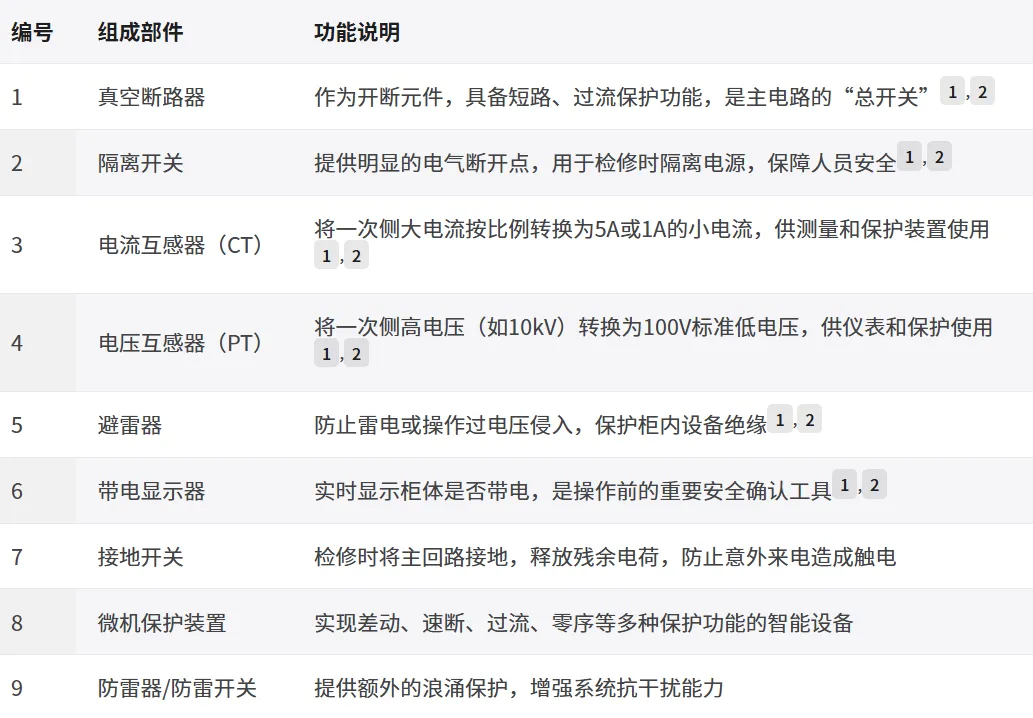

进线柜作为电力系统的“总入口”，其内部集成了多种关键电气元件，共同保障电源的稳定引入与系统安全。主要组成部分如下：
2. 功能作用
进线柜是整个配电系统的“心脏”，其核心功能包括：
- 电源引入
：从外部电网（如10kV线路）引入电能，是配电系统的起点。 - 电能分配
：将引入的电能输送至10kV母线，为后续的出线柜提供电源。 - 多重保护
：通过微机保护装置实现短路、过流、速断、零序、过/欠电压等多种保护，确保系统安全。 - 自动切换
：支持“备自投”（ATS）功能，当主电源失电时，自动切换至备用电源，保障供电连续性。 - 计量与监控
：通过CT和PT为监控系统提供电流、电压信号，支持系统运行状态的实时监测。
3. 典型应用
进线柜广泛应用于高压变电站、工厂配电室、数据中心等场所。在低压系统中，变压器低压侧的“低总柜”也属于进线柜的一种。在双电源供电系统中，两路进线柜与联络柜配合，实现主备电源的无缝切换。
4. 工作原理简述
电能从外部线路进入进线柜，首先经过隔离开关，再由真空断路器控制通断。正常运行时，断路器闭合，电能流向母线。当系统发生故障（如短路）时，微机保护装置检测到异常电流或电压信号，立即发出跳闸指令，使真空断路器在毫秒级时间内切断电源，隔离故障。在备自投模式下，当主电源电压消失，系统会自动跳开主进线断路器，合上备用进线或联络柜断路器，恢复供电。
（二）出线柜
1. 组成结构

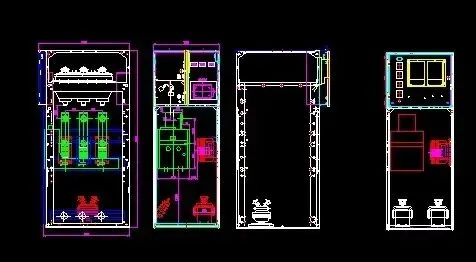

出线柜负责将母线电能精细化分配至各个用电设备，其结构设计注重安全与可维护性。以常见的KYN28A-12型开关柜为例，其内部划分为四个独立隔室：
- 母线室
：容纳主母线，与上一级进线柜连接。 - 断路器室
：安装真空断路器手车，是核心操作区域。 - 电缆室
：连接出线电缆，通往变压器、电动机等负载。 - 继电器室
：安装二次控制、保护和测量装置。
主要元件包括：
- 断路器
：用于接通和断开电路，是支路的“总开关”1,13。 - 隔离开关
：提供检修时的可见断开点1,13。 - 电流互感器（CT）
：采集支路电流，用于测量和保护1,2。 - 继电保护装置
：根据CT信号判断故障并发出跳闸指令12。 - 测量仪表
：如电流表、电压表，用于现场参数监测。
2. 功能作用
- 电能分配
：将母线电能分配至各个用电支路，实现电力的精细化输送。 - 支路保护
：对每条出线提供短路、过载保护，防止故障扩大影响整个系统。 - 通断控制
：可手动或自动控制各支路的通断，便于运行管理和维护。 - 状态监测
：实时监控支路的电流、电压等运行参数。 - 安全隔离
：配合隔离开关和接地开关，为设备检修提供安全的工作环境。
3. 典型应用
出线柜的应用场景非常广泛：
- 高压侧
：向配电变压器、高压电动机、电容器组供电。 - 低压侧
：在低压配电系统中，将400V电能分配至照明、空调、动力设备等终端负载。 - 工业领域
：用于发电厂、工矿企业、高层建筑的动力配电中心（PC）和电动机控制中心（MCC）。
4. 工作原理简述
当断路器手车推至“工作位置”时，其动触头与母线室的静触头连接，电能通过断路器流向电缆室，再经电缆输送至负载。正常运行时，断路器处于合闸状态。当支路发生过流或短路故障时，继电保护装置检测到异常信号，触发断路器跳闸，动触头与静触头分离，切断故障电流。检修时，需先将断路器分闸，再将手车移至“试验位置”，此时二次回路断开，可安全进行维护。
教学提示：可利用“五防联锁”机制（防止误分合断路器、防止带负荷推拉手车、防止带电合接地开关、防止带接地合闸、防止误入带电间隔）作为切入点，强调安全操作规范。
（三）计量柜
1. 组成结构
计量柜是电能贸易结算的“法定秤”，其设计和配置必须符合国家标准GB/T 16934-2013。核心元件包括：
- 电流互感器（CT）
：将一次大电流按精确变比转换为小电流，是计量精度的基础。 - 电压互感器（PT）
：将一次高电压按精确变比转换为低电压，为电能表提供电压信号。 - 电能表
：接收CT和PT的二次信号，计算并累计有功、无功电能量，现代多为电子式多功能表。 - 联合接线盒
：允许在不停电的情况下对电能表进行校验或更换，是电力部门进行周期检定的关键装置。 - 熔断器
：安装在PT高压侧，作为短路保护，防止PT故障扩大。 - 带电显示器
：显示柜体是否带电，保障操作安全
2. 功能作用
- 电能精确计量
：对用户的用电量进行精确测量，是电费结算的法律依据。 - 贸易结算支持
：所记录数据具有法律效力，直接用于电力公司与用户之间的电费结算。 - 防窃电管理
：柜体和电能表均加装铅封或电子锁，防止用户非法操作或篡改数据。 - 数据采集与通信
：支持远程抄表、负荷监控、故障报警等功能，便于电力部门集中管理。
3. 典型应用
- 高供高计
：在高压用户侧，直接在10kV或更高电压等级进行计量，适用于大型工厂、商业综合体。 - 住宅小区
：实现多户电表集中安装与统一抄表，是“一户一表”改造的核心设备。 - 预付费系统
：与真空断路器联动，实现“先缴费后用电”的管理模式。
4. 工作原理简述
高压线路的电流和电压分别接入CT和PT的一次侧。CT和PT利用电磁感应原理，将大电流、高电压按固定比例转换为标准的5A/1A和100V/100/√3V信号。这些信号通过二次电缆接入电能表。电能表内部的处理器根据电压、电流的瞬时值及其相位差，计算出瞬时功率，并对时间积分，最终得出消耗的电能量。典型的接线方式有三相三线制（V-V接法）和三相四线制（Y-Y接法）。

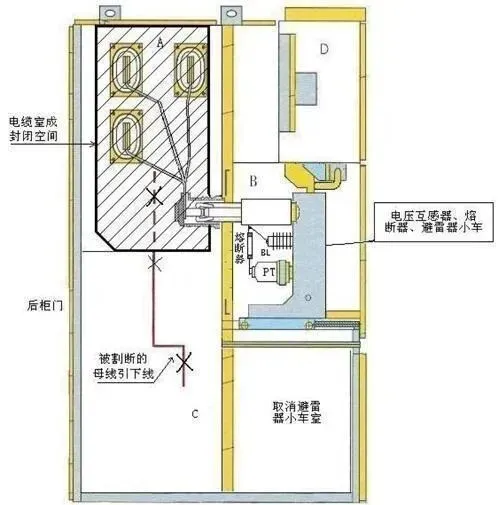

（四）PT柜
1. 组成结构
PT柜是电力系统的“信息中心”，为全站提供电压信号和操作电源。其核心元件包括：
- 电压互感器（PT）
：将母线电压（如10kV）转换为100V或220V标准电压，供全站使用。 - 熔断器
：保护PT二次侧，防止短路故。 - 避雷器
：抑制雷电或操作过电压，保护PT绝缘。 - 消谐装置
：防止系统发生铁磁谐振，避免PT烧毁或系统电压异常。 - 隔离开关
：用于隔离PT回路，便于检修。
PT柜通常采用金属铠装移开式结构，内部一次室与二次室分离，安全性高。
2. 功能作用
- 电压测量与保护
：为全站的电压表、功率表、电能表提供测量信号，为继电保护装置提供电压判据。 - 操作电源供给
：通过屏顶小母线向其他高压柜提供交流（AC100V/220V）和直流（DC220V）控制电源，是全站设备的“生命线”。 - 系统稳定
：内置消谐装置可有效抑制铁磁谐振，维持系统电压稳定。
3. 与计量柜的区别
PT柜与计量柜都含有PT，但功能定位截然不同。下表清晰地展示了二者的主要区别：
| 核心功能 | ||
| 是否含CT | ||
| 是否含避雷器 | ||
| 管理权限 | ||
| 安装位置 |
4. 工作原理简述
PT柜的PT通常采用三绕组设计：
- 测量绕组
（0.5级精度）：供电压表、功率表等仪表使用。 - 计量绕组
（0.2级精度）：专供电能表使用，精度要求最高。 - 保护绕组
（3P级精度）：供继电保护装置使用，可输出“开口三角”电压，用于检测单相接地故障。当系统发生单相接地时，三相电压不平衡，开口三角绕组会输出100V的零序电压，触发接地保护装置。PT柜还通过屏顶小母线（如1YMa, 1YMb, 1YMc, +1KM, -1KM等）将电压和控制电源分配至全站各柜。
（五）联络柜

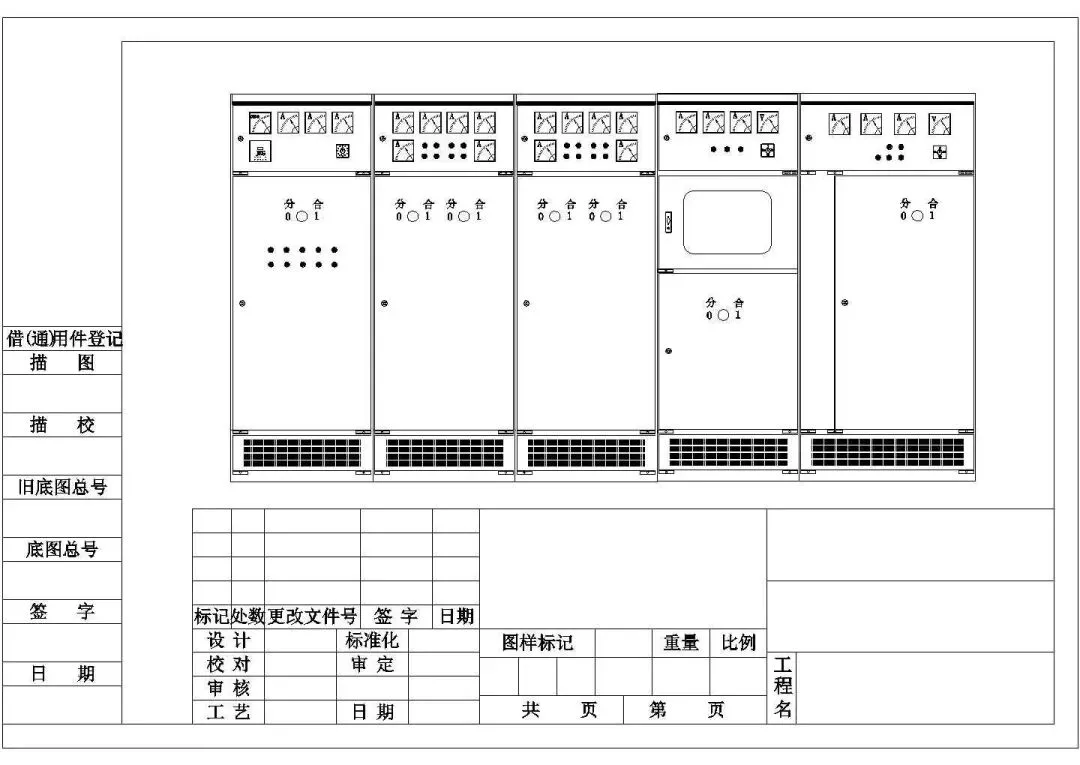

1. 组成结构
联络柜是连接两段母线的“应急桥梁”，其结构与进线柜或出线柜类似，但功能更为特殊。主要元件包括：
- 框架式断路器
：作为主开关，承担分断和接通母线电流的核心功能。 - 电流互感器（CT）
：用于监测母线电流，为保护和测量提供信号34,36。 - 隔离开关
：提供检修时的可见断开点34,36。 - 仪表单元
：集成电流表、电压表等，用于实时监控34。 - 控制和保护装置
：实现“备自投”、“三合二闭锁”等复杂控制逻辑36。
2. 功能作用
- 运行方式切换
：实现单母线分段运行与双母线并联运行的灵活转换。 - 故障隔离
：当某段母线发生故障时，快速切断故障段，防止事故扩大。 - 供电连续性保障
：当一路电源失电时，自动闭合联络柜，由另一路电源带全部或部分负荷，保障关键设备不间断运行。 - 便于检修
：允许对某段母线或电源进行分段停电检修，而不影响其他部分的正常供电。
3. 工作原理
联络柜的工作原理基于“三合二闭锁”逻辑：
- 正常运行
：两路进线柜断路器闭合，联络柜断路器断开，两段母线独立运行。 - 故障切换
：当I段母线失电时，I段进线柜断路器跳开，联络柜自动合闸，II段电源通过联络柜向I段母线供电，恢复供电。 - 闭锁逻辑
：“三合二”指进线I、进线II、联络柜三个断路器中，最多只能有两个处于合闸状态。这是通过电气联锁回路实现的，防止两路不同电源并列运行造成短路。
（六）隔离柜
1. 通用高压隔离柜
- 组成结构
：通常为“空柜”设计，核心是三公位隔离开关（工作、试验、隔离位置）和带电显示器。部分隔离柜可能集成CT、PT等元件，但其主要功能仍是隔离。 - 功能作用
：提供一个可见的物理断开点，将电源与负载或两段母线进行彻底隔离，是保障检修安全的“守护者”2。 - 工作原理
：通过机械操作移动隔离开关，形成可见的空气间隙。其无灭弧能力，因此严禁在带负荷的情况下进行分、合操作，必须在断路器断开后才能操作40。
