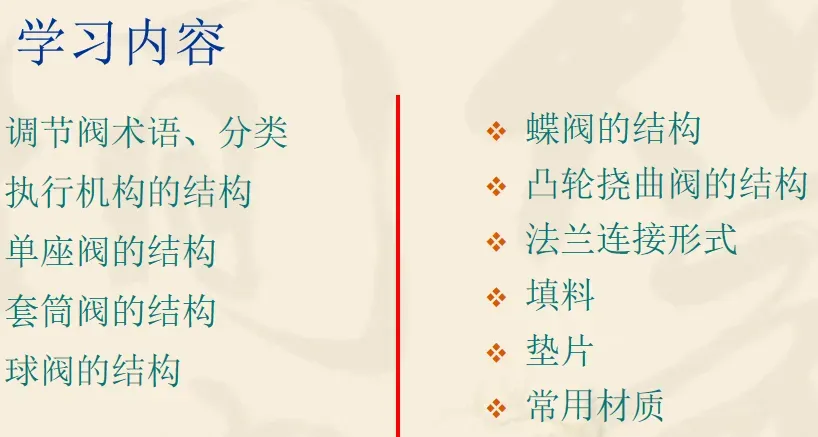

调节阀、球阀、蝶阀结构 课件

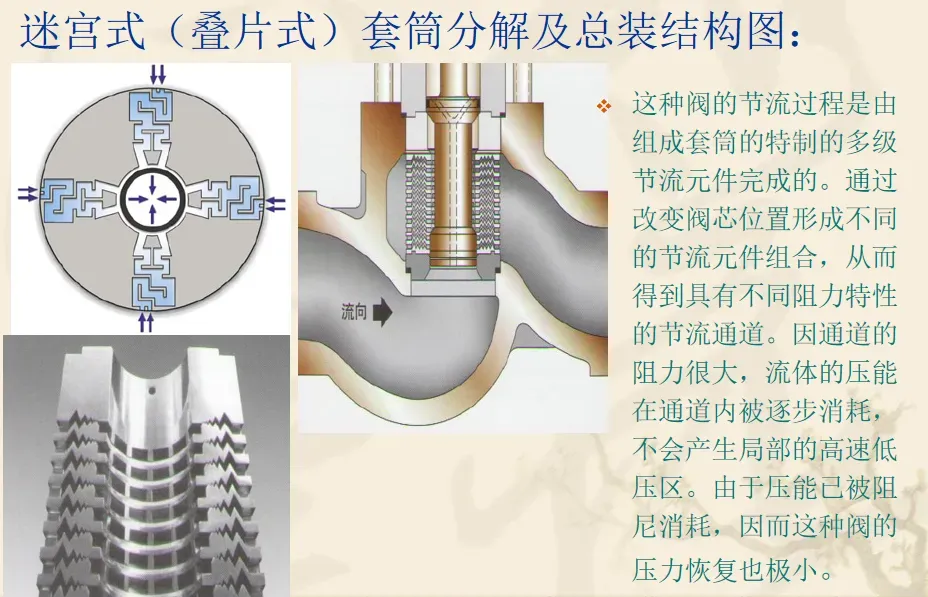

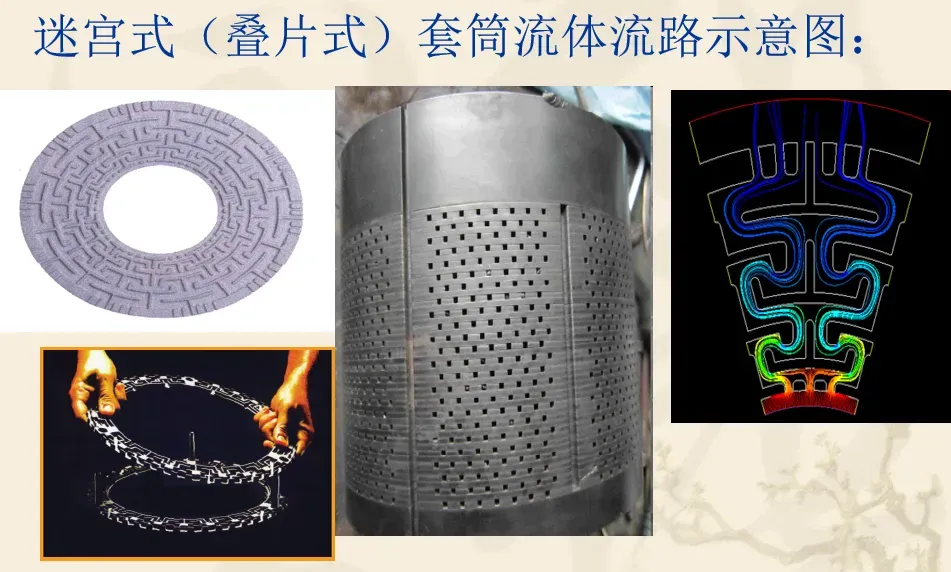

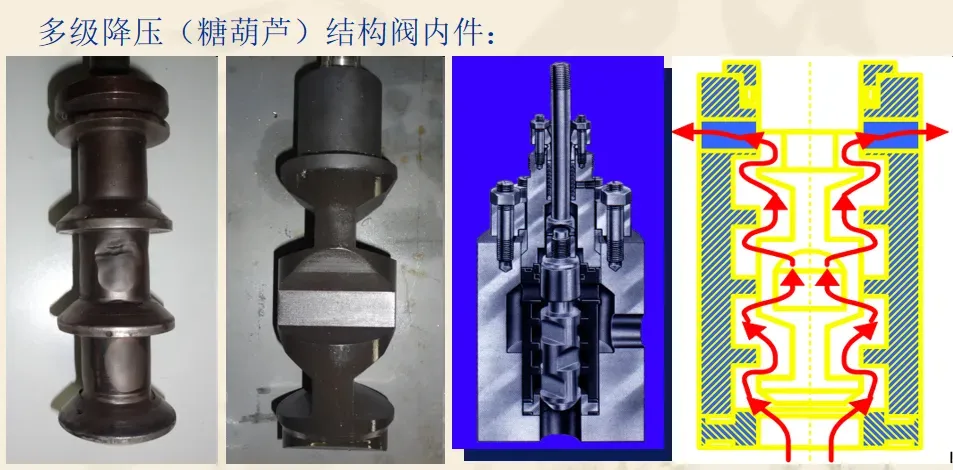

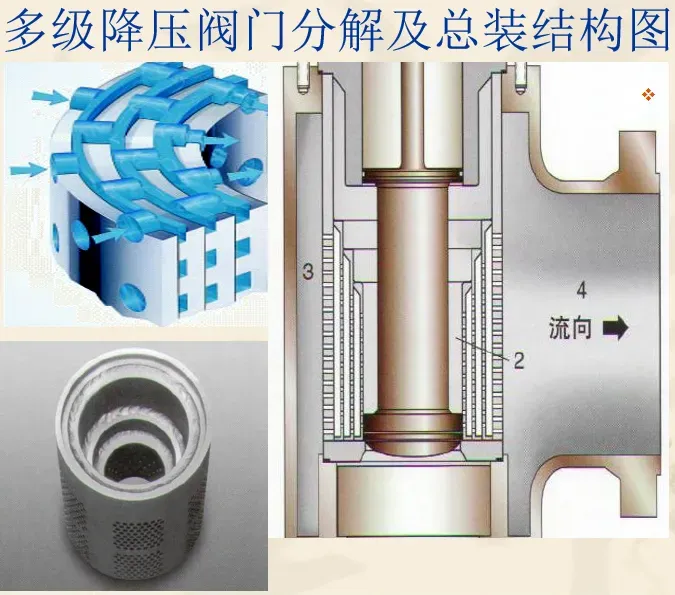

采用糖葫芦串结构 ，并在套筒中设有与之相应的多个节流口，这样就将原集中在一个节流口上的高压降，分散到多个节流口，相当于以多个低压降阀串联，来承受高压降。这种逐级降压的方式，使每一级都不超过临界压差。适用于高压差场合，防止流体产生汽蚀、空化、闪蒸、噪音等现象。由于阀内件结构及流路的复杂性，易出现流路堵死、阀芯卡死等现象，所以对介质的洁净程度有很高的要求。

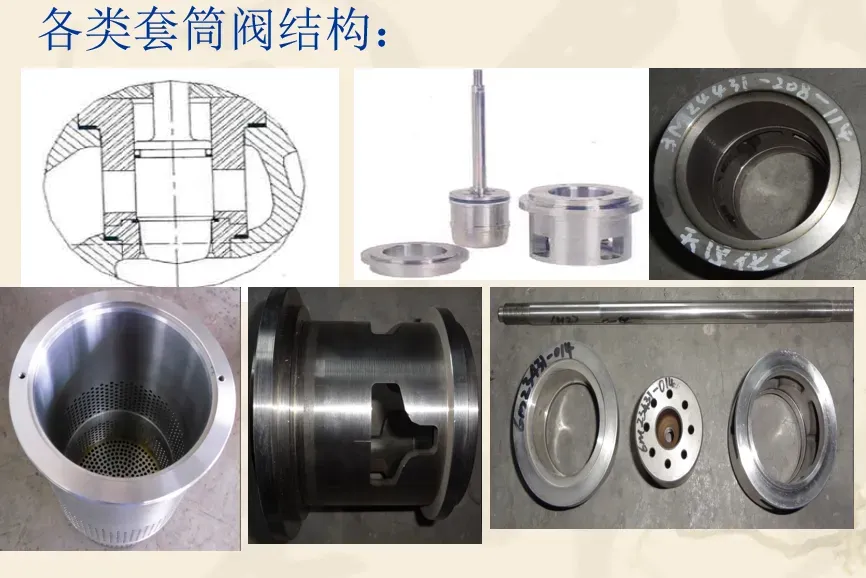

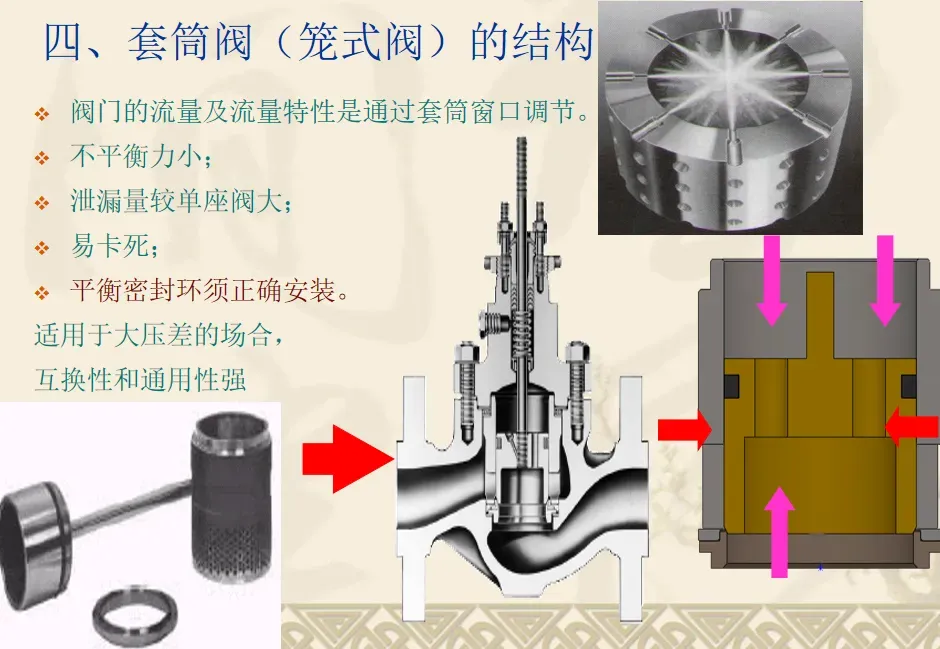

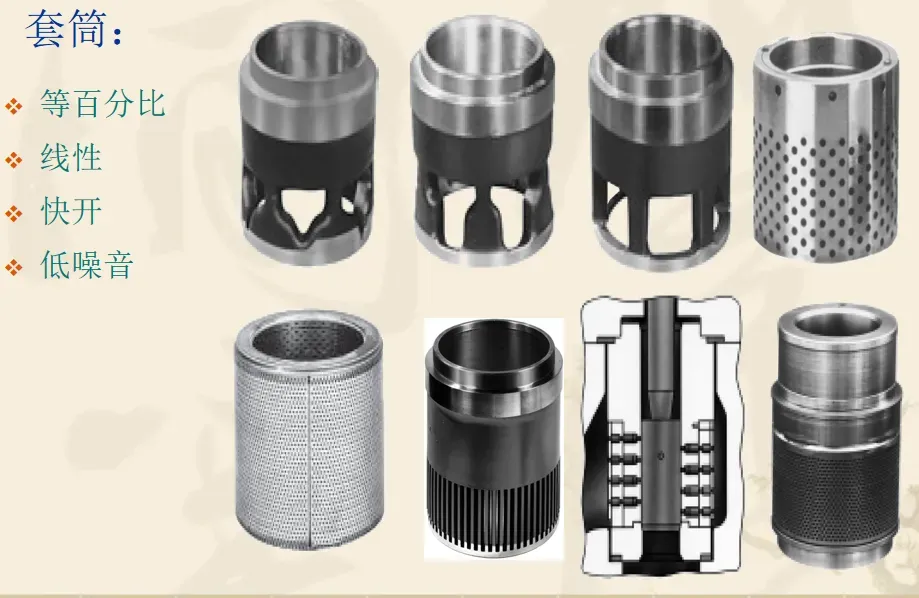

这类结构的阀套筒一般采用Ⅱ级至Ⅳ级结构，也就是将两个或三个打孔形状不同的套筒通过定位销或其它方式装配在一起，来不断改变流体的流向和流速，从而达到逐步降低压能的目的。其压降效果相当于二个或三 个套筒阀串联使用。此类多级降压调节阀由于其结构复杂，流道的不断改变，很容易造成阀芯的卡死和流道堵死等现象，所以对流体的清洁程度以及是否含有颗粒杂质有很高的要求。

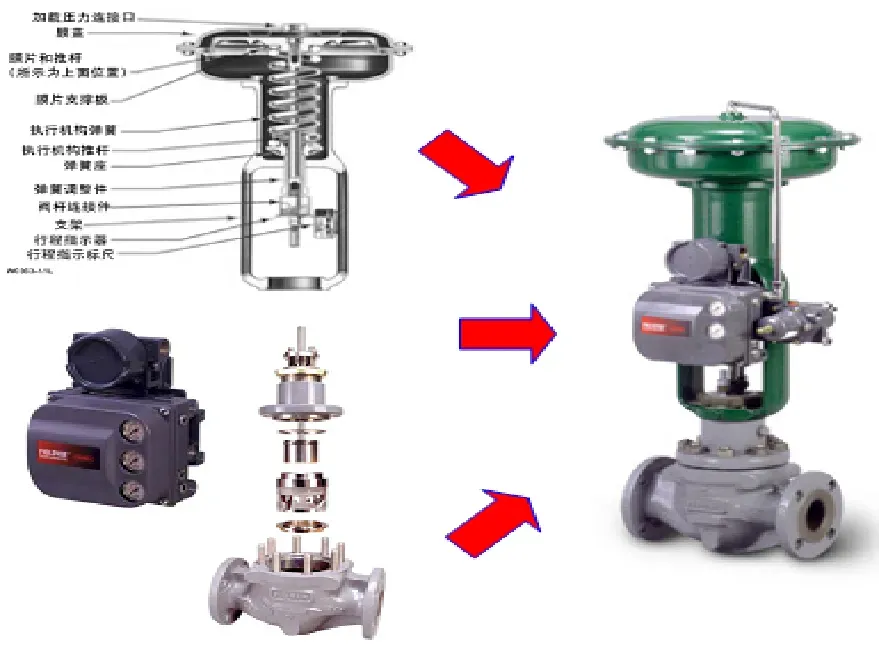

气动调节阀输出特性：
输出位移与压力信号成正比，当信号压力通过气室时，在薄膜上产生一个推力，使推杆移动并压缩弹簧。当弹簧的反作用力与信号的压力在薄膜上产生的推力平衡时，推杆稳定在一个新的位置。信号压力越大在薄膜上产生的推力就越大，则与它平衡的弹簧反作用力越大，推杆的位移越大。推杆的位移就是执行机构直线输出位移，也称为行程。
