这份是光伏逆变器全流程培训课件，围绕概念分类、工作原理、运行模式、结构、运维、故障处理六大模块。

一、核心定义与分类

• 逆变器

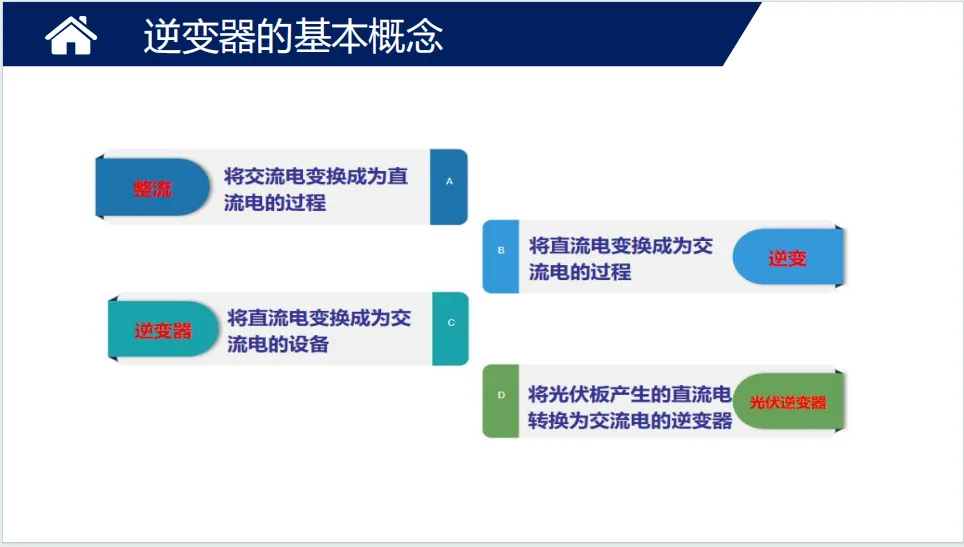

  将直流电转为交流电；光伏逆变器：专用于光伏系统，把组件直流电转为交流电。

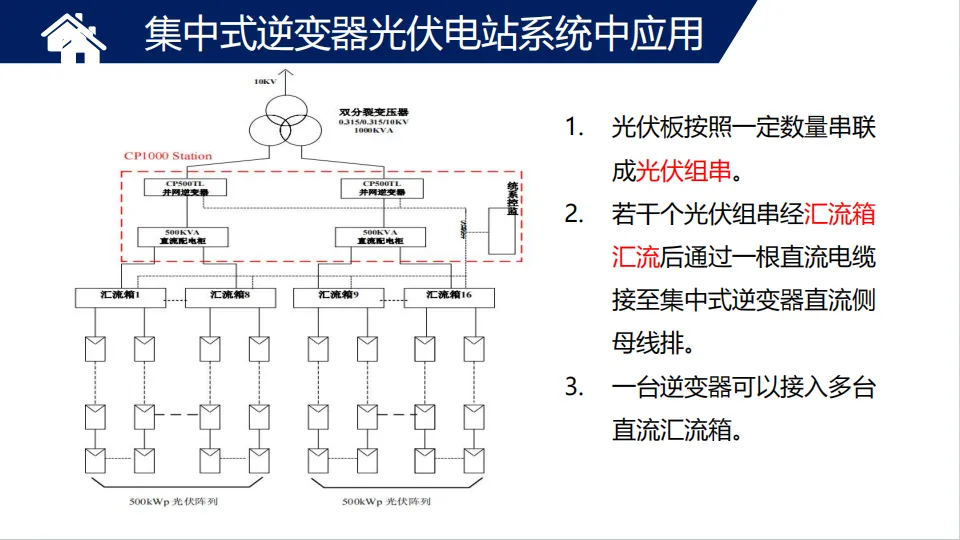

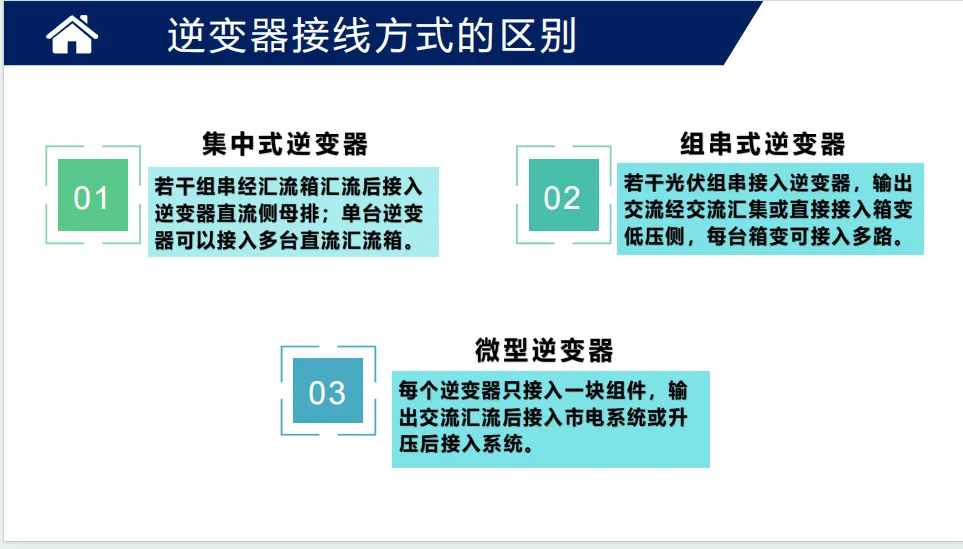

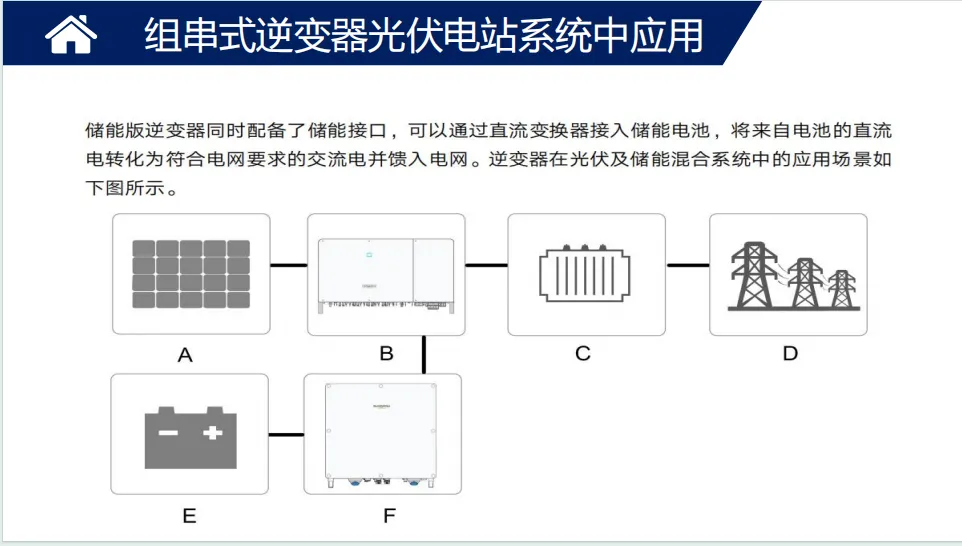

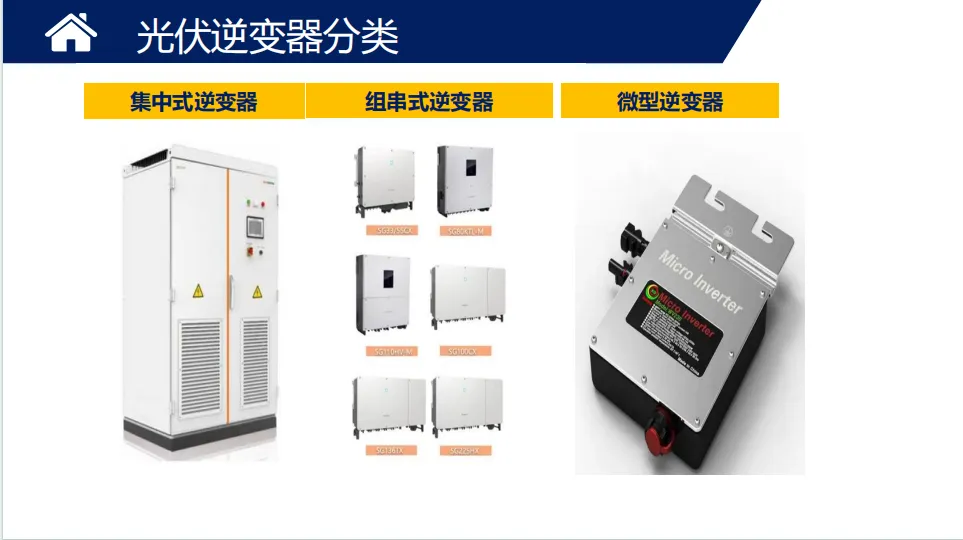

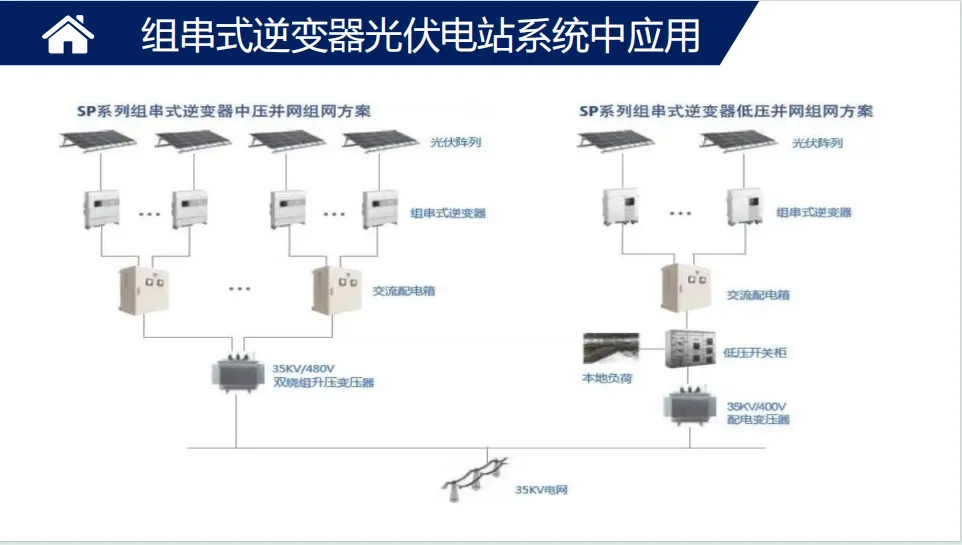

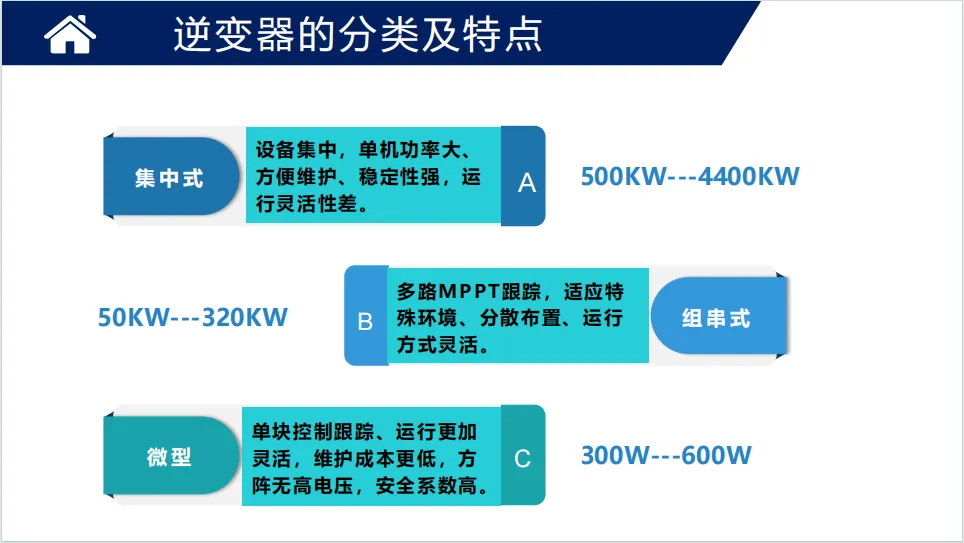

• 三类主流机型对比

二、工作原理

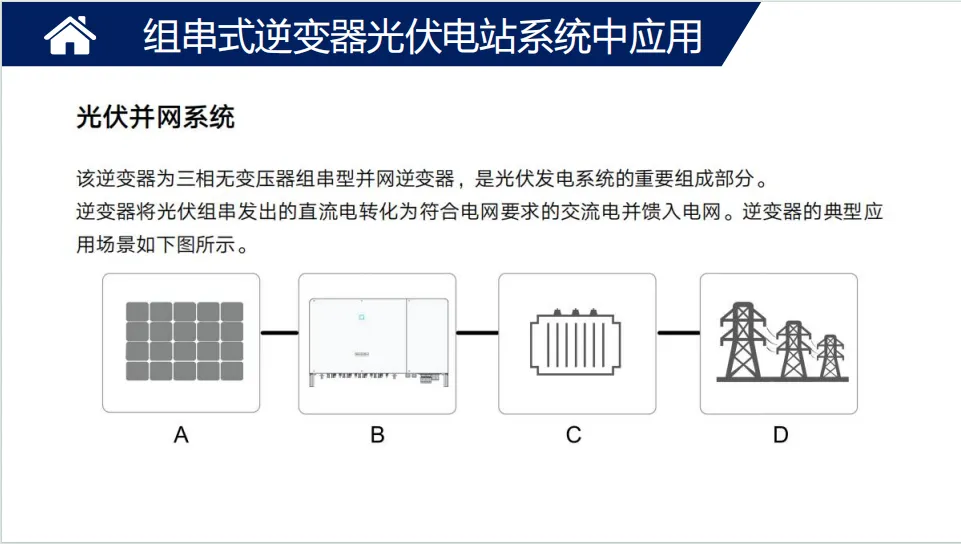

• 组串式

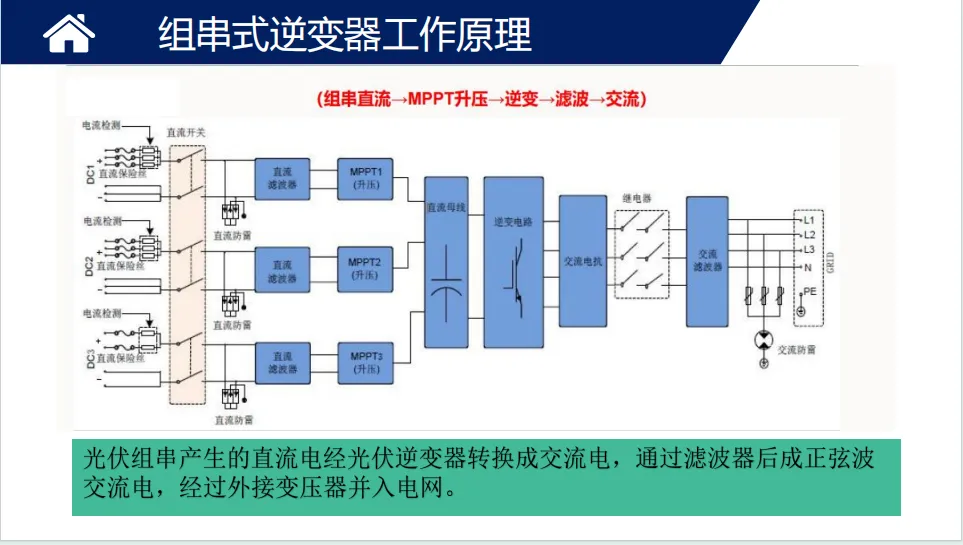

  直流输入→MPPT 升压→逆变→滤波→正弦交流电并网。
• 集中式

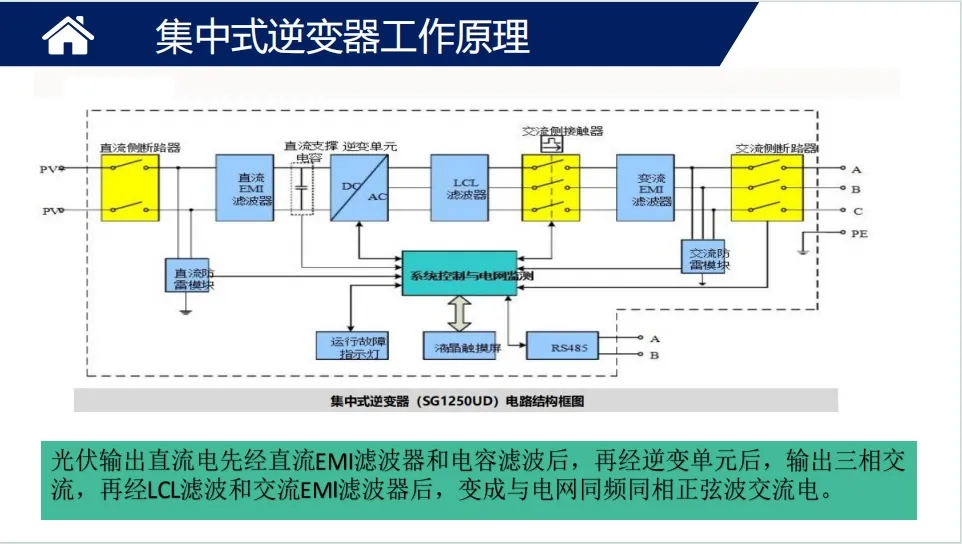

  直流滤波→逆变单元→LCL 滤波→交流滤波→并网。

三、工作模式

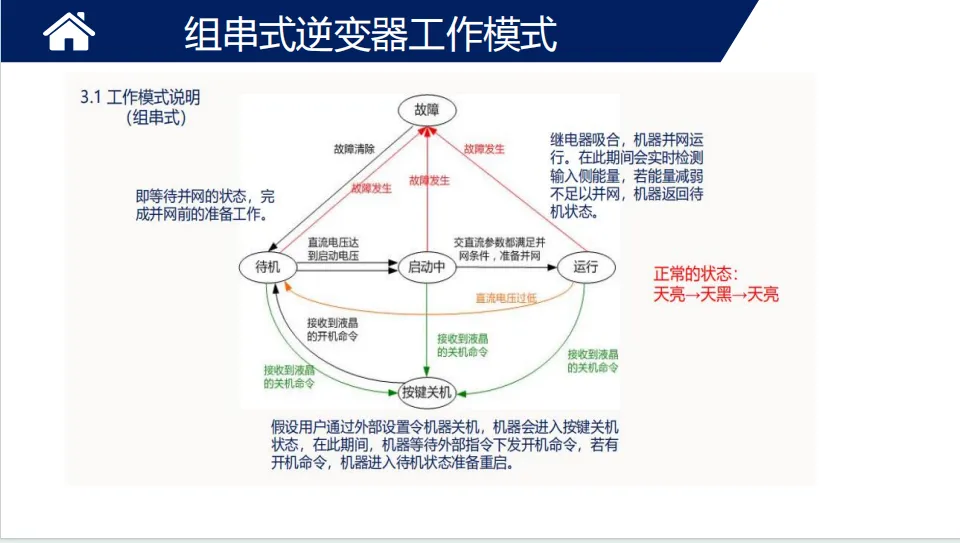

• 组串式
  待机→启动中→运行；异常返回待机 / 故障。
• 集中式

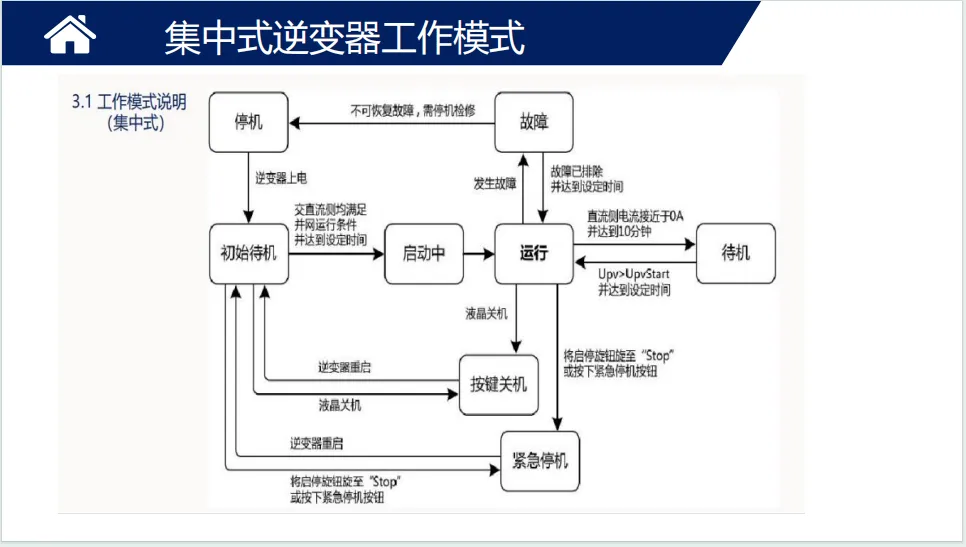

  初始待机→启动中→运行；可停机、紧急停机、按键关机。
• 通用状态

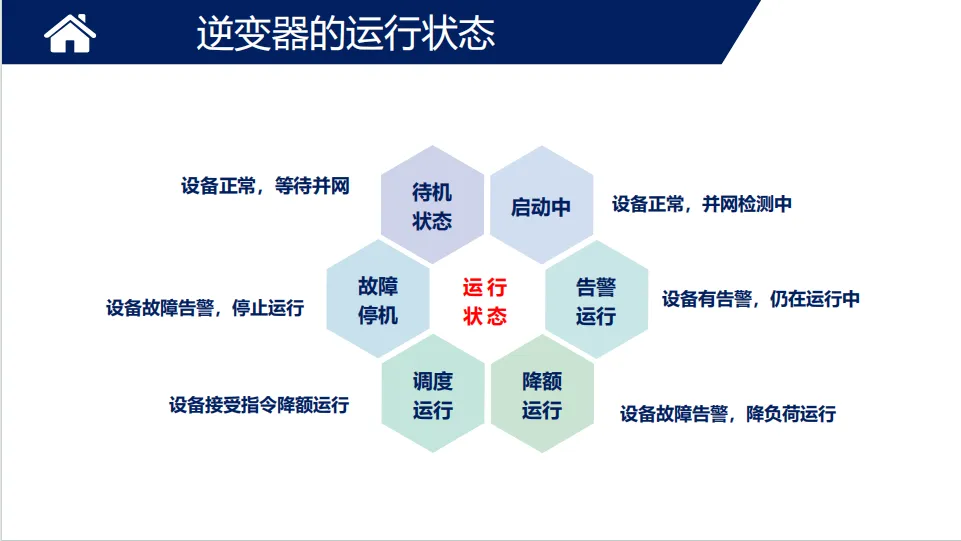

  待机、启动、运行、降额、告警、故障停机。
• 保护功能

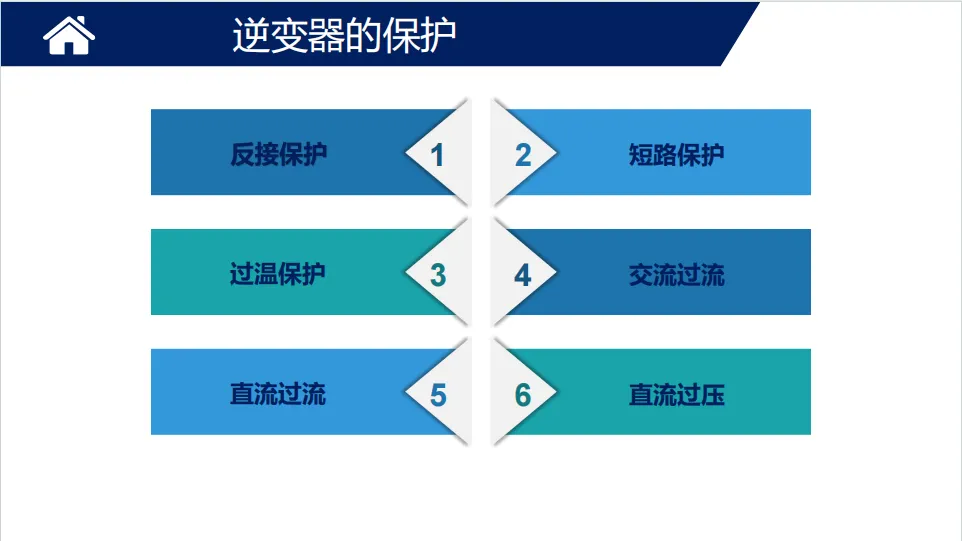

  反接、短路、过温、交直流过压 / 过流、孤岛、绝缘检测等。

四、外观结构

• 集中式
  含 PowerStack 模块、交直流开关、防雷、LCD 触控屏、急停、主控 / DSP 板、风机、滤波单元。
• 组串式
  直流开关、通讯转接板、直流升压 / 逆变 / 交流滤波板、控制板。

五、运维要点

• 投停运规范
• 组串式：先合直流→交流→开机；停机先遥控→断交直流。
• 集中式：先合控制电源→交流→直流；停机逆序操作。
• 严禁直接拉直流开关停机。
• 巡检重点
• 无告警、无异音异味、无放电；通风与风扇正常；接线无发热；环境整洁、室温≤40℃。
• 检修重点
• 除尘、接线紧固、滤网清洁、断路器与防雷器检查、防火封堵。
• 典型故障处理
• 绝缘告警：逐级排查支路→汇流箱→组串→组件 / 线缆。
• 支路 0 电流：查保险→组串电压→分段定位故障。

六、常见故障（高频）

• 电网类：过压 / 欠压 / 频率 / 孤岛 / 三相不平衡，多为电网异常或接线 / 参数问题。
• 内部类：母线电压、温度、继电器、绝缘、风扇、漏电流、硬件过流，多为接线、模块或板件故障。
• 处理原则：自动重启无效→查参数 / 接线 / 环境→更换板件 / 部件。
