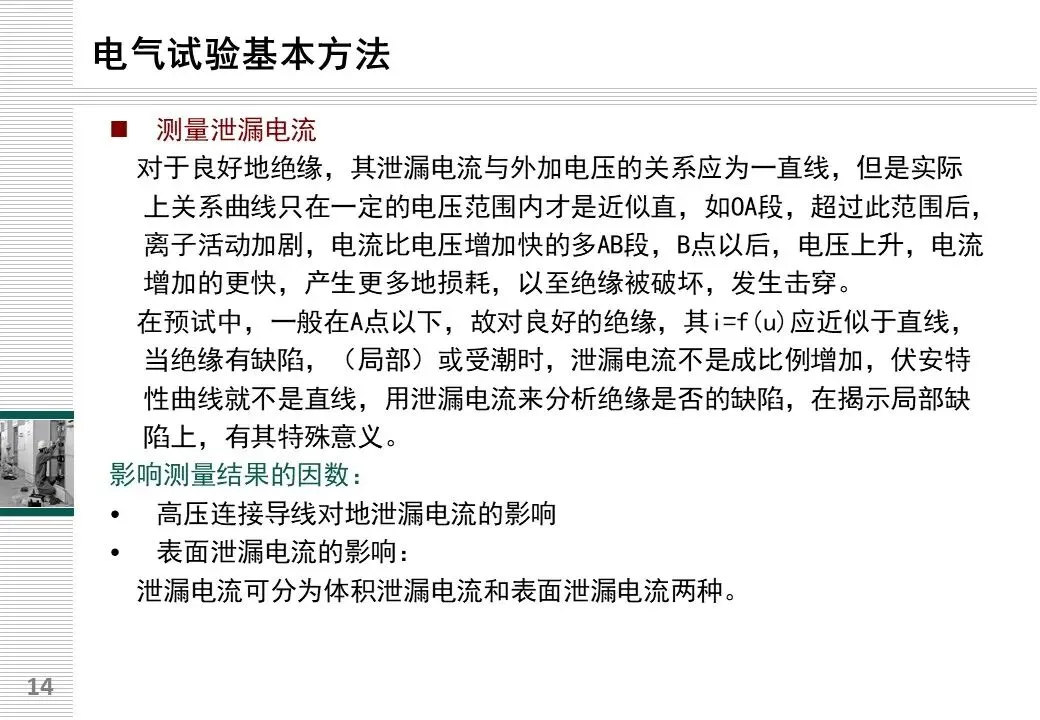

测量泄漏电流

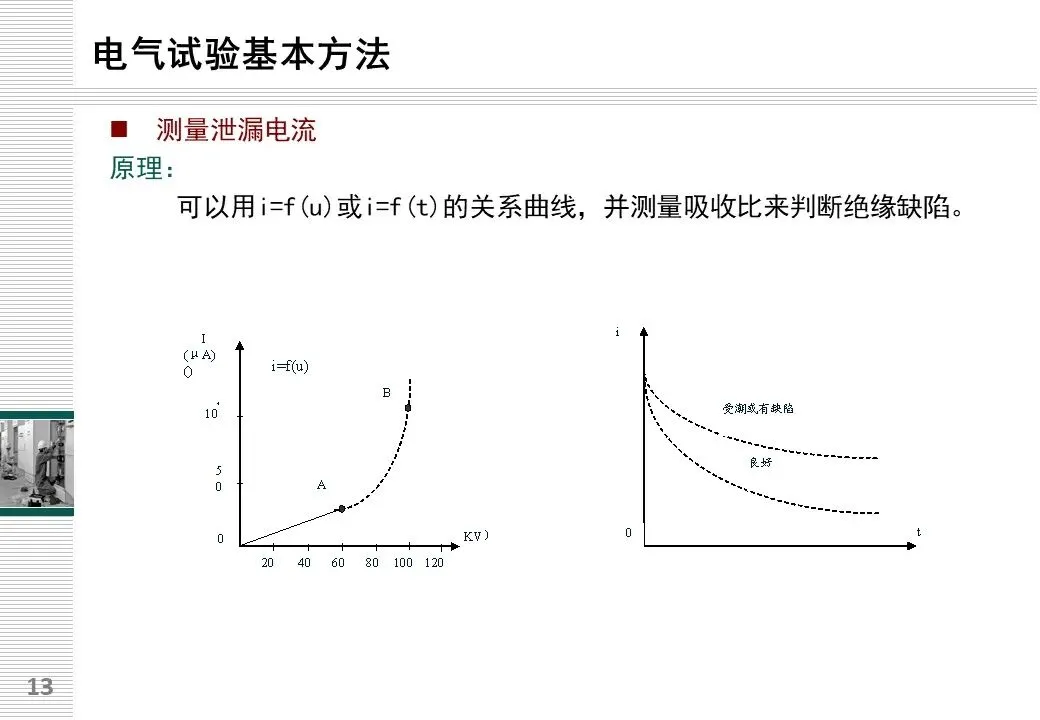

对于良好地绝缘，其泄漏电流与外加电压的关系应为一直线，但是实际上关系曲线只在一定的电压范围内才是近似直，如OA段，超过此范围后，离子活动加剧，电流比电压增加快的多AB段，B点以后，电压上升，电流增加的更快，产生更多地损耗，以至绝缘被破坏，发生击穿。
在预试中，一般在A点以下，故对良好的绝缘，其i=f(u)应近似于直线，当绝缘有缺陷，（局部）或受潮时，泄漏电流不是成比例增加，伏安特性曲线就不是直线，用泄漏电流来分析绝缘是否的缺陷，在揭示局部缺陷上，有其特殊意义。
影响测量结果的因素：
高压连接导线对地泄漏电流的影响
表面泄漏电流的影响：
泄漏电流可分为体积泄漏电流和表面泄漏电流两种。

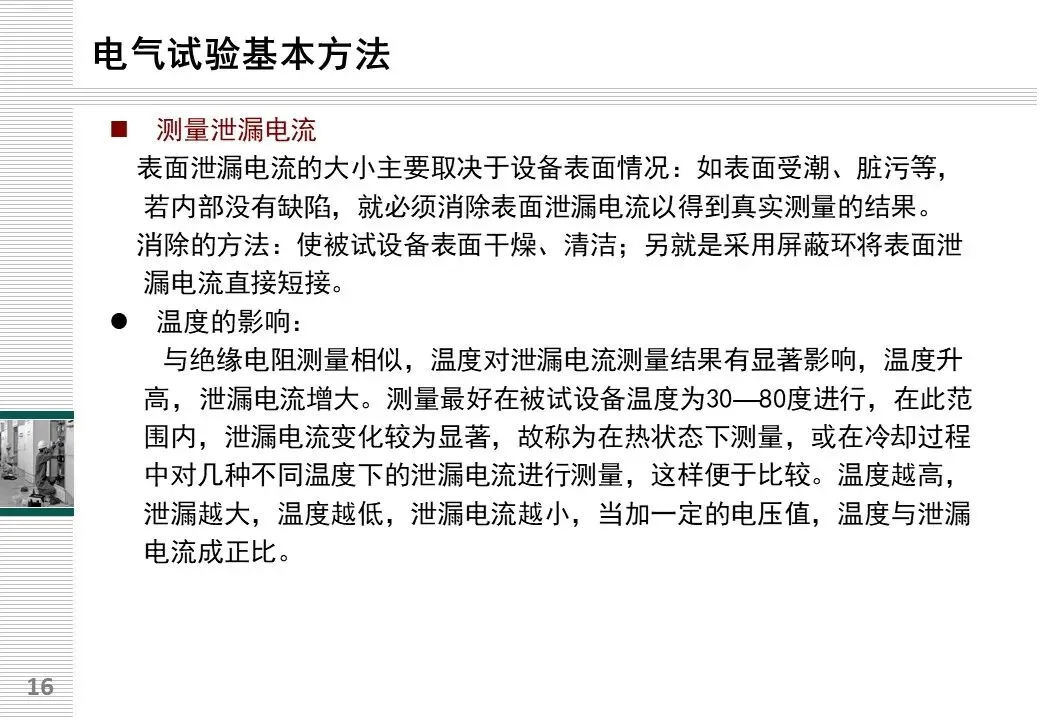

测量泄漏电流

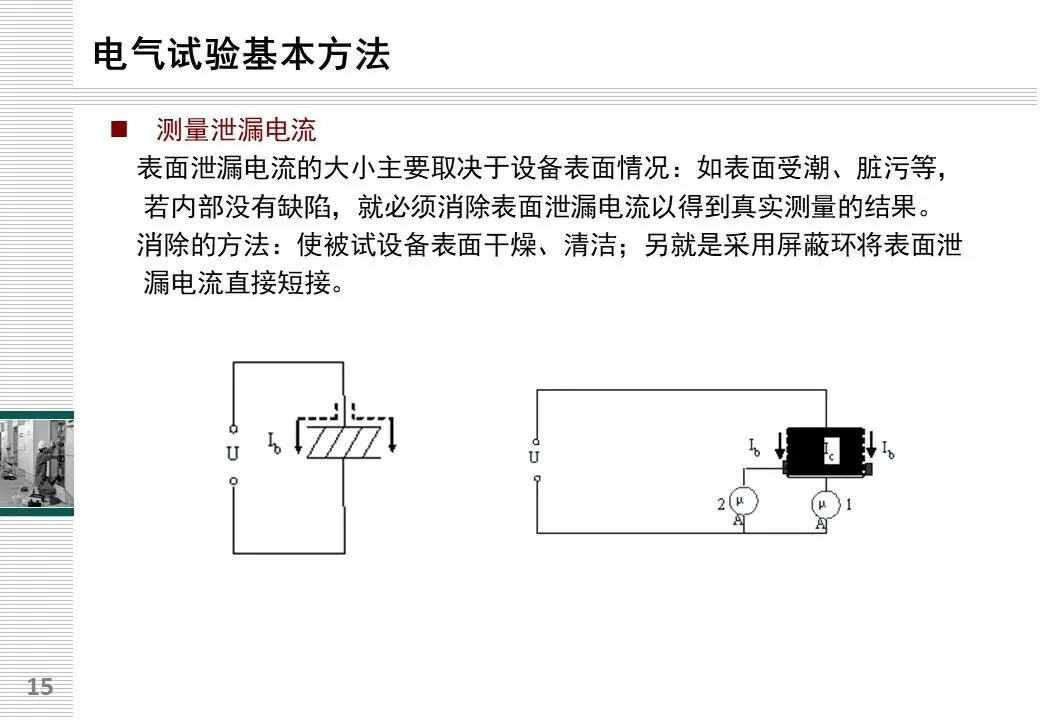

表面泄漏电流的大小主要取决于设备表面情况：如表面受潮、脏污等，若内部没有缺陷，就必须消除表面泄漏电流以得到真实测量的结果。
消除的方法：使被试设备表面干燥、清洁；另就是采用屏蔽环将表面泄漏电流直接短接。
温度的影响：
与绝缘电阻测量相似，温度对泄漏电流测量结果有显著影响，温度升高，泄漏电流增大。测量最好在被试设备温度为30—80度进行，在此范围内，泄漏电流变化较为显著，故称为在热状态下测量，或在冷却过程中对几种不同温度下的泄漏电流进行测量，这样便于比较。温度越高，泄漏越大，温度越低，泄漏电流越小，当加一定的电压值，温度与泄漏电流成正比。

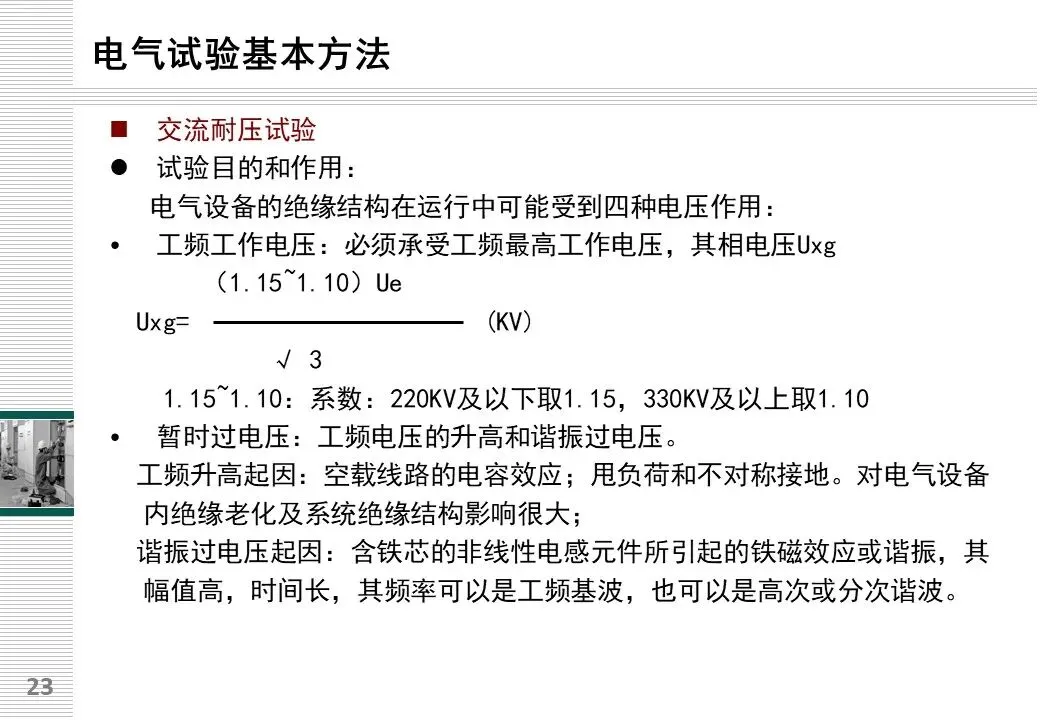

交流耐压试验

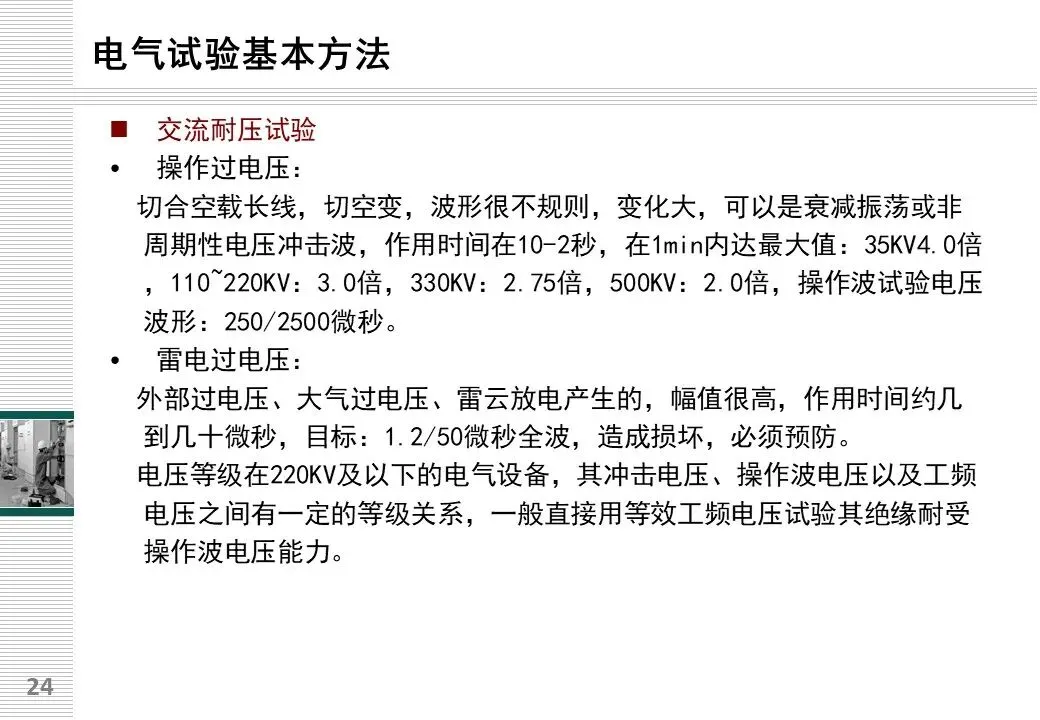

操作过电压：
切合空载长线，切空变，波形很不规则，变化大，可以是衰减振荡或非周期性电压冲击波，作用时间在10-2秒，在1min内达最大值：35KV4.0倍，110~220KV：3.0倍，330KV：2.75倍，500KV：2.0倍，操作波试验电压波形：250/2500微秒。
雷电过电压：
外部过电压、大气过电压、雷云放电产生的，幅值很高，作用时间约几到几十微秒，目标：1.2/50微秒全波，造成损坏，必须预防。
电压等级在220KV及以下的电气设备，其冲击电压、操作波电压以及工频电压之间有一定的等级关系，一般直接用等效工频电压试验其绝缘耐受操作波电压能力。
交流耐压试验

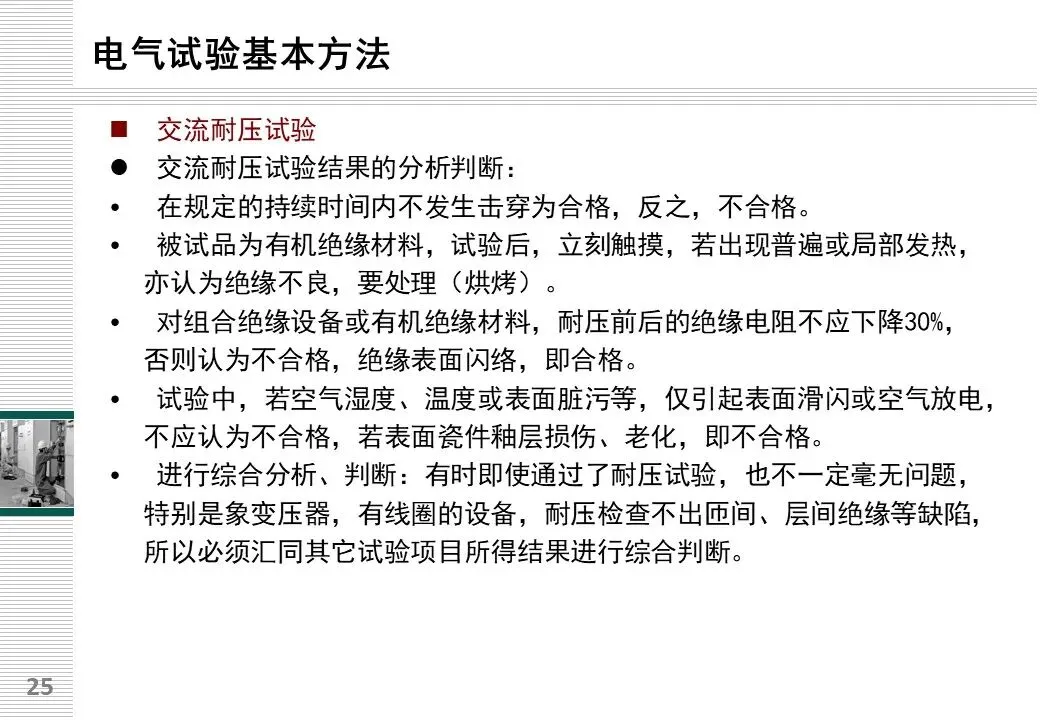

交流耐压试验结果的分析判断：
在规定的持续时间内不发生击穿为合格，反之，不合格。
被试品为有机绝缘材料，试验后，立刻触摸，若出现普遍或局部发热，亦认为绝缘不良，要处理（烘烤）。
对组合绝缘设备或有机绝缘材料，耐压前后的绝缘电阻不应下降30%，否则认为不合格，绝缘表面闪络，即合格。
试验中，若空气湿度、温度或表面脏污等，仅引起表面滑闪或空气放电，不应认为不合格，若表面瓷件釉层损伤、老化，即不合格。
进行综合分析、判断：有时即使通过了耐压试验，也不一定毫无问题，特别是象变压器，有线圈的设备，耐压检查不出匝间、层间绝缘等缺陷，所以必须汇同其它试验项目所得结果进行综合判断。

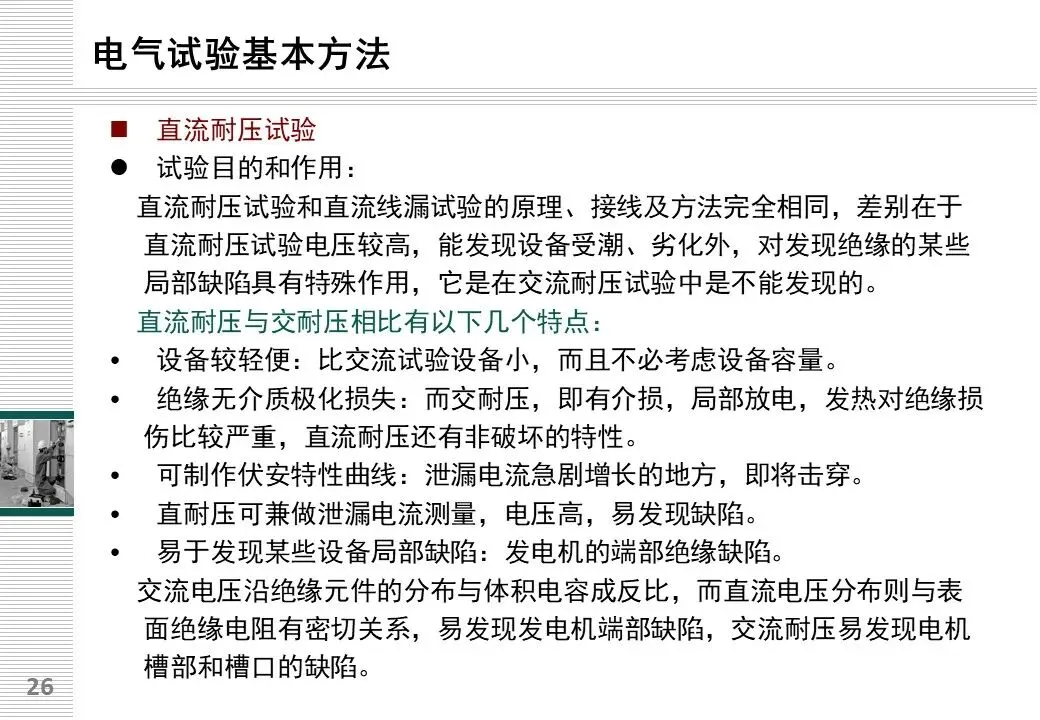

直流耐压试验
试验目的和作用：
直流耐压试验和直流线漏试验的原理、接线及方法完全相同，差别在于直流耐压试验电压较高，能发现设备受潮、劣化外，对发现绝缘的某些局部缺陷具有特殊作用，它是在交流耐压试验中是不能发现的。
直流耐压与交耐压相比有以下几个特点：
设备较轻便：比交流试验设备小，而且不必考虑设备容量。
绝缘无介质极化损失：而交耐压，即有介损，局部放电，发热对绝缘损伤比较严重，直流耐压还有非破坏的特性。
可制作伏安特性曲线：泄漏电流急剧增长的地方，即将击穿。
直耐压可兼做泄漏电流测量，电压高，易发现缺陷。
易于发现某些设备局部缺陷：发电机的端部绝缘缺陷。
交流电压沿绝缘元件的分布与体积电容成反比，而直流电压分布则与表面绝缘电阻有密切关系，易发现发电机端部缺陷，交流耐压易发现电机槽部和槽口的缺陷。
