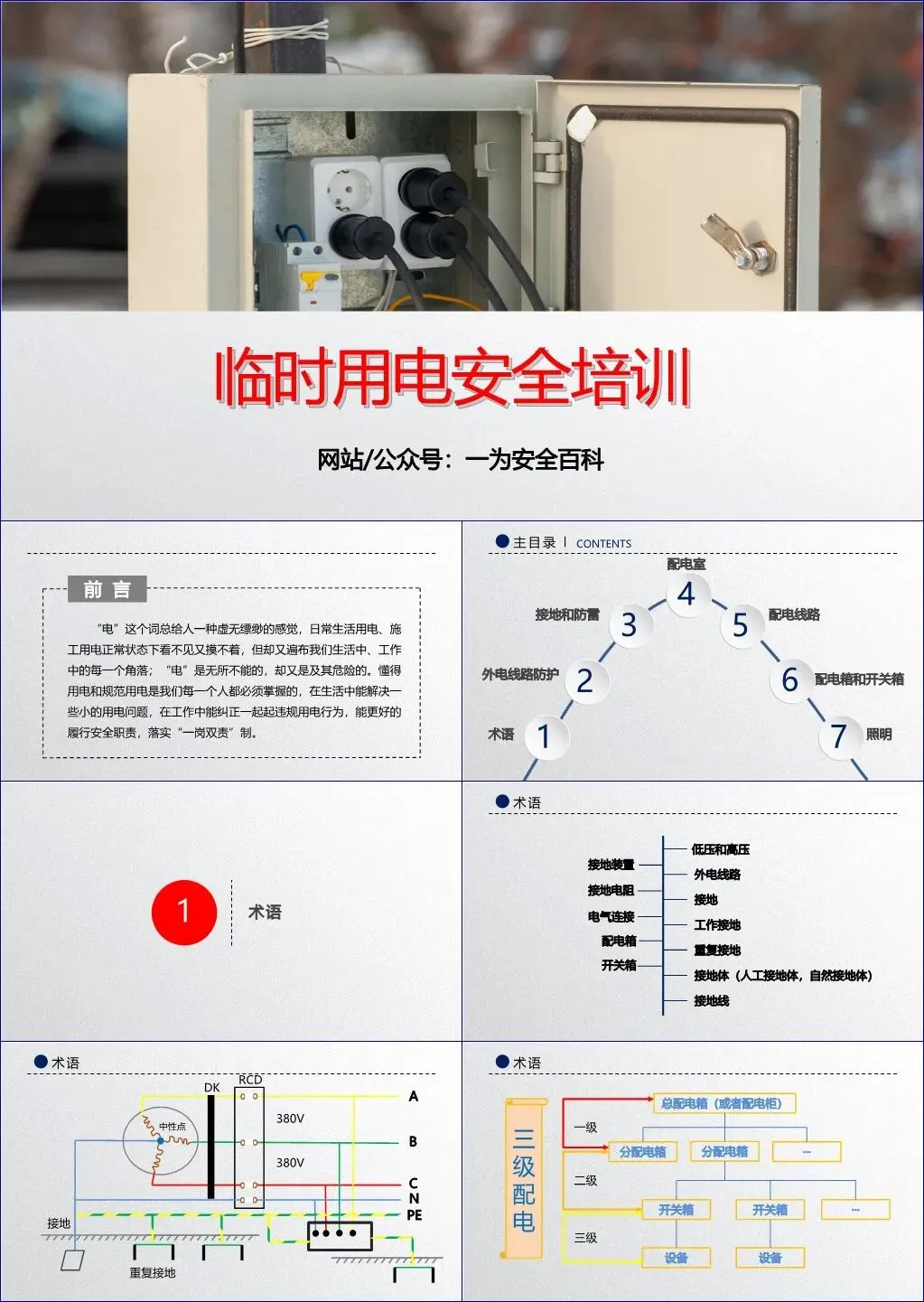

该《施工现场临时用电安全培训课件》系统全面地介绍了建筑施工现场临时用电的安全管理规范与技术要求。文档首先强调了“电”的双重属性——既不可或缺又极具危险性，指出掌握规范用电知识是落实“一岗双责”、履行安全职责的基础。

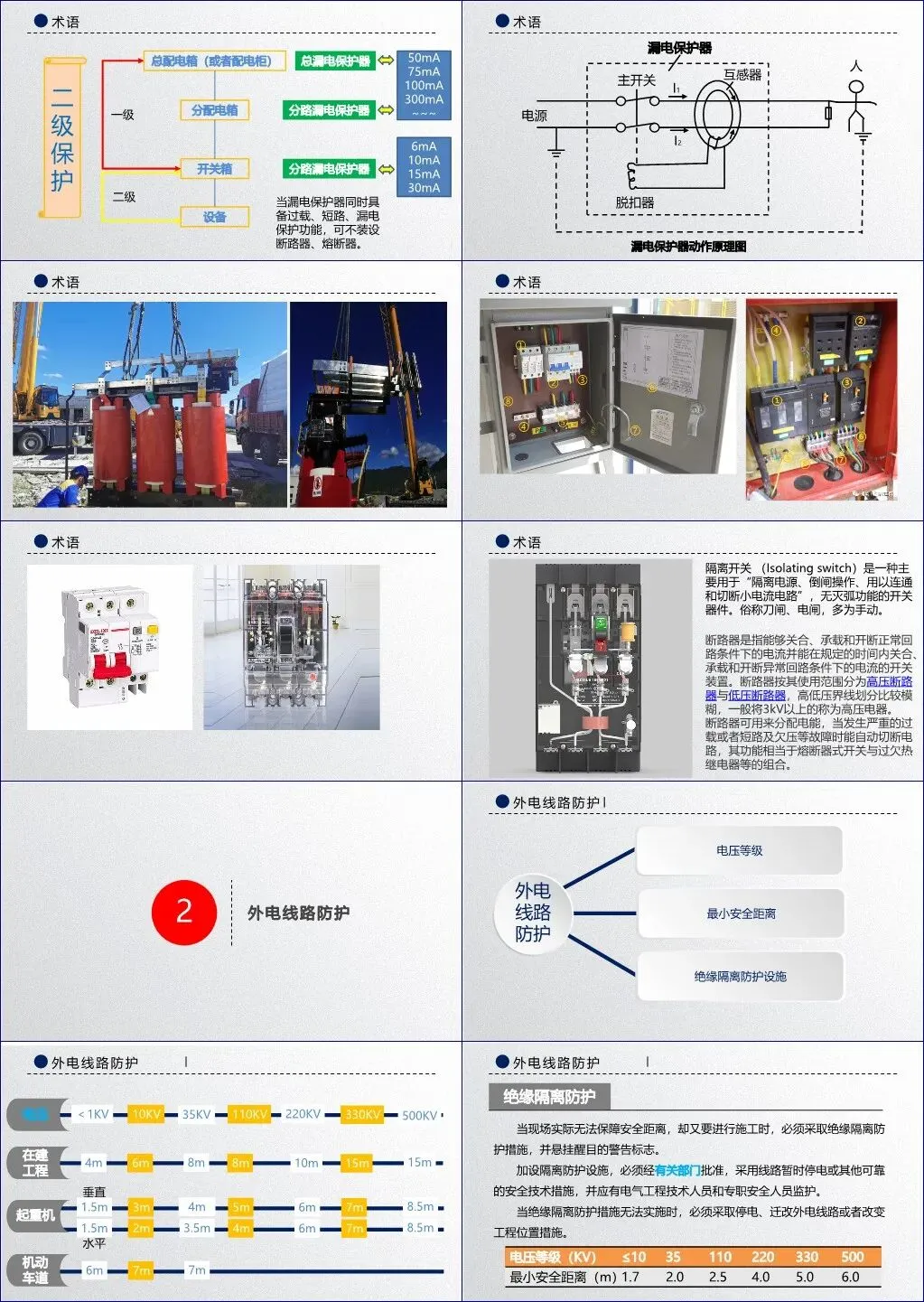

在术语部分，课件详细解释了三级配电、二级保护体系结构，包括总配电箱、分配电箱和开关箱的层级关系，以及总漏电保护器与分路漏电保护器的配置原则。同时明确了工作接地、重复接地、保护零线（PE线）等关键概念，并强调PE线上严禁装设开关或熔断器，且不得通过工作电流。
针对外电线路防护，课件列出了不同电压等级（如1kV、10kV、35kV至500kV）下在建工程与外电线路之间的最小安全距离（垂直与水平方向），并指出当无法满足安全距离时，必须采取绝缘隔离防护措施、设置警告标志，甚至申请停电或迁改线路。

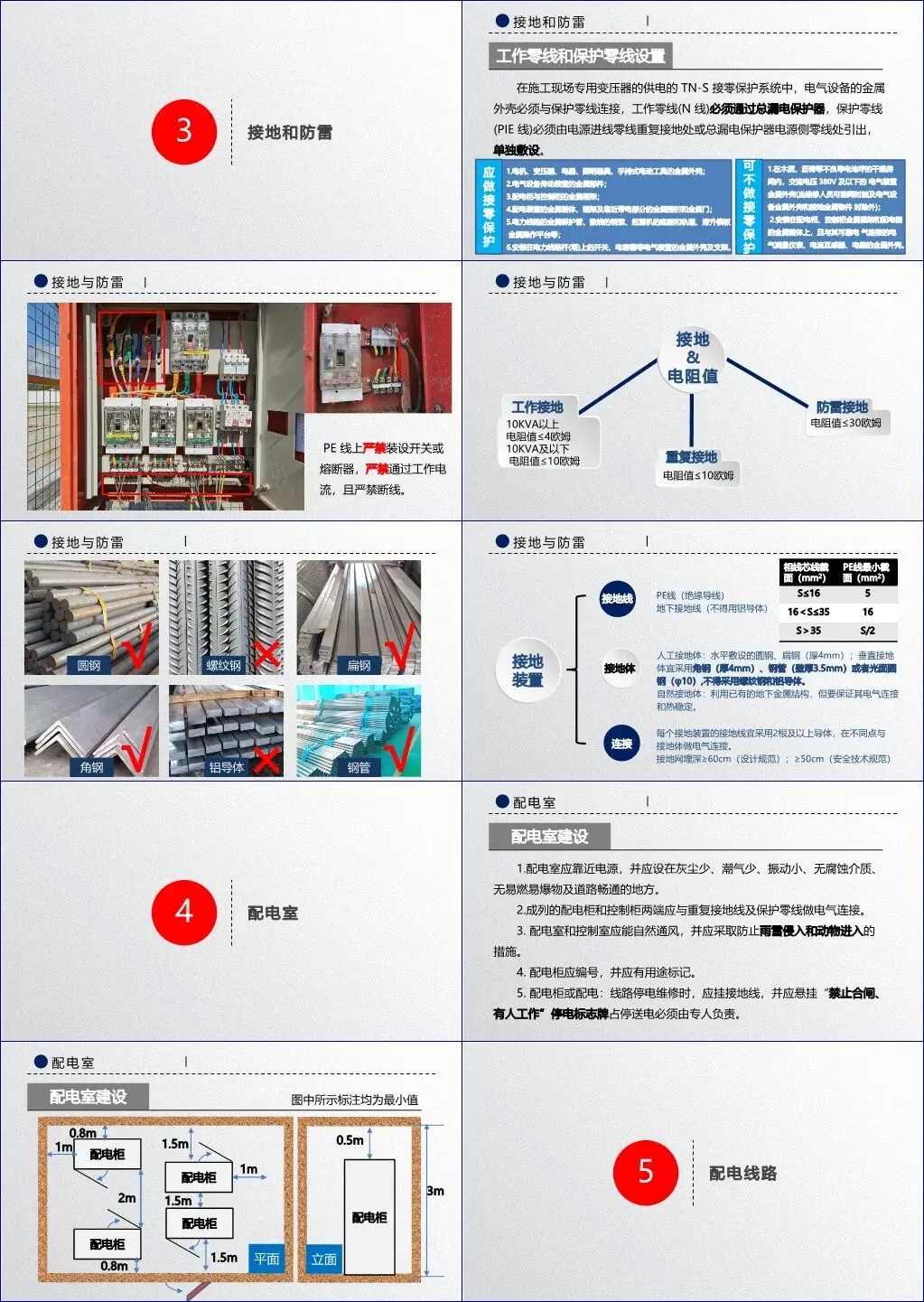

在接地与防雷方面，规定了工作接地电阻值（≤4Ω或≤10Ω）、重复接地与防雷接地的要求，并明确人工接地体材料禁用螺纹钢和铝导体，推荐使用角钢、钢管或光面圆钢。同时，对PE线截面积与相线截面的对应关系作出具体规定。

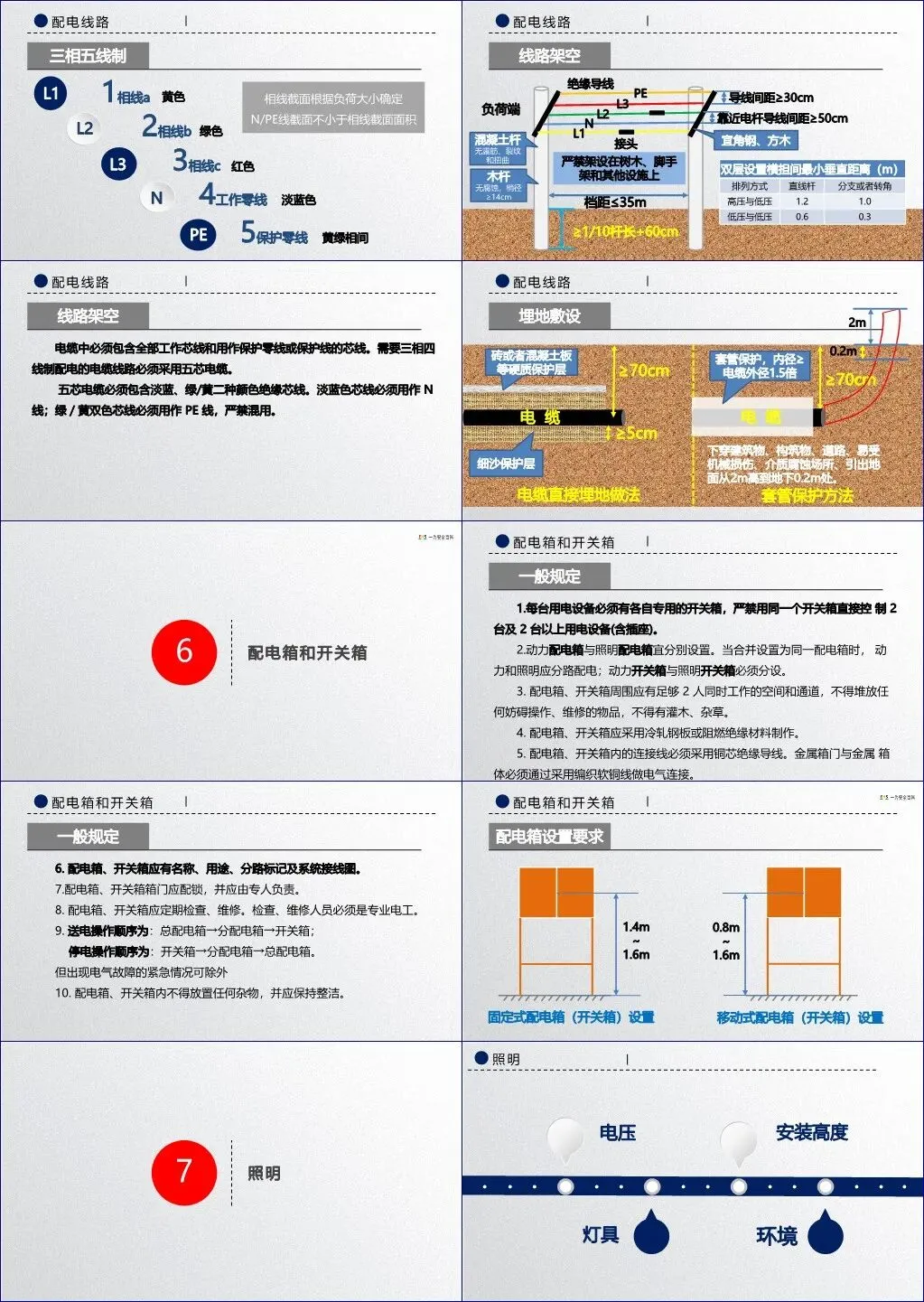

关于配电室与配电线路，要求配电室应靠近电源、通风良好、防雨防动物侵入；配电线路必须采用三相五线制（L1/L2/L3/N/PE），其中N线为淡蓝色，PE线为黄绿双色，严禁混用。架空线路档距≤35m，埋地电缆深度≥70cm，并在易损区域加套管保护。
配电箱和开关箱的设置强调“一机一闸一漏一箱”原则，禁止一个开关箱控制多台设备；动力与照明应分路设置；箱体安装高度固定式为1.4~1.6m，移动式为0.8~1.6m；操作顺序为送电“总→分→开”，停电反之。

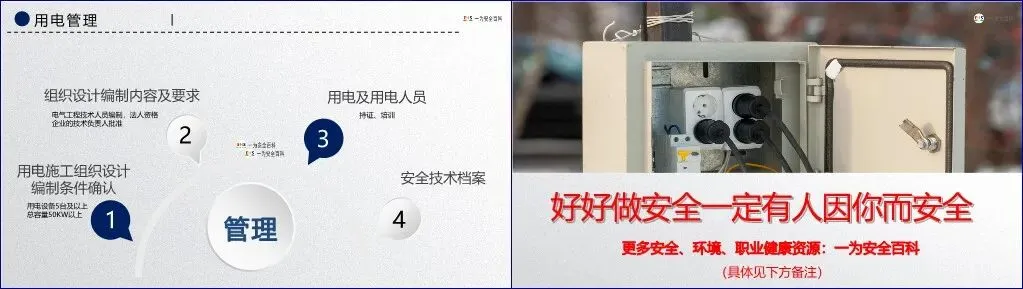

最后，在照明与用电管理部分，要求照明电压符合环境要求，潮湿或金属容器内应使用安全特低电压；同时规定：当用电设备达5台及以上或总容量≥50kW时，必须编制临时用电施工组织设计，由专业电气技术人员编制并经企业技术负责人审批，并建立安全技术档案，所有用电人员须持证上岗并接受培训。
综上，该课件围绕施工现场临时用电的核心风险，构建了一套从系统设计、设备选型、安装规范到运行维护的全链条安全管理体系。
