《可变速呼吸灯 + 手机控制》集体备课教案

2026-06-16 21:15:31

一、课程基本信息

，

项目	内容
课程名称	可变速呼吸灯 + 手机控制
课时安排	2课时（90分钟）
授课对象	初中/高中信息技术、创客社团
前置知识	已完成第5课（基础WiFi控制灯条）
核心素养	计算思维、数字化学习与创新、信息意识

二、教学目标

知识与技能

理解呼吸灯原理（正弦波亮度变化）
掌握FastLED库的亮度控制方法 setBrightness()
学会在Web页面中添加交互控件（开关、滑块）
理解非阻塞编程（millis() 替代 delay()）

过程与方法

通过分步编码+即时测试，体验迭代开发流程
通过手机实际控制硬件，感受物联网应用

情感态度与价值观

培养调试排错的耐心与科学态度
感受智能家居的工程实现过程

三、教学重难点

类型	内容	突破策略
重点	呼吸效果的正弦波算法实现	可视化波形图辅助理解
难点	`millis()` 非阻塞定时器的逻辑	生活类比（看手表 vs 闭眼数秒）
难点	前后端数据交互（URL参数传递）	浏览器开发者工具抓包演示

四、集体备课研讨要点（课前30分钟）

老师们在此环节达成共识，统一教学策略

研讨1：学生可能遇到的BUG预设

BUG现象	原因分析	教学应对
呼吸灯不亮	`breathing`变量未置为`true`	强调状态变量的作用
呼吸卡顿	`delay()`阻塞了服务器响应	引出`millis()`的必要性
颜色切换后呼吸失效	只在`!breathing`时更新LED	讲解分支逻辑的完整性
手机连不上	WiFi密码错误或防火墙	提前准备热点备用方案

研讨2：代码书写节奏

第一段
（5分钟）：复习第5课框架，确认基础功能正常
第二段
（15分钟）：添加呼吸算法核心代码
第三段
（15分钟）：添加Web端呼吸控制界面
第四段
（10分钟）：联调测试与拓展讨论

研讨3：演示设备分工

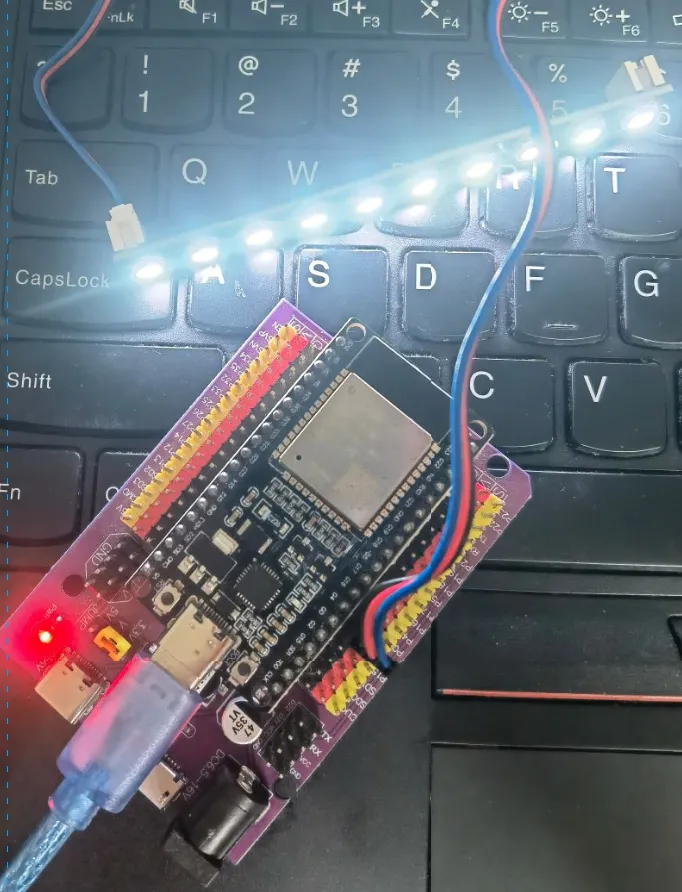

教师A：主控电脑 + 投屏书写代码
教师B：负责ESP32硬件连接与效果展示
教师C：负责手机端操作演示

五、详细教学过程（边写边测）

🔷 第一段：温故知新，确认基础（5分钟）

【教师操作】 打开第5课代码，快速回顾：

// ============================================// 第5课回顾：基础WiFi灯条控制框架// ============================================#include <WiFi.h>#include <WebServer.h>#include <FastLED.h>#define LED_PIN   2       // LED数据引脚接GPIO2#define NUM_LEDS  10      // 灯条共10颗灯珠const char* ssid = "你的WiFi名";      // ⚠️ 改成你的热点名称const char* password = "你的密码";    // ⚠️ 改成你的密码CRGB leds[NUM_LEDS];      // 定义LED数组，存储每颗灯的颜色WebServer server(80);     // 创建Web服务器，端口80bool lightOn = true;      // 灯的总开关状态CRGB currentColor = CRGB(255, 255, 255);  // 当前颜色：白色int brightness = 128;     // 当前亮度：128/255 ≈ 50%// ...（此处保留第5课的HTML页面和handle函数）

【即时测试】 编译上传，手机访问IP地址，确认开关灯、调色、调亮度正常。

【教师提问】 "如果我想让灯像人呼吸一样慢慢变亮再慢慢变暗，怎么实现？"

🔷 第二段：核心算法——呼吸效果（15分钟）

步骤2.1：引入状态变量（2分钟）

【教师边写边讲】

// ============================================// 新增：呼吸模式相关变量// ============================================bool breathing = false;   // 呼吸模式开关：默认关闭int breatheSpeed = 3000;  // 呼吸周期：3000毫秒 = 3秒完成一次呼吸                          // 数值越小呼吸越快，越大越慢

【教师讲解】

"这里我们用两个变量控制呼吸。breathing是开关，就像电风扇的摇头按钮；breatheSpeed是速度，就像风扇的档位。"

【即时测试】 编译上传，确认无报错（此时呼吸功能尚未启用，只是变量声明）。

步骤2.2：编写呼吸更新函数（5分钟）

【教师边写边讲】

// ============================================// 函数：updateBreathing()// 作用：计算当前时刻的呼吸亮度并更新LED// 注意：此函数每20毫秒调用一次，实现平滑动画// ============================================void updateBreathing() {  // 【保护条件】如果呼吸关闭或灯总开关关闭，直接返回，不做任何操作  if(!breathing || !lightOn) return;  // 1. 获取当前时间（毫秒），从程序启动开始累计  unsigned long currentTime = millis();  // 2. 计算当前处于呼吸周期的哪个位置（0.0 ~ 1.0）  //    例如：breatheSpeed=3000，当前时间=4500ms  //    4500 % 3000 = 1500，1500/3000 = 0.5，正好在周期中点  float position = (currentTime % (unsigned long)breatheSpeed) / (float)breatheSpeed;  // 3. 用正弦函数计算亮度系数（0.0 ~ 1.0）  //    sin(0) = 0, sin(PI/2) = 1, sin(PI) = 0  //    这样实现：暗→亮→暗 的一个完整呼吸波形  float sineValue = sin(position * PI);  // 4. 将0.0~1.0映射到0~255的亮度值  int breatheBrightness = (int)(sineValue * 255);  // 5. 应用亮度并刷新LED  FastLED.setBrightness(breatheBrightness);  setAllLeds(currentColor);  // 保持当前颜色，只改变亮度}

【关键板书/投屏】

时间(ms)    0    750   1500   2250   3000            │     │      │      │      │position    0    0.25   0.5   0.75    1.0            │     │      │      │      │sin(π*pos)  0    0.71    1    0.71    0            │     │      │      │      │亮度        0    180   255    180     0            ▼     ▼      ▼      ▼      ▼           灭   较亮   最亮   较亮    灭

【教师提问】 "为什么用millis()而不用delay()？"

【学生思考后教师解答】

"如果用delay(3000)，这3秒内服务器完全卡死，手机点任何按钮都没反应。millis()就像看手表——瞄一眼就知道过了多久，不耽误干别的事。"

【即时测试】 在loop()中临时调用updateBreathing()，强制breathing = true，观察灯效。

步骤2.3：非阻塞定时器集成（3分钟）

【教师边写边讲】

// ============================================// loop()主循环：处理客户端 + 定时更新呼吸// ============================================void loop() {  // 1. 必须持续调用，否则Web服务器无法响应手机请求  server.handleClient();  // 2. 使用静态变量记录上次更新时间  //    static：变量只初始化一次，值会保持到下次进入函数  static unsigned long lastUpdate = 0;  // 3. 每20毫秒更新一次呼吸效果  //    1000ms/20ms = 50帧/秒，人眼看起来就是流畅动画  if(millis() - lastUpdate > 20) {    updateBreathing();      // 执行呼吸亮度计算    lastUpdate = millis();  // 记录本次更新时间  }  // 4. 短暂释放CPU，避免看门狗复位  delay(1);}

【即时测试】 编译上传，确认Web控制仍然响应迅速，同时LED呼吸流畅。

🔷 第三段：Web端控制界面（15分钟）

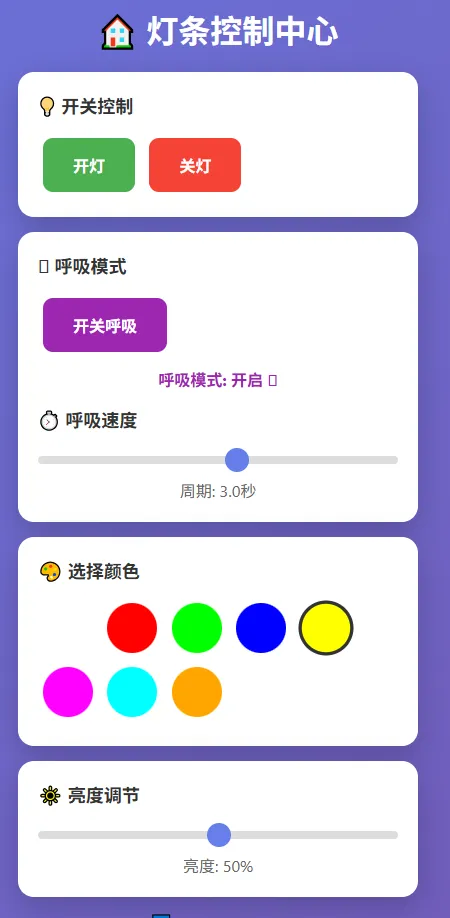

步骤3.1：HTML新增呼吸控制区（5分钟）

【教师边写边讲】 在HTML的<body>中，"开关控制"卡片下方插入：

<!-- ========================================== --><!-- 呼吸模式控制卡片 --><!-- ========================================== --><div class="card">    <div class="card-title">🫁 呼吸模式</div>    <!-- 呼吸开关按钮 -->    <button class="btn breathing" onclick="toggleBreathe()">开关呼吸</button>    <!-- 呼吸状态文字显示 -->    <div class="breathe-status" id="breatheStatus">呼吸模式: 关闭</div>    <!-- 呼吸速度调节 -->    <div class="card-title" style="margin-top:15px">⏱️ 呼吸速度</div>    <!-- range滑块：min=500ms(很快), max=5000ms(很慢), 默认3000ms -->    <input type="range" class="slider" min="500" max="5000" value="3000"            onchange="setBreatheSpeed(this.value)">    <!-- 显示当前周期，单位转换为秒 -->    <div class="status">周期: <span id="speedVal">3.0</span>秒</div></div>

【即时测试】 刷新手机页面，确认新卡片显示正常，按钮和滑块可交互。

步骤3.2：JavaScript交互逻辑（5分钟）

【教师边写边讲】 在<script>标签内添加：

// ============================================// 呼吸模式前端控制// ============================================// 记录当前呼吸状态（前端本地状态，用于切换显示）let isBreathing = false;/** * 切换呼吸开关 * 点击按钮时：切换本地状态 → 发送请求给ESP32 → 更新页面文字 */function toggleBreathe() {    // 1. 翻转状态：开→关，关→开    isBreathing = !isBreathing;    // 2. 发送请求到ESP32，URL格式：/breathe?state=1 或 /breathe?state=0    fetch('/breathe?state=' + (isBreathing ? '1' : '0'));    // 3. 更新页面显示文字    document.getElementById('breatheStatus').textContent =         '呼吸模式: ' + (isBreathing ? '开启 🫁' : '关闭');}/** * 设置呼吸速度 * @param {number} val - 周期毫秒数，范围500~5000 */function setBreatheSpeed(val) {    // 1. 发送速度值到ESP32，URL格式：/breathespeed?s=3000    fetch('/breathespeed?s=' + val);    // 2. 将毫秒转换为秒显示，保留1位小数    document.getElementById('speedVal').textContent = (val / 1000).toFixed(1);}

【教师讲解】

"这里有两个关键点：一是fetch()发送请求，二是URL参数的格式。/breathe?state=1中，?后面是参数，state是参数名，1是值。"

【即时测试】 点击呼吸按钮，观察浏览器Network面板（F12）是否发出请求。

步骤3.3：后端处理函数（5分钟）

【教师边写边讲】 在Arduino代码中添加：

// ============================================// 处理：/breathe?state=1 或 /breathe?state=0// 作用：开启或关闭呼吸模式// ============================================void handleBreathe() {  // 检查URL中是否有"state"参数  if(server.hasArg("state")) {    // 读取参数值并转换为整数，等于1则开启呼吸    breathing = server.arg("state").toInt() == 1;    // 【重要】如果关闭呼吸，且灯是开着的，恢复为正常常亮状态    if(!breathing && lightOn) {      FastLED.setBrightness(brightness);  // 恢复用户设定的亮度      setAllLeds(currentColor);           // 恢复当前颜色    }  }  server.send(200, "text/plain", "OK");}// ============================================// 处理：/breathespeed?s=3000// 作用：修改呼吸周期// ============================================void handleBreatheSpeed() {  if(server.hasArg("s")) {    // 将字符串参数转换为整数    breatheSpeed = server.arg("s").toInt();  }  server.send(200, "text/plain", "OK");}

【即时测试】 完整编译上传，手机端全流程测试：

开灯 → 2. 开启呼吸 → 3. 调节速度 → 4. 切换颜色 → 5. 关闭呼吸 → 6. 关灯

🔷 第四段：联调测试与拓展（10分钟）

完整代码结构回顾

【教师带领学生梳理】

📁 项目结构├── 🔌 硬件层：FastLED控制WS2812B灯条├── 🌐 网络层：WiFi + WebServer（端口80）├── 🎨 表现层：HTML/CSS/JS手机控制页面└── ⚙️ 业务层：状态变量 + 处理函数 + 呼吸算法状态变量联动关系：lightOn ──┬── true ──→ 允许呼吸/允许常亮          └── false ──→ 强制熄灭（无论breathing状态）breathing ──┬── true ──→ updateBreathing()接管亮度控制            └── false ──→ 恢复用户设置的brightness

拓展挑战（分层教学）

难度	任务	提示
⭐	修改呼吸波形为"先快后慢"	使用`pow(sin(...), 2)`
⭐⭐	添加"彩虹呼吸"模式	在`updateBreathing()`中循环`hue`
⭐⭐⭐	多设备同步呼吸	引入NTP时间同步，所有设备用同一`millis()`基准

六、板书设计

┌─────────────────────────────────────────┐│  呼吸灯核心公式                          ││                                         ││   亮度 = sin( (时间 % 周期) / 周期 × π ) × 255 ││                                         ││   ↓ 暗 → ↑ 亮 → ↓ 暗                    ││                                         │├─────────────────────────────────────────┤│  非阻塞定时器模板                        ││                                         ││   static unsigned long last = 0;        ││   if(millis() - last > 间隔) {          ││       执行任务();                        ││       last = millis();                  ││   }                                     ││                                         │└─────────────────────────────────────────┘

七、课后作业

基础题
：将呼吸周期范围改为1秒~10秒，修改HTML滑块范围
提高题
：实现"呼吸暂停在某一亮度"功能（添加暂停按钮）
拓展题
：用map()函数实现呼吸速度与滑块非线性映射（低速区更精细）

八、教学反思记录表（集体备课用）

班级	出现的问题	解决策略	效果评估	记录人

九、完整参考代码（教师版）

略。。
