2026年 电气安全隐患排查标准培训课件

一、配电箱规范

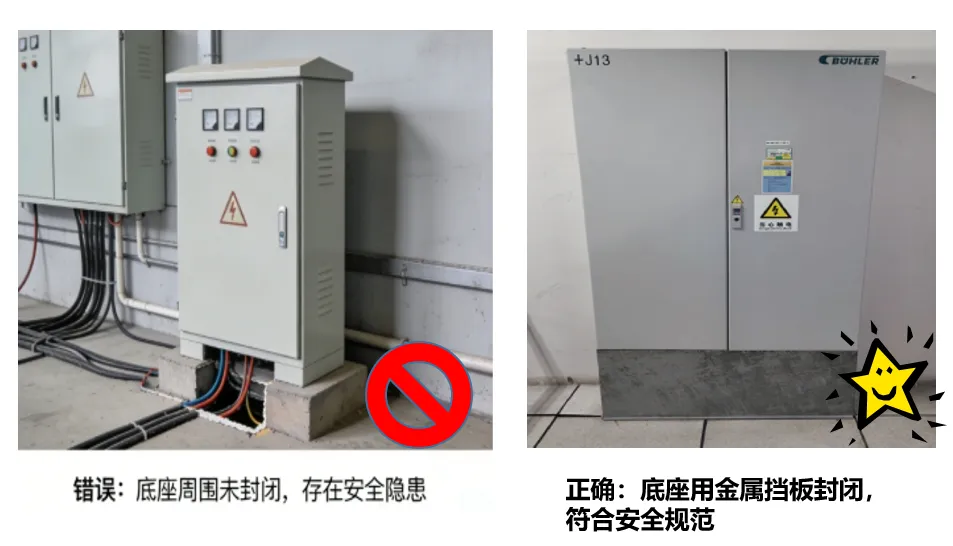

落地式配电箱其底座周围未采取封闭措施:

《GB50054-2011低压配电设计规范》4.2.1落地式配电箱的底部应抬高，高出地面的高度室内不应低于50mm，窒外不应低于200mm;其底座周围应采取封闭措施，并应能防止鼠、蛇类等小动物进入箱内。

《GB50303-2015建筑电气工程施工质量验收规范》

5.2.4室外安装的落地式配电(控制)柜、箱的基础应高于地坪，周围排水应通畅，其底座周围应采取封闭措施

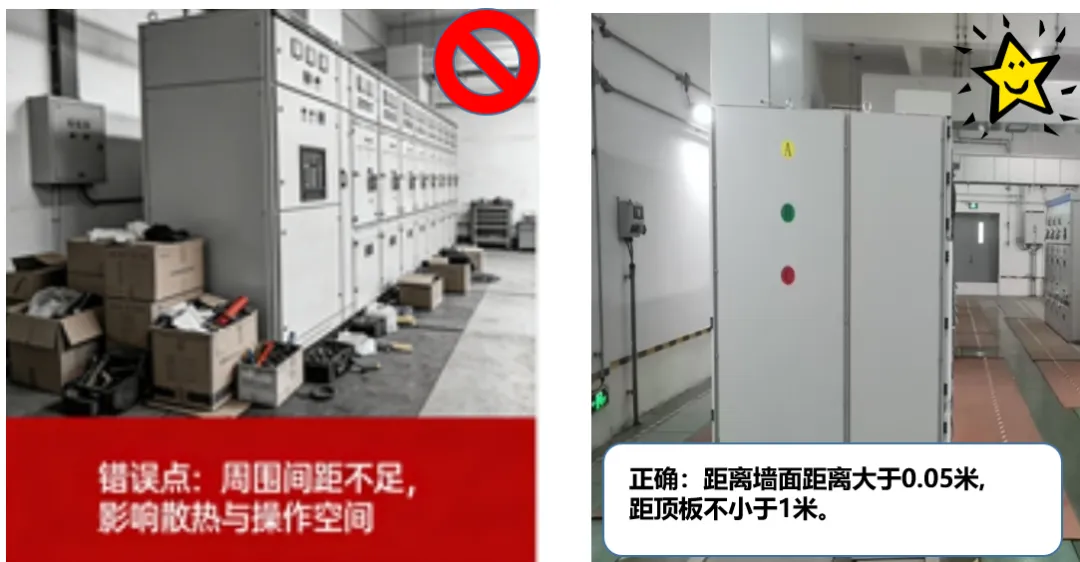

配电柜与周围间距:

《GB51348-2019民用建筑电气设计标准》

4.6.2固定式开关柜(10KV采用柜后免维护

可靠墙安装的开关柜)靠墙布置时，柜后距离与墙净距离应大于0.05m,侧面与净墙距应大于0.2m。

《GB50053-201320kV及以下变电所设计规范》4.2.7、《GB50054-2011低压配电设计规范》4.2.5《GB 51348-2019民用建筑电气设计标准》

4.6.3 屋内配电装置距顶板的距离不宜小于1m;当有梁时,距梁底不宜小于0.8m。

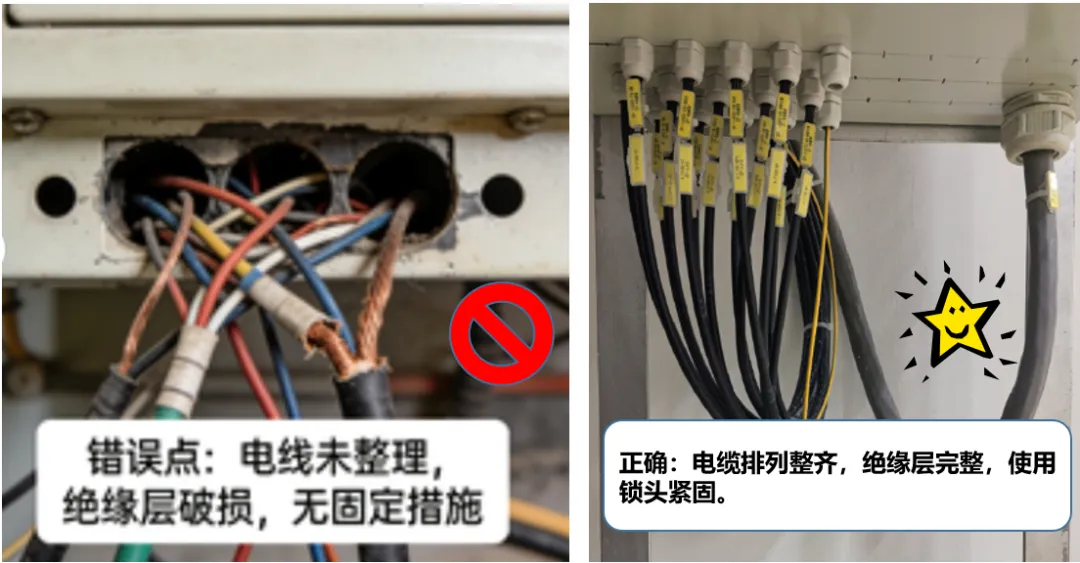

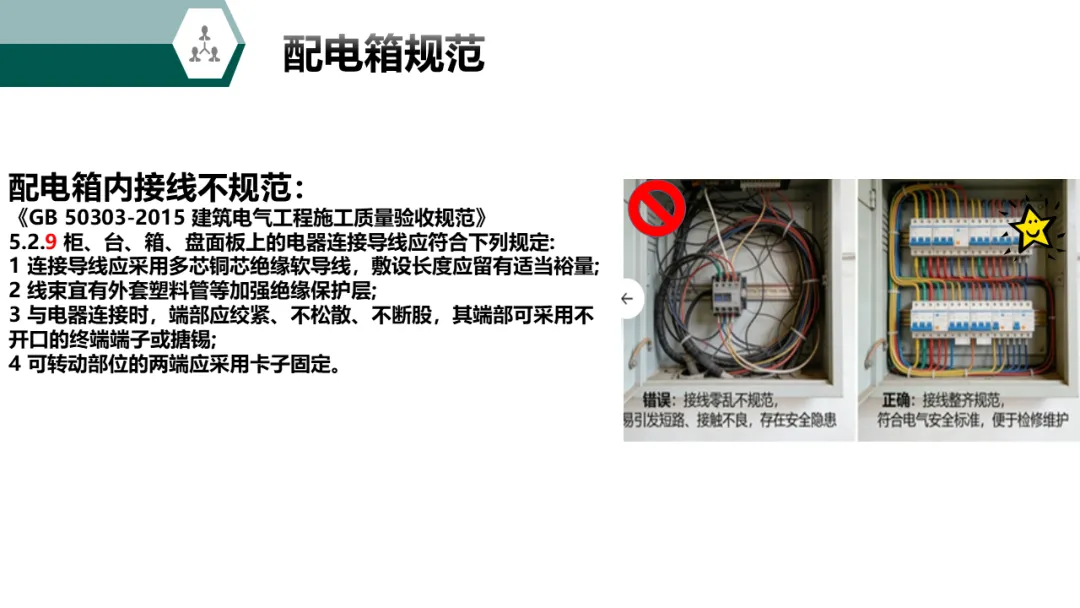

车间配电箱接线不规范，从底部箱体孔洞接入:《JGJ46-2005 施工现场临时用电安全技术规范》

8.1.15配电箱、开关箱中导线的进线口和出线口均应在箱底的下底面。

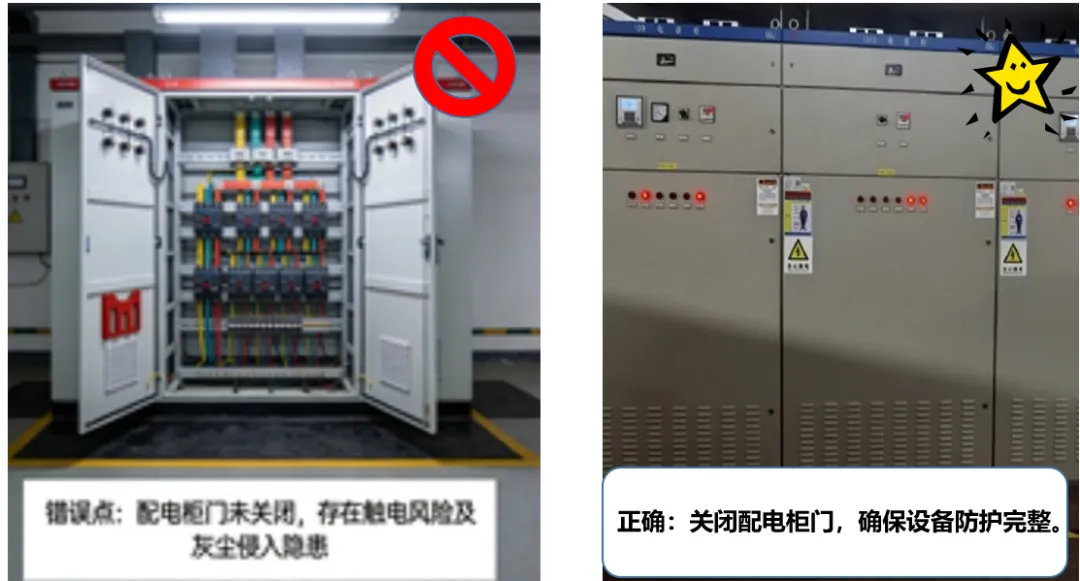

配电室配电柜门未关闭:

集团《MCC室管理制度》

14、MCC室内的设备，如低压配电柜、MCC柜、电容柜、DCS/PLC柜、照明柜等的柜门，除正常维修、维护外，应保持关闭状态。

《JGJ46-2005施工现场临时用电安全技术规范》

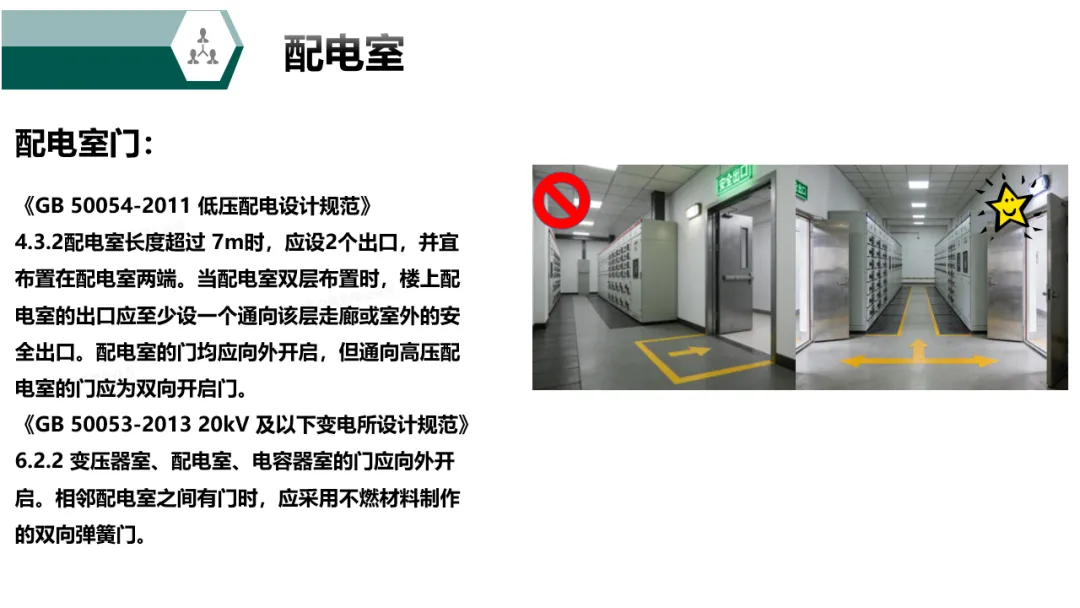

6.1.4配电室的门向外开，并配锁。《GB50054-2011低压配电设计规范

4.3.7配电室的门、窗关闭应密合。

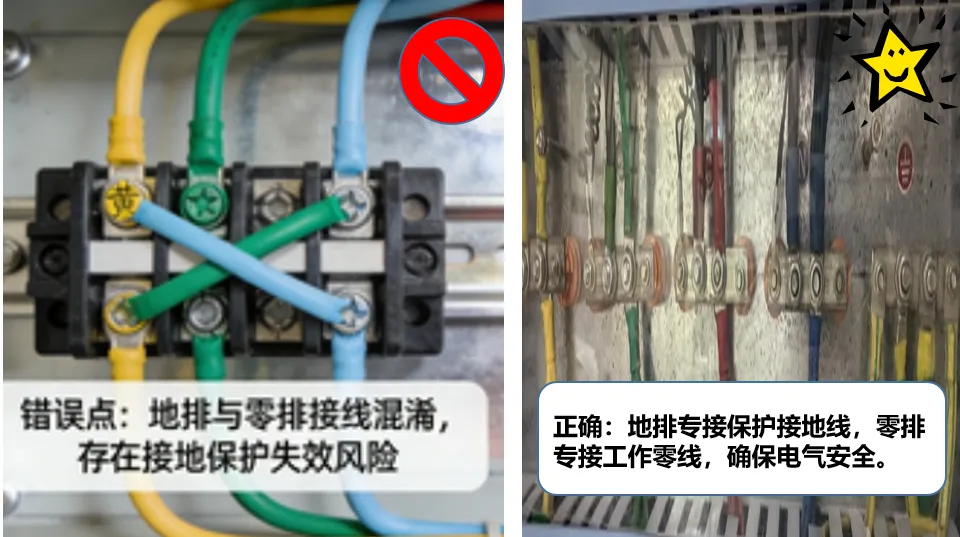

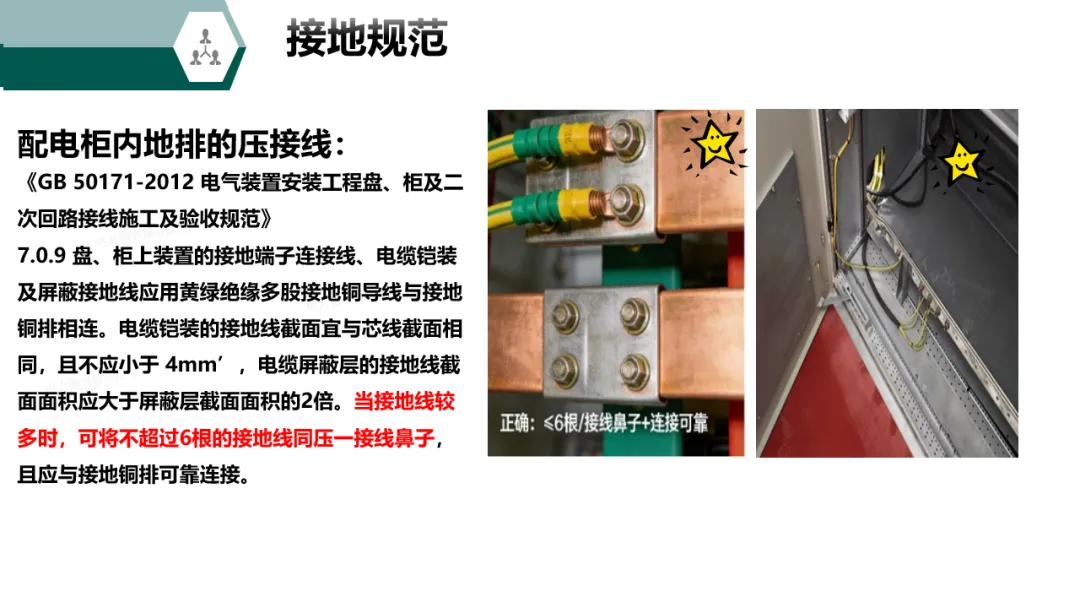

配电箱地排和零排:

《GB50303-2015建筑电气工程施工质量验收规范》

5.1.12照明配电箱(盘)安装应符合下列规定:

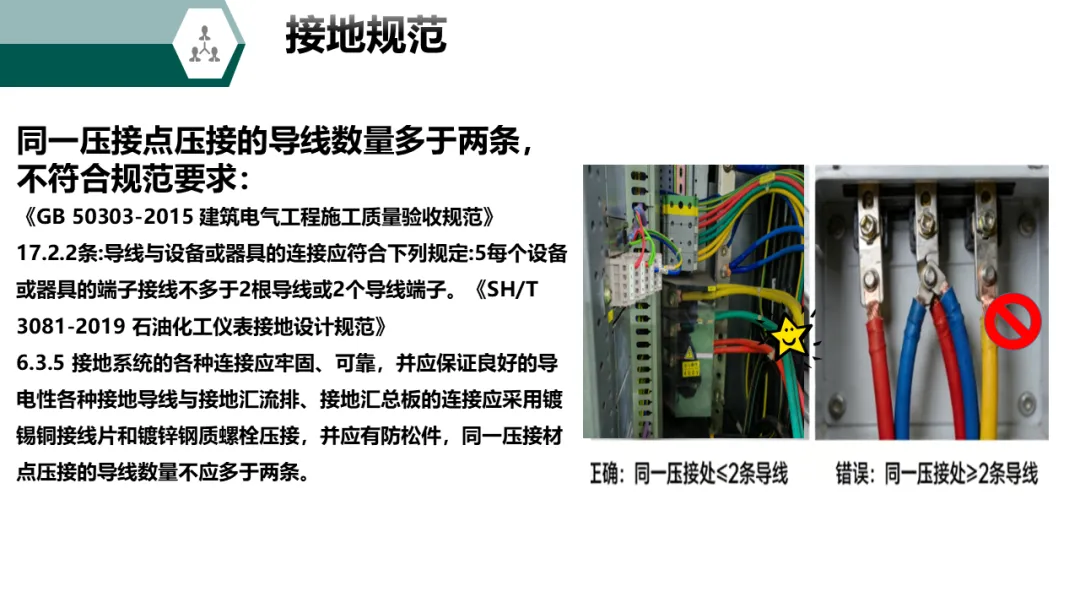

1 箱(盘)内配线应整齐、无绞接现象;导线连接应紧密、不伤线芯、不断股;垫圈下螺丝两侧压的导线截面积应相同:同一电器器件端子上的导线连接不应多于2根，防松垫圈等零件应齐全;

2箱(盘)内开关动作应灵活可靠;

3箱(盘)内宜分别设置中性导体(N)和保护接地导体(PE)汇流排，汇流排上同一端子不应连接不同回路的N或PE.

《GB50303-2015建筑电气工程施工质量验收规范》

5.2.10照明配电箱(盘)安装应符合下列规定:

1 箱体开孔应与导管管径适配，暗装配电箱箱盖应紧贴墙面，箱(盘)涂层应完整;

2箱(盘)内回路编号应齐全，标识应正确;

3箱(盘)应采用不燃材料制作;
